Bestandteile des Hochofens und Materialfluss einfach erklärt

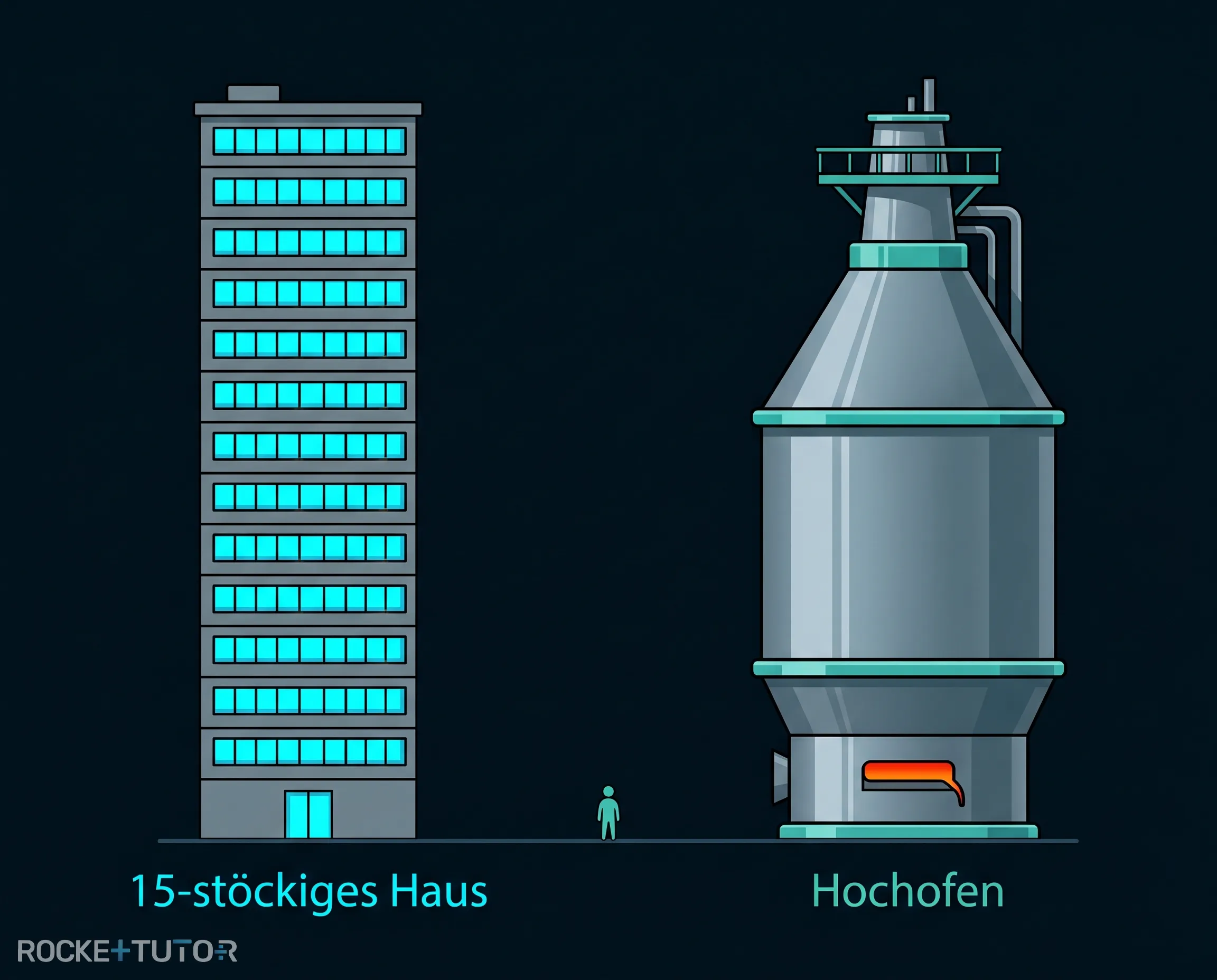

Stell dir einen Ofen vor, der so hoch ist wie ein 15-stöckiges Hochhaus. Dieser Ofen wird niemals ausgeschaltet – er brennt Tag und Nacht, oft 15 Jahre lang am Stück! Er „frisst“ ununterbrochen Gestein und Kohle und spuckt am unteren Ende glühend heißes, flüssiges Metall aus.

Dieser gigantische Ofen heißt Hochofen. Er ist das Herzstück der Stahlindustrie. Wenn du die Bestandteile des Hochofens und den Materialfluss verstehen willst, bist du hier genau richtig. In diesem Artikel schauen wir uns an, wie dieser Mega-Ofen von innen aussieht. Du wirst lernen, welche Rohstoffe oben hineingeworfen werden, was unten herauskommt und wie die Materialien im Inneren wie auf einer unsichtbaren Rolltreppe aneinander vorbeigleiten.

Vorwissen

• Reduktion: Der Vorgang, bei dem einem Metalloxid der Sauerstoff entzogen wird, um das reine Metall zu erhalten.

  Beispiel: Wenn man Kupferoxid den Sauerstoff wegnimmt, bleibt reines Kupfer übrig.

• Aggregatzustände: Stoffe können fest, flüssig oder gasförmig sein. Durch Erhitzen ändern sie ihren Zustand.

  Beispiel: Festes Eis schmilzt zu flüssigem Wasser und verdampft schließlich zu gasförmigem Wasserdampf.

Aufgabentyp 1: Was kommt rein und was kommt raus?

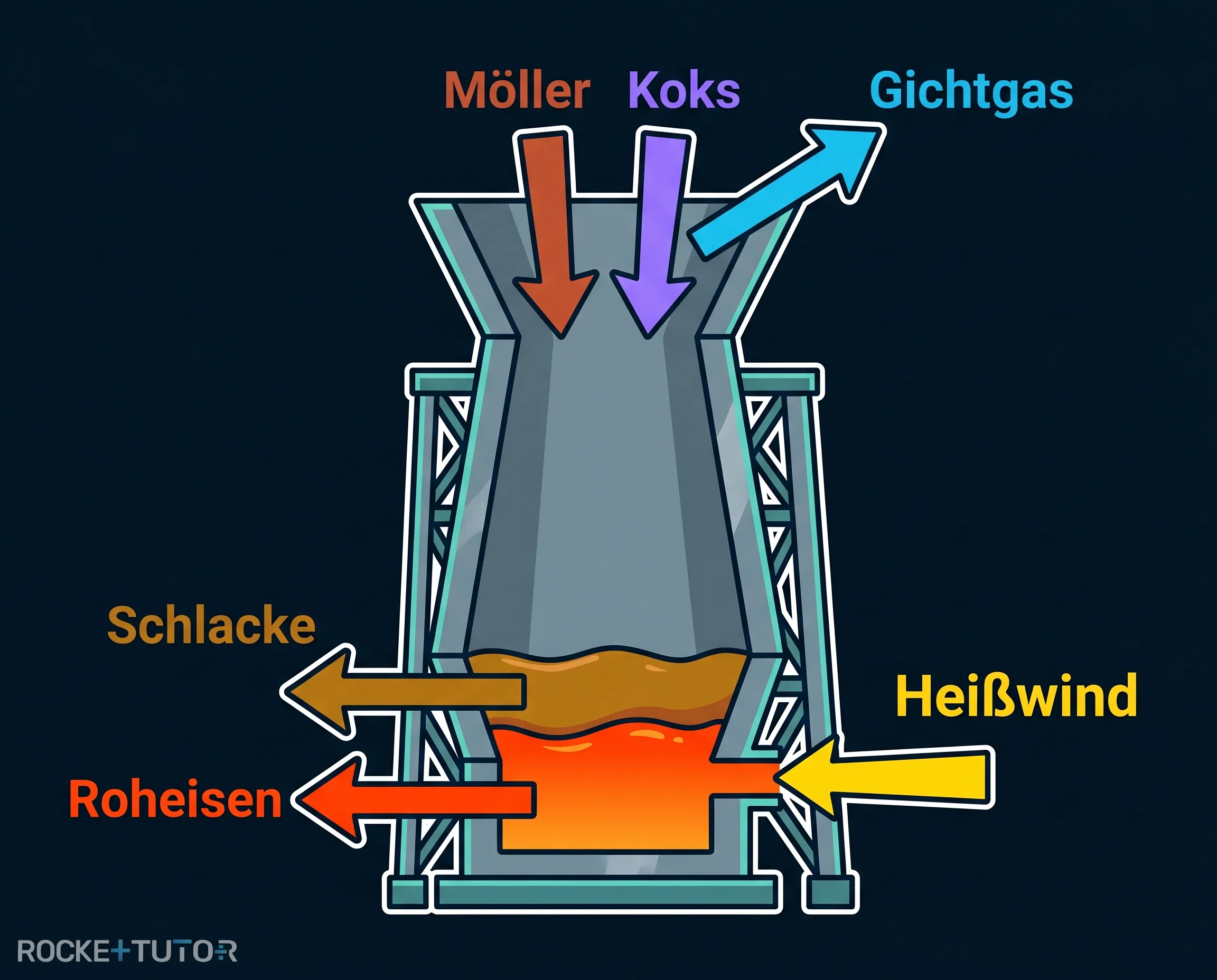

Ein Hochofen funktioniert wie eine riesige, kontinuierliche Fabrik. Wir müssen bei den Bestandteilen des Hochofens genau unterscheiden, was wir hineingeben (Einsatzstoffe) und was am Ende herauskommt (Produkte).

Die Einsatzstoffe (Was hineinkommt):

Von ganz oben wird der Hochofen abwechselnd mit zwei festen Stoffen befüllt:

1. Der Möller: Das ist eine Mischung aus Eisenerz (dem Gestein, das das Eisen enthält) und sogenannten Zuschlägen (z. B. Kalkstein). Die Zuschläge wirken wie ein Schwamm für Schmutz: Sie binden später die unerwünschten Gesteinsreste.

2. Der Koks: Das ist fast reiner Kohlenstoff (speziell gebackene Kohle). Er liefert die Energie (Hitze) und hilft dabei, dem Eisenerz den Sauerstoff zu entziehen.

Zusätzlich wird im unteren Teil des Ofens der Heißwind eingeblasen. Das ist extrem heiße Frischluft (ca. $1300 \text{ °C}$), die das Feuer im Ofen richtig anfachen soll.

Die Produkte (Was herauskommt):

Unten im Ofen sammeln sich die flüssigen Produkte, die regelmäßig abgelassen („abgestochen“) werden:

1. Das Roheisen: Das flüssige, glühende Eisen, das wir gewinnen wollen.

2. Die Schlacke: Das ist der geschmolzene Abfall (Gesteinsreste und Zuschläge). Da die Schlacke leichter ist als das Eisen, schwimmt sie wie eine Schutzschicht oben auf dem flüssigen Roheisen. Das ist extrem wichtig! Die Schlacke schützt das frische Eisen davor, sofort wieder mit Sauerstoff zu reagieren (zu rosten). Später wird die Schlacke abgekühlt und als wertvolles Material für den Straßenbau oder Zement genutzt.

Oben aus dem Ofen entweicht ein Gasgemisch:

3. Das Gichtgas: Dieses Abgas ist noch sehr heiß und brennbar. Es wird aufgefangen, gereinigt und verbrannt, um damit den Heißwind aufzuheizen. So wird keine Energie verschwendet!

Durchgerechnete Beispiele

Aufgabentyp 2: Das Gegenstromprinzip und die Zonen

Im Inneren des Hochofens herrscht ein ständiger Verkehr in zwei Richtungen. Dieses clevere System für den Materialfluss nennt man das Gegenstromprinzip.

Stell dir vor, du fährst auf einer Rolltreppe nach unten, während dir von unten ein starker, heißer Wind ins Gesicht bläst. Genau das passiert im Hochofen:

• Die festen, schweren Stoffe (Möller und Koks) rutschen langsam von oben nach unten.

• Die heißen Gase (entstanden durch den Heißwind und verbrennenden Koks) steigen von unten nach oben auf.

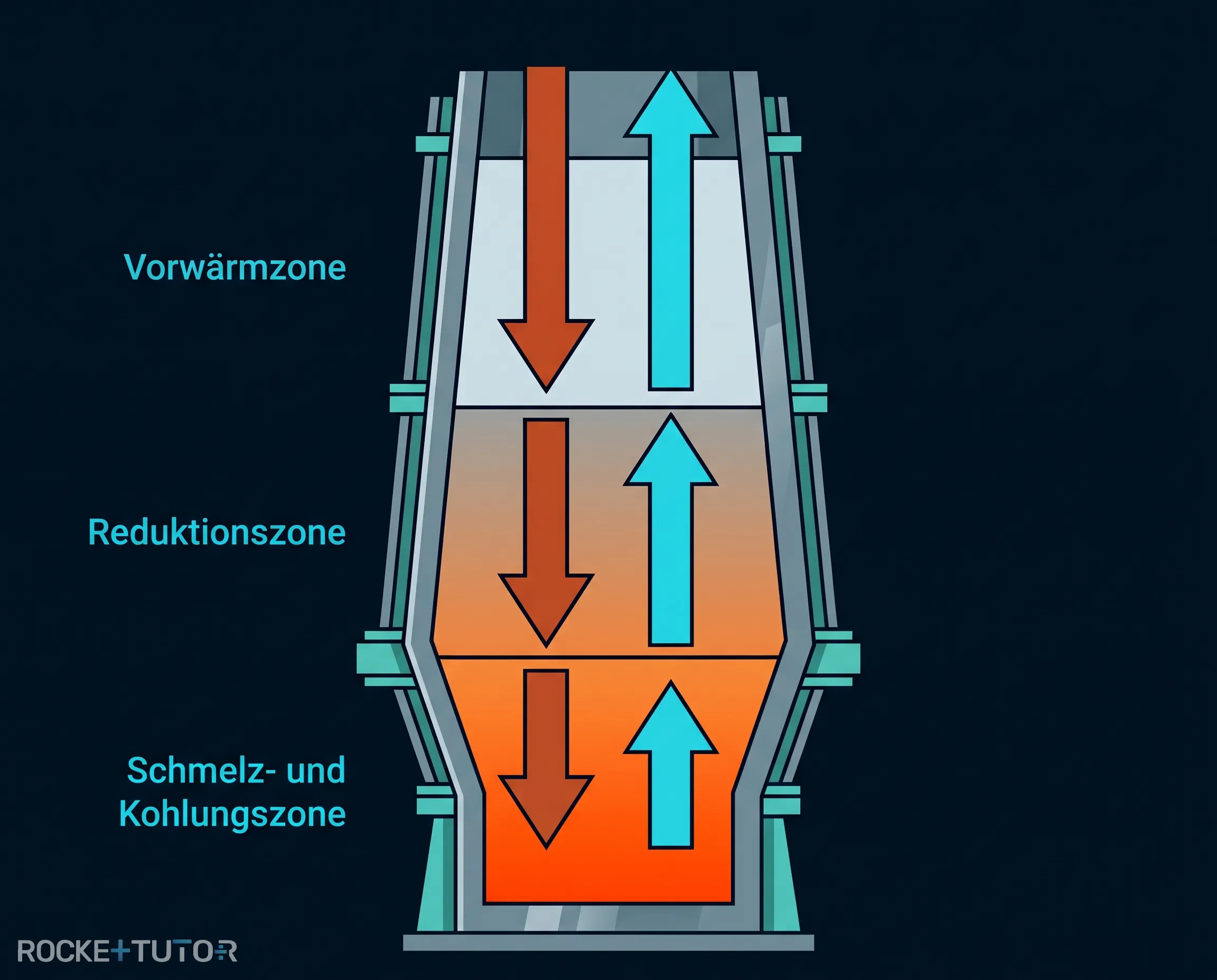

Auf ihrem Weg nach unten durchlaufen die festen Stoffe drei verschiedene Zonen, in denen es immer heißer wird:

1. Die Vorwärmzone (ganz oben):

Hier kommen die kalten Rohstoffe an. Das aufsteigende, heiße Gas trifft auf sie und trocknet sie. Das ist wichtig, damit später keine Feuchtigkeit den Prozess stört.

2. Die Reduktionszone (in der Mitte):

Hier wird es richtig heiß. Das aufsteigende Gas reagiert mit dem Eisenerz. Es funktioniert wie ein Dieb und stiehlt dem Eisenerz den Sauerstoff (das ist die Reduktion). Das Erz verwandelt sich langsam in Eisen, ist aber noch fest, weil die Temperatur zum Schmelzen noch nicht ganz reicht.

3. Die Schmelz- und Kohlungszone (unten):

Hier herrschen extreme Temperaturen von über $1200 \text{ °C}$. Das Eisen nimmt etwas Kohlenstoff aus dem Koks auf (das nennt man Kohlung). Dadurch sinkt sein Schmelzpunkt. Das Eisen schmilzt, wird flüssig und tropft wie Wasser in einer Tropfsteinhöhle ganz nach unten auf den Boden des Ofens.

Durchgerechnete Beispiele

Wichtige Erkenntnisse

• Einsatzstoffe (oben rein): Möller (Eisenerz + Zuschläge) und Koks (Kohlenstoff).

• Produkte (unten raus): Flüssiges Roheisen und flüssige Schlacke (schwimmt als Schutzschicht obenauf).

• Gegenstromprinzip: Feste Stoffe rutschen nach unten, heiße Gase steigen nach oben.

• Die drei Zonen: Vorwärmzone (Trocknen), Reduktionszone (Sauerstoffentzug), Schmelz- und Kohlungszone (Eisen wird flüssig).
