Darstellung von 3D-Molekülen auf dem Papier einfach erklärt

Stell dir vor, du möchtest ein Foto von einem echten, dreidimensionalen Würfel zeichnen. Auf einem flachen Blatt Papier ist das gar nicht so einfach! Genau dieses Problem haben Chemiker auch, wenn es um die Darstellung von 3D-Molekülen auf dem Papier geht. Moleküle sind dreidimensionale Gebilde, aber unser Papier, unsere Hefte und unsere Bildschirme sind flach. Wie können wir also im Chemieunterricht zeigen, dass ein Molekül räumlich ist und nicht nur flach auf dem Tisch liegt?

In dieser Lektion lernst du einen genialen Zeichentrick der Chemie kennen, der dieses Problem löst: die Keil-Strich-Formel. Damit kannst du Moleküle so zeichnen, dass jeder sofort erkennt, wie sie im Raum aussehen. Diese Methode ist ein unverzichtbares Werkzeug, um die räumliche Struktur und die Eigenschaften von Stoffen richtig zu verstehen.

Vorwissen

Bevor wir uns die Darstellung von 3D-Molekülen auf dem Papier genauer ansehen, solltest du folgende Grundlagen aus dem Chemieunterricht kennen, um die räumlichen Strukturen besser zu verstehen:

• Strukturformeln: Sie zeigen dir auf einen Blick, welche Atome in einem Molekül miteinander verbunden sind.
  • Beispiel: In der normalen Strukturformel von Methan ($\text{CH}_4$) werden die Wasserstoffatome flach im $90^\circ$-Winkel um den Kohlenstoff gezeichnet. Das ist zwar übersichtlich, entspricht aber nicht der Realität.
• Räumlicher Bau (EPA-Modell): Das Elektronenpaarabstoßungs-Modell besagt, dass Elektronenpaare sich gegenseitig abstoßen und sich deshalb mit größtmöglichem Abstand im Raum anordnen.

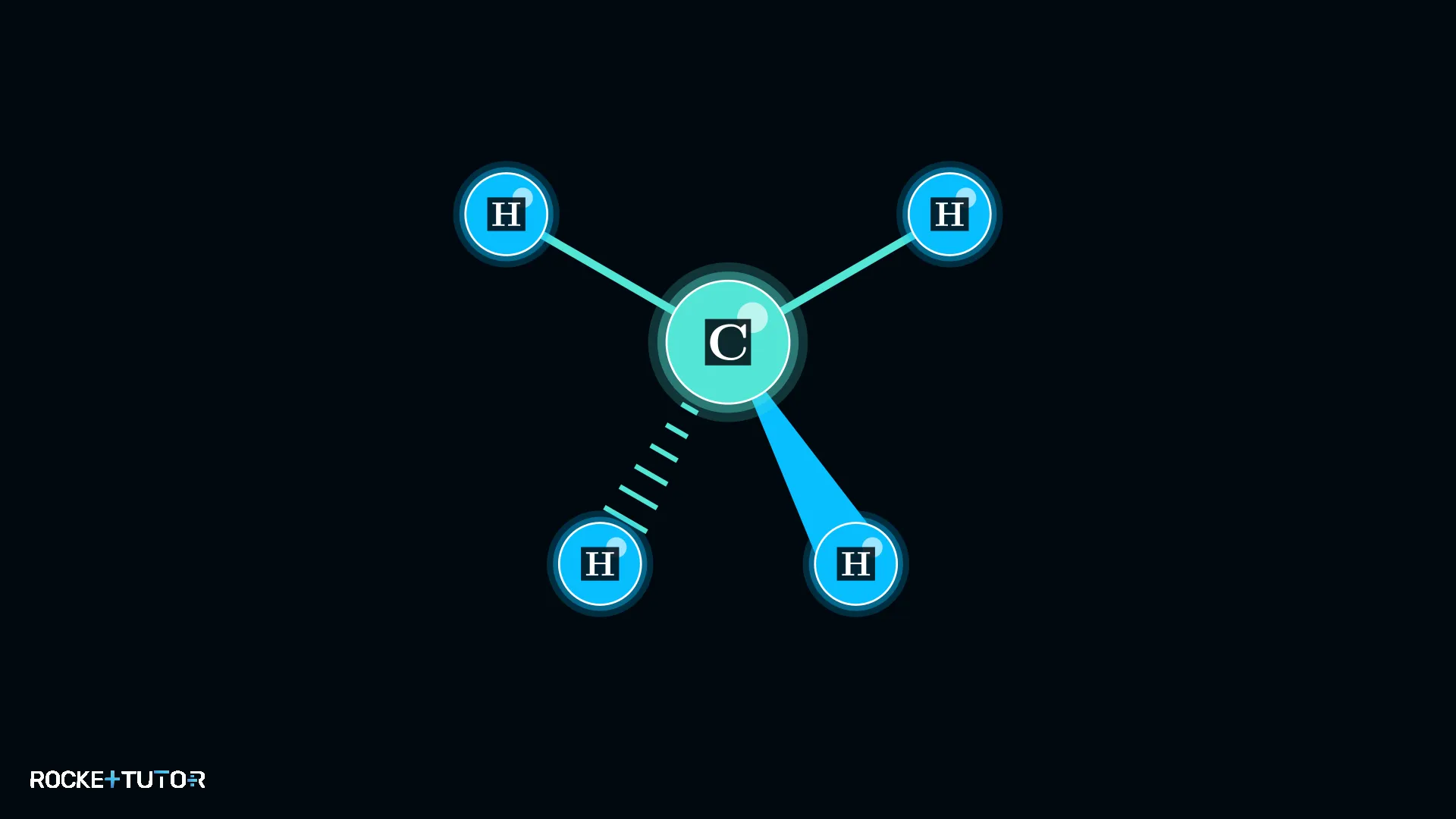

  • Beispiel: Methan hat in Wirklichkeit die Form eines Tetraeders (eine Pyramide mit dreieckiger Grundfläche), bei dem die Winkel zwischen den Bindungen viel größer als $90^\circ$ sind.

Aufgabentyp 1: Die Keil-Strich-Formel anwenden

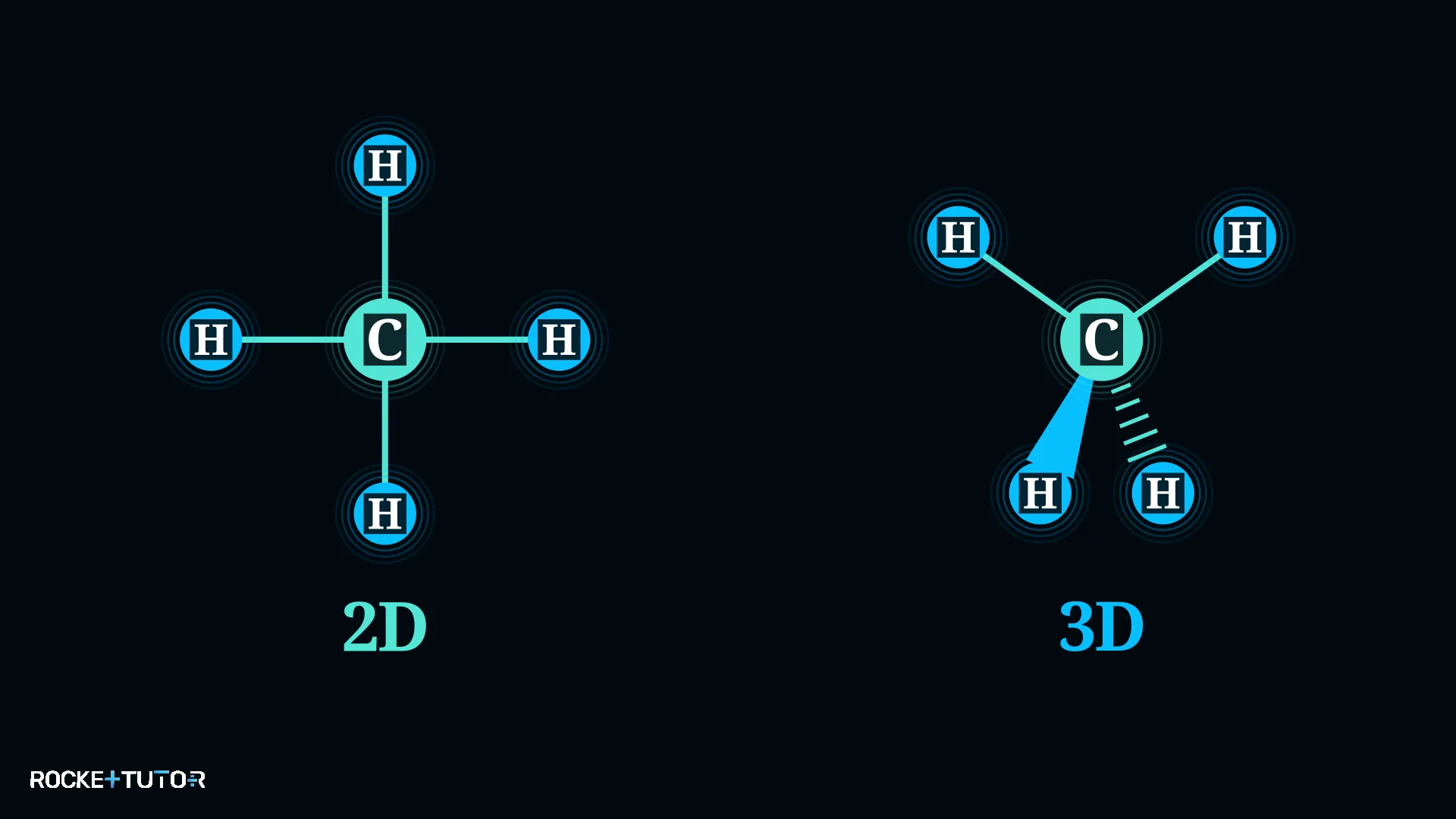

Die korrekte Darstellung von 3D-Molekülen auf dem Papier gelingt am besten mit der sogenannten Keil-Strich-Formel. Wenn wir die normale Strukturformel von Methan ($\text{CH}_4$) zeichnen, sieht es so aus, als läge das Molekül flach wie ein Pfannkuchen auf dem Tisch, mit rechten Winkeln zwischen den Bindungen. Aber aus dem EPA-Modell wissen wir bereits, dass Methan in Wirklichkeit ein dreidimensionaler Tetraeder ist.

Um diese räumliche Form auf flachem Papier zu zeigen, nutzen Chemiker die Keil-Strich-Formel. Sie verwendet drei verschiedene Arten von Linien, um ganz präzise zu zeigen, wo sich die einzelnen Atome im Raum befinden:

• Normale Linien: Diese Bindungen liegen genau flach auf dem Papier (in der sogenannten Papierebene).
• Ausgefüllte Keile: Diese Bindungen ragen aus dem Papier heraus, direkt auf dich zu (nach vorne).
• Gestrichelte Keile: Diese Bindungen verschwinden in das Papier hinein, von dir weg (nach hinten).

Mit dieser Methode können wir nicht nur sehen, welche Atome miteinander verbunden sind, sondern auch, wie sie im dreidimensionalen Raum angeordnet sind.

Schritt-für-Schritt-Anleitung

So gehst du vor, um ein tetraedrisches Molekül räumlich korrekt zu zeichnen:

1. Zeichne das Zentrum und die Papierebene: Zeichne das zentrale Atom. Zeichne dann zwei normale Linien in einem weiten Winkel (wie ein "V"). Diese Atome liegen flach auf dem Papier.
2. Zeichne die Bindung nach vorne: Zeichne einen ausgefüllten Keil, der vom Zentrum weg zeigt und nach außen hin breiter wird. Das ist das Atom, das auf dich zu kommt.
3. Zeichne die Bindung nach hinten: Zeichne direkt daneben einen gestrichelten Keil. Das ist das Atom, das nach hinten weggeht.

Durchgerechnete Beispiele

Wichtige Erkenntnisse

Fassen wir die wichtigsten Punkte zur Darstellung von 3D-Molekülen auf dem Papier noch einmal übersichtlich für dich zusammen:

• Normale Strukturformeln sind flach und zeigen nicht die echte 3D-Form eines Moleküls.
• Die Keil-Strich-Formel zeigt die räumliche Anordnung der Atome und ist unverzichtbar in der Chemie.
• Normale Linie = Bindung liegt flach auf dem Papier (in der Papierebene).
• Ausgefüllter Keil = Bindung ragt nach vorne aus der Papierebene heraus.
• Gestrichelter Keil = Bindung geht nach hinten in die Papierebene weg.
