Einflussfaktoren auf die Zellspannung einfach erklärt: Mehr Power

Hast du dich schon einmal gefragt, warum manche Spielzeugautos vier Batterien brauchen, während eine kleine Fernbedienung oft mit nur zwei auskommt?

Jede Batterie ist im Grunde eine kleine chemische Fabrik, die Strom liefert. Manchmal reicht die Kraft einer einzigen Batterie aber nicht aus, um einen Motor anzutreiben. In diesem Artikel lernst du die wichtigsten Einflussfaktoren auf die Zellspannung kennen. Du erfährst, wie man mehrere dieser chemischen Zellen clever kombiniert, um mehr Leistung zu erhalten, und warum die Wahl des richtigen Metalls dabei den entscheidenden Unterschied macht.

Vorwissen

• Galvanische Zelle: Eine „chemische Batterie“, die aus zwei verschiedenen Metallen in einer Flüssigkeit besteht und chemische Energie in elektrischen Strom umwandelt.

  Beispiel: Ein Zinkblech und ein Kupferblech in Salzlösungen können eine kleine Lampe zum Leuchten bringen.

• Elektrische Spannung: Der „Druck“, der die Elektronen durch das Kabel schiebt. Sie wird in Volt (V) gemessen.

  Beispiel: Eine normale AA-Batterie hat eine Spannung von $1.5 \text{ V}$.

Aufgabentyp 1: Zellspannung bestimmen

Um die Einflussfaktoren auf die Zellspannung zu verstehen, betrachten wir zunächst die Reihenschaltung und die Materialwahl.

Eine einzelne galvanische Zelle liefert oft nicht genug elektrische Spannung (den „Druck“), um ein Gerät wie einen kleinen Elektromotor anzutreiben. Die Lösung ist einfach: Wir schalten mehrere Zellen hintereinander. Das nennt man Reihenschaltung.

Dabei verbinden wir den Pluspol der ersten Zelle über ein Kabel direkt mit dem Minuspol der zweiten Zelle.

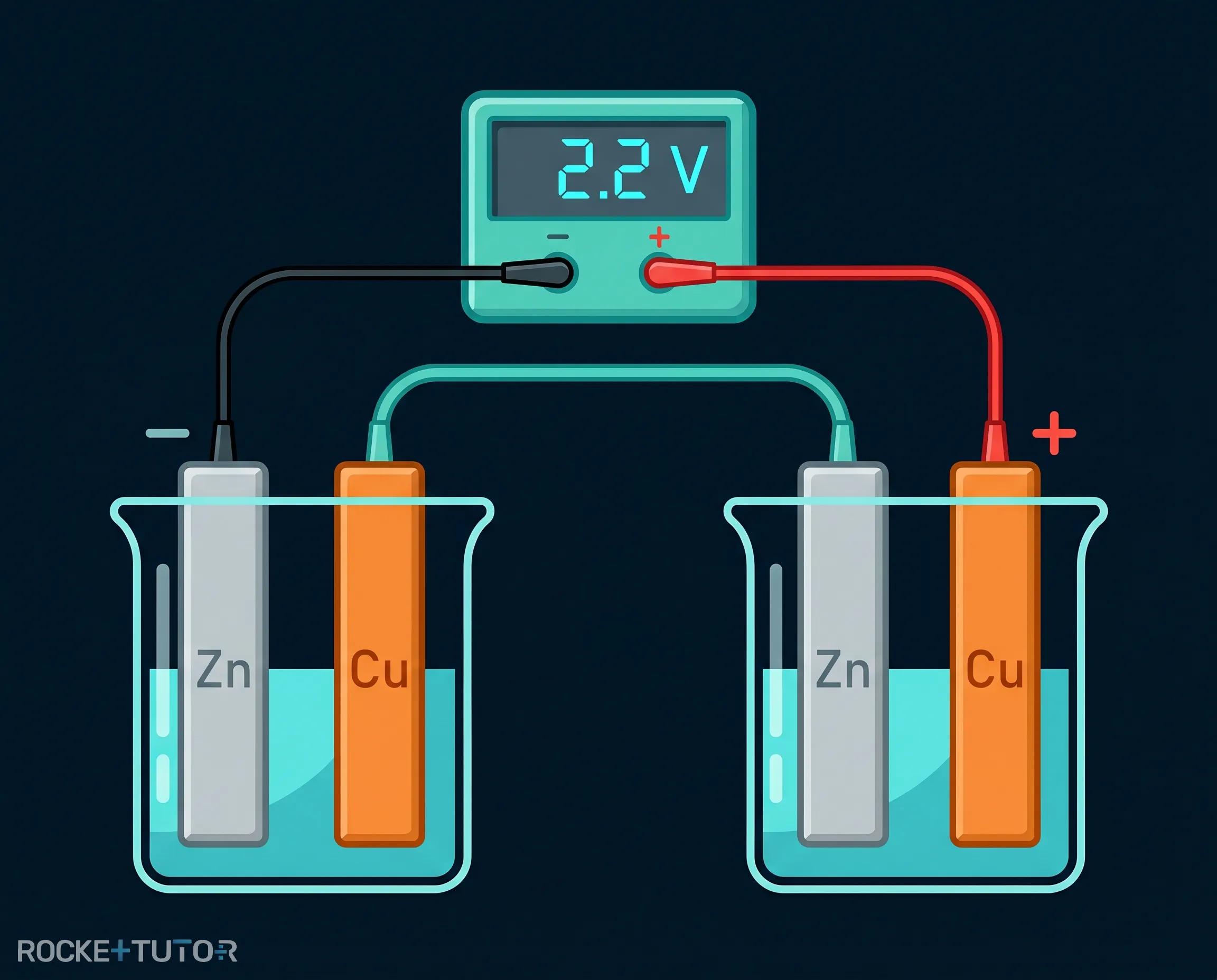

Was passiert dabei? Die Spannungen der einzelnen Zellen addieren sich. Wenn eine Zelle $1.1 \text{ V}$ liefert, liefern zwei dieser Zellen zusammen $2.2 \text{ V}$. Das ist wie bei einer Treppe: Jede Stufe bringt dich ein Stück höher. Mit dieser höheren Gesamtspannung hat der Strom nun genug Kraft, um auch größere externe Verbraucher, wie einen Elektromotor, zu betreiben.

Batterien im Team

Zweck: Wir zeigen, wie sich die Spannung durch eine Reihenschaltung erhöht, um einen Motor zu betreiben.

Materialien: 2 Bechergläser mit Zinksulfat- und Kupfersulfatlösung (2 galvanische Zellen), Kabel, Voltmeter, kleiner Elektromotor.

⚠️ Sicherheitshinweis: Schutzbrille tragen. Kupfersulfatlösung ist gesundheitsschädlich und umweltgefährlich.

Durchführung:

1. Miss die Spannung einer einzelnen Zelle mit dem Voltmeter.

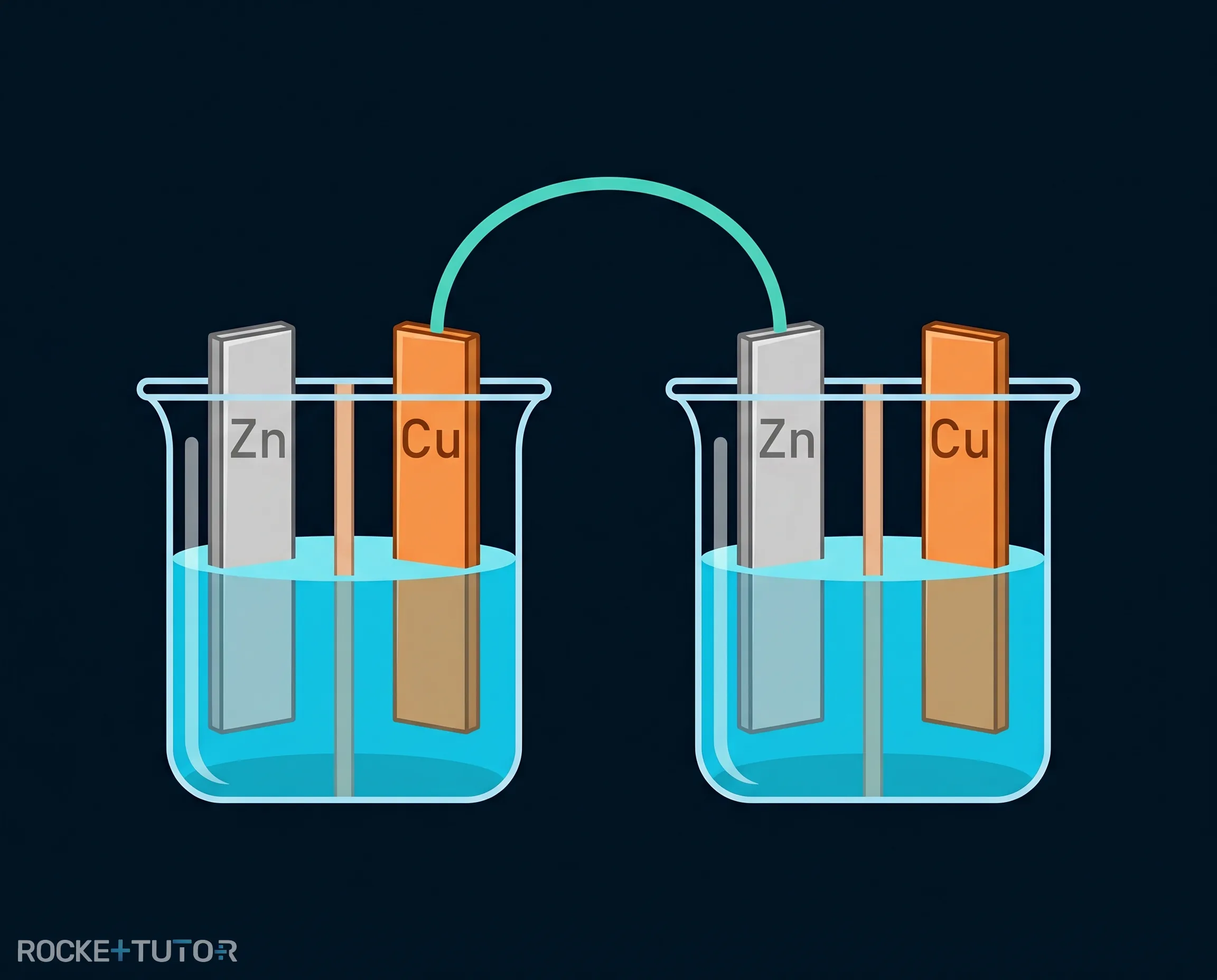

2. Verbinde das Kupferblech (Pluspol) der ersten Zelle über ein Kabel mit dem Zinkblech (Minuspol) der zweiten Zelle.

3. Schließe das Voltmeter an die beiden freien Enden an und lies den Wert ab.

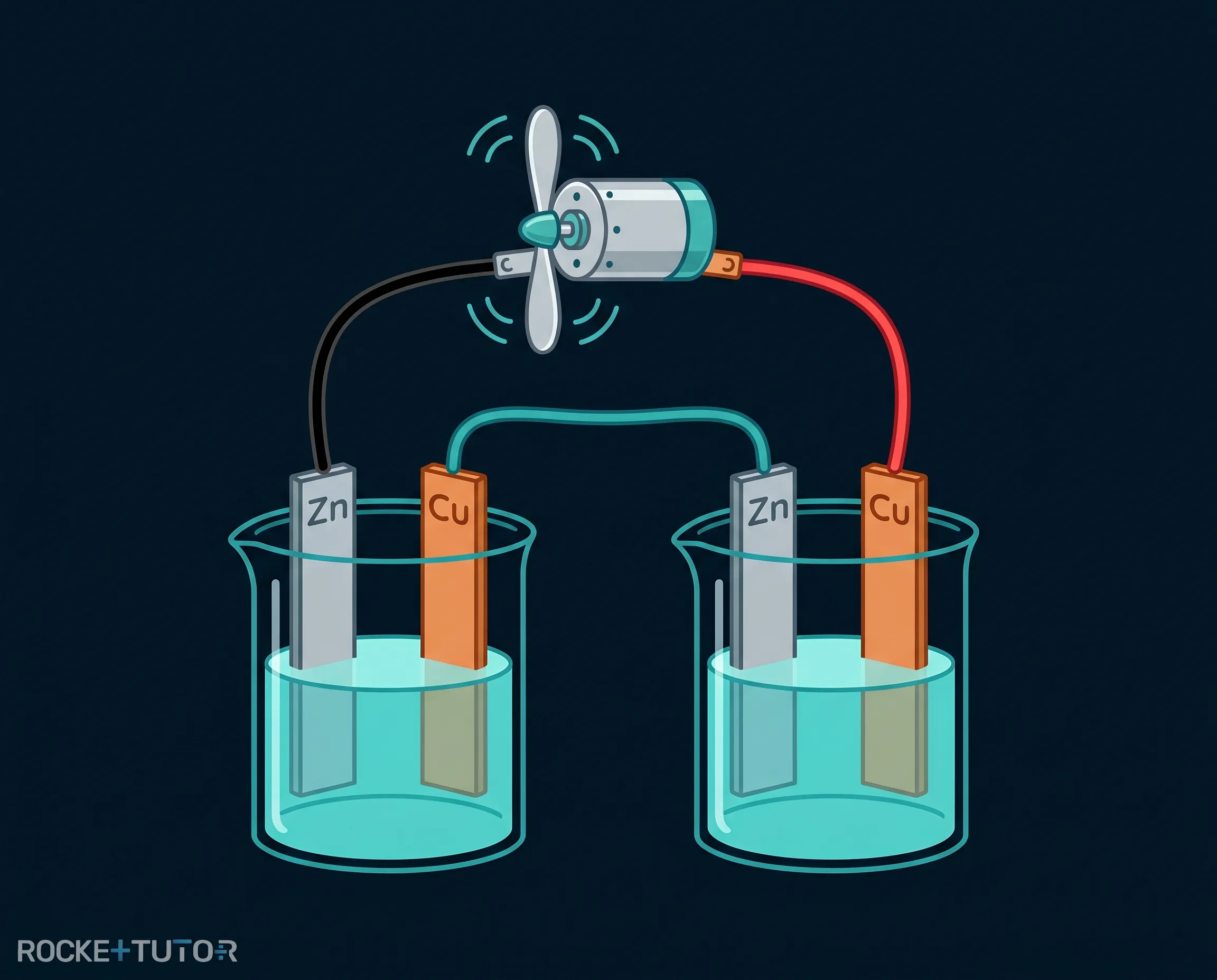

4. Ersetze das Voltmeter durch den kleinen Elektromotor.

Beobachtung: Die einzelne Zelle zeigt etwa $1.1 \text{ V}$. Der Motor dreht sich damit nicht. Nach dem Verbinden beider Zellen zeigt das Voltmeter $2.2 \text{ V}$ an. Der Motor beginnt sich nun schnell zu drehen.

Erklärung: Durch die Reihenschaltung addieren sich die Spannungen der beiden Zellen. Die Gesamtspannung ist nun doppelt so hoch und reicht aus, um den Motor anzutreiben.

Die Spannung einer galvanischen Zelle ist kein fester, universeller Wert. Sie hängt ganz entscheidend davon ab, welche Metalle (Elektroden) und welche Flüssigkeiten (Ionenlösungen) wir verwenden.

Jedes Metall hat eine andere „Lust“, Elektronen abzugeben oder aufzunehmen. Wenn wir ein Metall in unserer Zelle austauschen, ändert sich dieser Unterschied und damit auch die gemessene Spannung.

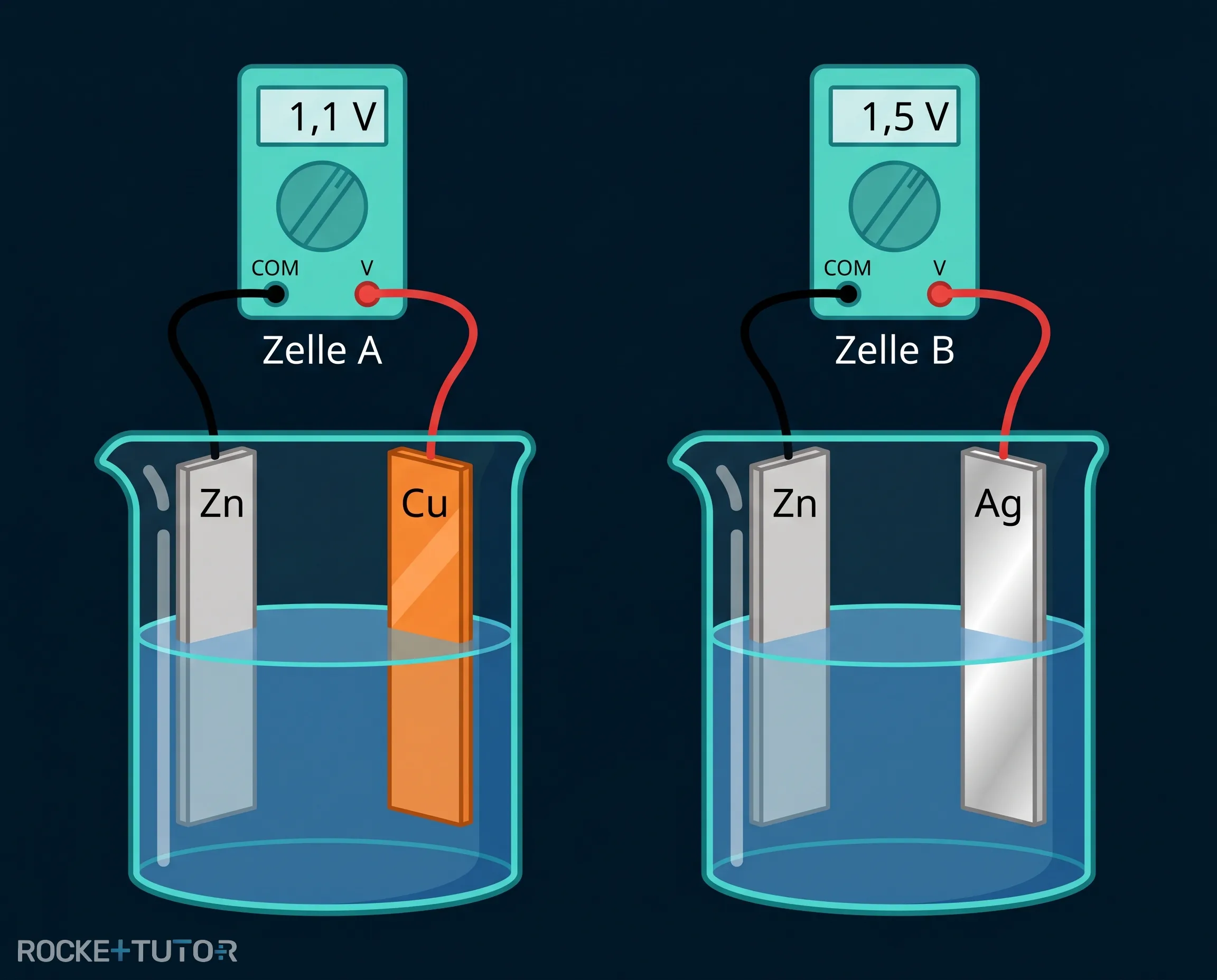

Stell dir vor, du hast eine Zelle aus Zink und Kupfer. Sie liefert eine Spannung von etwa $1.1 \text{ V}$. Wenn du nun das Kupferblech und seine Kupfersulfat-Lösung durch ein Silberblech in einer Silbernitrat-Lösung ersetzt, misst du plötzlich eine viel höhere Spannung von über $1.5 \text{ V}$!

Silber zieht Elektronen noch stärker an als Kupfer. Die spezifische Wahl der Materialien bestimmt also direkt, wie stark unsere „chemische Batterie“ ist.

Schritt-für-Schritt-Anleitung

1. Materialien prüfen: Schau dir an, welche Metalle für die galvanische Zelle verwendet werden. Unterschiedliche Metalle liefern unterschiedliche Spannungen.
2. Anzahl der Zellen zählen: Prüfe, ob mehrere Zellen in einer Reihenschaltung (Pluspol an Minuspol) verbunden sind.

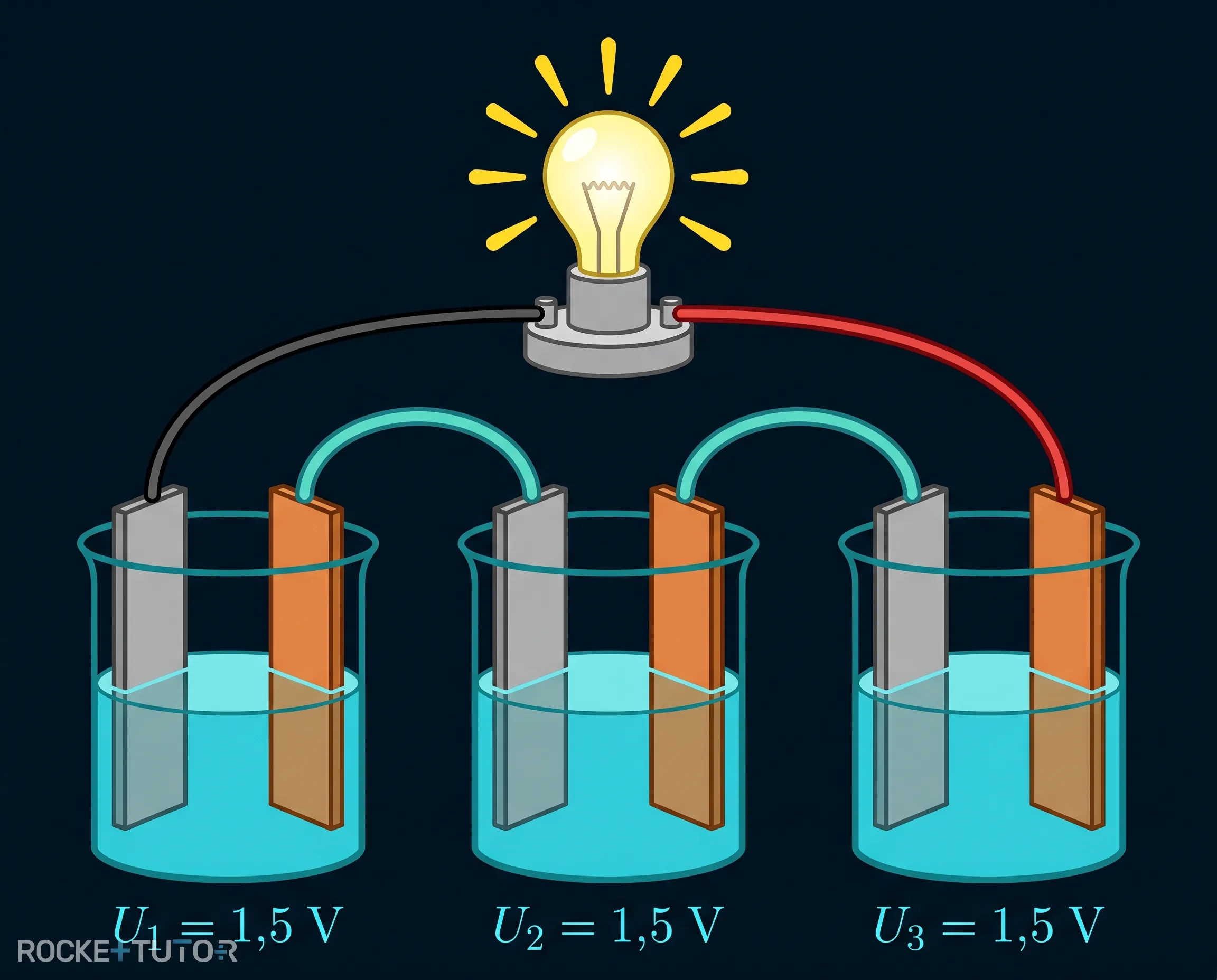

3. Gesamtspannung berechnen: Addiere die Spannungen aller in Reihe geschalteten Zellen zusammen: $\text{Gesamtspannung} = \text{Spannung 1} + \text{Spannung 2} + \dots$

Durchgerechnete Beispiele

Wichtige Erkenntnisse

• In einer Reihenschaltung (Pluspol an Minuspol) addieren sich die Spannungen der einzelnen Zellen.

• Mehrere Zellen zusammen liefern eine höhere Gesamtspannung, um Geräte wie Elektromotoren zu betreiben.

• Die Spannung einer Zelle hängt immer von den verwendeten Elektrodenmaterialien (den Metallen) ab.

• Tauscht man ein Metall aus (z. B. Kupfer gegen Silber), ändert sich die gemessene Spannung.
