Mehrfachspiegelungen einfach erklärt: Konstruktion & Drehung

Hast du schon einmal durch ein Kaleidoskop geschaut? Die wunderschönen, sternförmigen Muster entstehen durch einen einfachen Trick: Im Inneren befinden sich Spiegel, die in einem bestimmten Winkel aufeinander treffen. Wenn ein kleiner bunter Stein zwischen diese Spiegel fällt, wird sein Spiegelbild immer wieder hin und her geworfen.

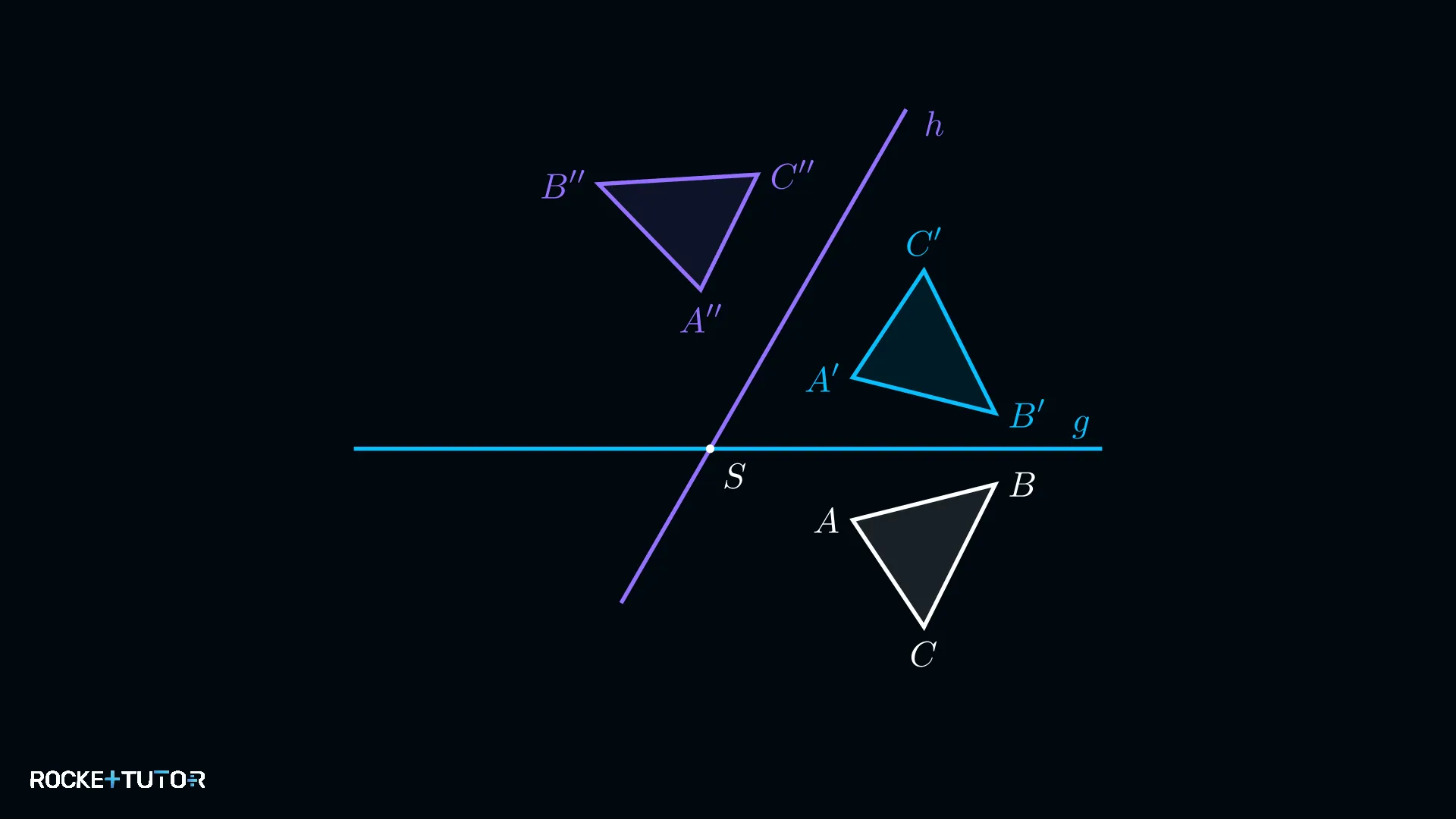

In der Mathematik machen wir genau das Gleiche, wenn wir eine Figur an zwei sich schneidenden Geraden spiegeln. Wir werden lernen, wie man diese doppelte Spiegelung Schritt für Schritt zeichnet. Danach entdecken wir eine faszinierende mathematische Abkürzung: Jede Doppelspiegelung an sich schneidenden Geraden lässt sich durch eine einzige, einfache Bewegung ersetzen. Lass uns herausfinden, welche das ist!

Schnellantwort

Was sind Mehrfachspiegelungen an sich schneidenden Geraden? Eine Doppelspiegelung an zwei sich schneidenden Geraden ist mathematisch genau dasselbe wie eine einzige Drehung. Das Drehzentrum ist dabei immer der Schnittpunkt der beiden Spiegelachsen und der Drehwinkel ist exakt doppelt so groß wie der Schnittwinkel der Geraden.

Vorwissen

• Spiegelung an einer Geraden: Jeder Punkt einer Figur wird auf die andere Seite der Spiegelachse übertragen. Die Verbindungslinie zwischen dem Originalpunkt und dem gespiegelten Punkt steht senkrecht auf der Spiegelachse, und beide Punkte sind gleich weit von der Achse entfernt. Beispiel: Wenn der Punkt $A$ genau $3 \text{ cm}$ von der Spiegelachse entfernt ist, liegt der gespiegelte Punkt $A'$ ebenfalls genau $3 \text{ cm}$ auf der anderen Seite der Achse.
• Schnittpunkt: Der genaue Punkt, an dem sich zwei Geraden kreuzen. Beispiel: Die Geraden $g$ und $h$ kreuzen sich im Punkt $S$.

Aufgabentyp 1: Konstruktion der Doppelspiegelung

Wenn wir eine Figur an zwei Geraden spiegeln wollen, die sich schneiden, führen wir einfach zwei normale Spiegelungen nacheinander aus.

Zuerst spiegeln wir die Originalfigur an der ersten Gerade. Das Ergebnis ist unser erstes Spiegelbild. Danach nehmen wir dieses erste Spiegelbild und spiegeln es an der zweiten Gerade. So erhalten wir das endgültige, zweite Spiegelbild.

Um die Eckpunkte der Figuren nicht zu verwechseln, nutzen wir kleine Striche (genannt „Strich“). Der Originalpunkt heißt $A$. Nach der ersten Spiegelung nennen wir ihn $A'$ (A-Strich). Nach der zweiten Spiegelung heißt er $A''$ (A-Zweistrich).

Schritt-für-Schritt-Anleitung

1. Senkrechten zur ersten Achse zeichnen: Lege das Geodreieck so an, dass die Mittellinie auf der ersten Spiegelachse liegt. Zeichne durch jeden Eckpunkt der Originalfigur eine Hilfslinie, die senkrecht zur Spiegelachse verläuft und auf die andere Seite reicht.
2. Abstände übertragen: Stich mit dem Zirkel in den Schnittpunkt der Hilfslinie mit der Spiegelachse ein. Stelle den Zirkel auf den Abstand zum Original-Eckpunkt ein. Zeichne einen Kreisbogen auf der anderen Seite der Achse, um den Abstand zu übertragen. Markiere den neuen Punkt (z.B. $A'$).
3. Erstes Spiegelbild zeichnen: Verbinde die neu konstruierten Punkte, um die erste gespiegelte Figur zu erhalten.
4. Vorgang an der zweiten Achse wiederholen: Wiederhole nun die Schritte 1 bis 3. Nutze diesmal die zweite Spiegelachse und spiegele die neue Figur (die Punkte mit einem Strich). So erhältst du die endgültige Figur (die Punkte mit zwei Strichen).

Durchgerechnete Beispiele

Beispiel 1

Aufgabe

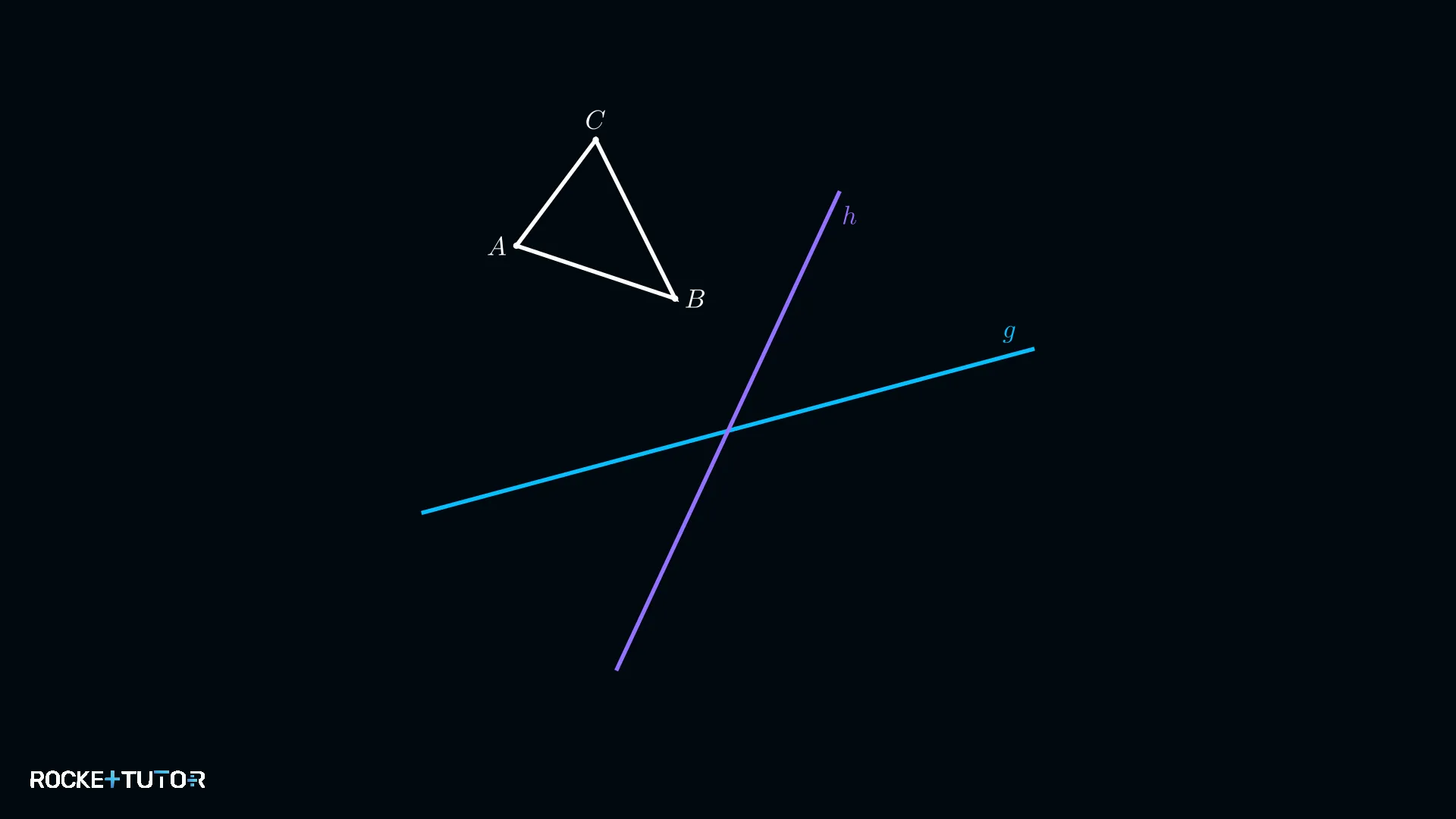

Konstruiere das Bild des Dreiecks $ABC$ nach einer Spiegelung an der Geraden $g$ und einer anschließenden Spiegelung an der Geraden $h$.

Lösung Schritt für Schritt

Fortschritt

2 / 2

1. 1
   Schritt 1 bis 3

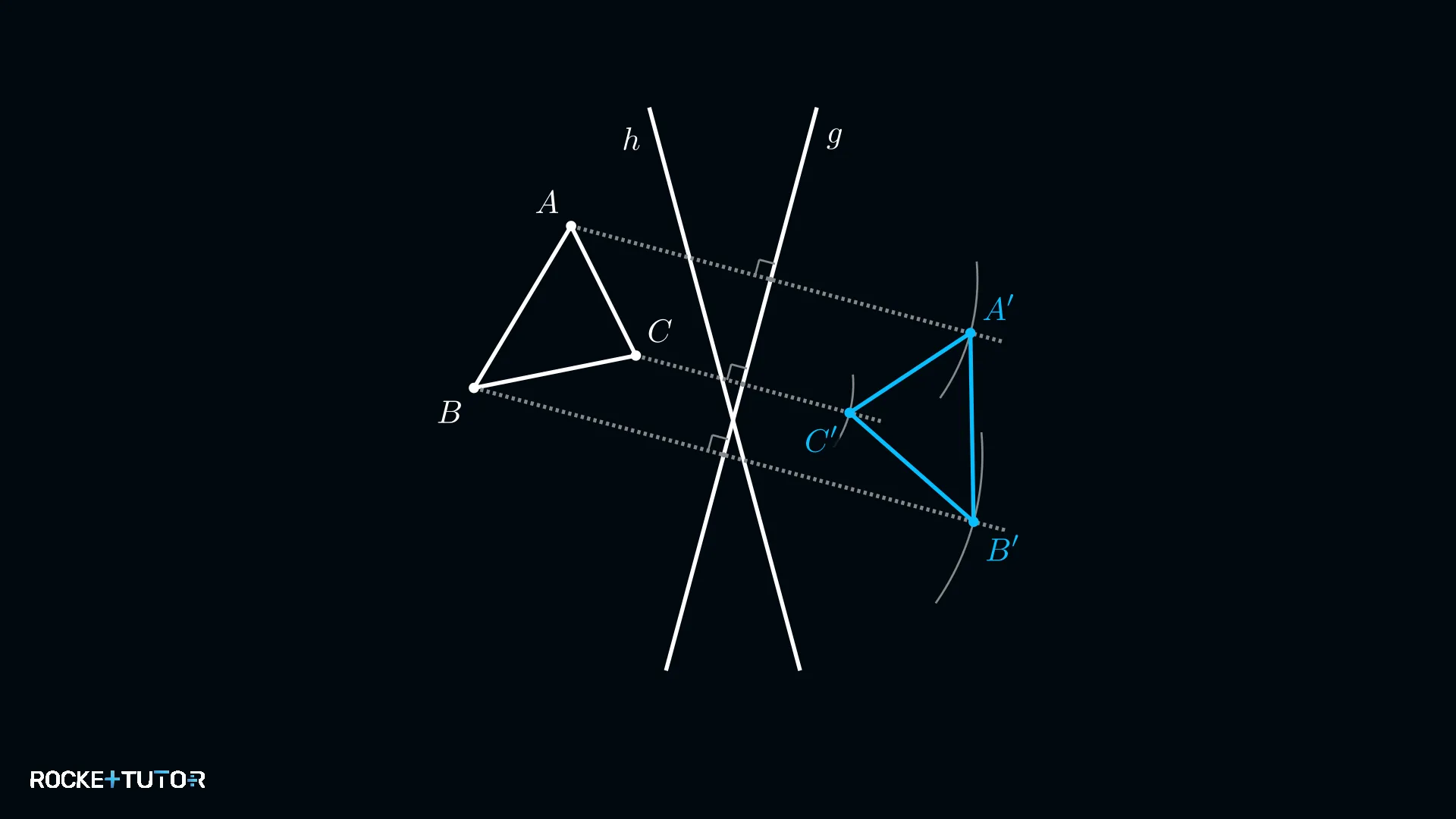

   Erste Spiegelung an Gerade g
   Wir zeichnen Senkrechten durch die Punkte $A$, $B$ und $C$ zur Geraden $g$. Mit dem Zirkel übertragen wir die Abstände auf die andere Seite und erhalten die Punkte $A'$, $B'$ und $C'$. Wir verbinden sie zum ersten Spiegelbild.



2. 2
   Schritt 4 · Ergebnis

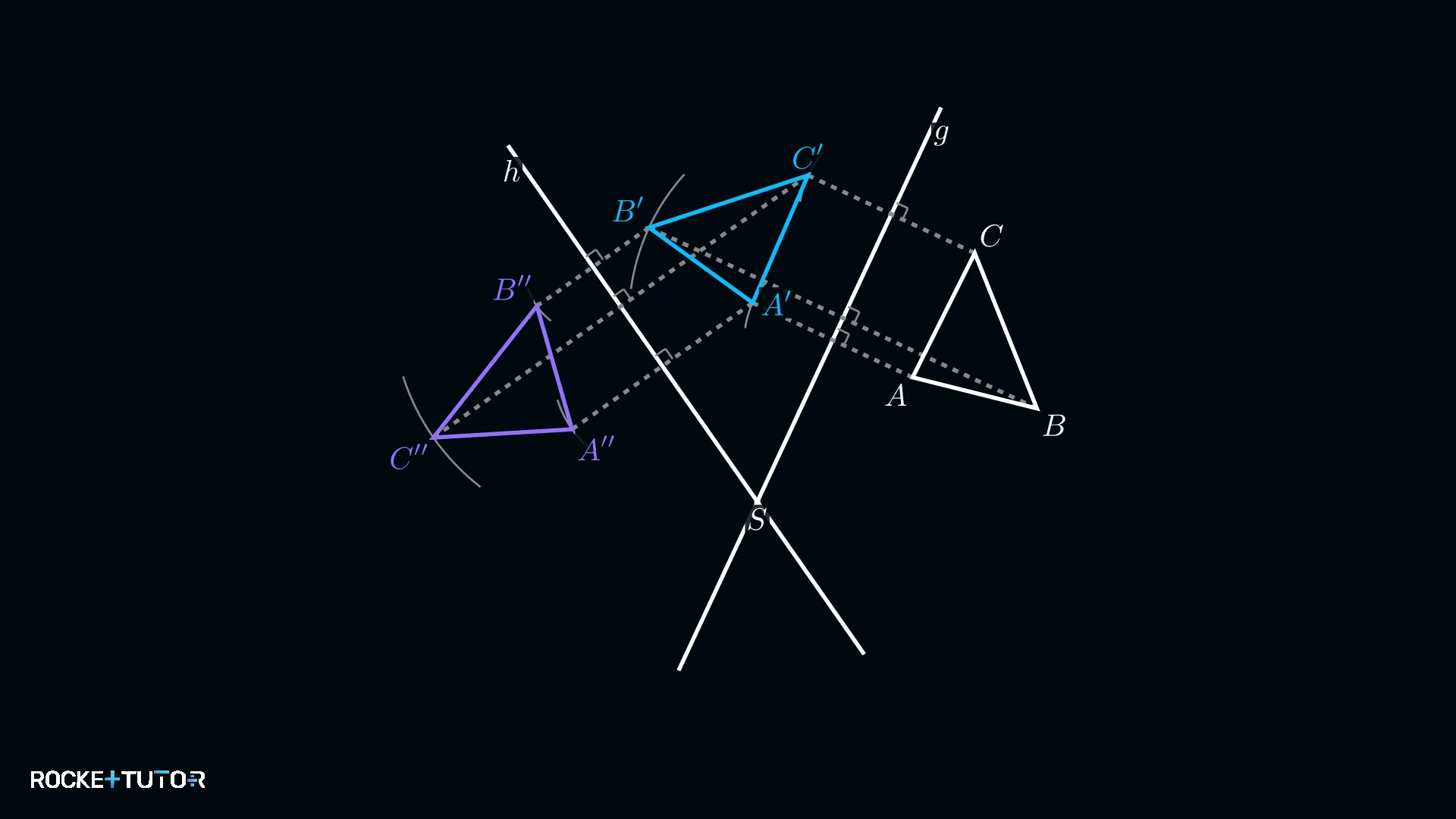

   Zweite Spiegelung an Gerade h
   Nun wiederholen wir den Vorgang. Wir zeichnen Senkrechten durch $A'$, $B'$ und $C'$ zur Geraden $h$. Wir übertragen die Abstände mit dem Zirkel und erhalten die Punkte $A''$, $B''$ und $C''$. Wir verbinden sie zum endgültigen Spiegelbild.



Ergebnis:

Das Dreieck $ABC$ wurde erfolgreich an beiden Geraden gespiegelt und das Endbild $A''B''C''$ konstruiert.

Aufgabentyp 2: Die Abkürzung: Doppelspiegelung als Drehung

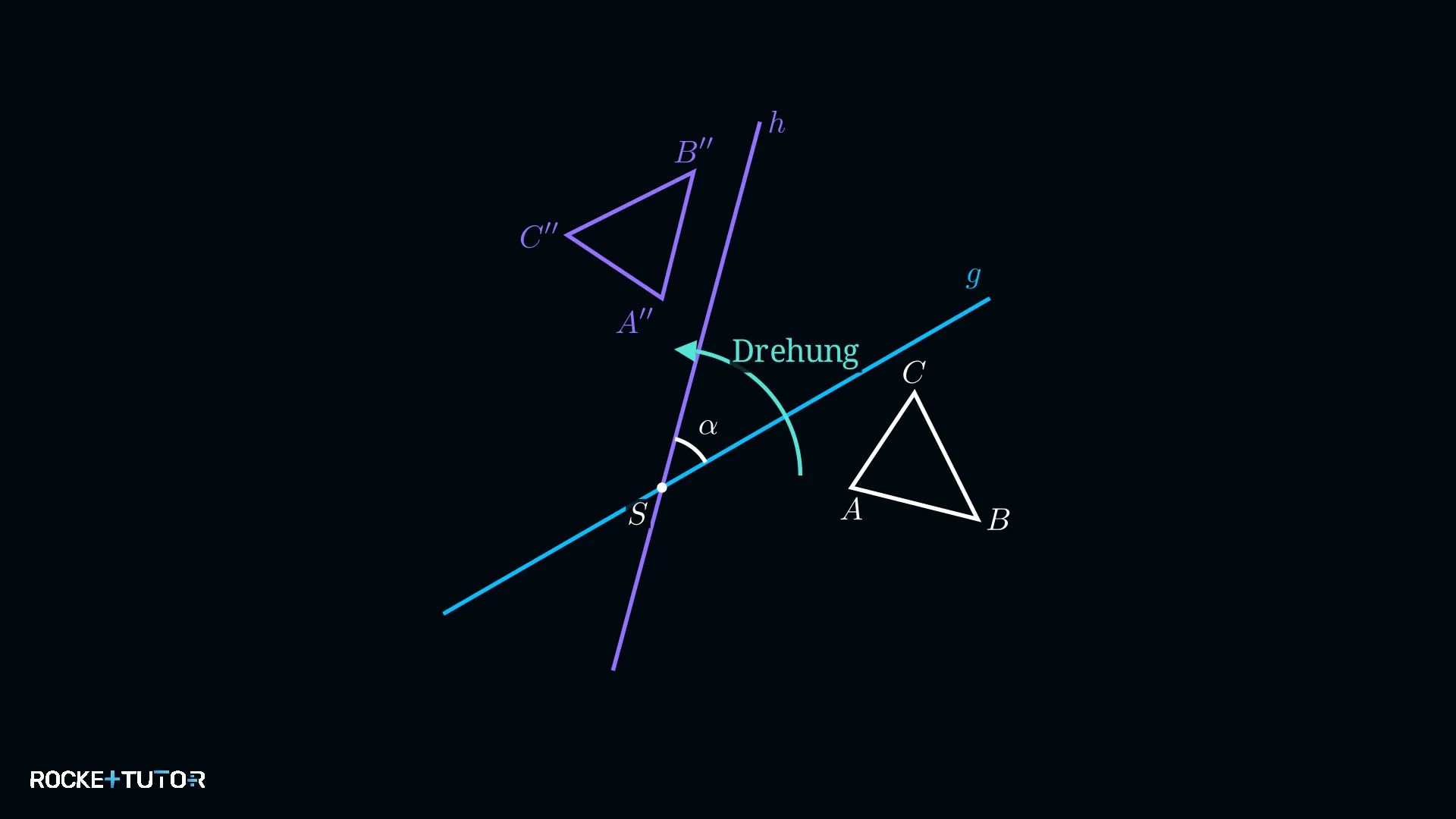

Wenn wir uns nur die Startfigur und die allerletzte Figur ansehen, fällt etwas Besonderes auf: Es sieht so aus, als hätten wir die Originalfigur einfach um den Schnittpunkt der beiden Geraden gedreht!

Tatsächlich ist jede Doppelspiegelung an zwei sich schneidenden Geraden mathematisch genau dasselbe wie eine einzige Drehung. Um diese Drehung direkt durchzuführen, musst du nur zwei Dinge wissen:

1. Das Drehzentrum: Das ist immer der Schnittpunkt der beiden Spiegelachsen.
2. Der Drehwinkel: Der Drehwinkel ist immer genau doppelt so groß wie der Winkel, in dem sich die beiden Geraden schneiden (der Schnittwinkel).

Die Formel dafür lautet:

$\textcolor{#53E5D6}{\alpha_{\text{Drehung}}} = 2 \cdot \alpha_{\text{Schnittwinkel}}$

Ein kurzes Zahlenbeispiel: Wenn sich die beiden Spiegelachsen in einem Winkel von $35^\circ$ schneiden, dann entspricht die Doppelspiegelung einer Drehung um genau $70^\circ$ (denn $2 \cdot 35^\circ = 70^\circ$).

Durchgerechnete Beispiele

Beispiel 2

Aufgabe

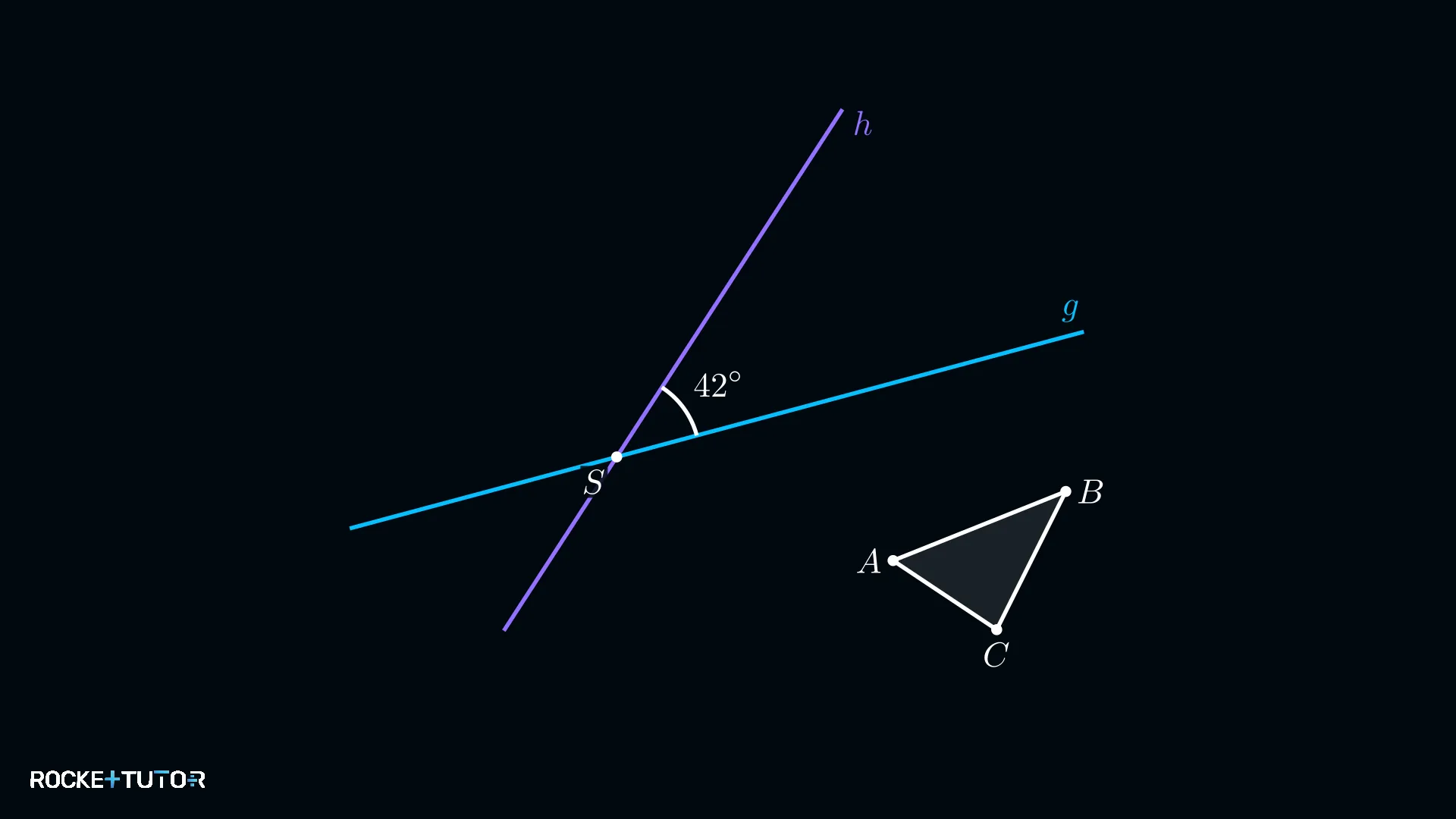

Das Dreieck $ABC$ wird zuerst an der Geraden $g$ und danach an der Geraden $h$ gespiegelt. Die beiden Geraden schneiden sich im Punkt $S$ in einem Winkel von $42^\circ$. Gib an, durch welche direkte Bewegung das Dreieck $ABC$ auf das Endbild $A''B''C''$ abgebildet werden kann.

Lösung Schritt für Schritt

Fortschritt

3 / 3

1. 1
   Schritt 1
   Die Art der Bewegung bestimmen

   Da die Figur an zwei sich schneidenden Geraden gespiegelt wird, wissen wir, dass das Ergebnis einer einzigen Drehung entspricht. Das Drehzentrum ist der Schnittpunkt $S$.

2. 2
   Schritt 2
   Den Drehwinkel berechnen

   Der Drehwinkel ist genau doppelt so groß wie der Schnittwinkel der beiden Geraden. Wir setzen den gegebenen Winkel in unsere Formel ein: $\alpha_{\text{Drehung}} = 2 \cdot \alpha_{\text{Schnittwinkel}}$ $\alpha_{\text{Drehung}} = 2 \cdot 42^\circ$ $\alpha_{\text{Drehung}} = 84^\circ$

3. 3
   Schritt 3 · Ergebnis
   Das Ergebnis formulieren

   Das Dreieck $ABC$ kann durch eine Drehung direkt auf das Dreieck $A''B''C''$ abgebildet werden.

Ergebnis:

Das Dreieck $ABC$ kann durch eine $\textcolor{#53E5D6}{\text{Drehung um } 84^\circ \text{ um das Drehzentrum } S}$ direkt auf das Dreieck $A''B''C''$ abgebildet werden.

Wichtige Erkenntnisse

• Eine Doppelspiegelung an zwei sich schneidenden Geraden führst du aus, indem du die Figur zuerst an der einen und das entstandene Bild dann an der anderen Geraden spiegelst.
• Das Endergebnis einer solchen Doppelspiegelung ist immer exakt dasselbe wie eine einzige Drehung.
• Das Drehzentrum ist der Schnittpunkt der beiden Geraden.
• Der Drehwinkel ist immer doppelt so groß wie der Schnittwinkel der beiden Geraden ($\alpha_{\text{Drehung}} = 2 \cdot \alpha_{\text{Schnittwinkel}}$).
