Was ist wichtig, wenn du Winkel erkennen willst?

Beim Winkel erkennen geht es darum, die Beziehung zwischen verschiedenen Winkeln an Kreuzungen herauszufinden. Wenn sich Geraden schneiden, entstehen Winkelpaare wie Scheitelwinkel, Nebenwinkel, Stufenwinkel oder Wechselwinkel. Wenn du diese erkennst, kannst du fehlende Winkelgrößen ganz leicht bestimmen, ohne sie messen zu müssen.

Was ist der Unterschied zwischen Scheitelwinkel und Nebenwinkel?

Beide Winkelarten findest du an einer einzigen Kreuzung. Scheitelwinkel liegen sich an der Kreuzung genau gegenüber und sind immer gleich groß. Nebenwinkel liegen direkt nebeneinander, teilen sich eine Linie und ergänzen sich zusammen immer zu 180 Grad (sie bilden eine gerade Linie).

Wie erkennst du Stufenwinkel und Wechselwinkel?

Diese Winkelpaare entstehen, wenn zwei parallele Geraden von einer dritten Gerade geschnitten werden. Stufenwinkel liegen an beiden Kreuzungen an exakt der gleichen Position (z. B. beide oben rechts). Wechselwinkel liegen auf gegenüberliegenden Seiten der schneidenden Gerade und in entgegengesetzten Positionen (z. B. unten links und oben rechts).

Winkel erkennen: Scheitel- & Nebenwinkel

Wenn du Winkel erkennen möchtest, stell dir am besten einen Stadtplan vor, auf dem sich viele Straßen kreuzen. An jeder Kreuzung entstehen Ecken und Winkel zwischen den Straßen. Wenn wir uns diese Winkel genauer ansehen, stellen wir fest, dass einige von ihnen besondere Beziehungen zueinander haben, je nachdem, wo sie liegen.

In der Geometrie geben wir diesen Winkeln spezielle Namen. Das hilft uns später, fehlende Winkel ganz einfach zu bestimmen, ohne sie messen zu müssen. Lass uns herausfinden, wie wir diese Winkelpaare erkennen und unterscheiden können!

Vorwissen

Schnittpunkt: Der Punkt, an dem sich zwei gerade Linien (Geraden) treffen und kreuzen. Beispiel: Ein X hat genau einen Schnittpunkt in der Mitte.
Parallele Geraden: Zwei gerade Linien, die überall genau den gleichen Abstand zueinander haben und sich niemals berühren. Beispiel: Die beiden Metallschienen von Bahngleisen sind parallel zueinander.

Aufgabentyp 1: Winkel an einer einzigen Kreuzung

Um Winkel erkennen zu können, schauen wir uns zuerst einfache Kreuzungen an. Wenn sich zwei Geraden schneiden, entsteht eine Kreuzung mit vier Winkeln. Je nachdem, welche zwei Winkel wir betrachten, haben sie einen bestimmten Namen:

Scheitelwinkel Zwei Winkel, die sich an der Kreuzung genau gegenüberliegen, nennen wir Scheitelwinkel. Sie schauen sich quasi an.

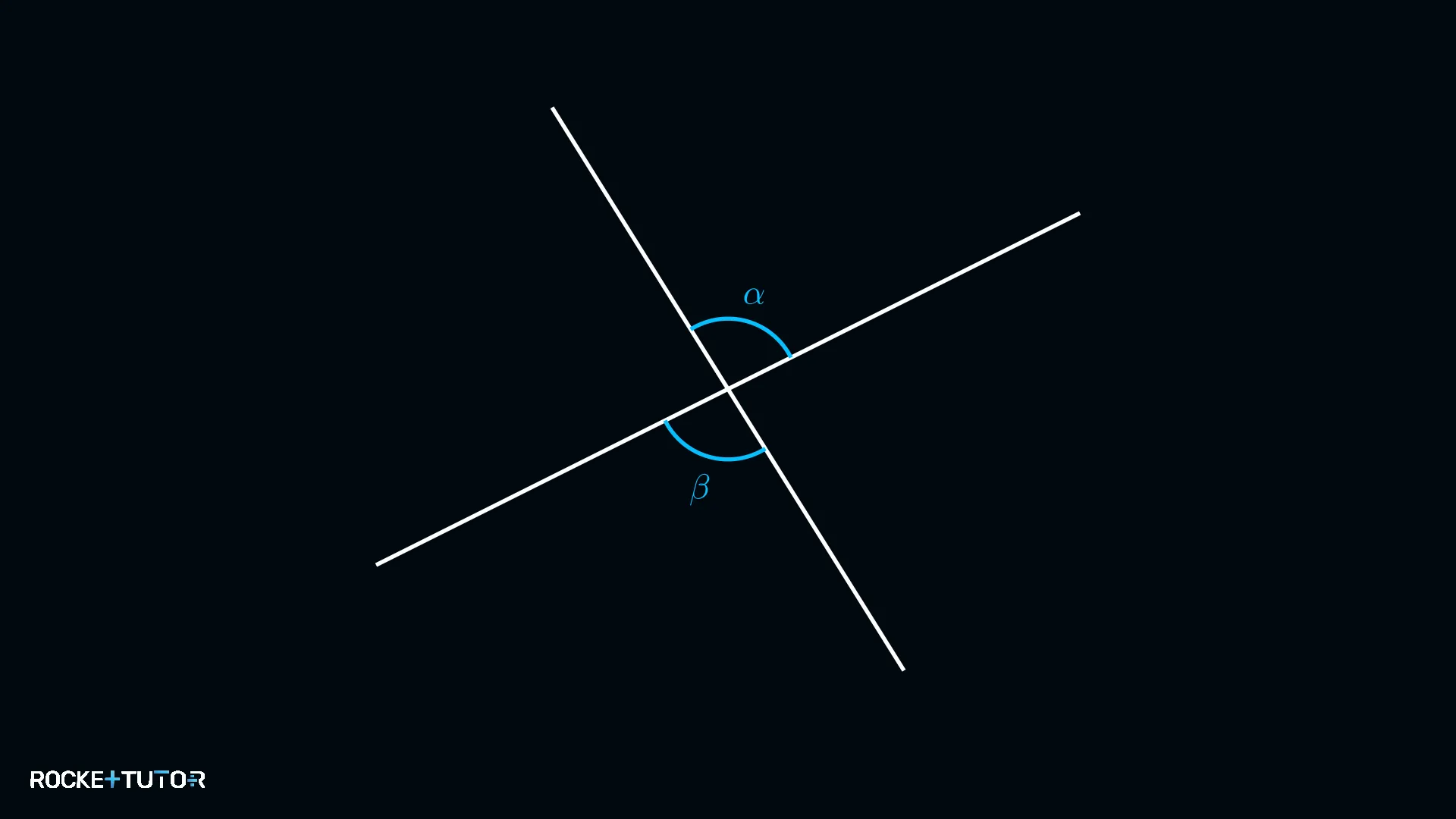

Im Bild oben sind $\textcolor{#08BFFF}{\alpha}$ und $\textcolor{#08BFFF}{\beta}$ Scheitelwinkel.

Nebenwinkel Zwei Winkel, die an der Kreuzung direkt nebeneinanderliegen, nennen wir Nebenwinkel. Sie teilen sich eine Linie und bilden zusammen eine gerade Linie.

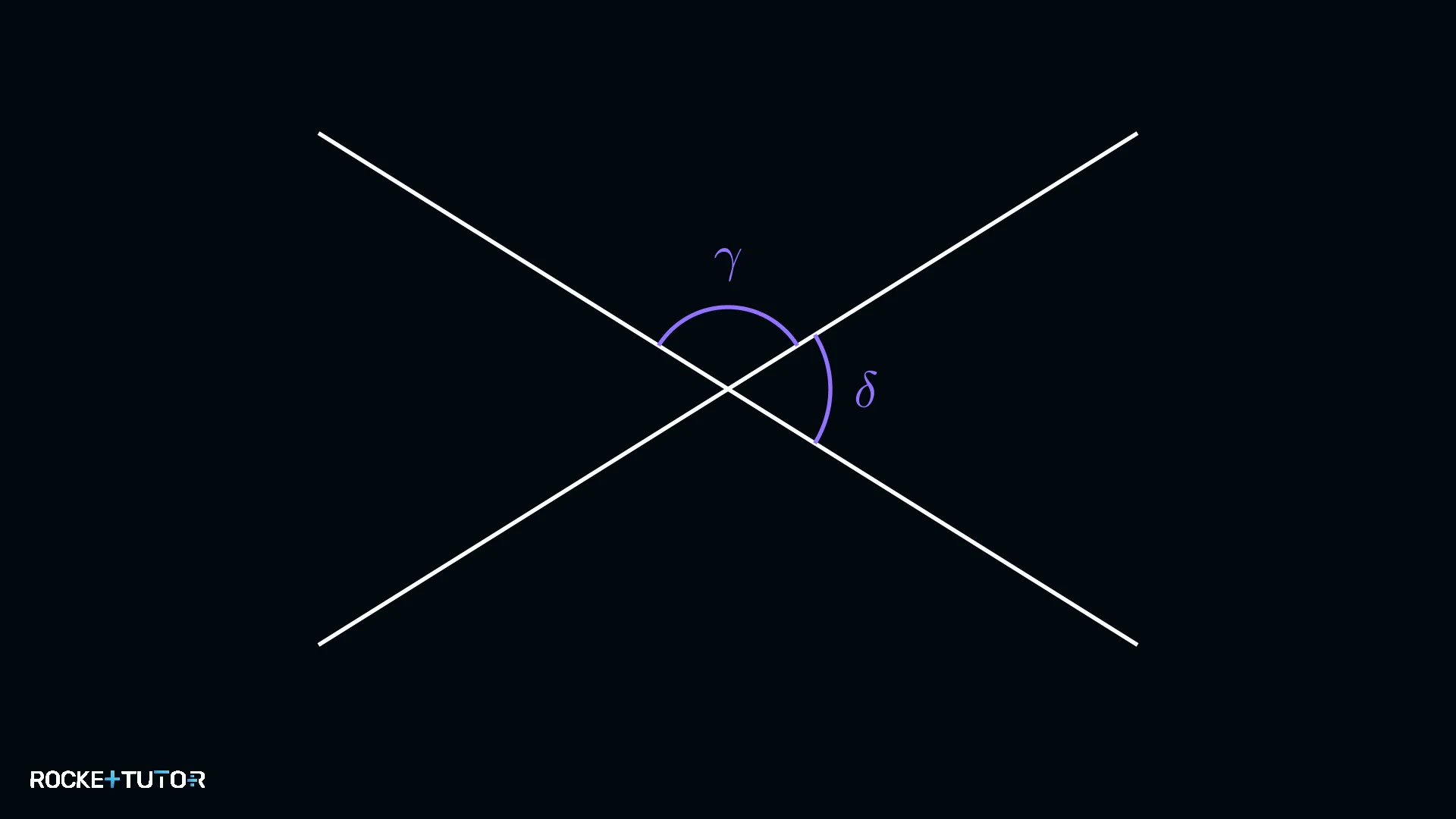

Im Bild oben sind $\textcolor{#9570FF}{\gamma}$ und $\textcolor{#9570FF}{\delta}$ Nebenwinkel.

Unabhängige Winkel An einer einfachen Kreuzung von genau zwei Geraden ist jedes Winkelpaar zwingend entweder ein Scheitelwinkel oder ein Nebenwinkel. Unabhängige Winkel entstehen erst, wenn wir Winkel an unterschiedlichen Kreuzungen betrachten, die keine besondere Beziehung zueinander haben.

Schritt-für-Schritt-Anleitung

Prüfe, ob die Winkel an derselben Kreuzung liegen.
Liegen sie sich genau gegenüber? Dann sind es Scheitelwinkel.
Liegen sie direkt nebeneinander? Dann sind es Nebenwinkel.
Liegen sie an verschiedenen Kreuzungen ohne parallele Geraden? Dann sind es unabhängige Winkel.

Durchgerechnete Beispiele

Beispiel 1

Aufgabe

Betrachte das folgende Bild. Bestimme für jedes Winkelpaar, ob es sich um Scheitelwinkel, Nebenwinkel oder unabhängige Winkel handelt.

(1) $\alpha$ und $\beta$ (2) $\alpha$ und $\gamma$ (3) $\alpha$ und $\delta$

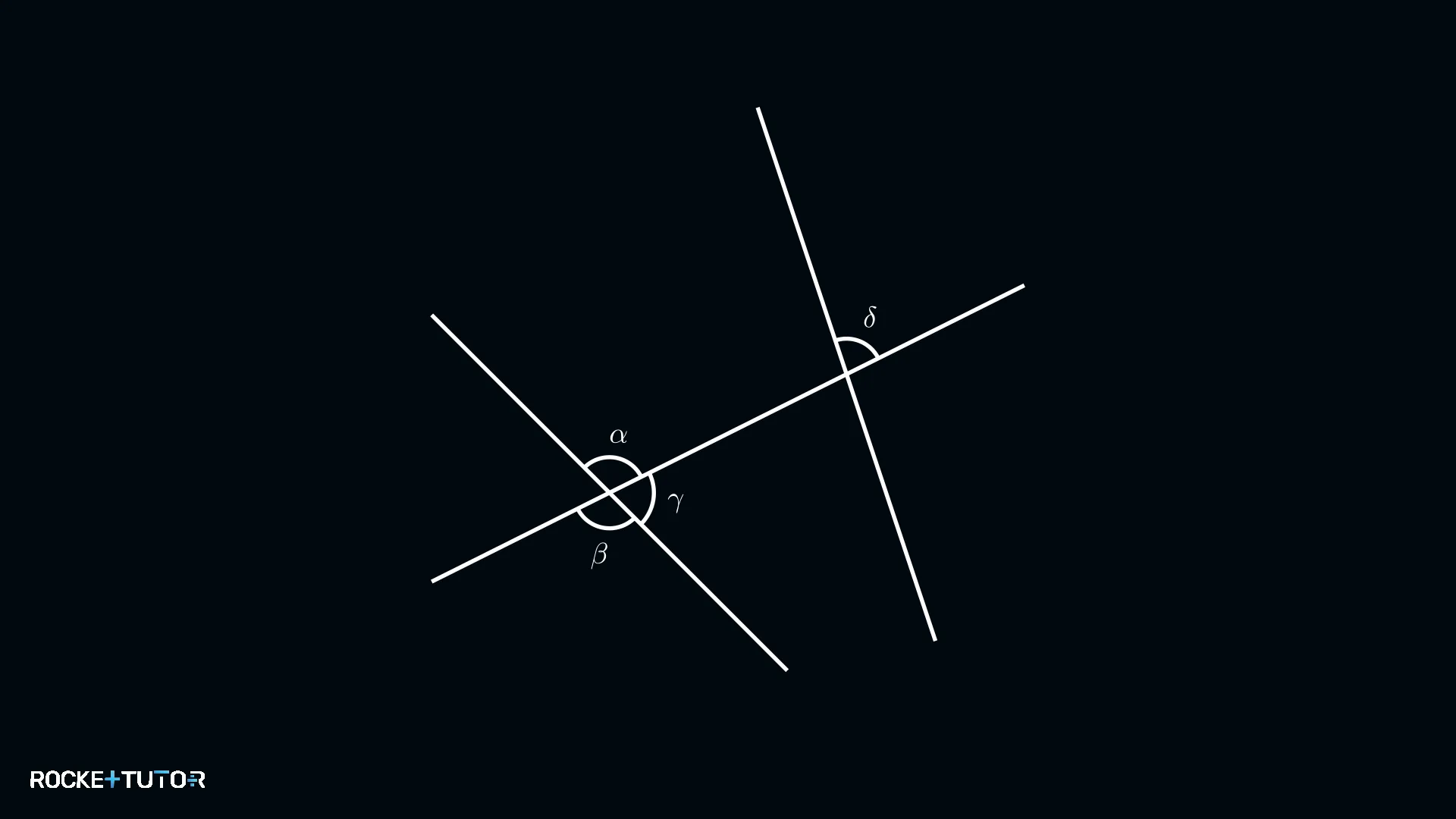

Winkel an zwei sich schneidenden Geraden

Fortschritt

3 / 3

Schritt 1
Beziehung von $\alpha$ und $\beta$ bestimmen
Wir schauen uns an, wo $\alpha$ und $\beta$ liegen. Beide Winkel befinden sich an derselben Kreuzung. Sie liegen sich genau gegenüber.
Schritt 2
Beziehung von $\alpha$ und $\gamma$ bestimmen
Auch $\alpha$ und $\gamma$ liegen an derselben Kreuzung. Sie liegen jedoch nicht gegenüber, sondern direkt nebeneinander auf einer gemeinsamen Geraden.
Schritt 3 · Ergebnis
Beziehung von $\alpha$ und $\delta$ bestimmen
Der Winkel $\alpha$ liegt an der ersten Kreuzung, der Winkel $\delta$ liegt an einer völlig anderen Kreuzung. Da die Geraden nicht parallel sind, gibt es hier keine besondere Beziehung.

Ergebnis:

(1) $\alpha$ und $\beta$ sind Scheitelwinkel. (2) $\alpha$ und $\gamma$ sind Nebenwinkel. (3) $\alpha$ und $\delta$ sind unabhängige Winkel.

Quiz zu Winkel erkennen: Teste dein Wissen

Löse eine kostenlose Quizfrage zu Winkel erkennen und prüfe, ob du die wichtigsten Schritte verstanden hast.

Quizfrage 1 zu Winkel erkennen

Was versteht man in der Geometrie unter parallelen Geraden?

Quizfrage 2 zu Winkel erkennen

Nur mit Account

Wie nennt man zwei Winkel, die sich an einer einfachen Kreuzung genau gegenüberliegen?

Übungsaufgabe zu Winkel erkennen

Nur mit Account

Kostenlos freischalten

Aufgabentyp 2: Winkel an parallelen Geraden

Jetzt betrachten wir zwei Kreuzungen. Das passiert, wenn zwei parallele Geraden von einer dritten Gerade geschnitten werden. Auch hier gibt es besondere Winkelpaare, die du beim Winkel erkennen im Blick haben solltest:

Stufenwinkel Stell dir vor, du fährst mit einem Aufzug von der unteren Kreuzung zur oberen Kreuzung. Ein Stufenwinkel liegt an der neuen Kreuzung an genau der gleichen Stelle (zum Beispiel beide oben rechts).

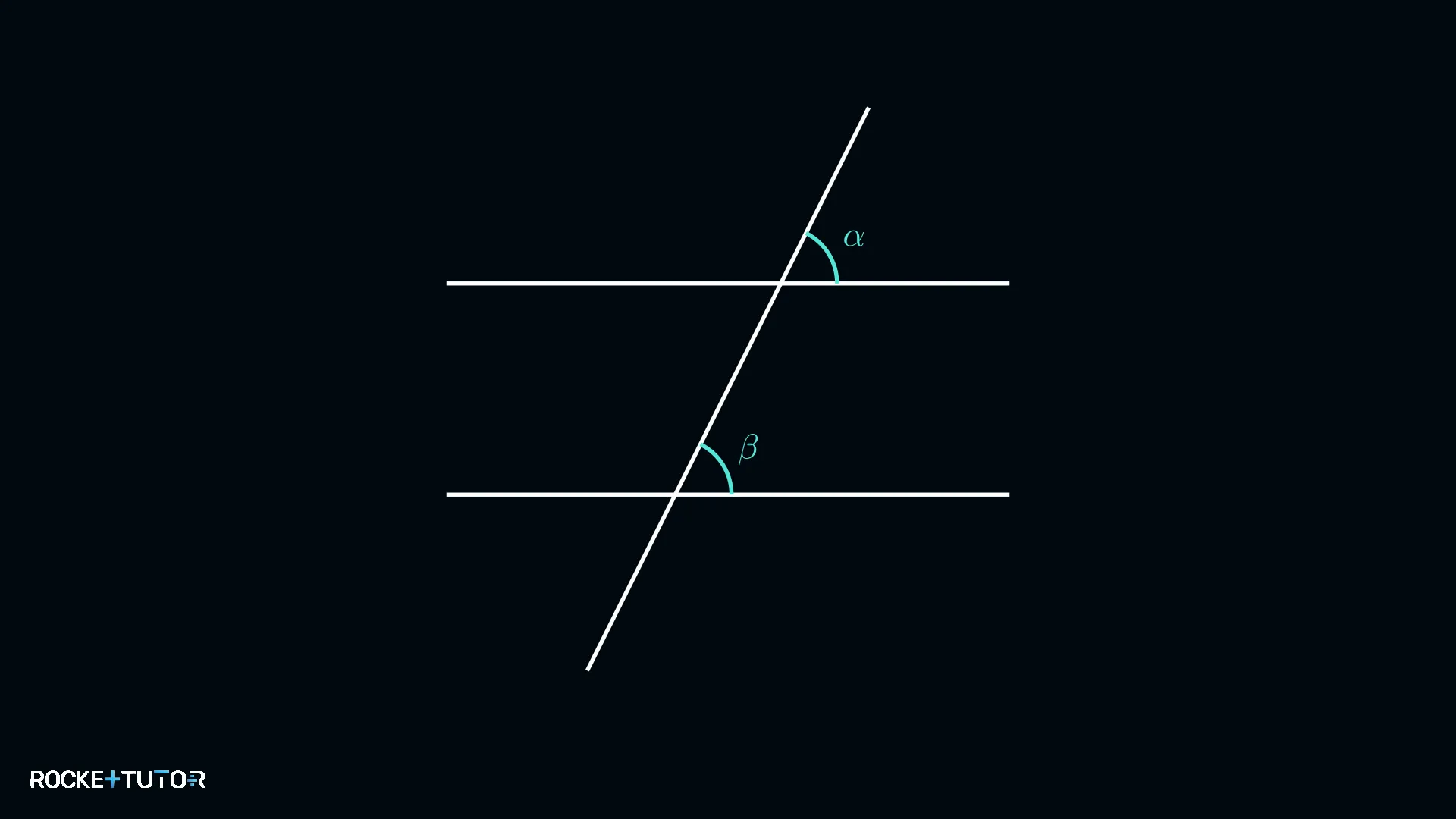

Im Bild sind $\textcolor{#53E5D6}{\alpha}$ und $\textcolor{#53E5D6}{\beta}$ Stufenwinkel, weil sie beide an ihrer Kreuzung oben rechts liegen.

Wechselwinkel Ein Wechselwinkel wechselt die Seite. Er liegt an der anderen Kreuzung auf der gegenüberliegenden Seite der schneidenden Gerade und auch in der gegenüberliegenden Position (zum Beispiel einer unten links, der andere oben rechts).

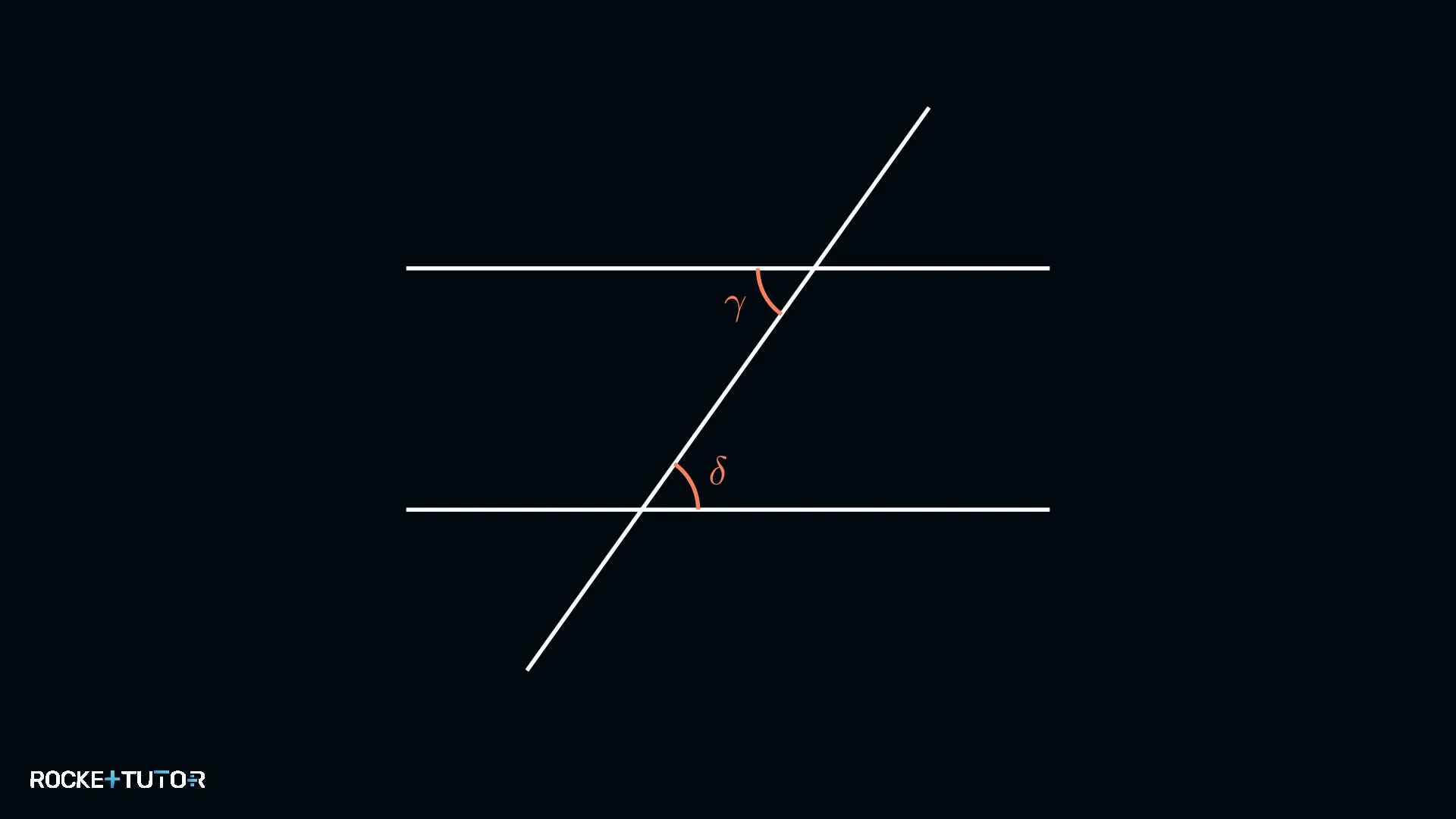

Im Bild sind $\textcolor{#FF7D57}{\gamma}$ und $\textcolor{#FF7D57}{\delta}$ Wechselwinkel. Sie liegen an verschiedenen Kreuzungen und genau spiegelverkehrt zueinander.
