Analyse elektrischer Stromkreise einfach erklärt: Regeln

Stell dir vor, du sitzt abends im Wohnzimmer und plötzlich brennt die Glühbirne deiner Leselampe durch. Zum Glück wird nicht das ganze Haus dunkel! Hast du dich jemals gefragt, warum der Fernseher und die Küchenlampe einfach weiterlaufen? Bei der Analyse elektrischer Stromkreise stoßen wir genau auf solche Alltagsphänomene.

Das Geheimnis dahinter ist die Parallelschaltung. In dieser Lektion lernst du, wie sich der elektrische Strom clevere Umwege sucht, wie man den Gesamtwiderstand berechnet und wie spezielle Bauteile dafür sorgen, dass sogar Lichterketten am Weihnachtsbaum weiterleuchten, wenn ein Lämpchen kaputt geht!

Vorwissen

• Ohmsches Gesetz: Beschreibt den Zusammenhang zwischen Spannung ($U$), Widerstand ($R$) und Stromstärke ($I$).

  Formel: $\textcolor{#08BFFF}{U} = \textcolor{#53E5D6}{R} \cdot \textcolor{#9570FF}{I}$

  Beispiel: Wenn an einem $\textcolor{#53E5D6}{10 \text{ }\Omega}$ Widerstand eine Spannung von $\textcolor{#08BFFF}{5 \text{ V}}$ anliegt, fließt ein Strom von $\textcolor{#9570FF}{0.5 \text{ A}}$.

• Reihen- und Parallelschaltung (Grundlagen): In einer Reihenschaltung fließt der Strom nacheinander durch alle Bauteile. In einer Parallelschaltung teilt sich der Strom auf verschiedene Zweige auf, aber die Spannung ist überall gleich.

  Beispiel: Zwei parallel geschaltete Lampen an einer $\textcolor{#08BFFF}{12 \text{ V}}$ Batterie erhalten beide genau $\textcolor{#08BFFF}{12 \text{ V}}$.

Aufgabentyp 1: Berechnen von Werten in Parallelschaltungen

Ein zentraler Teil der Analyse elektrischer Stromkreise ist das Berechnen von Parallelschaltungen. In einer Parallelschaltung hat der elektrische Strom mehrere Wege zur Auswahl. Stell dir das wie an einer Supermarktkasse vor: Je mehr Kassen geöffnet werden, desto geringer ist der Gesamtwiderstand für die Kunden, auch wenn eine Kasse vielleicht langsamer ist als die andere. Deshalb ist der Gesamtwiderstand in einer Parallelschaltung immer kleiner als der kleinste Einzelwiderstand!

Um den Gesamtwiderstand ($R_{ges}$) zu berechnen, addieren wir nicht die Widerstände selbst, sondern ihre Kehrwerte (Brüche):

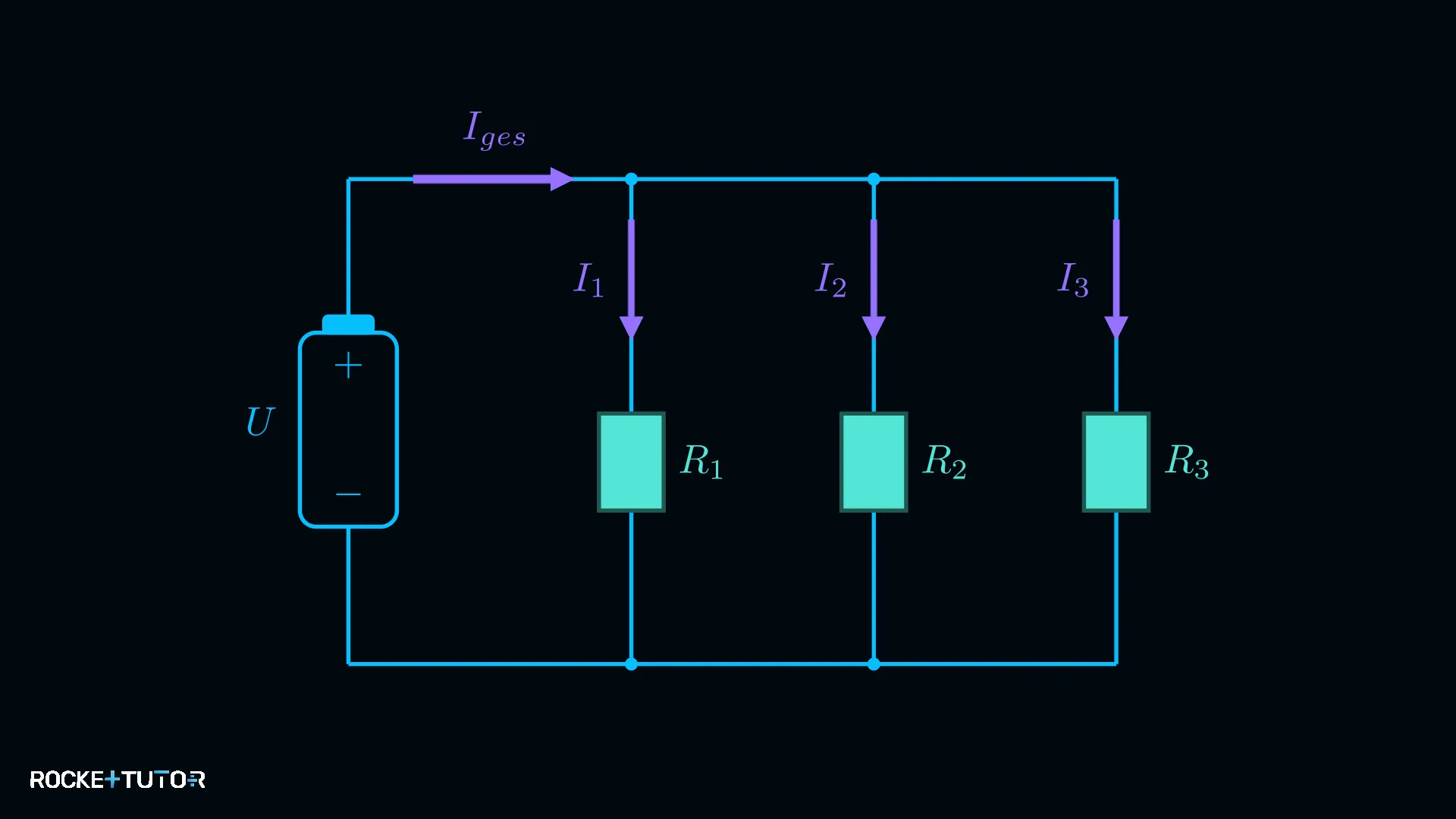

$\frac{1}{\textcolor{#53E5D6}{R_{ges}}} = \frac{1}{\textcolor{#53E5D6}{R_1}} + \frac{1}{\textcolor{#53E5D6}{R_2}} + \frac{1}{\textcolor{#53E5D6}{R_3}} + \dots$

Da die Spannung ($U$) in jedem Zweig gleich ist, können wir mit dem Ohmschen Gesetz ($\textcolor{#9570FF}{I} = \frac{\textcolor{#08BFFF}{U}}{\textcolor{#53E5D6}{R}}$) ganz einfach berechnen, wie viel Strom durch jeden einzelnen Weg fließt. Die Summe aller Teilströme ergibt dann den Gesamtstrom, der aus der Batterie fließt.

Schritt-für-Schritt-Anleitung

1. Gegebene Werte notieren: Schreibe alle Einzelwiderstände und die Spannung auf.
2. Gesamtwiderstand berechnen: Setze die Werte in die Kehrwert-Formel ein. Bringe die Brüche auf einen gemeinsamen Nenner, addiere sie und drehe das Endergebnis um (Kehrwert bilden), um $R_{ges}$ zu erhalten.
3. Teilströme berechnen: Verwende das Ohmsche Gesetz ($I = \frac{U}{R}$) für jeden einzelnen Zweig.
4. Gesamtstrom berechnen: Addiere alle Teilströme zusammen, um den Gesamtstrom ($I_{ges}$) zu finden.

Durchgerechnete Beispiele

Beispiel 1

Aufgabe

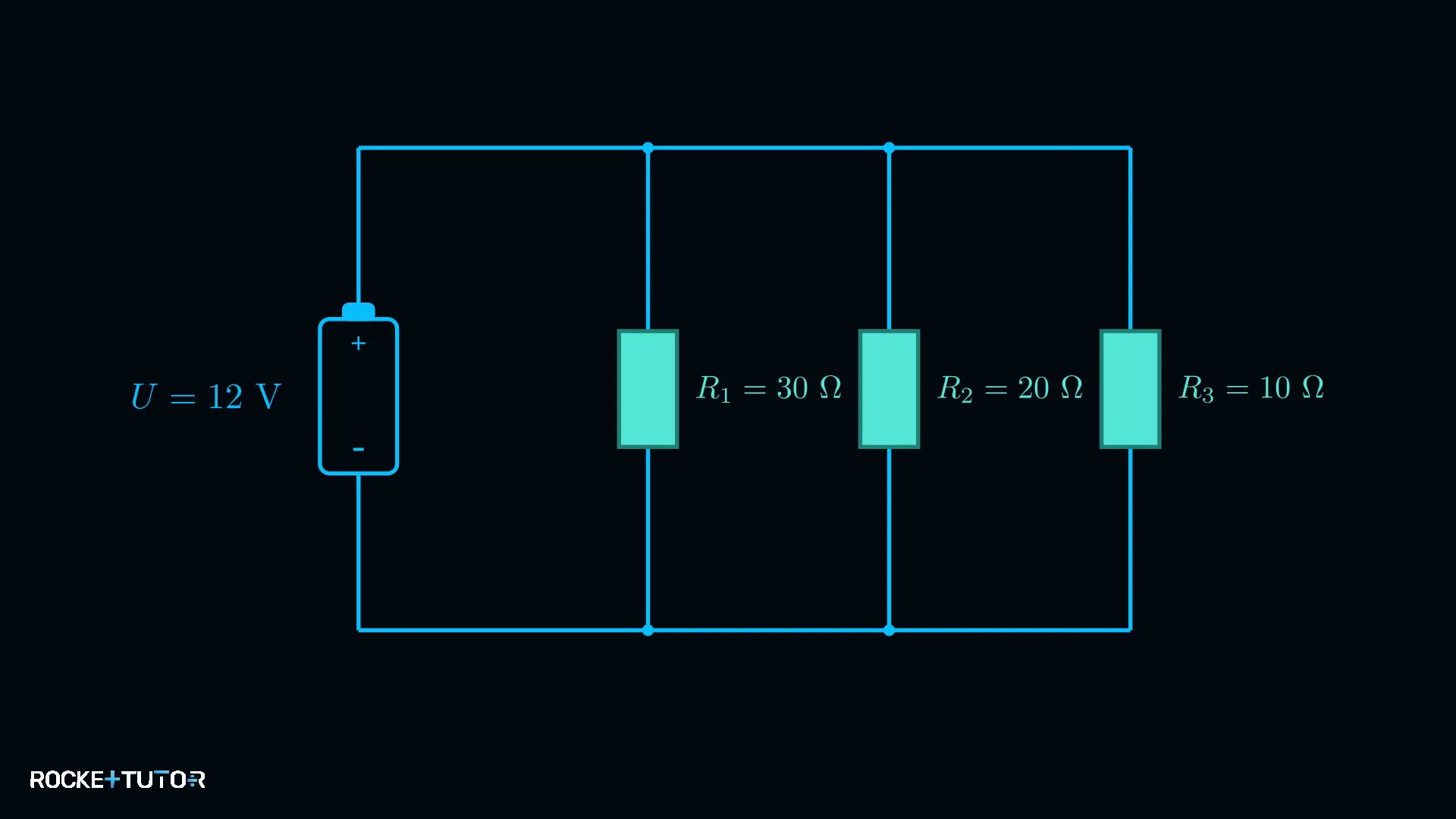

Drei Widerstände ($\textcolor{#53E5D6}{R_1} = \textcolor{#53E5D6}{30 \text{ }\Omega}$, $\textcolor{#53E5D6}{R_2} = \textcolor{#53E5D6}{20 \text{ }\Omega}$, $\textcolor{#53E5D6}{R_3} = \textcolor{#53E5D6}{10 \text{ }\Omega}$) sind parallel an eine Spannungsquelle mit $\textcolor{#08BFFF}{12 \text{ V}}$ angeschlossen. Berechne den Gesamtwiderstand $\textcolor{#53E5D6}{R_{ges}}$, die einzelnen Teilströme ($\textcolor{#9570FF}{I_1}$, $\textcolor{#9570FF}{I_2}$, $\textcolor{#9570FF}{I_3}$) und den Gesamtstrom $\textcolor{#9570FF}{I_{ges}}$.

Lösung Schritt für Schritt

Fortschritt

4 / 4

1. 1
   Schritt 1
   Gegebene Werte notieren

   Gegeben: $\textcolor{#53E5D6}{R_1} = \textcolor{#53E5D6}{30 \text{ }\Omega}$, $\textcolor{#53E5D6}{R_2} = \textcolor{#53E5D6}{20 \text{ }\Omega}$, $\textcolor{#53E5D6}{R_3} = \textcolor{#53E5D6}{10 \text{ }\Omega}$, $\textcolor{#08BFFF}{U} = \textcolor{#08BFFF}{12 \text{ V}}$. Gesucht: $\textcolor{#53E5D6}{R_{ges}}$, $\textcolor{#9570FF}{I_1}$, $\textcolor{#9570FF}{I_2}$, $\textcolor{#9570FF}{I_3}$, $\textcolor{#9570FF}{I_{ges}}$.

2. 2
   Schritt 2
   Gesamtwiderstand berechnen

   Wir setzen die Werte in die Formel ein: $\frac{1}{\textcolor{#53E5D6}{R_{ges}}} = \frac{1}{\textcolor{#53E5D6}{30 \text{ }\Omega}} + \frac{1}{\textcolor{#53E5D6}{20 \text{ }\Omega}} + \frac{1}{\textcolor{#53E5D6}{10 \text{ }\Omega}}$ Wir bringen alles auf den gemeinsamen Nenner $60$: $\frac{1}{\textcolor{#53E5D6}{R_{ges}}} = \frac{2}{\textcolor{#53E5D6}{60 \text{ }\Omega}} + \frac{3}{\textcolor{#53E5D6}{60 \text{ }\Omega}} + \frac{6}{\textcolor{#53E5D6}{60 \text{ }\Omega}}$ $\frac{1}{\textcolor{#53E5D6}{R_{ges}}} = \frac{11}{\textcolor{#53E5D6}{60 \text{ }\Omega}}$ Jetzt drehen wir den Bruch um (Kehrwert), um $\textcolor{#53E5D6}{R_{ges}}$ zu bekommen: $\textcolor{#53E5D6}{R_{ges}} = \frac{\textcolor{#53E5D6}{60 \text{ }\Omega}}{11}$ $\textcolor{#53E5D6}{R_{ges}} \approx \textcolor{#53E5D6}{5.45 \text{ }\Omega}$

3. 3
   Schritt 3
   Teilströme berechnen

   Da die Spannung überall $\textcolor{#08BFFF}{12 \text{ V}}$ beträgt, berechnen wir jeden Zweig einzeln: $\textcolor{#9570FF}{I_1} = \frac{\textcolor{#08BFFF}{12 \text{ V}}}{\textcolor{#53E5D6}{30 \text{ }\Omega}} = \textcolor{#9570FF}{0.4 \text{ A}}$ $\textcolor{#9570FF}{I_2} = \frac{\textcolor{#08BFFF}{12 \text{ V}}}{\textcolor{#53E5D6}{20 \text{ }\Omega}} = \textcolor{#9570FF}{0.6 \text{ A}}$ $\textcolor{#9570FF}{I_3} = \frac{\textcolor{#08BFFF}{12 \text{ V}}}{\textcolor{#53E5D6}{10 \text{ }\Omega}} = \textcolor{#9570FF}{1.2 \text{ A}}$

4. 4
   Schritt 4 · Ergebnis
   Gesamtstrom berechnen

   Wir addieren die Teilströme: $\textcolor{#9570FF}{I_{ges}} = \textcolor{#9570FF}{0.4 \text{ A}} + \textcolor{#9570FF}{0.6 \text{ A}} + \textcolor{#9570FF}{1.2 \text{ A}}$ $\textcolor{#9570FF}{I_{ges}} = \textcolor{#9570FF}{2.2 \text{ A}}$

Ergebnis:

Der Gesamtwiderstand beträgt ca. $\textcolor{#53E5D6}{5.45 \text{ }\Omega}$ und der Gesamtstrom liegt bei $\textcolor{#9570FF}{2.2 \text{ A}}$. Realitätscheck: Der Gesamtwiderstand ($\textcolor{#53E5D6}{5.45 \text{ }\Omega}$) ist kleiner als der kleinste Einzelwiderstand ($\textcolor{#53E5D6}{10 \text{ }\Omega}$). Das Ergebnis macht physikalisch Sinn!

Aufgabentyp 2: Thermistoren (NTC) in Kombinationsschaltungen

Ein Thermistor, genauer gesagt ein NTC (Negative Temperature Coefficient) oder Heißleiter, ist ein ganz besonderer Widerstand. Sein Verhalten lässt sich in einer einfachen Regel zusammenfassen: Wenn er kalt ist, ist sein Widerstand extrem hoch. Wenn er sich erwärmt, sinkt sein Widerstand drastisch.

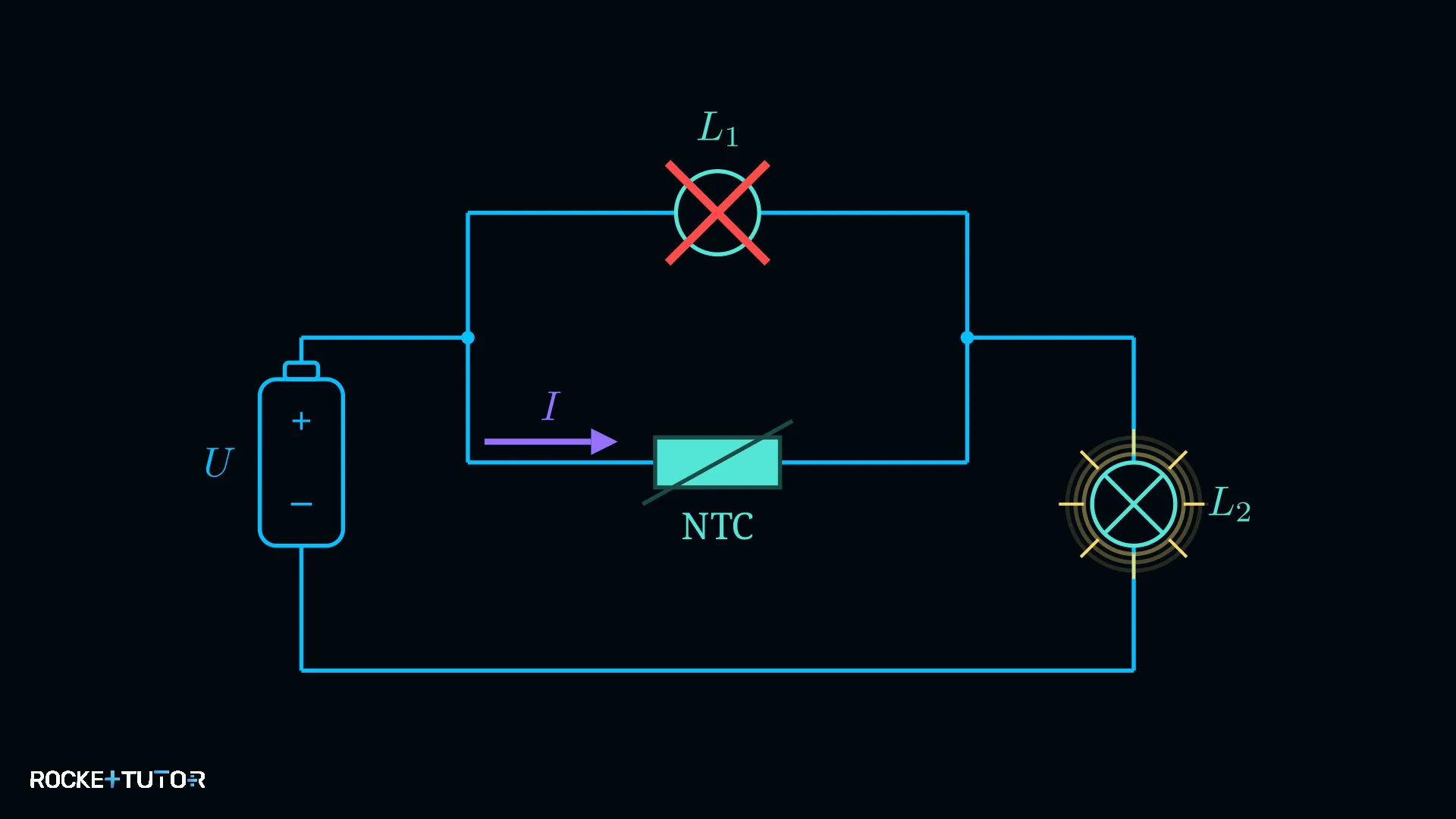

Real-World Context: Lichterketten am Weihnachtsbaum. Früher waren alle Lämpchen in einer einfachen Reihenschaltung verbunden. Wenn ein Lämpchen durchbrannte, war der Stromkreis unterbrochen und die ganze Kette blieb dunkel. Moderne Lichterketten nutzen einen Trick: Parallel zu jedem Lämpchen ist ein winziger NTC geschaltet.

Solange das Lämpchen funktioniert, ist der NTC kalt und hat einen sehr hohen Widerstand. Der Strom ist "faul" und nimmt fast vollständig den einfachen Weg durch das leuchtende Lämpchen.

Brennt das Lämpchen nun durch, ist dieser Weg blockiert. Der gesamte Strom muss sich nun durch den NTC quetschen. Weil der NTC anfangs einen hohen Widerstand hat, entsteht Reibung und er wird heiß. Durch die Hitze sinkt sein Widerstand plötzlich ab. Er wird zu einer perfekten Umleitung (Bypass), der Strom kann wieder ungehindert fließen und alle anderen Lämpchen der Kette leuchten weiter!

Durchgerechnete Beispiele

Wichtige Erkenntnisse

• In einer Parallelschaltung ist der Gesamtwiderstand immer kleiner als der kleinste Einzelwiderstand.
• Die Formel für den Gesamtwiderstand lautet: $\frac{1}{\textcolor{#53E5D6}{R_{ges}}} = \frac{1}{\textcolor{#53E5D6}{R_1}} + \frac{1}{\textcolor{#53E5D6}{R_2}} + \dots$
• Ein NTC (Heißleiter) hat im kalten Zustand einen hohen Widerstand. Wird er heiß, sinkt sein Widerstand stark ab.
• In Lichterketten dienen parallel geschaltete NTCs als automatische Umleitung, damit die Kette weiterleuchtet, wenn eine Lampe ausfällt.
