Anwendungen der Fluid- und Gasmechanik einfach erklärt

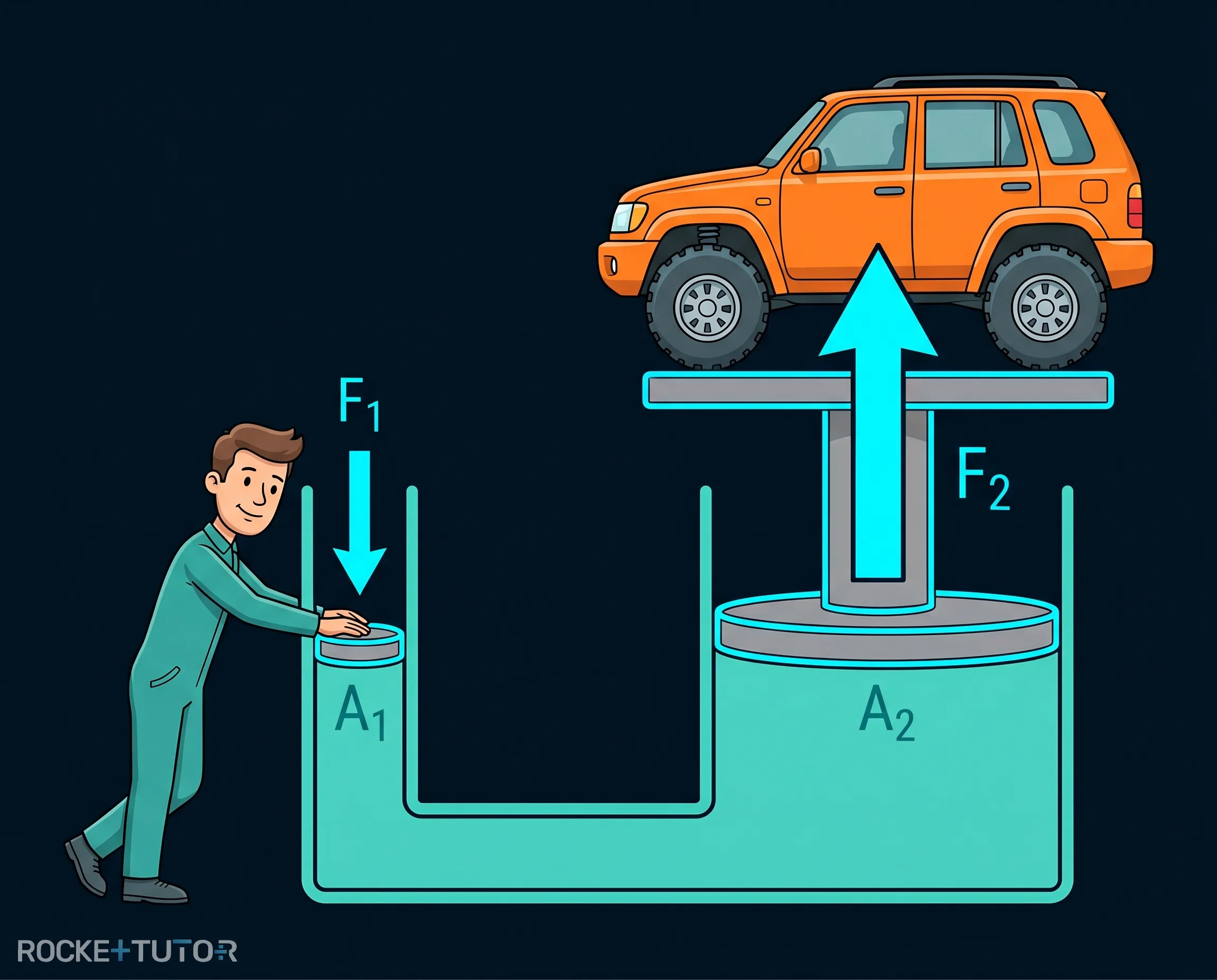

Stell dir vor, du könntest ein zwei Tonnen schweres Auto mit nur einer Hand anheben. Klingt wie ein Superhelden-Film? In der Realität passiert das jeden Tag in Autowerkstätten!

Das Geheimnis dahinter sind Flüssigkeiten und Gase. Wenn wir die Anwendungen der Fluid- und Gasmechanik verstehen und wissen, wie sich Druck in geschlossenen Systemen verhält, können wir winzige Kräfte in riesige verwandeln, Flugzeuge sicher in extremen Höhen fliegen lassen und sogar erklären, warum an Flugzeugflügeln plötzlich Wolken aus dem Nichts entstehen. Lass uns herausfinden, wie wir diese unsichtbaren Kräfte kontrollieren können!

Vorwissen

• Druck ($p$): Druck ist die Kraft, die auf eine bestimmte Fläche wirkt.

  Formel: $p = \frac{F}{A}$ (Druck = Kraft geteilt durch Fläche)

  Beispiel: Ein Elefant übt einen großen Druck auf den Boden aus, weil seine Gewichtskraft ($F$) groß ist.

• Kreisfläche ($A$): Die Fläche eines runden Kolbens oder Rohrs.

  Formel: $A = \pi \cdot r^{2}$ (Fläche = Pi mal Radius ins Quadrat)

  Beispiel: Ein Rohr mit einem Radius von $2 \text{ m}$ hat eine Fläche von etwa $12.57 \text{ m}^{2}$.

Aufgabentyp 1: Das Pascalsche Prinzip und hydraulische Systeme

Wenn du eine Flüssigkeit in ein geschlossenes System (wie ein Rohr mit zwei Kolben) einsperrst und auf der einen Seite drückst, passiert etwas Besonderes: Der Druck breitet sich in der Flüssigkeit in alle Richtungen völlig gleichmäßig aus. Das nennt man das Pascalsche Prinzip.

Alltagsbezug: Das ist das Prinzip hinter den Bremsen in einem Auto oder einer hydraulischen Hebebühne.

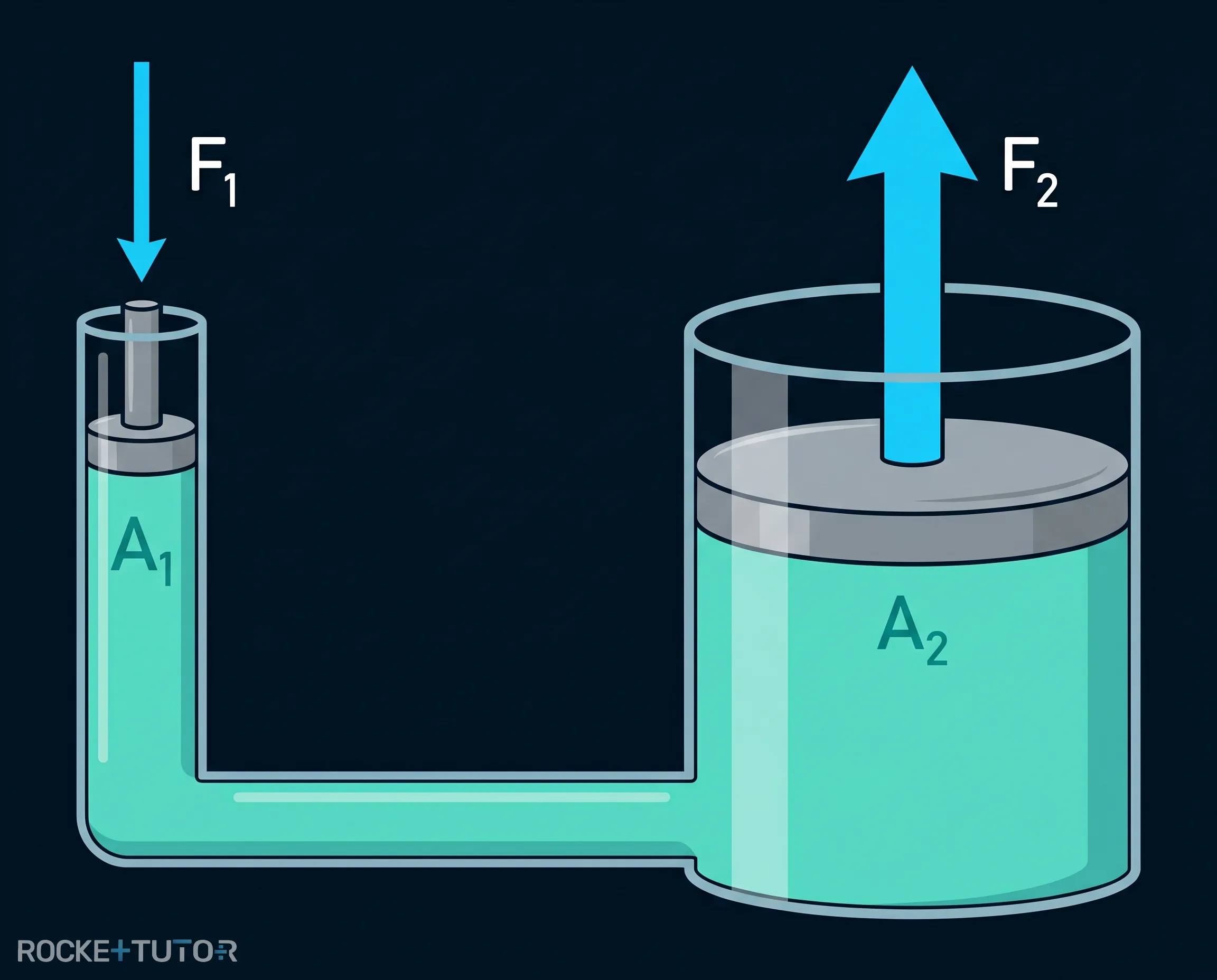

Stell dir zwei verbundene Spritzen vor. Die eine hat eine kleine Fläche, die andere eine große Fläche. Weil der Druck ($p$) überall gleich ist, gilt:

$\textcolor{#08BFFF}{p_{1}} = \textcolor{#9570FF}{p_{2}}$

Wenn wir die Formel für den Druck ($p = \frac{F}{A}$) einsetzen, erhalten wir die hydraulische Übertragungsgleichung:

$\frac{\textcolor{#08BFFF}{F_{1}}}{\textcolor{#08BFFF}{A_{1}}} = \frac{\textcolor{#9570FF}{F_{2}}}{\textcolor{#9570FF}{A_{2}}}$

Das Geniale daran: Wenn die Fläche des zweiten Kolbens viel größer ist, wird auch die Kraft viel größer! Du tauschst also eine kleine Kraft gegen eine große Kraft ein.

Wichtig: Wie dick oder dünn der Verbindungsschlauch zwischen den beiden Kolben ist, spielt überhaupt keine Rolle. Nur die Flächen der beiden Kolben bestimmen, wie stark die Kraft verstärkt wird.

Schritt-für-Schritt-Anleitung

1. Werte sortieren: Schreibe auf, was für den kleinen Kolben (1) und was für den großen Kolben (2) gegeben ist. Achte darauf, dass die Einheiten gleich sind (z. B. beide Flächen in $\text{cm}^{2}$).
2. Gleichung aufstellen: Schreibe die Grundformel auf: $\frac{F_{1}}{A_{1}} = \frac{F_{2}}{A_{2}}$.
3. Formel umstellen: Wenn du die große Kraft $F_{2}$ suchst, musst du die Gleichung so umstellen, dass $F_{2}$ alleine steht. Multipliziere dafür beide Seiten mit $A_{2}$.
4. Werte einsetzen und ausrechnen: Setze die Zahlen ein und berechne das Ergebnis. Die Flächeneinheiten kürzen sich weg, und die Krafteinheit (Newton) bleibt übrig.

Durchgerechnete Beispiele

Aufgabentyp 2: Atmosphärendruck und Druckunterschiede

Je höher du in den Himmel steigst, desto dünner wird die Luft und desto geringer wird der atmosphärische Druck (Luftdruck). Auf Meereshöhe beträgt der Druck etwa $1013 \text{ hPa}$ (Hektopascal). In $12 \text{ km}$ Höhe, wo große Flugzeuge fliegen, ist der Druck extrem niedrig.

Damit Passagiere in dieser Höhe normal atmen können, wird die Kabine unter Druck gesetzt. Aber warum pumpt man die Kabine nicht einfach auf den gemütlichen Druck von Meereshöhe ($1013 \text{ hPa}$) auf?

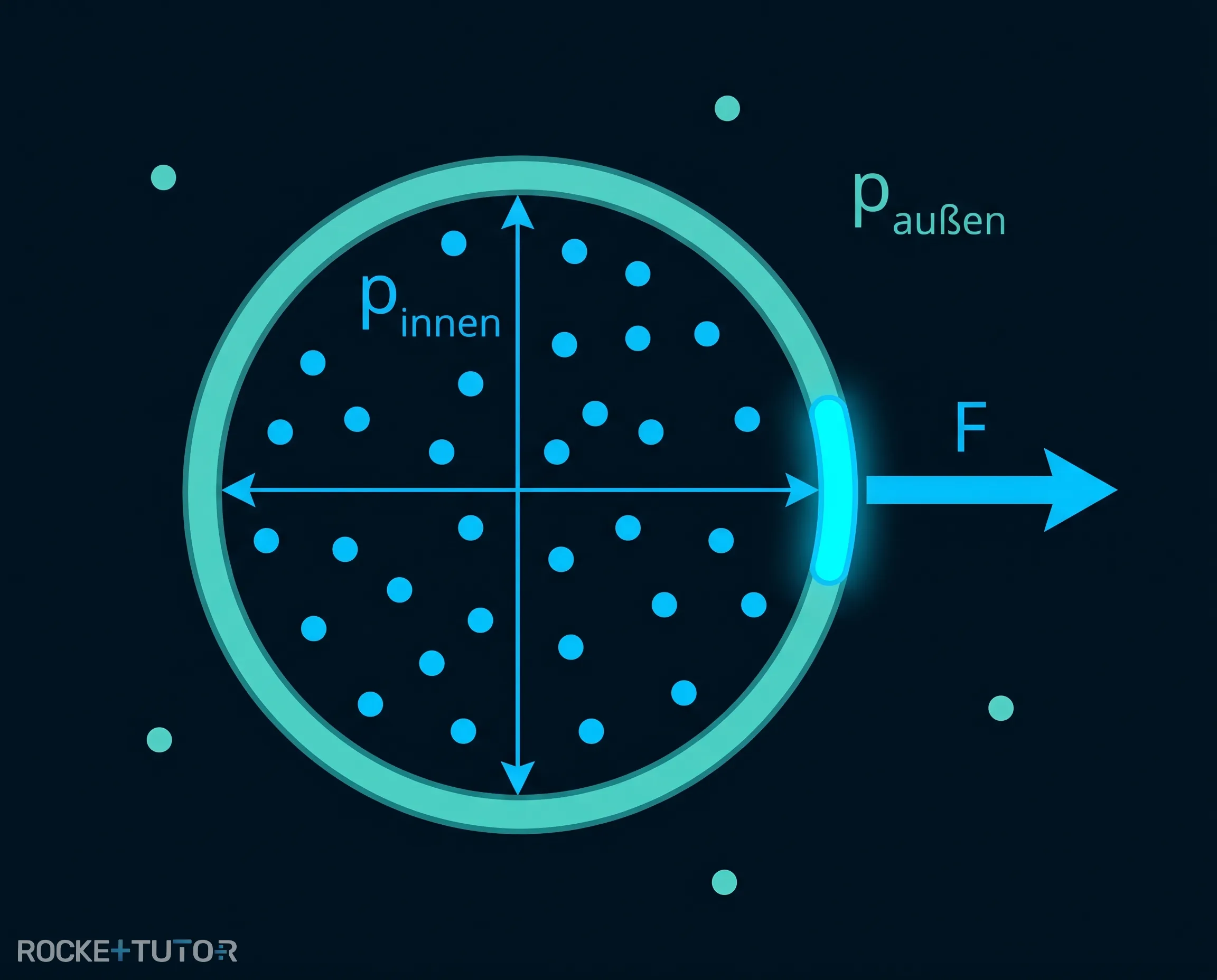

Stell dir das Flugzeug wie einen Luftballon vor. Wenn der Druck innen sehr hoch und außen sehr niedrig ist, entsteht ein massiver Druckunterschied ($\Delta p$). Dieser Unterschied drückt mit enormer Kraft von innen gegen die Flugzeughülle und die Fenster.

Wäre der Innendruck auf Meereshöhe eingestellt, wäre der Druckunterschied so gewaltig, dass das Flugzeug platzen könnte! Deshalb wählt man einen Kompromiss: Der Druck in der Kabine entspricht etwa dem Luftdruck auf $2000 \text{ m}$ Höhe (z. B. auf einem Berg). Das reicht zum Atmen, hält aber die strukturellen Kräfte auf die Fenster und den Rumpf in einem sicheren Bereich.

Die Kraft, die durch diesen Unterschied auf eine Fläche (wie ein Fenster) wirkt, berechnet man so:

$F = \Delta p \cdot A$

• $F$ = Resultierende Kraft in Newton ($\text{N}$)
• $\Delta p$ = Druckdifferenz ($\textcolor{#08BFFF}{p_{innen}} - \textcolor{#9570FF}{p_{au\beta en}}$) in Pascal ($\text{Pa}$)
• $A$ = Fläche in Quadratmetern ($\text{m}^{2}$)

Schritt-für-Schritt-Anleitung

1. Drücke ablesen und Differenz berechnen: Lies den Innendruck und den Außendruck ab. Berechne den Unterschied: $\Delta p = p_{innen} - p_{au\beta en}$.
2. Einheiten anpassen: Achtung! Oft ist der Druck in Hektopascal ($\text{hPa}$) angegeben. Für die Formel brauchst du aber Pascal ($\text{Pa}$ oder $\text{N/m}^{2}$). Regel: $1 \text{ hPa} = 100 \text{ Pa}$. Multipliziere deinen Wert also mit $100$.
3. Fläche überprüfen: Stelle sicher, dass die Fläche ($A$) in Quadratmetern ($\text{m}^{2}$) angegeben ist.
4. Kraft berechnen: Setze die Werte in die Formel $F = \Delta p \cdot A$ ein und berechne die Kraft in Newton ($\text{N}$).

Durchgerechnete Beispiele

Beispiel 1

Aufgabe

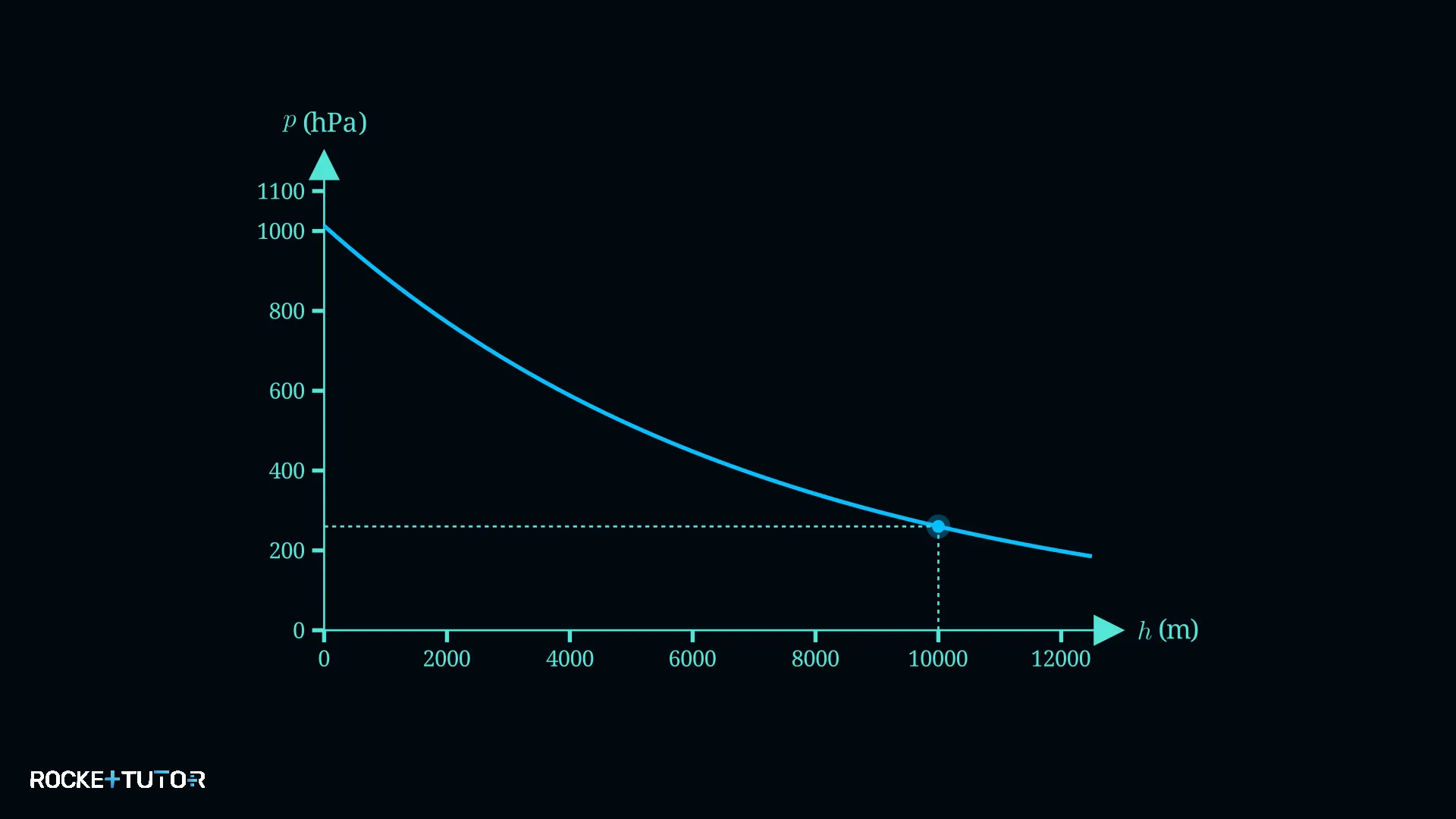

Ein Flugzeug fliegt in $10.000 \text{ m}$ Höhe. Ein Blick auf das Druckdiagramm zeigt, dass der Außendruck dort $260 \text{ hPa}$ beträgt. In der Kabine wird ein Druck von $800 \text{ hPa}$ aufrechterhalten. Ein Kabinenfenster hat eine Fläche von $0.1 \text{ m}^{2}$. Berechne die Kraft, die aufgrund des Druckunterschieds nach außen auf das Fenster drückt.

Lösung Schritt für Schritt

Fortschritt

4 / 4

1. 1
   Schritt 1
   Drücke ablesen und Differenz berechnen

   $\textcolor{#08BFFF}{p_{innen}} = 800 \text{ hPa}$ $\textcolor{#9570FF}{p_{au\beta en}} = 260 \text{ hPa}$ $\Delta p = 800 \text{ hPa} - 260 \text{ hPa} = 540 \text{ hPa}$

2. 2
   Schritt 2
   Einheiten anpassen

   Wir müssen Hektopascal in Pascal umrechnen: $\Delta p = 540 \cdot 100 \text{ Pa} = 54000 \text{ Pa}$ (oder $\text{N/m}^{2}$)

3. 3
   Schritt 3
   Fläche überprüfen

   Die Fläche ist bereits passend angegeben: $A = 0.1 \text{ m}^{2}$.

4. 4
   Schritt 4 · Ergebnis
   Kraft berechnen

   $F = \Delta p \cdot A$ $F = 54000 \text{ N/m}^{2} \cdot 0.1 \text{ m}^{2}$ $F = 5400 \text{ N}$

Ergebnis:

Auf das Fenster wirkt eine Kraft von $5400 \text{ N}$ nach außen. (Plausibilitätsprüfung: $5400 \text{ N}$ entsprechen ungefähr der Gewichtskraft von $540 \text{ kg}$. Das ist eine enorme Belastung für ein kleines Fenster und erklärt, warum Flugzeugfenster so dick und stabil gebaut sein müssen!)

Aufgabentyp 3: Aerodynamische Druckeffekte und Wolkenscheiben

Flugzeuge fliegen, weil ihre Tragflächen (Flügel) Druckunterschiede erzeugen. Die Luft strömt so um den Flügel, dass unter dem Flügel ein hoher Druck und über dem Flügel ein niedriger Druck entsteht. Der hohe Druck von unten drückt das Flugzeug nach oben – das ist der aerodynamische Auftrieb.

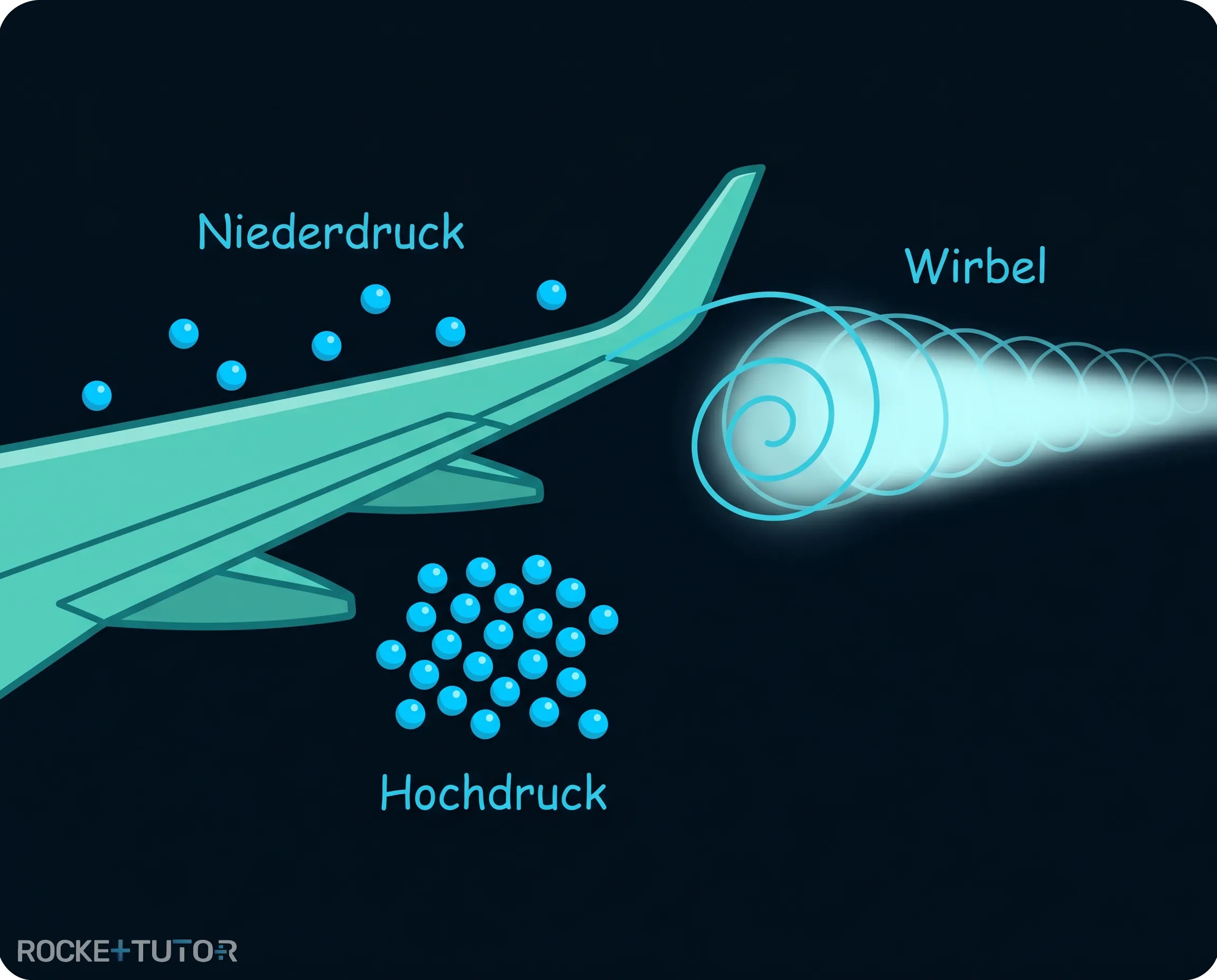

Manchmal kannst du diese Druckunterschiede sogar mit bloßem Auge sehen! Vielleicht hast du schon einmal weiße Nebelstreifen oder kleine Wolken gesehen, die sich direkt an den Flügelspitzen eines Flugzeugs bilden (sogenannte Randwirbel oder der Wolkenscheibeneffekt).

Wie entsteht dieser Nebel aus dem Nichts?

1. An bestimmten Stellen am Flügel (besonders an den Spitzen) fällt der Luftdruck extrem schnell ab.
2. Ein physikalisches Gesetz besagt: Wenn der Druck eines Gases plötzlich sinkt, kühlt es sich schlagartig ab.
3. Wenn die Luft feucht ist, führt diese plötzliche Kälte dazu, dass der unsichtbare Wasserdampf in der Luft kondensiert (zu winzigen Wassertröpfchen wird).

Die unsichtbaren Druckzonen und Luftströmungen werden also als Nebel oder Wolken für uns sichtbar!

Wichtige Erkenntnisse

• Hydraulik: Druck breitet sich in Flüssigkeiten gleichmäßig aus. Eine kleine Kraft auf einer kleinen Fläche erzeugt eine große Kraft auf einer großen Fläche ($\frac{F_{1}}{A_{1}} = \frac{F_{2}}{A_{2}}$).
• Druckdifferenz ($\Delta p$): Flugzeugkabinen haben einen höheren Druck als die Außenluft. Dieser Unterschied erzeugt eine Kraft nach außen ($F = \Delta p \cdot A$).
• Aerodynamik & Wolken: Ein plötzlicher Druckabfall an Flugzeugflügeln führt zu einer schnellen Abkühlung der Luft. Dadurch kondensiert Wasserdampf und wird als Wirbel oder Wolke sichtbar.
