Der elektrische Generator einfach erklärt: Aufbau & Funktion

Stell dir vor, du bist beim Zelten und die Batterien deiner Taschenlampe sind leer. Zum Glück hast du eine Kurbeltaschenlampe dabei. Du drehst kräftig an der Kurbel und plötzlich leuchtet die Lampe wieder hell auf!

Aber wie wird aus deiner Muskelkraft eigentlich Strom? In der Taschenlampe versteckt sich ein kleines Kraftwerk: der elektrische Generator. In diesem Artikel schauen wir uns an, wie genau diese faszinierende Maschine funktioniert und warum sich in ihr alles im Kreis drehen muss, damit bei uns zu Hause der Strom aus der Steckdose fließt.

Vorwissen

• Elektromagnetische Induktion: Wenn sich das Magnetfeld in der Nähe einer Spule ändert, entsteht in der Spule eine elektrische Spannung.

  Beispiel: Bewegst du einen Magneten schnell in eine Spule hinein und wieder heraus, kannst du an den Enden der Spule eine Spannung messen.

• Elektromagnet: Eine Spule aus Draht wird zu einem Magneten, sobald Strom durch sie hindurchfließt.

  Beispiel: Auf dem Schrottplatz hebt ein riesiger Kran mit einem Elektromagneten schwere Autos an, indem einfach der Strom eingeschaltet wird.

Aufgabentyp 1: Das Grundprinzip des Generators

Ein elektrischer Generator ist im Grunde eine Maschine, die Bewegungsenergie in elektrische Energie umwandelt.

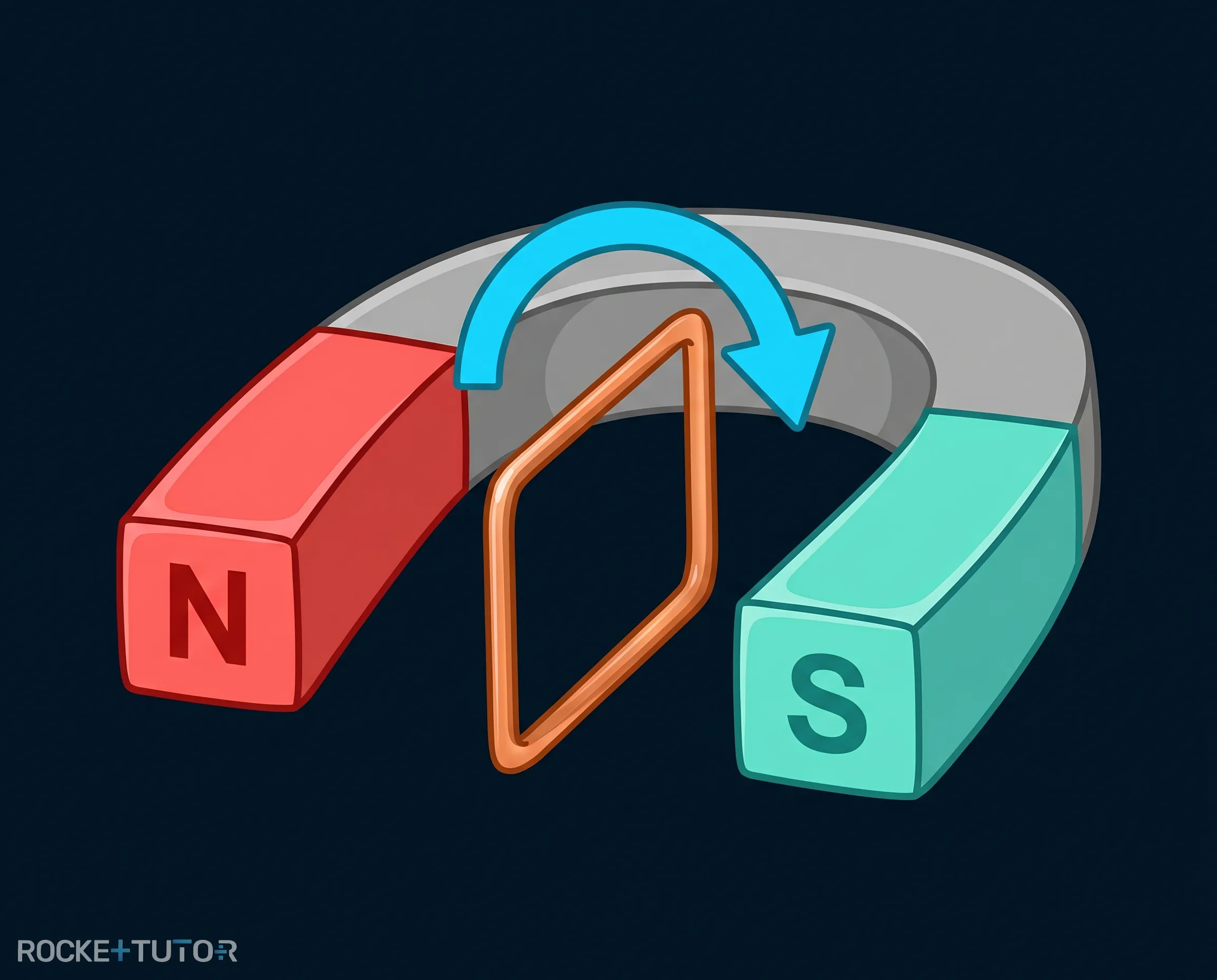

Um das zu erreichen, nutzt der Generator das Prinzip der elektromagnetischen Induktion. Ein einfacher Generator besteht aus nur zwei Hauptteilen: einem Magneten und einer Spule (oder einer einfachen Leiterschleife aus Draht).

Wenn du die Spule im Magnetfeld des Magneten drehst, ändert sich aus Sicht der Spule ständig das Magnetfeld, das sie durchdringt. Durch diese ständige Veränderung wird an den Enden der Spule eine elektrische Spannung erzeugt. Weil sich die Spule im Kreis dreht, ändert sich die Richtung dieser Spannung regelmäßig – es entsteht eine sogenannte Wechselspannung.

Aufgabentyp 2: Bauteile und Bauarten eines Generators

Wenn wir uns einen echten Generator genauer ansehen, können wir die Bauteile in zwei Gruppen einteilen:

• Der Rotor: Das ist der Teil des Generators, der sich dreht (von rotieren).

• Der Stator: Das ist der unbewegliche, feststehende Teil des Generators (von statisch).

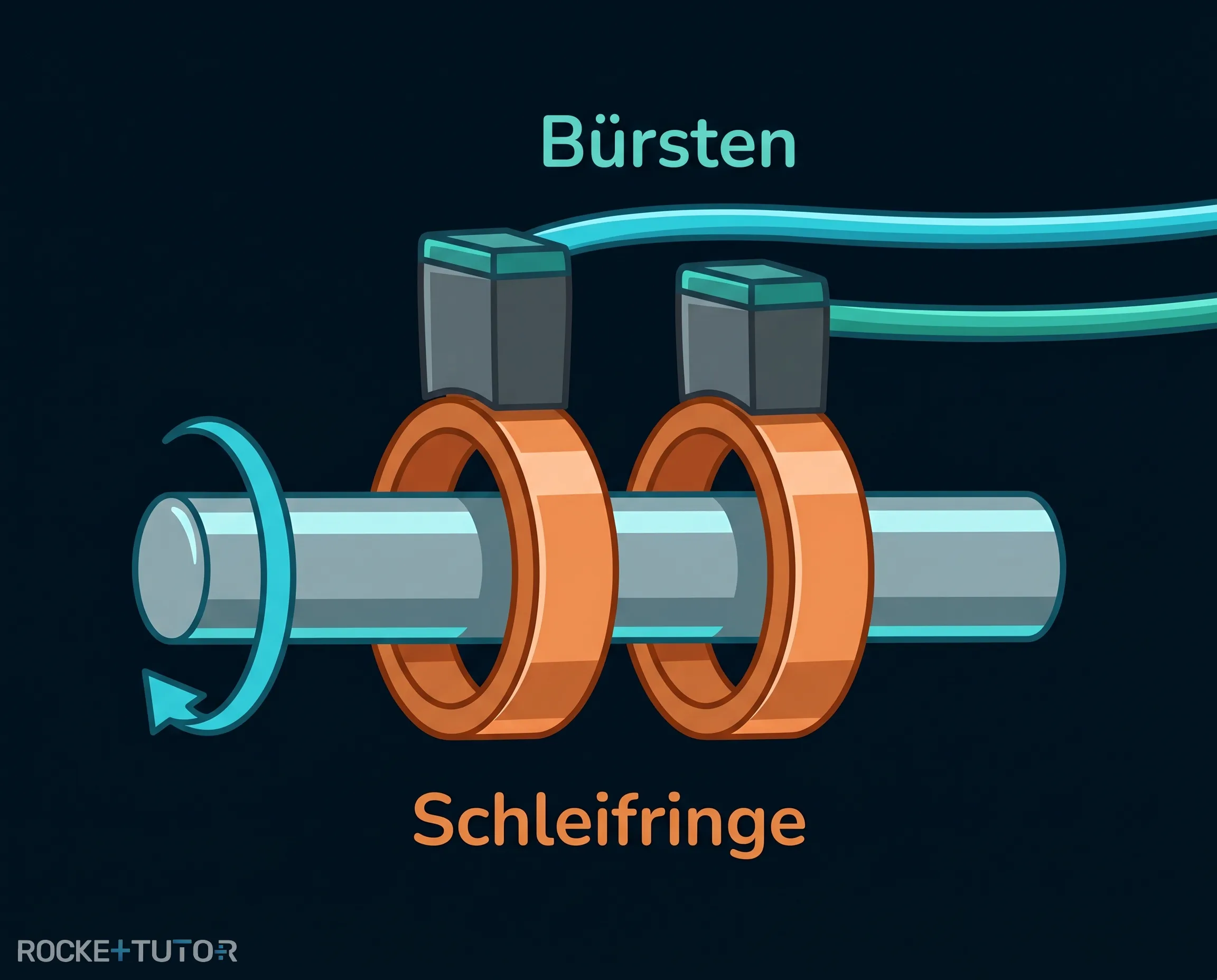

Das Problem mit den Kabeln: Wenn sich eine Spule dreht, würden sich normale Kabel, die an ihr befestigt sind, sofort verdrehen und abreißen. Um den Strom trotzdem von der rotierenden Spule nach außen zu leiten, verwendet man Schleifringe. Das sind Metallringe an der Drehachse, an denen feste Kontakte (sogenannte Bürsten) schleifen. So bleibt der elektrische Kontakt bestehen, ohne dass sich etwas verheddert.

Wie man Generatoren stärker macht: Ein einfacher Draht und ein kleiner Magnet reichen nicht aus, um ein ganzes Haus mit Strom zu versorgen. Echte Generatoren nutzen daher Tricks:

• Spulen statt Einzelschleifen: Statt nur einer einzigen Leiterschleife verwendet man Spulen mit hunderten oder tausenden Windungen. Jede Windung erhöht die erzeugte Spannung.

• Elektromagnete statt Dauermagnete: Normale Dauermagnete (wie am Kühlschrank) sind oft zu schwach. Deshalb nutzt man Elektromagnete, da diese ein viel stärkeres Magnetfeld erzeugen können.

Verschiedene Bauarten: Es ist für die Induktion völlig egal, wer sich bewegt und wer stillsteht – wichtig ist nur die Bewegung zueinander. Daher gibt es verschiedene Konfigurationen:

1. Stator = Magnet, Rotor = Spule: Die Spule dreht sich im Inneren eines feststehenden Magneten (wie in unserem ersten Beispiel).

2. Stator = Spule, Rotor = Magnet: Ein Magnet dreht sich im Inneren einer feststehenden Spule. Das hat den großen Vorteil, dass man den Strom direkt von der feststehenden Spule abgreifen kann und keine Schleifringe für den Hauptstrom braucht!

3. Stator = Spule, Rotor = Elektromagnet: Wie bei Punkt 2, nur dass der rotierende Magnet ein starker Elektromagnet ist. So funktionieren riesige Generatoren in Kraftwerken.

Aufgabentyp 3: Wie die Wechselspannung entsteht

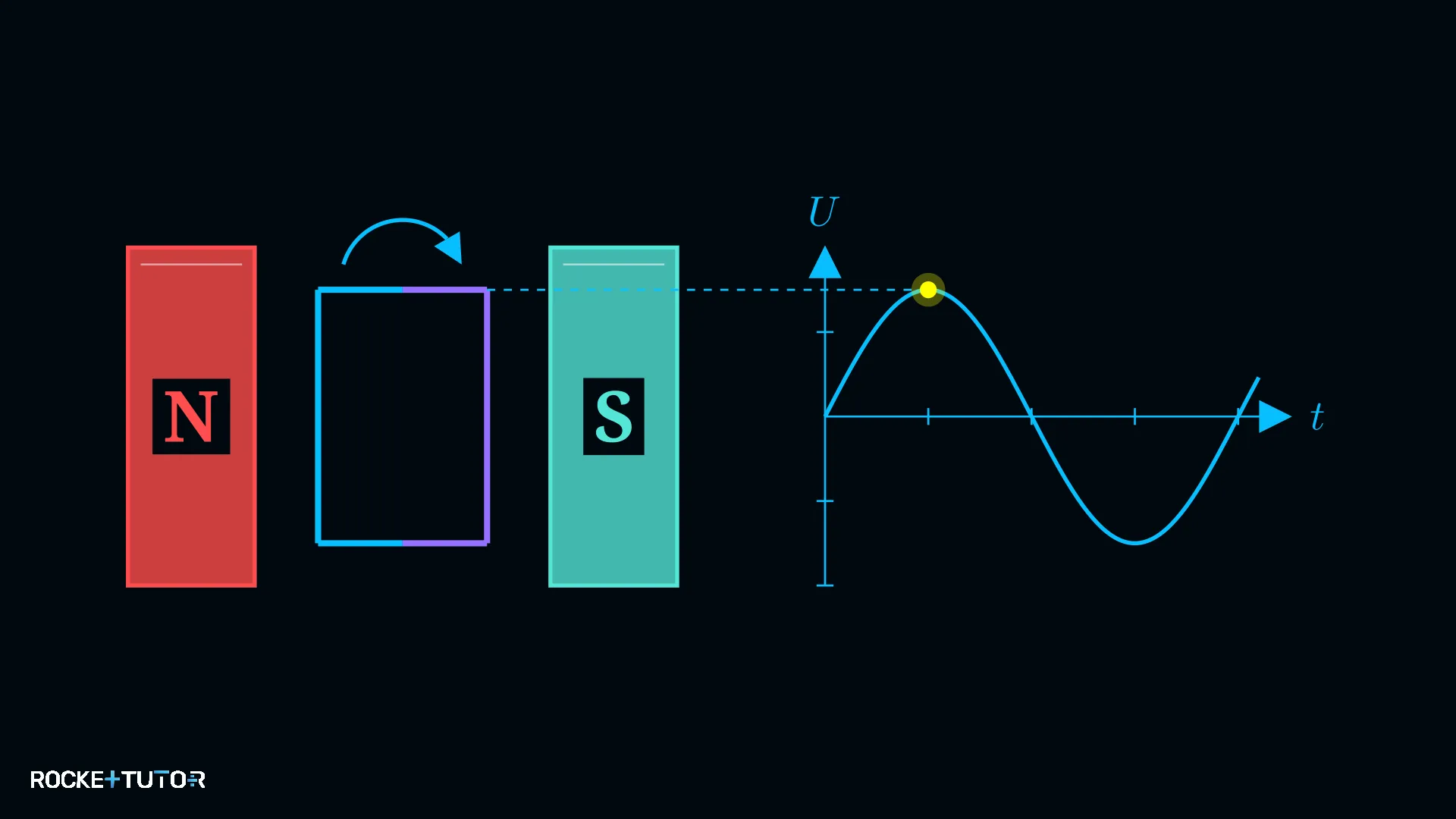

Lass uns genau betrachten, warum eine Wechselspannung entsteht. Stell dir eine einzelne Leiterschleife vor, die sich im Uhrzeigersinn zwischen einem Nord- und einem Südpol dreht. Wir markieren die eine Seite der Schleife blau und die andere Seite lila.

1. Die maximale Spannung: Wenn die Schleife waagerecht liegt, bewegt sich die blaue Seite gerade steil nach oben durch das Magnetfeld, während sich die lila Seite steil nach unten bewegt. In diesem Moment durchschneiden die Drähte die Magnetfeldlinien am stärksten. Es entsteht eine hohe Spannung mit einer bestimmten Polung (z. B. positiv im Zeit-Spannungs-Diagramm).

2. Der Nullpunkt (senkrechte Position): Dreht sich die Schleife weiter, steht sie kurz darauf genau senkrecht. In diesem winzigen Moment bewegen sich die Drähte nur seitwärts – also parallel zu den Magnetfeldlinien. Sie durchschneiden keine Feldlinien. Genau in diesem Moment fällt die induzierte Spannung auf null ab.

3. Die Umkehrung der Polung: Dreht sich die Schleife nun weiter, tauschen die Seiten ihre Rollen. Die blaue Seite bewegt sich jetzt nach unten und die lila Seite nach oben. Weil sich die Bewegungsrichtung der Drähte im Magnetfeld umgekehrt hat, kehrt sich auch die Polung der Spannung um! Der Wert im Diagramm wird negativ.

Bei jeder halben Umdrehung wechseln die Seiten ihre Richtung (aufwärts wird abwärts). Deshalb wechselt die Spannung ständig zwischen positiv, null und negativ hin und her. Das ist die Wechselspannung!

Wichtige Erkenntnisse

• Ein Generator wandelt Bewegungsenergie durch elektromagnetische Induktion in elektrische Energie um.

• Die wichtigsten Bauteile sind der Rotor (dreht sich) und der Stator (steht still).

• Schleifringe verhindern, dass sich die Kabel der rotierenden Spule verdrehen.

• Echte Generatoren nutzen Spulen mit vielen Windungen und starke Elektromagnete, um mehr Spannung zu erzeugen.

• Die Drehung erzeugt eine Wechselspannung, weil die Seiten der Spule bei jeder halben Umdrehung ihre Bewegungsrichtung im Magnetfeld umkehren.

• Steht die Spule genau senkrecht zu den Magnetfeldlinien, ist die Spannung für einen Moment null.
