Elektrische Hochspannungsübertragung einfach erklärt: Verluste

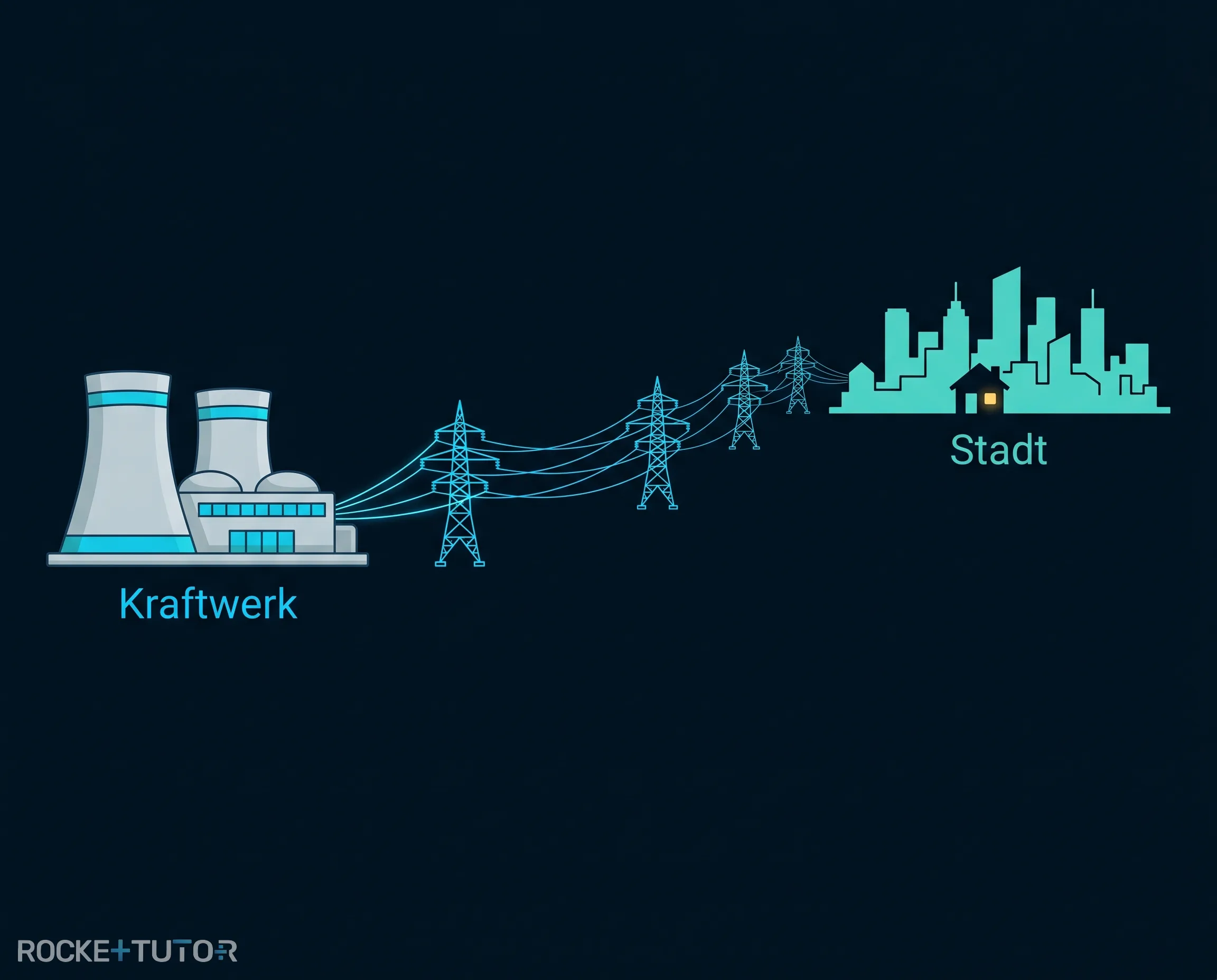

Die elektrische Hochspannungsübertragung ist entscheidend für unsere moderne Stromversorgung. Stell dir vor, du lädst dein Smartphone auf. Die Steckdose ist direkt neben dir, aber das Kraftwerk, das den Strom erzeugt, ist vielleicht hunderte Kilometer entfernt! Wie schafft es die elektrische Energie, diese riesige Distanz zu überwinden, ohne auf dem Weg komplett verloren zu gehen?

Die Antwort liegt in der Art und Weise, wie wir den Strom transportieren. In dieser Lektion lernst du, warum Stromkabel auf langen Strecken Energie verlieren und mit welchem genialen Trick Physiker und Ingenieure dieses Problem gelöst haben.

Vorwissen

• Ohmsches Gesetz: Beschreibt den Zusammenhang zwischen Spannung, Stromstärke und Widerstand. Formel: $U = R \cdot I$ Beispiel: Wenn ein Strom von $2 \text{ A}$ durch einen Widerstand von $5 \ \Omega$ fließt, fällt eine Spannung von $10 \text{ V}$ ab.
• Elektrische Leistung: Gibt an, wie viel elektrische Energie pro Sekunde übertragen wird. Formel: $P = U \cdot I$ Beispiel: Ein Gerät, das bei $230 \text{ V}$ einen Strom von $10 \text{ A}$ zieht, hat eine Leistung von $2300 \text{ W}$.
• Der Transformator: Ein Bauteil, das Wechselspannung erhöhen oder verringern kann. Regel: Wenn die Spannung hochtransformiert wird, sinkt die Stromstärke im gleichen Verhältnis. Beispiel: Verdoppelt ein Transformator die Spannung, halbiert sich die Stromstärke.

Aufgabentyp 1: Übertragungsverluste berechnen und minimieren

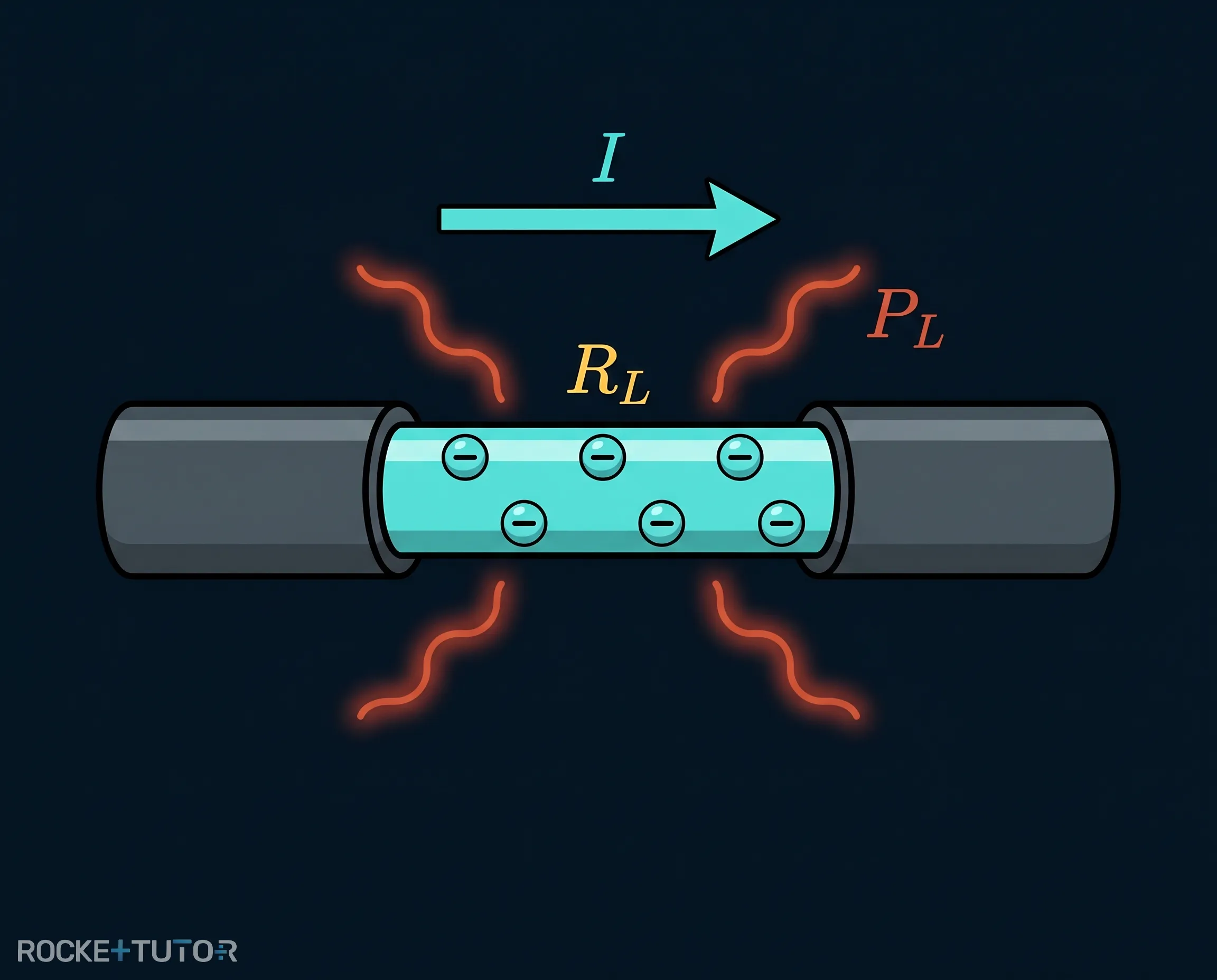

Wenn elektrische Energie vom Kraftwerk zu dir nach Hause fließt, muss sie durch sehr lange Kabel reisen. Diese Kabel sind zwar gute Leiter, aber sie sind nicht perfekt. Jedes Kabel besitzt einen elektrischen Widerstand $\textcolor{#FFCE51}{R_L}$. Je länger das Kabel ist, desto größer ist dieser Widerstand.

Wenn nun eine Stromstärke $\textcolor{#08BFFF}{I}$ durch dieses lange Kabel fließt, reiben sich die fließenden Elektronen gewissermaßen am Material des Kabels. Durch diese 'Reibung' entsteht Wärme. Das Kabel heizt sich auf und gibt diese Wärme an die Umgebung ab. Diese thermische Energie ist für uns nutzlos – sie ist eine Verlustleistung $\textcolor{#CE5331}{P_L}$.

Wir können genau berechnen, wie viel Leistung als Wärme verloren geht. Aus dem Ohmschen Gesetz wissen wir, dass die Spannung, die am Kabel selbst abfällt, $U_L = \textcolor{#FFCE51}{R_L} \cdot \textcolor{#08BFFF}{I}$ ist. Setzen wir das in die Leistungsformel ($P = U \cdot I$) ein, erhalten wir die Formel für den Leistungsverlust:

$\textcolor{#CE5331}{P_L} = \textcolor{#FFCE51}{R_L} \cdot \textcolor{#08BFFF}{I}^{2}$

Diese Formel ist extrem wichtig! Sie zeigt uns: Der Verlust hängt vom Widerstand ab, aber er hängt quadratisch von der Stromstärke ab. Das bedeutet: Wenn sich die Stromstärke verdoppelt, vervierfacht sich der Verlust!

Da die Verlustleistung so stark von der Stromstärke abhängt, haben Ingenieure ein klares Ziel: Die Stromstärke in den langen Leitungen muss so klein wie möglich sein!

Aber Moment mal: Ein Kraftwerk muss eine bestimmte Gesamtleistung $\textcolor{#53E5D6}{P}$ an die Stadt liefern. Die Formel dafür lautet $\textcolor{#53E5D6}{P} = \textcolor{#9570FF}{U} \cdot \textcolor{#08BFFF}{I}$. Wenn wir die Stromstärke $\textcolor{#08BFFF}{I}$ einfach kleiner machen, würde auch weniger Leistung in der Stadt ankommen. Wie lösen wir dieses Problem?

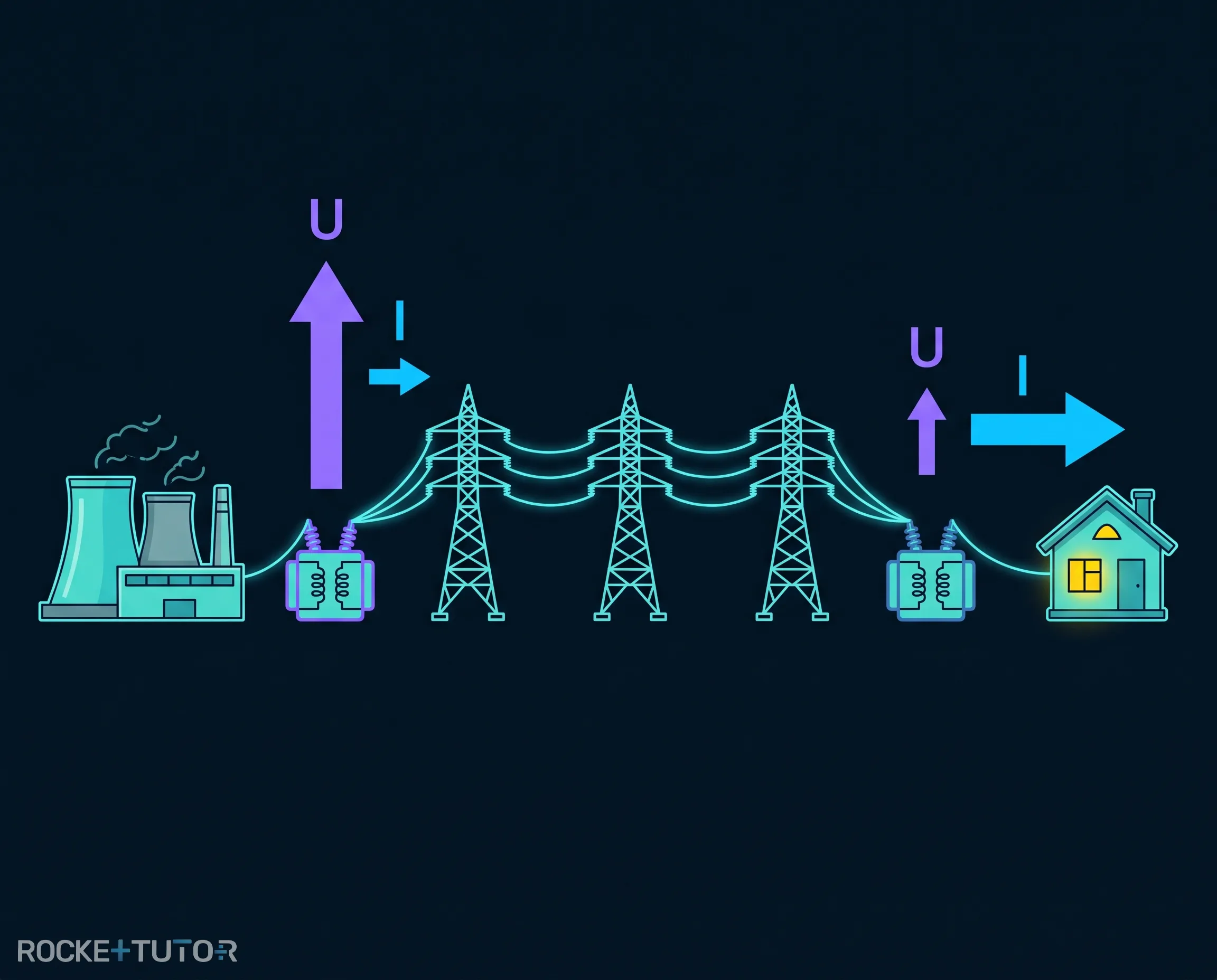

Hier kommt der Transformator ins Spiel! Direkt am Kraftwerk wird ein Transformator eingebaut, der die Spannung $\textcolor{#9570FF}{U}$ extrem stark erhöht (oft auf über $200.000 \text{ V}$). Weil die Gesamtleistung gleich bleiben muss, sinkt dadurch die Stromstärke $\textcolor{#08BFFF}{I}$ im gleichen Verhältnis.

Ein Rechenbeispiel im Kopf: Wenn wir die Spannung verzwanzigfachen, sinkt die Stromstärke auf ein Zwanzigstel ($1/20$). Da die Stromstärke in der Verlustformel $\textcolor{#CE5331}{P_L} = \textcolor{#FFCE51}{R_L} \cdot \textcolor{#08BFFF}{I}^{2}$ im Quadrat steht, sinkt der Verlust dadurch auf $1/400$! Die Kabel bleiben kühl und fast die gesamte Energie kommt in der Stadt an. Dort wird die gefährliche Hochspannung durch einen zweiten Transformator wieder auf sichere $230 \text{ V}$ für unsere Steckdosen heruntertransformiert.

Schritt-für-Schritt-Anleitung

1. Stromstärke in der Leitung berechnen: Nutze die Gesamtleistung des Kraftwerks und die Übertragungsspannung, um die fließende Stromstärke zu finden: $\textcolor{#08BFFF}{I} = \frac{\textcolor{#53E5D6}{P}}{\textcolor{#9570FF}{U}}$.
2. Verlustleistung berechnen: Setze die berechnete Stromstärke und den Widerstand des Kabels in die Verlustformel ein: $\textcolor{#CE5331}{P_L} = \textcolor{#FFCE51}{R_L} \cdot \textcolor{#08BFFF}{I}^{2}$.
3. Ergebnis bewerten: Vergleiche die berechnete Verlustleistung mit der ursprünglichen Gesamtleistung, um zu sehen, wie viel Energie als Wärme verloren gegangen ist.

Durchgerechnete Beispiele

Beispiel 1

Aufgabe

Ein kleines Kraftwerk liefert eine Gesamtleistung von $200.000 \text{ W}$. Ein $10 \text{ km}$ entfernter Verbraucher soll über ein Kabel mit einem Gesamtwiderstand von $0{,}2 \ \Omega$ versorgt werden. Berechne die Verlustleistung für zwei verschiedene Fälle und vergleiche sie: Fall A: Direkte Übertragung mit einer Spannung von $230 \text{ V}$. Fall B: Übertragung mit einer Hochspannung von $10.000 \text{ V}$.

Lösung Schritt für Schritt

Fortschritt

4 / 4

1. 1
   Schritt 1
   Stromstärke in der Leitung berechnen (Fall A)

   $\textcolor{#08BFFF}{I} = \frac{\textcolor{#53E5D6}{P}}{\textcolor{#9570FF}{U}}$ $\textcolor{#08BFFF}{I} = \frac{\textcolor{#53E5D6}{200.000 \text{ W}}}{\textcolor{#9570FF}{230 \text{ V}}}$ $\textcolor{#08BFFF}{I} \approx \textcolor{#08BFFF}{870 \text{ A}}$

2. 2
   Schritt 2
   Verlustleistung berechnen (Fall A)

   $\textcolor{#CE5331}{P_L} = \textcolor{#FFCE51}{R_L} \cdot \textcolor{#08BFFF}{I}^{2}$ $\textcolor{#CE5331}{P_L} = \textcolor{#FFCE51}{0{,}2 \ \Omega} \cdot (\textcolor{#08BFFF}{870 \text{ A}})^{2}$ $\textcolor{#CE5331}{P_L} = 0{,}2 \ \Omega \cdot 756.900 \text{ A}^{2}$ $\textcolor{#CE5331}{P_L} = \textcolor{#CE5331}{151.380 \text{ W}}$

3. 3
   Schritt 3
   Stromstärke in der Leitung berechnen (Fall B)

   $\textcolor{#08BFFF}{I} = \frac{\textcolor{#53E5D6}{200.000 \text{ W}}}{\textcolor{#9570FF}{10.000 \text{ V}}}$ $\textcolor{#08BFFF}{I} = \textcolor{#08BFFF}{20 \text{ A}}$

4. 4
   Schritt 4 · Ergebnis
   Verlustleistung berechnen (Fall B)

   $\textcolor{#CE5331}{P_L} = \textcolor{#FFCE51}{0{,}2 \ \Omega} \cdot (\textcolor{#08BFFF}{20 \text{ A}})^{2}$ $\textcolor{#CE5331}{P_L} = 0{,}2 \ \Omega \cdot 400 \text{ A}^{2}$ $\textcolor{#CE5331}{P_L} = \textcolor{#CE5331}{80 \text{ W}}$

Ergebnis:

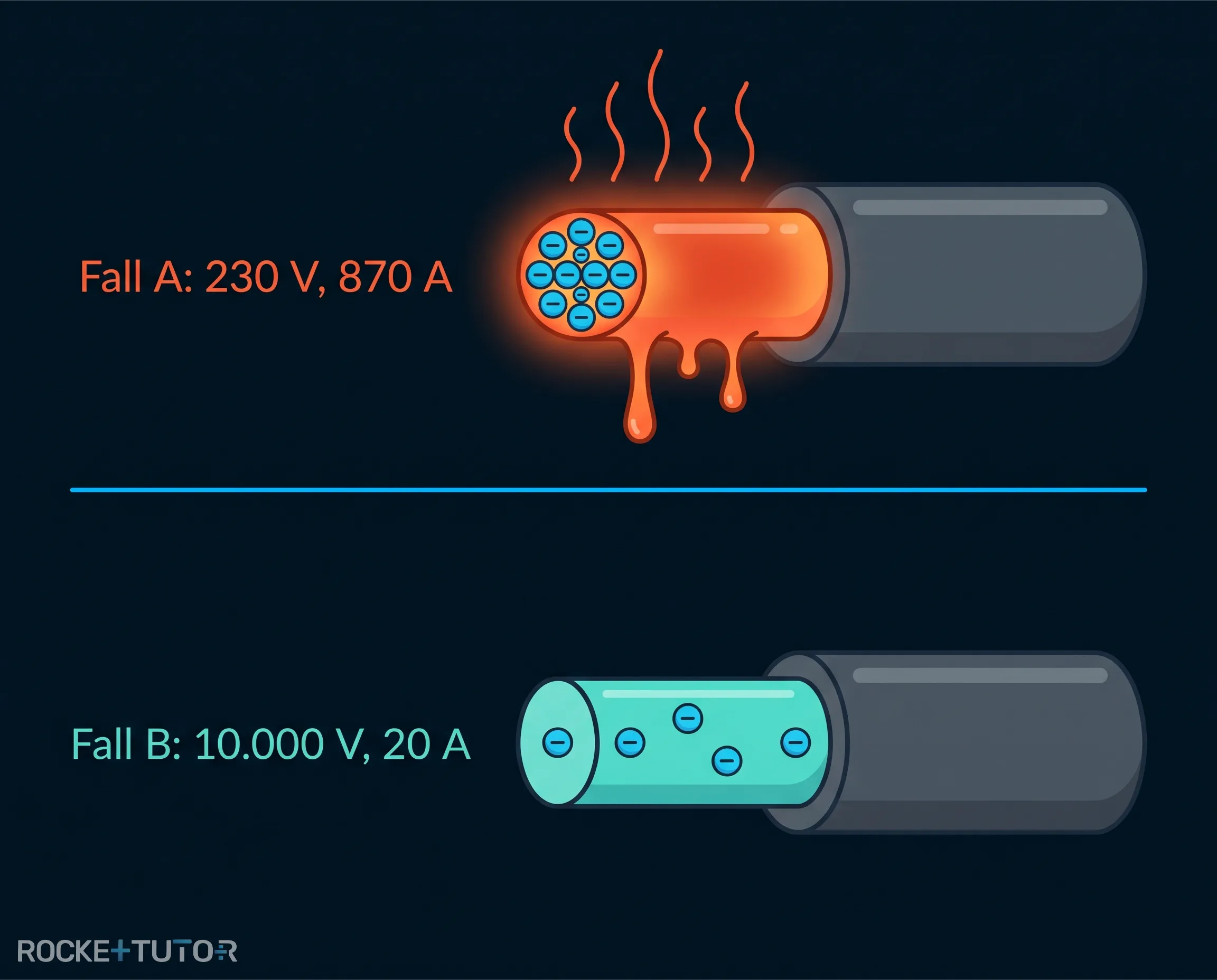

Bei $230 \text{ V}$ gehen rund $\textcolor{#CE5331}{151.380 \text{ W}}$ als Wärme verloren (über $75\ \%$ der Leistung). Bei $10.000 \text{ V}$ beträgt die Verlustleistung nur noch winzige $\textcolor{#CE5331}{80 \text{ W}}$ ($0{,}04\ \%$ der Gesamtleistung). Die Hochspannungsübertragung ist also extrem effizient! Realitätscheck: Die drastische Reduzierung der Verluste zeigt physikalisch korrekt, warum wir in der Realität riesige Hochspannungsmasten in der Landschaft stehen haben.

Wichtige Erkenntnisse

• Beim Transport von Strom über weite Strecken entsteht durch den Leitungswiderstand Wärme. Diese Energie geht als Verlustleistung verloren.
• Die Formel für den Leistungsverlust lautet: $\textcolor{#CE5331}{P_L} = \textcolor{#FFCE51}{R_L} \cdot \textcolor{#08BFFF}{I}^{2}$.
• Transformatoren erhöhen die Spannung, wodurch die Stromstärke sinkt.
• Da die Stromstärke quadratisch in die Verlustformel eingeht, minimiert eine kleine Stromstärke die Energieverluste drastisch.
