Elektrische Stromkreise einfach erklärt: Grundlagen & Schaltungen

Stell dir vor, du spielst dein Lieblingsspiel auf dem Smartphone, und plötzlich wird der Bildschirm schwarz. Der Akku ist leer! Ohne elektrische Stromkreise würde unser Alltag stillstehen: Kein Licht im Dunkeln, keine Videospiele und keine warmen Mahlzeiten aus dem Ofen.

Aber was genau fließt da eigentlich durch die Kabel in unseren Wänden? In diesem Artikel lüften wir das Geheimnis des elektrischen Stroms. Du wirst lernen, wie man Stromkreise baut, warum manche Materialien Strom blockieren und wie du wie ein echter Erfinder eigene Schaltpläne zeichnest!

Schnellantwort

Ein elektrischer Stromkreis ist ein geschlossener Weg, durch den Strom fließen kann. Er besteht meist aus einer Spannungsquelle (wie einer Batterie), Kabeln und einem Verbraucher (wie einer Lampe). Nur wenn der Kreis komplett geschlossen ist, können die Elektronen fließen und Energie transportieren, wodurch beispielsweise eine Lampe leuchtet.

Vorwissen

• Energie: Energie ist das, was Dinge antreibt oder verändert (z. B. Bewegung, Licht oder Wärme). Beispiel: Wenn du rennst, nutzt dein Körper Energie aus deinem Essen.
• Magnete und Metalle: Aus vorherigen Lektionen weißt du, dass bestimmte Metalle (wie Eisen) besondere Eigenschaften haben und auf Magnete reagieren. Metalle spielen auch beim Strom eine wichtige Rolle.

Aufgabentyp 1: Logikschaltungen und Stromkreise analysieren

Um elektrische Stromkreise und Logikschaltungen richtig zu analysieren, müssen wir zuerst die wichtigsten Bausteine verstehen.

1. Der einfache Stromkreis und der elektrische Strom

Damit eine Lampe leuchtet, brauchen wir einen Stromkreis. Dieser besteht meistens aus einer Batterie, Kabeln und einer Lampe. Das Wichtigste dabei: Der Weg muss ein komplett geschlossener Kreis sein. Ist das Kabel auch nur an einer winzigen Stelle unterbrochen, bleibt die Lampe dunkel.

In den Kabeln befinden sich winzige Teilchen, die Elektronen. Die Batterie funktioniert wie eine Pumpe: Sie treibt die Elektronen an, damit sie durch das Kabel fließen. Das nennen wir dann elektrischen Strom.

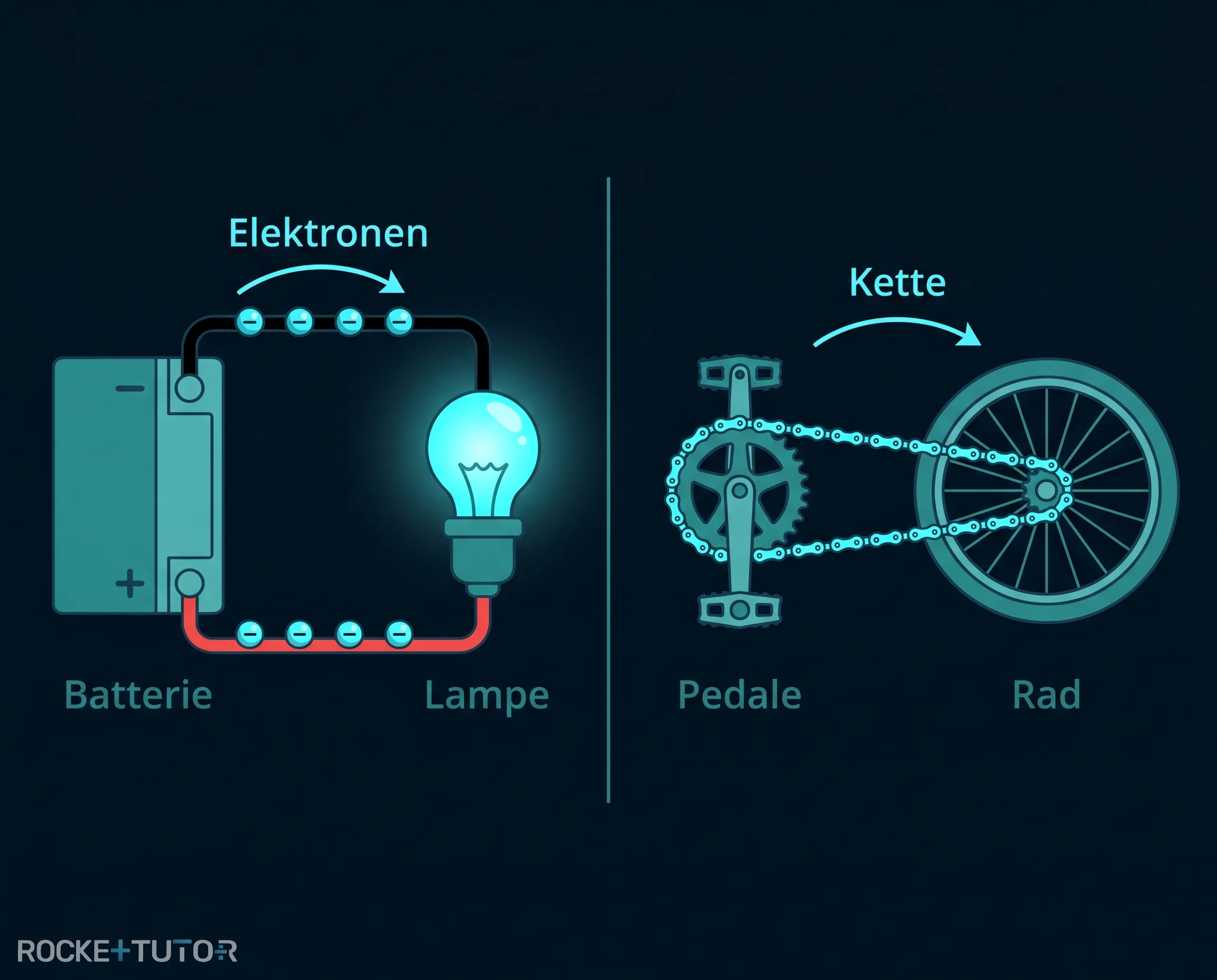

Viele Menschen glauben, dass der Strom in der Lampe „verbraucht“ wird. Das stimmt nicht! Stell dir den Stromkreis wie die Kette bei einem Fahrrad vor:

• Die Pedale (Batterie) treiben die Kette an.
• Die Kette (Elektronen) bewegt sich im Kreis und bringt das Rad (Lampe) zum Drehen.
• Die Kette wird dabei nicht weniger oder verbraucht! Sie transportiert nur die Energie von den Pedalen zum Rad.

Genauso ist es beim Strom: Die Elektronen fließen zurück zur Batterie. Deshalb ist die Stromstärke (die Menge der fließenden Teilchen) überall im einfachen Stromkreis genau gleich groß. Der Strom transportiert lediglich die Energie von der Batterie zur Lampe.

2. Leiter und Isolatoren

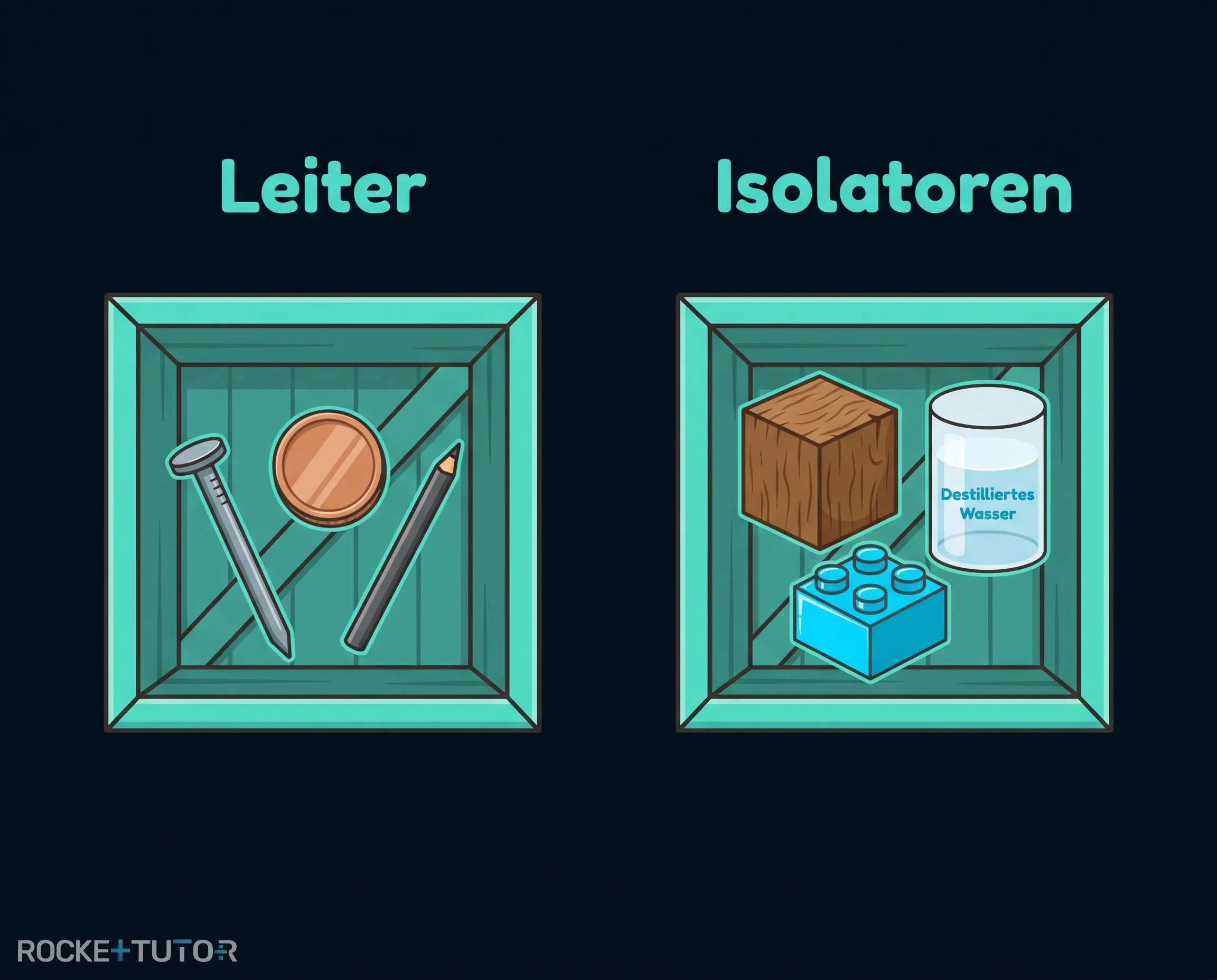

Nicht jedes Material lässt den elektrischen Strom durch. Wir teilen Materialien in zwei Gruppen ein:

1. Elektrische Leiter: Das sind Materialien, durch die die Elektronen ganz leicht hindurchfließen können. Sie leiten den Strom. Fast alle Metalle (wie Kupfer, Eisen oder Gold) sind hervorragende Leiter. Auch Kohlenstoff (wie die Mine in deinem Bleistift) ist ein guter Leiter.

2. Isolatoren: Das sind Materialien, die den Strom blockieren. Die Elektronen kommen hier nicht durch. Fast alle anderen Alltagsdinge sind Isolatoren: Plastik, Gummi, Holz oder Glas.

Ein besonderes Beispiel ist Wasser. Normales Leitungswasser leitet Strom (deshalb darf man keinen Föhn mit in die Badewanne nehmen!). Aber destilliertes Wasser (völlig reines Wasser ohne jegliche Salze) ist tatsächlich ein Isolator!

Experiment: Der Material-Tester

Zweck: Wir bauen ein Gerät, um herauszufinden, welche Dinge in deinem Federmäppchen Strom leiten.

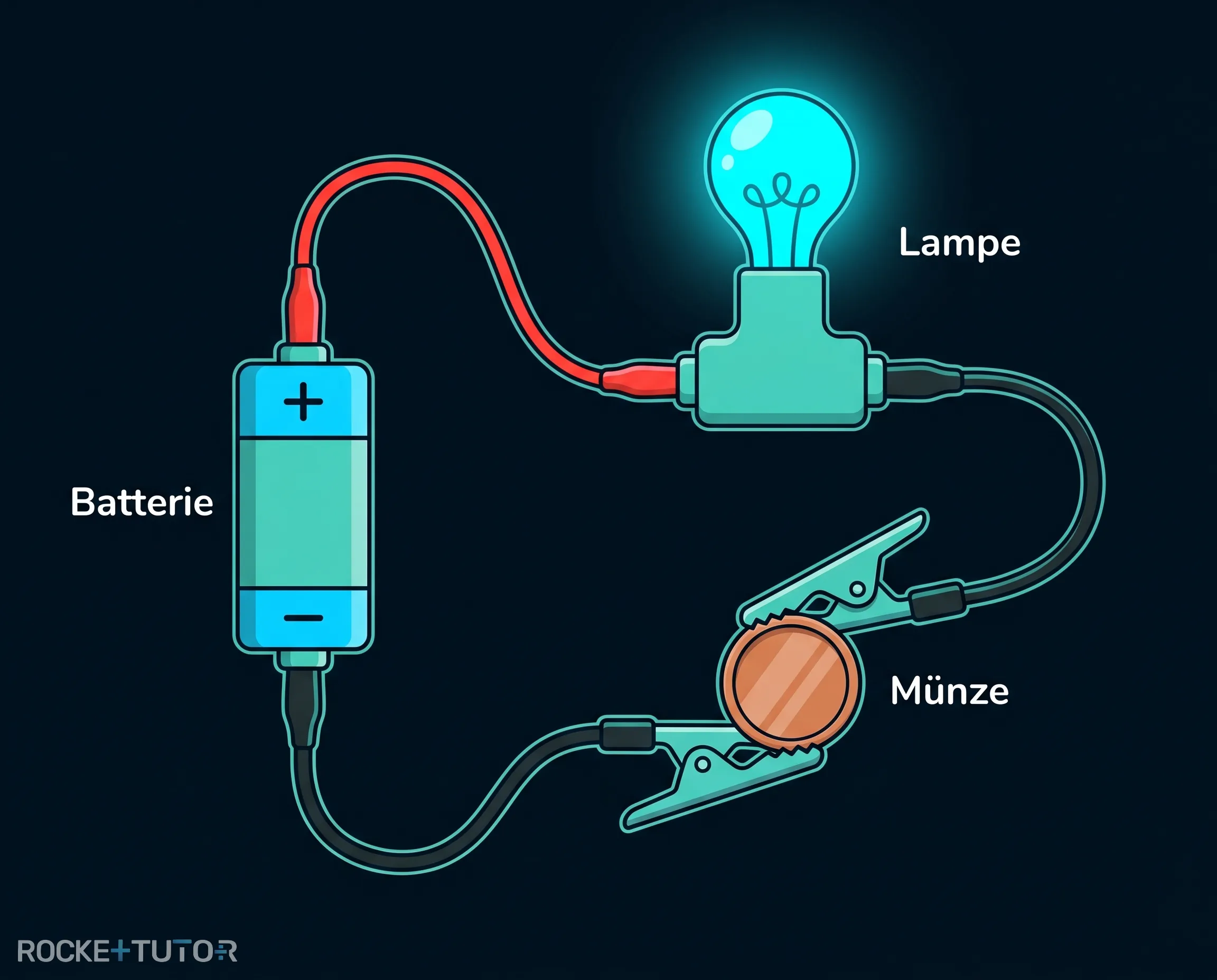

Materialien: 1 Batterie, 1 kleine Lampe, 3 Kabel (am besten mit Klemmen an den Enden), verschiedene Testobjekte (Münze, Radiergummi, Plastiklineal, Bleistiftmine).

Verfahren:

1. Verbinde die Batterie mit einem Kabel mit der Lampe.
2. Befestige ein zweites Kabel an der anderen Seite der Lampe.
3. Befestige das dritte Kabel am freien Ende der Batterie.
4. Du hast nun zwei freie Kabelenden. Klemme dein Testobjekt (z. B. die Münze) genau zwischen diese beiden Enden, sodass der Kreis geschlossen wird.

Beobachtung: Wenn du die Münze oder die Bleistiftmine einklemmst, leuchtet die Lampe sofort auf. Wenn du den Radiergummi oder das Plastiklineal einklemmst, bleibt die Lampe dunkel.

Erklärung: Die Münze ist aus Metall und somit ein Leiter. Sie lässt die Elektronen durch. Der Radiergummi ist ein Isolator und blockiert den Weg.

3. Elektrische Spannung

Wir wissen bereits, dass die Batterie die Elektronen durch das Kabel pumpt. Aber wie stark pumpt sie?

Genau das beschreibt die elektrische Spannung. Die Spannung ist die Kraft oder der Antrieb, der die Elektronen durch den Stromkreis drückt. Je höher die Spannung einer Spannungsquelle (wie einer Batterie) ist, desto stärker werden die Elektronen angetrieben.

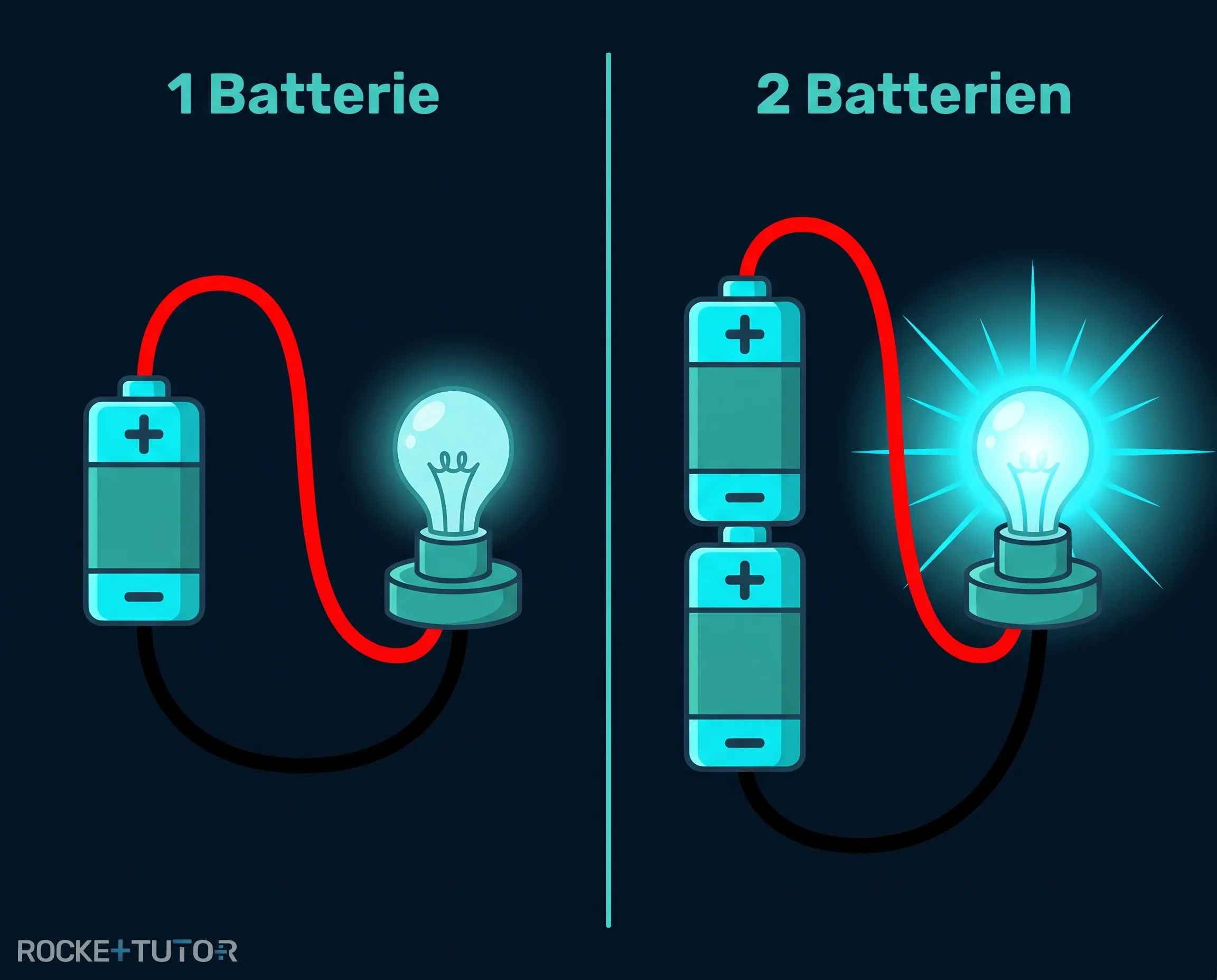

Wenn du mehr Kraft brauchst, kannst du mehrere Batterien hintereinander schalten. Das nennt man eine Reihenschaltung. Wenn du Batterien in Reihe schaltest (der Pluspol der einen berührt den Minuspol der anderen), addiert sich ihre Kraft. Die Gesamtspannung im Stromkreis erhöht sich, und die Lampe leuchtet viel heller!

4. Schaltpläne und Symbole

Wenn Elektriker aufschreiben wollen, wie ein Stromkreis aufgebaut ist, malen sie keine echten Bilder von Batterien und Lampen. Das würde viel zu lange dauern und unübersichtlich aussehen.

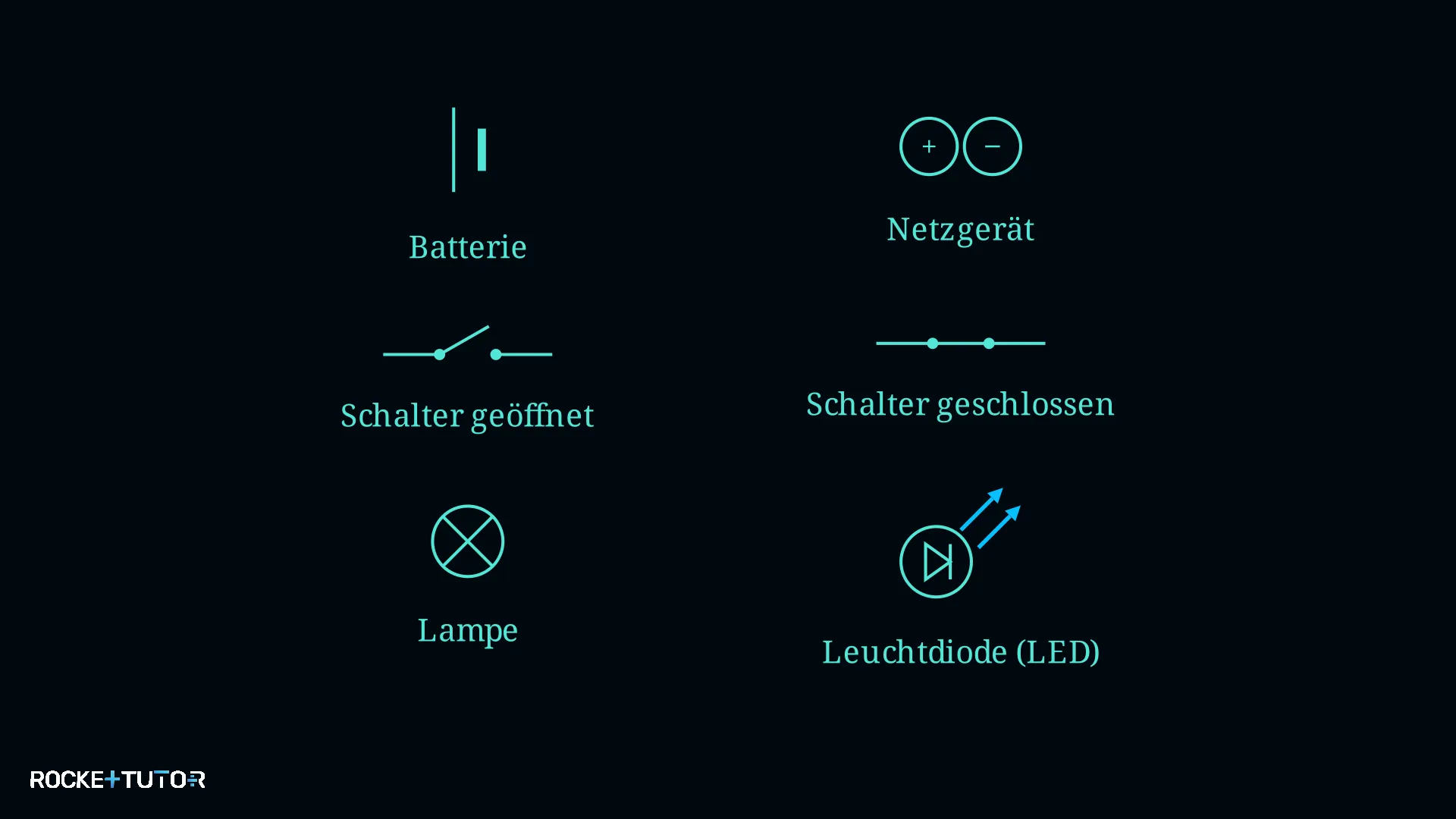

Stattdessen zeichnen sie Schaltpläne. Ein Schaltplan ist wie eine Schatzkarte für den Strom. Er verwendet ganz einfache, genormte Symbole (Schaltzeichen), die auf der ganzen Welt gleich verstanden werden. So wird der Stromkreis extrem übersichtlich.

Präge dir diese Symbole gut ein. Die geraden Linien, die die Symbole verbinden, stehen immer für die Kabel.

5. UND- und ODER-Schaltungen

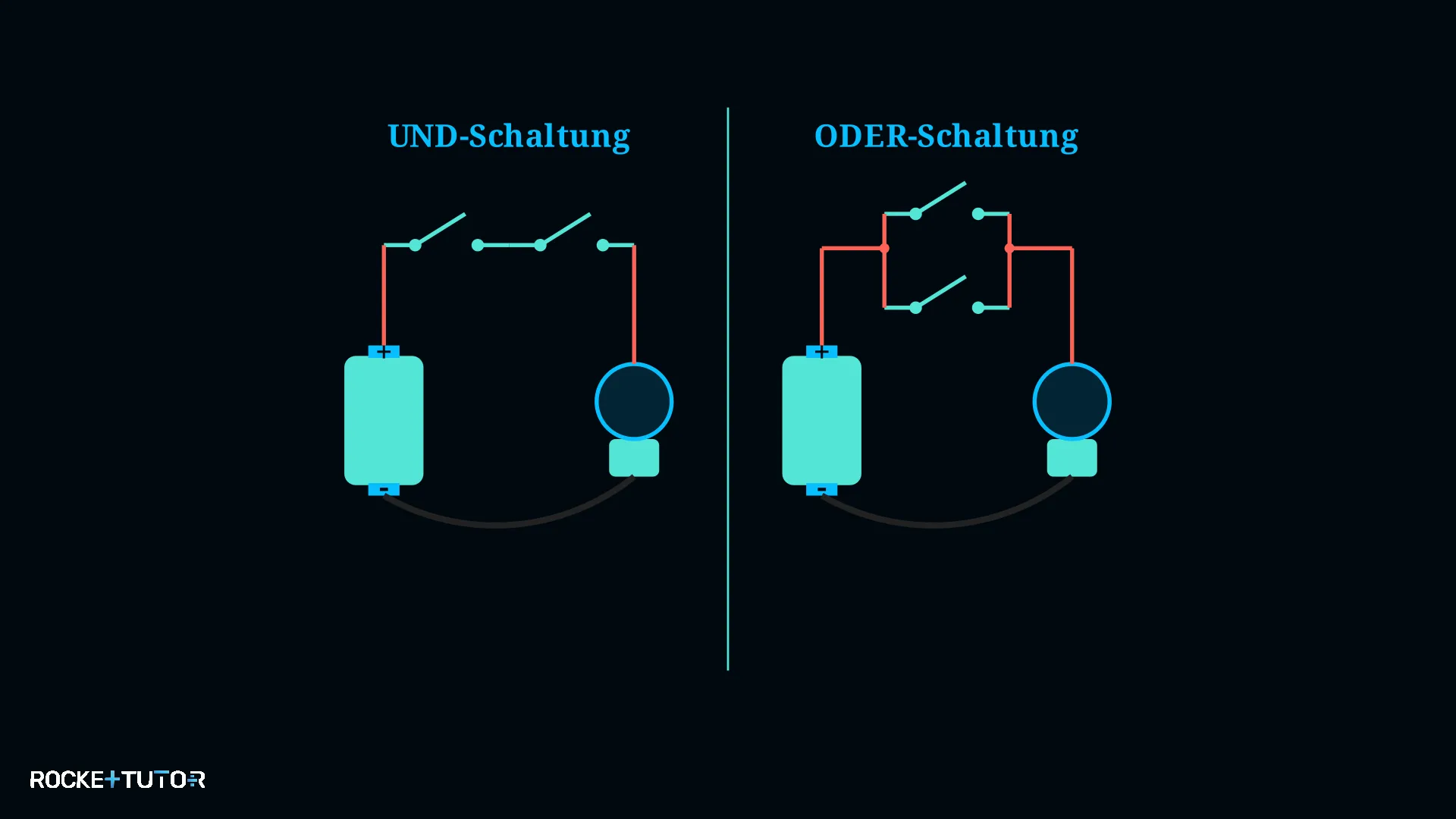

Manchmal reicht ein einziger Schalter nicht aus. Je nachdem, wie wir mehrere Schalter einbauen, verhält sich der Stromkreis unterschiedlich.

Die UND-Schaltung (Reihenschaltung): Hier werden mehrere Schalter direkt hintereinander (in Reihe) in das Kabel eingebaut. Der Strom muss durch beide Schalter fließen. Regel: Schalter 1 UND Schalter 2 müssen geschlossen sein, damit der Strom fließt und die Lampe leuchtet. Alltagsbeispiel: Eine große Papierschneidemaschine. Du musst zwei Knöpfe gleichzeitig drücken (einen mit der linken, einen mit der rechten Hand), damit sie funktioniert. Das schützt deine Finger!

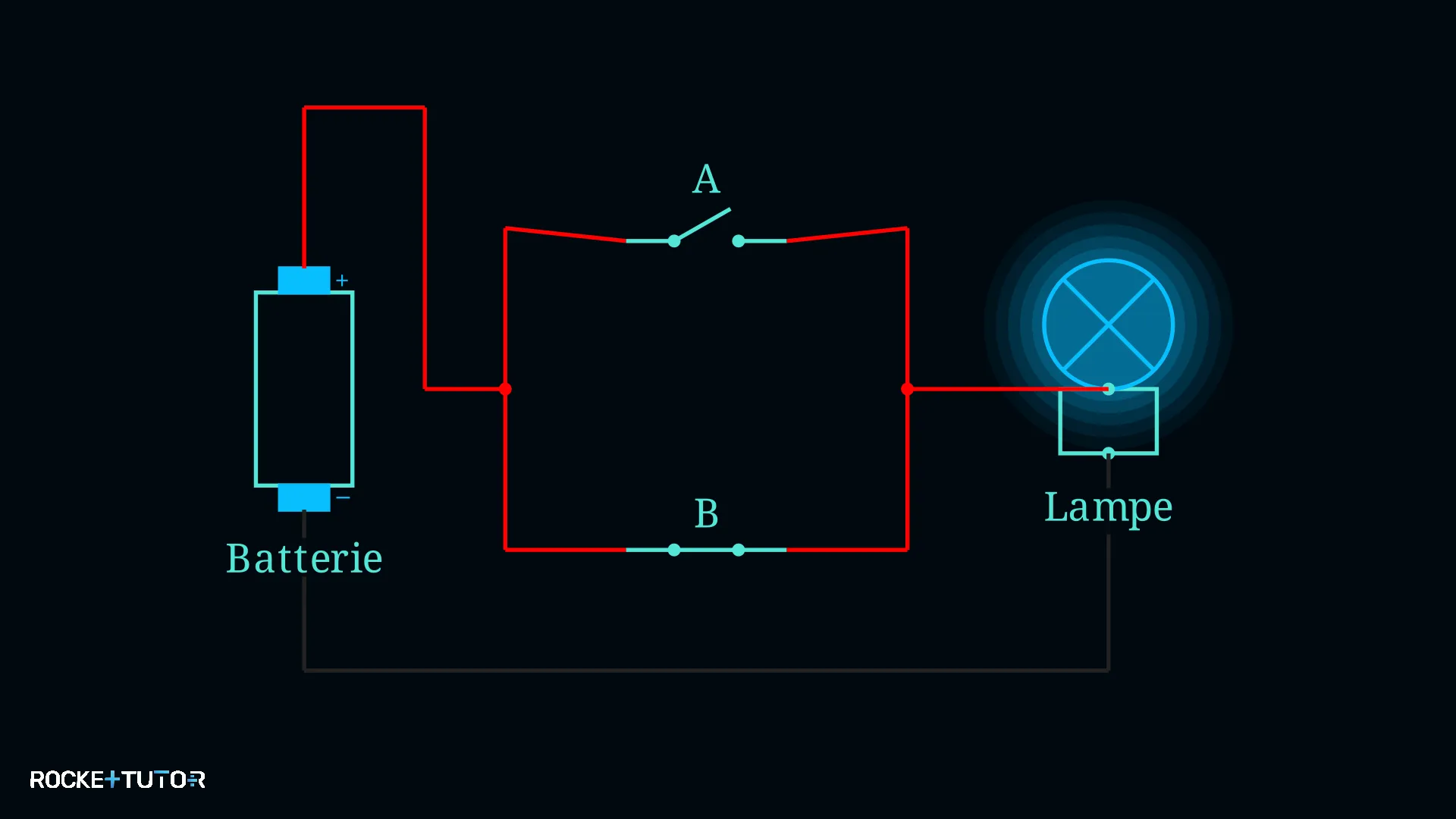

Die ODER-Schaltung (Parallelschaltung): Hier teilt sich das Kabel auf. Die Schalter liegen nebeneinander (parallel) in verschiedenen Wegen. Der Strom kann sich aussuchen, welchen Weg er nimmt. Regel: Schalter 1 ODER Schalter 2 muss geschlossen sein, damit der Strom fließt. Alltagsbeispiel: Die Stopp-Knöpfe im Bus. Egal, ob jemand vorne im Bus oder hinten im Bus drückt, beim Fahrer leuchtet immer dieselbe Lampe auf.

6. Wirkungen des Stroms und Energieerhaltung

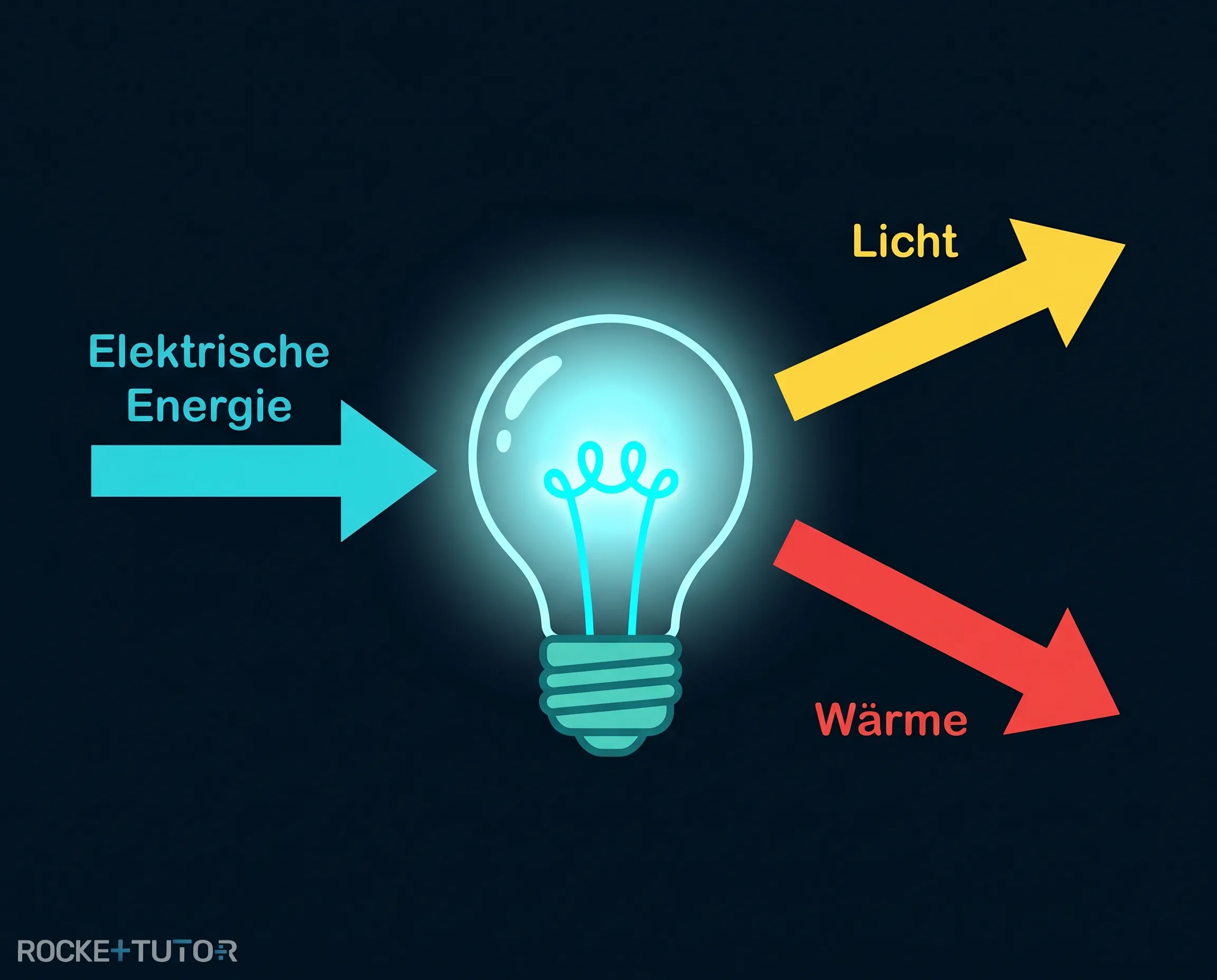

Warum nutzen wir elektrischen Strom überhaupt? Weil er extrem nützlich ist! Wenn Strom durch bestimmte Geräte fließt, zeigt er verschiedene Wirkungen. Die zwei wichtigsten im Alltag sind:

1. Licht: In einer Lampe oder einer LED bringt der Strom das Bauteil zum Leuchten.
2. Wärme: Wenn Strom durch den Draht in einem Toaster oder einem Föhn fließt, wird der Draht sehr heiß.

Dabei passiert etwas Faszinierendes, das Physiker den Energieerhaltungssatz nennen. Er besagt: Energie kann niemals aus dem Nichts erschaffen werden, und sie kann niemals vernichtet werden oder verschwinden! Die Gesamtenergie bleibt immer gleich.

Was passiert also, wenn eine Batterie „leer“ ist? Die Energie ist nicht weg. Sie hat sich nur verwandelt! Die elektrische Energie aus der Batterie wurde in der Lampe komplett in Lichtenergie und Wärmeenergie umgewandelt. Die Energie hat sozusagen nur ihr Kostüm gewechselt.

Schritt-für-Schritt-Anleitung

1. Finde die Batterie und die Lampe: Markiere den Startpunkt (Batterie) und das Ziel (Lampe).
2. Verfolge den Weg: Fahre mit dem Finger oder einem Stift das Kabel von der Batterie zur Lampe nach.
3. Prüfe die Schalter (UND oder ODER?): Liegen die Schalter alle auf einem einzigen Weg hintereinander? Dann ist es eine UND-Schaltung. Gibt es mehrere Wege (Abzweigungen)? Dann ist es eine ODER-Schaltung.
4. Ziehe das Fazit: Wenn dein Finger einen Weg von der Batterie zur Lampe findet, ohne an einem offenen Schalter stecken zu bleiben, leuchtet die Lampe.

Durchgerechnete Beispiele

Wichtige Erkenntnisse

• Ein Stromkreis muss geschlossen sein, damit Strom fließt.
• Strom wird nicht verbraucht! Die Elektronen fließen im Kreis und transportieren lediglich Energie.
• Leiter (wie Metalle) lassen Strom durch. Isolatoren (wie Plastik oder destilliertes Wasser) blockieren ihn.
• Die Spannung ist der Antrieb, der die Elektronen durch das Kabel drückt.
• UND-Schaltung: Schalter sind in Reihe. Alle müssen zu sein.
• ODER-Schaltung: Schalter sind parallel. Mindestens einer muss zu sein.
• Energieerhaltung: Energie verschwindet nie, sie verwandelt sich nur (z. B. in Licht oder Wärme).
