Elektrische Stromkreise einfach erklärt: Schaltpläne

Stell dir vor, du möchtest im Dunkeln etwas suchen und schaltest deine Taschenlampe ein, aber sie bleibt dunkel. Oft liegt das nicht an einer leeren Batterie, sondern daran, dass der Weg für den Strom unterbrochen ist.

Damit elektrische Geräte funktionieren, muss der Strom wie auf einer kreisförmigen Rennstrecke fließen können. In dieser Lektion lernst du alles über elektrische Stromkreise: wie man solche Strecken richtig aufbaut, Fehler findet und wie Profis diese Stromkreise ganz einfach auf Papier zeichnen, ohne ein Chaos aus Kabeln malen zu müssen.

Vorwissen

• Spannungsquelle: Der „Antrieb“ für den Strom (z. B. eine Batterie oder ein Netzgerät). Beispiel: Eine Batterie liefert die Energie, damit eine Lampe leuchten kann.
• Verbraucher: Ein Bauteil, das den Strom nutzt (z. B. eine Lampe oder ein Motor). Beispiel: Eine Glühlampe wandelt den elektrischen Strom in Licht um.

Aufgabentyp 1: Aufbau eines geschlossenen Stromkreises

Damit ein elektrisches Gerät, wie zum Beispiel eine Lampe, funktioniert, muss der Stromkreis geschlossen sein. Das bedeutet, es muss einen ununterbrochenen Weg von der Spannungsquelle zur Lampe und wieder zurück geben.

Jede Batterie hat zwei Anschlüsse, die man Pole nennt: den Pluspol und den Minuspol. Auch eine Glühlampe hat zwei Anschlüsse: das metallene Gewinde an der Seite und den kleinen Fußkontakt ganz unten an der Spitze.

Ein Stromkreis ist nur dann geschlossen, wenn:

1. Ein Kabel vom Pluspol der Batterie zu einem Anschluss der Lampe führt (z. B. zum Fußkontakt).
2. Ein zweites Kabel vom anderen Anschluss der Lampe (dem Gewinde) zurück zum Minuspol der Batterie führt.

Wenn ein Kabel fehlt, abgerissen ist oder beide Kabel der Lampe fälschlicherweise nur an einen einzigen Pol der Batterie gehalten werden, ist der Kreis unterbrochen. Der Strom kann nicht fließen und die Lampe bleibt aus.

Durchgerechnete Beispiele

Aufgabentyp 2: Schaltpläne zeichnen

Reale Batterien, Kabel und Lampen zu zeichnen, dauert lange und wird bei vielen Bauteilen sehr unübersichtlich. Deshalb nutzen Techniker und Physiker Schaltpläne.

In einem Schaltplan wird jedes Bauteil durch ein einfaches, genormtes Symbol (ein Schaltzeichen) dargestellt. Kabel werden immer als gerade Linien gezeichnet, die Ecken haben immer einen rechten Winkel ($90^\circ$).

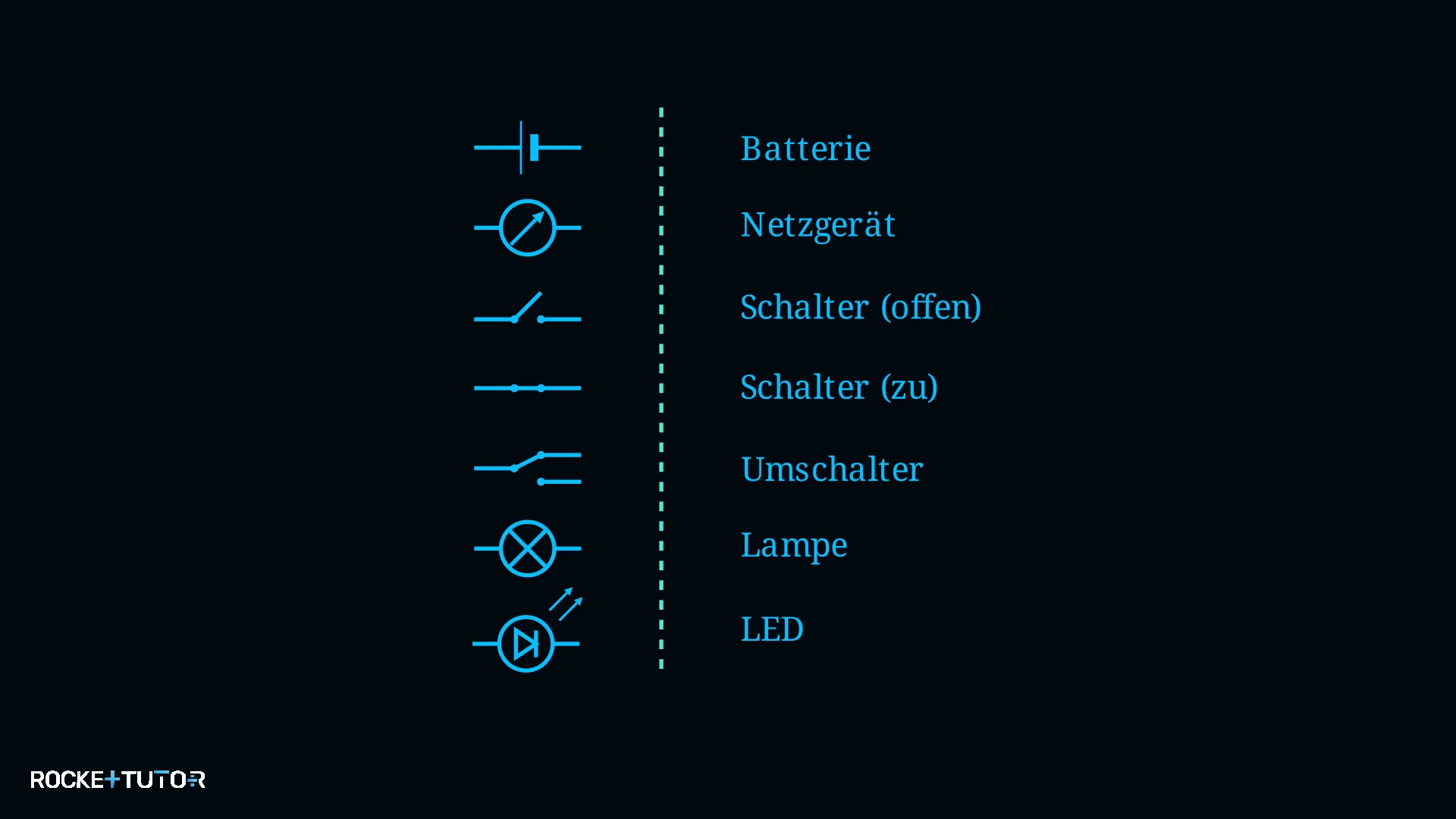

Hier sind die wichtigsten Schaltzeichen, die du auswendig kennen musst:

$\begin{array}{l|l} \text{Bauteil} & \text{Beschreibung des Schaltzeichens} \\ \hline \text{Batterie} & \text{Ein langer (Plus) und ein kurzer, dickerer Strich (Minus) nebeneinander.} \\ \text{Netzgerät} & \text{Ein Kreis mit zwei Anschlüssen, oft mit einem Pfeil oder einer Welle darin.} \\ \text{Schalter (geöffnet)} & \text{Eine Linie, die an einem Punkt unterbrochen und nach oben geklappt ist.} \\ \text{Schalter (geschlossen)} & \text{Eine durchgehende Linie zwischen zwei Punkten.} \\ \text{Umschalter} & \text{Ein Schalter, der zwischen zwei verschiedenen Wegen hin- und herklappen kann.} \\ \text{Lampe} & \text{Ein Kreis mit einem Kreuz (X) in der Mitte.} \\ \text{Leuchtdiode (LED)} & \text{Ein Kreis mit einem Dreieck und einem Strich, plus zwei Pfeile, die nach außen zeigen (Licht).} \\ \end{array}$

Schritt-für-Schritt-Anleitung

1. Bauteile identifizieren: Lies die Aufgabe oder betrachte das Bild. Notiere dir, welche Bauteile (Batterie, Schalter, Lampe etc.) vorhanden sind.
2. Schaltzeichen skizzieren: Erinnere dich an die passenden Symbole für die gefundenen Bauteile und zeichne sie grob auf dein Blatt. Achte darauf, dass sie noch nicht verbunden sind.
3. Bauteile anordnen: Ordne die Symbole gedanklich in einem Rechteck an. Die Spannungsquelle ist meistens auf der linken Seite.

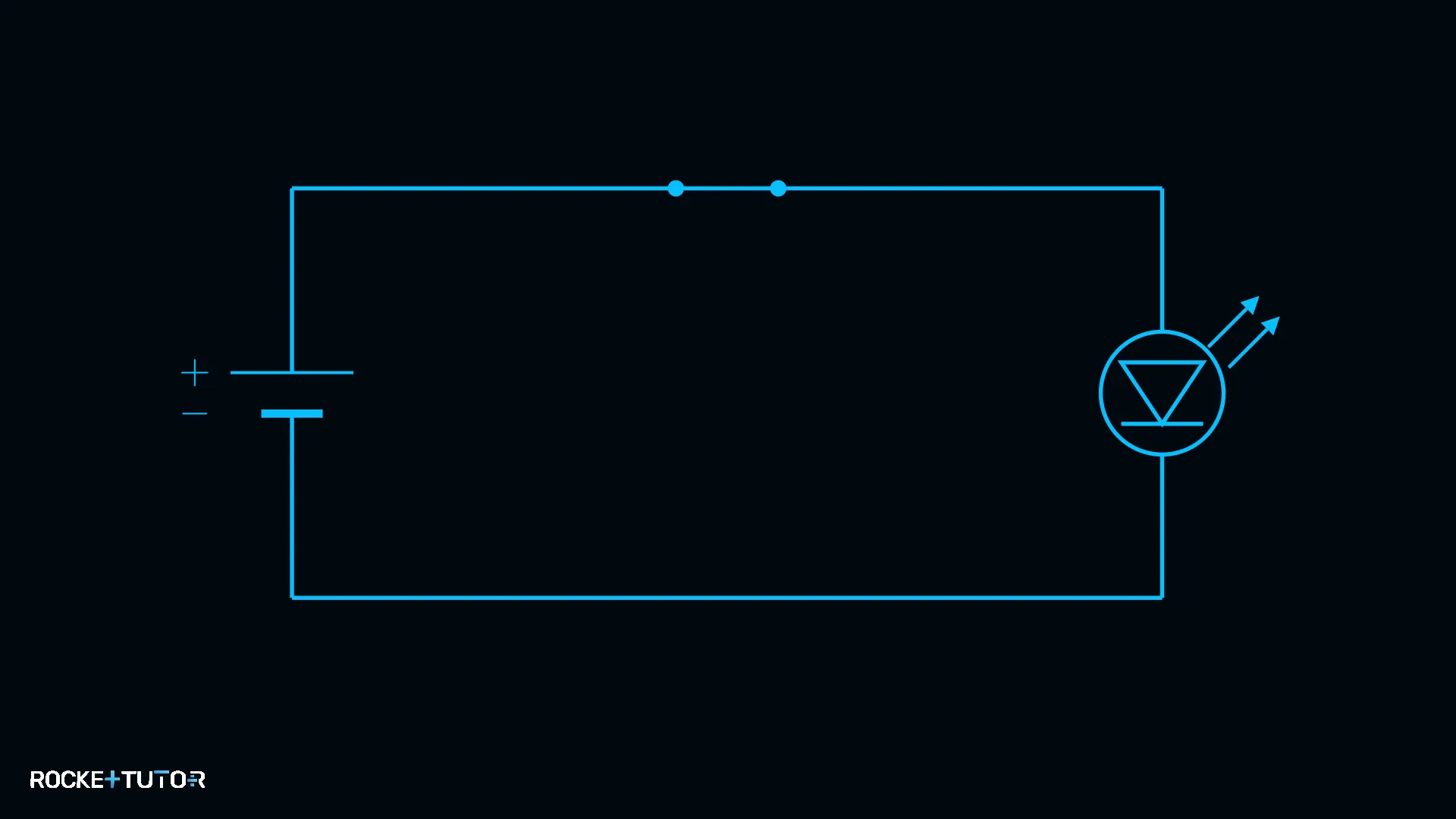

4. Mit geraden Linien verbinden: Zeichne die Kabel als gerade Linien. Wenn ein Kabel abbiegt, zeichne immer einen rechten Winkel (eine $90^\circ$-Ecke). Verbinde so alle Bauteile zu einem geschlossenen Kreis.

Durchgerechnete Beispiele

Wichtige Erkenntnisse

• Ein Stromkreis funktioniert nur, wenn er geschlossen ist. Der Weg muss vom Pluspol durch das Gerät bis zum Minuspol führen.
• Bauteile wie Lampen müssen immer an beiden Anschlüssen (z. B. Gewinde und Fußkontakt) mit dem Stromkreis verbunden sein.
• Schaltpläne nutzen einfache, genormte Symbole (Schaltzeichen) und gerade Linien mit rechten Winkeln, um Stromkreise übersichtlich darzustellen.
