Elektrische Stromkreise: Stromstärke, Spannung und Widerstand einfach erklärt

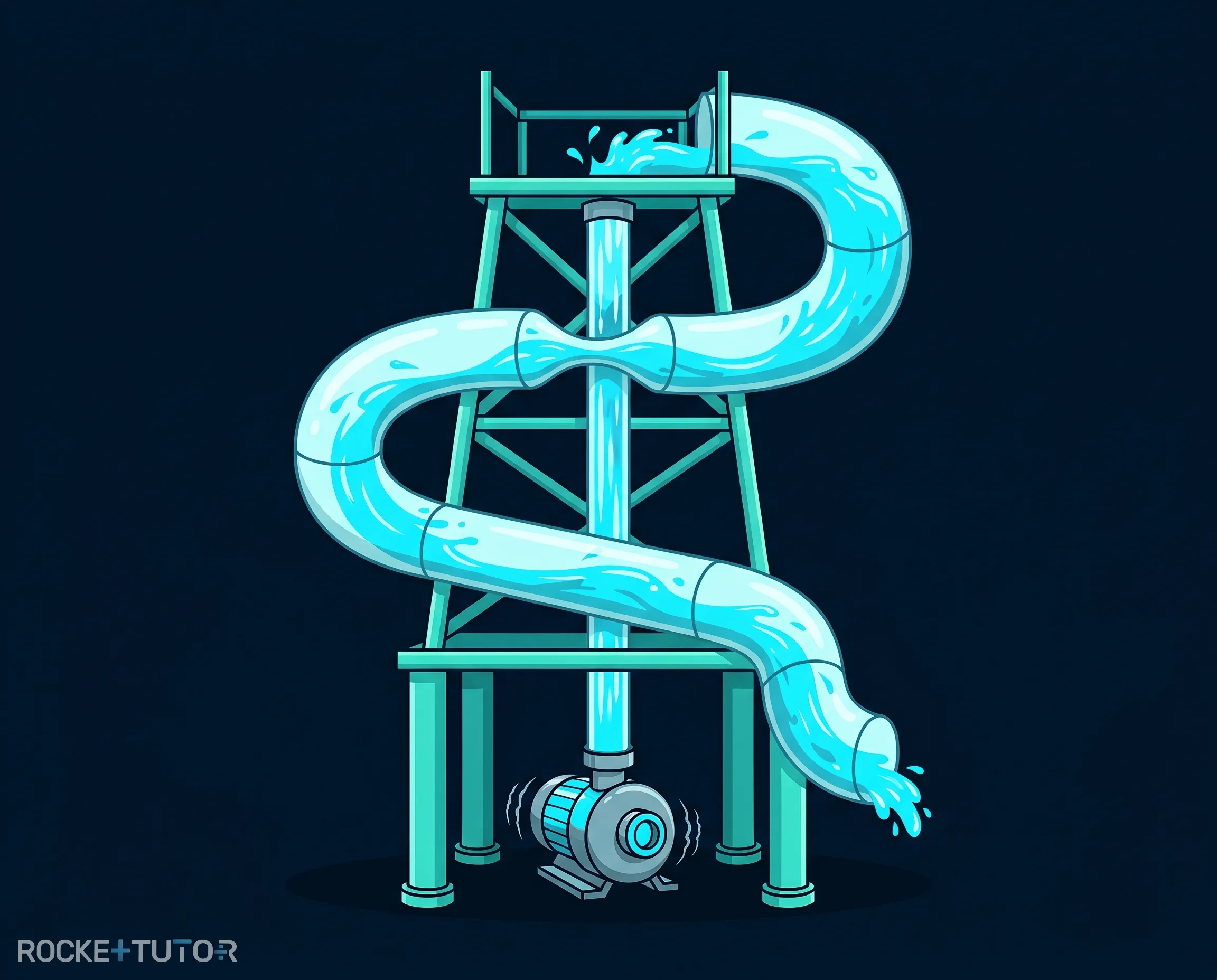

Stell dir vor, du stehst in einem riesigen Wasserpark vor der höchsten Rutsche. Eine starke Pumpe befördert das Wasser unaufhörlich nach oben, und dann saust es durch enge und weite Röhren rasant nach unten.

Genau so ähnlich funktionieren elektrische Stromkreise: Stromstärke, Spannung und Widerstand lassen sich damit wunderbar erklären! In diesem Artikel werden wir das unsichtbare Fließen von Strom sichtbar machen. Du wirst lernen, wie Spannung, Stromstärke und Widerstand zusammenhängen und wie du diese Größen in echten Stromkreisen berechnen kannst.

Vorwissen

• Elektrischer Stromkreis: Ein geschlossener Weg aus leitendem Material (wie Kabeln), auf dem Strom fließen kann. Beispiel: Eine Batterie, die über zwei Kabel mit einer Lampe verbunden ist, bildet einen einfachen Stromkreis.
• Reihen- und Parallelschaltung: Bauteile können auf verschiedene Arten verbunden werden. Beispiel: In einer Reihenschaltung sind die Lampen hintereinander an einem Kabel aufgefädelt. In einer Parallelschaltung hat jede Lampe ihren eigenen, parallelen Zweig.

Aufgabentyp 1: Die Pinguin-Rutsche als Stromkreis

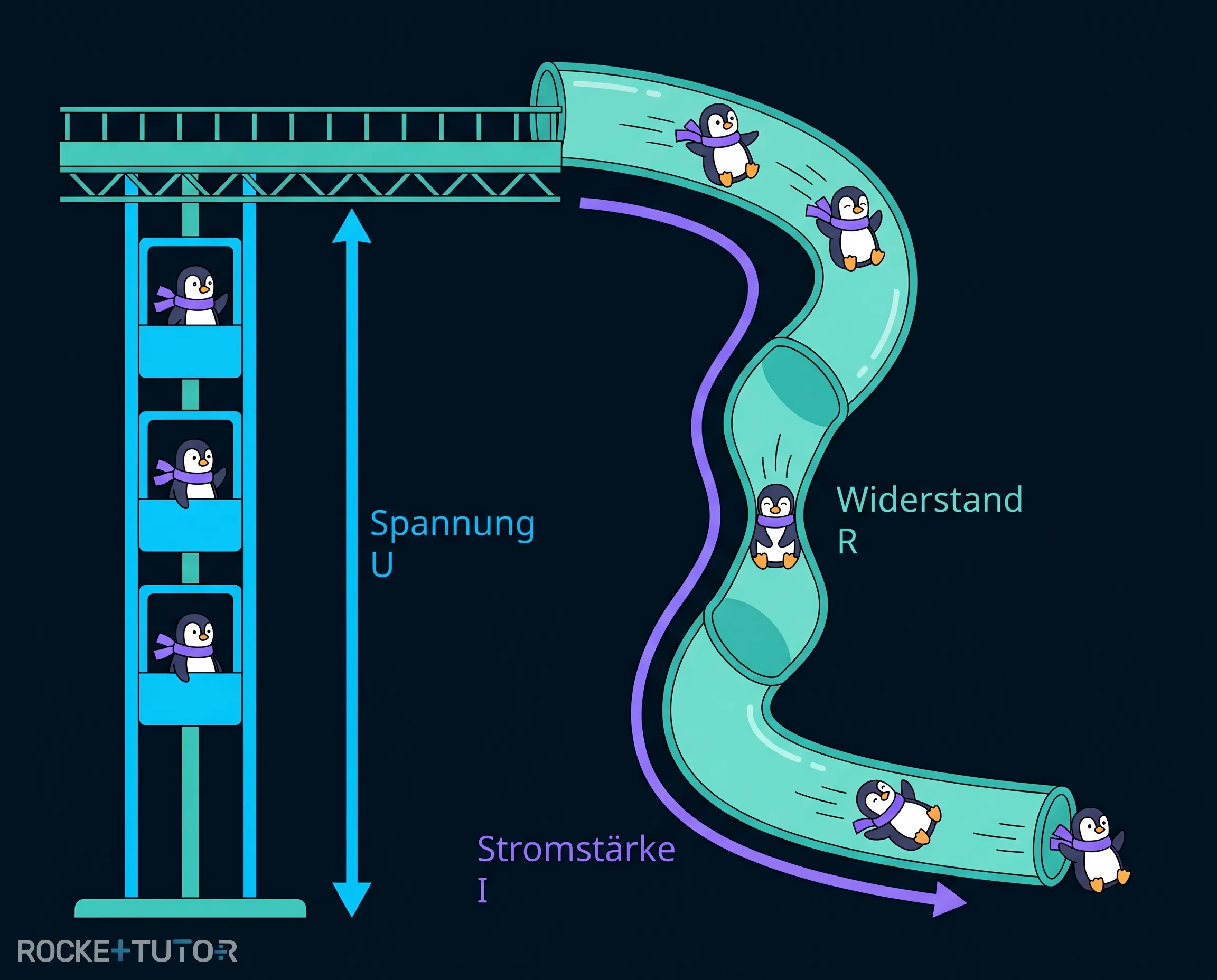

Um zu verstehen, wie Strom fließt, stellen wir uns eine Pinguin-Rutsche vor. Diese Analogie hilft uns, die unsichtbaren Vorgänge im Kabel sichtbar zu machen.

• Ladungsträger (Elektronen): Das sind die Pinguine selbst. Sie bewegen sich durch den Stromkreis.
• Batterie / Spannungsquelle: Das ist der Lift, der die Pinguine nach oben transportiert. Er gibt ihnen die Energie für die Rutschpartie.
• Spannung (U): Das ist der Höhenunterschied, den der Lift überwindet. Je höher der Lift, desto mehr Energie haben die Pinguine.
• Widerstand (R): Das ist die Enge oder Reibung der Rutsche. Eine sehr enge Rutsche bremst die Pinguine ab.
• Stromstärke (I): Das ist die Anzahl der Pinguine, die pro Sekunde an einer bestimmten Stelle vorbeirutschen.

Wenn der Lift höher ist (mehr Spannung), rutschen die Pinguine schneller und die Stromstärke steigt. Wenn die Rutsche enger wird (mehr Widerstand), kommen weniger Pinguine pro Sekunde durch, und die Stromstärke sinkt.

Aufgabentyp 2: Der Widerstand und das Ohmsche Gesetz

Der elektrische Widerstand gibt an, wie stark ein Bauteil den Stromfluss bremst. Er wird berechnet, indem man die Spannung durch die Stromstärke teilt:

$\textcolor{#53E5D6}{R} = \frac{\textcolor{#08BFFF}{U}}{\textcolor{#9570FF}{I}}$

Das Ohmsche Gesetz besagt: Wenn man die Spannung verdoppelt, verdoppelt sich auch die Stromstärke. Die beiden Größen wachsen gleichmäßig an (sie sind direkt proportional, $\textcolor{#08BFFF}{U} \sim \textcolor{#9570FF}{I}$). Das bedeutet, dass der Widerstand immer konstant bleibt. Wichtig: Dieses Gesetz gilt streng genommen nur für Metalle, deren Temperatur sich nicht verändert!

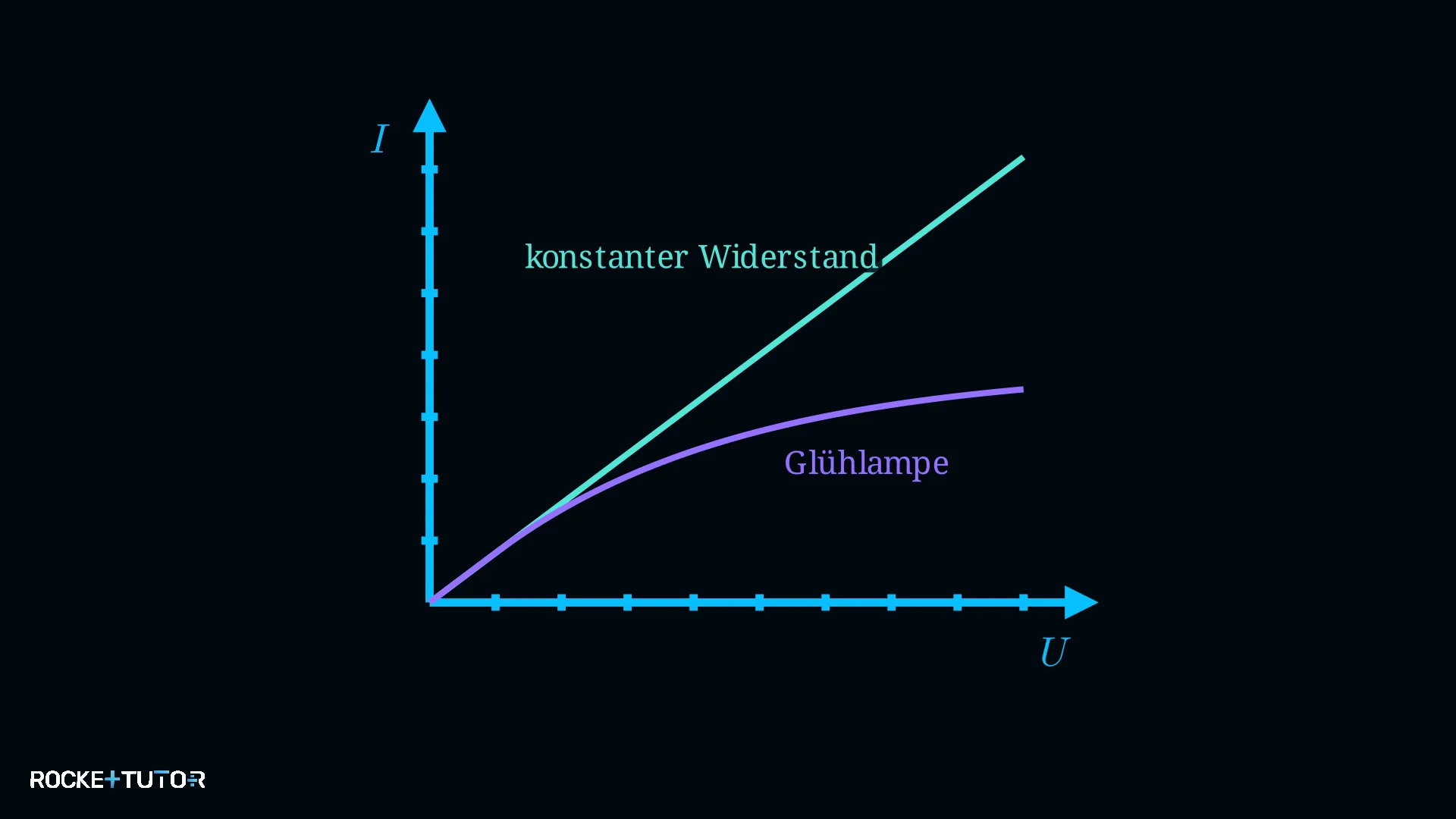

Wir können das Verhalten von Bauteilen in einem Diagramm darstellen (der sogenannten I-U-Kennlinie):

• Eine Ursprungsgerade (eine gerade Linie, die links unten bei Null startet) bedeutet: Der Widerstand ist konstant. Das Ohmsche Gesetz gilt.
• Eine gekrümmte Linie bedeutet: Der Widerstand verändert sich. Bei einer Glühlampe wird der Draht zum Beispiel heiß. Dadurch steigt der Widerstand und die Kurve flacht ab.

Schritt-für-Schritt-Anleitung

1. Gegebene Werte notieren: Lies den Text genau und schreibe auf, wie groß die Spannung (U) und die Stromstärke (I) sind.
2. Formel aufstellen: Schreibe die Formel für den Widerstand auf: $R = U / I$.
3. Werte einsetzen: Ersetze die Buchstaben durch die Zahlen aus dem Text. Vergiss die Einheiten (V und A) nicht!
4. Ausrechnen: Teile die Zahlen durcheinander. Das Ergebnis bekommt die Einheit Ohm ($\Omega$).

Durchgerechnete Beispiele

Beispiel 1

Aufgabe

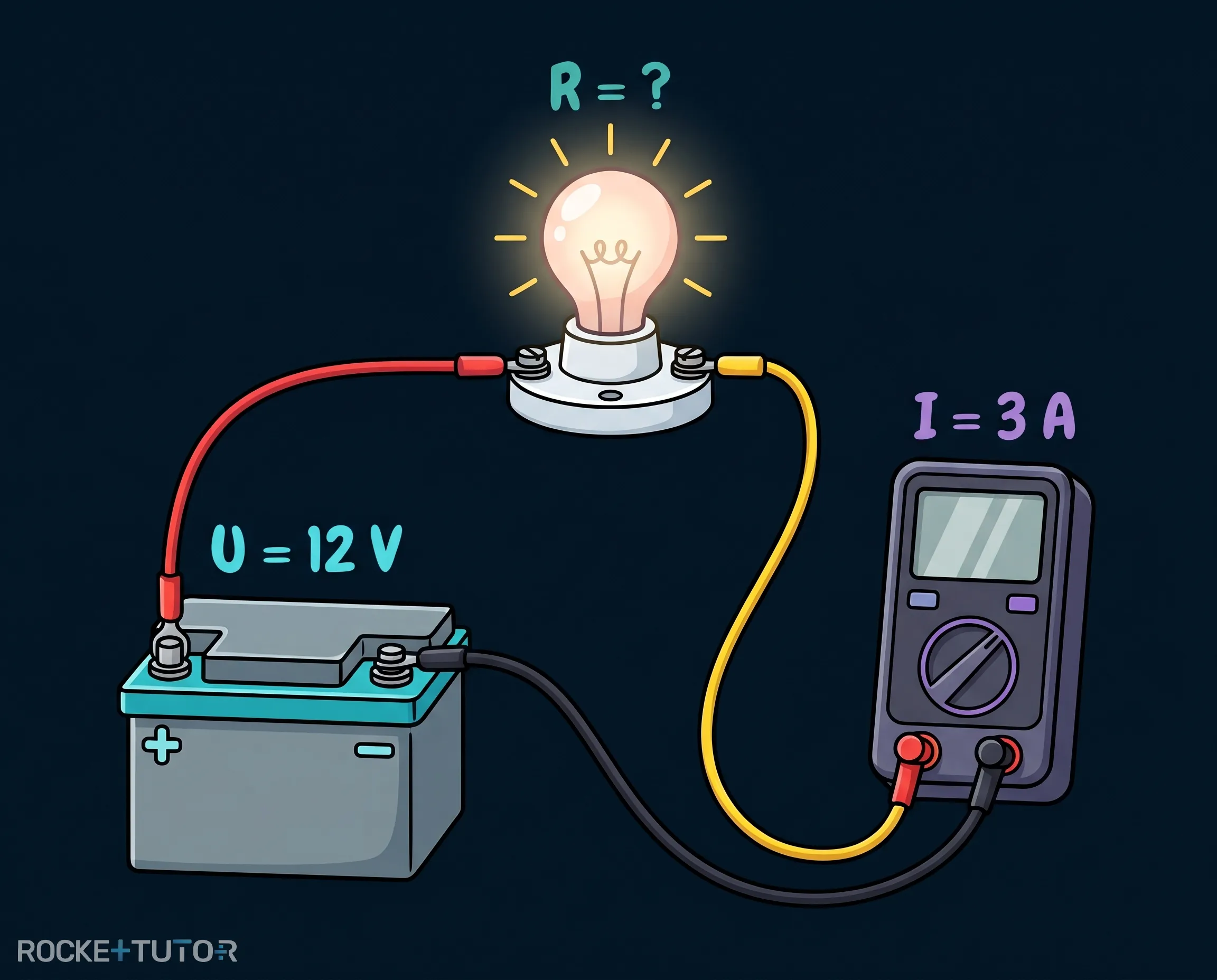

Eine Glühlampe ist an eine Spannung von $12 \text{ V}$ angeschlossen. Ein Messgerät zeigt an, dass ein Strom von $3 \text{ A}$ fließt. Berechne den elektrischen Widerstand der Glühlampe.

Lösung Schritt für Schritt

Fortschritt

4 / 4

1. 1
   Schritt 1
   Gegebene Werte notieren

   Gegeben: $\textcolor{#08BFFF}{U} = \textcolor{#08BFFF}{12 \text{ V}}$, $\textcolor{#9570FF}{I} = \textcolor{#9570FF}{3 \text{ A}}$ Gesucht: $\textcolor{#53E5D6}{R} = ?$

2. 2
   Schritt 2
   Formel aufstellen

   $\textcolor{#53E5D6}{R} = \frac{\textcolor{#08BFFF}{U}}{\textcolor{#9570FF}{I}}$

3. 3
   Schritt 3
   Werte einsetzen

   $\textcolor{#53E5D6}{R} = \frac{\textcolor{#08BFFF}{12 \text{ V}}}{\textcolor{#9570FF}{3 \text{ A}}}$

4. 4
   Schritt 4 · Ergebnis
   Ausrechnen

   $\textcolor{#53E5D6}{R} = \textcolor{#53E5D6}{4 \ \Omega}$

Ergebnis:

Der elektrische Widerstand der Glühlampe beträgt $\textcolor{#53E5D6}{4 \ \Omega}$. Die Einheit Ohm ($\Omega$) ist korrekt für den Widerstand. Der Wert ist realistisch für eine kleine Lampe.

---

Aufgabentyp 3: Messungen, Regeln und typische Denkfehler

Um Stromkreise richtig zu verstehen, müssen wir wissen, wie man misst und welche Regeln gelten.

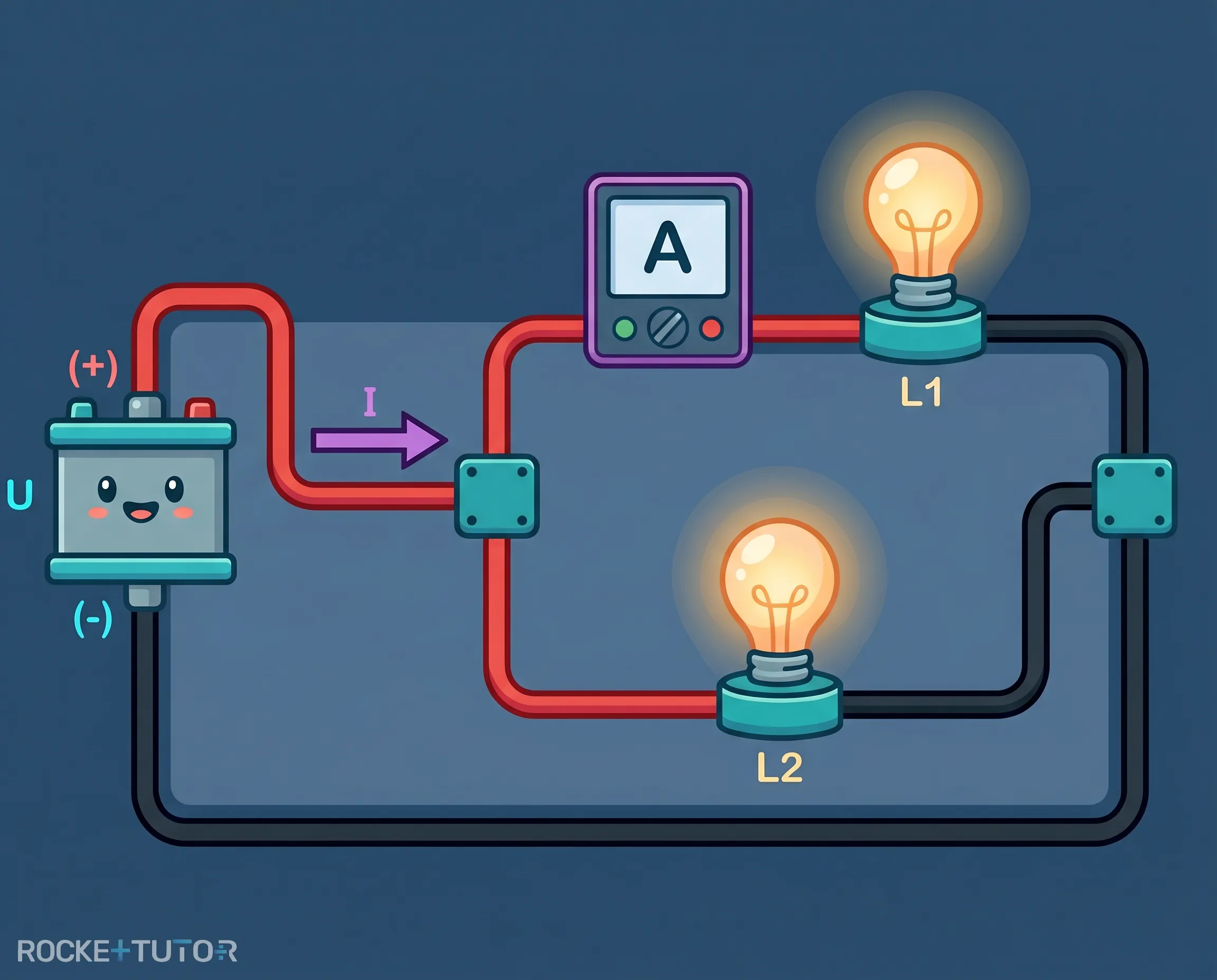

1. Stromstärke messen: Ein Amperemeter misst die Stromstärke. Es muss immer in Reihe zu dem Bauteil geschaltet werden, das man messen will. Der Strom muss direkt durch das Messgerät hindurchfließen.

2. Spannungen kombinieren: Wenn du mehrere Batterien hintereinander (in Reihe) schaltest, addieren sich ihre Spannungen. Zwei $1{,}5 \text{ V}$-Batterien ergeben zusammen $3 \text{ V}$.

3. Ströme in Verzweigungen (Knotenregel): In einer Parallelschaltung teilt sich der Strom an einer Verzweigung (Knotenpunkt) auf. Die Summe der Ströme, die in den Knoten hineinfließen, ist genauso groß wie die Summe der Ströme, die herausfließen.

4. Typische Denkfehler:

• „Auf dem Motor steht $0{,}5 \text{ A}$, also fließen da immer $0{,}5 \text{ A}$.“ – Falsch! Die Stromstärke hängt immer davon ab, welche Spannung angeschlossen ist und wie groß der Widerstand ist.
• „Eine $12 \text{ V}$-Batterie liefert immer doppelt so viel Strom wie eine $6 \text{ V}$-Batterie.“ – Falsch! Sie liefert die doppelte Spannung. Wie viel Strom tatsächlich fließt, entscheidet der Gesamtwiderstand des Stromkreises.
• „Zwei Lampen haben zusammen immer mehr Widerstand als eine.“ – Falsch! Wenn du Lampen parallel (nebeneinander) schaltest, bietest du dem Strom einen zusätzlichen Weg. Dadurch sinkt der Gesamtwiderstand!

Schritt-für-Schritt-Anleitung

1. Knotenpunkt finden: Suche im Schaltplan die Stelle, an der sich das Kabel verzweigt oder wieder zusammenführt.
2. Ströme identifizieren: Finde heraus, welcher Strom in den Knoten hineinfließt (Zufluss) und welche Ströme herausfließen (Abfluss).
3. Gleichung aufstellen: Nutze die Knotenregel: Zufluss = Abfluss. Setze die bekannten Werte ein.
4. Fehlenden Wert berechnen: Stelle die Gleichung um und rechne den fehlenden Strom aus.

Durchgerechnete Beispiele

Beispiel 2

Aufgabe

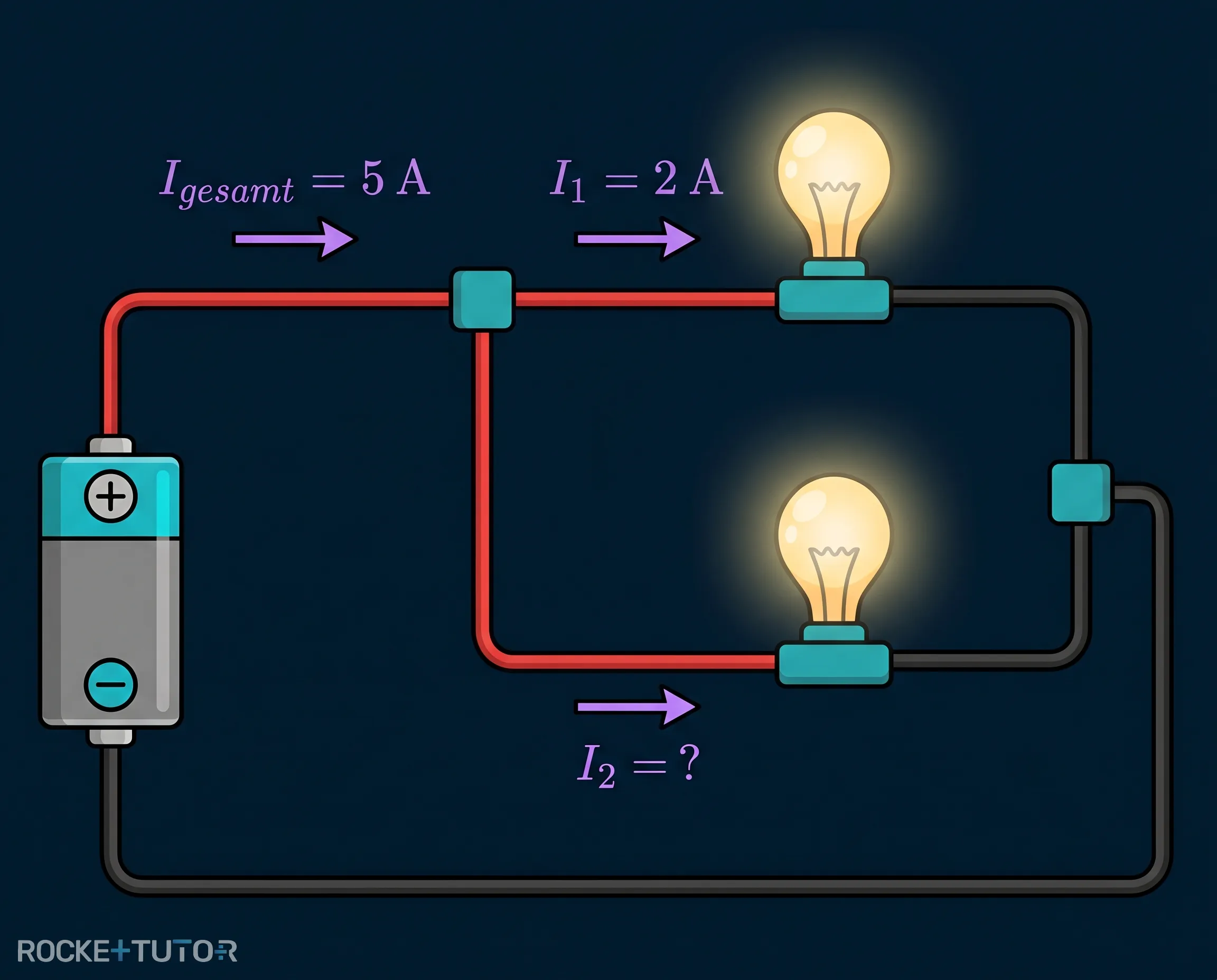

In einer Parallelschaltung fließen insgesamt $5 \text{ A}$ in einen Knotenpunkt hinein. Der Strom teilt sich auf zwei Lampen auf. Durch die erste Lampe fließen $2 \text{ A}$. Berechne die Stromstärke durch die zweite Lampe.

Lösung Schritt für Schritt

Fortschritt

4 / 4

1. 1
   Schritt 1
   Knotenpunkt finden

   Wir betrachten den Punkt, an dem sich der Hauptstrom auf die zwei Lampen aufteilt.

2. 2
   Schritt 2
   Ströme identifizieren

   Zufluss: $\textcolor{#9570FF}{I_{\text{gesamt}}} = \textcolor{#9570FF}{5 \text{ A}}$ Abfluss 1: $\textcolor{#9570FF}{I_{1}} = \textcolor{#9570FF}{2 \text{ A}}$ Abfluss 2: $\textcolor{#9570FF}{I_{2}} = ?$ (gesucht)

3. 3
   Schritt 3
   Gleichung aufstellen

   Zufluss = Abfluss $\textcolor{#9570FF}{I_{\text{gesamt}}} = \textcolor{#9570FF}{I_{1}} + \textcolor{#9570FF}{I_{2}}$ $\textcolor{#9570FF}{5 \text{ A}} = \textcolor{#9570FF}{2 \text{ A}} + \textcolor{#9570FF}{I_{2}}$

4. 4
   Schritt 4 · Ergebnis
   Fehlenden Wert berechnen

   Wir ziehen $2 \text{ A}$ auf beiden Seiten ab: $\textcolor{#9570FF}{I_{2}} = \textcolor{#9570FF}{5 \text{ A}} - \textcolor{#9570FF}{2 \text{ A}}$ $\textcolor{#9570FF}{I_{2}} = \textcolor{#9570FF}{3 \text{ A}}$

Ergebnis:

Die Stromstärke durch die zweite Lampe beträgt $\textcolor{#9570FF}{3 \text{ A}}$. Die Summe der Teilströme ($2 \text{ A} + 3 \text{ A}$) ergibt wieder den Gesamtstrom ($5 \text{ A}$). Das Ergebnis ist logisch.

---

Wichtige Erkenntnisse

• Die Spannung (U) treibt den Strom an, der Widerstand (R) bremst ihn, und die Stromstärke (I) ist das Ergebnis.
• Ohmsches Gesetz: Der Widerstand berechnet sich mit $\textcolor{#53E5D6}{R} = \frac{\textcolor{#08BFFF}{U}}{\textcolor{#9570FF}{I}}$. Bei Metallen mit konstanter Temperatur bleibt der Widerstand gleich.
• Ein Amperemeter wird immer in Reihe geschaltet.
• Knotenregel: In einer Verzweigung ist der hineinfließende Strom genauso groß wie die Summe der herausfließenden Ströme.
