Was sind elektrische Stromkreise und Leistung?

In einem elektrischen Stromkreis fließen Elektronen durch Leitungen und Bauteile wie Lampen oder Widerstände. Die elektrische Leistung gibt an, wie viel Energie pro Sekunde in diesem Stromkreis umgewandelt wird, zum Beispiel in Licht oder Wärme. Je höher die Leistung, desto mehr Energie verbraucht das angeschlossene Gerät im Alltag. Das Verständnis dieser Grundlagen hilft dir, den Stromverbrauch besser einzuschätzen.

Wie berechnet man den Gesamtwiderstand in einer Reihenschaltung?

In einer Reihenschaltung addieren sich die einzelnen Widerstände zum Gesamtwiderstand. Die Formel lautet: R_ges = R_1 + R_2 + R_3 + ... . Der Strom muss durch jedes Bauteil nacheinander fließen, weshalb sich die Hindernisse summieren. Fällt ein einziges Bauteil aus, ist der Stromkreis unterbrochen und kein Strom kann mehr fließen.

Wie berechnet man die elektrische Leistung?

Die elektrische Leistung P berechnest du, indem du die Spannung U mit der Stromstärke I multiplizierst. Die Formel lautet P = U · I . Das Ergebnis wird in der Einheit Watt (W) angegeben. Wenn beispielsweise eine Spannung von einem Volt anliegt und ein Strom von einem Ampere fließt, beträgt die Leistung genau ein Watt.

Elektrische Stromkreise und Leistung

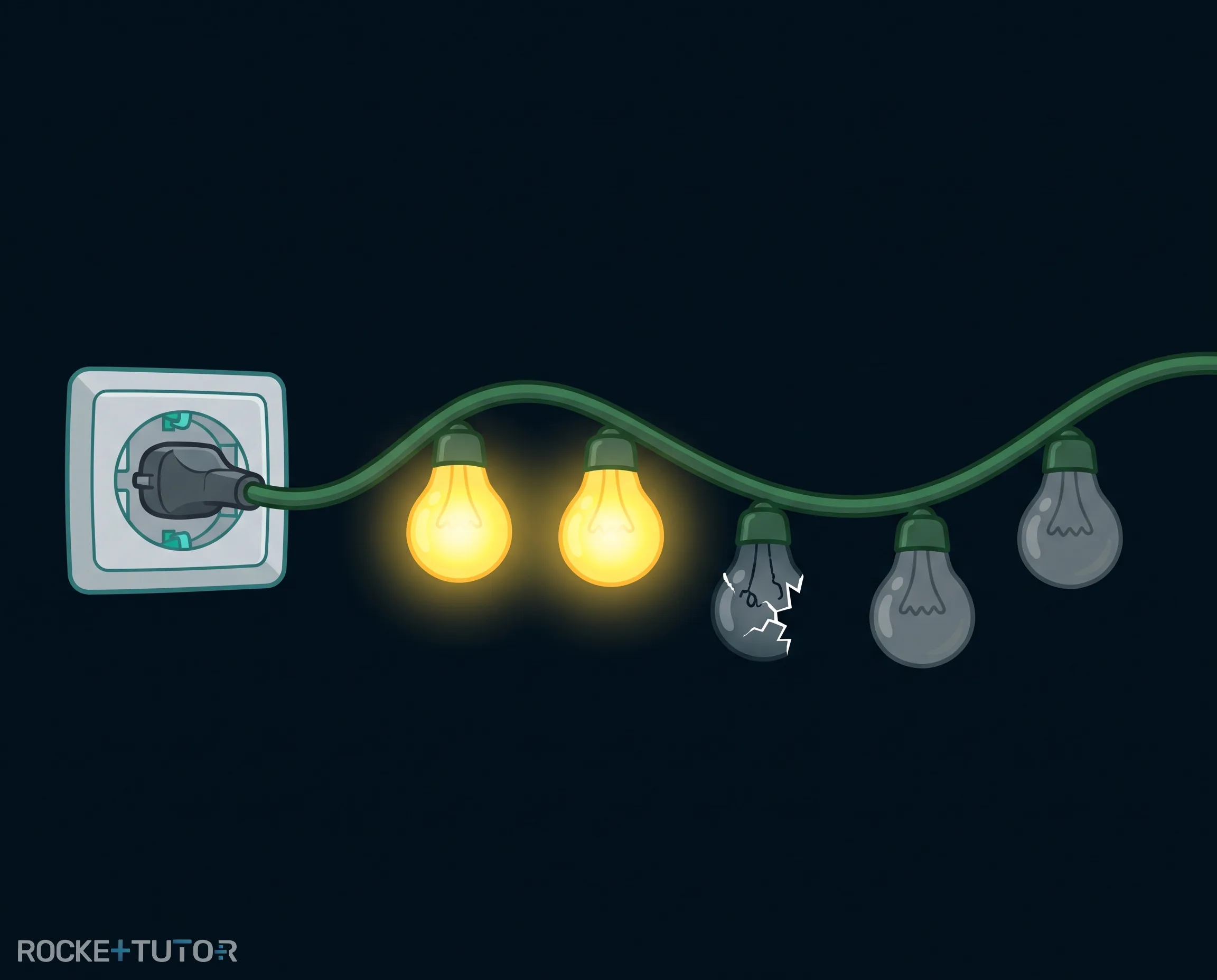

Stell dir vor, du schaltest deine Lieblings-Lichterkette ein und plötzlich leuchtet sie nicht mehr, nur weil ein einziges kleines Lämpchen kaputt ist. Warum passiert das? Und wie finden wir heraus, wie viel Strom die Lichterkette eigentlich verbraucht? Wenn wir elektrische Stromkreise und Leistung untersuchen, finden wir die Antworten auf genau diese Fragen.

In dieser Lektion lüften wir das Geheimnis der sogenannten Reihenschaltung. Außerdem lernst du, wie du die elektrische Leistung deiner Alltagsgeräte ganz einfach selbst berechnen kannst – vom Smartphone-Ladegerät bis zum Gaming-Monitor!

Vorwissen

Elektrische Spannung ( $U$ ): Der "Druck", der die Elektronen antreibt.

Einheit: Volt ( $\text{V}$ )

Beispiel: Eine handelsübliche Batterie liefert eine Spannung von $9 \text{ V}$ .
Elektrische Stromstärke ( $I$ ): Die Menge an Elektronen, die pro Sekunde durch die Leitung fließt.

Einheit: Ampere ( $\text{A}$ )

Beispiel: Durch eine leuchtende Taschenlampe fließt ein Strom von $0.5 \text{ A}$ .
Elektrischer Widerstand ( $R$ ): Das Hindernis im Kabel, das den Stromfluss bremst.

Einheit: Ohm ( $\Omega$ )

Beispiel: Ein dünner Kupferdraht hat einen Widerstand von $10 \Omega$ .

Aufgabentyp 1: Spannung und Widerstand in Reihenschaltungen

Wenn wir elektrische Stromkreise und Leistung betrachten, ist die Reihenschaltung ein wichtiges Grundlagenkonzept. In einer Reihenschaltung sind alle elektrischen Bauteile (wie Lampen oder Widerstände) wie an einer Perlenkette hintereinandergeschaltet. Der Strom hat nur einen einzigen Weg, den er nehmen kann.

Weil die Elektronen durch jedes einzelne Hindernis nacheinander fließen müssen, addieren sich die einzelnen Widerstände zum Gesamtwiderstand:

$\textcolor{#53E5D6}{R_{ges}} = \textcolor{#53E5D6}{R_{1}} + \textcolor{#53E5D6}{R_{2}} + \textcolor{#53E5D6}{R_{3}} + \dots$

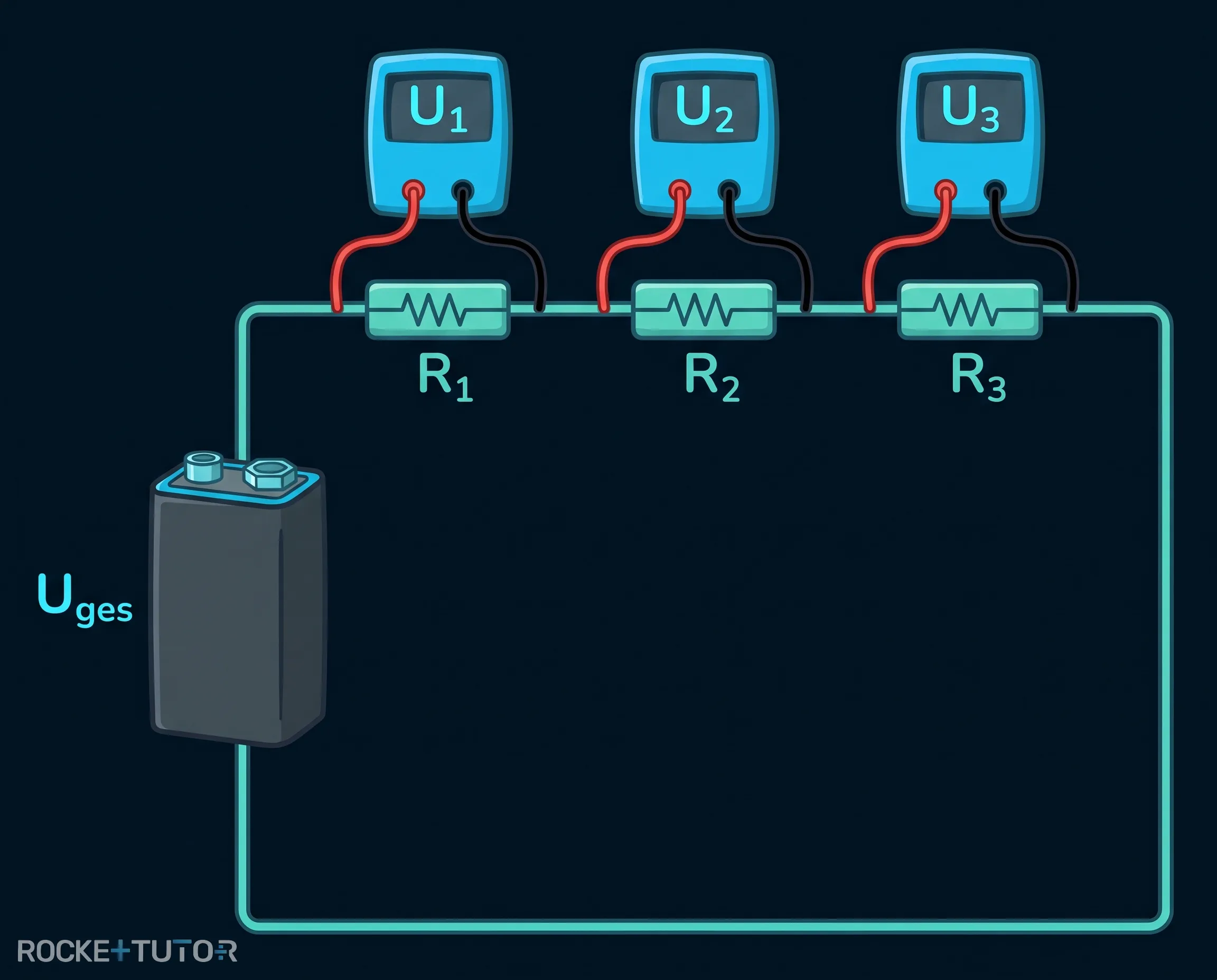

Schaltplan einer Reihenschaltung mit Widerständen

Auch die Spannung verhält sich besonders. Die gesamte Spannung der Batterie teilt sich auf die einzelnen Bauteile auf. Wenn du die Teilspannungen an jedem Bauteil misst und zusammenrechnest, erhältst du genau die Gesamtspannung der Quelle:

$\textcolor{#08BFFF}{U_{ges}} = \textcolor{#08BFFF}{U_{1}} + \textcolor{#08BFFF}{U_{2}} + \textcolor{#08BFFF}{U_{3}} + \dots$

Schritt-für-Schritt-Anleitung

Gegebene Werte identifizieren: Finde heraus, welche Einzelwerte für den Widerstand oder die Spannung im Text gegeben sind.
Die passende Additionsregel wählen: Nutze die Formel für den Gesamtwiderstand ( $\textcolor{#53E5D6}{R_{ges}} = \textcolor{#53E5D6}{R_{1}} + \textcolor{#53E5D6}{R_{2}} + \dots$ ) oder die Gesamtspannung ( $\textcolor{#08BFFF}{U_{ges}} = \textcolor{#08BFFF}{U_{1}} + \textcolor{#08BFFF}{U_{2}} + \dots$ ).
Werte einsetzen und ausrechnen: Setze die Zahlen mit ihren Einheiten in die Formel ein und berechne das Ergebnis.

Durchgerechnete Beispiele

Beispiel 1

Aufgabe

Eine Lichterkette besteht aus drei hintereinandergeschalteten Lämpchen. Die Lämpchen haben die Widerstände $\textcolor{#53E5D6}{R_{1}} = \textcolor{#53E5D6}{15 \Omega}$ , $\textcolor{#53E5D6}{R_{2}} = \textcolor{#53E5D6}{20 \Omega}$ und $\textcolor{#53E5D6}{R_{3}} = \textcolor{#53E5D6}{10 \Omega}$ . Die Lichterkette ist an eine Batterie mit einer Gesamtspannung von $\textcolor{#08BFFF}{U_{ges}} = \textcolor{#08BFFF}{9 \text{ V}}$ angeschlossen. Am ersten Lämpchen fällt eine Spannung von $\textcolor{#08BFFF}{U_{1}} = \textcolor{#08BFFF}{3 \text{ V}}$ ab, am zweiten $\textcolor{#08BFFF}{U_{2}} = \textcolor{#08BFFF}{4 \text{ V}}$ . Berechne den Gesamtwiderstand der Lichterkette und die Spannung $\textcolor{#08BFFF}{U_{3}}$ am dritten Lämpchen.

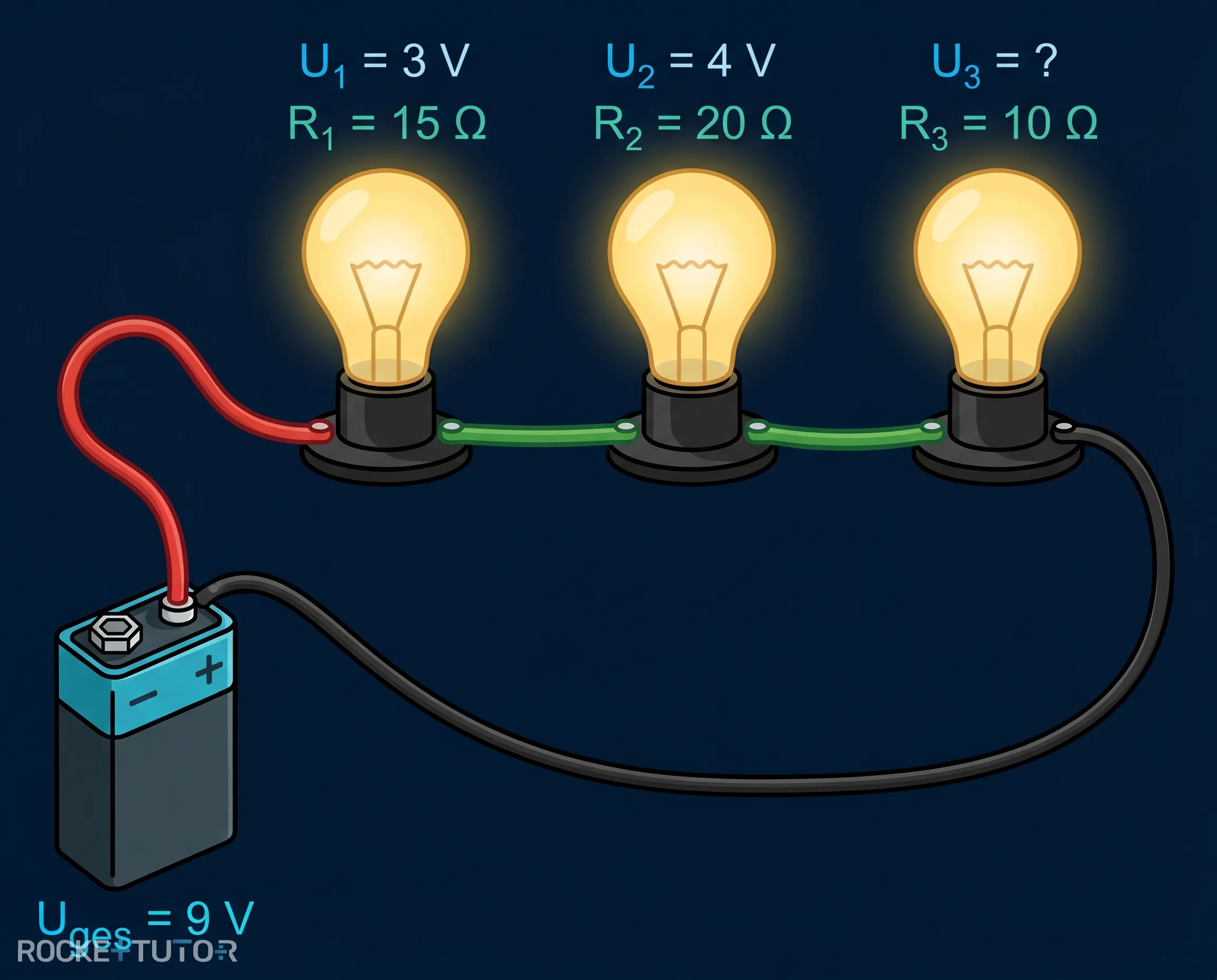

Schaltplan Lichterkette mit drei Lämpchen

Fortschritt

3 / 3

Schritt 1
Gegebene Werte identifizieren
Gegeben: $\textcolor{#53E5D6}{R_{1}} = \textcolor{#53E5D6}{15 \Omega}$ , $\textcolor{#53E5D6}{R_{2}} = \textcolor{#53E5D6}{20 \Omega}$ , $\textcolor{#53E5D6}{R_{3}} = \textcolor{#53E5D6}{10 \Omega}$ . Gegeben: $\textcolor{#08BFFF}{U_{ges}} = \textcolor{#08BFFF}{9 \text{ V}}$ , $\textcolor{#08BFFF}{U_{1}} = \textcolor{#08BFFF}{3 \text{ V}}$ , $\textcolor{#08BFFF}{U_{2}} = \textcolor{#08BFFF}{4 \text{ V}}$ .
Schritt 2
Gesamtwiderstand berechnen
$\textcolor{#53E5D6}{R_{ges}} = \textcolor{#53E5D6}{R_{1}} + \textcolor{#53E5D6}{R_{2}} + \textcolor{#53E5D6}{R_{3}}$ $\textcolor{#53E5D6}{R_{ges}} = \textcolor{#53E5D6}{15 \Omega} + \textcolor{#53E5D6}{20 \Omega} + \textcolor{#53E5D6}{10 \Omega}$ $\textcolor{#53E5D6}{R_{ges}} = \textcolor{#53E5D6}{45 \Omega}$
Schritt 3 · Ergebnis
Fehlende Spannung berechnen
Die Gesamtspannung ist die Summe der Teilspannungen: $\textcolor{#08BFFF}{U_{ges}} = \textcolor{#08BFFF}{U_{1}} + \textcolor{#08BFFF}{U_{2}} + \textcolor{#08BFFF}{U_{3}}$ Wir setzen die bekannten Werte ein: $\textcolor{#08BFFF}{9 \text{ V}} = \textcolor{#08BFFF}{3 \text{ V}} + \textcolor{#08BFFF}{4 \text{ V}} + \textcolor{#08BFFF}{U_{3}}$ $\textcolor{#08BFFF}{9 \text{ V}} = \textcolor{#08BFFF}{7 \text{ V}} + \textcolor{#08BFFF}{U_{3}}$ Wir ziehen $7 \text{ V}$ auf beiden Seiten ab: $\textcolor{#08BFFF}{U_{3}} = \textcolor{#08BFFF}{2 \text{ V}}$

Ergebnis:

Der Gesamtwiderstand beträgt $\textcolor{#53E5D6}{45 \Omega}$ und die Spannung am dritten Lämpchen ist $\textcolor{#08BFFF}{2 \text{ V}}$ .

Quiz zu Elektrische Stromkreise und Leistung: Teste dein Wissen

Löse eine kostenlose Quizfrage zu Elektrische Stromkreise und Leistung und prüfe, ob du die wichtigsten Schritte verstanden hast.

Quizfrage 1 zu Elektrische Stromkreise und Leistung

In welcher Einheit wird die elektrische Stromstärke im Stromkreis angegeben?

Quizfrage 2 zu Elektrische Stromkreise und Leistung

Nur mit Account

Wie berechnet sich der Gesamtwiderstand in einer Reihenschaltung mit zwei Widerständen?

Übungsaufgabe zu Elektrische Stromkreise und Leistung

Nur mit Account

Kostenlos freischalten

Aufgabentyp 2: Berechnung der elektrischen Leistung

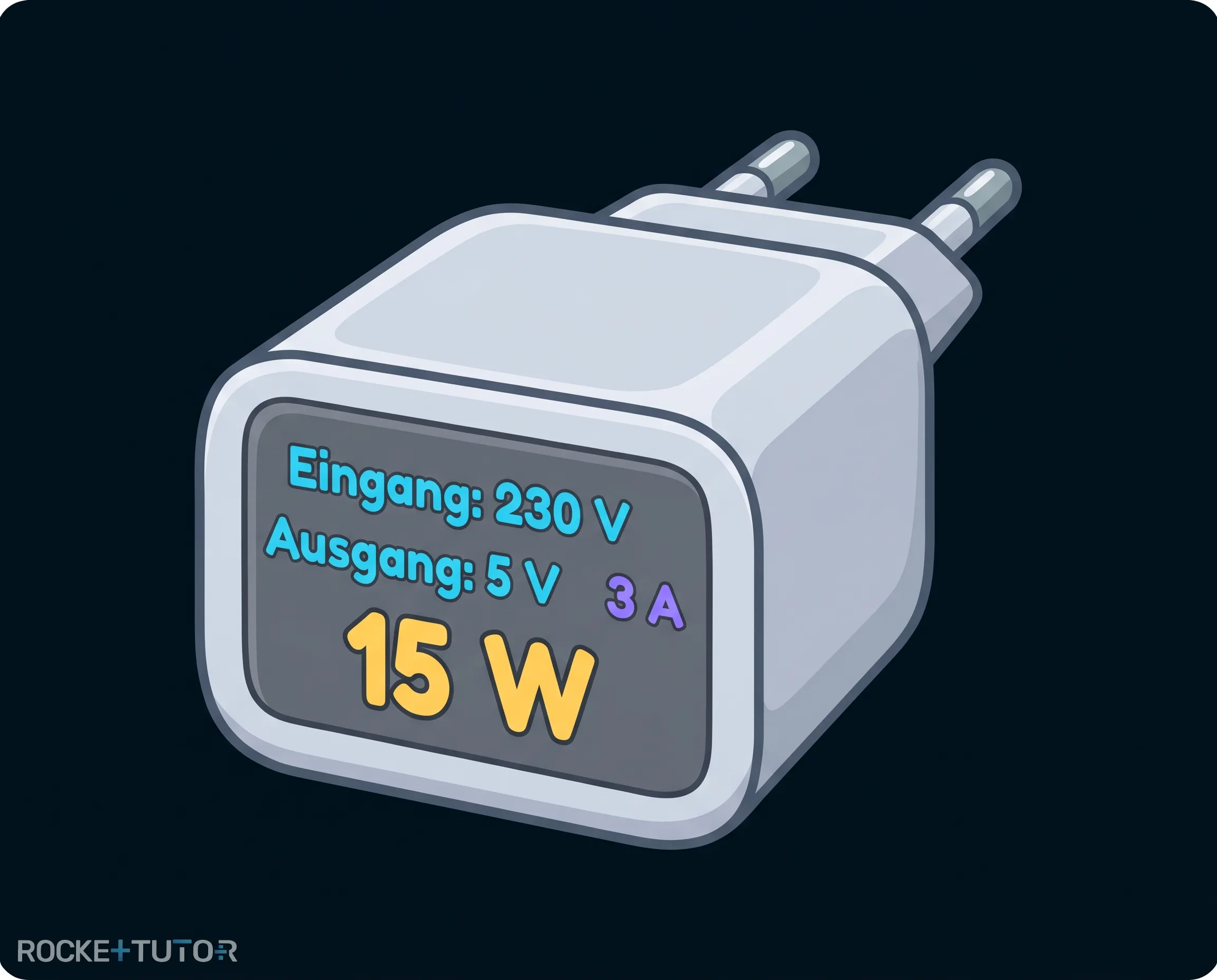

Jedes elektrische Gerät wandelt Energie um – zum Beispiel in Licht, Wärme oder Bewegung. Die elektrische Leistung ( $P$ ) gibt an, wie viel Energie pro Sekunde umgewandelt wird. Je höher die Leistung, desto mehr "Power" hat das Gerät.

Die Leistung hängt von zwei Dingen ab: Wie stark der "Druck" der Elektronen ist (die Spannung $U$ ) und wie viele Elektronen fließen (die Stromstärke $I$ ). Die Formel dafür ist sehr einfach:

$\textcolor{#FFCE51}{P} = \textcolor{#08BFFF}{U} \cdot \textcolor{#9570FF}{I}$

Die Einheit der Leistung ist Watt ( $\text{W}$ ). Wenn eine Spannung von $1 \text{ V}$ anliegt und ein Strom von $1 \text{ A}$ fließt, beträgt die Leistung genau $1 \text{ W}$ :

$1 \text{ W} = 1 \text{ V} \cdot 1 \text{ A}$

Schritt-für-Schritt-Anleitung

Spannung und Stromstärke ablesen: Finde die Werte für die $\textcolor{#08BFFF}{\text{Spannung (}U\text{)}}$ in Volt und die $\textcolor{#9570FF}{\text{Stromstärke (}I\text{)}}$ in Ampere im Text.
Formel aufstellen: Notiere die Leistungsformel: $\textcolor{#FFCE51}{P} = \textcolor{#08BFFF}{U} \cdot \textcolor{#9570FF}{I}$ .
Werte einsetzen und berechnen: Multipliziere die beiden Werte. Das Endergebnis bekommt immer die Einheit Watt ( $\text{W}$ ).

Durchgerechnete Beispiele

Beispiel 2

Aufgabe

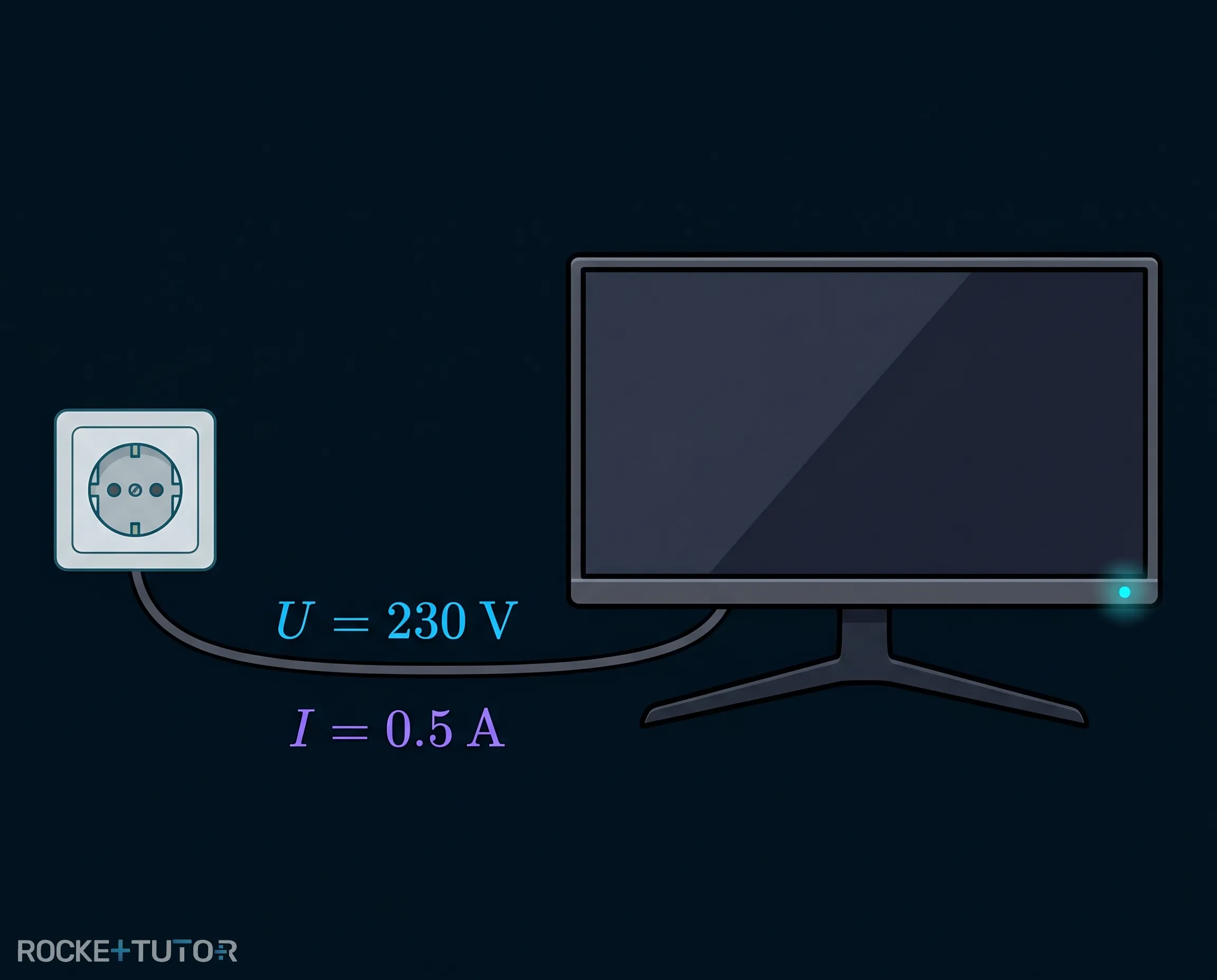

Ein moderner Gaming-Monitor ist an die normale Steckdose mit einer Spannung von $\textcolor{#08BFFF}{U} = \textcolor{#08BFFF}{230 \text{ V}}$ angeschlossen. Im Betrieb fließt eine Stromstärke von $\textcolor{#9570FF}{I} = \textcolor{#9570FF}{0.5 \text{ A}}$ durch das Gerät. Berechne die elektrische Leistung des Monitors.

Fortschritt

3 / 3

Schritt 1
Spannung und Stromstärke ablesen
Gegeben: $\textcolor{#08BFFF}{U} = \textcolor{#08BFFF}{230 \text{ V}}$ , $\textcolor{#9570FF}{I} = \textcolor{#9570FF}{0.5 \text{ A}}$ . Gesucht: $\textcolor{#FFCE51}{P} = ?$
Schritt 2
Formel aufstellen
$\textcolor{#FFCE51}{P} = \textcolor{#08BFFF}{U} \cdot \textcolor{#9570FF}{I}$
Schritt 3 · Ergebnis
Werte einsetzen und berechnen
$\textcolor{#FFCE51}{P} = \textcolor{#08BFFF}{230 \text{ V}} \cdot \textcolor{#9570FF}{0.5 \text{ A}}$ $\textcolor{#FFCE51}{P} = \textcolor{#FFCE51}{115 \text{ W}}$

Ergebnis:

Die elektrische Leistung des Gaming-Monitors beträgt $\textcolor{#FFCE51}{115 \text{ W}}$ . Realitätscheck: Ein Wert von $115 \text{ W}$ ist für einen großen Monitor sehr realistisch. Die Einheit Watt ist korrekt für die Leistung.

Wichtige Erkenntnisse

Reihenschaltung: Die Widerstände addieren sich ( $\textcolor{#53E5D6}{R_{ges}} = \textcolor{#53E5D6}{R_{1}} + \textcolor{#53E5D6}{R_{2}} + \dots$ ) und die Gesamtspannung teilt sich auf ( $\textcolor{#08BFFF}{U_{ges}} = \textcolor{#08BFFF}{U_{1}} + \textcolor{#08BFFF}{U_{2}} + \dots$ ).
Elektrische Leistung: Berechnet sich aus Spannung mal Stromstärke ( $\textcolor{#FFCE51}{P} = \textcolor{#08BFFF}{U} \cdot \textcolor{#9570FF}{I}$ ).
Einheiten-Regel: Ein Watt entspricht genau einem Volt mal einem Ampere ( $1 \text{ W} = 1 \text{ V} \cdot 1 \text{ A}$ ).
