Elektrische Stromkreise und Logik einfach erklärt

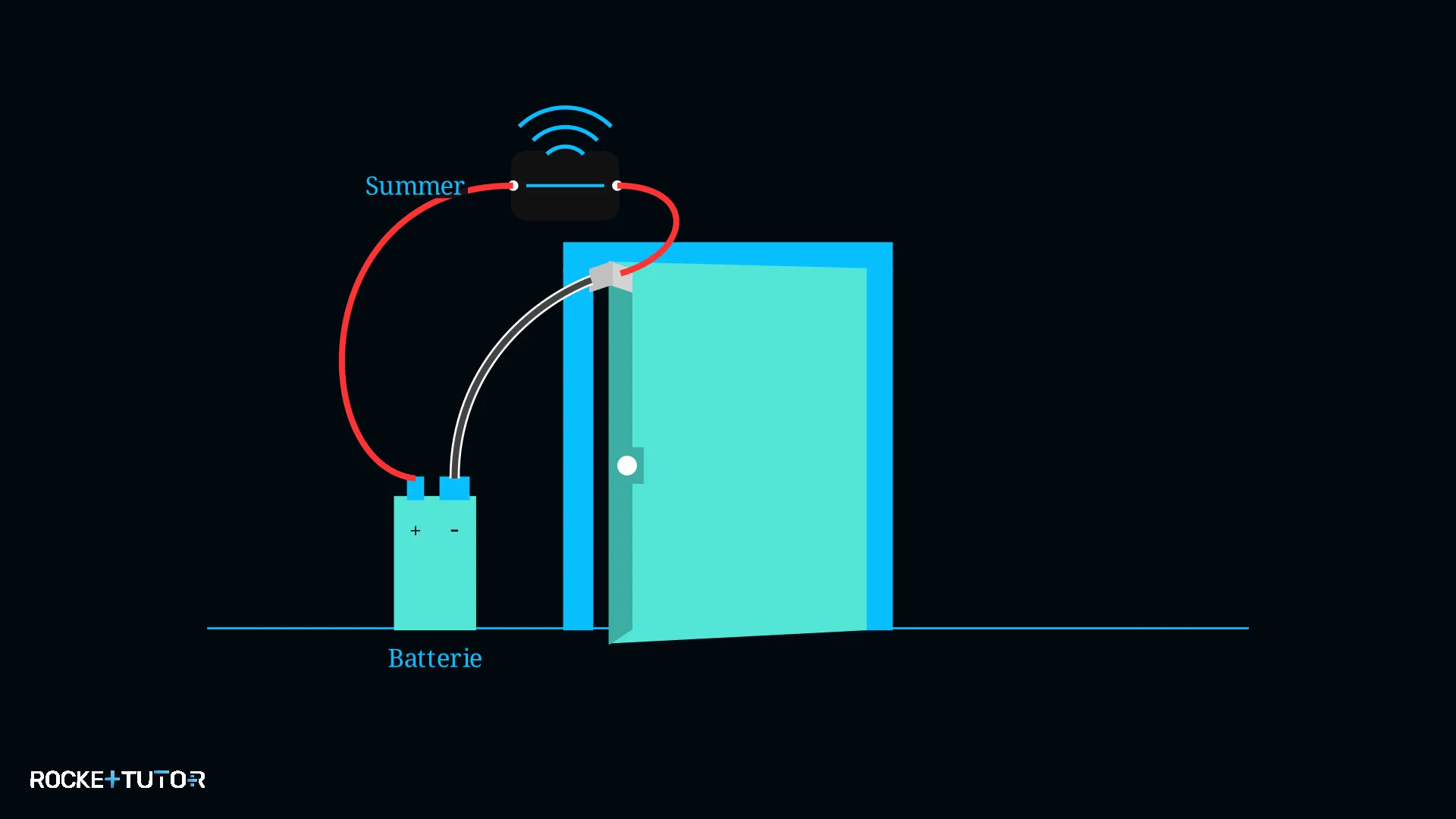

Stell dir vor, du möchtest eine geheime Alarmanlage für dein Zimmer bauen. Sobald jemand die Tür öffnet, soll ein lauter Summer ertönen!

Damit das funktioniert, musst du wissen, wie man Bauteile richtig miteinander verbindet. In diesem Artikel zum Thema elektrische Stromkreise und Logik lernst du, wie der elektrische Strom fließt, wie du Baupläne für solche Erfindungen zeichnest und wie du mit Schaltern clevere logische Rätsel lösen kannst. Los geht's!

Vorwissen

• Spannungsquelle: Sie liefert den „Antrieb“ für den Strom (z. B. eine Batterie). Beispiel: Eine kleine Batterie drückt den Strom durch die Kabel eines Spielzeugautos.
• Leiter und Nichtleiter: Metalle leiten den Strom, Kunststoffe nicht. Beispiel: Das Innere eines Kabels besteht aus Kupfer (Leiter), die Hülle aus Plastik (Nichtleiter).

Aufgabentyp 1: Der einfache Stromkreis und Schaltpläne

Ein elektrischer Stromkreis ist wie eine kreisförmige Rennstrecke für den Strom. Damit der Strom fließen kann, brauchst du drei Dinge: eine Spannungsquelle (z. B. eine Batterie), Kabel und einen Verbraucher (z. B. eine Lampe).

Die wichtigste Regel lautet: Der Stromkreis muss geschlossen sein! Der Strom muss von der Batterie zur Lampe und wieder zurück zur Batterie fließen können. Ist das Kabel auch nur an einer winzigen Stelle unterbrochen, bleibt die Lampe dunkel.

Dabei ist es völlig egal, wie die Kabel auf dem Tisch liegen. Sie können im Kreis liegen, ein Viereck bilden oder wie ein wildes Knäuel aussehen. Solange der Weg ununterbrochen ist, fließt der Strom.

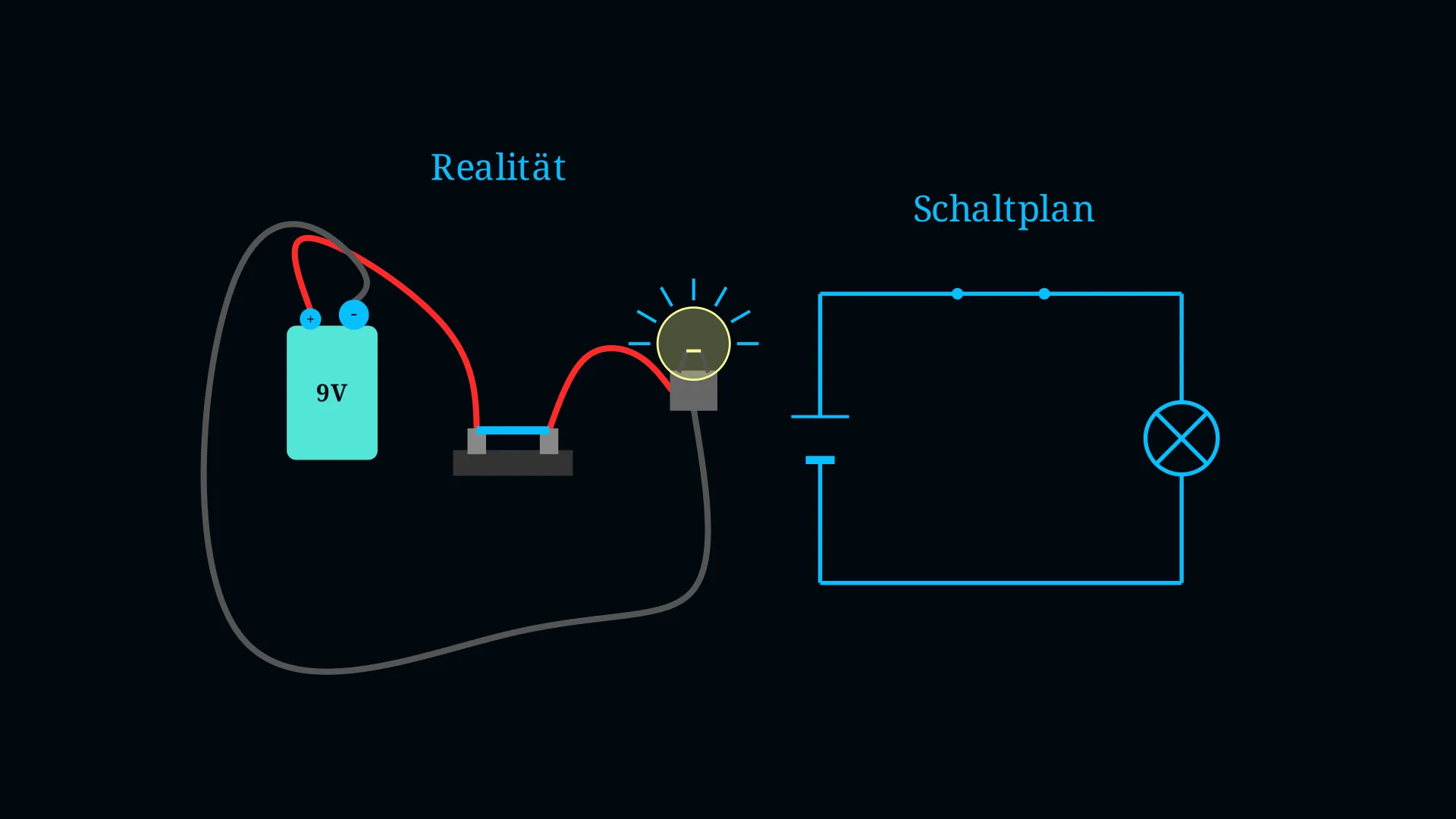

Weil es sehr lange dauern würde, echte Batterien und Lampen zu zeichnen, nutzen wir Schaltpläne. Ein Schaltplan ist wie eine Schatzkarte für Elektriker. Er verwendet einfache Symbole:

• Batterie: Ein langer und ein kurzer Strich.
• Kabel: Einfache, gerade Linien (meistens als Rechteck gezeichnet, weil es ordentlicher aussieht).
• Lampe: Ein Kreis mit einem Kreuz darin.
• Schalter: Eine Linie, die wie eine kleine Klappe geöffnet oder geschlossen werden kann.

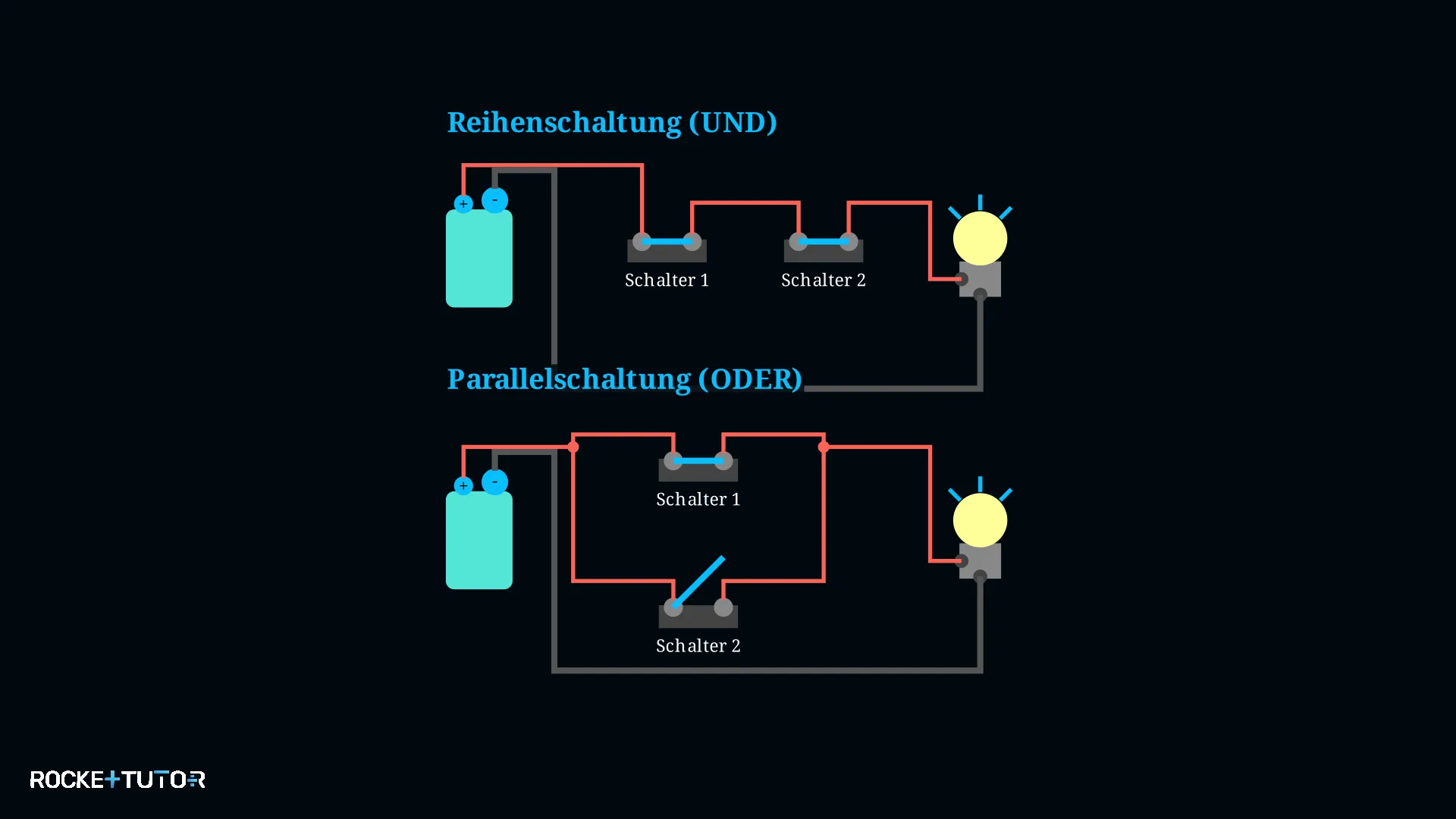

Aufgabentyp 2: Reihen- und Parallelschaltung (UND / ODER)

Wenn wir mehrere Bauteile haben, können wir sie auf zwei verschiedene Arten verbinden:

1. Die Reihenschaltung (Die UND-Schaltung)

Hier werden alle Bauteile hintereinander in einem einzigen Weg verbunden. Stell dir vor, du baust zwei Schalter hintereinander ein. Die Lampe leuchtet nur, wenn Schalter 1 UND Schalter 2 geschlossen sind.

Der Nachteil: Wenn auch nur ein einziges Bauteil kaputt geht (oder ein Schalter geöffnet wird), ist der Weg blockiert. Der gesamte Stromkreis ist unterbrochen und alles geht aus.

2. Die Parallelschaltung (Die ODER-Schaltung)

Hier teilt sich der Weg auf, wie an einer Kreuzung. Der Strom kann durch den oberen Zweig oder den unteren Zweig fließen. Wenn du in jeden Zweig einen Schalter einbaust, leuchtet die Lampe, wenn Schalter 1 ODER Schalter 2 geschlossen ist (oder beide).

Der große Vorteil: Wenn ein Weg unterbrochen ist, kann der Strom einfach den anderen Weg nehmen. Alltags-Beispiel: Beim Fahrrad sind Vorder- und Rücklicht parallel geschaltet. Wenn das Rücklicht kaputt geht, leuchtet das Vorderlicht trotzdem weiter!

Batterien in Reihe schalten

Manchmal braucht ein Gerät mehr Kraft, als eine einzelne Batterie liefern kann. Dann kannst du mehrere Batterien in Reihe schalten (hintereinanderlegen). Dabei addieren sich ihre Spannungen einfach!

Wenn du zum Beispiel drei Batterien mit je $1{,}5 \text{ V}$ hintereinanderlegst, rechnest du:

$1{,}5 \text{ V} + 1{,}5 \text{ V} + 1{,}5 \text{ V} = 4{,}5 \text{ V}$

Schritt-für-Schritt-Anleitung

Wenn du herausfinden sollst, ob eine Lampe in einem Schaltplan leuchtet, gehe so vor:

1. Starte an der Batterie: Lege deinen Finger auf einen Pol der Batterie im Schaltplan.
2. Verfolge den Weg: Fahre mit dem Finger die Linien (Kabel) entlang in Richtung der Lampe.
3. Prüfe auf Abzweigungen: Gibt es nur einen Weg (Reihenschaltung) oder teilt sich der Weg auf (Parallelschaltung)?
4. Prüfe die Schalter: Schau dir jeden Schalter an. Ist er geschlossen, fließt der Strom. Ist er offen, ist der Weg blockiert.

Durchgerechnete Beispiele

Beispiel 0

Aufgabe

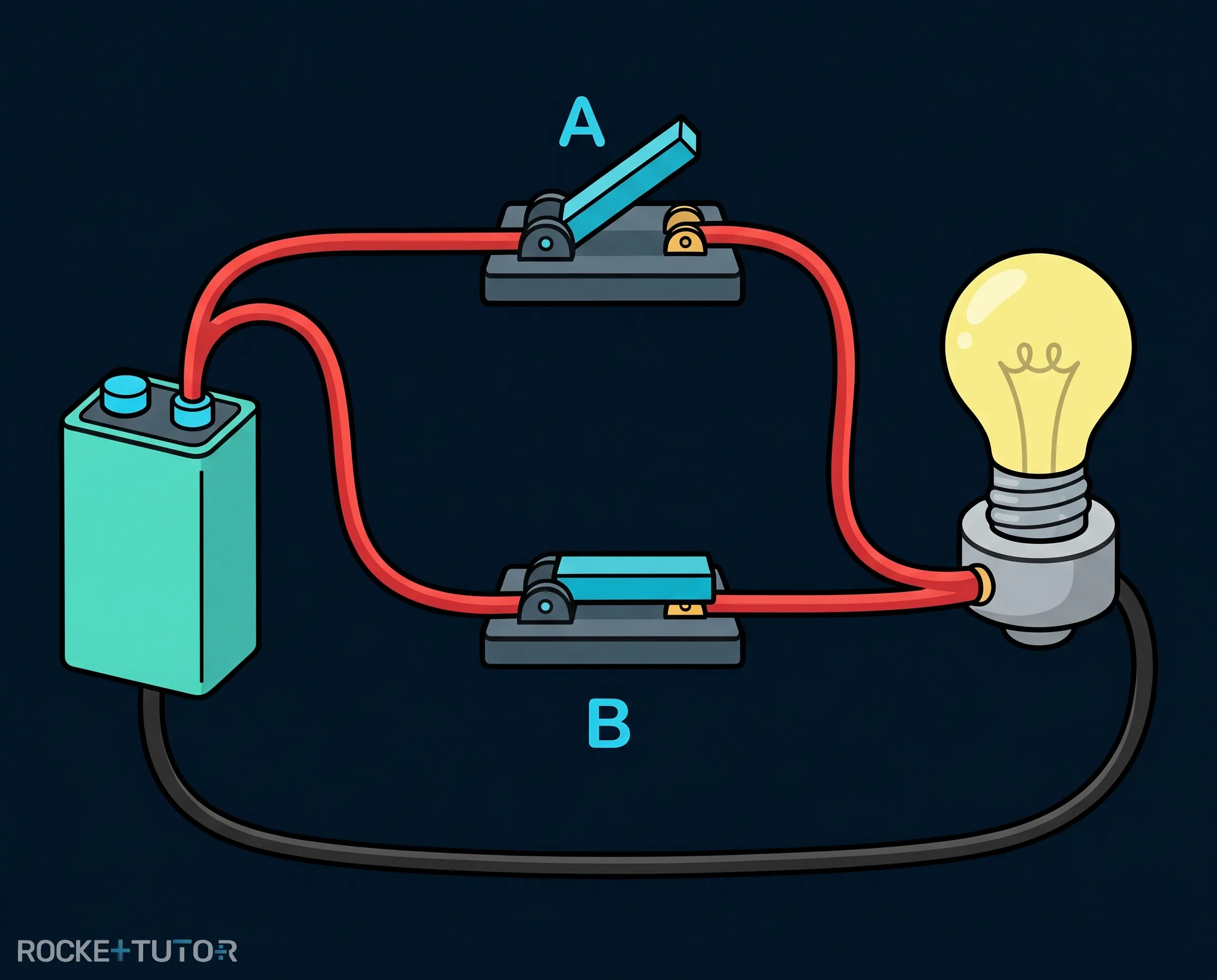

Du siehst einen Schaltplan mit einer Batterie, zwei Schaltern und einer Lampe. Der Weg teilt sich auf: Schalter A ist im oberen Zweig, Schalter B im unteren Zweig. Danach treffen sich die Wege wieder und führen zur Lampe. Schalter A ist geöffnet, Schalter B ist geschlossen. Leuchtet die Lampe?

Lösung Schritt für Schritt

Fortschritt

3 / 3

1. 1
   Schritt 1
   Starte an der Batterie

   Wir beginnen an der Batterie und folgen dem Kabel.

2. 2
   Schritt 2 & 3
   Verfolge den Weg und prüfe auf Abzweigungen

   Der Weg teilt sich auf. Es ist also eine Parallelschaltung (ODER-Schaltung).

3. 3
   Schritt 4 · Ergebnis
   Prüfe die Schalter

   Wir prüfen den oberen Weg: Schalter A ist geöffnet. Hier ist der Weg blockiert. Wir prüfen den unteren Weg: Schalter B ist geschlossen. Der Strom kann hier ungehindert durchfließen, erreicht die Lampe und fließt zurück zur Batterie.

Ergebnis:

Ja, die Lampe leuchtet, da der Strom durch den unteren Zweig fließen kann.

Wichtige Erkenntnisse

• Ein Stromkreis muss immer geschlossen sein, damit Strom fließt. Die Form der Kabel ist dabei egal.
• Reihenschaltung (UND): Es gibt nur einen Weg. Ist ein Teil kaputt, geht gar nichts mehr.
• Parallelschaltung (ODER): Es gibt mehrere Wege. Ist ein Weg blockiert, kann der Strom einen anderen nehmen.
• Wenn du Batterien in Reihe schaltest, addieren sich ihre Spannungen (z. B. $1{,}5 \text{ V} + 1{,}5 \text{ V} = 3{,}0 \text{ V}$).
