Elektrisches Potenzial und Reihenschaltungen einfach erklärt

Stell dir vor, du stehst mit deinem Mountainbike ganz oben auf einem steilen Berg. Je höher du bist, desto mehr Energie hast du für die rasante Abfahrt ins Tal.

In einem elektrischen Stromkreis passiert beim Thema elektrisches Potenzial und Reihenschaltungen etwas sehr Ähnliches! Anstatt von Fahrrädern flitzen unsichtbare elektrische Ladungen durch die Kabel. In dieser Lektion lernen wir, wie wir uns den Stromkreis wie einen Bikepark vorstellen können, was die elektrische Spannung wirklich ist und wie sich die Energie in einer Reihenschaltung verteilt.

Vorwissen

• Reihenschaltung: Ein Stromkreis, in dem alle Bauteile hintereinander in einem einzigen Weg verbunden sind.

  Beispiel: Wenn du zwei Lampen in Reihe schaltest, fließt der exakt gleiche Strom zuerst durch die eine und dann durch die andere Lampe.

• Potenzielle Energie (Lageenergie): Gespeicherte Energie, die ein Objekt aufgrund seiner Höhe hat.

  Beispiel: Ein Buch, das auf einem $2 \text{ m}$ hohen Regal liegt, hat mehr potenzielle Energie als ein Buch auf dem Fußboden.

Aufgabentyp 1: Spannung und elektrische Energie

Das elektrische Potenzial ist unsichtbar, aber wir können es uns perfekt wie einen Mountainbike-Park vorstellen.

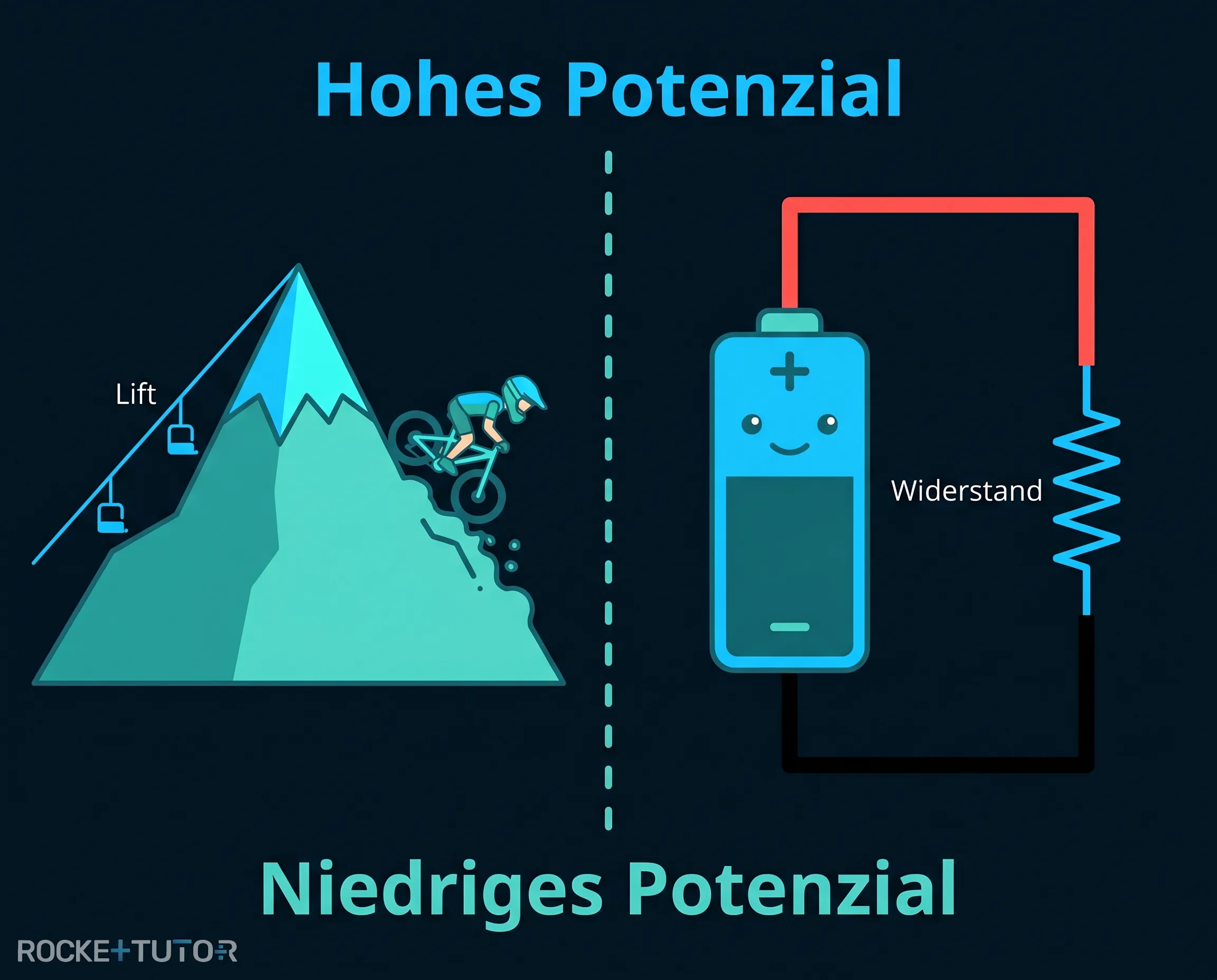

In unserem Modell ist die Spannungsquelle (z. B. eine Batterie) wie ein Skilift. Der Lift transportiert die Mountainbiker (das sind unsere elektrischen Ladungen) unter Energieaufwand auf den Berg hinauf. Oben angekommen, haben die Biker eine große Höhe erreicht. Diese Höhe nennen wir in der Physik das elektrisches Potenzial.

Wenn die Biker nun den Berg hinabfahren, verlieren sie an Höhe. Der Höhenunterschied zwischen dem Start und dem Ziel ist die Potenzialdifferenz, die wir im Alltag Spannung nennen.

• Waagerechte Wege: Das sind die normalen Kabel. Hier müssen die Biker nicht treten und verlieren keine Höhe (das Potenzial bleibt gleich).

• Steile, holprige Abschnitte: Das sind die elektrischen Bauteile (wie Lampen oder Widerstände). Hier wird es anstrengend, die Biker verlieren an Höhe und geben ihre Energie ab.

Wir wissen nun, dass die Spannung ($U$) wie ein Höhenunterschied ist. In der Physik definieren wir die Spannung ganz genau: Sie gibt an, wie viel elektrische Energie ($E_{el}$) pro Ladung ($Q$) übertragen wird.

Die Formel dafür lautet:

$U = \frac{\textcolor{#08BFFF}{E_{el}}}{\textcolor{#9570FF}{Q}}$

Die Standardeinheit für die Spannung ist das Volt ($\text{V}$). Ein Volt bedeutet, dass genau ein Joule Energie pro einem Coulomb Ladung abgegeben wird:

$1 \text{ V} = 1 \frac{\text{J}}{\text{C}}$

Wenn wir wissen wollen, wie viel Energie insgesamt an einer Lampe abgegeben wird (z. B. als Licht und Wärme), können wir die Formel einfach umstellen:

$\textcolor{#08BFFF}{E_{el}} = \textcolor{#9570FF}{Q} \cdot U$

Je größer die Spannung (der Höhenunterschied) und je mehr Ladungen (Biker) fließen, desto mehr Energie wird freigesetzt.

Durchgerechnete Beispiele

Aufgabentyp 2: Potenzial und Spannung in Reihenschaltungen

In einer Reihenschaltung gibt es nur einen einzigen Weg für die Ladungen. Das bedeutet, alle Ladungen durchlaufen die gesamte von der Batterie bereitgestellte Spannung (den gesamten Berg).

Wenn wir mehrere Bauteile (wie Widerstände) hintereinander schalten, teilt sich die Gesamtspannung auf diese Bauteile auf.

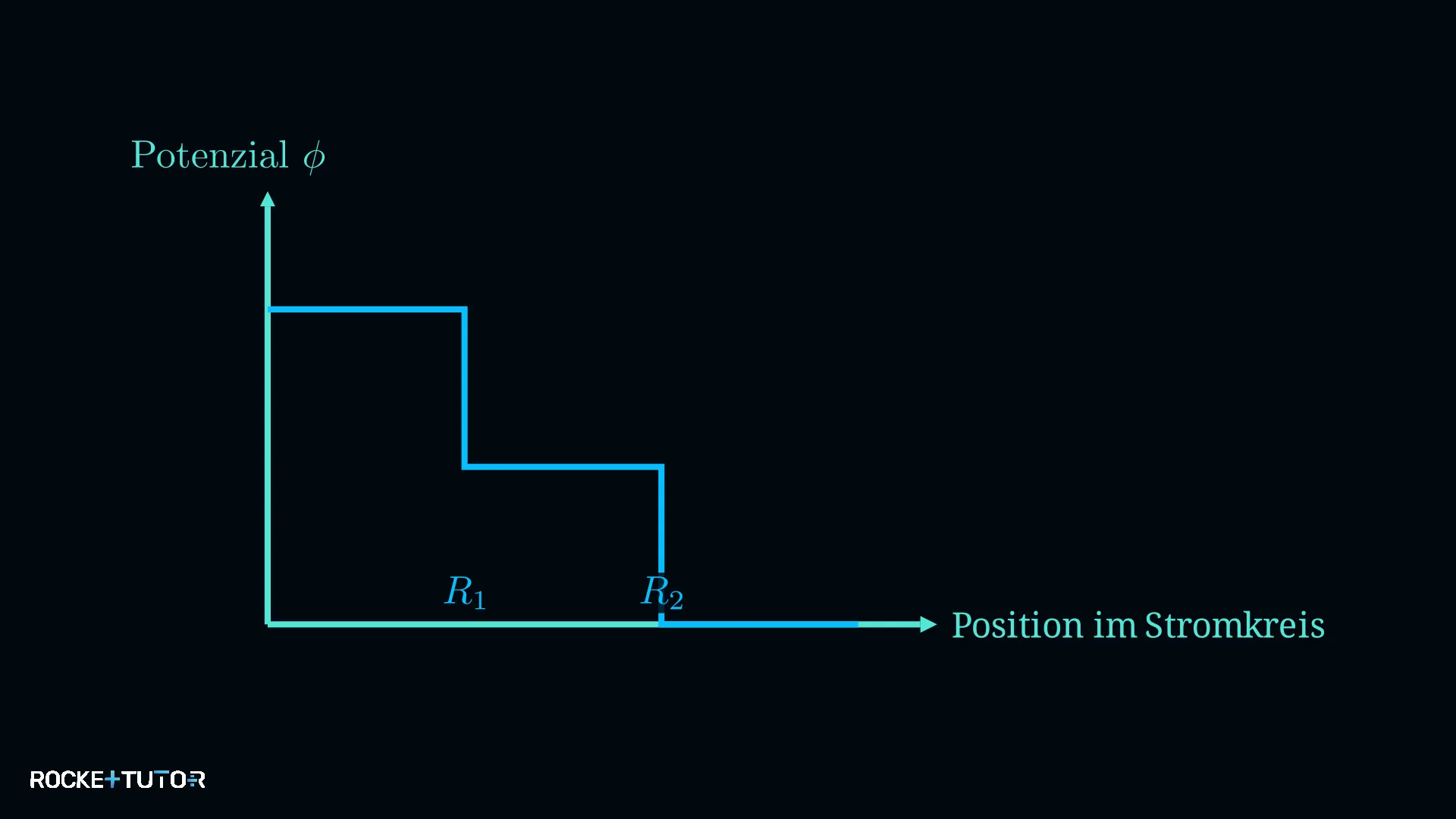

Entlang der normalen Kabel bleibt das Potenzial konstant (waagerechte Linie im Diagramm). Genau an den Widerständen fällt das Potenzial ab. Dieser Abfall ist die Spannung am jeweiligen Bauteil.

Die Grundregel der Reihenschaltung:

Der Spannungsabfall an einem Widerstand hängt davon ab, wie groß sein Anteil am Gesamtwiderstand ist. Ein größerer Widerstand ist wie ein längerer, holprigerer Weg im Bikepark – die Ladungen verlieren dort mehr Potenzial (Höhe). Wenn ein Widerstand doppelt so groß ist wie ein anderer, fällt an ihm auch die doppelte Spannung ab.

Schritt-für-Schritt-Anleitung

1. Gesamtwiderstand berechnen: Addiere alle Widerstände in der Reihenschaltung zusammen: $R_{ges} = R_1 + R_2 + ...$
2. Anteil des Widerstands bestimmen: Überlege, wie groß der Anteil des einzelnen Widerstands am Gesamtwiderstand ist (z. B. die Hälfte, ein Drittel).
3. Spannung aufteilen: Teile die Gesamtspannung der Quelle genau in diesem Verhältnis auf die Widerstände auf.

Durchgerechnete Beispiele

Beispiel 2

Aufgabe

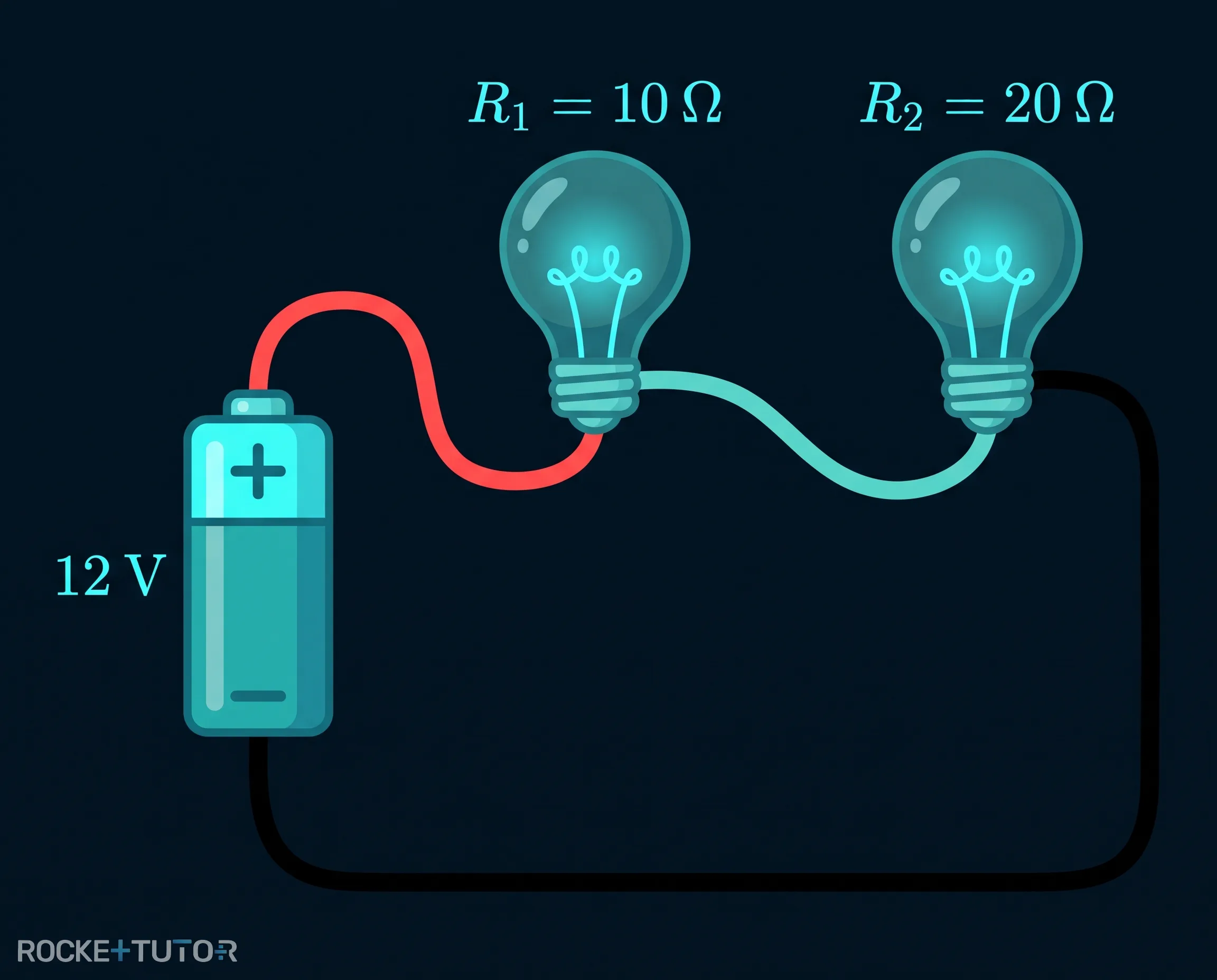

In einer Reihenschaltung sind eine Lampe mit einem Widerstand von $10 \, \Omega$ und eine zweite Lampe mit $20 \, \Omega$ an eine Batterie mit einer Gesamtspannung von $12 \text{ V}$ angeschlossen. Berechne den Spannungsabfall an beiden Lampen.

Lösung Schritt für Schritt

Fortschritt

3 / 3

1. 1
   Schritt 1
   Gesamtwiderstand berechnen

   Gegeben: $R_1 = 10 \, \Omega$, $R_2 = 20 \, \Omega$, Gesamtspannung $U_{ges} = 12 \text{ V}$.

   Wir addieren die Widerstände:

   $R_{ges} = 10 \, \Omega + 20 \, \Omega = 30 \, \Omega$

2. 2
   Schritt 2
   Anteil des Widerstands bestimmen

   Wir schauen uns an, welchen Anteil die Lampen am Gesamtwiderstand haben:

   Lampe 1 ($10 \, \Omega$) ist genau $\frac{1}{3}$ des Gesamtwiderstands ($30 \, \Omega$).

   Lampe 2 ($20 \, \Omega$) ist genau $\frac{2}{3}$ des Gesamtwiderstands.

3. 3
   Schritt 3 · Ergebnis
   Spannung aufteilen

   Die Gesamtspannung von $12 \text{ V}$ teilt sich im gleichen Verhältnis auf:

   Spannung an Lampe 1: $\frac{1}{3}$ von $12 \text{ V} = 4 \text{ V}$

   Spannung an Lampe 2: $\frac{2}{3}$ von $12 \text{ V} = 8 \text{ V}$

Ergebnis:

Der Spannungsabfall an der ersten Lampe beträgt $4 \text{ V}$ und an der zweiten Lampe $8 \text{ V}$.

Reality Check: Wenn wir beide Spannungen addieren ($4 \text{ V} + 8 \text{ V}$), erhalten wir wieder die Gesamtspannung von $12 \text{ V}$. Das macht physikalisch Sinn, da keine Energie verloren geht.

Wichtige Erkenntnisse

• Potenzialmodell: Die Spannungsquelle ist wie ein Lift, der Ladungen auf ein höheres Potenzial (Höhe) hebt.
• Spannung ($U$): Ist der Potenzialunterschied (Höhenunterschied) und gibt an, wie viel Energie pro Ladung übertragen wird ($U = \frac{E_{el}}{Q}$).
• Reihenschaltung: Das Potenzial bleibt in den Kabeln gleich und fällt an den Bauteilen ab.
• Spannungsteilung: An einem größeren Widerstand fällt eine proportional größere Spannung ab.
