Elektromagnetische Induktion durch Bewegung einfach erklärt

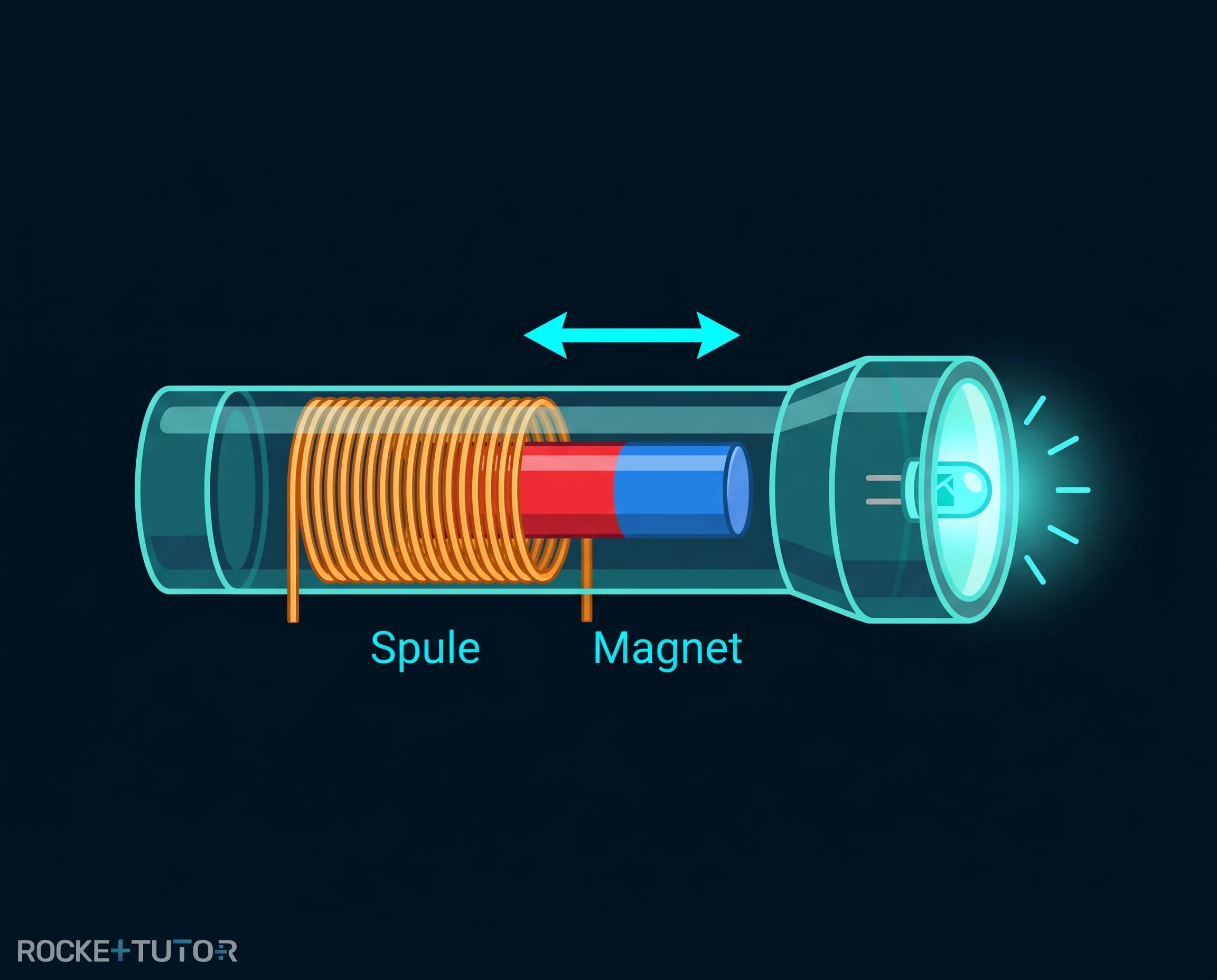

Hast du schon einmal eine Schütteltaschenlampe gesehen? Sie hat keine Batterie, aber wenn du sie kräftig hin und her schüttelst, fängt sie an zu leuchten.

Wie ist das möglich? Im Inneren der Taschenlampe rutscht ein Magnet durch eine Drahtspule hin und her. Diese einfache Bewegung reicht aus, um elektrische Energie zu erzeugen! Dieses Phänomen nennt man elektromagnetische Induktion durch Bewegung. In diesem Artikel lernst du, wie man allein durch Bewegung Strom erzeugen kann und welche Faktoren bestimmen, wie stark dieser Strom wird.

Schnellantwort

Die elektromagnetische Induktion durch Bewegung beschreibt die Erzeugung einer elektrischen Spannung, indem sich die relative Lage eines Magneten und einer Spule verändert. Bewegt man einen Magneten in eine Spule hinein oder heraus, entsteht eine Induktionsspannung, die in einem geschlossenen Stromkreis einen Induktionsstrom fließen lässt.

Vorwissen

• Elektrische Spannung ($U$): Der „Antrieb“, der die Elektronen bewegen möchte.

  Beispiel: Eine Batterie hat eine Spannung von $1.5 \text{ V}$, auch wenn sie nicht angeschlossen ist.

• Elektrischer Strom ($I$): Das tatsächliche Fließen der Elektronen. Strom kann nur fließen, wenn der Stromkreis geschlossen ist.

  Beispiel: Wenn du eine Lampe an die Batterie anschließt, ist der Kreis geschlossen und Strom fließt.

• Magnetpole: Jeder Magnet hat zwei Enden: einen Nordpol und einen Südpol.

Aufgabentyp 1: Das Prinzip der Bewegungsinduktion

Der Physiker Michael Faraday machte vor etwa 200 Jahren eine bahnbrechende Entdeckung zur elektromagnetischen Induktion durch Bewegung: Man braucht keine Batterie, um elektrische Spannung zu erzeugen. Es reicht aus, einen Magneten und eine Drahtspule zu haben.

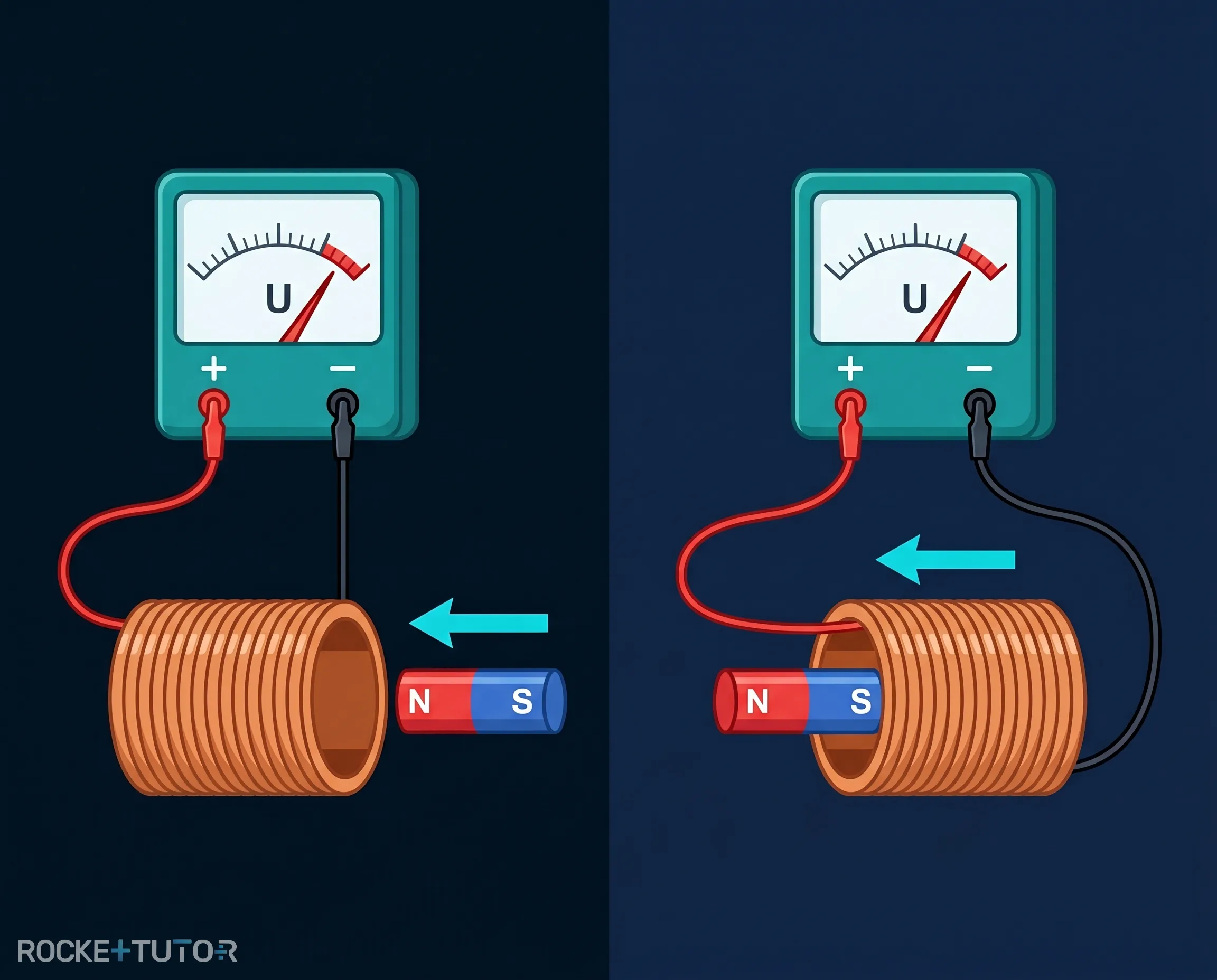

Wenn sich die relative Lage eines Magneten und einer Spule durch Bewegung verändert, entsteht in der Spule eine elektrische Spannung. Diesen Vorgang nennt man elektromagnetische Induktion.

• Die erzeugte Spannung wird Induktionsspannung genannt.

• Wenn die Spule an ein Gerät (wie eine Lampe oder ein Messgerät) angeschlossen ist und einen geschlossenen Stromkreis bildet, fangen die Elektronen an zu fließen. Dieser fließende Strom heißt Induktionsstrom.

Dabei ist nur die Relativbewegung wichtig. Es spielt absolut keine Rolle, ob du den Magneten in die ruhende Spule schiebst, oder ob du den Magneten festhältst und die Spule über den Magneten stülpst. Solange sich beide gegeneinander bewegen, entsteht eine Spannung.

Aufgabentyp 2: Faktoren der Induktion

Um die elektromagnetische Induktion durch Bewegung besser zu verstehen, betrachten wir die Faktoren, die Betrag und Polung beeinflussen. Wir untersuchen in einem Versuch, wie wir die Stärke und das Vorzeichen (Plus oder Minus) der Induktionsspannung verändern können.

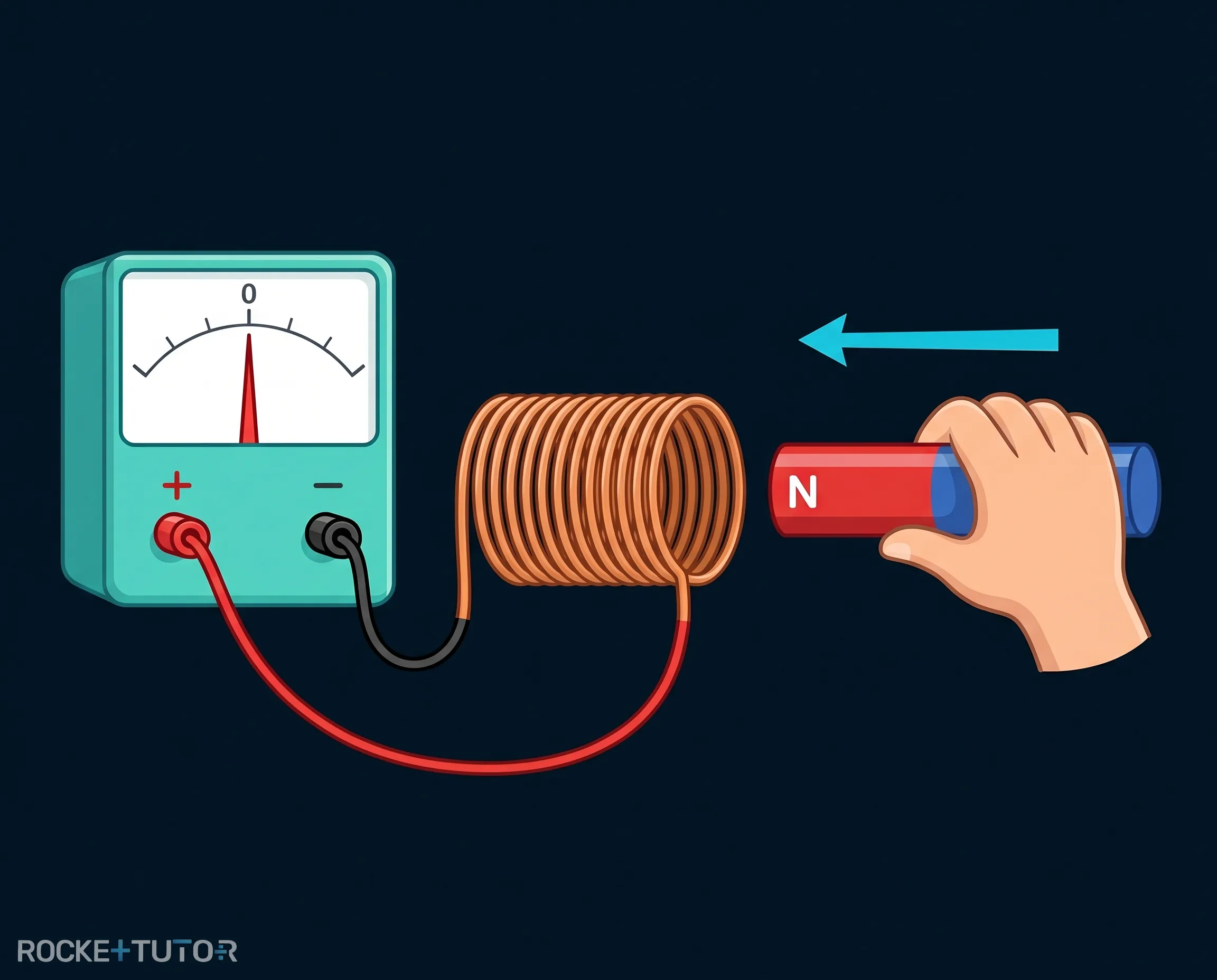

Materialien: Eine Drahtspule, ein Stabmagnet, Kabel, ein analoges Voltmeter (mit der Null in der Mitte der Skala).

Schritt-für-Schritt-Anleitung

1. Schließe die Spule an das Voltmeter an.
2. Bewege den Nordpol des Magneten langsam in die Spule hinein und beobachte den Zeiger.
3. Ziehe den Magneten wieder heraus.
4. Wiederhole das Hineinschieben, aber diesmal sehr schnell.
5. Drehe den Magneten um und schiebe den Südpol in die Spule.

Beobachtung & Erklärung:

• Bewegung stoppt: Der Zeiger fällt sofort auf Null zurück. Ohne Bewegung gibt es keine Spannung.

• Schnelle vs. langsame Bewegung: Wenn wir den Magneten schnell bewegen, schlägt der Zeiger viel weiter aus als bei einer langsamen Bewegung. Die Höhe der Spannung hängt von der Geschwindigkeit ab.

• Hinein vs. Heraus: Beim Hineinschieben schlägt der Zeiger z.B. nach rechts aus (positive Spannung). Beim Herausziehen schlägt er nach links aus (negative Spannung). Die Polung kehrt sich um.

• Nordpol vs. Südpol: Wenn wir statt des Nordpols den Südpol hineinschieben, schlägt der Zeiger ebenfalls in die entgegengesetzte Richtung aus.

Wie wir im Versuch gesehen haben, können wir die Induktionsspannung gezielt steuern. Dabei unterscheiden wir zwischen dem Betrag (wie viel Volt?) und der Polung (Plus oder Minus?).

1. Der Betrag (Die Höhe der Spannung)

Die Höhe der Spannung hängt einzig und allein davon ab, wie schnell sich die relative Position von Spule und Magnet zueinander ändert. Je schneller die Bewegung, desto höher die induzierte Spannung.

2. Die Polung (Das Vorzeichen der Spannung)

Die Polung der Spannung ändert sich (der Zeiger schlägt in die andere Richtung aus), wenn wir eine der folgenden Bedingungen umkehren:

• Die Bewegungsrichtung: Den Magneten in die Spule hineinbewegen erzeugt die umgekehrte Polung wie das Herausziehen.

• Die Magnetpole: Den Nordpol zuerst einzuführen erzeugt die umgekehrte Polung, als wenn man den Südpol zuerst einführt.

• Die Drehrichtung: Wenn sich der Magnet vor der Spule dreht, ändert sich die Polung, wenn man die Drehrichtung (z.B. von im Uhrzeigersinn zu gegen den Uhrzeigersinn) ändert.

Aufgabentyp 3: Erzeugung von Wechselspannung

Bisher haben wir den Magneten bei der elektromagnetischen Induktion durch Bewegung immer nur vor und zurück bewegt. Das ist unpraktisch, wenn man dauerhaft Strom erzeugen möchte. Was passiert, wenn wir stattdessen eine kontinuierliche Drehbewegung nutzen?

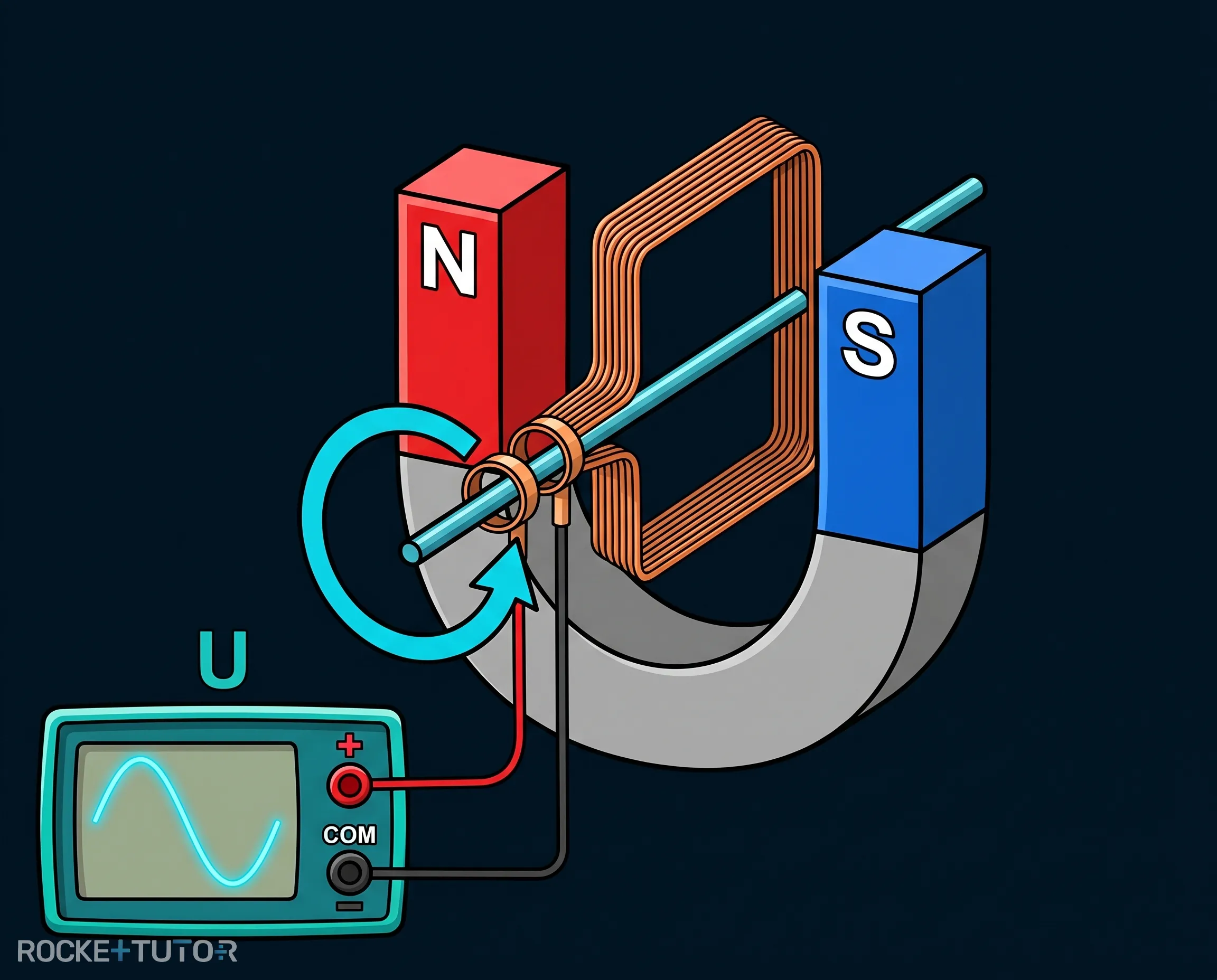

Stell dir vor, eine Spule dreht sich ununterbrochen im Magnetfeld eines großen Hufeisenmagneten (oder ein Magnet dreht sich vor einer Spule).

Während sich die Spule dreht, ändert sich ständig ihre geometrische Anordnung zum Nord- und Südpol des Magneten. Nach genau jeder halben Umdrehung hat sich die Position der Spulenseiten vertauscht.

Erinnerst du dich an die Regel von vorhin? Wenn sich die Richtung oder der Pol ändert, kehrt sich die Polung der Spannung um. Weil sich die Spule kontinuierlich dreht, wechselt die induzierte Spannung an den Enden der Spule nach jeder halben Umdrehung von Plus zu Minus und wieder zurück.

Diese sich periodisch umkehrende Spannung nennt man Wechselspannung. Das ist genau die Art von Spannung, die bei uns zu Hause aus der Steckdose kommt!

Wichtige Erkenntnisse

• Induktion: Die gegenseitige Bewegung von Magnet und Spule erzeugt eine Induktionsspannung. Bei einem geschlossenen Stromkreis fließt ein Induktionsstrom.

• Spannungshöhe: Je schneller die Bewegung, desto höher ist die erzeugte Spannung.

• Polung: Die Polung (Plus/Minus) kehrt sich um, wenn man die Bewegungsrichtung ändert oder die Magnetpole vertauscht.

• Wechselspannung: Dreht man eine Spule in einem Magnetfeld, ändert sich die Polung nach jeder halben Umdrehung. Es entsteht eine kontinuierliche Wechselspannung.
