Energieumwandlungen und Energiekontenmodell einfach erklärt

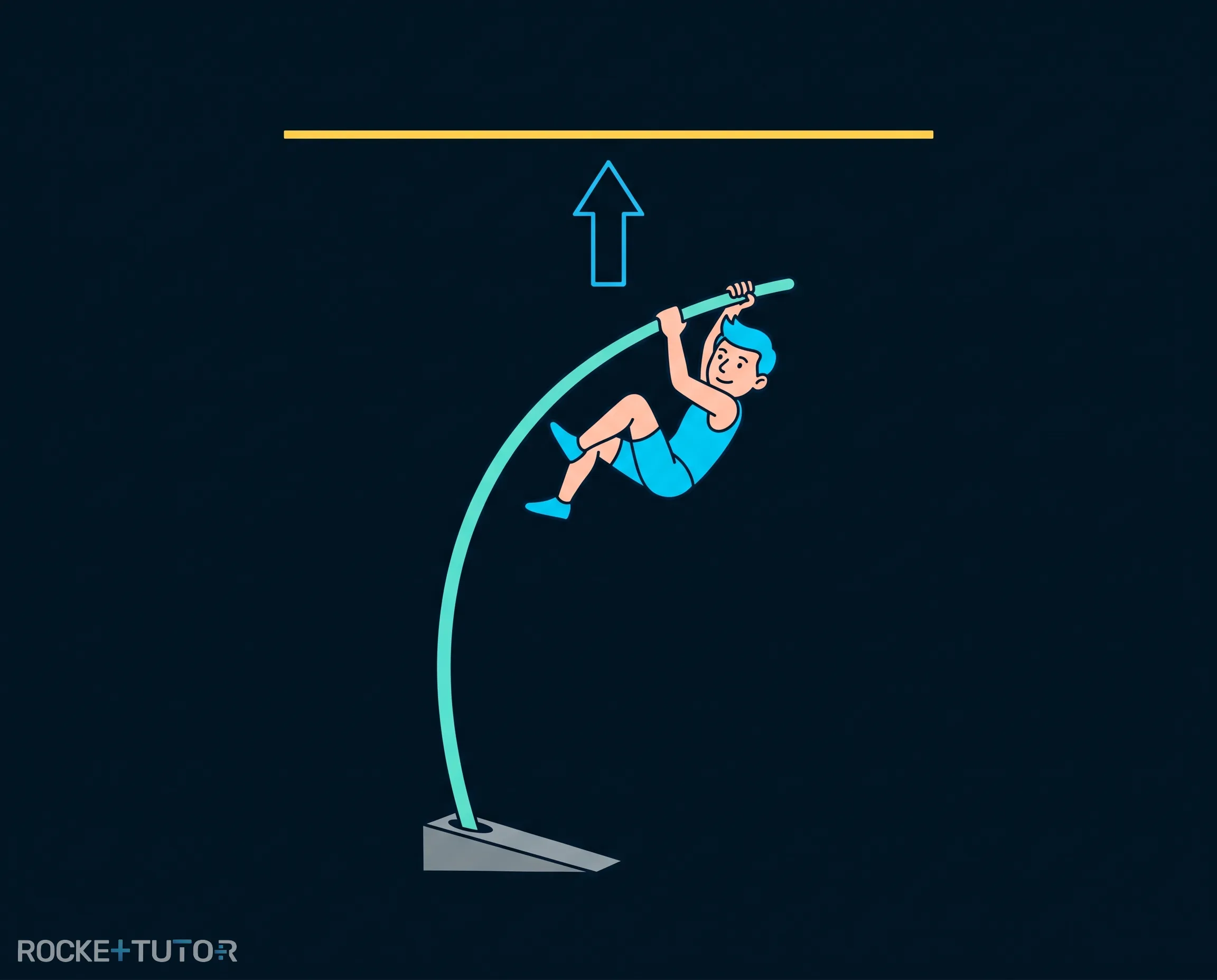

Stell dir vor, du rennst mit einem langen Stab auf eine 6 Meter hohe Latte zu. Du rammst den Stab in den Boden, er biegt sich extrem durch, und plötzlich wirst du hoch in die Luft katapultiert, direkt über die Latte!

Wie ist das möglich, ohne dass du einen Motor hast? Die Antwort lautet: Energieumwandlung! In diesem Artikel lernst du, wie Energie von einer Form in eine andere „überwiesen“ wird, genau wie Geld auf einem Bankkonto, und wie du diese unsichtbaren Vorgänge im Energiekontenmodell ganz einfach zeichnen kannst.

Vorwissen

• Bewegungsenergie (kinetische Energie): Energie, die ein Körper hat, weil er sich bewegt. Beispiel: Ein fahrendes Fahrrad hat Bewegungsenergie.
• Lageenergie (potenzielle Energie): Energie, die ein Körper hat, weil er hoch oben ist. Beispiel: Ein Buch auf einem hohen Regal hat Lageenergie.
• Spannenergie (elastische Energie): Energie in verformten, elastischen Körpern. Beispiel: Ein gespanntes Gummiband hat Spannenergie.
• Chemische Energie: Energie, die in Stoffen gespeichert ist. Beispiel: Die Nahrung in deinem Bauch oder das Benzin im Tank haben chemische Energie.

Aufgabentyp 1: Die Kette der Energieumwandlungen

In der Physik passiert es selten, dass sich Energie nur ein einziges Mal umwandelt. Meistens gibt es eine ganze Kette von Energieumwandlungen, bei der die Energie von einer Form in die nächste und wieder in die nächste wechselt. Man muss den Vorgang von Anfang bis Ende genau beobachten.

Schauen wir uns den Stabhochsprung als Kette an:

1. Der Anlauf: Der Sportler nutzt die chemische Energie aus seinen Muskeln (vom Frühstück) und wandelt sie in Bewegungsenergie um. Er wird immer schneller.
2. Das Einstechen: Der Sportler rammt den Stab in den Kasten. Der Stab biegt sich. Die Bewegungsenergie des Läufers wird nun in Spannenergie des Stabes umgewandelt.
3. Der Aufstieg: Der gebogene Stab entspannt sich wieder und schleudert den Sportler nach oben. Die Spannenergie verwandelt sich in Lageenergie, weil der Sportler an Höhe gewinnt.
4. Der Fall: Nachdem er die Latte überquert hat, fällt er nach unten. Seine Lageenergie wird wieder zurück in Bewegungsenergie umgewandelt, er wird beim Fallen immer schneller.
5. Die Landung: Beim Aufprall auf die weiche Matte wird die Bewegungsenergie schließlich auf die Matte übertragen (sie verformt sich und wird minimal wärmer).

Du siehst: Die Energie ist die ganze Zeit da, sie zieht sich nur immer wieder ein neues „Kostüm“ an!

Aufgabentyp 2: Das Energiekonten-Modell

Um sich diese Umwandlungen besser vorstellen zu können, nutzen Physiker einen genialen Trick: Das Energiekonten-Modell.

Stell dir vor, Energie ist wie Taschengeld. Du kannst dein Geld in der Hosentasche haben, in einer Spardose oder auf dem Bankkonto. Das Geld verschwindet nicht, wenn du es von der Spardose auf das Bankkonto einzahlst – es liegt nur an einem anderen Ort.

Genau so funktioniert Energie:

• Jeder Körper besitzt verschiedene Energiekonten (z. B. ein Konto für Bewegungsenergie, eines für Lageenergie und eines für Spannenergie).
• Der Kontostand (wie voll das Konto ist) zeigt an, wie viel Energie der Körper gerade in dieser Form besitzt.

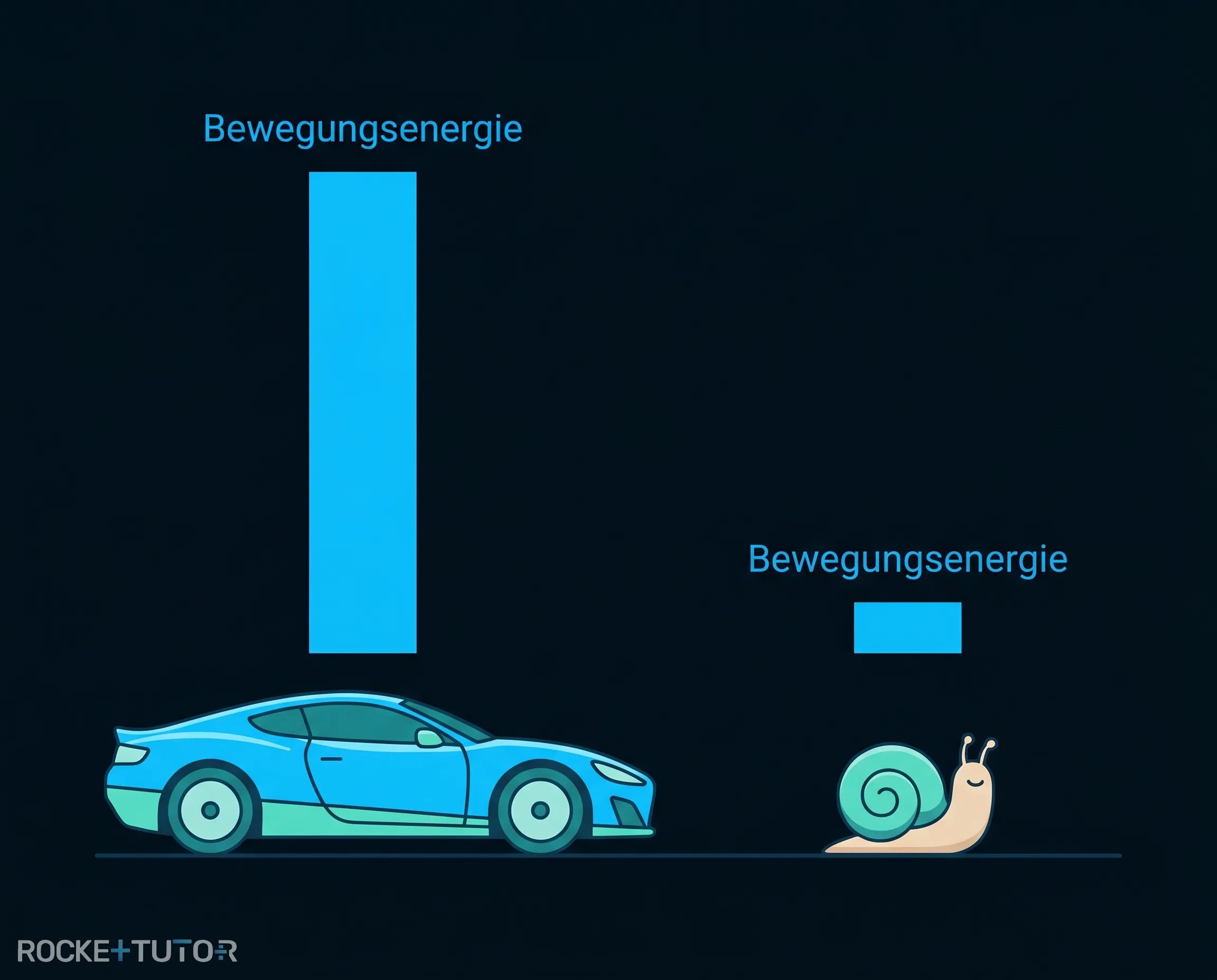

Ein wichtiges Beispiel: Ein Körper in Bewegung besitzt ein Konto für Bewegungsenergie. Je schneller die Bewegung ist, desto höher ist der Kontostand!

Wenn Energie ihre Form ändert (z. B. wenn ein Auto bremst), wird die Energie einfach von einem Konto auf ein anderes „überwiesen“.

Aufgabentyp 3: Energieübertragungen mit Balkendiagrammen zeichnen

Wir können diese „Überweisungen“ super einfach mit Balkendiagrammen sichtbar machen. Die Höhe des Balkens zeigt den Kontostand an.

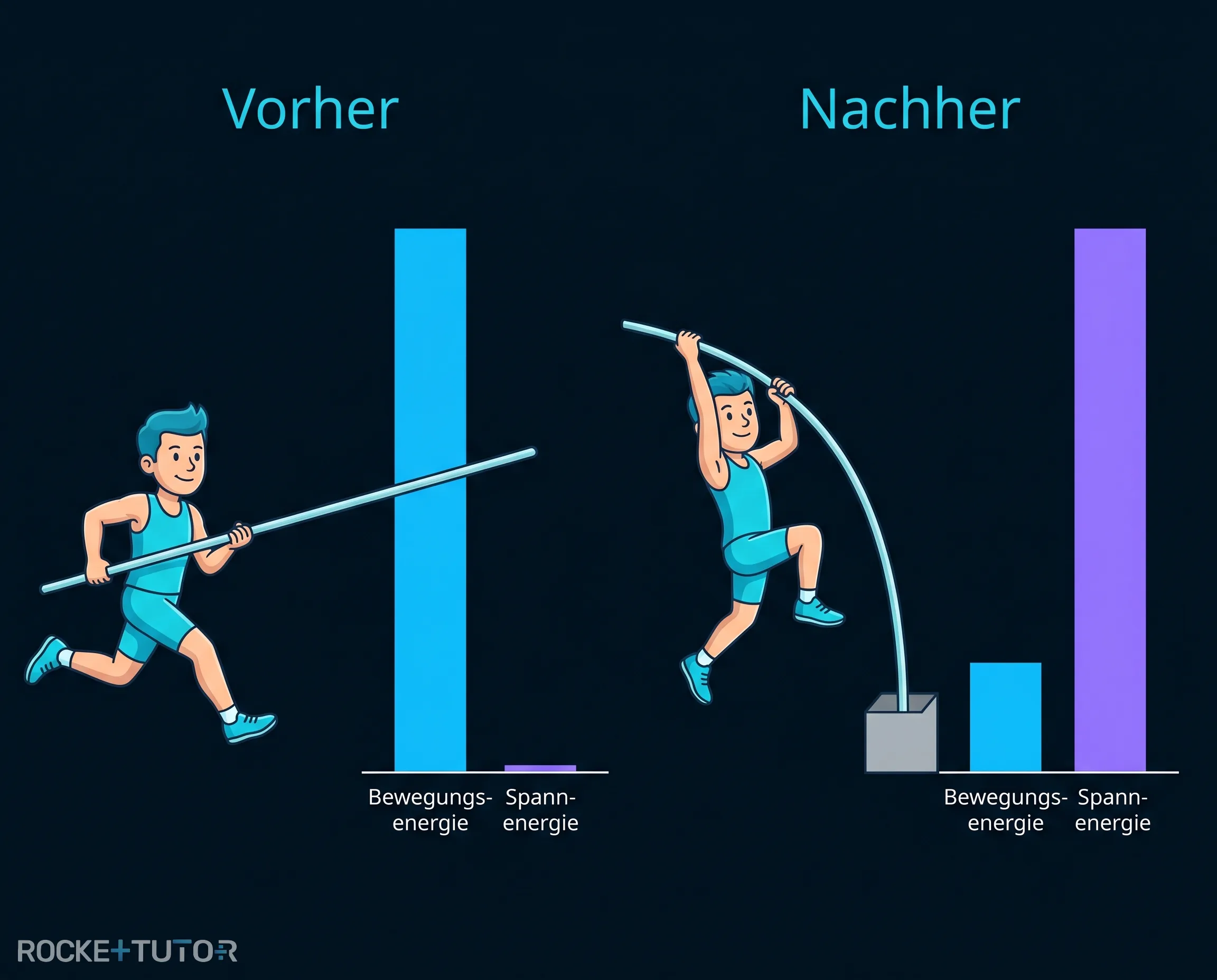

Schauen wir uns den Moment beim Stabhochsprung an, wenn der Läufer den Stab in den Boden rammt:

• Zustand Vorher (Der Anlauf): Der Springer rennt sehr schnell. Sein Konto für Bewegungsenergie ist randvoll (hoher blauer Balken). Der Stab ist noch gerade, also ist das Konto für Spannenergie komplett leer.
• Zustand Nachher (Das Einstechen): Der Springer wird langsamer, weil der Stab ihn bremst. Sein blauer Balken für Bewegungsenergie sinkt. Gleichzeitig biegt sich der Stab stark durch. Sein violetter Balken für Spannenergie steigt an!

Die Energie wurde erfolgreich vom Bewegungskonto auf das Spannungskonto überwiesen!

Schritt-für-Schritt-Anleitung

Wenn du in einer Aufgabe ein Balkendiagramm für eine Energieumwandlung zeichnen sollst, gehe immer so vor:

1. Vorher- und Nachher-Zustand festlegen: Überlege genau: Was ist der Startpunkt (Vorher) und was ist der Endpunkt (Nachher), den du untersuchen sollst?
2. Die passenden Konten auswählen: Welche Energieformen spielen eine Rolle? (Bewegt sich etwas? Ist etwas hoch oben? Wird etwas verformt?). Wähle nur die Konten aus, die sich verändern.
3. Den Vorher-Zustand zeichnen: Zeichne die Balken für den Startpunkt. Wer hat viel Energie (hoher Balken), wer hat keine (leerer Balken)?
4. Den Nachher-Zustand zeichnen: Zeichne die Balken für den Endpunkt. Überlege: Welches Konto wurde geleert und welches wurde aufgefüllt? Achte darauf, dass die Energie nicht verschwindet – was beim einen Balken fehlt, muss beim anderen dazukommen!

Durchgerechnete Beispiele

Wichtige Erkenntnisse

• Energie wandelt sich in physikalischen Prozessen oft mehrfach hintereinander um (z. B. Chemische Energie $\to$ Bewegungsenergie $\to$ Spannenergie).
• Im Energiekonten-Modell entspricht jede Energieform einem eigenen Konto.
• Je schneller ein Körper ist oder je höher er sich befindet, desto höher ist der Kontostand auf dem jeweiligen Energiekonto.
• Bei einer Energieumwandlung wird die Energie einfach wie Geld von einem Konto auf ein anderes überwiesen. Balkendiagramme helfen dabei, diese Überweisungen sichtbar zu machen.
