Flugmechanik und Aerodynamik einfach erklärt: Kräfte am Flugzeug

Stell dir vor, du sitzt in einem Flugzeug beim Start. Du wirst in deinen Sitz gedrückt, die Nase hebt sich, und plötzlich schwebt ein riesiges, schweres Flugzeug aus Metall in der Luft. Hast du dich jemals gefragt, wie Piloten dieses enorme Gewicht kontrollieren und das Flugzeug steigen oder sinken lassen?

Das Geheimnis der Flugmechanik und Aerodynamik liegt im perfekten Zusammenspiel von Winkeln und unsichtbaren Kräften. In dieser Lektion lernst du, wie Piloten den Auftrieb steuern, warum ein zu steiler Winkel gefährlich ist und welche vier Hauptkräfte jeden Flug bestimmen!

Vorwissen

• Dynamischer Auftrieb: Die spezielle gebogene Form einer Tragfläche lässt die Luft auf der Oberseite schneller strömen. Das erzeugt einen Unterdruck, der den Flügel nach oben zieht. Beispiel: Ein Flugzeug hebt ab, weil die schnelle Luftströmung an den Flügeln eine nach oben gerichtete Kraft erzeugt.
• Kräftegleichgewicht: Wenn sich alle Kräfte, die auf einen Körper wirken, gegenseitig aufheben, ändert sich seine Bewegung nicht (er ruht oder bewegt sich mit konstanter Geschwindigkeit). Beispiel: Ein Auto, das mit konstant $100 \text{ km/h}$ auf einer geraden Straße fährt, befindet sich im Kräftegleichgewicht.

Aufgabentyp 1: Kräfte am Flugzeug analysieren

Damit ein Flugzeug fliegen kann, muss die Luft richtig um die Flügel strömen. Hierbei spielt der Anstellwinkel eine entscheidende Rolle. Das ist der Winkel, in dem die Luftströmung auf das Flügelprofil trifft.

Wenn das Flugzeug horizontal fliegt und der Anstellwinkel $0^{\circ}$ beträgt, entsteht bei einem normalen Flügelprofil nur ein Basis-Auftrieb. Wenn der Pilot die Nase des Flugzeugs leicht anhebt, vergrößert sich der Anstellwinkel. Die Luft wird stärker nach unten abgelenkt, und die Auftriebskraft nimmt proportional zu. Das Flugzeug steigt.

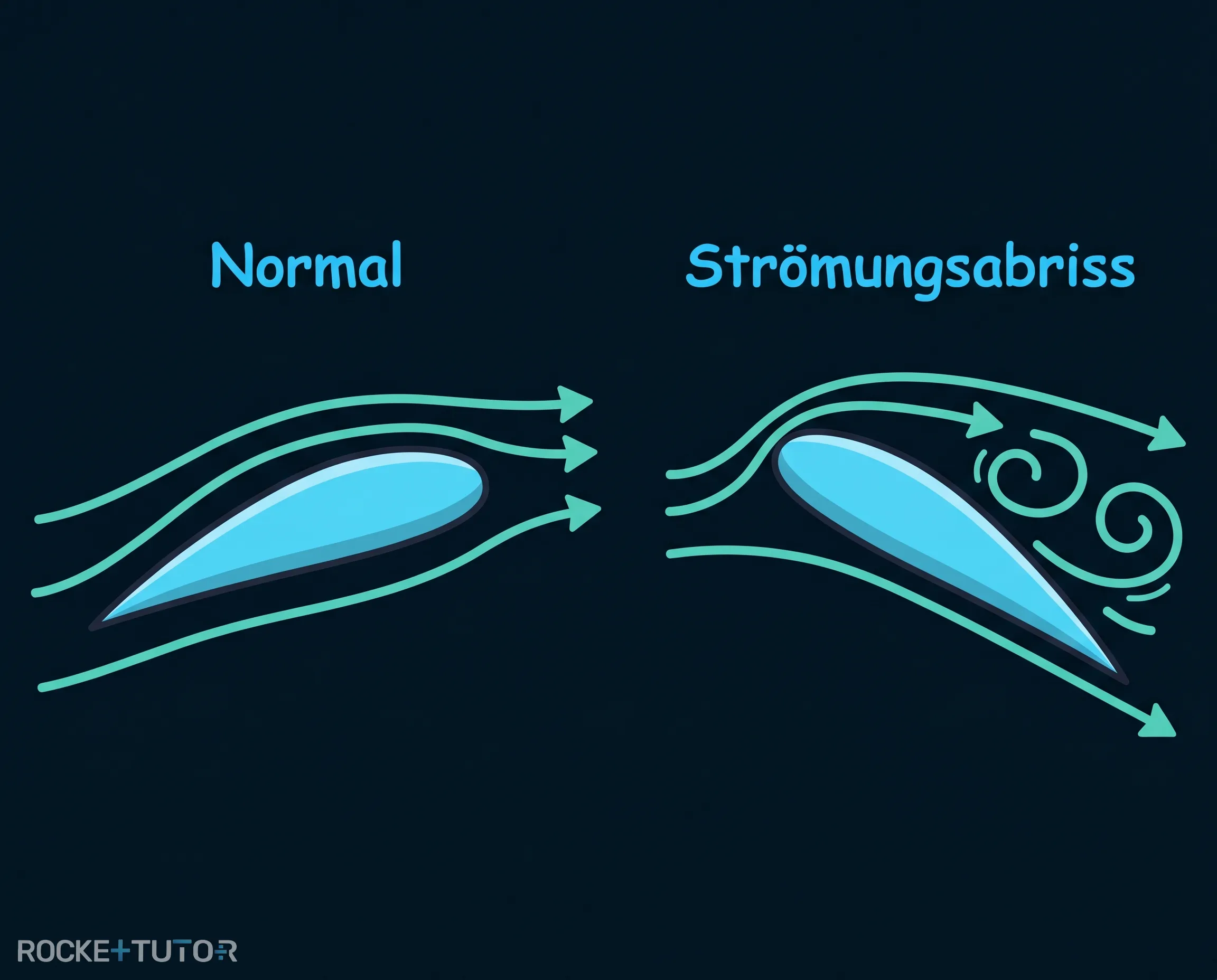

Aber Vorsicht: Der Winkel darf nicht zu groß werden! Wenn der Anstellwinkel zu steil ist, kann die Luft der gebogenen Oberseite des Flügels nicht mehr folgen. Die glatte Luftströmung reißt ab und verwandelt sich in wirbelndes Chaos. Das nennt man Strömungsabriss (auf Englisch: Stall).

Bei einem Strömungsabriss bricht der Unterdruck auf der Flügeloberseite zusammen. Das Flugzeug verliert schlagartig seine wichtigste Auftriebskraft und fällt schnell in die Tiefe (Sackflug).

Real-World Context: Bei der Landung wollen Piloten den Auftrieb absichtlich verringern, damit das Flugzeug sicher auf der Landebahn bleibt. Dafür fahren sie Störklappen (Spoilers) auf der Flügeloberseite aus. Diese Metallplatten stören die glatte Luftströmung absichtlich, zerstören den Auftrieb und helfen beim Bremsen.

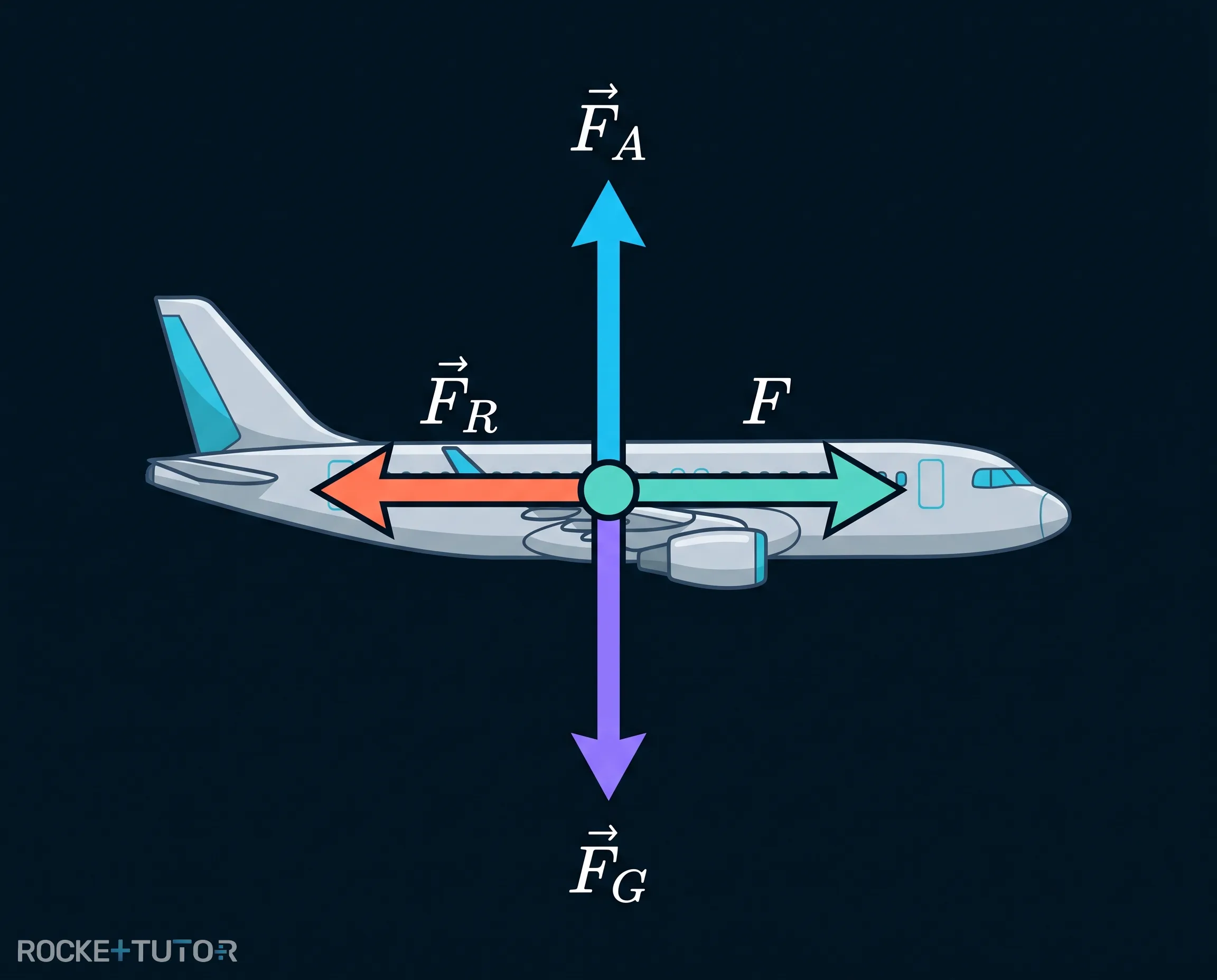

Während des Fluges wirken immer vier aerodynamische Hauptkräfte auf das Flugzeug. Wie sich das Flugzeug bewegt, hängt davon ab, welche Kraft gerade gewinnt.

• Die Gewichtskraft ($\textcolor{#9570FF}{\vec{F}_G}$) zieht das Flugzeug nach unten.
• Die Auftriebskraft ($\textcolor{#08BFFF}{\vec{F}_A}$) zieht das Flugzeug nach oben (senkrecht zur Luftströmung).
• Der Luftwiderstand ($\textcolor{#FF7D57}{\vec{F}_R}$) bremst das Flugzeug nach hinten.
• Die Schubkraft ($\textcolor{#53E5D6}{F}$) der Triebwerke drückt das Flugzeug nach vorne.

Horizontalflug: Wenn das Flugzeug mit konstanter Geschwindigkeit geradeaus fliegt, herrscht ein perfektes Kräftegleichgewicht. Die Gesamtkraft ist null ($\vec{F} = 0$). Die Schubkraft ist exakt so groß wie der Luftwiderstand, und die Auftriebskraft ist exakt so groß wie die Gewichtskraft.

Steigflug: Um zu steigen, erhöht der Pilot den Anstellwinkel und gibt mehr Gas. Die Auftriebskraft wirkt senkrecht zur schrägen Flugbahn. Weil das Flugzeug nun bergauf fliegt, zieht ein Teil der Gewichtskraft das Flugzeug nach hinten. Die Schubkraft muss also größer sein als normal, um den Luftwiderstand und diesen zusätzlichen Rückzug auszugleichen.

Sinkflug: Die Nase des Flugzeugs neigt sich nach unten. Jetzt wirkt die Gewichtskraft wie auf einer schiefen Ebene: Ein Teil von ihr zieht das Flugzeug nach vorne in die Flugrichtung. Weil die Schwerkraft beim Beschleunigen hilft, benötigt das Flugzeug weniger Schubkraft als im Horizontalflug.

Schritt-für-Schritt-Anleitung

1. Bestimme die Flugphase: Lies aus der Aufgabe ab, ob das Flugzeug horizontal fliegt, steigt oder sinkt.
2. Setze die vertikalen Kräfte gleich: Setze im Horizontalflug die Auftriebskraft ($\vec{F}_A$) mit der Gewichtskraft ($\vec{F}_G$) gleich.
3. Setze die horizontalen Kräfte gleich: Setze im Horizontalflug die Schubkraft ($F$) mit dem Luftwiderstand ($\vec{F}_R$) gleich.
4. Setze die Werte ein und berechne: Setze die Zahlenwerte ein und bestimme die fehlenden Kräfte in der Einheit Newton ($\text{N}$).

Durchgerechnete Beispiele

Wichtige Erkenntnisse

• Der Anstellwinkel bestimmt, wie viel Auftrieb ein Flügel erzeugt.
• Ein zu steiler Winkel führt zum Strömungsabriss (Stall): Die Luftströmung reißt ab und das Flugzeug verliert schlagartig an Höhe.
• Im Horizontalflug herrscht Kräftegleichgewicht: Auftrieb = Gewicht und Schub = Widerstand.
• Im Steigflug muss der Schub erhöht werden, im Sinkflug hilft die Gewichtskraft beim Vortrieb, sodass weniger Schub nötig ist.
