Geladene Teilchen in elektromagnetischen Feldern einfach erklärt

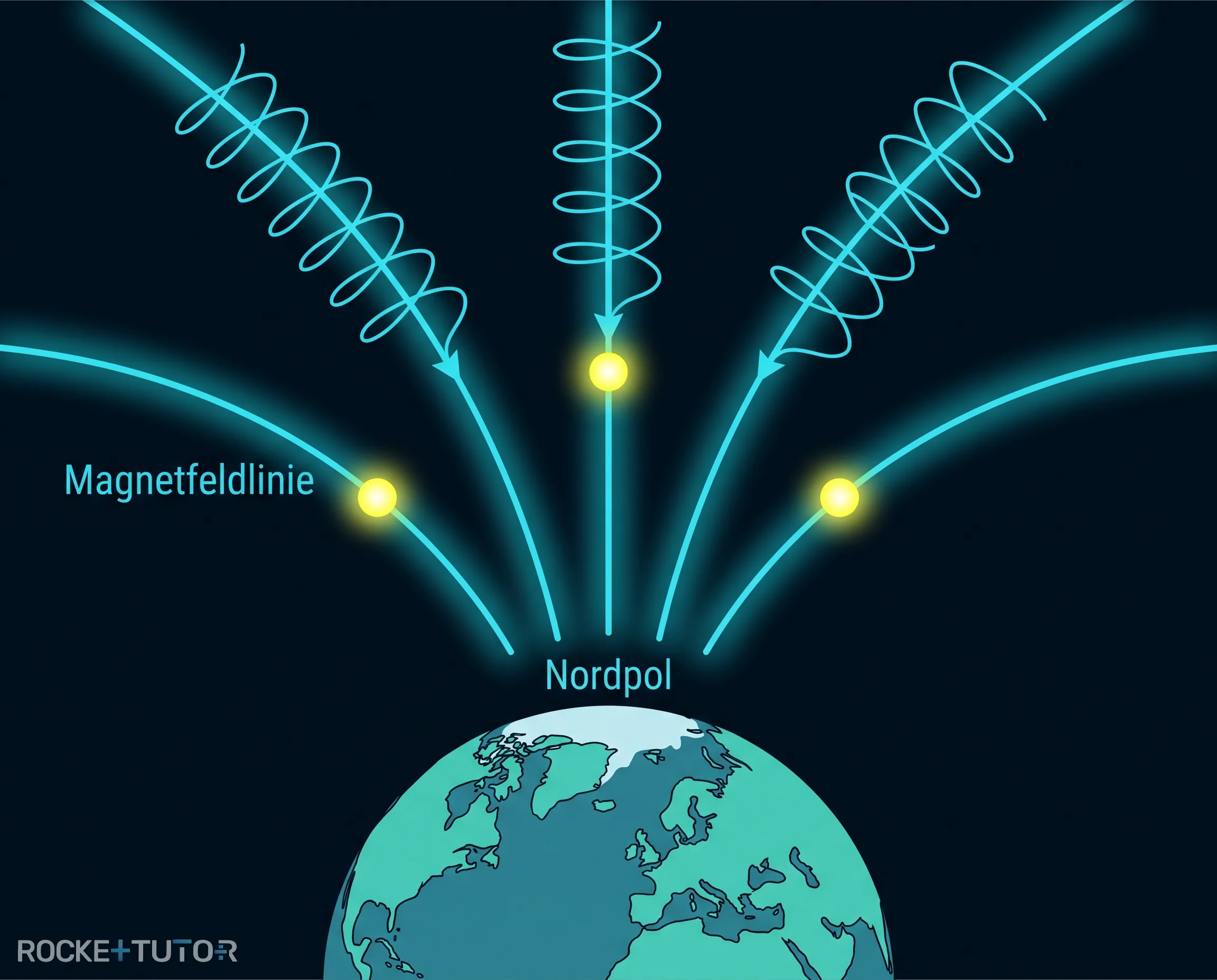

Hast du dich jemals gefragt, wie die atemberaubenden Polarlichter entstehen?

Sie sind das sichtbare Ergebnis von geladenen Teilchen in elektromagnetischen Feldern, genauer gesagt Teilchen aus dem Weltall, die auf das Magnetfeld der Erde treffen. Anstatt einfach geradeaus weiterzufliegen, zwingt das Magnetfeld diese Teilchen auf eine spiralförmige Bahn, bis sie in unserer Atmosphäre leuchten. In dieser Lektion werden wir genau verstehen, wie elektrische und magnetische Felder die Flugbahn von Teilchen formen und wie Forscher dieses Wissen nutzen, um unsichtbare Teilchen zu wiegen und zu lenken!

Vorwissen

• Lorentzkraft ($F_L$): Die Kraft auf bewegte Ladungen im Magnetfeld. Formel: $F_L = q \cdot v \cdot B$ Beispiel: Ein Elektron, das senkrecht in ein Magnetfeld fliegt, erfährt eine Kraft, die es ablenkt.

• Zentripetalkraft ($F_Z$): Die Kraft, die nötig ist, um ein Objekt auf einer Kreisbahn zu halten. Formel: $F_Z = \frac{m \cdot v^2}{r}$ Beispiel: Ein Auto in einer Kurve benötigt Haftreibung als Zentripetalkraft.

• Elektrische Energie ($E_{el}$) und Kinetische Energie ($E_{kin}$): Formel: $q \cdot U = \frac{1}{2} \cdot m \cdot v^2$ Beispiel: Ein Proton, das durch eine Spannung $U$ beschleunigt wird, wandelt elektrische Energie in Bewegungsenergie um.

Aufgabentyp 1: Schrauben- und Kreisbahnen in Magnetfeldern

Wenn ein geladenes Teilchen genau senkrecht in ein homogenes Magnetfeld fliegt, zwingt die Lorentzkraft es auf eine perfekte Kreisbahn. Die Lorentzkraft wirkt hierbei exakt als Zentripetalkraft.

Aber was passiert, wenn das Teilchen schräg in das Magnetfeld schießt?

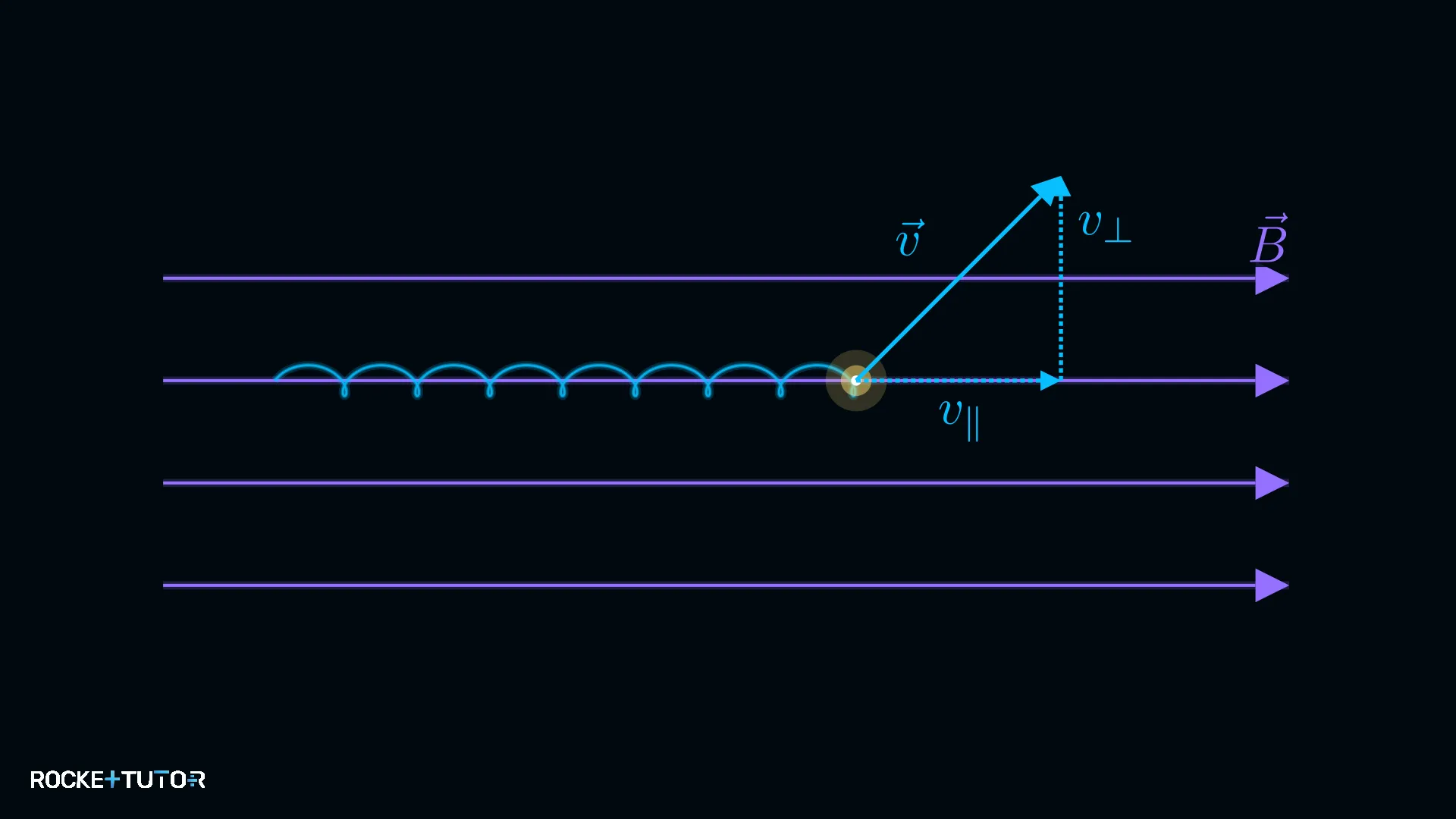

Wir können uns die Geschwindigkeit $\textcolor{#08BFFF}{\vec{v}}$ in zwei Teile zerlegt vorstellen:

• Einen Teil parallel zu den Magnetfeldlinien ($\textcolor{#08BFFF}{v_{\parallel}}$). Hier wirkt keine Lorentzkraft! Das Teilchen fliegt in diese Richtung einfach mit konstanter Geschwindigkeit geradeaus weiter.

• Einen Teil senkrecht zu den Magnetfeldlinien ($\textcolor{#08BFFF}{v_{\perp}}$). Dieser Teil erzeugt die bekannte Kreisbewegung.

Überlagert man das ungestörte Geradeausfliegen und das Kreisen, entsteht eine spiralförmige Schraubenbahn (wie ein Korkenzieher). Der Abstand zwischen zwei Runden wird als Ganghöhe bezeichnet.

Das Fadenstrahlrohr-Experiment

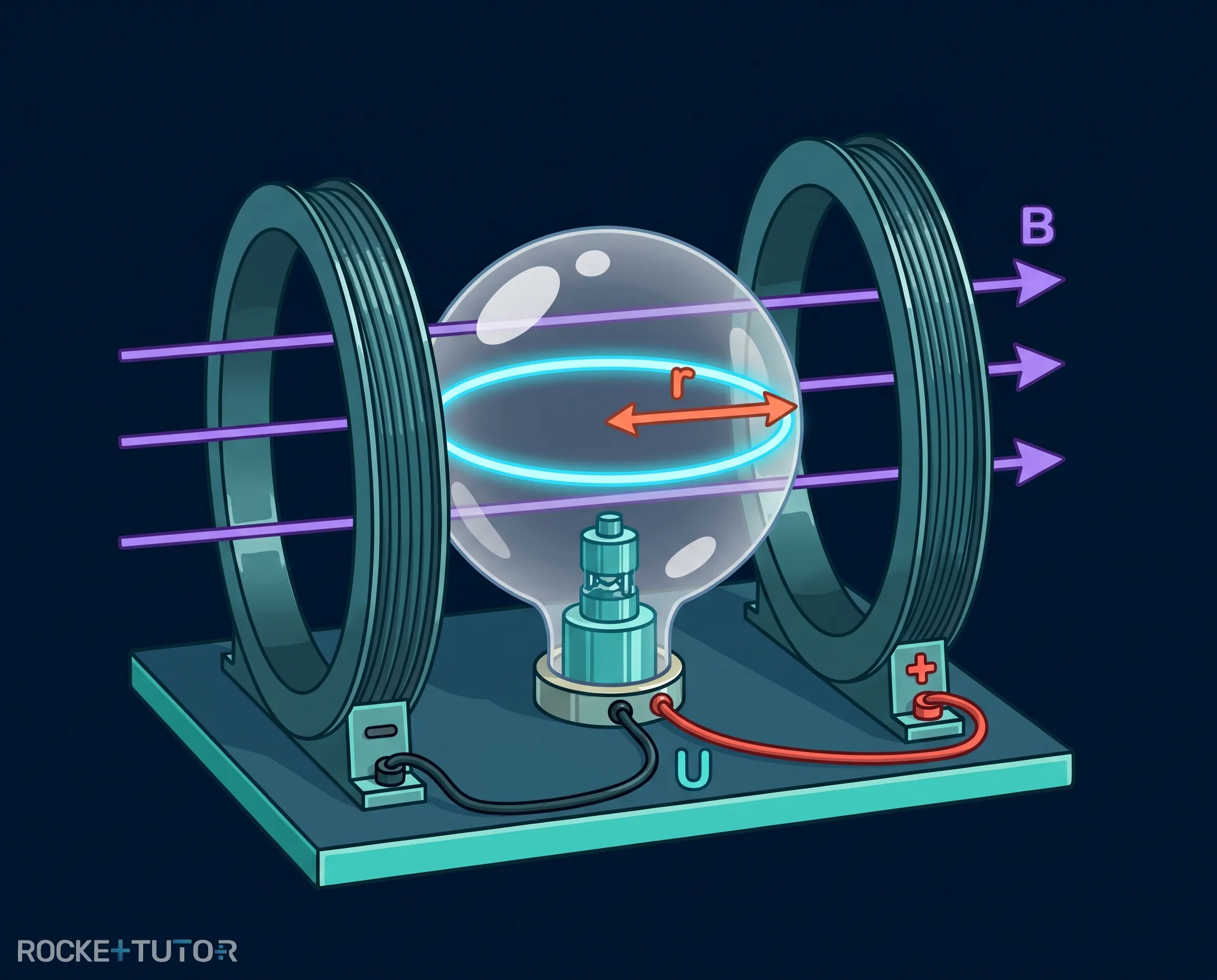

Um die Eigenschaften von unsichtbaren Teilchen (wie Elektronen) zu untersuchen, nutzt man ein Fadenstrahlrohr. Das ist eine Glaskugel mit etwas Gas darin. Wenn Elektronen durchfliegen, leuchtet das Gas auf und wir sehen ihre Kreisbahn.

Aus der Beschleunigungsspannung $\textcolor{#53E5D6}{U}$, der magnetischen Flussdichte $\textcolor{#9570FF}{B}$ und dem Radius $\textcolor{#FF7D57}{r}$ der Kreisbahn können wir die spezifische Ladung ($\frac{q}{m}$) berechnen. Das ist das Verhältnis von Ladung zu Masse und wirkt wie ein physikalischer Fingerabdruck, um unbekannte Teilchen zu identifizieren.

Schritt-für-Schritt-Anleitung

1. Kräftegleichgewicht aufstellen: Setze die Lorentzkraft mit der Zentripetalkraft gleich ($F_L = F_Z$) und löse die Gleichung nach der Geschwindigkeit $v$ auf.
2. Energieerhaltung nutzen: Stelle die Gleichung für die Beschleunigung auf: Elektrische Energie wird zu kinetischer Energie ($E_{el} = E_{kin}$).
3. Geschwindigkeit einsetzen: Setze deinen Ausdruck für $v$ aus Schritt 1 in die Energiegleichung aus Schritt 2 ein.
4. Nach q/m auflösen und berechnen: Forme die Gleichung so um, dass $\frac{q}{m}$ alleine auf einer Seite steht, und setze die gegebenen Werte ein.

Durchgerechnete Beispiele

Aufgabentyp 2: Teilchenablenkung und Geschwindigkeitsfilter

Oft fliegen Teilchen nicht nur durch Magnetfelder, sondern auch durch elektrische Felder in einem Kondensator (zwei geladene Metallplatten).

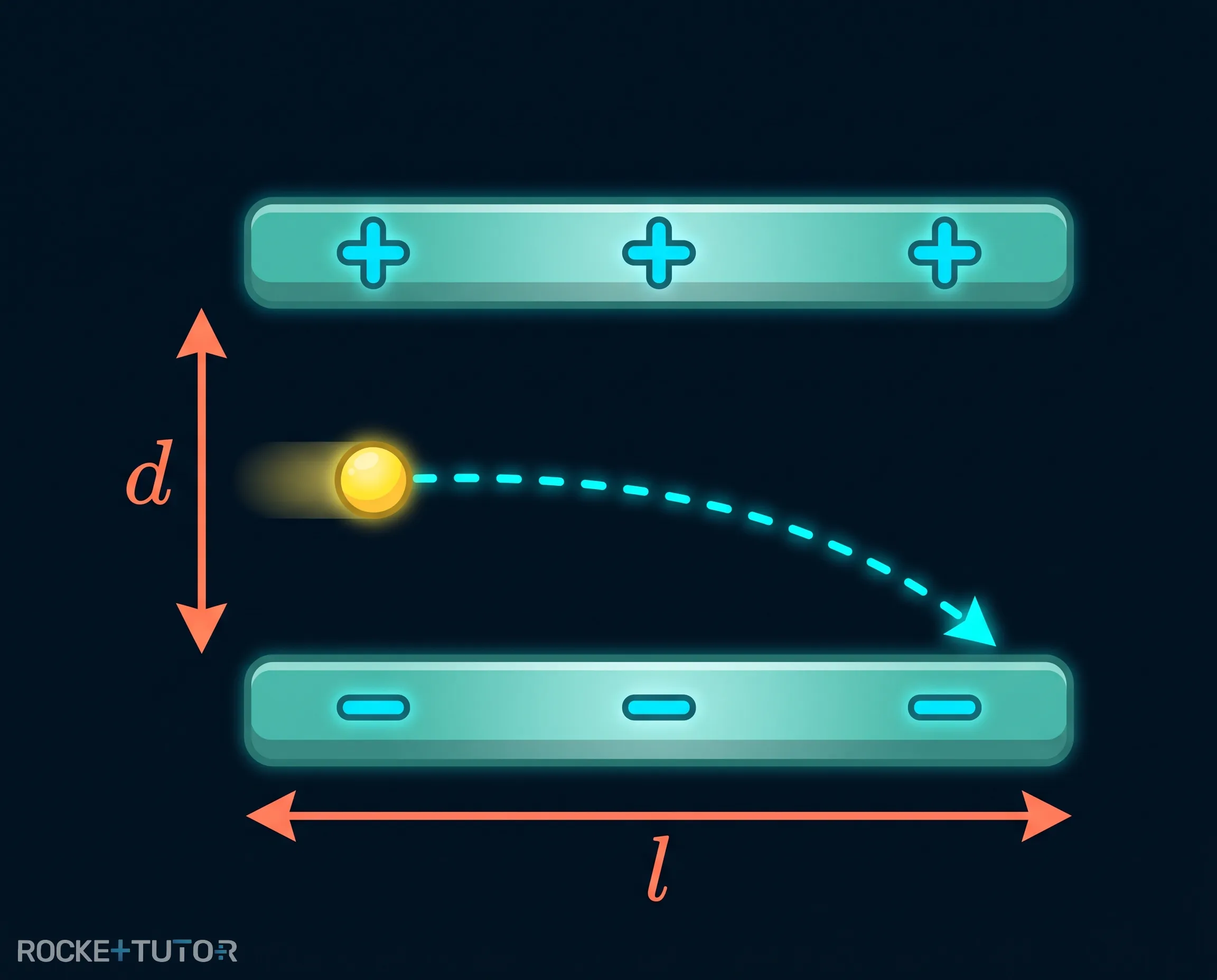

Das ist vergleichbar mit einem waagerechten Wurf auf der Erde: Ein Stein fliegt waagerecht los, wird aber von der Schwerkraft nach unten gezogen. Seine Flugbahn ist eine Parabel. Genauso fliegt ein geladenes Teilchen waagerecht in den Kondensator und wird von der elektrischen Kraft auf einer parabelförmigen Bahn abgelenkt.

Blendensysteme zur Geschwindigkeitsauswahl

In der Forschung schickt man Teilchen oft erst durch einen Kondensator und danach durch ein kleines Loch (eine Blende), bevor sie in ein Magnetfeld fliegen. Nur Teilchen mit der exakt richtigen Geschwindigkeit $\textcolor{#08BFFF}{v_x}$ treffen genau dieses Loch.

Wenn die Blende an einer ganz bestimmten Stelle platziert ist (nämlich bei der halben Kondensatorlänge, also $y = \frac{l}{2}$), lässt sich die nötige Geschwindigkeit mit einer speziellen Formel berechnen. Wir leiten diese kurz her:

Die Ablenkung nach oben oder unten berechnet sich wie beim freien Fall: $y = \frac{1}{2} \cdot a_y \cdot t^2$.

Wir wissen, dass die Zeit im Kondensator $t = \frac{l}{\textcolor{#08BFFF}{v_x}}$ ist und die Querbeschleunigung $a_y = \frac{q \cdot \textcolor{#53E5D6}{U_y}}{m \cdot d}$ beträgt.

Setzen wir das ein, erhalten wir die Parabelgleichung:

$y = \frac{1}{2} \cdot \frac{q \cdot \textcolor{#53E5D6}{U_y}}{m \cdot d} \cdot \frac{l^2}{\textcolor{#08BFFF}{v_x}^2}$

Wenn das Loch genau bei $y = \frac{l}{2}$ liegt, können wir das einsetzen:

$\frac{l}{2} = \frac{1}{2} \cdot \frac{q \cdot \textcolor{#53E5D6}{U_y}}{m \cdot d} \cdot \frac{l^2}{\textcolor{#08BFFF}{v_x}^2}$

Wenn wir diese Gleichung nach $\textcolor{#08BFFF}{v_x}$ auflösen, erhalten wir die wichtige Blendengleichung:

$\textcolor{#08BFFF}{v_x} = \sqrt{\frac{q \cdot \textcolor{#53E5D6}{U_y} \cdot l}{m \cdot d}}$

Schritt-für-Schritt-Anleitung

1. Bewegung im Magnetfeld analysieren (falls vorhanden): Nutze das Kräftegleichgewicht ($F_L = F_Z$), um aus dem Radius der Kreisbahn die Eintrittsgeschwindigkeit $v_x$ zu berechnen.
2. Blendengleichung nutzen: Wenn nach der nötigen Kondensatorspannung $U_y$ gefragt ist, stelle die Blendengleichung ($v_x = \sqrt{\frac{q \cdot U_y \cdot l}{m \cdot d}}$) nach $U_y$ um und setze $v_x$ ein.
3. Kinematik im Kondensator berechnen: Berechne die Durchlaufzeit mit $t = \frac{l}{v_x}$. Berechne die Querbeschleunigung mit $a_y = \frac{q \cdot U_y}{m \cdot d}$.

Durchgerechnete Beispiele

Beispiel 2

Aufgabe

Protonen ($m = 1,67 \cdot 10^{-27} \text{ kg}$, $q = 1,60 \cdot 10^{-19} \text{ C}$) durchlaufen einen Kondensator (Länge $l = 0,1 \text{ m}$, Plattenabstand $d = 0,2 \text{ m}$) und passieren eine Blende bei $y = \frac{l}{2}$. Danach treten sie in ein Magnetfeld ($B = 40 \text{ mT}$) ein, wo sie eine Kreisbahn mit $r = 0,5 \text{ m}$ beschreiben. Berechne die Eintrittsgeschwindigkeit $v_x$ in das Magnetfeld, die benötigte Kondensatorspannung $U_y$, die Durchlaufzeit $t$ und die Querbeschleunigung $a_y$.

Lösung Schritt für Schritt

Fortschritt

3 / 3

1. 1
   Schritt 1
   Eintrittsgeschwindigkeit aus der Kreisbahn berechnen

   Im Magnetfeld gilt: $F_L = F_Z$ $q \cdot \textcolor{#08BFFF}{v_x} \cdot \textcolor{#9570FF}{B} = \frac{m \cdot \textcolor{#08BFFF}{v_x}^2}{\textcolor{#FF7D57}{r}}$ $\textcolor{#08BFFF}{v_x} = \frac{q \cdot \textcolor{#9570FF}{B} \cdot \textcolor{#FF7D57}{r}}{m}$ $\textcolor{#08BFFF}{v_x} = \frac{1,60 \cdot 10^{-19} \text{ C} \cdot 0,04 \text{ T} \cdot 0,5 \text{ m}}{1,67 \cdot 10^{-27} \text{ kg}}$ $\textcolor{#08BFFF}{v_x} \approx \textcolor{#08BFFF}{1,92 \cdot 10^6 \text{ m/s}}$

2. 2
   Schritt 2
   Kondensatorspannung berechnen

   Wir stellen die Blendengleichung um: $\textcolor{#08BFFF}{v_x} = \sqrt{\frac{q \cdot \textcolor{#53E5D6}{U_y} \cdot l}{m \cdot d}}$ Wir quadrieren beide Seiten: $\textcolor{#08BFFF}{v_x}^2 = \frac{q \cdot \textcolor{#53E5D6}{U_y} \cdot l}{m \cdot d}$ Nach $\textcolor{#53E5D6}{U_y}$ auflösen: $\textcolor{#53E5D6}{U_y} = \frac{\textcolor{#08BFFF}{v_x}^2 \cdot m \cdot d}{q \cdot l}$ $\textcolor{#53E5D6}{U_y} = \frac{(1,92 \cdot 10^6 \text{ m/s})^2 \cdot 1,67 \cdot 10^{-27} \text{ kg} \cdot 0,2 \text{ m}}{1,60 \cdot 10^{-19} \text{ C} \cdot 0,1 \text{ m}}$ $\textcolor{#53E5D6}{U_y} \approx \textcolor{#53E5D6}{76,6 \text{ kV}}$

3. 3
   Schritt 3 · Ergebnis
   Durchlaufzeit und Querbeschleunigung berechnen

   Zeit im Kondensator: $t = \frac{l}{\textcolor{#08BFFF}{v_x}} = \frac{0,1 \text{ m}}{1,92 \cdot 10^6 \text{ m/s}} \approx 52,2 \text{ ns}$ Querbeschleunigung: $a_y = \frac{q \cdot \textcolor{#53E5D6}{U_y}}{m \cdot d} = \frac{1,60 \cdot 10^{-19} \text{ C} \cdot 76600 \text{ V}}{1,67 \cdot 10^{-27} \text{ kg} \cdot 0,2 \text{ m}} \approx 3,67 \cdot 10^{13} \text{ m/s}^{2}$

Ergebnis:

Die Protonen treten mit $\textcolor{#08BFFF}{1,92 \cdot 10^6 \text{ m/s}}$ in das Magnetfeld ein. Dafür ist eine Kondensatorspannung von ca. $\textcolor{#53E5D6}{76,6 \text{ kV}}$ nötig. Die Durchlaufzeit beträgt $52,2 \text{ ns}$ bei einer Querbeschleunigung von $3,67 \cdot 10^{13} \text{ m/s}^{2}$. Reality Check: Die Geschwindigkeit ist enorm hoch (ca. 1% der Lichtgeschwindigkeit), was für Teilchenbeschleuniger typisch ist. Die extrem kurze Zeit und die gigantische Beschleunigung passen physikalisch perfekt zusammen.

Wichtige Erkenntnisse

• Geladene Teilchen in Magnetfeldern beschreiben Kreisbahnen (wenn sie senkrecht eintreten) oder Schraubenbahnen (wenn sie schräg eintreten).
• Die spezifische Ladung ($\frac{q}{m}$) ist ein Fingerabdruck für Teilchen und lässt sich im Fadenstrahlrohr durch Gleichsetzen von Lorentzkraft und Zentripetalkraft bestimmen.
• Im elektrischen Feld (Kondensator) werden Teilchen parabelförmig abgelenkt, ähnlich wie beim waagerechten Wurf.
• Durch geschickte Kombination von Kondensatoren und Blenden lassen sich Teilchen mit einer ganz bestimmten Geschwindigkeit herausfiltern.
