Grundlagen der Magnetfelder einfach erklärt: Formeln & Beispiele

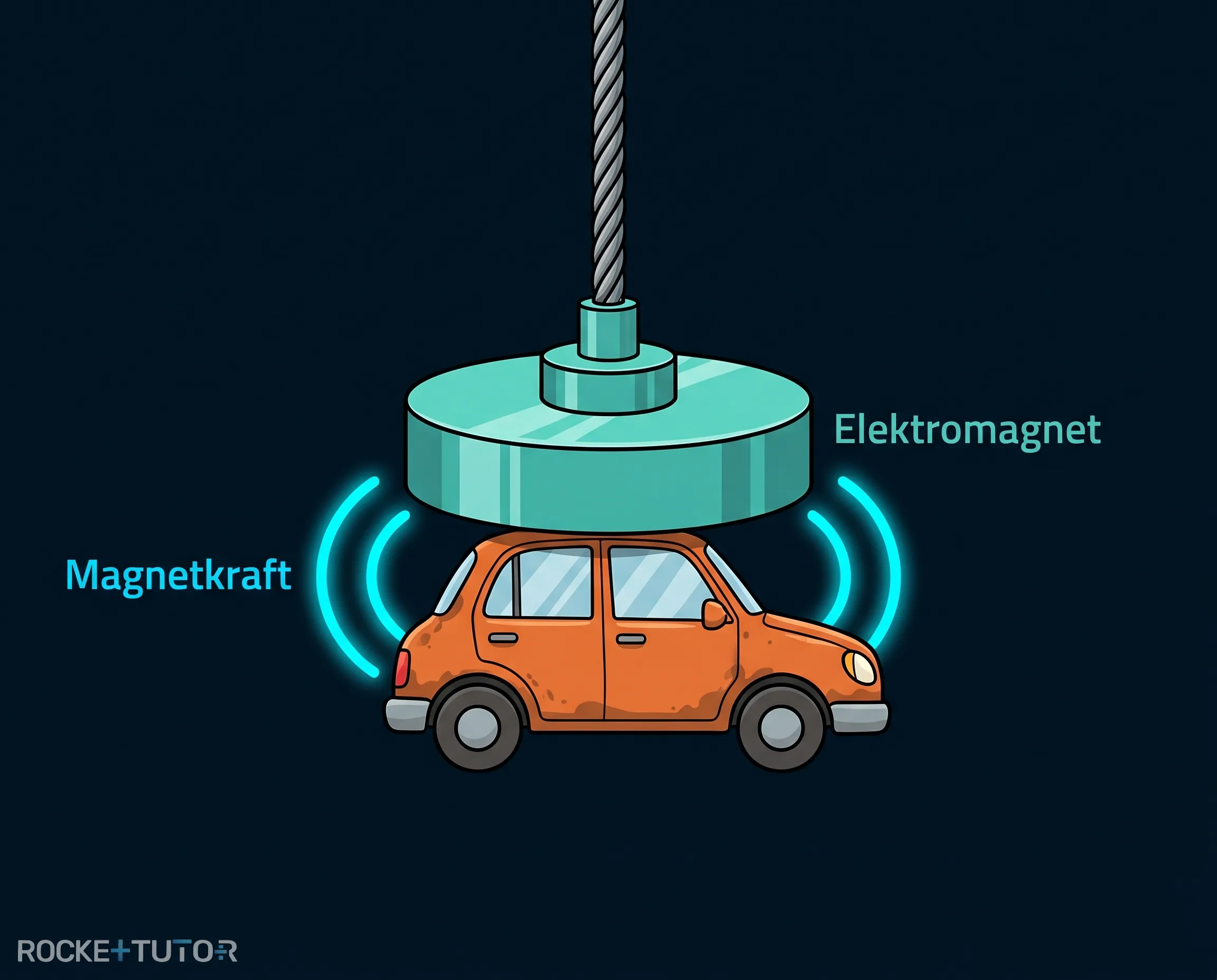

Willkommen zu den Grundlagen der Magnetfelder! Stell dir einen riesigen Kran auf einem Schrottplatz vor, der ein ganzes Auto anhebt – ganz ohne Haken, nur mit einer dicken Metallplatte. Wie kann er seine gewaltige magnetische Kraft einfach auf Knopfdruck ein- und ausschalten?

Das Geheimnis ist elektrischer Strom, der ein starkes Magnetfeld erzeugt. In dieser Lektion lernen wir, wie man die genaue Stärke solcher unsichtbaren Magnetfelder misst, wie man sie berechnet und wie man sie mit Hilfe von Spulen noch viel stärker machen kann!

Vorwissen

• Elektrische Stromstärke ($I$): Gibt an, wie viel elektrische Ladung pro Sekunde durch ein Kabel fließt. Sie wird in Ampere ($\text{A}$) gemessen. Beispiel: Ein handelsüblicher Toaster benötigt etwa $4 \text{ A}$ Strom.
• Kraft ($F$): Ein physikalischer Zug oder Druck auf einen Körper. Sie wird in Newton ($\text{N}$) gemessen. Beispiel: Um eine $100 \text{ g}$ schwere Tafel Schokolade hochzuheben, braucht man etwa $1 \text{ N}$ Kraft.

Aufgabentyp 1: Magnetische Flussdichte und die Kraft auf einen Leiter

Wenn wir über die „Stärke“ eines Magnetfeldes sprechen, verwenden Physiker den Fachbegriff magnetische Flussdichte. Sie wird mit dem Buchstaben $\textcolor{#08BFFF}{B}$ abgekürzt und in der Einheit Tesla ($\text{T}$) gemessen. Der Vektor $\vec{B}$ (mit einem Pfeil darüber) gibt dabei an, wie stark das Magnetfeld ist und in welche Richtung es zeigt.

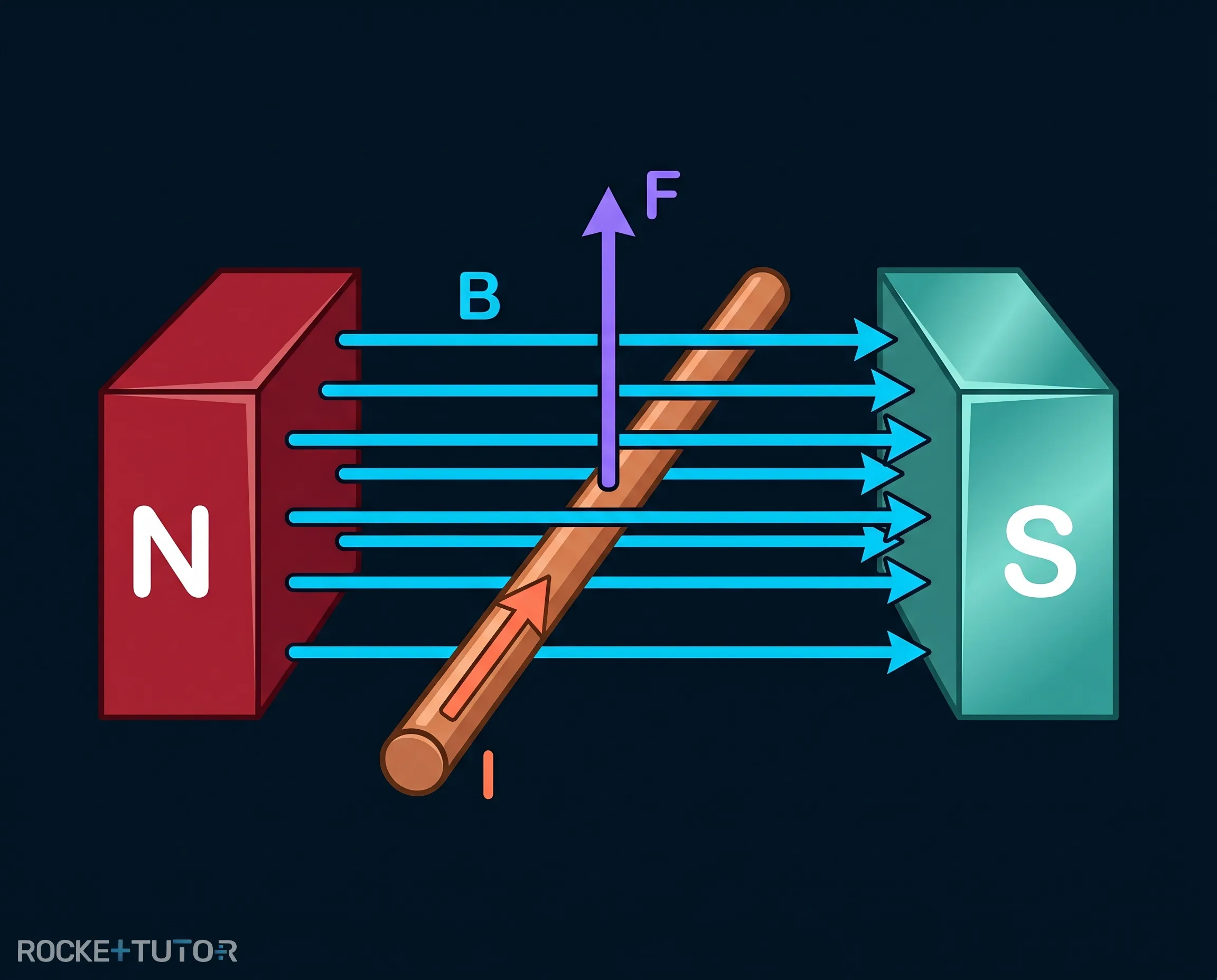

Aber wie misst man etwas Unsichtbares? Wir nutzen einen Trick: Wenn ein Kabel, durch das Strom fließt, in ein Magnetfeld gelegt wird, drückt das Magnetfeld gegen das Kabel. Diese magnetische Kraft können wir messen!

Damit unsere Berechnungsformel funktioniert, muss das Kabel genau senkrecht (im 90°-Winkel) zu den magnetischen Feldlinien liegen. Die Stärke des Magnetfeldes berechnet sich dann so:

$\textcolor{#08BFFF}{B} = \frac{\textcolor{#9570FF}{F}}{\textcolor{#FF7D57}{I} \cdot \textcolor{#53E5D6}{l}}$

• $\textcolor{#08BFFF}{B}$ = Magnetische Flussdichte in Tesla ($\text{T}$)
• $\textcolor{#9570FF}{F}$ = Kraft auf das Kabel in Newton ($\text{N}$)
• $\textcolor{#FF7D57}{I}$ = Stromstärke im Kabel in Ampere ($\text{A}$)
• $\textcolor{#53E5D6}{l}$ = Länge des Kabels, das sich innerhalb des Magnetfeldes befindet, in Metern ($\text{m}$)

Alltagsbezug: Wir gehen bei diesen Berechnungen von einem idealen, völlig gleichmäßigen (homogenen) Magnetfeld aus, in dem das Kabel exakt gerade liegt.

Schritt-für-Schritt-Anleitung

1. Gegebene Werte identifizieren: Suche im Text nach der Kraft ($F$), der Stromstärke ($I$) und der Länge des Leiters ($l$). Achte darauf, dass die Länge in Metern ($\text{m}$) angegeben ist. Wandle sie um, falls sie in Zentimetern steht.
2. Formel aufstellen: Notiere die Grundformel: $B = \frac{F}{I \cdot l}$.
3. Werte einsetzen und ausrechnen: Setze die Zahlen mit ihren Einheiten in die Formel ein. Berechne zuerst den unteren Teil (den Nenner) und teile dann die Kraft durch dieses Ergebnis. Die Einheit des Endergebnisses ist Tesla ($\text{T}$).

Durchgerechnete Beispiele

Beispiel 1

Aufgabe

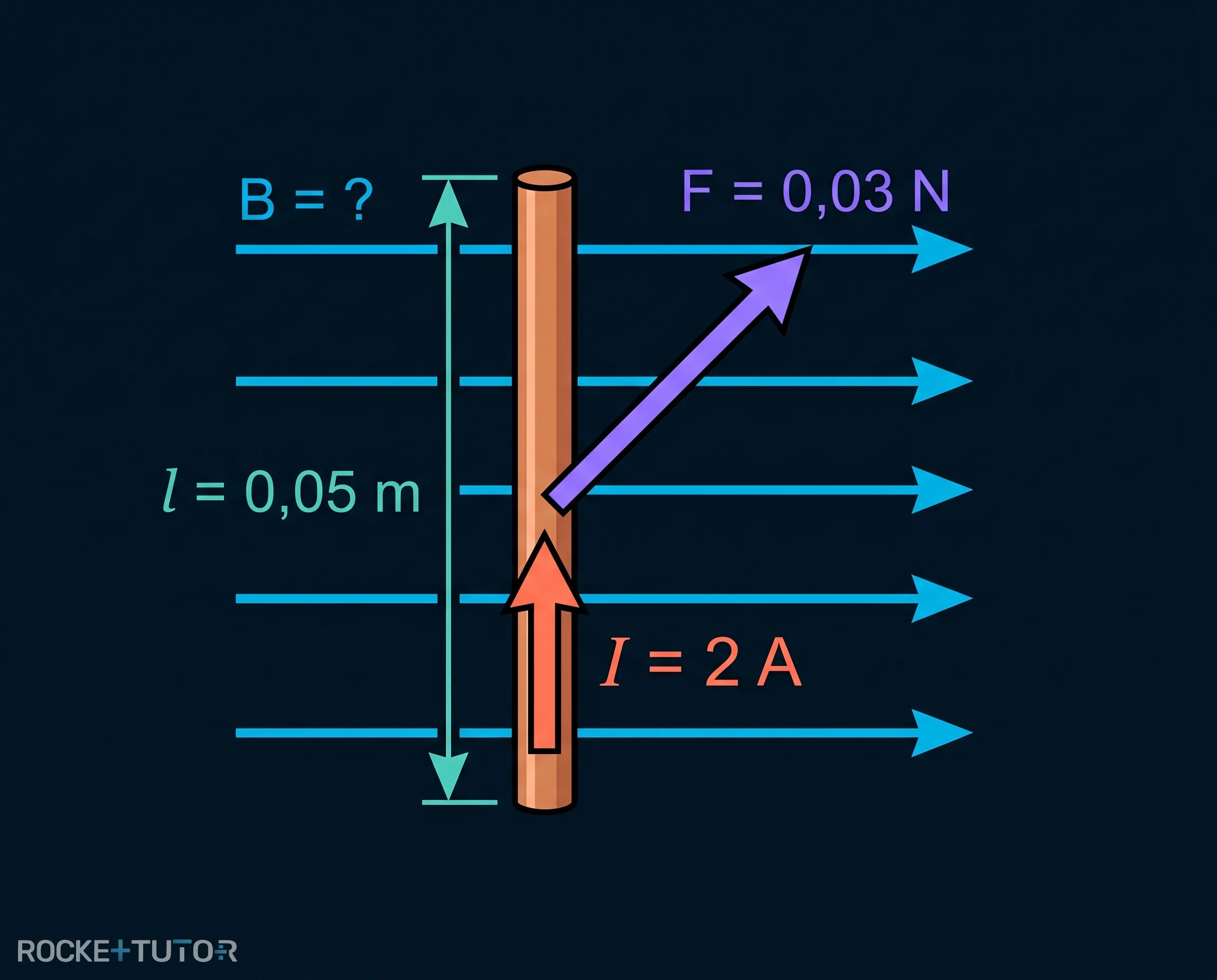

Ein gerades Stück Draht der Länge $0,05 \text{ m}$ liegt senkrecht in einem homogenen Magnetfeld. Durch den Draht fließt ein Strom von $2 \text{ A}$. Dabei wirkt eine magnetische Kraft von $0,03 \text{ N}$ auf den Draht. Berechne die magnetische Flussdichte $B$ des Magnetfeldes.

Lösung Schritt für Schritt

Fortschritt

3 / 3

1. 1
   Schritt 1
   Gegebene Werte identifizieren

   Gegeben: Länge ($\textcolor{#53E5D6}{l}$) = $0,05 \text{ m}$ Stromstärke ($\textcolor{#FF7D57}{I}$) = $2 \text{ A}$ Kraft ($\textcolor{#9570FF}{F}$) = $0,03 \text{ N}$

   Gesucht: Magnetische Flussdichte ($\textcolor{#08BFFF}{B}$) = ?

2. 2
   Schritt 2
   Formel aufstellen

   $\textcolor{#08BFFF}{B} = \frac{\textcolor{#9570FF}{F}}{\textcolor{#FF7D57}{I} \cdot \textcolor{#53E5D6}{l}}$

3. 3
   Schritt 3 · Ergebnis
   Werte einsetzen und ausrechnen

   $\textcolor{#08BFFF}{B} = \frac{\textcolor{#9570FF}{0,03 \text{ N}}}{\textcolor{#FF7D57}{2 \text{ A}} \cdot \textcolor{#53E5D6}{0,05 \text{ m}}}$

   Wir berechnen zuerst den unteren Teil: $\textcolor{#08BFFF}{B} = \frac{\textcolor{#9570FF}{0,03 \text{ N}}}{0,1 \text{ Am}}$ $\textcolor{#08BFFF}{B} = \textcolor{#08BFFF}{0,3 \text{ T}}$

Ergebnis:

Die magnetische Flussdichte des Magnetfeldes beträgt $\textcolor{#08BFFF}{0,3 \text{ T}}$. Realitäts-Check: Ein Wert von $0,3 \text{ T}$ ist ein recht starkes Magnetfeld (ein typischer Kühlschrankmagnet hat etwa $0,005 \text{ T}$), was für physikalische Experimente mit starken Magneten realistisch ist.

---

Aufgabentyp 2: Magnetische Flussdichte in Spulen

Ein einzelnes, gerades Kabel erzeugt nur ein sehr schwaches Magnetfeld. Um ein starkes Magnetfeld zu erzeugen, wickelt man das Kabel zu einer Spule (auch Solenoid genannt) auf.

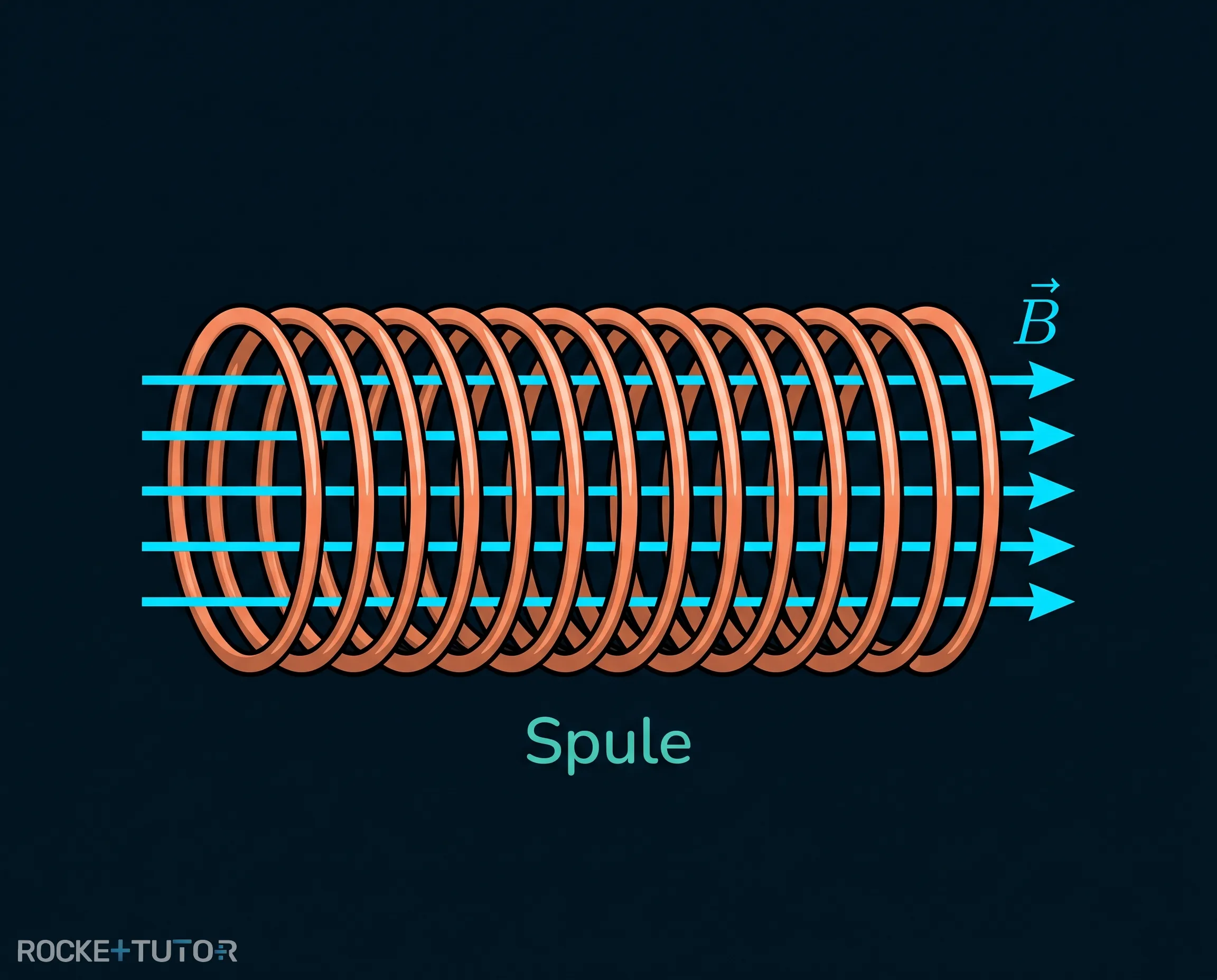

Wenn Strom durch eine lange, dünne Spule fließt, entsteht in ihrem Inneren ein homogenes Magnetfeld. „Homogen“ bedeutet, dass das Magnetfeld überall im Inneren gleich stark ist und die Feldlinien parallel zur Mitte der Spule verlaufen.

Die Stärke dieses Magnetfeldes berechnet man mit folgender Formel:

$\textcolor{#08BFFF}{B} = \mu_0 \cdot \frac{N \cdot \textcolor{#FF7D57}{I}}{\textcolor{#53E5D6}{l}}$

• $N$ = Anzahl der Windungen (wie oft das Kabel gewickelt wurde)
• $\textcolor{#53E5D6}{l}$ = Länge der Spule in Metern ($\text{m}$)
• $\textcolor{#FF7D57}{I}$ = Stromstärke in Ampere ($\text{A}$)
• $\mu_0$ = Magnetische Feldkonstante (ein fester Naturwert: $1,257 \cdot 10^{-6} \frac{\text{Vs}}{\text{Am}}$)

Das Helmholtz-Spulenpaar: Manchmal brauchen Forscher ein homogenes Magnetfeld, aber sie können ihr Experiment nicht in eine enge Spule quetschen. Die Lösung ist das Helmholtz-Spulenpaar. Es besteht aus zwei identischen, kurzen Spulen, die parallel zueinander aufgestellt werden. Wenn der Abstand zwischen ihnen genau richtig gewählt ist, entsteht genau in der Mitte zwischen den beiden Spulen ein wunderschön gleichmäßiges (homogenes) Magnetfeld. So hat man viel Platz für Experimente!

Schritt-für-Schritt-Anleitung

1. Gegebene Werte identifizieren: Suche die Windungszahl ($N$), die Stromstärke ($I$) und die Länge der Spule ($l$). Wandle die Länge in Meter ($\text{m}$) um, falls nötig.
2. Konstante notieren: Schreibe dir die magnetische Feldkonstante $\mu_0 = 1,257 \cdot 10^{-6} \frac{\text{Vs}}{\text{Am}}$ auf.
3. Formel aufstellen und einsetzen: Nutze die Formel $B = \mu_0 \cdot \frac{N \cdot I}{l}$ und setze alle Werte ein. Berechne am besten zuerst den Bruch.
4. Ausrechnen: Tippe die Werte vorsichtig in den Taschenrechner ein (achte auf die Zehnerpotenz bei $\mu_0$) und notiere das Ergebnis in Tesla ($\text{T}$).

Durchgerechnete Beispiele

Beispiel 2

Aufgabe

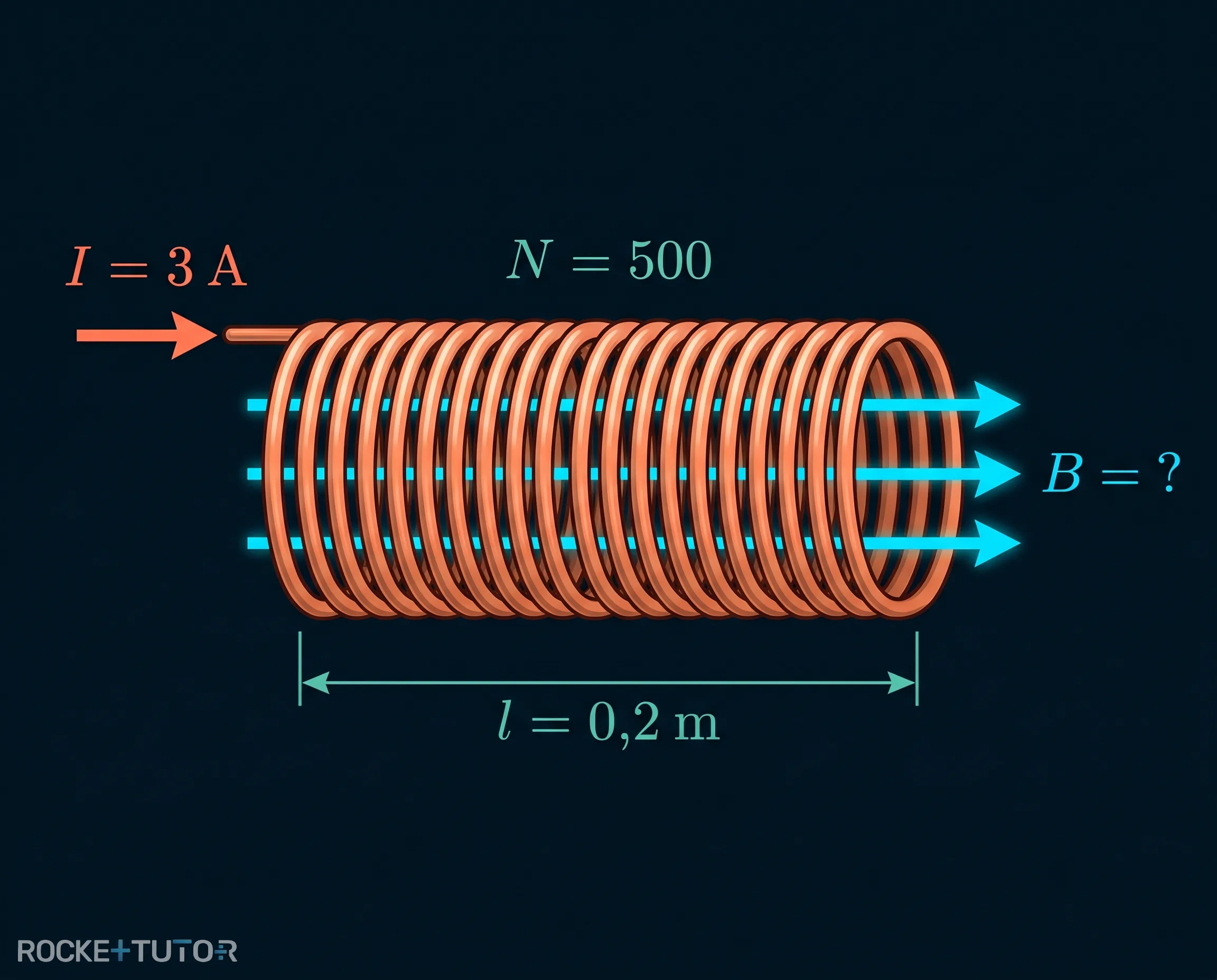

Eine lange, dünne Spule hat $500$ Windungen und ist $0,2 \text{ m}$ lang. Durch die Spule fließt ein Strom von $3 \text{ A}$. Berechne die magnetische Flussdichte $B$ im Inneren der Spule. Verwende $\mu_0 = 1,257 \cdot 10^{-6} \frac{\text{Vs}}{\text{Am}}$.

Lösung Schritt für Schritt

Fortschritt

3 / 3

1. 1
   Schritt 1
   Gegebene Werte identifizieren

   Gegeben: Windungszahl ($N$) = $500$ Länge ($\textcolor{#53E5D6}{l}$) = $0,2 \text{ m}$ Stromstärke ($\textcolor{#FF7D57}{I}$) = $3 \text{ A}$ Konstante ($\mu_0$) = $1,257 \cdot 10^{-6} \frac{\text{Vs}}{\text{Am}}$

   Gesucht: Magnetische Flussdichte ($\textcolor{#08BFFF}{B}$) = ?

2. 2
   Schritt 2
   Formel aufstellen

   $\textcolor{#08BFFF}{B} = \mu_0 \cdot \frac{N \cdot \textcolor{#FF7D57}{I}}{\textcolor{#53E5D6}{l}}$

3. 3
   Schritt 3 · Ergebnis
   Werte einsetzen und ausrechnen

   $\textcolor{#08BFFF}{B} = 1,257 \cdot 10^{-6} \frac{\text{Vs}}{\text{Am}} \cdot \frac{500 \cdot \textcolor{#FF7D57}{3 \text{ A}}}{\textcolor{#53E5D6}{0,2 \text{ m}}}$

   Zuerst berechnen wir den Bruch: $\frac{500 \cdot \textcolor{#FF7D57}{3 \text{ A}}}{\textcolor{#53E5D6}{0,2 \text{ m}}} = \frac{1500 \text{ A}}{0,2 \text{ m}} = 7500 \frac{\text{A}}{\text{m}}$

   Jetzt multiplizieren wir dieses Ergebnis mit der Konstanten: $\textcolor{#08BFFF}{B} = 1,257 \cdot 10^{-6} \frac{\text{Vs}}{\text{Am}} \cdot 7500 \frac{\text{A}}{\text{m}}$

   Das $\text{A}$ (Ampere) kürzt sich oben und unten weg: $\textcolor{#08BFFF}{B} = 0,0094275 \frac{\text{Vs}}{\text{m}^{2}}$

   Da $1 \frac{\text{Vs}}{\text{m}^{2}}$ in der Physik exakt dasselbe ist wie $1 \text{ T}$: $\textcolor{#08BFFF}{B} \approx \textcolor{#08BFFF}{0,0094 \text{ T}}$

Ergebnis:

Die magnetische Flussdichte im Inneren der Spule beträgt rund $\textcolor{#08BFFF}{0,0094 \text{ T}}$ (oder $9,4 \text{ mT}$). Realitäts-Check: Ein Wert von rund $9,4 \text{ mT}$ (Milli-Tesla) ist ein typischer und realistischer Wert für eine einfache Laborspule im Schulunterricht.

Wichtige Erkenntnisse

• Die magnetische Flussdichte ($\textcolor{#08BFFF}{B}$) beschreibt die Stärke eines Magnetfeldes und wird in Tesla ($\text{T}$) gemessen.
• Die Stärke eines Magnetfeldes kann über die Kraft auf ein stromdurchflossenes Kabel berechnet werden: $\textcolor{#08BFFF}{B} = \frac{\textcolor{#9570FF}{F}}{\textcolor{#FF7D57}{I} \cdot \textcolor{#53E5D6}{l}}$.
• Im Inneren einer langen Spule entsteht ein gleichmäßiges (homogenes) Magnetfeld: $\textcolor{#08BFFF}{B} = \mu_0 \cdot \frac{N \cdot \textcolor{#FF7D57}{I}}{\textcolor{#53E5D6}{l}}$.
• Ein Helmholtz-Spulenpaar besteht aus zwei parallelen Spulen und erzeugt ein wunderschön homogenes Magnetfeld in dem freien Raum zwischen ihnen.
