Grundlagen der optischen Bildgebung einfach erklärt: Optik

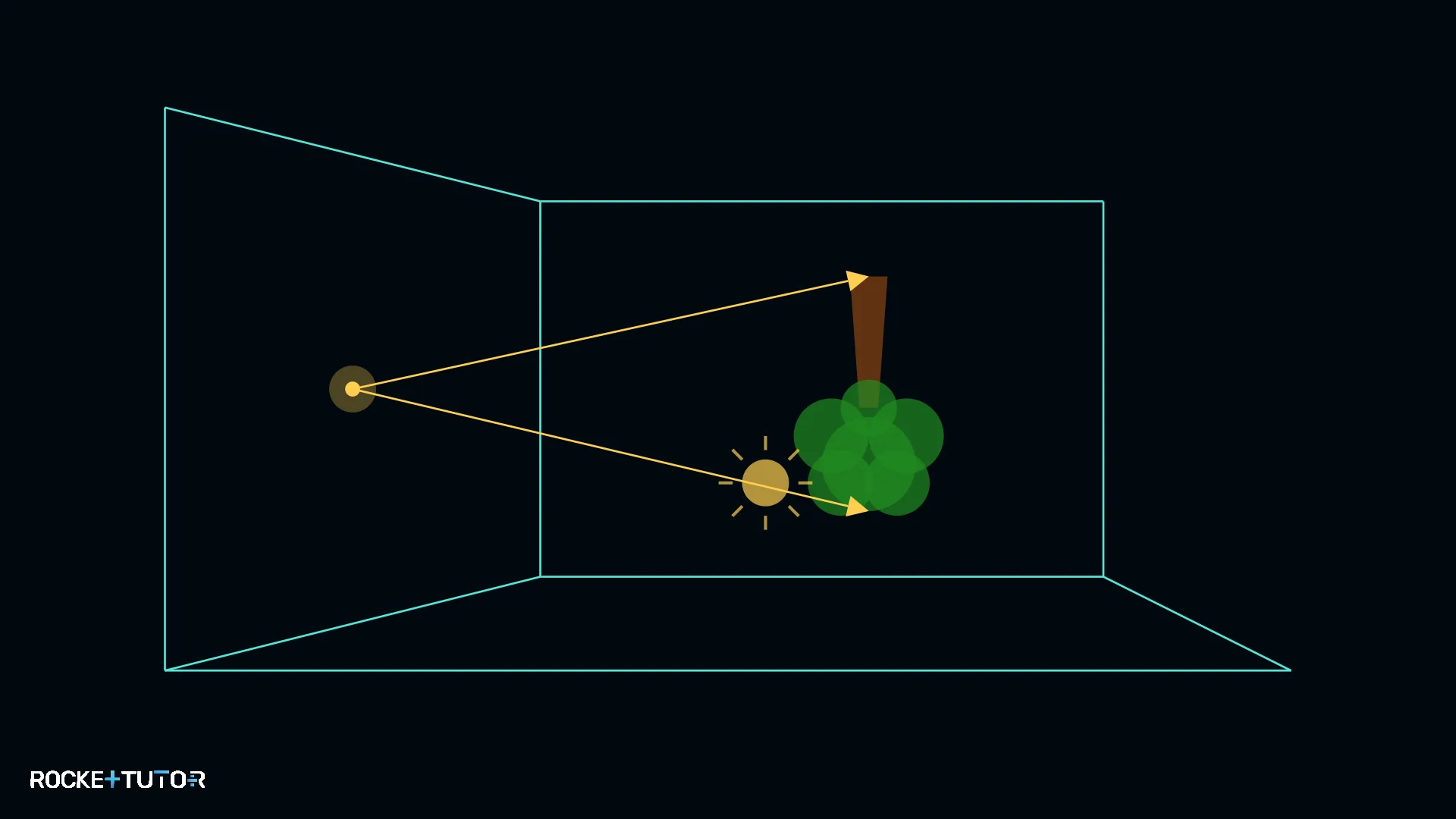

Stell dir vor, du sitzt in einem komplett dunklen Raum und entdeckst die Grundlagen der optischen Bildgebung hautnah. In einer Wand ist nur ein winziges Loch. Plötzlich siehst du auf der gegenüberliegenden Wand ein farbiges Bild der Welt draußen – aber es steht auf dem Kopf!

Dieses Phänomen nennt man „Camera Obscura“ (dunkle Kammer). Es ist das Prinzip der allerersten Kameras und sogar mancher Tieraugen. In dieser Lektion finden wir heraus, wie ein einfaches Loch Bilder erzeugen kann, warum diese Bilder oft unscharf sind und wie ein einfaches Stück Glas – eine Linse – dieses Problem genial löst.

Vorwissen

• Geradlinige Ausbreitung des Lichts: Licht breitet sich in einem einheitlichen Material immer auf einer geraden Linie aus.

  Beispiel: Der Strahl eines Laserpointers in staubiger Luft bildet eine gerade Linie.

• Lichtbrechung: Wenn Licht von der Luft in Glas (oder Wasser) übergeht, ändert es seine Richtung; es wird „gebrochen“.

  Beispiel: Ein Strohhalm in einem Wasserglas sieht an der Wasseroberfläche abgeknickt aus.

Aufgabentyp 1: Das Prinzip der Lochkamera und seine Grenzen

Eine Lochkamera ist im Grunde nur ein lichtdichter Kasten mit einem kleinen Loch auf einer Seite und einem Schirm (der Rückwand) auf der anderen.

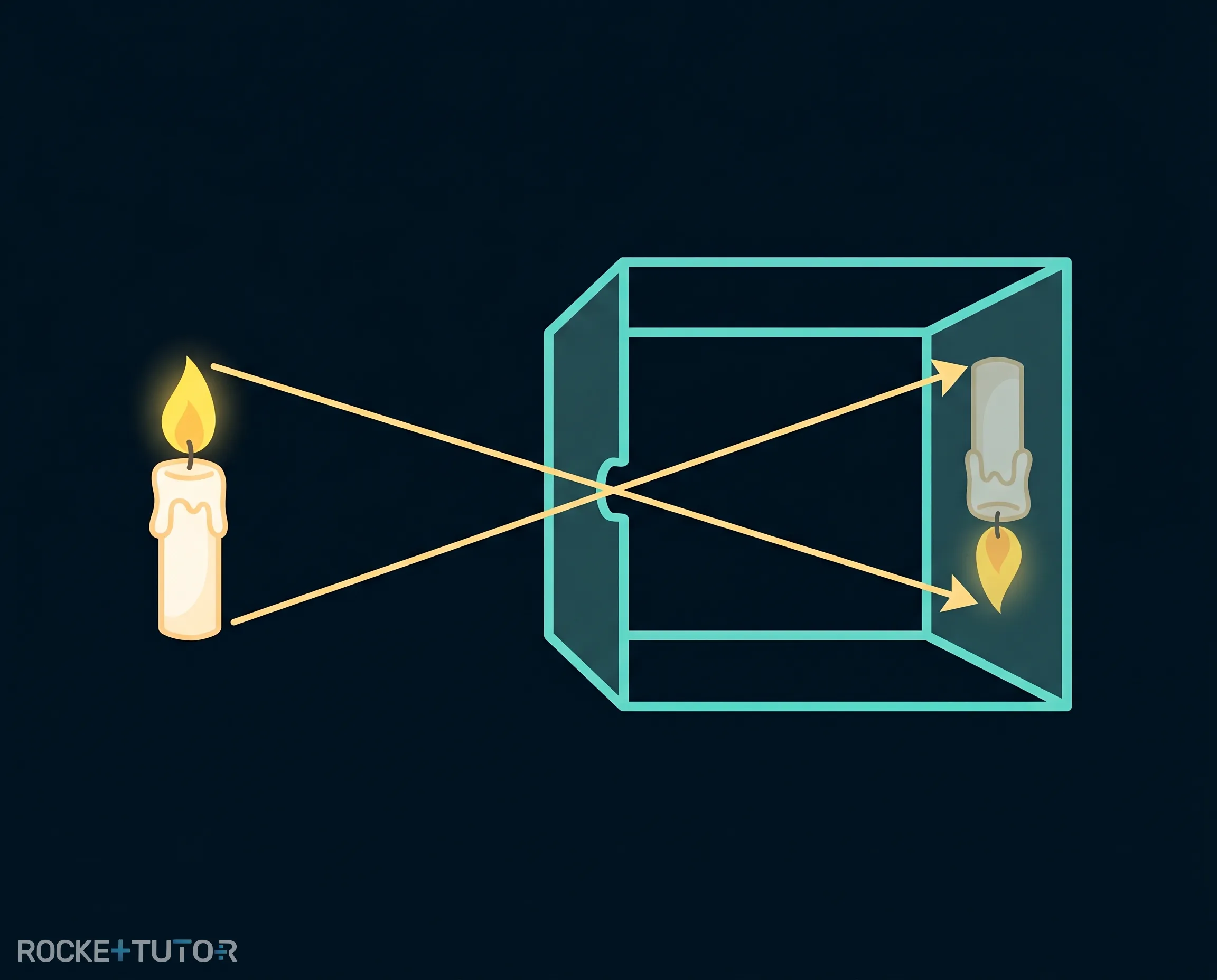

Da sich Licht immer geradlinig ausbreitet, passiert etwas Spannendes: Ein Lichtstrahl von der Spitze eines Baumes fällt schräg nach unten durch das Loch und trifft unten auf den Schirm. Ein Lichtstrahl vom Fuß des Baumes fällt schräg nach oben durch das Loch und trifft oben auf den Schirm.

Weil sich die Strahlen im Loch überkreuzen, steht das Bild auf dem Schirm auf dem Kopf und ist seitenverkehrt.

Das Problem der Lochkamera

Eine Lochkamera hat einen großen Nachteil, bei dem man sich entscheiden muss:

• Kleines Loch: Es kommt nur sehr wenig Licht hindurch. Das Bild ist scharf, aber leider sehr dunkel.

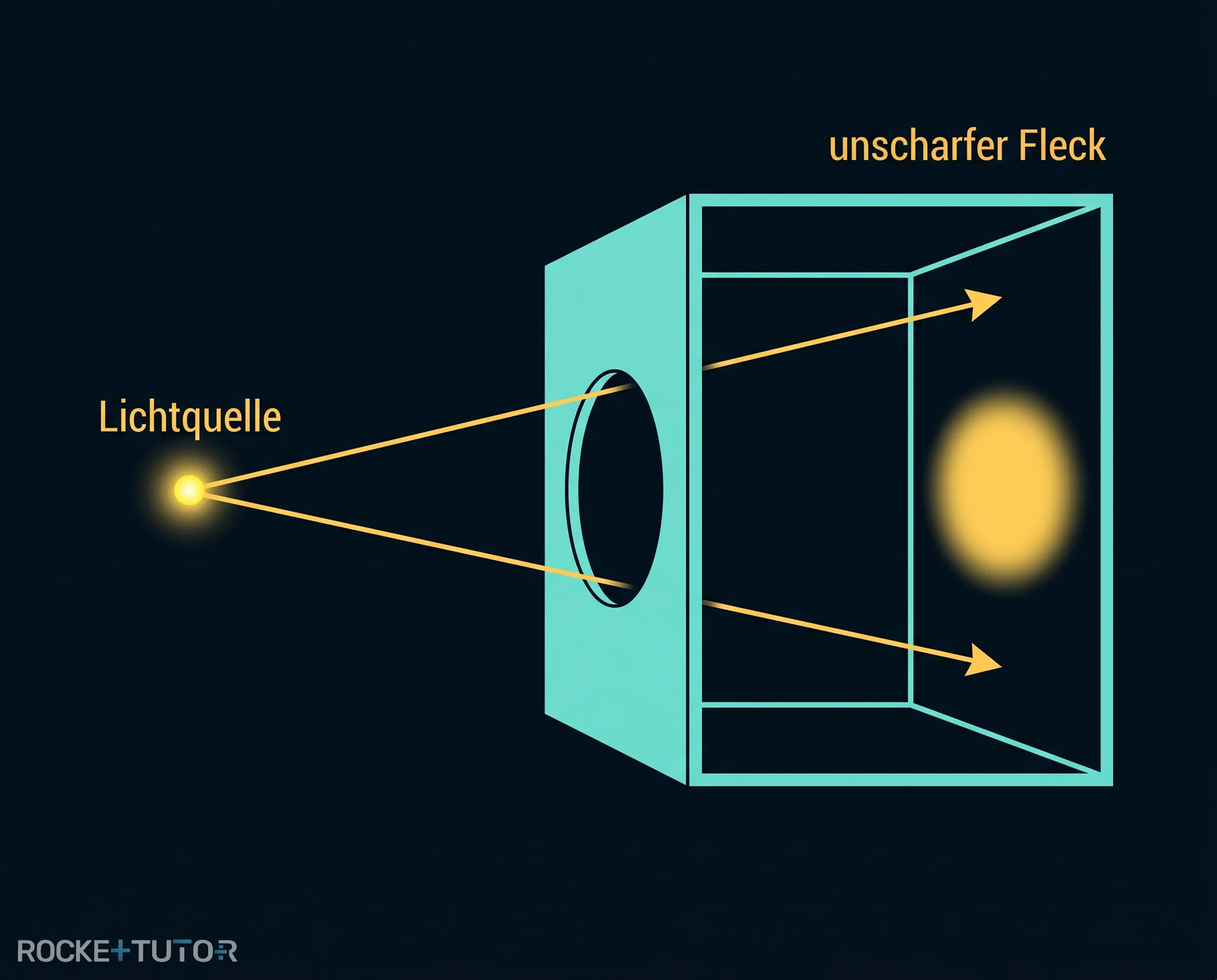

• Großes Loch: Es kommt viel Licht hindurch, das Bild wird heller. Aber nun fallen von einem einzigen Punkt des Objekts viele Lichtstrahlen durch das große Loch und erzeugen auf dem Schirm einen großen, ausgedehnten Fleck. Das Bild wird dadurch unscharf.

Aufgabentyp 2: Sammellinsen bündeln das Licht

Um ein Bild zu bekommen, das hell und scharf zugleich ist, brauchen wir eine große Öffnung, die viel Licht einfängt. Damit das Bild aber nicht unscharf wird, müssen wir die Lichtstrahlen gezielt verbiegen (brechen), sodass sie sich wieder in einem Punkt treffen.

Genau das macht eine Konvexlinse (auch Sammellinse genannt). Du kennst sie aus der Lupe oder deiner Brille. Sie ist in der Mitte dicker als an den Rändern.

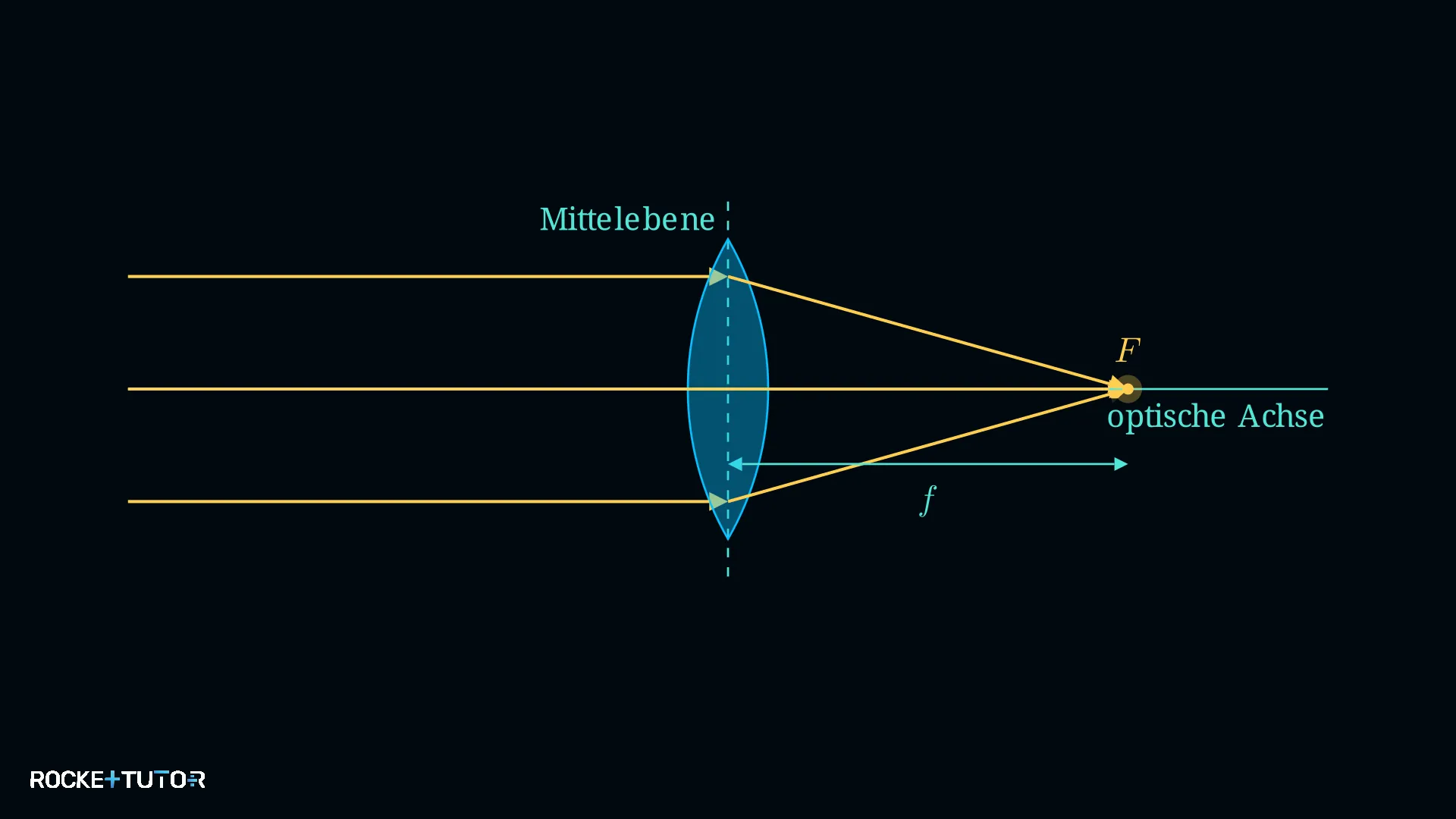

Um zu verstehen, wie eine Linse funktioniert, nutzen wir das Modell der idealen optischen Abbildung. Dafür müssen wir ein paar wichtige Fachbegriffe kennen:

• Optische Achse: Eine unsichtbare Linie, die waagerecht genau durch die Mitte der Linse verläuft.

• Mittelebene: Eine senkrechte Ebene, die die Linse genau in der Mitte teilt.

• Brennpunkt ($F$): Wenn Lichtstrahlen parallel zur optischen Achse auf die Linse treffen, werden sie so gebrochen, dass sie sich alle in einem einzigen Punkt hinter der Linse treffen. Dieser Punkt heißt Brennpunkt.

• Brennweite ($f$): Das ist der genaue Abstand von der Mitte der Linse bis zum Brennpunkt.

Je dicker und gewölbter die Linse ist, desto stärker biegt sie das Licht und desto kürzer ist ihre Brennweite.

Wichtige Erkenntnisse

• Eine Lochkamera erzeugt ein Bild, das auf dem Kopf steht und seitenverkehrt ist, weil sich das Licht geradlinig ausbreitet.

• Der Kompromiss: Ein kleines Loch macht das Bild scharf, aber dunkel. Ein großes Loch macht es hell, aber unscharf.

• Konvexlinsen (Sammellinsen) sind in der Mitte dicker als am Rand. Sie lösen das Problem, indem sie viel Licht einfangen und es bündeln.

• Parallel einfallende Lichtstrahlen treffen sich nach der Linse im Brennpunkt ($F$).

• Der Abstand von der Linsenmitte zum Brennpunkt ist die Brennweite ($f$).
