Grundlagen elektrischer Stromkreise einfach erklärt

Stell dir vor, du bist nachts im Zelt und möchtest ein spannendes Buch lesen. Du drückst den Knopf deiner Taschenlampe und – nichts passiert! Warum leuchtet sie nicht? Oft liegt es daran, dass der Weg für den Strom im Inneren unterbrochen ist. In diesem Artikel zu den Grundlagen elektrischer Stromkreise lernst du, aus welchen Teilen ein elektrischer Stromkreis besteht, wie du ihn richtig zusammenbaust, damit eine Lampe leuchtet, und wie Profis solche Schaltungen auf dem Papier zeichnen.

Vorwissen

• Magnetische Pole: Ein Magnet hat immer zwei unterschiedliche Enden, den Nordpol und den Südpol.

  Beispiel: Zwei Nordpole stoßen sich ab, während sich ein Nord- und ein Südpol anziehen.

Aufgabentyp 1: Die Bauteile eines Stromkreises

Damit ein elektrisches Gerät funktioniert, braucht es eine Energiequelle, wie zum Beispiel eine Batterie.

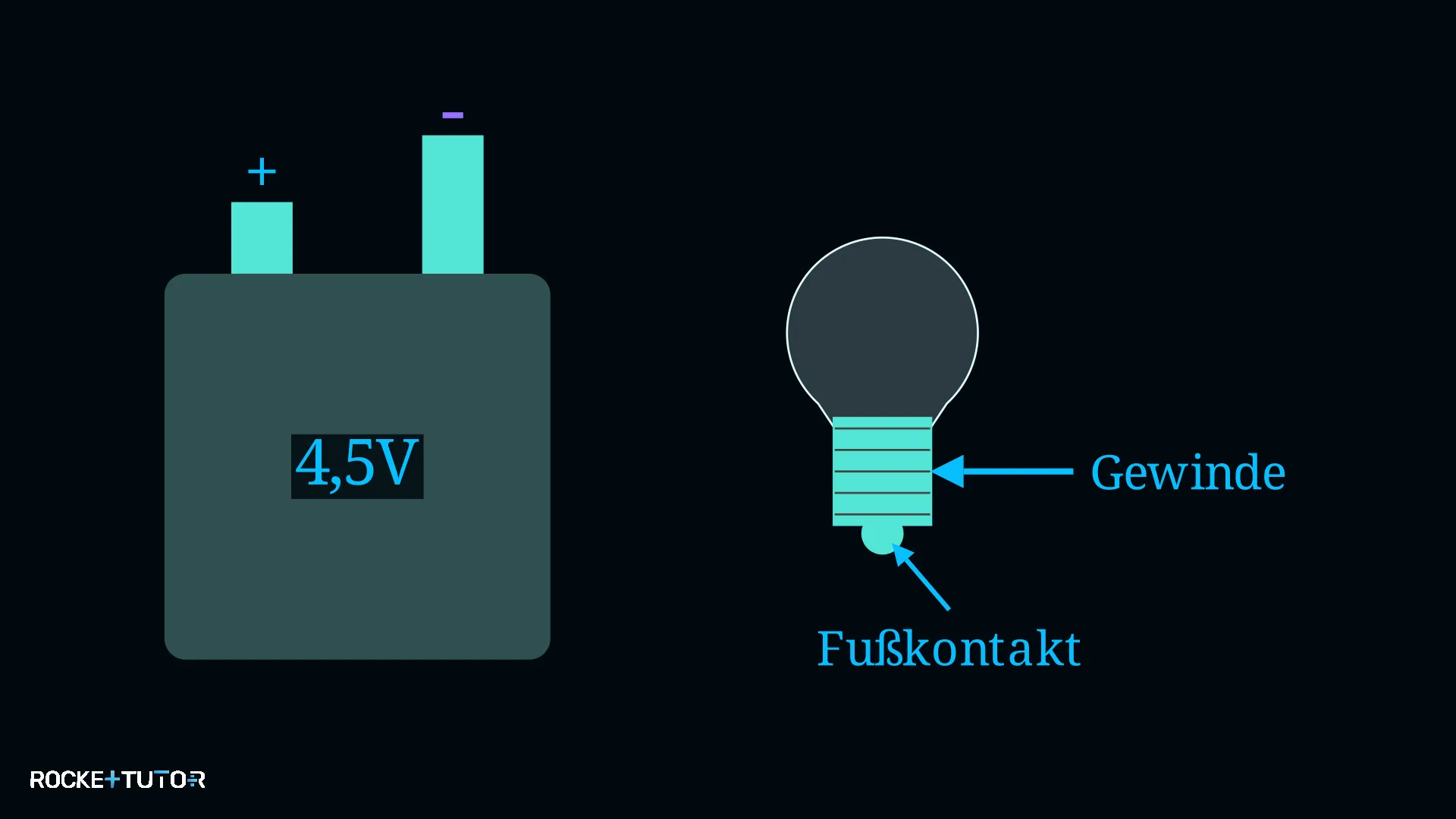

Eine Batterie hat zwei wichtige Anschlüsse, die man Pole nennt: den Pluspol (+) und den Minuspol (-). Bei einer flachen Experimentierbatterie ist der kurze Metallstreifen der Pluspol und der lange Streifen der Minuspol.

Wichtig: Diese elektrischen Pole haben nichts mit den Polen eines Magneten zu tun! Das Wort „Pol“ bedeutet hier einfach nur, dass es zwei entgegengesetzte Seiten gibt.

Das zweite wichtige Bauteil ist die Glühlampe. Auch sie hat genau zwei Anschlusspunkte, an denen der Strom hinein- und herausfließen kann:

1. Das Gewinde (der geriffelte Metallrand an der Seite).
2. Den Fußkontakt (der kleine Metallpunkt ganz unten an der Spitze).

Aufgabentyp 2: Der geschlossene Stromkreis

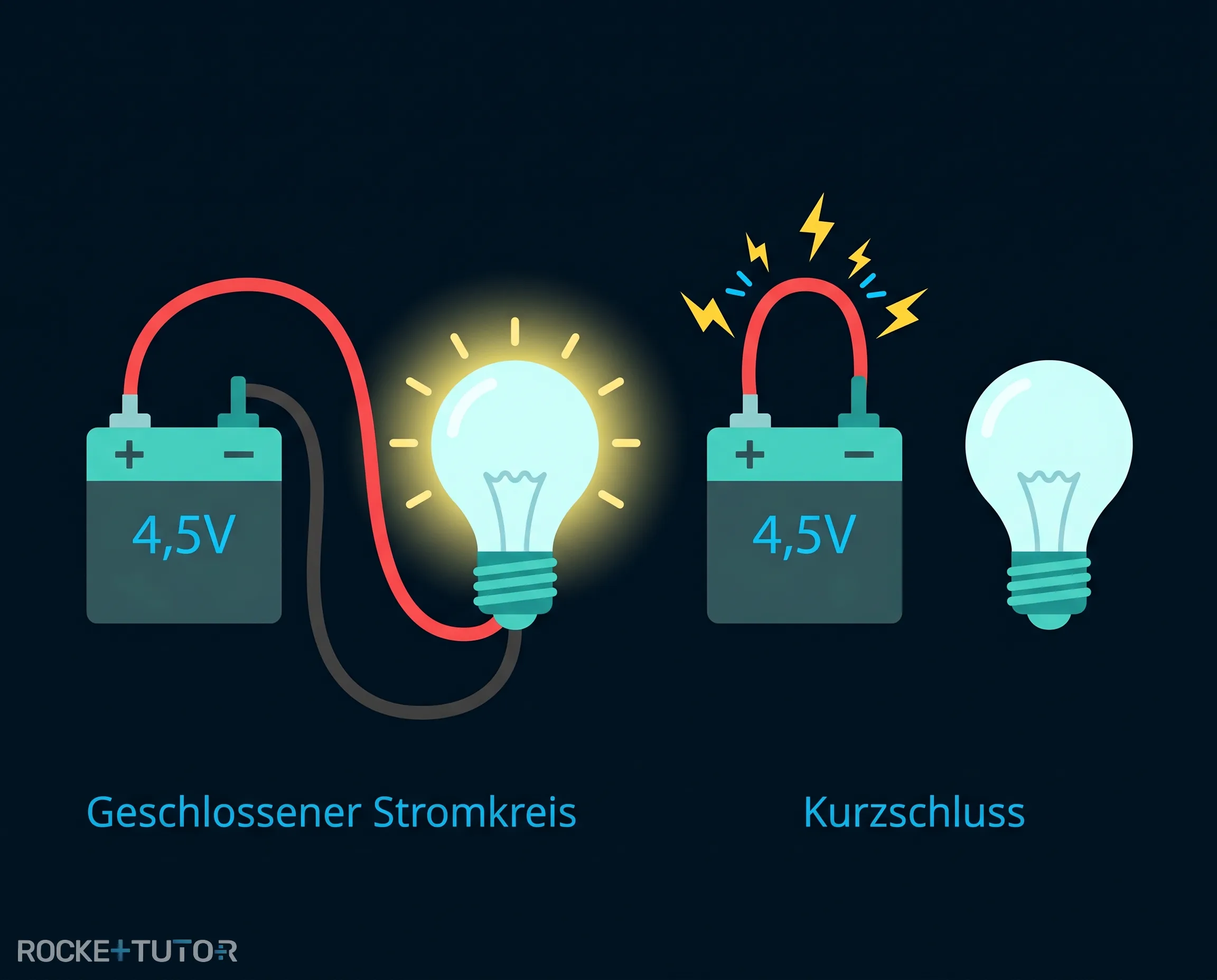

Damit die Glühlampe leuchtet, gibt es einen strengen Merksatz: Die Lampe leuchtet nur dann, wenn beide Anschlüsse der Lampe mit beiden Polen der Batterie verbunden sind, sodass ein durchgehender Kreis entsteht. Das nennt man einen geschlossenen Stromkreis.

Oft benutzt man Drähte (Kabel), um die Batterie mit der Lampe zu verbinden. Der Strom muss aus der Batterie heraus, durch den Draht in die Lampe hinein und durch einen zweiten Draht wieder zurück in die Batterie fließen.

Wenn du aus Versehen den Pluspol und den Minuspol der Batterie direkt mit einem Draht verbindest, ohne dass eine Lampe dazwischen ist, entsteht ein Kurzschluss. Der Strom nimmt dann eine Abkürzung. Die Batterie wird dabei sehr heiß und geht schnell kaputt. Einen Kurzschluss musst du immer vermeiden!

Lass die Lampe leuchten!

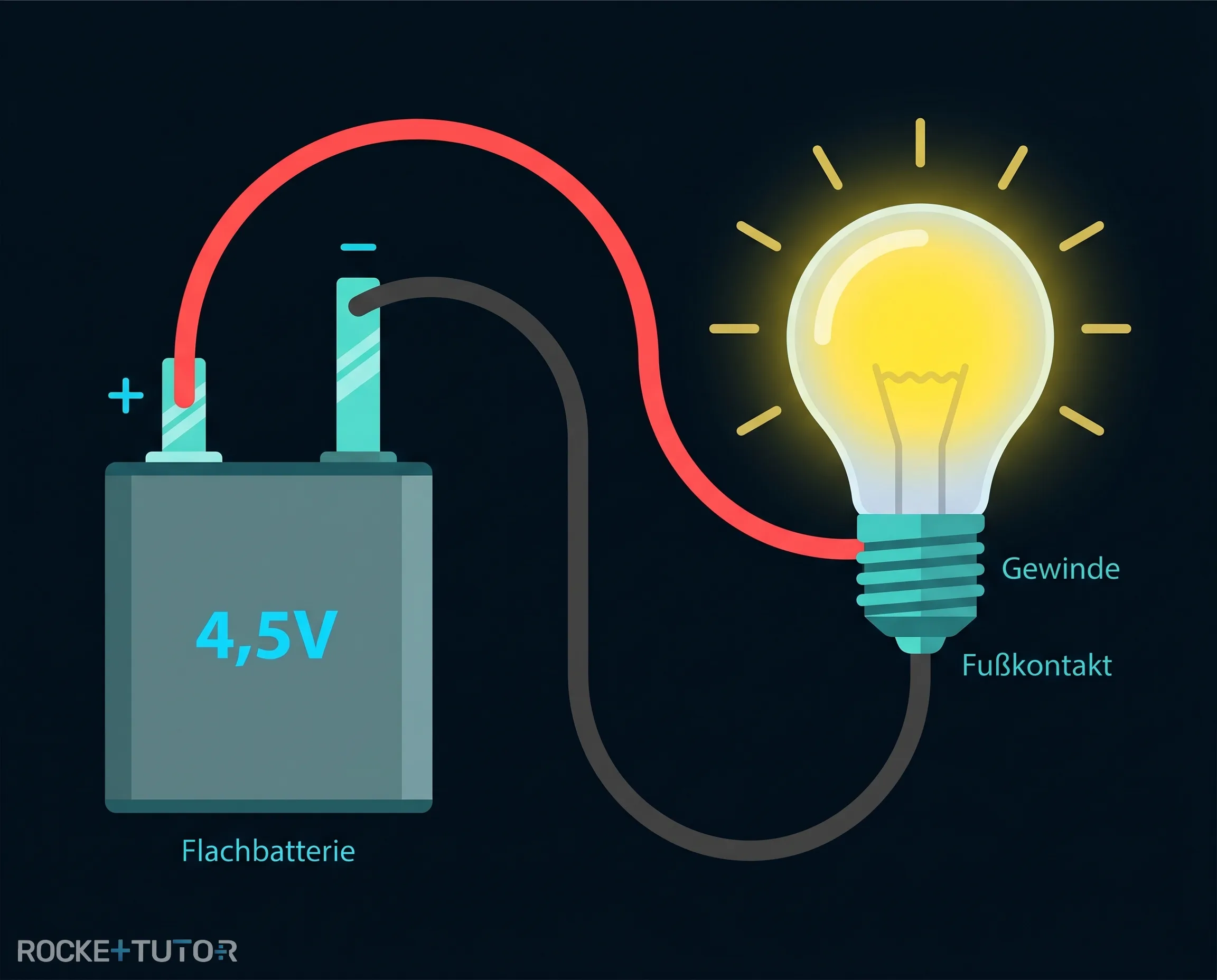

Zweck: Wir bauen einen echten geschlossenen Stromkreis, um zu sehen, wie die Verbindungen funktionieren.

Materialien:

• 1 Flachbatterie (4,5 Volt)
• 1 Glühlampe
• 2 Kabel (Drähte)

⚠️ Sicherheitshinweis: Strom aus der Steckdose ist lebensgefährlich! Führe dieses Experiment nur mit einer Batterie (maximal 24 Volt) durch. Stecke niemals Drähte in eine Steckdose.

Durchführung:

1. Verbinde das erste Kabel mit dem kurzen Streifen (Pluspol) der Batterie und halte das andere Ende fest an das seitliche Gewinde der Glühlampe.
2. Verbinde das zweite Kabel mit dem langen Streifen (Minuspol) der Batterie und drücke das andere Ende von unten an den Fußkontakt der Glühlampe.

Beobachtung: Vor der Verbindung bleibt die Lampe dunkel. In der genauen Sekunde, in der das zweite Kabel den Fußkontakt berührt, beginnt die Glühlampe hell zu leuchten. Sobald du ein Kabel wieder wegnimmst, erlischt das Licht sofort.

Erklärung: Durch die richtige Verbindung beider Pole mit beiden Anschlüssen der Lampe hast du einen geschlossenen Stromkreis gebaut. Der Strom hat nun einen lückenlosen Weg.

Aufgabentyp 3: Schaltpläne zeichnen

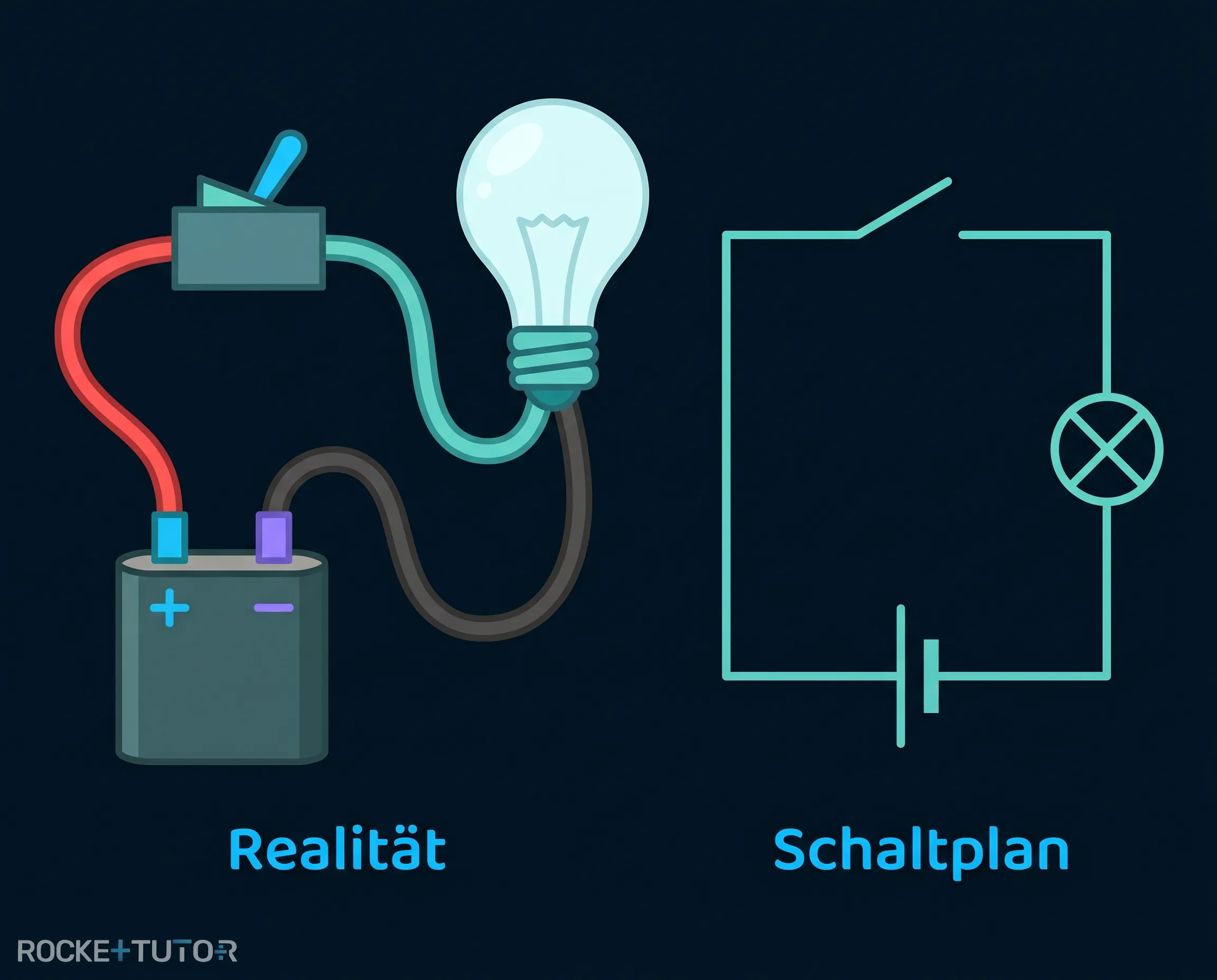

Wenn Ingenieure einen Stromkreis planen, malen sie keine echten Bilder von Batterien und Lampen. Das würde zu lange dauern und unübersichtlich aussehen. Stattdessen nutzen sie einen Schaltplan mit einfachen, festgelegten Schaltzeichen.

Hier sind die wichtigsten Schaltzeichen, die du kennen musst:

$\begin{array}{l|l} \text{Bauteil} & \text{Beschreibung des Zeichens} \\ \hline \text{Batterie} & \text{Ein langer dünner und ein kurzer dicker Strich} \\ \text{Lampe} & \text{Ein Kreis mit einem Kreuz darin} \\ \text{Schalter} & \text{Eine Linie, die wie eine geöffnete Tür aussieht} \\ \text{Leitung (Draht)} & \text{Eine einfache, gerade Linie} \end{array}$

Beim Zeichnen von Schaltplänen gibt es eine eiserne Regel: Leitungen werden immer als gerade Linien mit rechtwinkligen Ecken gezeichnet! Auch wenn das Kabel in der Realität krumm und gebogen auf dem Tisch liegt, im Schaltplan zeichnen wir es immer schön ordentlich wie ein Rechteck.

Schritt-für-Schritt-Anleitung

1. Bauteile erkennen: Schau dir den echten Stromkreis an und zähle, welche Bauteile (Batterie, Lampe, Schalter) vorhanden sind.
2. Schaltzeichen platzieren: Zeichne die passenden Schaltzeichen für die Bauteile mit einem Bleistift auf dein Papier. Lass genug Platz dazwischen.
3. Mit geraden Linien verbinden: Verbinde die Schaltzeichen mit geraden Linien. Benutze dafür unbedingt ein Lineal!
4. Ecken rechtwinklig zeichnen: Wenn du abbiegen musst, zeichne eine scharfe Ecke im rechten Winkel (wie bei einem Quadrat). Vermeide schräge oder runde Linien.

Durchgerechnete Beispiele

Wichtige Erkenntnisse

• Eine Batterie hat zwei elektrische Pole: den Pluspol (+) und den Minuspol (-).
• Eine Glühlampe hat zwei Anschlüsse: das Gewinde und den Fußkontakt.
• Eine Lampe leuchtet nur in einem geschlossenen Stromkreis, wenn beide Anschlüsse der Lampe mit beiden Polen der Batterie verbunden sind.
• Ein Kurzschluss (direkte Verbindung der Pole ohne Lampe) muss vermieden werden.
• In einem Schaltplan werden Bauteile durch einfache Symbole dargestellt und Kabel immer als gerade Linien mit rechtwinkligen Ecken gezeichnet.
