Grundlagen thermischer Kräfte und Bimetallstreifen

Stell dir vor, du stehst an einem heißen Sommertag an einer Eisenbahnstrecke. Plötzlich bemerkst du, dass die massiven Gleise aus Stahl nicht mehr gerade sind, sondern sich wie weiche Spaghetti zur Seite biegen! Wie ist das möglich? Wenn du die Grundlagen thermischer Kräfte und Bimetallstreifen verstehst, wird dieses Phänomen ganz logisch.

Das liegt an einer unsichtbaren, aber gewaltigen Kraft der Natur. In dieser Lektion finden wir heraus, warum Temperaturänderungen so stark sind, dass sie dicken Stahl verbiegen können, und wie wir diesen Trick in alltäglichen Geräten wie einem Bügeleisen schlau ausnutzen.

Vorwissen

• Regel: Feste Stoffe dehnen sich bei Wärme aus und ziehen sich bei Kälte zusammen.
• Beispiel: Ein Metallgitter wird im Sommer bei starker Sonneneinstrahlung ein kleines bisschen größer als im kalten Winter.

Aufgabentyp 1: Kleine Änderung, riesige Kraft

Um die Grundlagen thermischer Kräfte und Bimetallstreifen zu meistern, schauen wir uns zuerst die thermische Ausdehnung genauer an. Wir wissen bereits, dass feste Stoffe bei Hitze länger und bei Kälte kürzer werden. Diese Längenänderung ist oft so klein, dass wir sie mit dem bloßen Auge gar nicht sehen können.

Aber lass dich nicht täuschen: Auch wenn die Änderung winzig ist, steckt eine enorme Kraft dahinter! Wenn ein Material sich ausdehnen oder zusammenziehen möchte, aber eingesperrt ist und keinen Platz hat, drückt oder zieht es mit aller Macht gegen das Hindernis.

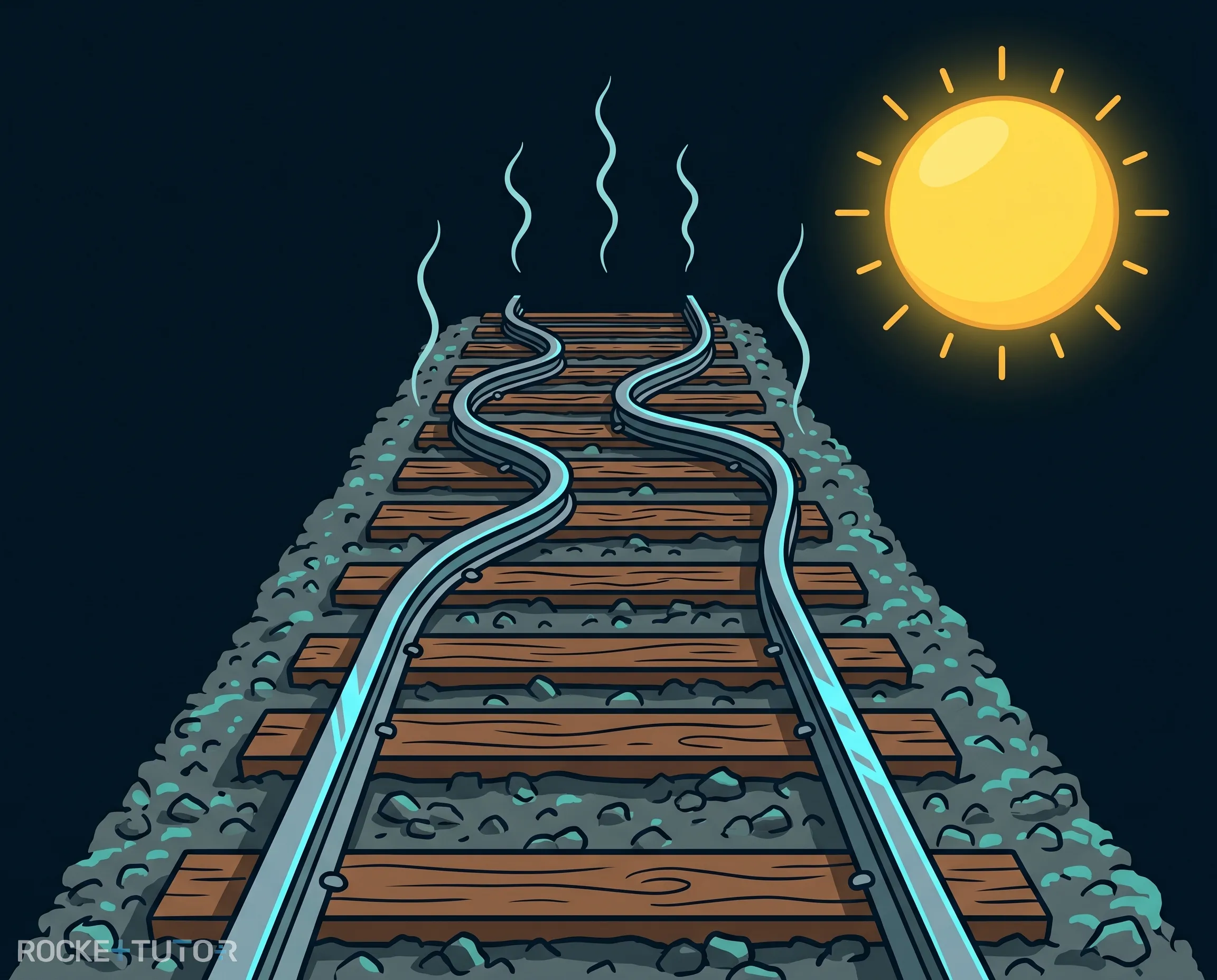

Alltagsbezug: Genau das passiert bei den Eisenbahnschienen im Sommer. Der Stahl wird heiß und will sich ausdehnen. Wenn die Schienen zu dicht aneinander gebaut wurden und keinen Platz zum Wachsen haben, drücken sie so stark gegeneinander, dass sie sich gefährlich verbiegen.

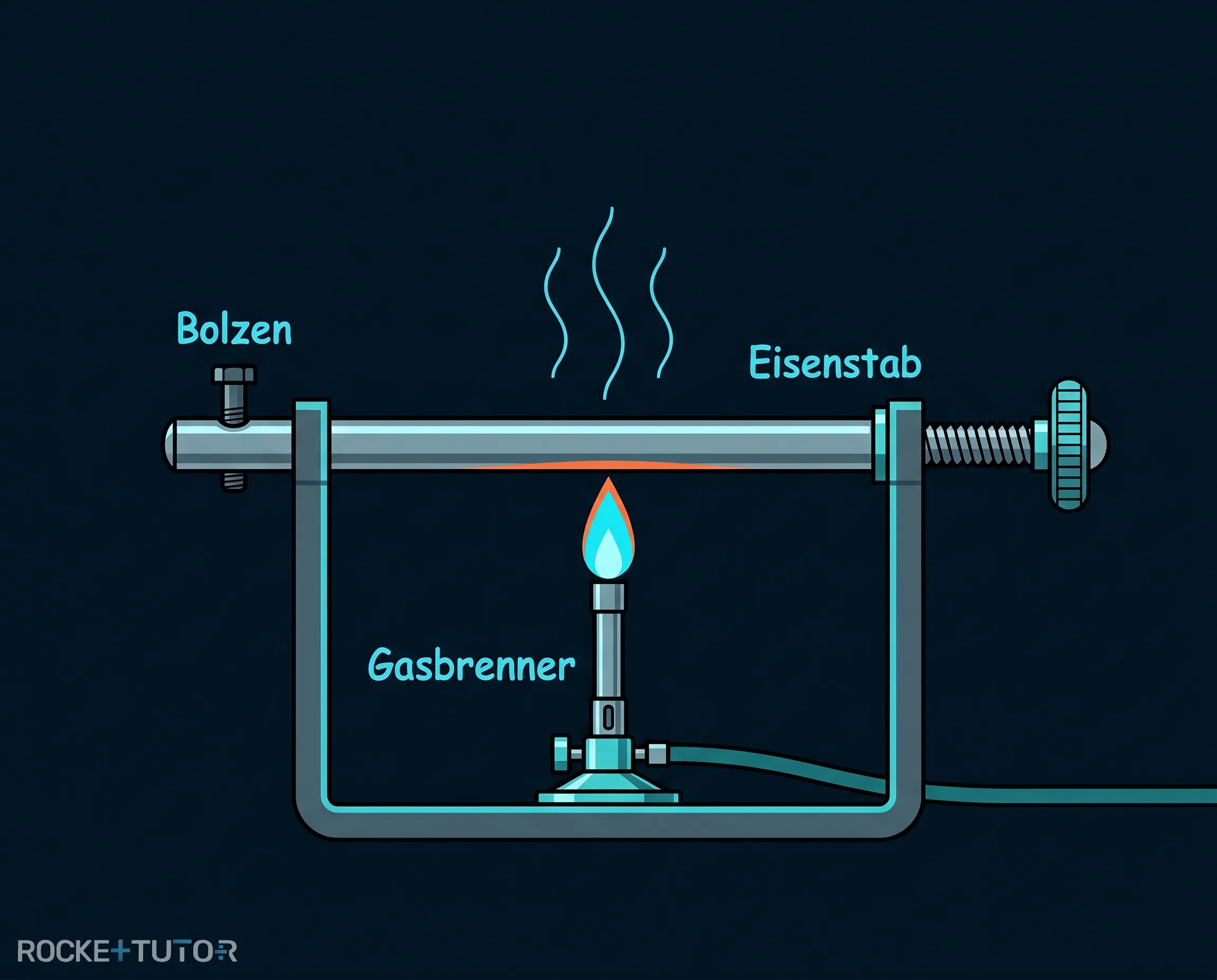

Der Bolzensprenger

Zweck: Wir machen die unsichtbare Kraft beim Abkühlen von Metall sichtbar.

Materialien: Bolzensprenger-Gerät (Eisenstab in einem Gestell), kleiner Eisenbolzen, Gasbrenner.

⚠️ Sicherheitshinweis: Heißes Metall und offene Flamme! Schutzbrille tragen, da der Bolzen mit Wucht zerbricht. Nur unter Aufsicht der Lehrkraft durchführen.

Durchführung:

1. Den Eisenstab in der Mitte mit dem Gasbrenner stark erhitzen.
2. Den kleinen Eisenbolzen durch das Loch am Ende des Stabes stecken.
3. Den Stab mit einer Schraube fest einspannen, sodass er sich nicht mehr bewegen kann.
4. Den Brenner ausschalten und den Stab abkühlen lassen.

Beobachtung: Nach einigen Minuten gibt es plötzlich einen lauten Knall. Der dicke Eisenbolzen ist in der Mitte komplett durchgebrochen!

Erklärung: Beim Abkühlen will sich der Eisenstab zusammenziehen und kürzer werden. Weil er aber festgespannt ist und der Bolzen im Weg steckt, kann er das nicht. Der Stab zieht deshalb mit einer riesigen Kraft an dem Bolzen, bis dieser die Spannung nicht mehr aushält und zerreißt.

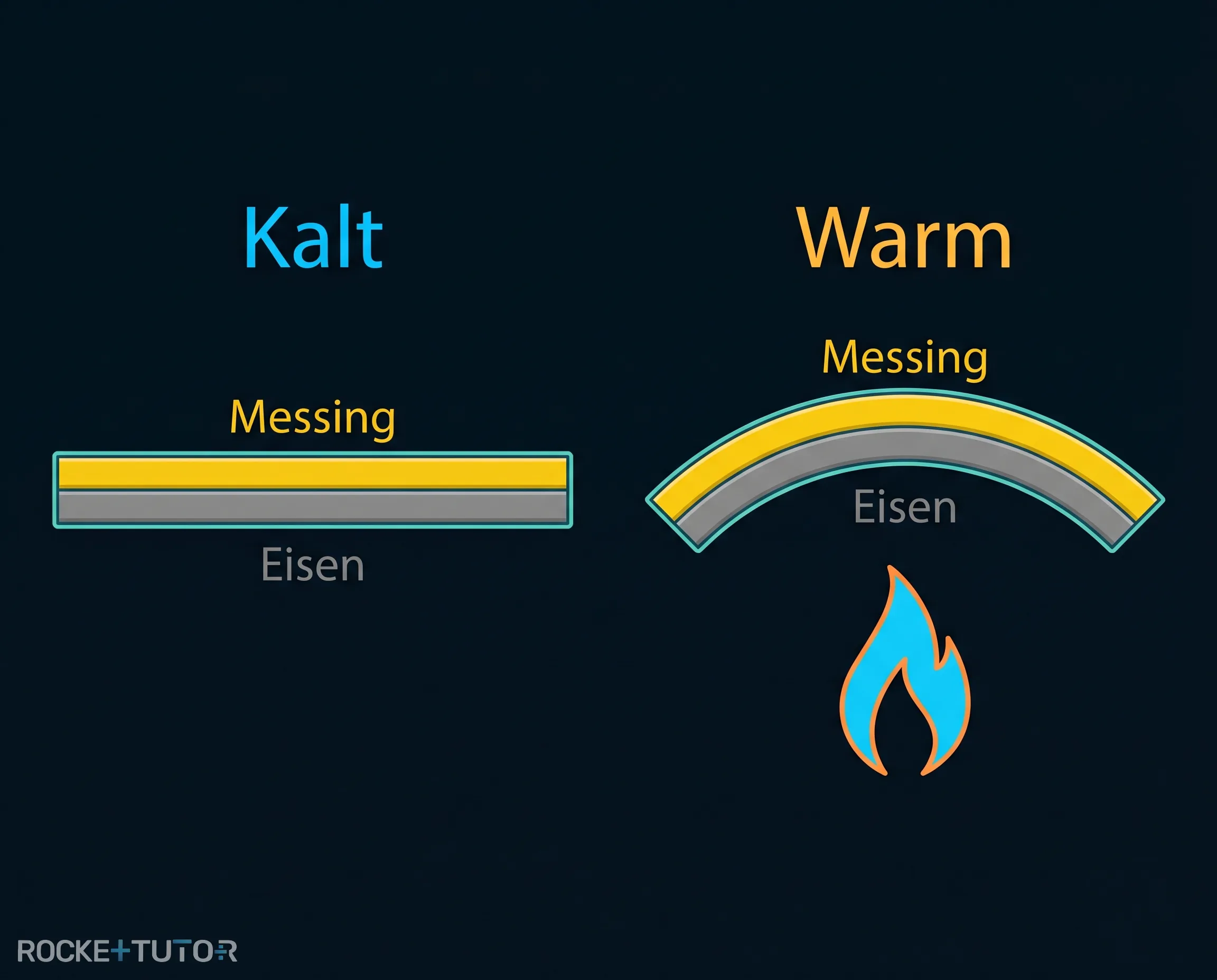

Aufgabentyp 2: Der Bimetallstreifen

Verschiedene Materialien dehnen sich bei der gleichen Temperatur unterschiedlich stark aus. Das machen wir uns beim sogenannten Bimetallstreifen zunutze ("Bi" bedeutet zwei).

Ein Bimetallstreifen besteht aus zwei verschiedenen Metallen (zum Beispiel Messing und Eisen), die fest aneinandergeklebt oder genietet sind. Messing dehnt sich bei Wärme stärker aus als Eisen.

Wenn wir diesen Streifen nun erhitzen, wollen beide Metalle länger werden. Weil das Messing aber schneller wächst und fest am Eisen hängt, zwingt es den ganzen Streifen dazu, sich zu verbiegen! Das Eisen, das sich weniger stark ausdehnt, liegt dabei immer auf der Innenseite der Kurve.

Kühlt der Streifen wieder ab, zieht sich das Messing auch wieder stärker zusammen und der Streifen wird wieder ganz gerade.

Alltagsbezug: Diese Verbiegung wird als automatischer Schalter (Thermostat) genutzt. In einem Bügeleisen, Heizlüfter oder Föhn verbiegt sich der Streifen, wenn das Gerät zu heiß wird. Dadurch wird der Stromkreis unterbrochen und das Gerät schaltet sich ab, bevor es überhitzt.

Wichtige Erkenntnisse

• Eine winzige Längenänderung durch Temperatur erzeugt eine riesige Kraft.
• Wenn Materialien keinen Platz zum Ausdehnen oder Zusammenziehen haben, können sie schwere Schäden verursachen (z. B. verbogene Schienen).
• Ein Bimetallstreifen besteht aus zwei fest verbundenen Metallen, die sich unterschiedlich stark ausdehnen.
• Bei Erwärmung verbiegt sich der Bimetallstreifen. Das Metall mit der geringeren Ausdehnung liegt auf der Innenseite der Krümmung.
