Hebelgesetze einfach erklärt: Formel, Beispiele & Anwendung

Hast du dich jemals gefragt, wie ein kleines Kind einen schweren Erwachsenen auf einer Wippe in der Luft halten kann?

Das Geheimnis dahinter ist keine Zauberei, sondern reine Physik! Die Wippe ist ein sogenannter Hebel. In diesem Artikel wirst du lernen, wie die Hebelgesetze funktionieren, warum sie schwere Arbeit kinderleicht machen und wie du genau berechnen kannst, welche Kräfte dabei wirken.

Vorwissen

• Kraft ($F$): Ein Maß dafür, wie stark an einem Körper gezogen oder gedrückt wird. Sie wird in Newton ($\text{N}$) gemessen. Beispiel: Um eine schwere Tür aufzudrücken, musst du eine Kraft ausüben.
• Gewichtskraft ($F_{G}$): Die Kraft, mit der ein Körper von der Erde angezogen wird. Formel: $F_{G} = m \cdot g$ (Masse mal Ortsfaktor, auf der Erde ca. $9.81 \text{ m/s}^{2}$) Beispiel: Ein Rucksack mit $10 \text{ kg}$ Masse wird mit einer Kraft von etwa $98.1 \text{ N}$ nach unten gezogen.

Aufgabentyp 1: Hebelaufgaben lösen und Gleichgewicht berechnen

In der Physik ist ein Hebel ganz einfach ein starrer Stab, der sich um einen festen Punkt drehen kann. Dieser feste Punkt wird Drehachse oder Drehpunkt genannt. Der Abstand von der Drehachse bis zu dem Punkt, an dem eine Kraft zieht oder drückt, heißt Hebelarm.

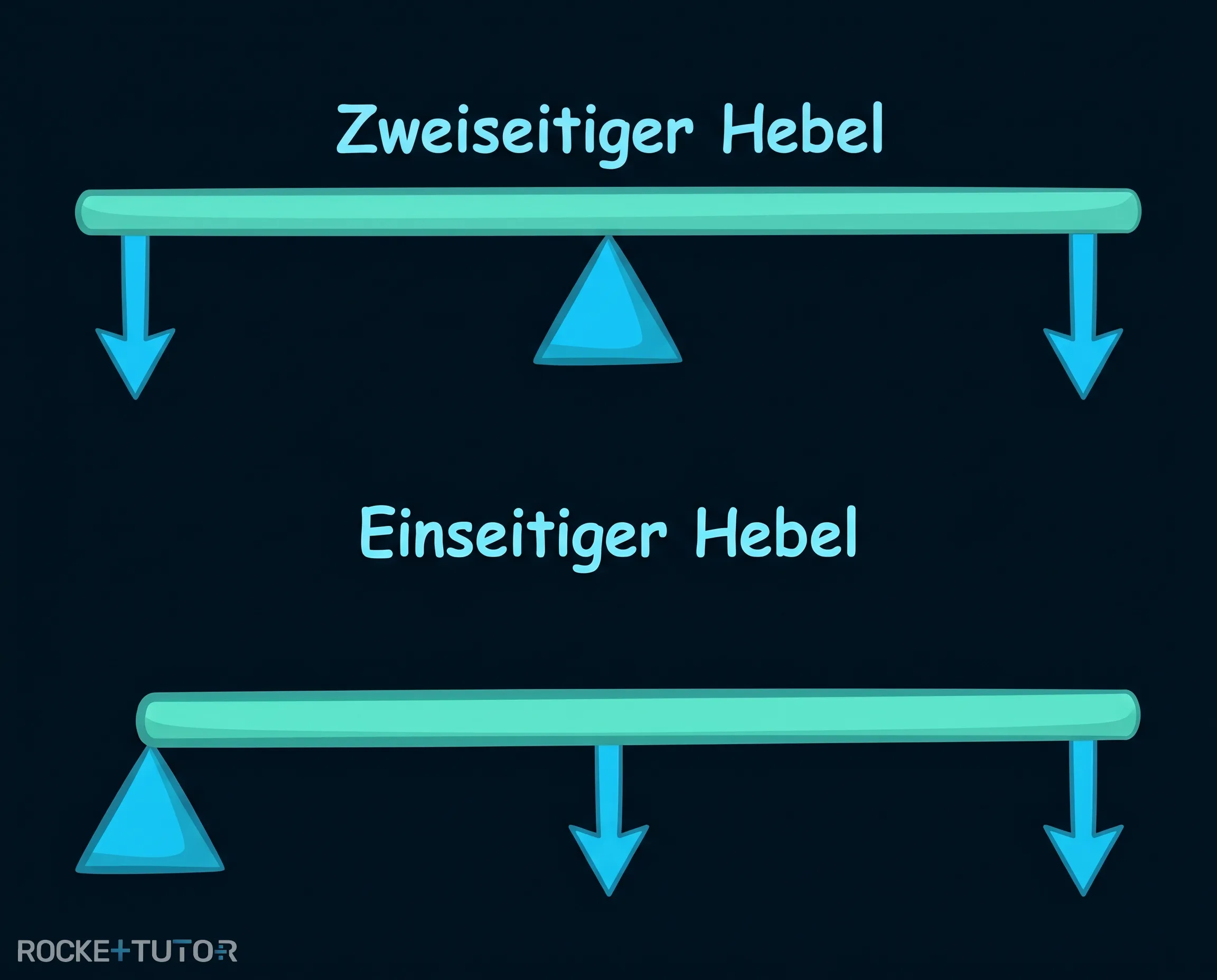

Wir unterscheiden zwei Arten von Hebeln, je nachdem, wo die Kräfte angreifen:

• Zweiseitiger Hebel: Die Kräfte wirken auf beiden Seiten der Drehachse. Ein klassisches Beispiel ist die Wippe auf dem Spielplatz oder eine Schere.
• Einseitiger Hebel: Die Kräfte wirken nur auf einer Seite der Drehachse. Ein Beispiel dafür ist eine Saftpresse, eine Schubkarre oder sogar dein eigener Unterarm!

Egal welche Art von Hebel du benutzt, es gilt immer ein wichtiger Merksatz: Mit einem längeren Hebelarm benötigt man eine kleinere Kraft. Wenn du also etwas Schweres anheben willst, mach den Hebelarm so lang wie möglich!

Ein Hebel befindet sich im Gleichgewicht, wenn er sich nicht dreht und nicht kippt. Das passiert genau dann, wenn die Drehwirkung auf der einen Seite genauso groß ist wie auf der anderen Seite.

Diese Drehwirkung berechnet man, indem man die Kraft mit dem Hebelarm malnimmt. Daraus ergibt sich das mathematische Hebelgesetz:

$\textcolor{#08BFFF}{F_{1}} \cdot \textcolor{#08BFFF}{a_{1}} = \textcolor{#9570FF}{F_{2}} \cdot \textcolor{#9570FF}{a_{2}}$

• $\textcolor{#08BFFF}{F_{1}}$ und $\textcolor{#9570FF}{F_{2}}$ sind die wirkenden Kräfte (in Newton).
• $\textcolor{#08BFFF}{a_{1}}$ und $\textcolor{#9570FF}{a_{2}}$ sind die dazugehörigen Hebelarme (der Abstand zum Drehpunkt).

Der wirksame Hebelarm: Es gibt eine wichtige Regel beim Messen des Hebelarms. Der wirksame Hebelarm ist immer der senkrechte (90 Grad) Abstand vom Drehpunkt zur Richtung der Kraft.

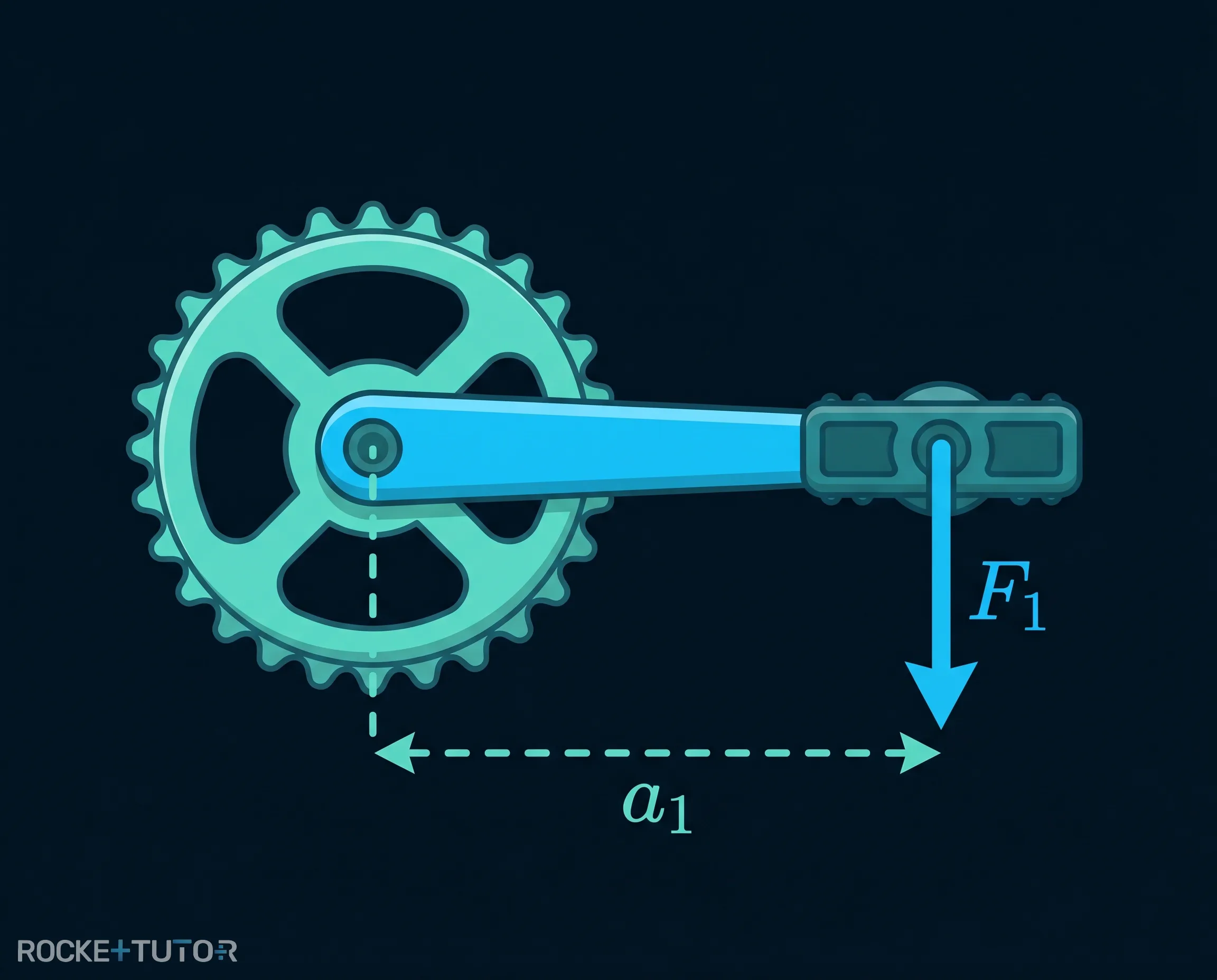

Alltagsbezug: Stell dir vor, du fährst Fahrrad. Die Drehachse ist die Mitte des Zahnrads, und die Kraft kommt von deinem Fuß auf das Pedal. Wenn das Pedal ganz oben steht und du gerade nach unten drückst, ist der wirksame Hebelarm null – du kommst nicht vorwärts. Die größte Hebelwirkung hast du, wenn das Pedal waagerecht steht und du senkrecht nach unten drückst!

Schritt-für-Schritt-Anleitung

1. Skizze machen und Drehpunkt finden: Zeichne den Hebel, markiere die Drehachse und zeichne die Kräfte als Pfeile ein.
2. Gegebene Werte notieren: Schreibe alle bekannten Zahlen auf. Rechne Massen in Kilogramm zuerst in Gewichtskraft um.
3. Hebelgesetz aufstellen: Schreibe die Formel auf: $\textcolor{#08BFFF}{F_{1}} \cdot \textcolor{#08BFFF}{a_{1}} = \textcolor{#9570FF}{F_{2}} \cdot \textcolor{#9570FF}{a_{2}}$
4. Werte einsetzen: Ersetze die Buchstaben durch deine notierten Zahlen samt Einheiten.
5. Nach der gesuchten Größe auflösen: Nutze einfache Mathematik, um die unbekannte Größe auf einer Seite alleine stehen zu lassen.

Durchgerechnete Beispiele

Beispiel 0

Aufgabe

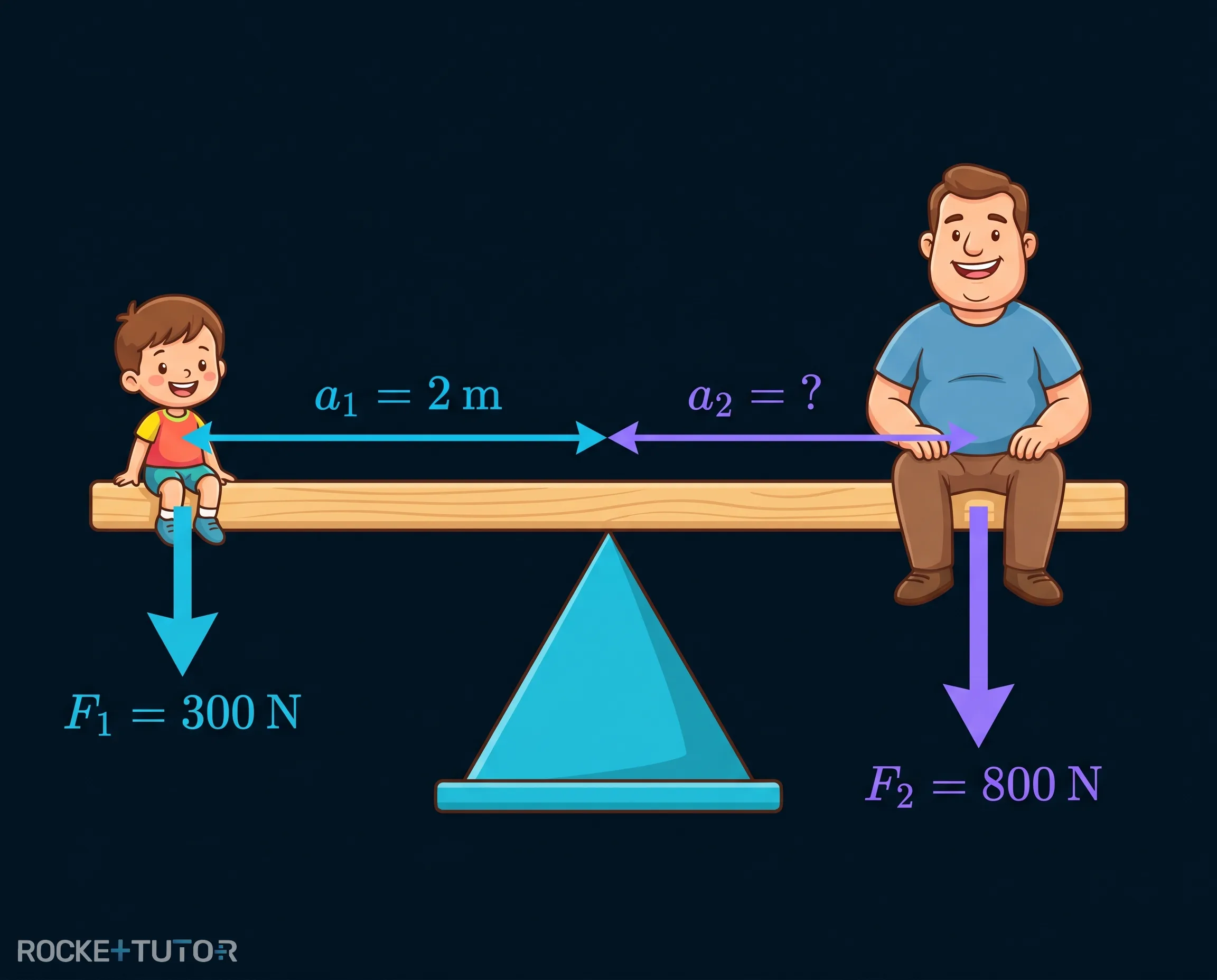

Ein Kind mit einer Gewichtskraft von $300 \text{ N}$ sitzt auf einer Wippe $2 \text{ m}$ vom Drehpunkt entfernt. Ein Erwachsener mit einer Gewichtskraft von $800 \text{ N}$ möchte mitwippen. Berechne, in welchem Abstand der Erwachsene sich hinsetzen muss, damit die Wippe im Gleichgewicht ist.

Lösung Schritt für Schritt

Fortschritt

5 / 5

1. 1
   Schritt 1
   Skizze machen und Drehpunkt finden

   Drehpunkt: Die Mitte der Wippe. Seite 1 (Kind): Zieht nach unten auf der linken Seite. Seite 2 (Erwachsener): Zieht nach unten auf der rechten Seite.

2. 2
   Schritt 2
   Gegebene Werte notieren

   $\textcolor{#08BFFF}{F_{1}} = \textcolor{#08BFFF}{300 \text{ N}}$ $\textcolor{#08BFFF}{a_{1}} = \textcolor{#08BFFF}{2 \text{ m}}$ $\textcolor{#9570FF}{F_{2}} = \textcolor{#9570FF}{800 \text{ N}}$ Gesucht: $\textcolor{#9570FF}{a_{2}} = ?$

3. 3
   Schritt 3
   Hebelgesetz aufstellen

   $\textcolor{#08BFFF}{F_{1}} \cdot \textcolor{#08BFFF}{a_{1}} = \textcolor{#9570FF}{F_{2}} \cdot \textcolor{#9570FF}{a_{2}}$

4. 4
   Schritt 4
   Werte einsetzen

   $\textcolor{#08BFFF}{300 \text{ N}} \cdot \textcolor{#08BFFF}{2 \text{ m}} = \textcolor{#9570FF}{800 \text{ N}} \cdot \textcolor{#9570FF}{a_{2}}$ $600 \text{ Nm} = \textcolor{#9570FF}{800 \text{ N}} \cdot \textcolor{#9570FF}{a_{2}}$

5. 5
   Schritt 5 · Ergebnis
   Nach der gesuchten Größe auflösen

   Wir teilen beide Seiten durch $800 \text{ N}$: $\textcolor{#9570FF}{a_{2}} = \frac{600 \text{ Nm}}{\textcolor{#9570FF}{800 \text{ N}}}$ $\textcolor{#9570FF}{a_{2}} = \textcolor{#9570FF}{0.75 \text{ m}}$

Ergebnis:

Der Erwachsene muss sich in einem Abstand von $\textcolor{#9570FF}{0.75 \text{ m}}$ vom Drehpunkt hinsetzen. (Reality Check: Der Erwachsene ist viel schwerer als das Kind, also muss sein Hebelarm deutlich kürzer sein als der des Kindes ($2 \text{ m}$). Das Ergebnis macht physikalisch Sinn!)

Beispiel 1

Aufgabe

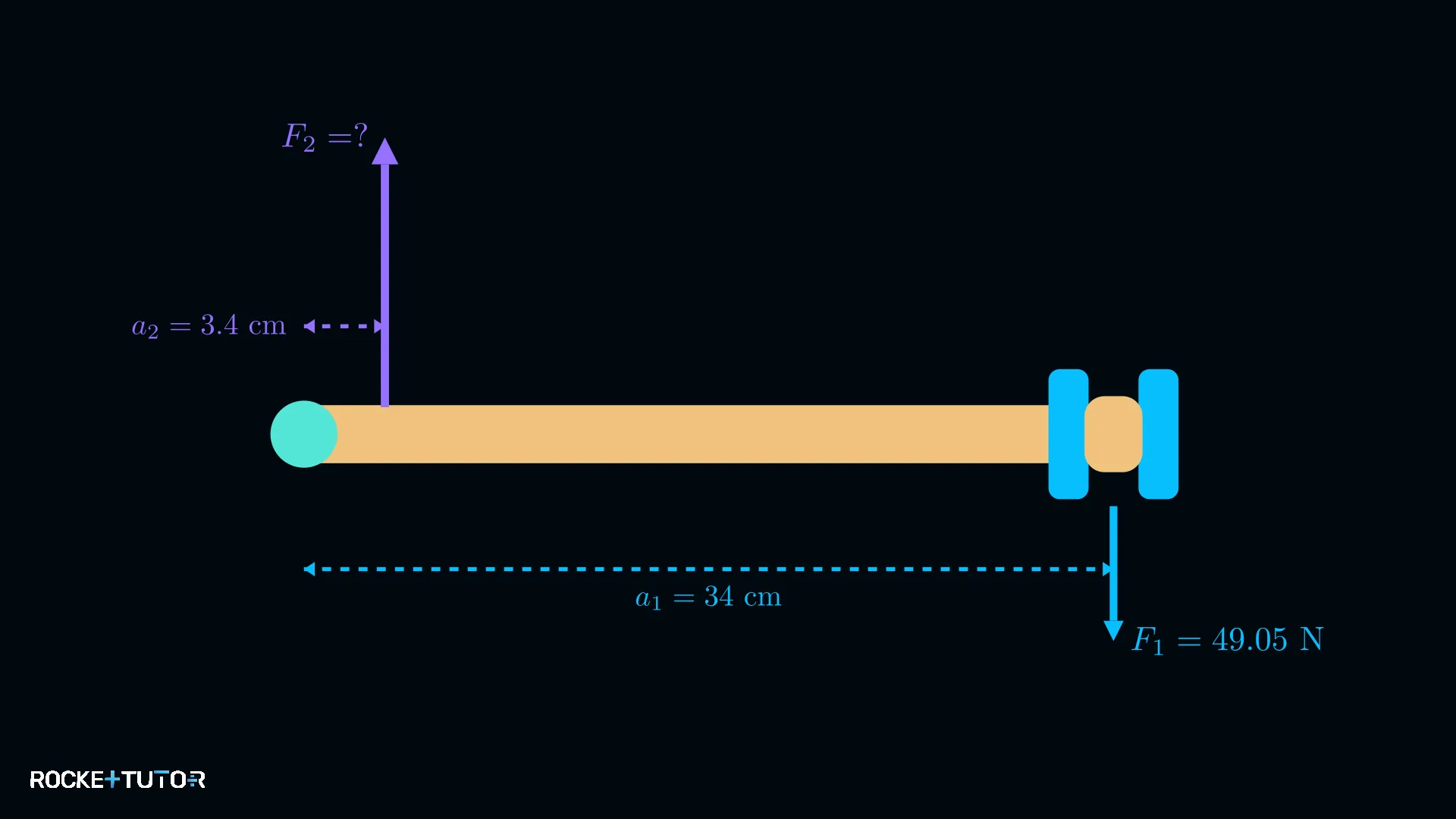

Dein Unterarm funktioniert wie ein einseitiger Hebel. Du hältst eine Hantel mit einer Masse von $5 \text{ kg}$ in der Hand. Der Abstand vom Ellenbogen (Drehpunkt) zur Hantel beträgt $34 \text{ cm}$. Dein Bizepsmuskel setzt $3.4 \text{ cm}$ vom Ellenbogen entfernt an und zieht nach oben. Berechne die Kraft, die dein Bizeps aufbringen muss, um den Arm waagerecht zu halten. Verwende $g = 9.81 \text{ m/s}^{2}$.

Lösung Schritt für Schritt

Fortschritt

5 / 5

1. 1
   Schritt 1
   Skizze machen und Drehpunkt finden

   Drehpunkt: Ellenbogengelenk. Seite 1 (Hantel): Zieht nach unten. Seite 2 (Bizeps): Zieht nach oben.

2. 2
   Schritt 2
   Gegebene Werte notieren

   Zuerst müssen wir die Masse der Hantel in die Gewichtskraft umrechnen: $\textcolor{#08BFFF}{F_{1}} = m \cdot g$ $\textcolor{#08BFFF}{F_{1}} = 5 \text{ kg} \cdot 9.81 \text{ m/s}^{2} = \textcolor{#08BFFF}{49.05 \text{ N}}$ $\textcolor{#08BFFF}{a_{1}} = \textcolor{#08BFFF}{34 \text{ cm}}$ $\textcolor{#9570FF}{a_{2}} = \textcolor{#9570FF}{3.4 \text{ cm}}$ Gesucht: $\textcolor{#9570FF}{F_{2}} = ?$

3. 3
   Schritt 3
   Hebelgesetz aufstellen

   $\textcolor{#08BFFF}{F_{1}} \cdot \textcolor{#08BFFF}{a_{1}} = \textcolor{#9570FF}{F_{2}} \cdot \textcolor{#9570FF}{a_{2}}$

4. 4
   Schritt 4
   Werte einsetzen

   $\textcolor{#08BFFF}{49.05 \text{ N}} \cdot \textcolor{#08BFFF}{34 \text{ cm}} = \textcolor{#9570FF}{F_{2}} \cdot \textcolor{#9570FF}{3.4 \text{ cm}}$ $1667.7 \text{ Ncm} = \textcolor{#9570FF}{F_{2}} \cdot \textcolor{#9570FF}{3.4 \text{ cm}}$

5. 5
   Schritt 5 · Ergebnis
   Nach der gesuchten Größe auflösen

   Wir teilen beide Seiten durch $3.4 \text{ cm}$: $\textcolor{#9570FF}{F_{2}} = \frac{1667.7 \text{ Ncm}}{\textcolor{#9570FF}{3.4 \text{ cm}}}$ $\textcolor{#9570FF}{F_{2}} = \textcolor{#9570FF}{490.5 \text{ N}}$

Ergebnis:

Der Bizepsmuskel muss eine Kraft von $\textcolor{#9570FF}{490.5 \text{ N}}$ aufbringen, um die Hantel zu halten. (Reality Check: Die Muskelkraft ist zehnmal so groß wie die Gewichtskraft der Hantel. Das macht Sinn, da der Hebelarm des Muskels zehnmal kürzer ist!)

Wichtige Erkenntnisse

• Ein Hebel besteht immer aus einem starren Stab und einer Drehachse.
• Beim zweiseitigen Hebel wirken die Kräfte auf beiden Seiten der Drehachse, beim einseitigen Hebel nur auf einer Seite.
• Qualitatives Gesetz: Je länger der Hebelarm, desto kleiner die benötigte Kraft.
• Hebelgesetz (Gleichgewicht): $\textcolor{#08BFFF}{F_{1}} \cdot \textcolor{#08BFFF}{a_{1}} = \textcolor{#9570FF}{F_{2}} \cdot \textcolor{#9570FF}{a_{2}}$
