Ionisierende Strahlung einfach erklärt: Arten & Nachweis

Stell dir vor, du könntest unsichtbare Teilchen sehen, die mit rasender Geschwindigkeit durch die Luft fliegen. Einige sind so groß und schwer, dass sie schon von einem Blatt Papier gestoppt werden, während andere mühelos dicke Mauern durchdringen.

Genau das ist ionisierende Strahlung! Sie ist für unsere Augen unsichtbar, aber mit den richtigen Geräten können wir sie messen, ihre Spuren sichtbar machen und sogar ihre Flugbahn mit Magneten verbiegen. In dieser Lektion lernst du die drei wichtigsten Arten dieser Strahlung kennen, wie man sie aufspürt und wie man sie voneinander unterscheidet.

Vorwissen

• Aufbau des Atoms: Atome bestehen aus einem Kern (positive Protonen und neutrale Neutronen) und einer Hülle (negative Elektronen). Beispiel: Ein Heliumkern besteht aus 2 Protonen und 2 Neutronen.
• Ionen: Wenn ein Atom Elektronen verliert oder gewinnt, ist es elektrisch geladen und wird „Ion“ genannt. Beispiel: Verliert ein neutrales Atom ein Elektron, wird es zu einem positiv geladenen Ion.

Aufgabentyp 1: Arten und Abschirmung ionisierender Strahlung

Ionisierende Strahlung ist so energiereich, dass sie Elektronen aus anderen Atomen herausschlagen kann. Wir unterscheiden drei Hauptarten, die sich in ihrer Zusammensetzung und ihren Eigenschaften stark unterscheiden:

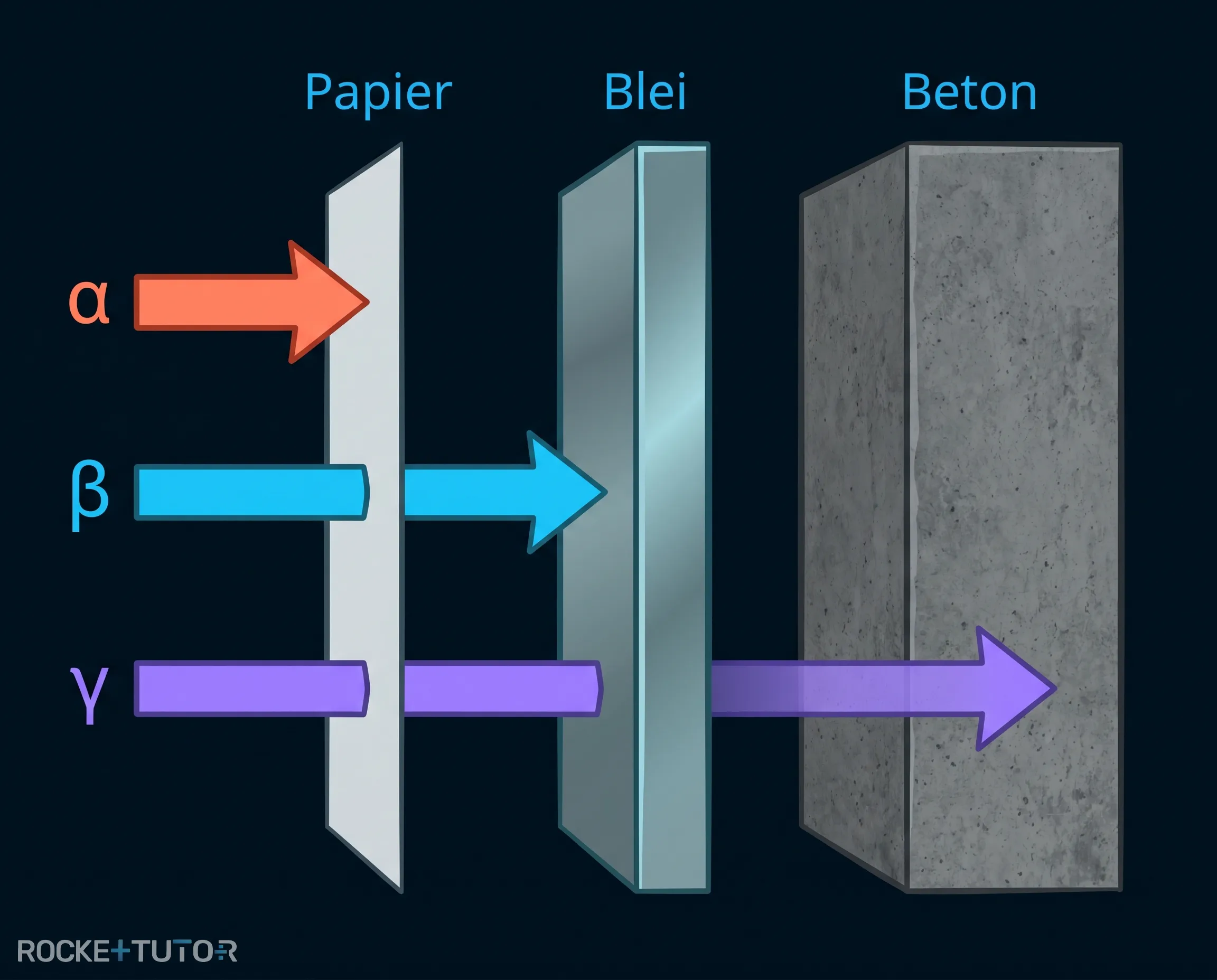

• Alphastrahlung ($\alpha$): Stell dir diese Teilchen wie fliegende Bowlingkugeln vor. Ein Alphateilchen ist ein Heliumkern ($^{4}_{2}\text{He}^{2+}$) und besteht aus 2 Protonen und 2 Neutronen. Es ist schwer, relativ langsam und positiv geladen. Wegen seiner Größe hat es in der Luft nur eine Reichweite von wenigen Zentimetern und kann bereits durch ein einfaches Blatt Papier abgeschirmt werden.

• Betastrahlung ($\beta$): Diese Teilchen sind wie schnelle Tischtennisbälle. Ein Betateilchen ist ein einzelnes, schnelles Elektron ($e^{-}$). Es ist winzig, sehr schnell und negativ geladen. In der Luft fliegt es über 10 Zentimeter weit. Um es abzuschirmen, benötigt man einige Millimeter dickes Metall (z.B. Blei oder Aluminium).

• Gammastrahlung ($\gamma$): Das ist kein Teilchen, sondern reines, unsichtbares Licht mit extrem viel Energie (lichtartig). Gammastrahlung hat keine Masse und ist ungeladen. Sie hat in der Luft eine praktisch unbegrenzte Reichweite. Man kann sie nicht komplett stoppen, sondern durch dicke Blei- oder Betonwände nur abschwächen.

Da Alpha- und Betateilchen elektrisch geladen sind, können sie durch ein Magnetfeld abgelenkt werden. Die ungeladene Gammastrahlung fliegt hingegen unbeeindruckt geradeaus weiter.

Schritt-für-Schritt-Anleitung

1. Prüfe die Durchdringungsfähigkeit der unbekannten Strahlung.
2. Wird sie bereits von einem Blatt Papier gestoppt, handelt es sich um Alphastrahlung.
3. Wird sie erst von einigen Millimetern Metall gestoppt, ist es Betastrahlung.
4. Wird sie von dicken Wänden nur abgeschwächt, liegt Gammastrahlung vor.

Durchgerechnete Beispiele

Aufgabentyp 2: Nachweis und Aktivität (Becquerel)

Da wir Strahlung nicht fühlen oder sehen können, nutzen wir Geräte, die den Effekt der Ionisation (das Herausschlagen von Elektronen) ausnutzen:

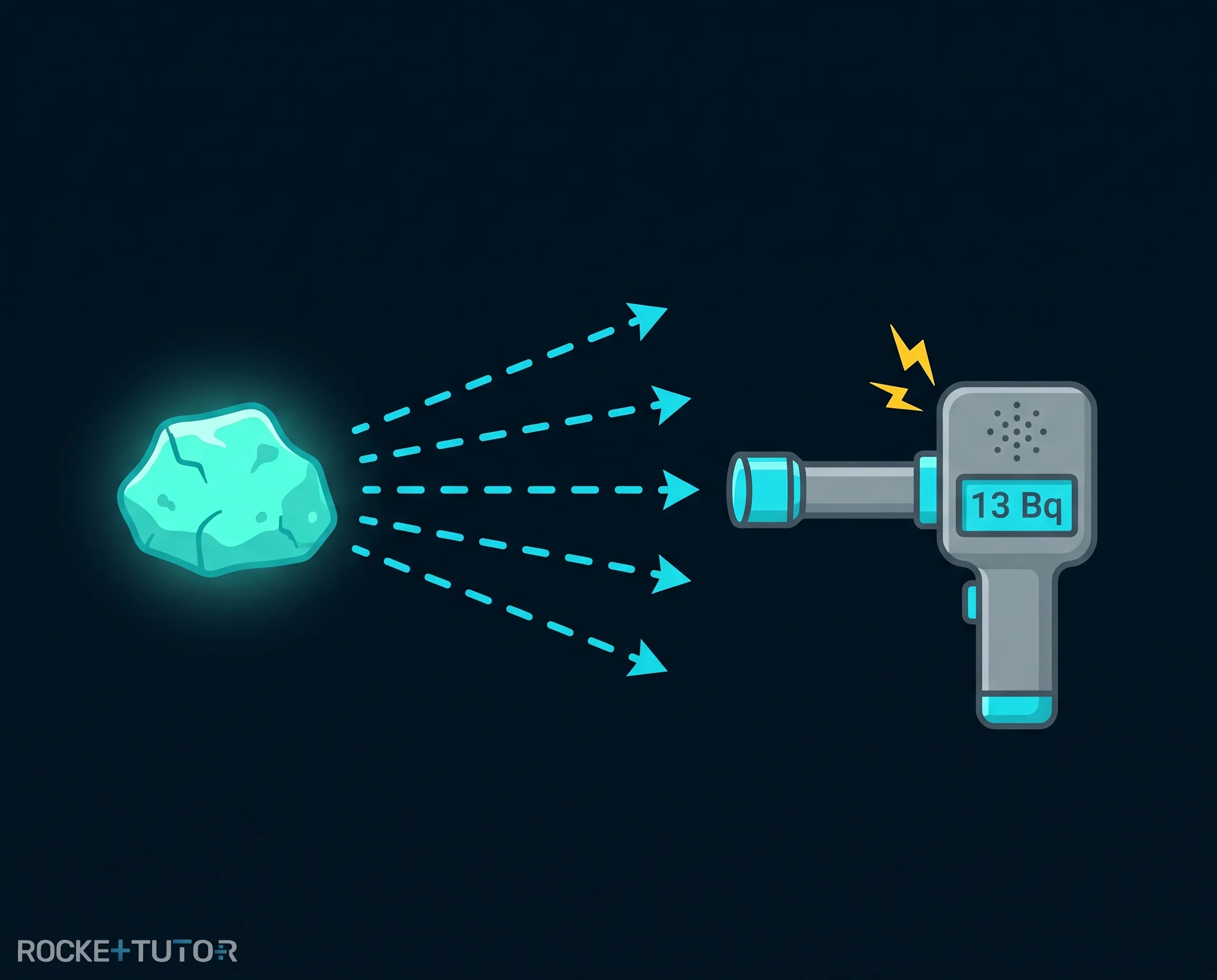

• Geiger-Müller-Zählrohr: Dieses Gerät enthält ein Gas. Wenn Strahlung eindringt, ionisiert sie die Gasatome. Dadurch fließt für einen winzigen Moment Strom. Das Gerät registriert das als elektrischen Impuls und gibt ein typisches „Knacken“ von sich. Es zählt die eintreffenden Impulse pro Sekunde (Zählrate).

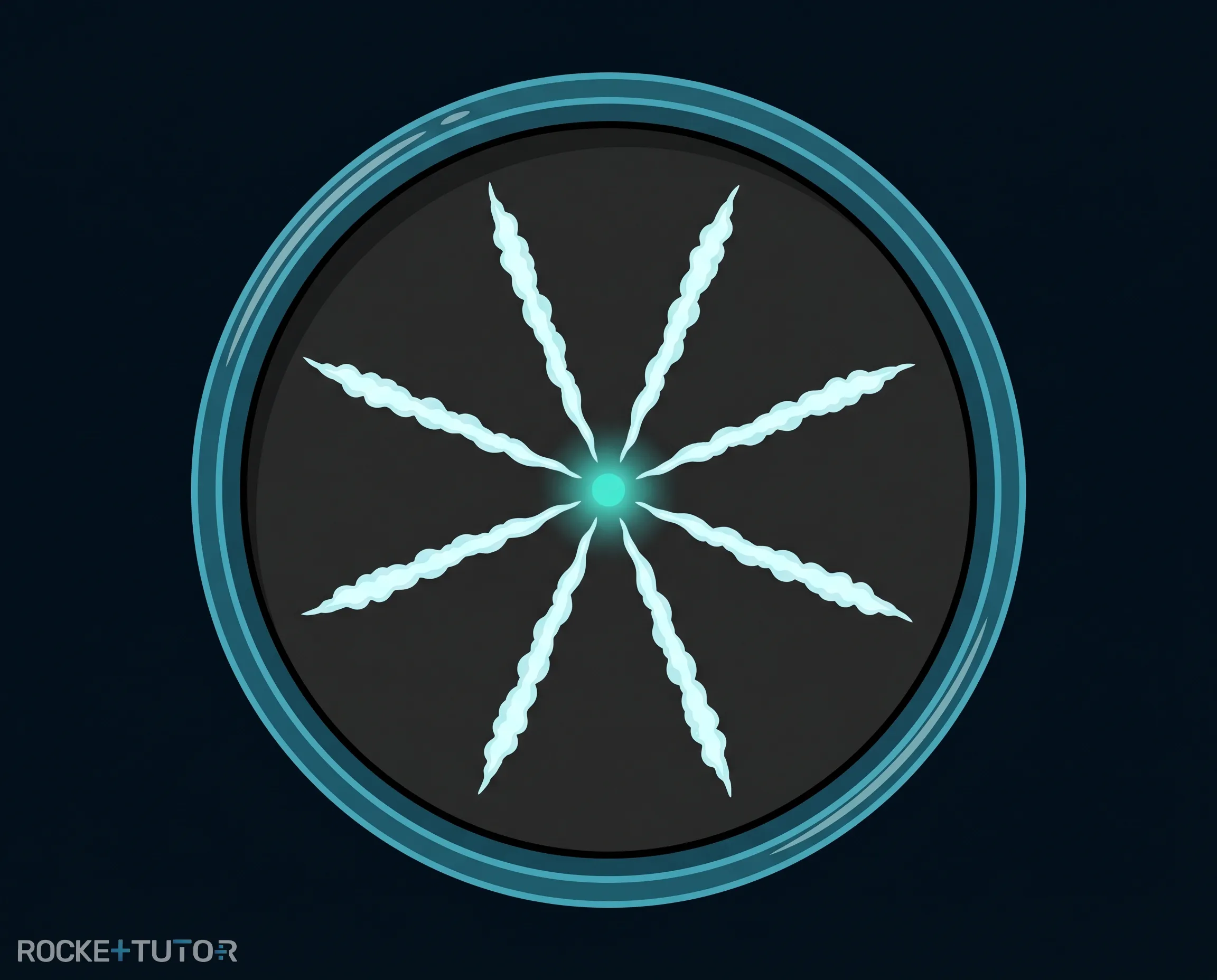

• Nebelkammer: Hier wird Strahlung buchstäblich sichtbar. Wenn ein Teilchen durch den feuchten Dampf in der Kammer fliegt, ionisiert es die Atome auf seinem Weg. An diesen Ionen kondensiert der Dampf. Es entstehen sichtbare Kondensstreifen, genau wie bei einem Flugzeug hoch oben am Himmel.

• Dosimeter: Menschen, die mit Strahlung arbeiten, tragen diese kleinen Plaketten. Sie enthalten einen fotografischen Film. Ionisierende Strahlung schwärzt diesen Film. Je dunkler der Film am Ende des Monats ist, desto größer war die Strahlenbelastung der Person.

Die Nullrate und das Becquerel

Wenn du ein Zählrohr einfach auf den Tisch legst, wird es ab und zu knacken, obwohl kein radioaktives Präparat in der Nähe ist. Das liegt an der Nullrate (Hintergrundstrahlung). Das ist die natürliche Strahlung aus dem Weltall und dem Erdboden, die ständig in unserer Umwelt vorhanden ist. Bei Messungen muss man diese Nullrate immer vom gemessenen Wert abziehen.

Die Aktivität einer radioaktiven Quelle (also wie viele Atomkerne pro Sekunde zerfallen und Strahlung aussenden) misst man in der Einheit Becquerel (Bq):

$1 \text{ Bq} = \frac{1}{\text{s}}$

Ein Becquerel bedeutet also genau ein Zerfall pro Sekunde.

Schritt-für-Schritt-Anleitung

1. Berechne die Gesamtrate, indem du die gemessenen Impulse durch die Zeit teilst.
2. Ermittle die Nullrate (Hintergrundstrahlung) der Umgebung.
3. Ziehe die Nullrate von der Gesamtrate ab, um die tatsächliche Aktivität zu erhalten.

Durchgerechnete Beispiele

Aufgabentyp 3: Ablenkung im Magnetfeld (Drei-Finger-Regel)

Wenn sich elektrisch geladene Teilchen durch ein Magnetfeld bewegen, wirkt eine unsichtbare Kraft auf sie: die Lorentzkraft. Diese Kraft drückt die Teilchen zur Seite und zwingt sie auf eine Kurvenbahn.

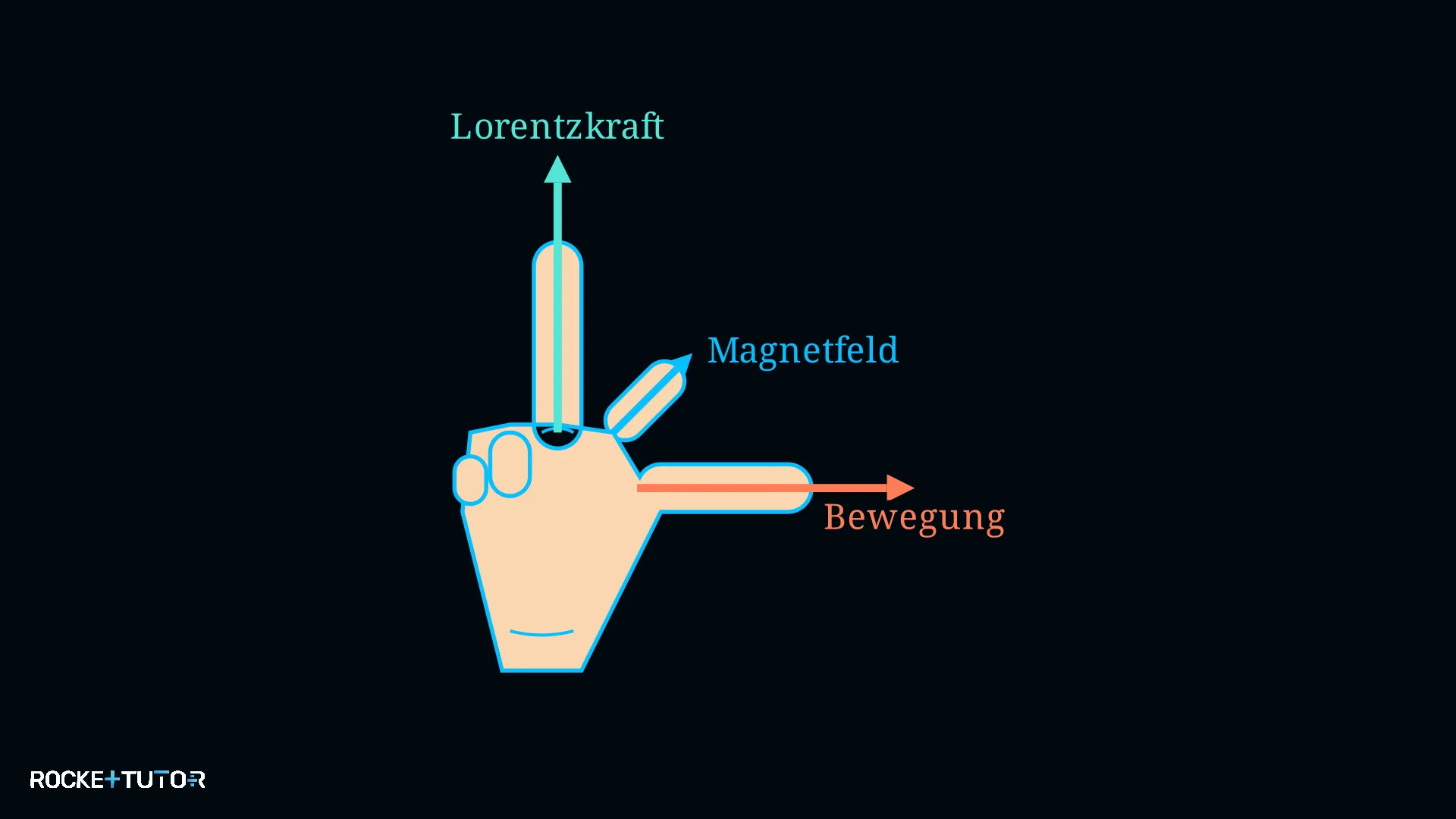

Um herauszufinden, in welche Richtung die Teilchen abgelenkt werden, nutzen wir die Drei-Finger-Regel:

1. Die Wahl der Hand: Da Alphateilchen positiv geladen sind, benutzen wir für sie die Rechte-Hand-Regel. Da Betateilchen negativ geladen sind, benutzen wir für sie die Linke-Hand-Regel.
2. Daumen (Bewegung): Zeigt in die Richtung, in die das Teilchen fliegt.
3. Zeigefinger (Magnetfeld): Zeigt in die Richtung der magnetischen Feldlinien (vom Nordpol zum Südpol).
4. Mittelfinger (Lorentzkraft): Wenn du Daumen und Zeigefinger im 90-Grad-Winkel abspreizt und den Mittelfinger senkrecht dazu ausklappst, zeigt der Mittelfinger die Richtung der Ablenkung an.

Da Gammastrahlung keine elektrische Ladung besitzt, spürt sie keine Lorentzkraft und fliegt einfach geradeaus durch das Magnetfeld hindurch.

Schritt-für-Schritt-Anleitung

1. Identifiziere das Teilchen. Ist es ein positives Alphateilchen? Nimm die rechte Hand. Ist es ein negatives Betateilchen? Nimm die linke Hand.
2. Richte deinen Daumen in die Flugrichtung des Teilchens aus.
3. Drehe deine Hand so, dass der Zeigefinger in die Richtung des Magnetfeldes zeigt. Ein Kreuz (X) bedeutet ins Papier hinein, ein Punkt (•) heraus.
4. Klappe den Mittelfinger im 90-Grad-Winkel ab. Die Richtung, in die er jetzt zeigt, ist die Richtung der Ablenkung (Lorentzkraft).

Durchgerechnete Beispiele

Beispiel 1

Aufgabe

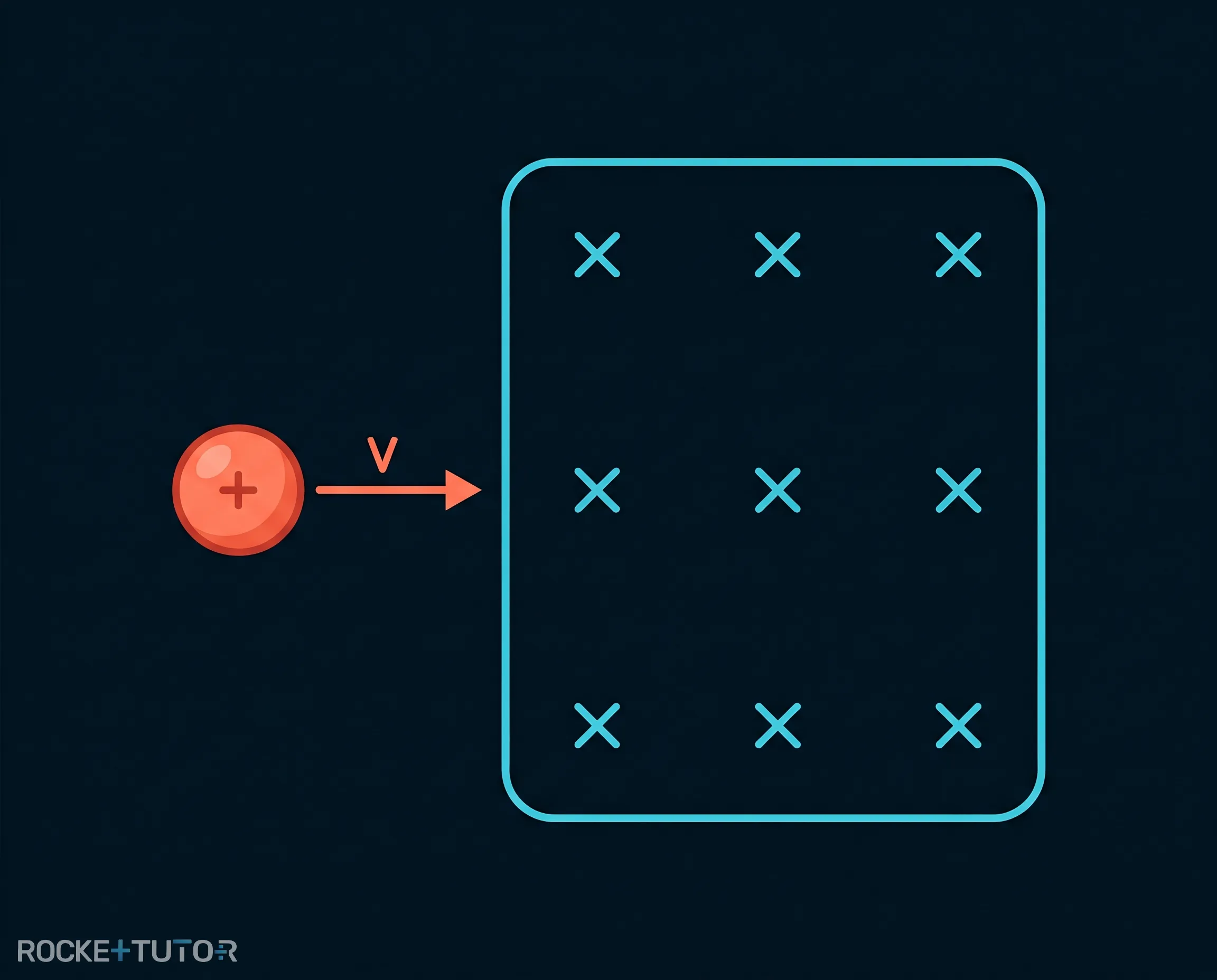

Ein Strahl aus Alphateilchen fliegt waagerecht nach rechts. Er tritt in ein Magnetfeld ein. Die Magnetfeldlinien zeigen senkrecht in das Blatt Papier hinein (dargestellt durch Kreuze: X). In welche Richtung wird der Strahl abgelenkt?

Lösung Schritt für Schritt

Fortschritt

4 / 4

1. 1
   Schritt 1
   Ladung und Hand bestimmen

   Es handelt sich um Alphateilchen. Diese sind positiv geladen. Wir müssen also die rechte Hand benutzen.

2. 2
   Schritt 2
   Daumen ausrichten

   Die Teilchen fliegen nach rechts. Der Daumen der rechten Hand zeigt nach rechts.

3. 3
   Schritt 3
   Zeigefinger ausrichten

   Das Magnetfeld zeigt in das Papier hinein (X). Der Zeigefinger zeigt also von dir weg, direkt auf das Papier.

4. 4
   Schritt 4 · Ergebnis
   Mittelfinger ablesen

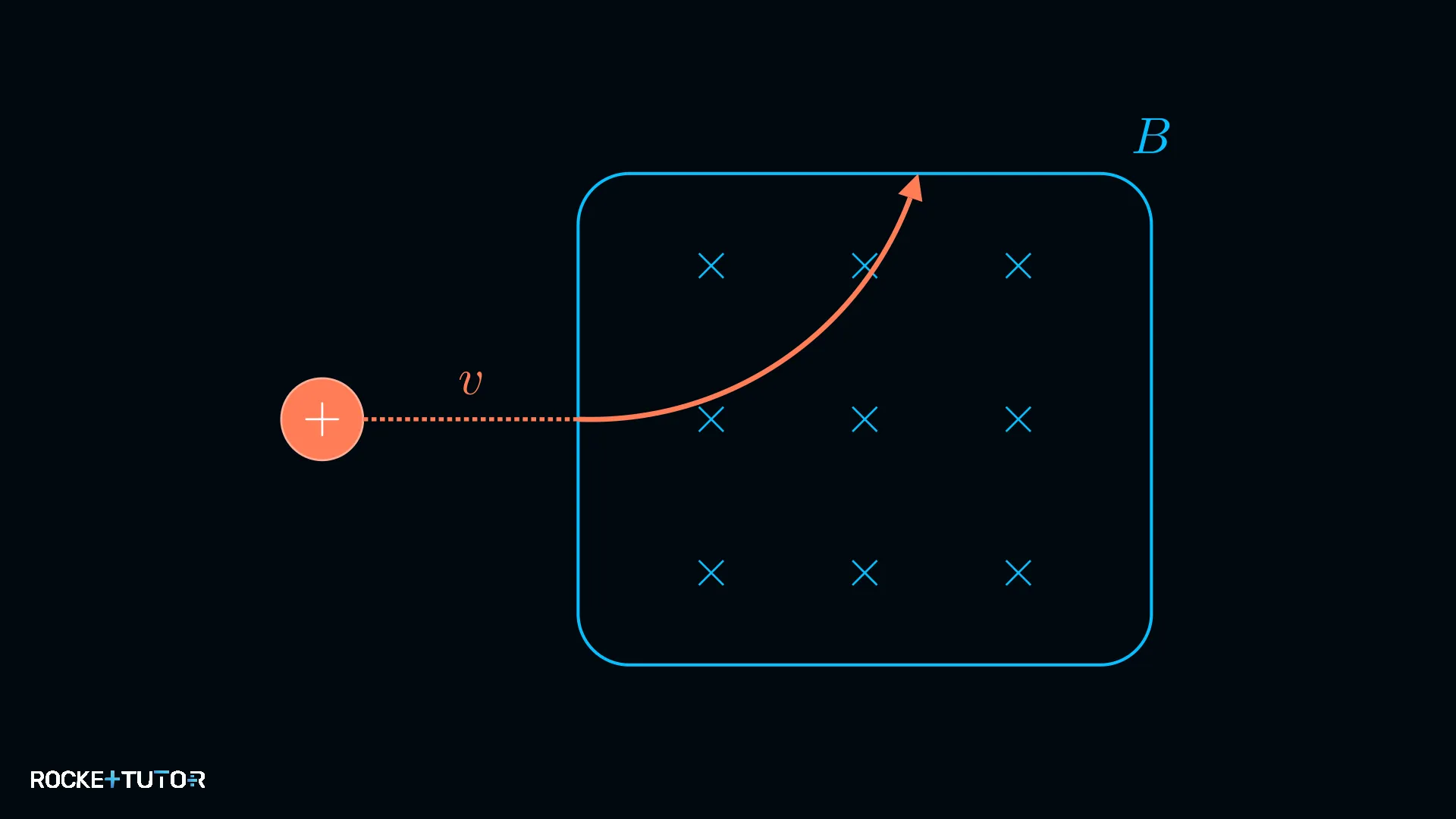

   Wenn Daumen (rechts) und Zeigefinger (ins Papier) im 90-Grad-Winkel stehen, klappen wir den Mittelfinger ab. Er zeigt senkrecht nach oben.



Ergebnis:

Der Strahl aus Alphateilchen wird nach oben abgelenkt.

---

Wichtige Erkenntnisse

• Alphastrahlung: Positiver Heliumkern, geringe Reichweite, wird von Papier gestoppt.
• Betastrahlung: Negatives Elektron, mittlere Reichweite, wird von einigen mm Blei gestoppt.
• Gammastrahlung: Ungeladenes Licht, unbegrenzte Reichweite, wird durch dicke Wände nur abgeschwächt.
• Nachweis: Geräte wie das Geiger-Müller-Zählrohr oder die Nebelkammer nutzen die Ionisation, um Strahlung messbar oder sichtbar zu machen.
• Becquerel (Bq): Die Einheit für die Aktivität ($1 \text{ Bq} = 1 \text{ Zerfall pro Sekunde}$). Die natürliche Nullrate muss immer abgezogen werden.
• Magnetfeld: Alphateilchen (+) werden nach der Rechte-Hand-Regel abgelenkt, Betateilchen (-) nach der Linke-Hand-Regel.
