Kapazität und Kondensatorschaltungen einfach erklärt

Stell dir vor, du machst im Dunkeln ein Foto mit Blitz. Für diesen extrem hellen Lichtblitz wird in einem Bruchteil einer Sekunde sehr viel elektrische Energie benötigt.

Das Problem: Der kleine Akku in deinem Handy oder deiner Kamera kann die Energie nicht schnell genug liefern. Er ist wie ein Wasserhahn, aus dem das Wasser nur langsam fließt. Hier kommt der Kondensator ins Spiel! Er funktioniert wie ein Eimer: Er sammelt die elektrische Ladung aus dem Akku in Ruhe an und kann sie dann auf einen Schlag komplett ausleeren, um den Blitz zu zünden. In diesem Artikel lernst du alles über Kapazität und Kondensatorschaltungen, wie diese faszinierenden Bauteile aufgebaut sind, wie man berechnet, wie viel sie speichern können, und wie man sie in Schaltungen kombiniert.

Vorwissen

• Elektrische Ladung ($Q$): Die Menge an Elektrizität. Sie wird in der Einheit Coulomb ($\text{C}$) gemessen. Beispiel: Ein Elektron trägt eine winzige negative Ladung, viele Elektronen zusammen ergeben eine große Ladung $Q$.
• Elektrische Spannung ($U$): Der „Druck“ oder Antrieb, der die Ladungen durch einen Stromkreis schiebt. Sie wird in Volt ($\text{V}$) gemessen. Beispiel: Eine handelsübliche Batterie hat eine Spannung von $1.5 \text{ V}$.

Aufgabentyp 1: Kapazität und Kondensator-Design

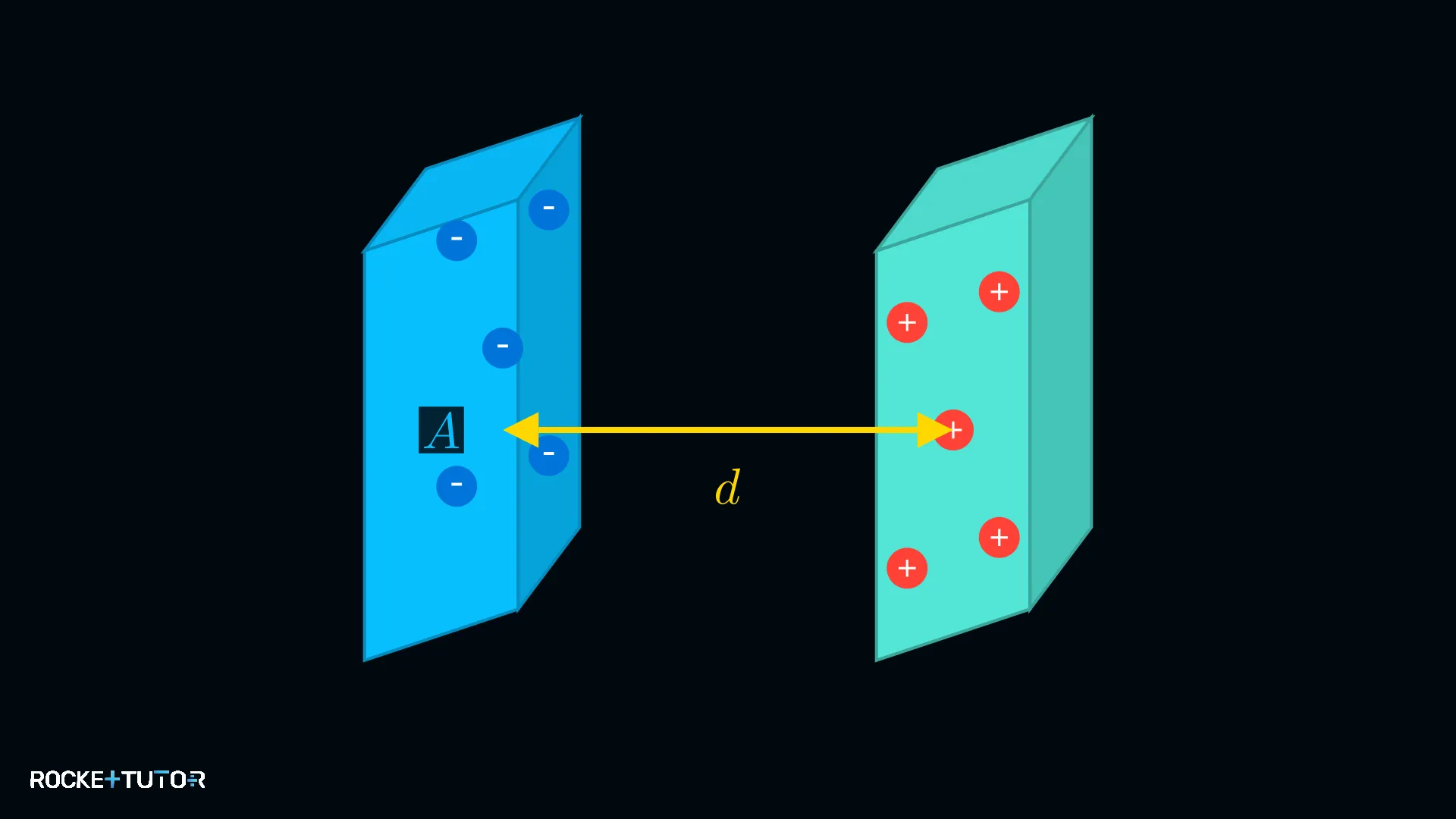

Ein Kondensator besteht im einfachsten Fall aus zwei Metallplatten, die sich gegenüberstehen, sich aber nicht berühren. Wenn man eine Spannung anlegt, sammeln sich auf der einen Platte positive und auf der anderen Platte negative Ladungen.

Je höher die Spannung (der Druck) ist, desto mehr Ladung wird auf die Platten gepresst. Diese beiden Größen sind proportional zueinander. Das Fassungsvermögen des Kondensators nennt man Kapazität.

Die Grundformel der Kapazität:

$\textcolor{#08BFFF}{C} = \frac{\textcolor{#53E5D6}{Q}}{\textcolor{#9570FF}{U}}$

Die Einheit der Kapazität ist Farad ($\text{F}$). Ein Farad ist sehr groß, daher rechnet man oft mit Mikrofarad ($\mu\text{F} = 10^{-6} \text{ F}$) oder Pikofarad ($\text{pF} = 10^{-12} \text{ F}$).

Wovon hängt die Kapazität ab?

Die Bauweise bestimmt, wie viel Ladung hineinpasst. Bei einem sogenannten Plattenkondensator berechnet man die Kapazität so:

$\textcolor{#08BFFF}{C} = \varepsilon_0 \cdot \varepsilon_r \cdot \frac{A}{d}$

• $A$ ist die Fläche der Platten (in $\text{m}^2$). Je größer die Platten, desto mehr Platz für Ladungen ($\textcolor{#08BFFF}{C}$ wird größer).
• $d$ ist der Abstand zwischen den Platten (in $\text{m}$). Je näher sie sich sind, desto stärker ziehen sich die Plus- und Minusladungen gegenseitig an ($\textcolor{#08BFFF}{C}$ wird größer).
• $\varepsilon_0$ ist die elektrische Feldkonstante (ein fester Naturwert: $8.85 \cdot 10^{-12} \text{ F/m}$).
• $\varepsilon_r$ ist die relative Permittivität. Das ist einfach ein Faktor für das Material zwischen den Platten (z.B. Luft $\approx 1$, Glas $\approx 7$). Ein gutes Material erhöht die Kapazität.

Schritt-für-Schritt-Anleitung

1. Werte notieren und Einheiten anpassen: Schreibe Fläche ($A$) und Abstand ($d$) auf. Wichtig: Wandle alles in Meter ($\text{m}$) bzw. Quadratmeter ($\text{m}^2$) um!
2. Materialfaktor bestimmen: Finde heraus, welches Material zwischen den Platten ist, und notiere den Wert für $\varepsilon_r$ (bei Luft oder Vakuum ist $\varepsilon_r = 1$).
3. Kapazität berechnen: Setze die Werte in die Formel $\textcolor{#08BFFF}{C} = \varepsilon_0 \cdot \varepsilon_r \cdot \frac{A}{d}$ ein. Nutze für $\varepsilon_0$ den Wert $8.85 \cdot 10^{-12} \text{ F/m}$.
4. Ladung oder Spannung berechnen (falls gefragt): Wenn die Kapazität $\textcolor{#08BFFF}{C}$ bekannt ist, kannst du mit der umgestellten Grundformel $\textcolor{#53E5D6}{Q} = \textcolor{#08BFFF}{C} \cdot \textcolor{#9570FF}{U}$ die gespeicherte Ladung berechnen.

Durchgerechnete Beispiele

Aufgabentyp 2: Kondensatorschaltungen und Energie

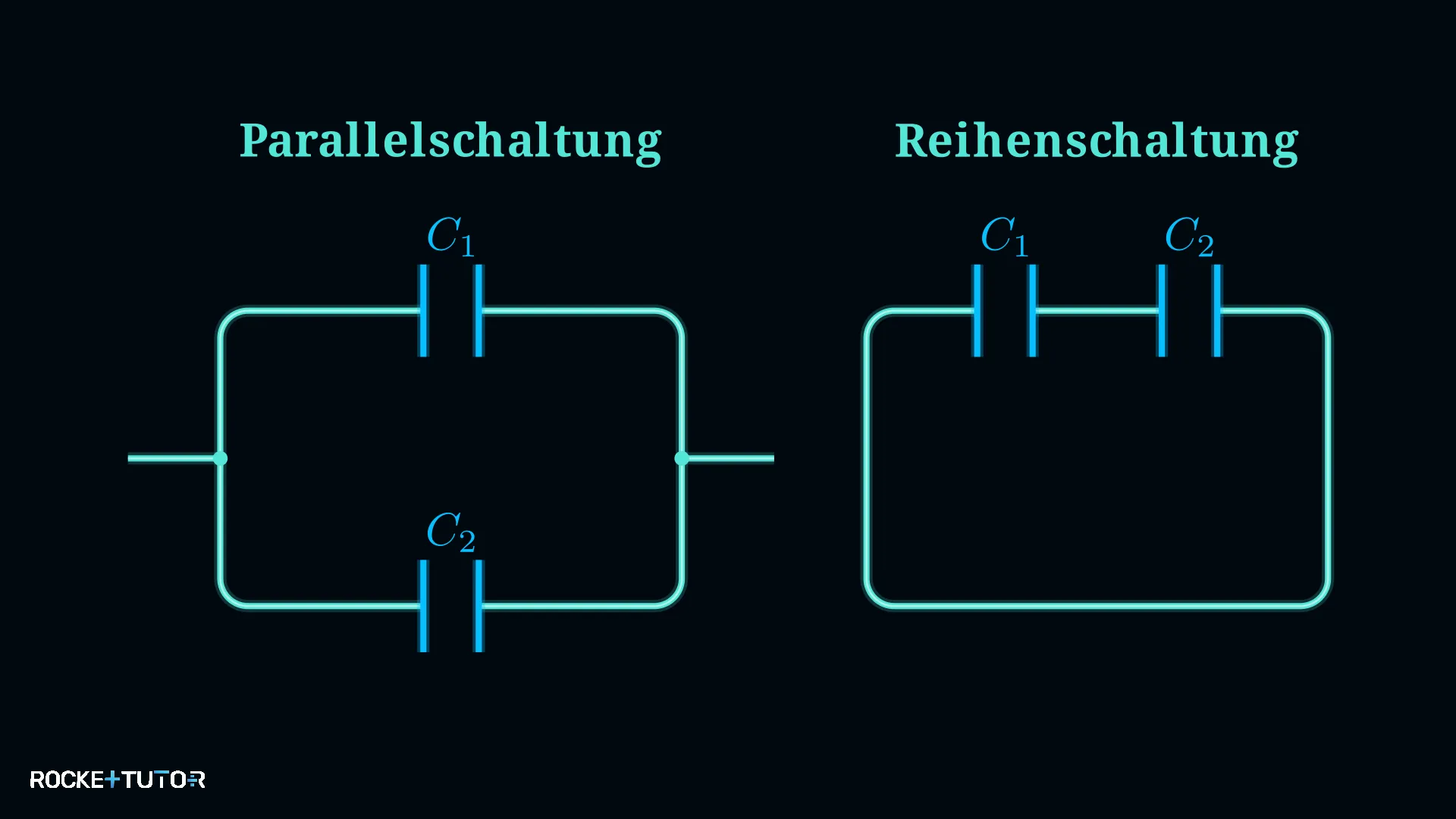

Oft reicht ein einzelner Kondensator nicht aus. Dann verschaltet man mehrere miteinander. Dabei gibt es zwei Grundarten, die sich auf die Gesamtkapazität ($\textcolor{#08BFFF}{C_{ges}}$) auswirken.

1. Parallelschaltung (Nebeneinander) Wenn du Kondensatoren parallel schaltest, ist das so, als würdest du ihre Plattenflächen addieren. Eine größere Fläche bedeutet mehr Platz für Ladungen. Die Gesamtkapazität wird also größer! Formel: $\textcolor{#08BFFF}{C_{ges}} = C_1 + C_2$

2. Reihenschaltung (Hintereinander) Wenn du Kondensatoren in Reihe schaltest, ist das so, als würdest du den Abstand zwischen den äußeren Platten vergrößern. Ein größerer Abstand bedeutet eine geringere Kapazität. Die Gesamtkapazität wird hier immer kleiner als der kleinste Einzelkondensator! Formel: $\frac{1}{\textcolor{#08BFFF}{C_{ges}}} = \frac{1}{C_1} + \frac{1}{C_2}$

Gespeicherte Energie Kommen wir zurück zu unserem Fotoblitz. Der Kondensator speichert elektrische Energie ($\textcolor{#FF7D57}{W_{el}}$). Je größer seine Kapazität ist und je mehr Spannung anliegt, desto mehr Energie ist im elektrischen Feld zwischen den Platten gespeichert.

Formel: $\textcolor{#FF7D57}{W_{el}} = \frac{1}{2} \cdot \textcolor{#08BFFF}{C} \cdot \textcolor{#9570FF}{U}^2$

Achtung: Da die Spannung $\textcolor{#9570FF}{U}$ im Quadrat steht, hat eine Verdopplung der Spannung einen enormen Effekt: Sie vervierfacht die gespeicherte Energie!

Schritt-für-Schritt-Anleitung

1. Schaltungsart identifizieren: Prüfe im Schaltplan: Verzweigt sich das Kabel vor den Kondensatoren (Parallel) oder liegen sie auf demselben Kabelstrang hintereinander (Reihe)?
2. Gesamtkapazität berechnen: Wähle die passende Formel. Parallel: Einfach plus rechnen ($C_1 + C_2$). Reihe: Kehrwerte addieren ($\frac{1}{C_1} + \frac{1}{C_2}$) und am Ende nicht vergessen, das Ergebnis noch einmal umzudrehen, um $\textcolor{#08BFFF}{C_{ges}}$ zu erhalten!
3. Energie berechnen: Setze die berechnete Gesamtkapazität $\textcolor{#08BFFF}{C_{ges}}$ und die gegebene Spannung $\textcolor{#9570FF}{U}$ in die Energieformel $\textcolor{#FF7D57}{W_{el}} = \frac{1}{2} \cdot \textcolor{#08BFFF}{C_{ges}} \cdot \textcolor{#9570FF}{U}^2$ ein. Die Einheit der Energie ist Joule ($\text{J}$).

Durchgerechnete Beispiele

Wichtige Erkenntnisse

• Kapazität ($\textcolor{#08BFFF}{C}$): Gibt an, wie viel Ladung ein Kondensator pro Volt Spannung speichern kann. Formel: $\textcolor{#08BFFF}{C} = \frac{\textcolor{#53E5D6}{Q}}{\textcolor{#9570FF}{U}}$.
• Plattenkondensator: Größere Platten ($A$) und kleinerer Abstand ($d$) führen zu einer größeren Kapazität.
• Parallelschaltung: Kapazitäten werden addiert ($\textcolor{#08BFFF}{C_{ges}} = C_1 + C_2$). Die Gesamtkapazität steigt.
• Reihenschaltung: Kehrwerte werden addiert ($\frac{1}{\textcolor{#08BFFF}{C_{ges}}} = \frac{1}{C_1} + \frac{1}{C_2}$). Die Gesamtkapazität sinkt.
• Energie: Die gespeicherte Energie berechnet sich mit $\textcolor{#FF7D57}{W_{el}} = \frac{1}{2} \cdot \textcolor{#08BFFF}{C} \cdot \textcolor{#9570FF}{U}^2$. Verdoppelt man die Spannung, vervierfacht sich die Energie!
