Kernenergie und Reaktortechnik einfach erklärt: So geht's

Wenn du das Thema Kernenergie und Reaktortechnik verstehen möchtest, bist du hier genau richtig. Stell dir vor, du fährst ein Auto mit einer Million PS. Um diese unglaubliche Kraft sicher zu beherrschen, brauchst du extrem gute Bremsen und eine perfekte Lenkung. Ein Kernkraftwerk funktioniert ganz ähnlich: Es erzeugt aus winzigen Atomen gigantische Mengen an Energie.

Damit diese gewaltige Kraft sicher genutzt werden kann und nicht außer Kontrolle gerät, nutzen Ingenieure clevere physikalische Tricks. In dieser Lektion lernst du, wie man eine atomare Kettenreaktion auf Knopfdruck steuert, warum normales Wasser dabei der wichtigste Schutzschild ist und wie sich verschiedene Kraftwerkstypen voneinander unterscheiden.

Vorwissen

Bevor wir tief in die Kernenergie und Reaktortechnik einsteigen, hier die wichtigsten Grundlagen:

• Kernspaltung: Wenn ein Uranatom gespalten wird, entstehen Wärme und neue Neutronen. Beispiel: Ein gespaltenes Atom setzt drei neue Neutronen frei, die wie kleine Geschosse weitere Atome spalten können.
• Stromerzeugung durch Dampf: Hitze wird genutzt, um Wasser zum Kochen zu bringen. Der entstehende Dampf treibt eine Turbine an. Beispiel: Wie bei einem riesigen Fahrraddynamo dreht die Turbine einen Generator, der den Strom erzeugt.

Aufgabentyp 1: Steuerung der Kettenreaktion

In einem Kernkraftwerk befindet sich der eigentliche Brennstoff (meist Uranoxid) in langen, dünnen Rohren, den sogenannten Brennstäben. Viele dieser Stäbe werden zu einem großen Brennelement gebündelt. Hier findet die Kernspaltung statt.

Jede Spaltung setzt neue Neutronen frei, die weitere Atome spalten können. Das nennt man eine Kettenreaktion. Damit diese Reaktion nicht zu schnell abläuft, muss sie gebremst werden.

Hier kommen die Steuerstäbe ins Spiel. Sie bestehen aus speziellen Materialien wie Bor oder Cadmium, die Neutronen einfach „verschlucken“ (absorbieren).

• Reaktion bremsen: Fährt man die Steuerstäbe zwischen die Brennstäbe ein, fangen sie viele Neutronen ein. Die Kettenreaktion verlangsamt sich oder stoppt ganz.
• Reaktion beschleunigen: Zieht man sie heraus, können wieder mehr Neutronen auf Uranatome treffen. Die Leistung des Kraftwerks steigt.

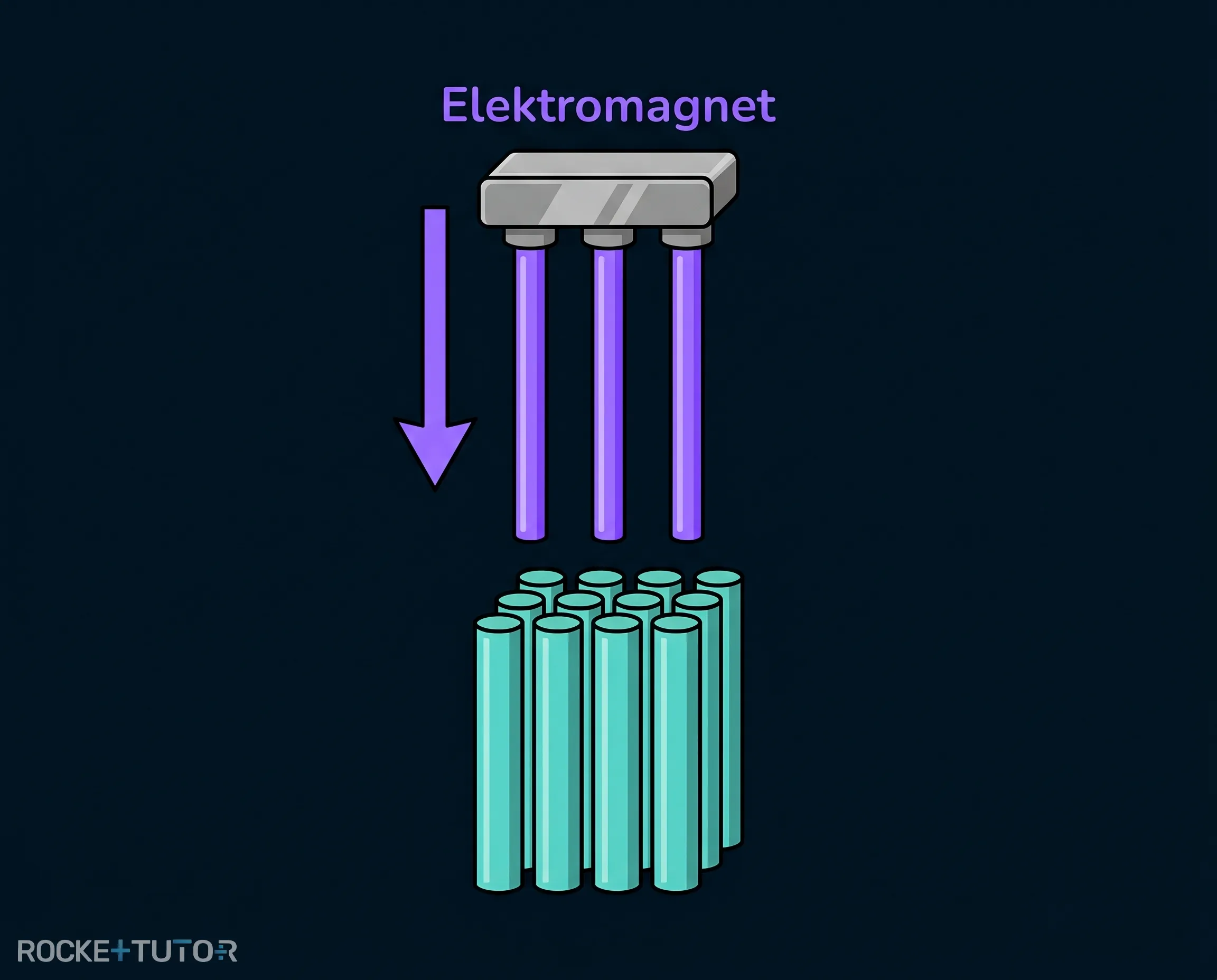

Der Ausfallsicherungsmechanismus: Was passiert bei einem totalen Stromausfall im Kraftwerk? Die Steuerstäbe werden im Normalbetrieb von starken Elektromagneten oben gehalten. Fällt der Strom aus, schalten sich die Magnete ab. Die Steuerstäbe fallen allein durch die Schwerkraft automatisch nach unten in die Brennelemente. Die Kettenreaktion wird dadurch sofort und ohne fremde Hilfe gestoppt.

Aufgabentyp 2: Wasser als Kühlmittel, Moderator und Sicherheitsmerkmal

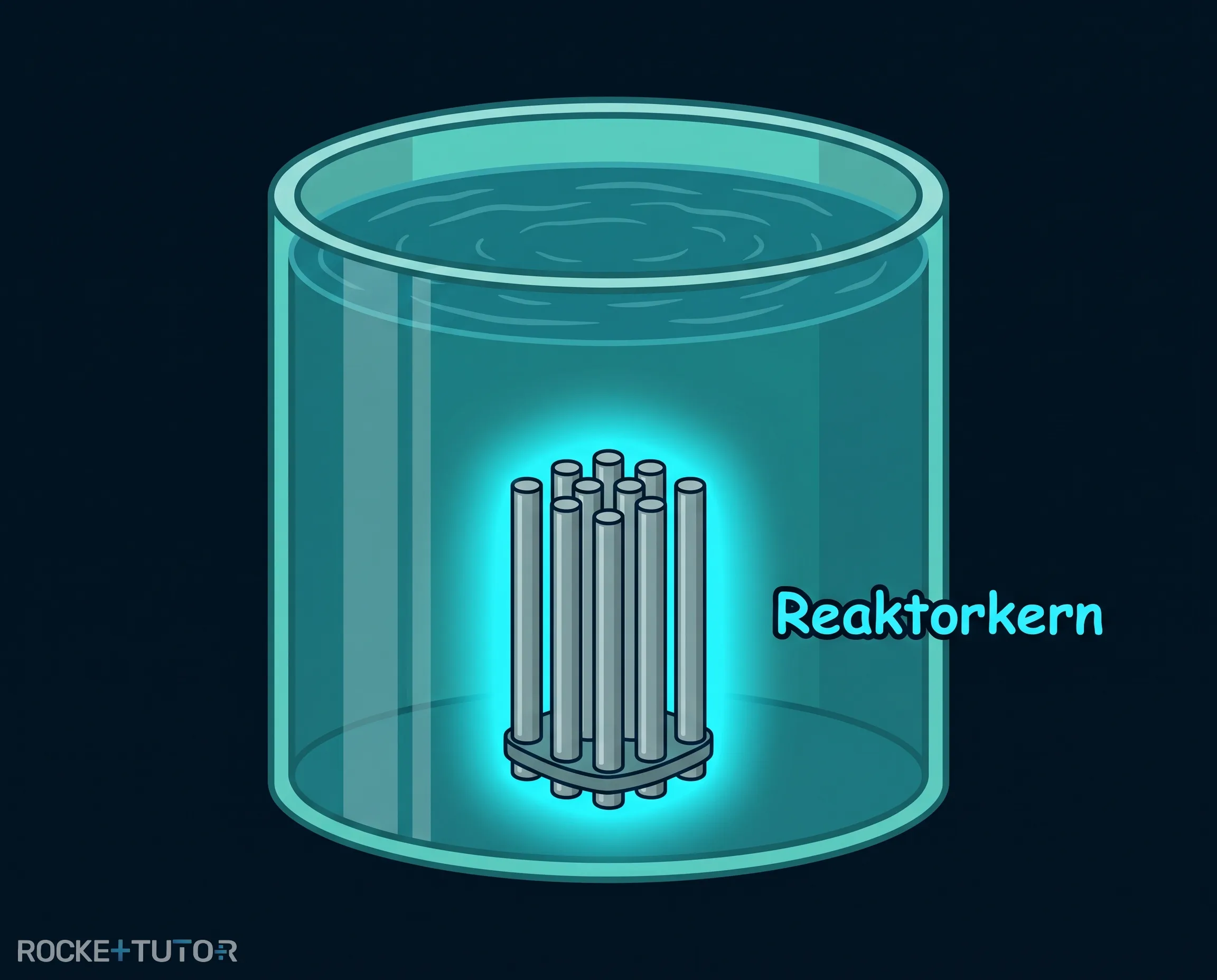

Die Brennelemente im Reaktor sind komplett von Wasser umgeben. Dieses Wasser ist nicht nur zum Waschen da, sondern erfüllt gleich drei lebenswichtige Aufgaben für das Kraftwerk:

• 1. Kühlmittel: Die Kernspaltung erzeugt enorme Hitze. Das Wasser nimmt diese Wärme auf und transportiert sie ab. Diese Hitze wird später genutzt, um Wasserdampf für die Stromerzeugung herzustellen.

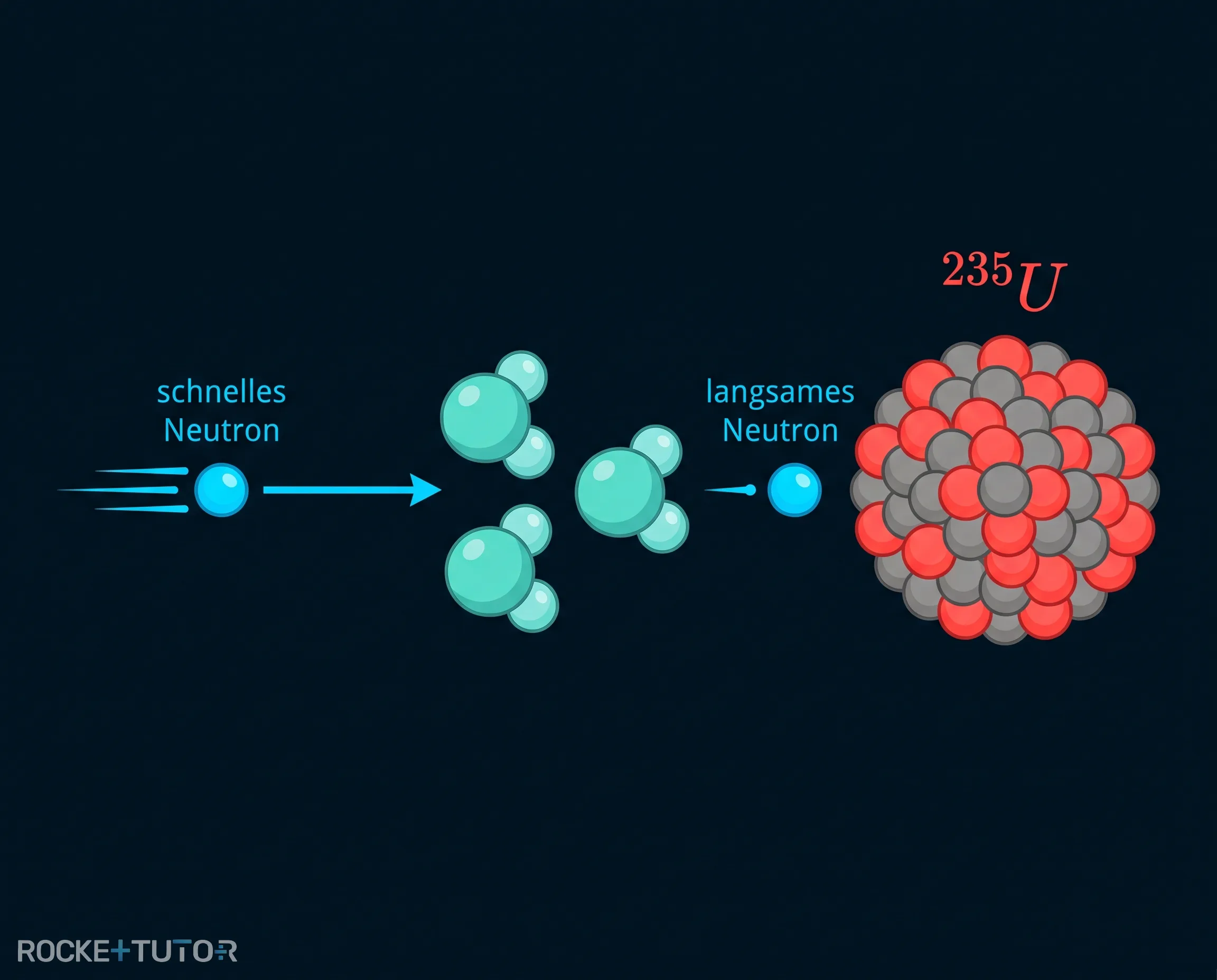

• 2. Moderator (Bremse): Die bei der Spaltung freigesetzten Neutronen sind anfangs extrem schnell. Zu schnelle Neutronen prallen oft einfach an anderen Uranatomen ab, ohne sie zu spalten. Das Wasser bremst die Neutronen ab. Diese langsameren Neutronen sind viel effektiver darin, neue Kernspaltungen auszulösen. Das Wasser „moderiert“ also die Geschwindigkeit.

• 3. Sicherheitsmerkmal: Wenn der Reaktor durch einen Fehler zu heiß wird, fängt das Wasser an zu kochen und es bilden sich Dampfblasen. Wasserdampf bremst die Neutronen viel schlechter ab als flüssiges Wasser. Dadurch bleiben die Neutronen zu schnell, es finden weniger Spaltungen statt und die Kettenreaktion verlangsamt sich von selbst. Auch wenn das Wasser bei einem Leck komplett auslaufen würde, stoppt die Kettenreaktion, weil die Neutronen nicht mehr abgebremst werden.

Aufgabentyp 3: Verschiedene Kernreaktortypen

Es gibt verschiedene Bauarten von Kernkraftwerken. Die drei wichtigsten sind:

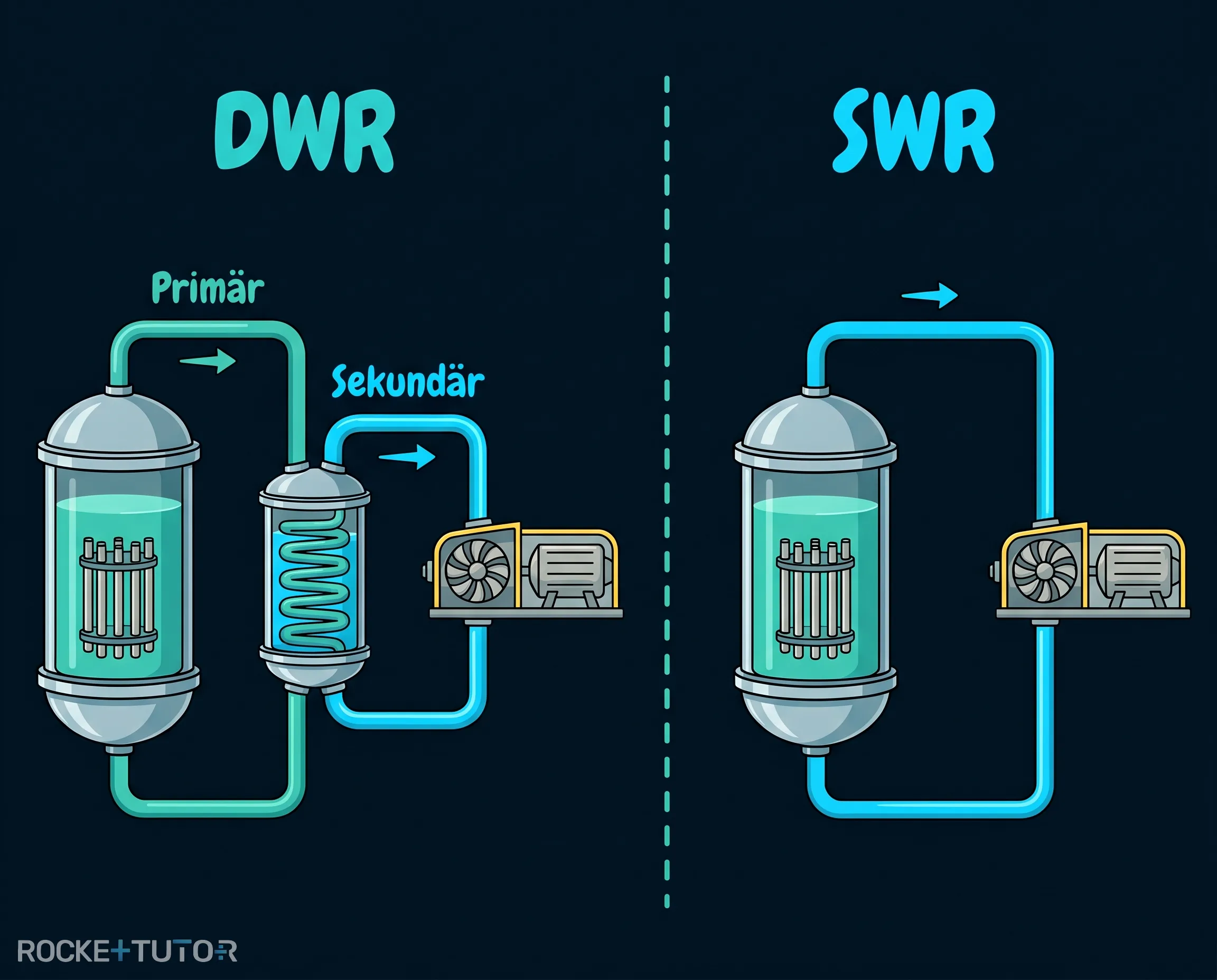

• Druckwasserreaktor (DWR): Hier steht das Wasser im Reaktor unter extrem hohem Druck. Dadurch kann es bis zu $400 \text{ °C}$ heiß werden, ohne zu kochen. Dieses heiße, radioaktive Wasser fließt in einem geschlossenen „Primärkreislauf“ zu einem Wärmetauscher. Dort erhitzt es das Wasser eines zweiten, völlig getrennten „Sekundärkreislaufs“. Nur das Wasser im Sekundärkreislauf verdampft und treibt die Turbinen an. Der große Vorteil: Die Radioaktivität bleibt streng im ersten Kreislauf eingeschlossen.

• Siedewasserreaktor (SWR): Bei diesem Typ gibt es nur einen einzigen Wasserkreislauf. Das Wasser kocht direkt im Reaktor und der entstehende Dampf treibt sofort die Turbinen an. Das ist baulich viel einfacher. Der Nachteil ist jedoch, dass der radioaktive Dampf direkt in die Turbinenhalle gelangt, weshalb dieser Bereich besonders stark abgeschirmt werden muss.
• Druckröhrenreaktor: Hier fließt das Wasser durch einzelne, druckfeste Rohre, in denen die Brennstäbe stecken. Weil das Wasser in diesen Rohren nicht ausreicht, um die Neutronen gut genug abzubremsen, ist der gesamte Reaktor zusätzlich von Graphit umgeben. Graphit wirkt hier als zusätzlicher Moderator. Dieser Typ ist günstiger zu bauen, gilt aber als deutlich störanfälliger.

Wichtige Erkenntnisse

Fassen wir die Kernenergie und Reaktortechnik noch einmal zusammen:

• Steuerstäbe absorbieren Neutronen und regulieren so die Leistung des Reaktors. Bei Stromausfall fallen sie automatisch herab und stoppen die Reaktion.
• Wasser hat drei Aufgaben: Es kühlt den Reaktor, bremst (moderiert) die Neutronen für eine bessere Spaltung und dient als Sicherheit (Dampf bremst schlechter, die Reaktion stoppt).
• Ein Druckwasserreaktor hat zwei getrennte Wasserkreisläufe, um die Radioaktivität einzuschließen.
• Ein Siedewasserreaktor hat nur einen Kreislauf, der Dampf treibt die Turbine direkt an.
