Linsen und das menschliche Auge einfach erklärt: Physik

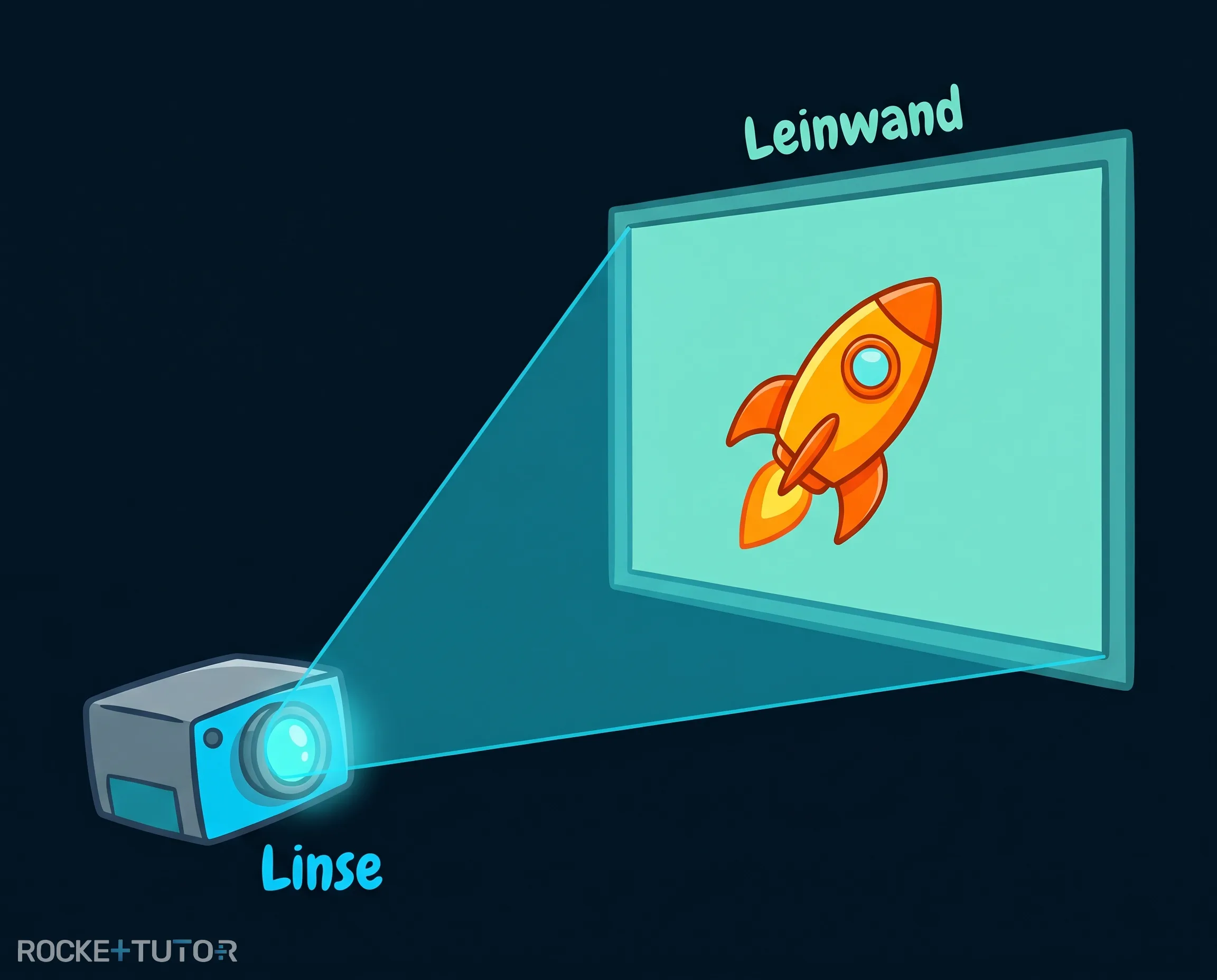

Stell dir vor, du sitzt im Kino. Hinten im Raum steht ein Projektor, der Licht durch eine kleine Glasscheibe schickt. Auf der großen Leinwand vor dir entsteht plötzlich ein riesiges, gestochen scharfes Bild.

Hast du dich jemals gefragt, wie das funktioniert? Das Geheimnis ist eine Linse. Und das Faszinierendste daran: In deinem eigenen Kopf passiert in diesem Moment genau das Gleiche! Dein Auge funktioniert wie ein winziger Projektor. In diesem Artikel zu Linsen und das menschliche Auge lernen wir, wie Linsen Licht lenken, um Bilder zu erzeugen, wie dein Auge auf verschiedene Entfernungen scharfstellt und wie Brillen uns helfen, wenn dieses System mal nicht perfekt funktioniert.

Vorwissen

• Lichtbrechung: Licht ändert seine Richtung, wenn es von einem durchsichtigen Material (wie Luft) in ein anderes (wie Glas) übergeht. Beispiel: Ein Strohhalm in einem Wasserglas sieht an der Wasseroberfläche „geknickt“ aus.
• Brennpunkt ($F$): Der Punkt, an dem sich Lichtstrahlen treffen, die vorher parallel zueinander auf eine Sammellinse gefallen sind. Beispiel: Wenn du mit einer Lupe Sonnenlicht bündelst, um ein Blatt Papier zu erwärmen, befindet sich das Papier genau im Brennpunkt.

Aufgabentyp 1: Bildentstehung an Sammellinsen

Sammellinsen sind in der Mitte dicker als am Rand. Wenn Licht von einem Gegenstand (zum Beispiel einer Kerze) auf eine solche Linse trifft, wird es gebrochen. Die Linse lenkt das Licht so ab, dass sich alle Strahlen, die von einem bestimmten Punkt der Kerze ausgehen, hinter der Linse in einem einzigen neuen Punkt wieder treffen. Diesen Punkt nennen wir den Bildpunkt. Wenn wir dort einen Schirm aufstellen, sehen wir ein scharfes, helles Bild.

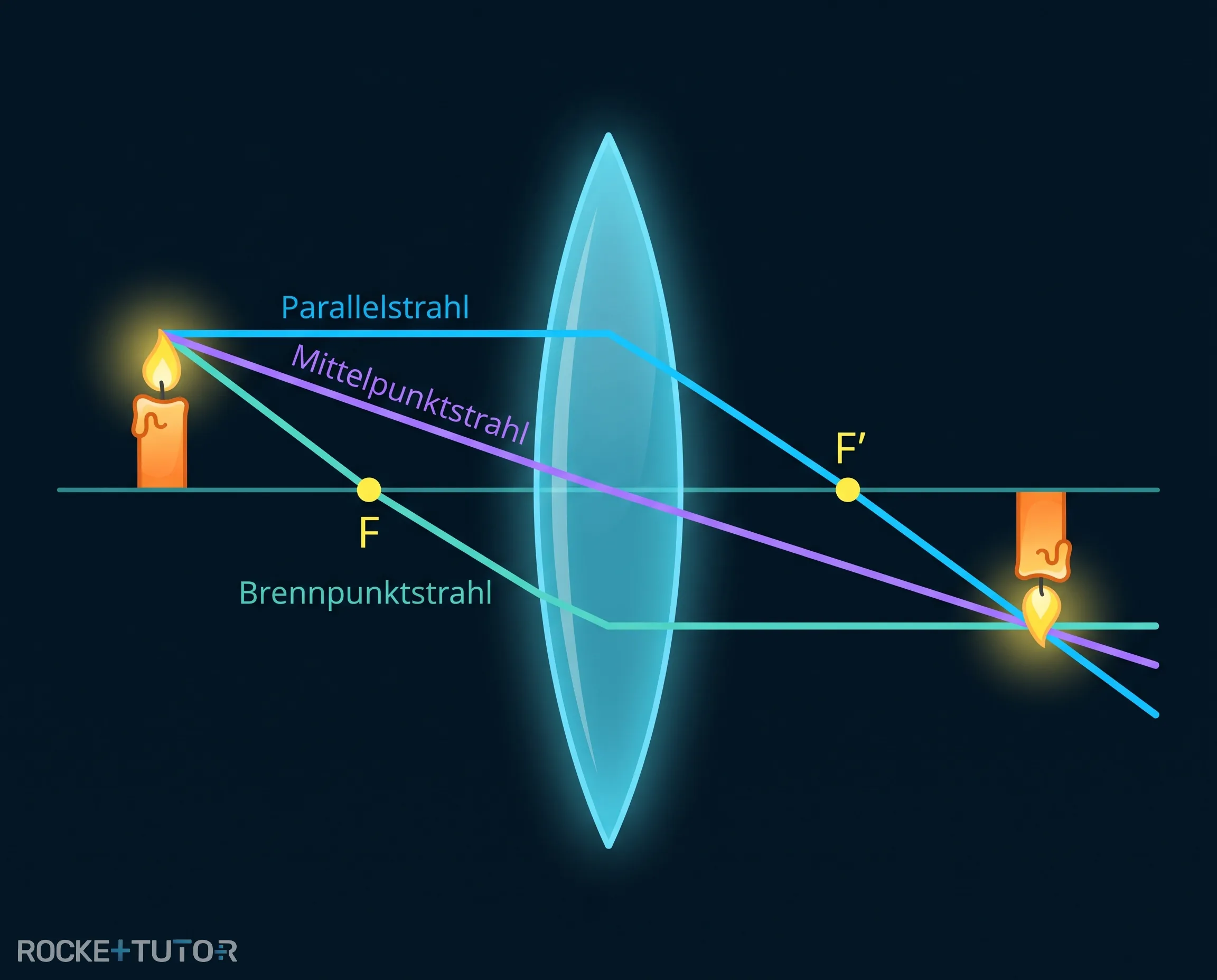

Um herauszufinden, wo genau dieses Bild entsteht, müssen wir nicht alle Lichtstrahlen zeichnen. Es reicht, wenn wir drei ganz bestimmte Strahlen betrachten. Wir nennen sie Konstruktionsstrahlen:

• Der Parallelstrahl: Er verläuft vom Gegenstand parallel zur optischen Achse (der Mittellinie) zur Linse. Dort wird er so gebrochen, dass er genau durch den hinteren Brennpunkt ($F'$) verläuft.
• Der Mittelpunktstrahl: Er verläuft genau durch die Mitte der Linse. Er wird überhaupt nicht abgelenkt und geht einfach geradeaus weiter.
• Der Brennpunktstrahl: Er verläuft zuerst durch den vorderen Brennpunkt ($F$) zur Linse. Dort wird er so gebrochen, dass er danach parallel zur optischen Achse weiterläuft.

Genau dort, wo sich diese drei Strahlen hinter der Linse kreuzen, entsteht der Bildpunkt. Das Bild, das durch eine Sammellinse erzeugt wird, steht übrigens immer auf dem Kopf!

Schritt-für-Schritt-Anleitung

1. Grundgerüst zeichnen: Zeichne eine waagerechte Linie (die optische Achse) und senkrecht dazu die Sammellinse. Markiere die beiden Brennpunkte ($F$ und $F'$) im gleichen Abstand links und rechts von der Linse.
2. Gegenstand einzeichnen: Zeichne den Gegenstand (meistens als Pfeil dargestellt) auf der linken Seite im vorgegebenen Abstand zur Linse ein. Der Pfeil steht senkrecht auf der optischen Achse.
3. Konstruktionsstrahlen zeichnen: Zeichne den Parallelstrahl, den Mittelpunktstrahl und den Brennpunktstrahl ausgehend von der Spitze des Gegenstands.
4. Bildpunkt markieren und Bild zeichnen: Markiere den Punkt, an dem sich die drei Strahlen auf der rechten Seite schneiden. Zeichne nun den Bild-Pfeil von der optischen Achse senkrecht zu diesem Schnittpunkt. (Achtung: Der Pfeil zeigt jetzt nach unten!).

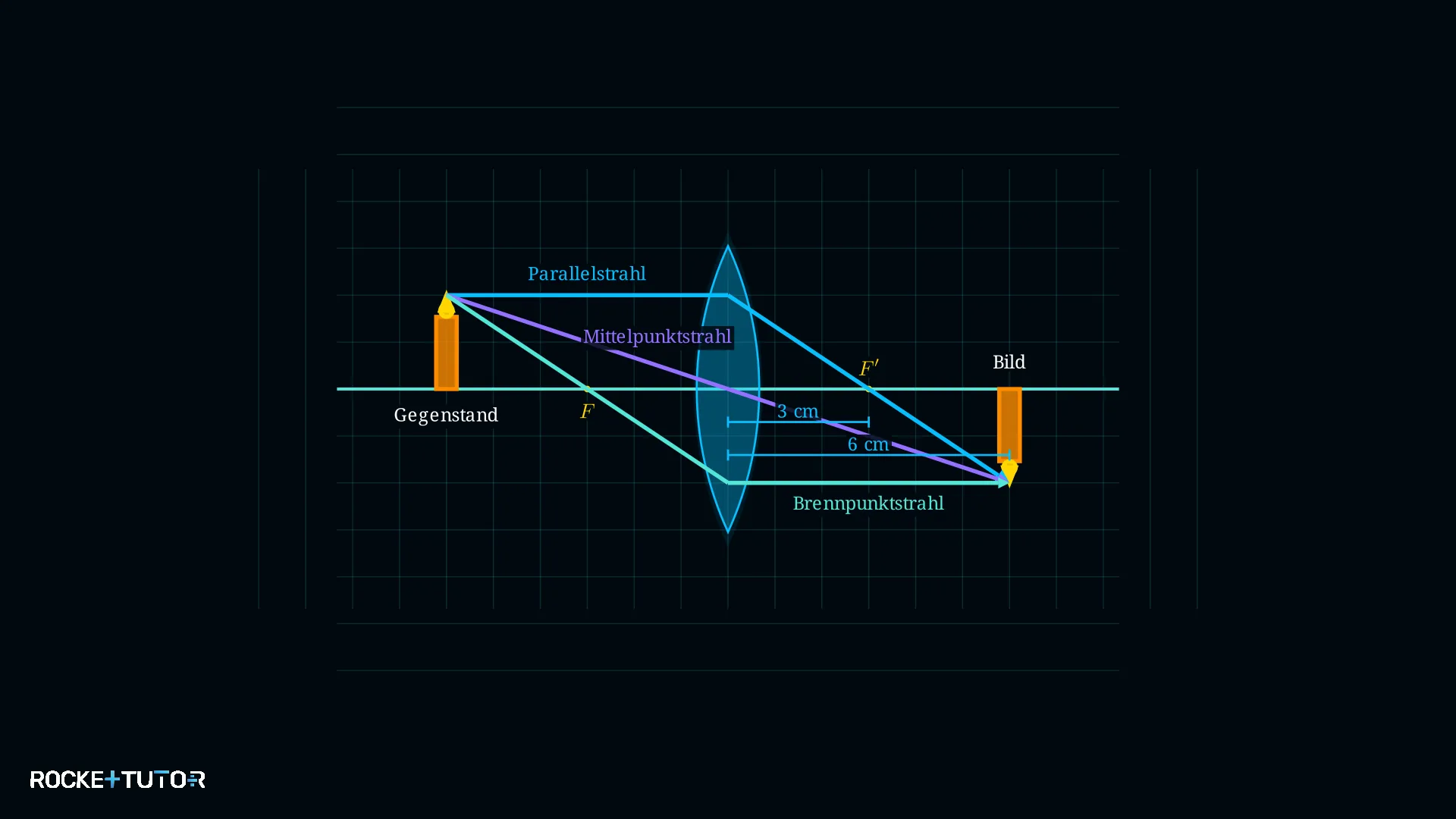

Durchgerechnete Beispiele

Aufgabentyp 2: Aufbau, Akkommodation und Sehfehler des Auges

Dein Auge funktioniert im Grunde wie der Kinoprojektor vom Anfang. Die Linse in deinem Auge bündelt das Licht, und die „Leinwand“, auf der das Bild entsteht, ist die Netzhaut ganz hinten in deinem Auge.

Es gibt jedoch ein Problem: Wenn du im Kino das Bild scharfstellen willst, kannst du die Linse vor und zurück schieben. In deinem Auge ist der Abstand zwischen Linse und Netzhaut aber fest eingebaut (wir sagen: das Auge hat eine feste Bildweite). Wie kannst du also Dinge scharf sehen, die mal ganz nah (ein Buch) und mal sehr weit weg (ein Berg) sind?

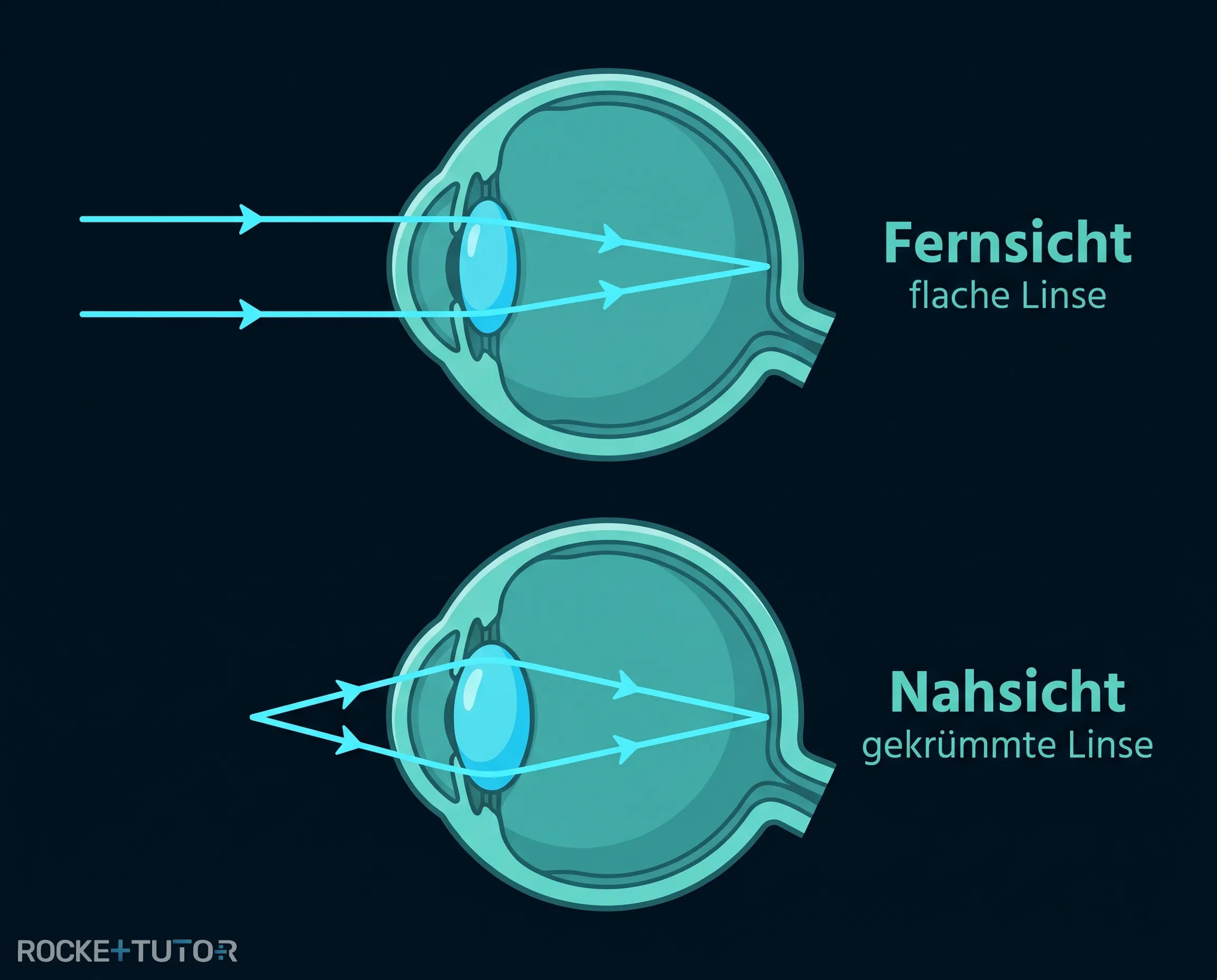

Die Lösung deines Körpers heißt Akkommodation (Anpassung). Anstatt die Linse zu verschieben, verändert dein Auge einfach die Form der Linse!

• Fernakkommodiert (Blick in die Ferne): Der Muskel im Auge ist entspannt. Die Linse wird flach gezogen. Sie bricht das Licht nur schwach.
• Nahakkommodiert (Blick in die Nähe): Der Muskel spannt sich an. Die Linse wird dick und stark gekrümmt. Sie bricht das Licht jetzt sehr stark.

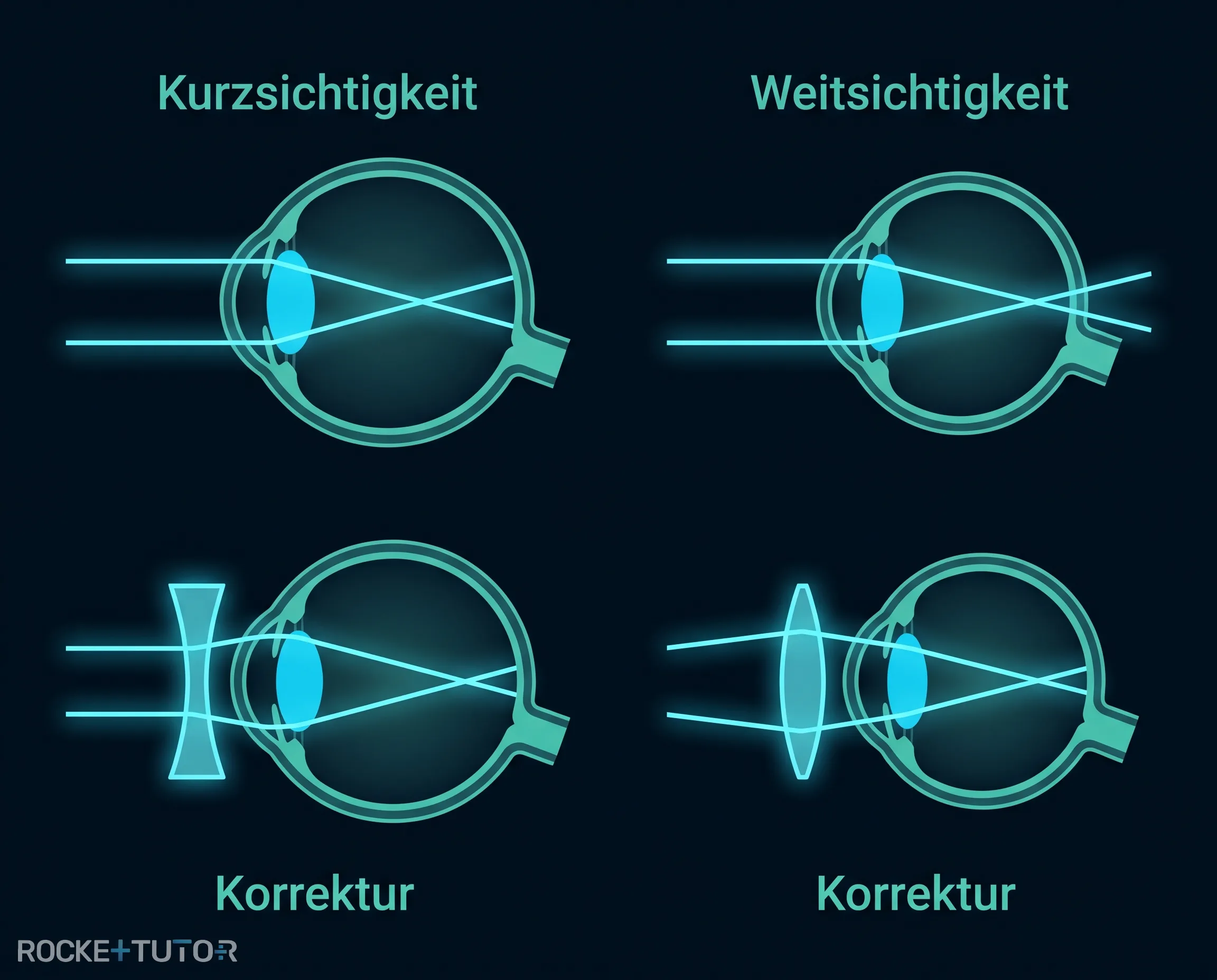

Manchmal ist die Form des Auges von Natur aus nicht ganz perfekt. Dann sprechen wir von einem Sehfehler. Zum Glück können wir diese Fehler mit Brillen (also zusätzlichen Linsen) korrigieren:

• Kurzsichtigkeit: Der Augapfel ist zu lang. Das Licht trifft sich bereits vor der Netzhaut. Auf der Netzhaut selbst entsteht nur ein unscharfer Fleck. Weit entfernte Dinge sind verschwommen. Die Lösung: Eine Zerstreuungslinse (in der Mitte dünner) streut das Licht vorher ein wenig, sodass der Bildpunkt weiter nach hinten auf die Netzhaut rückt.
• Weitsichtigkeit: Der Augapfel ist zu kurz. Das Licht würde sich erst hinter der Netzhaut treffen. Nahe Dinge sind verschwommen. Die Lösung: Eine Sammellinse (in der Mitte dicker) bündelt das Licht schon vorher ein wenig, sodass der Bildpunkt weiter nach vorne auf die Netzhaut rückt.

Wichtige Erkenntnisse

• Sammellinsen bündeln Licht und erzeugen scharfe Bilder. Zur Konstruktion nutzen wir den Parallelstrahl, den Mittelpunktstrahl und den Brennpunktstrahl.
• Das Auge stellt auf verschiedene Entfernungen scharf, indem es die Form der Linse ändert. Das nennt man Akkommodation.
• Kurzsichtigkeit: Augapfel zu lang $\to$ Korrektur durch Zerstreuungslinse.
• Weitsichtigkeit: Augapfel zu kurz $\to$ Korrektur durch Sammellinse.
