Die Lochkamera einfach erklärt: Strahlengang & Lichtstrahlmodell

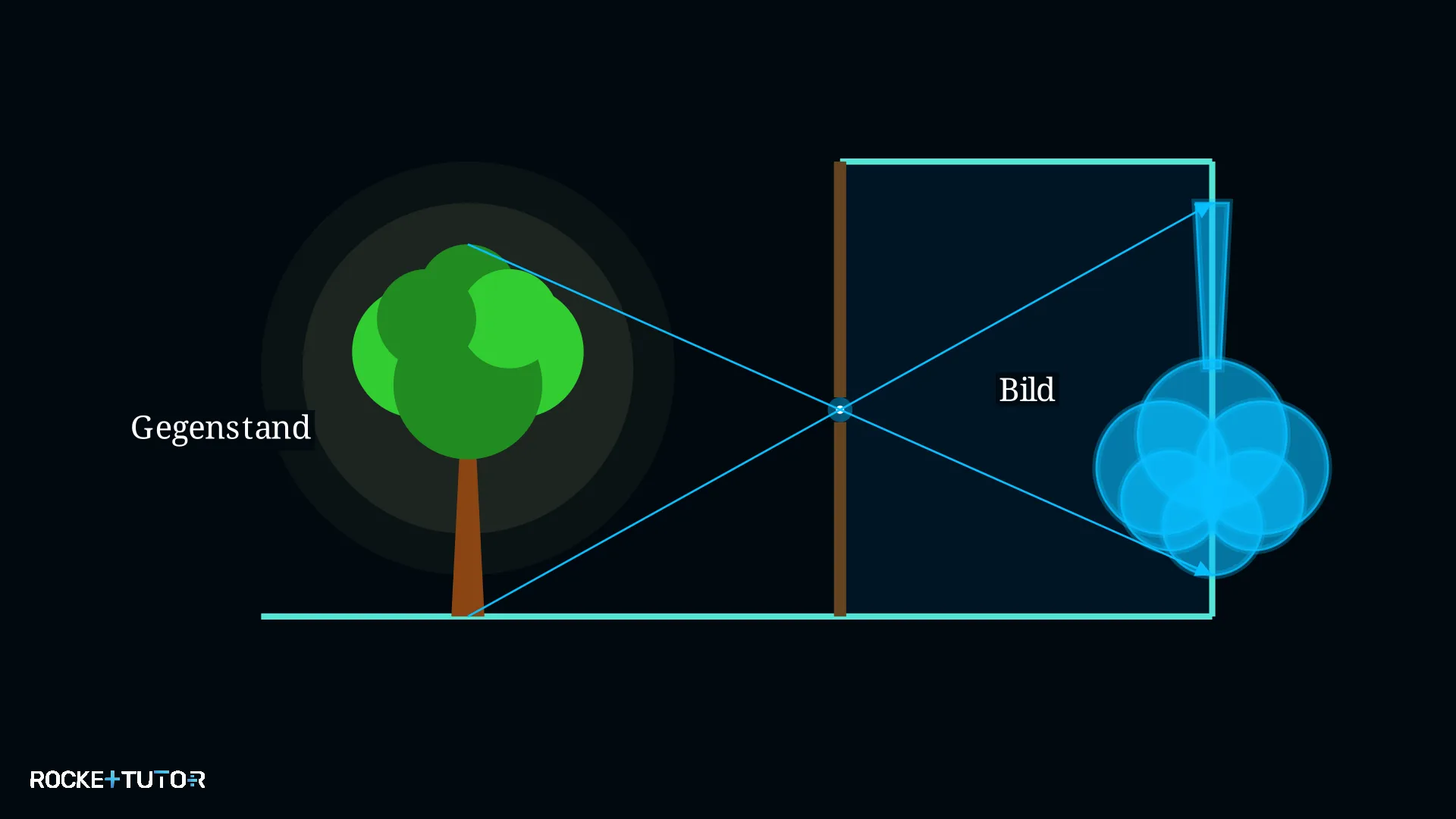

Stell dir vor, du sitzt an einem helllichten, sonnigen Tag in einem komplett dunklen Raum. In den Fensterladen bohrst du ein winziges Loch. Plötzlich erscheint an der Wand hinter dir ein farbiges Bild von der Straße draußen – Autos, Bäume, Menschen. Aber alles steht auf dem Kopf!

Dieses magische Phänomen nennt man Camera Obscura (dunkle Kammer) oder einfach Lochkamera. Sie funktioniert ganz ohne Strom und ohne Linsen! In dieser Lektion lernst du, wie ein einfaches Loch ein Bild erzeugen kann und wie du den Weg des Lichts im Lichtstrahlmodell selbst zeichnen kannst.

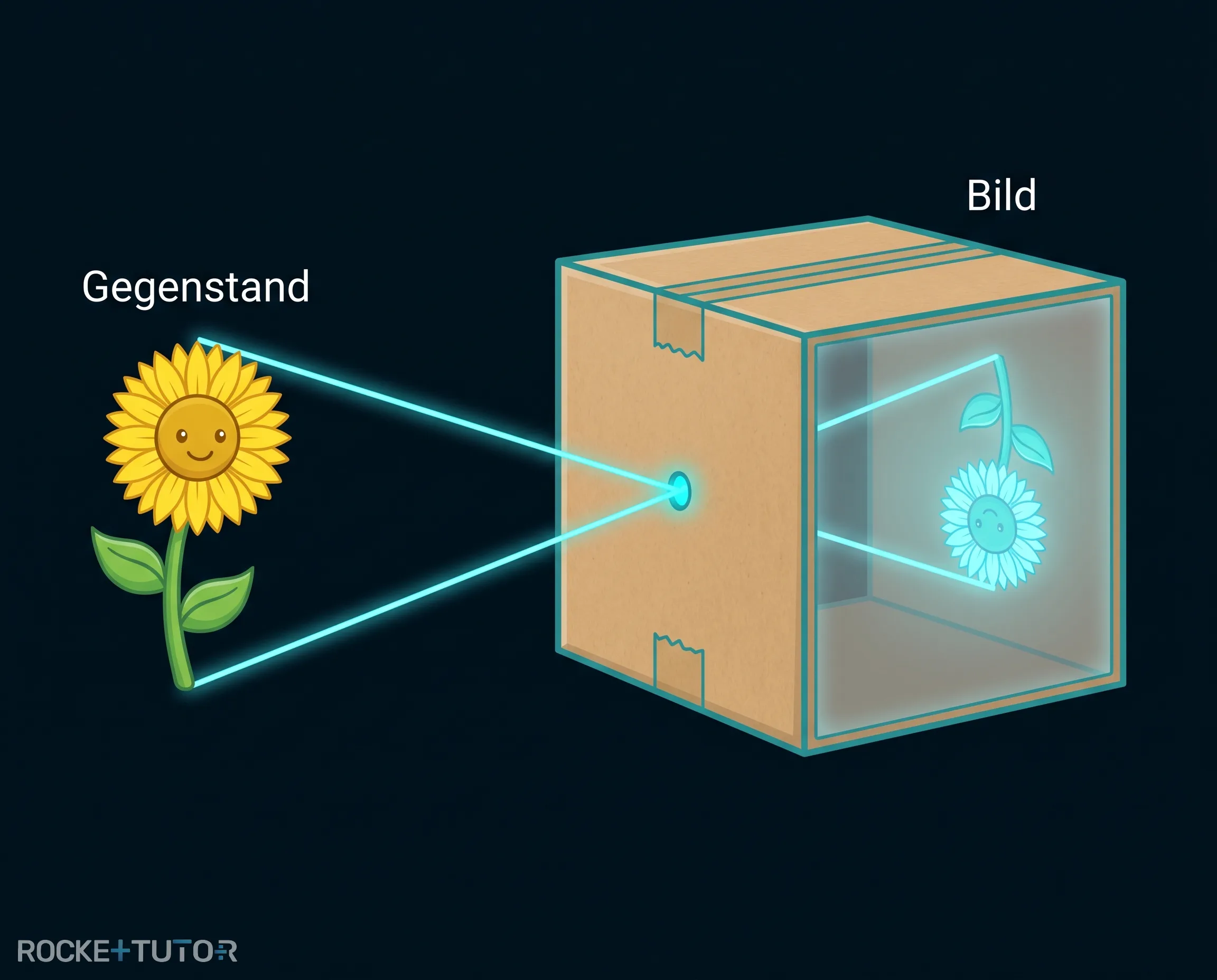

Eine Lochkamera ist im Grunde eine lichtdichte Kiste mit einem winzigen Loch auf der Vorderseite und einem durchscheinenden Schirm (wie Backpapier) auf der Rückseite. Weil sich Licht geradlinig ausbreitet, fallen die Lichtstrahlen von einem Gegenstand draußen genau durch dieses Loch und treffen auf den Schirm. Dort leuchten sie auf und erzeugen ein Bild.

Die Größe des Lochs (die Lochblende) ist dabei sehr wichtig:

• Sehr kleines Loch: Das Lichtbündel ist sehr schmal. Das Bild auf dem Schirm wird scharf, aber es ist ziemlich dunkel, weil nur wenig Licht hindurchpasst.
• Größeres Loch: Es kommt mehr Licht in die Kamera. Das Bild wird heller, aber leider auch unscharf, weil sich die dickeren Lichtbündel auf dem Schirm überlappen.

Vorwissen

• Geradlinige Ausbreitung des Lichts: Licht breitet sich immer in geraden Linien aus. Beispiel: Der Lichtstrahl eines Laserpointers im Nebel ist schnurgerade und macht keine Kurven.

Aufgabentyp 1: Den Weg des Lichts zeichnen (Strahlengang)

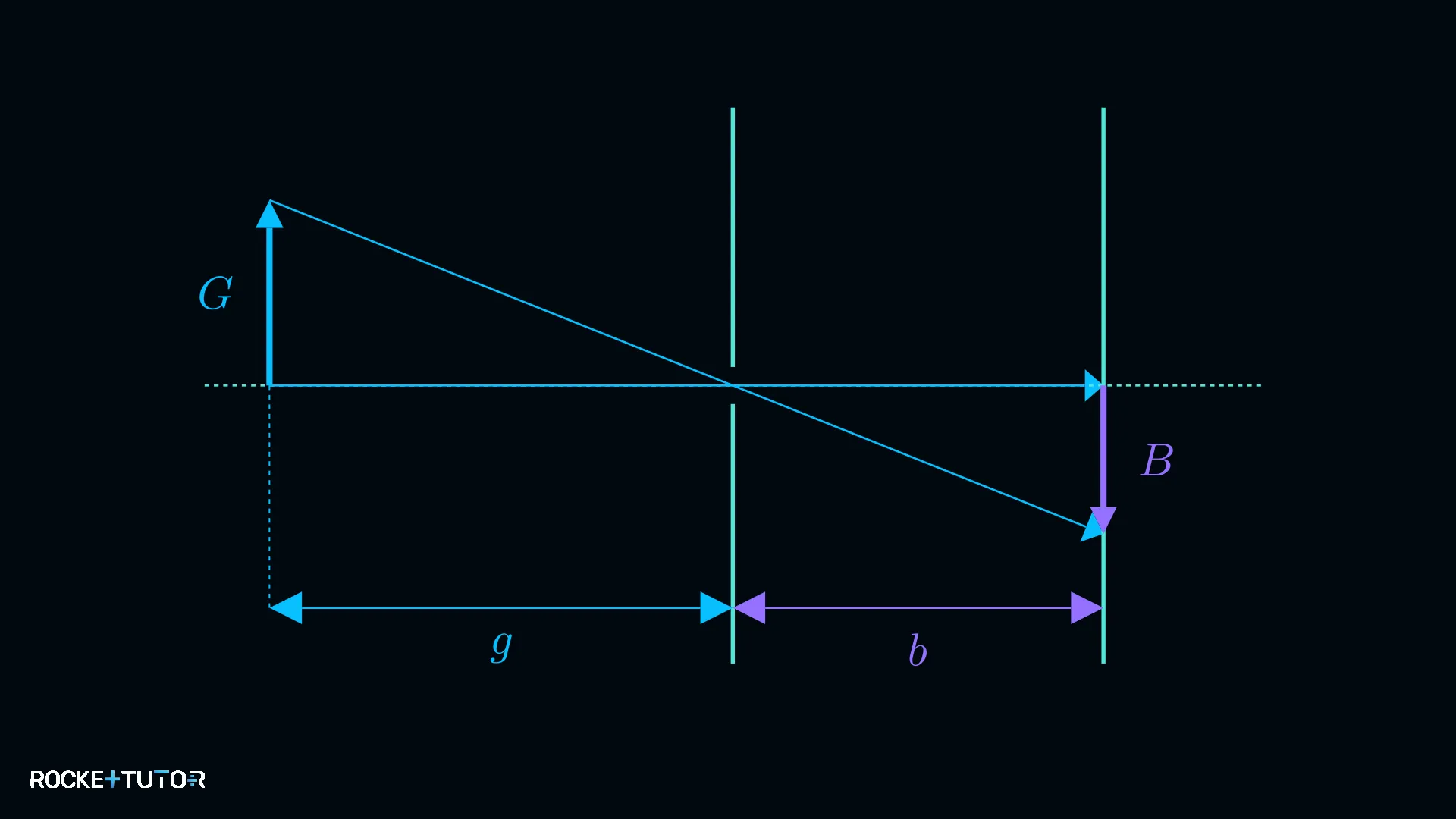

Um zu verstehen, warum das Bild in der Kamera auf dem Kopf steht, nutzen wir das Lichtstrahlmodell. In einer Zeichnung stellen wir den Gegenstand zur Vereinfachung oft als einen Pfeil dar.

Wir zeichnen nun schnurgerade Linien (die Lichtstrahlen) von der Spitze und vom Fuß des Pfeils genau durch das kleine Loch. Weil die Strahlen geradeaus fliegen müssen, kreuzen sie sich im Loch. Sie bilden eine X-Form! Der Strahl von der Spitze des Gegenstands landet unten auf dem Schirm. Der Strahl vom Fuß landet oben. Deshalb steht das Bild immer auf dem Kopf und ist seitenverkehrt.

In der Physik nutzen wir dafür feste Abkürzungen:

• $\textcolor{#08BFFF}{G}$: Der Gegenstand (z. B. ein Baum).
• $\textcolor{#08BFFF}{g}$: Die Gegenstandsweite (Abstand vom Gegenstand bis zum Loch).
• $\textcolor{#9570FF}{B}$: Das Bild auf dem Schirm.
• $\textcolor{#9570FF}{b}$: Die Bildweite (Abstand vom Loch bis zum Schirm).

Schritt-für-Schritt-Anleitung

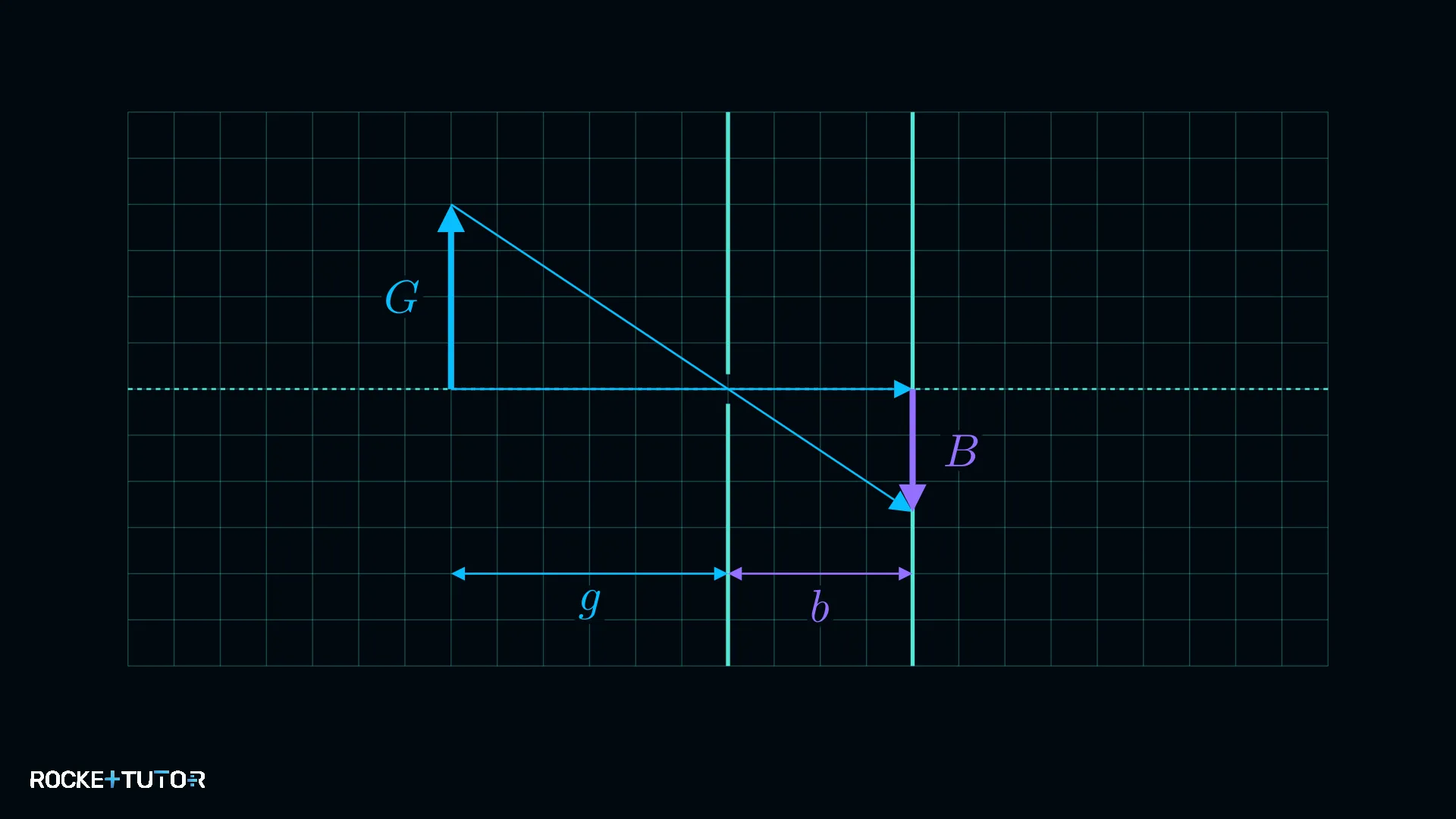

1. Zeichne eine waagerechte optische Achse, die Lochblende und den Schirm.
2. Zeichne den Gegenstand als aufrechten Pfeil im Abstand $g$ ein.
3. Ziehe gerade Randstrahlen von der Pfeilspitze und dem Fuß durch das Loch.
4. Zeichne das Bild als umgedrehten Pfeil zwischen den Strahlen ein.

Durchgerechnete Beispiele

Aufgabentyp 2: Wie verändert man die Bildgröße?

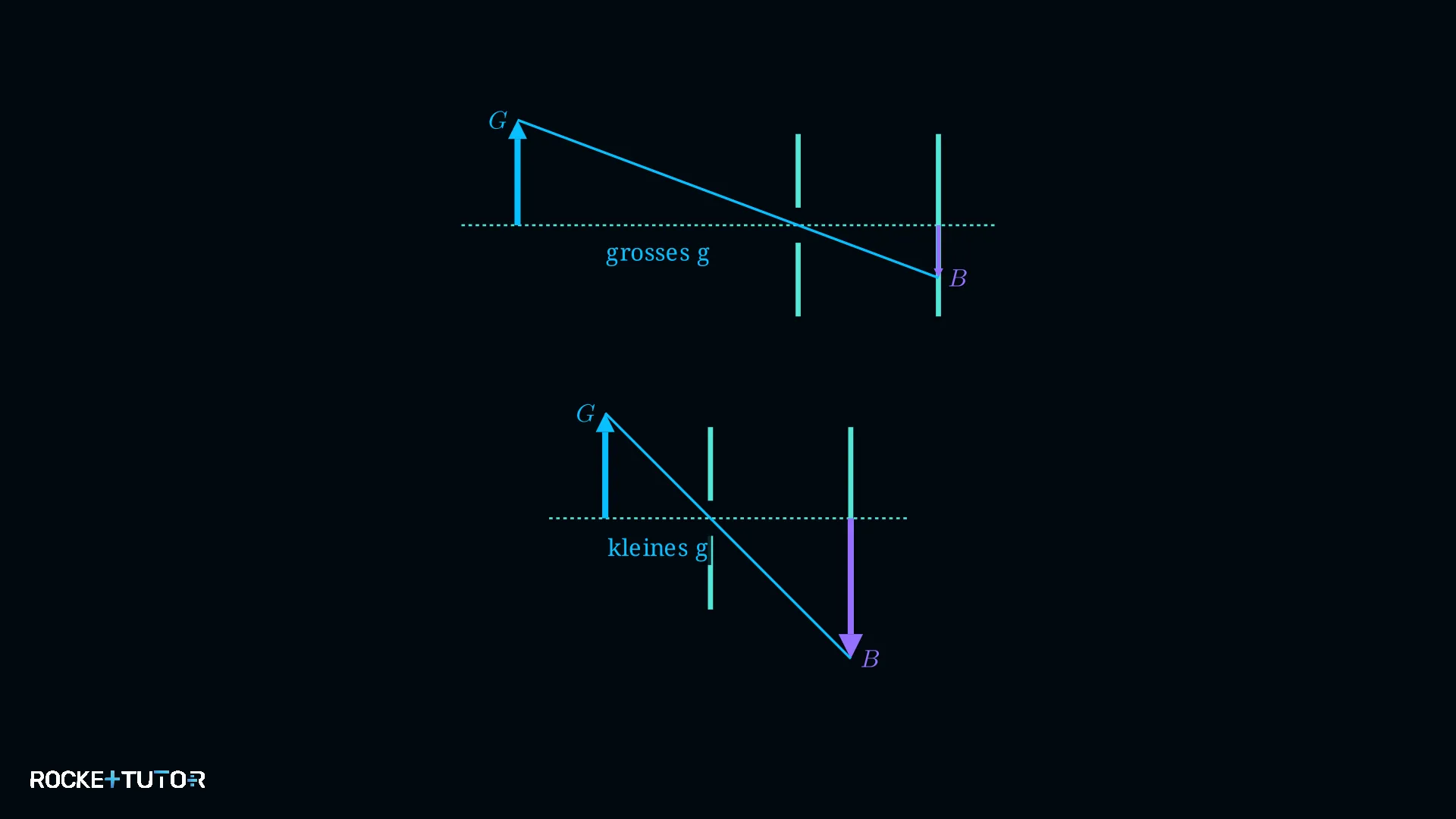

Du kannst die Größe des Bildes ($B$) ganz einfach verändern, indem du die Abstände anpasst. Stell dir vor, die Lichtstrahlen bilden ein Dreieck, das am Loch spitz zuläuft und danach wieder breiter wird.

• Gegenstand näher heranholen: Wenn du die Kamera näher an den Gegenstand bewegst, wird die Gegenstandsweite ($g$) kleiner. Die Lichtstrahlen fallen in einem steileren Winkel durch das Loch. Dadurch fächern sie sich dahinter weiter auf und das Bild ($B$) wird größer.
• Schirm weiter wegziehen: Wenn du die Kamera länger machst (z. B. indem du ein Papprohr herausziehst), vergrößerst du die Bildweite ($b$). Die Lichtstrahlen haben nach dem Loch mehr Platz, um sich weiter voneinander zu entfernen, bevor sie auf den Schirm treffen. Auch dadurch wird das Bild ($B$) größer.

Schritt-für-Schritt-Anleitung

1. Überprüfe, ob das Bild auf dem Schirm größer oder kleiner werden soll.
2. Um das Bild zu vergrößern, verringere die Gegenstandsweite (gehe näher heran).
3. Alternativ kannst du die Bildweite vergrößern (ziehe den Schirm weiter weg).
4. Um das Bild zu verkleinern, vergrößere die Gegenstandsweite oder verringere die Bildweite.

Durchgerechnete Beispiele

Wichtige Erkenntnisse

• Eine Lochkamera braucht ein sehr kleines Loch, damit das Bild scharf wird.
• Weil sich Licht geradlinig ausbreitet, kreuzen sich die Strahlen im Loch. Deshalb steht das Bild immer auf dem Kopf.
• Ein kleinerer Abstand zum Gegenstand ($\textcolor{#08BFFF}{g}$) oder ein größerer Abstand zum Schirm ($\textcolor{#9570FF}{b}$) macht das Bild größer.
