Magnetfelder gerader Leiter einfach erklärt: Linke-Faust-Regel

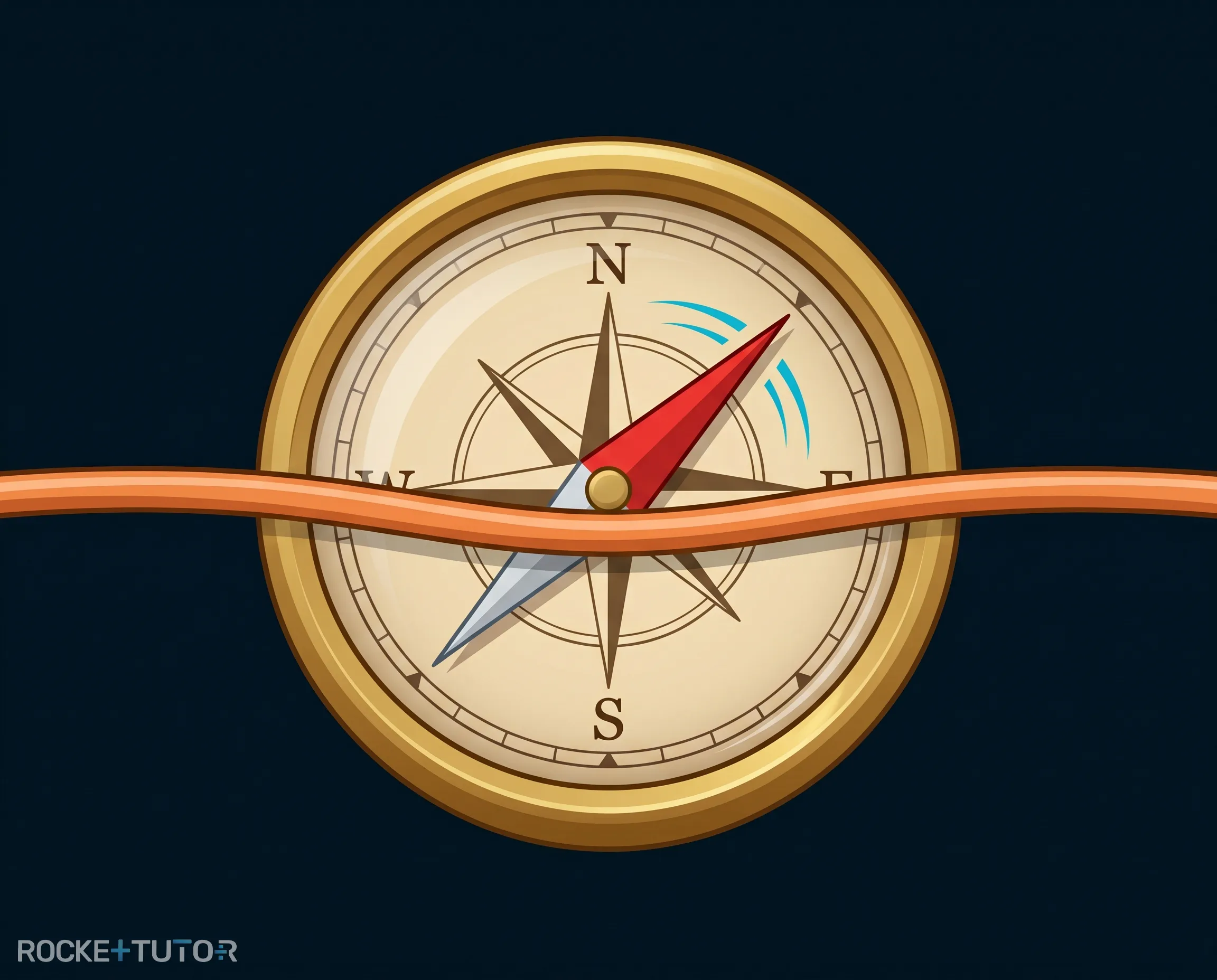

Stell dir vor, du bist ein Forscher im Jahr 1820. Damals dachten alle Wissenschaftler, dass Elektrizität und Magnete absolut nichts miteinander zu tun haben. Doch dann machte der dänische Physiker Hans Christian Ørsted eine zufällige Entdeckung: Er legte einen Kompass neben ein Stromkabel und schaltete den Strom ein. Plötzlich zuckte die Kompassnadel!

In diesem Moment wurde klar: Elektrischer Strom und Magnetismus gehören zusammen. In dieser Lektion wirst du alles über Magnetfelder gerader Leiter lernen, wie ein einfaches Kabel zum Magneten wird und wie du die Richtung dieses Magnetfelds mit deiner eigenen Hand vorhersagen kannst.

Vorwissen

• Elektronenfluss: Elektronen fließen in einem Stromkreis immer vom Minuspol zum Pluspol.

  Beispiel: Wenn du eine Batterie anschließt, wandern die Elektronen aus dem flachen Ende (-) heraus und fließen zum Ende mit dem kleinen Knopf (+).

• Magnetische Feldlinien: Unsichtbare Linien, die uns zeigen, wie ein Magnetfeld geformt ist und in welche Richtung die magnetische Kraft wirkt.

  Beispiel: Bei einem normalen Stabmagneten verlaufen die Feldlinien in Bögen vom Nordpol zum Südpol.

Aufgabentyp 1: Das Magnetfeld eines geraden Leiters

Seit Ørsteds Entdeckung wissen wir: Jeder elektrische Strom ist von einem Magnetfeld umgeben.

Wenn Elektronen durch ein gerades Kabel (einen Leiter) fließen, entsteht um dieses Kabel herum ein Magnetfeld. Dieses Magnetfeld sieht aber nicht aus wie bei einem normalen Stabmagneten. Es hat keine Enden.

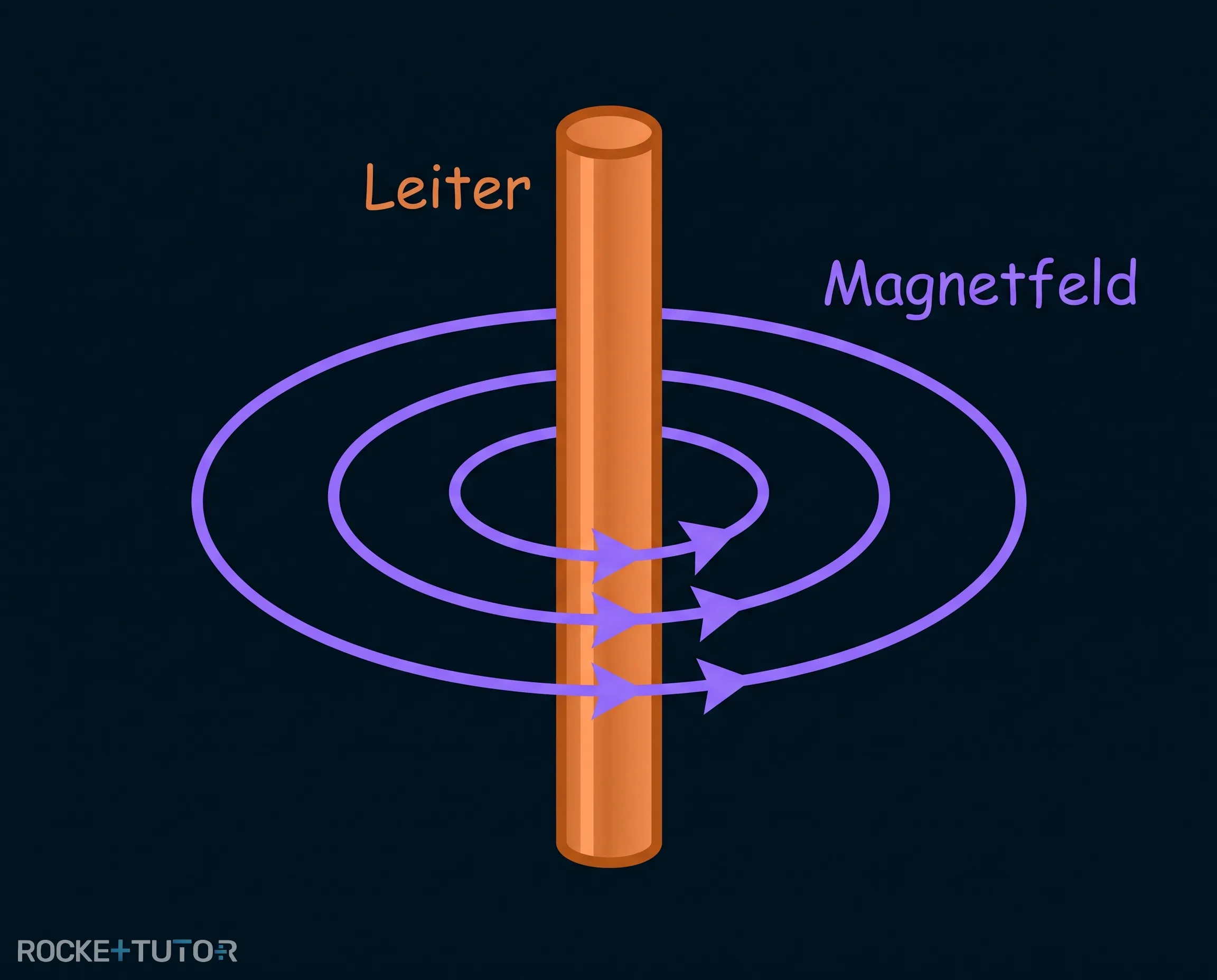

Stattdessen bildet das Magnetfeld geschlossene Kreise um das Kabel herum. Man nennt diese Kreise konzentrisch. Das bedeutet einfach, dass alle Kreise genau denselben Mittelpunkt haben – nämlich das Kabel. Stell dir vor, du wirfst einen Stein ins Wasser: Die kreisförmigen Wellen, die sich ausbreiten, sind konzentrisch.

Die Richtung dieses kreisförmigen Magnetfelds hängt davon ab, in welche Richtung der Strom fließt. Wenn man die Anschlüsse der Batterie vertauscht (also die Elektronen in die entgegengesetzte Richtung fließen lässt), dann dreht sich auch die Richtung des Magnetfelds genau um.

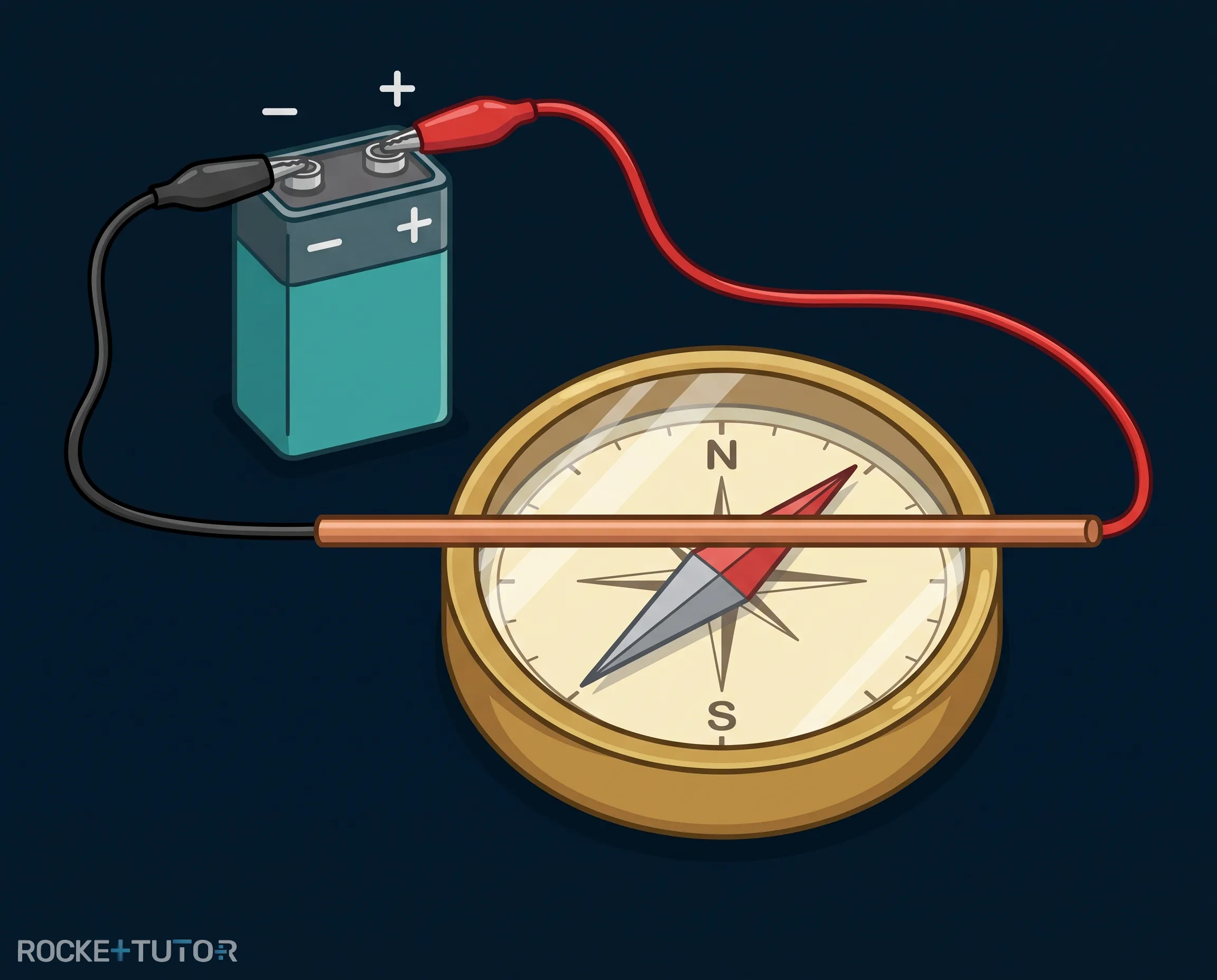

Experiment: Der Ørsted-Versuch

Zweck: Wir machen das unsichtbare Magnetfeld eines Stromkabels sichtbar.

Materialien: Eine Batterie, ein gerades Kabel, ein Kompass.

Durchführung:

1. Lege das gerade Kabel direkt über den Kompass, sodass es parallel zur Kompassnadel verläuft.

2. Schließe die Enden des Kabels an den Plus- und Minuspol der Batterie an.

3. Beobachte die Kompassnadel.

4. Vertausche nun die Anschlüsse an der Batterie (das Kabel vom Pluspol kommt an den Minuspol und umgekehrt) und beobachte die Nadel erneut.

Beobachtung: Sobald das Kabel an die Batterie angeschlossen ist, zuckt die Kompassnadel und dreht sich zur Seite. Wenn man die Anschlüsse an der Batterie vertauscht, dreht sich die Kompassnadel genau in die entgegengesetzte Richtung.

Erklärung: Der Elektronenfluss im Kabel erzeugt ein Magnetfeld. Dieses Feld ist stark genug, um den Kompass abzulenken. Das Vertauschen der Batteriepole beweist, dass sich die Richtung des Magnetfelds umkehrt, wenn die Elektronen in die andere Richtung fließen.

Aufgabentyp 2: Die Linke-Faust-Regel

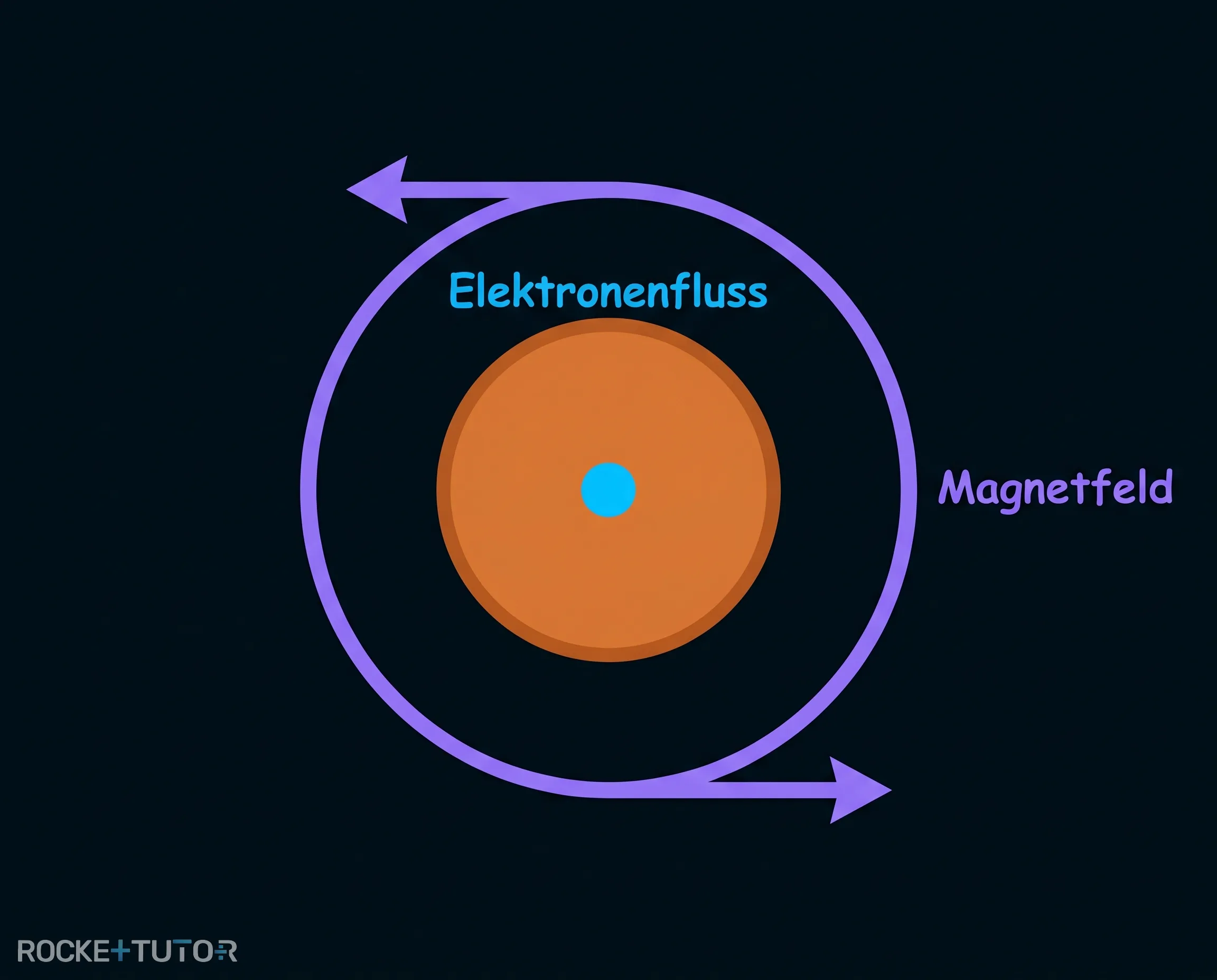

Wir wissen nun, dass das Magnetfeld kreisförmig ist. Aber drehen sich die Kreise im Uhrzeigersinn oder dagegen? Um das herauszufinden, gibt es einen einfachen Trick: Die Linke-Faust-Regel (oft auch Linke-Hand-Regel genannt).

Warum benutzen wir die linke Hand? Weil wir uns den Elektronenfluss ansehen, und Elektronen fließen vom Minuspol zum Pluspol.

So funktioniert die Regel:

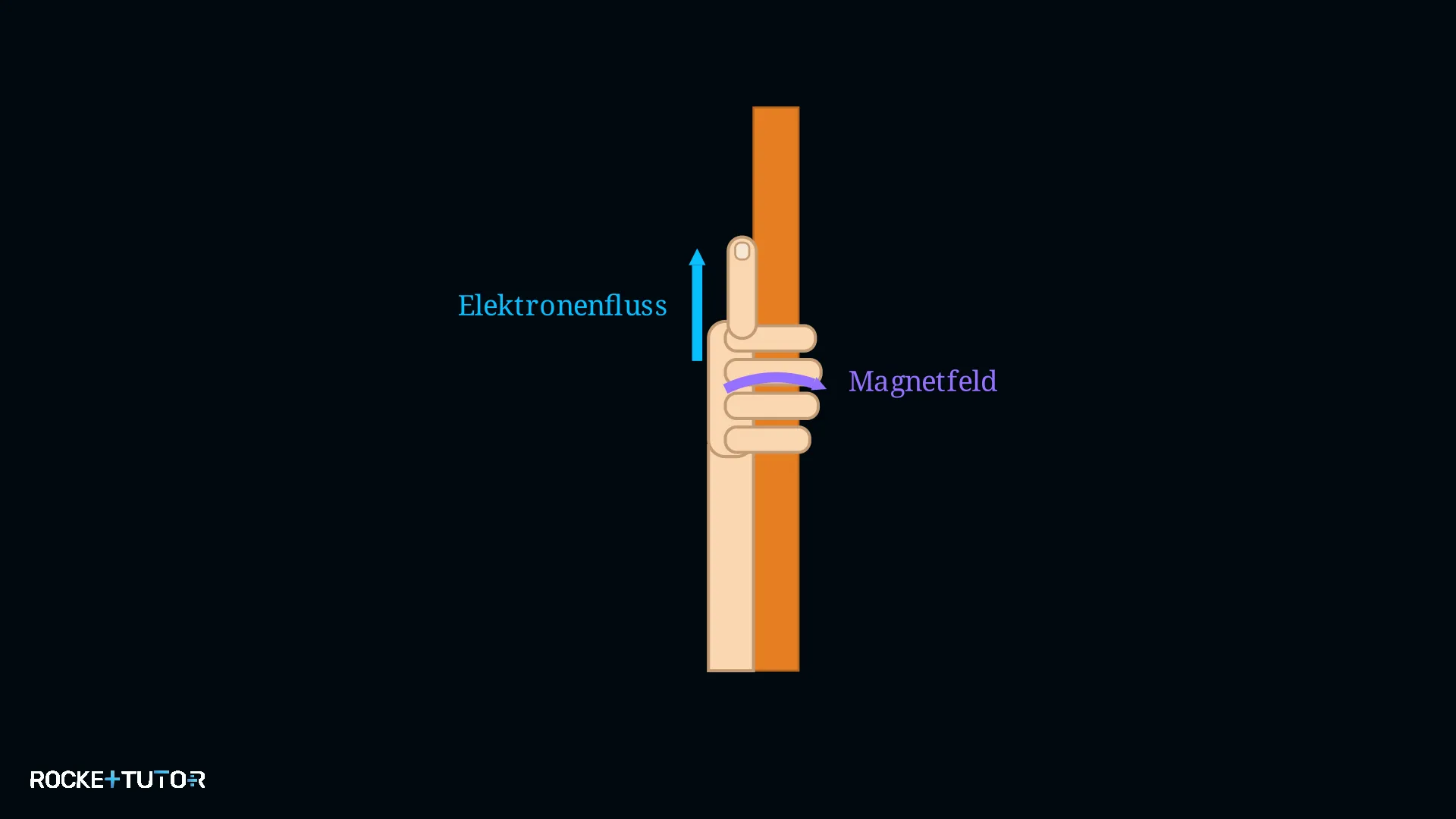

1. Forme mit deiner linken Hand eine Faust und strecke den Daumen gerade aus (wie bei einem 'Daumen hoch').

2. Der ausgestreckte Daumen zeigt in die Richtung des Elektronenflusses (also dorthin, wo die Elektronen hinfließen, in Richtung Pluspol).

3. Die gekrümmten Finger deiner Faust zeigen dir nun automatisch die Richtung der kreisförmigen Magnetfeldlinien an.

Wenn du also weißt, wo der Minuspol und wo der Pluspol ist, kannst du mit deiner linken Hand immer vorhersagen, wie das Magnetfeld verläuft.

Schritt-für-Schritt-Anleitung

1. Pole und Elektronenfluss finden: Finde heraus, wo der Minuspol (-) und wo der Pluspol (+) ist. Die Elektronen fließen immer vom Minuspol zum Pluspol.
2. Den Daumen ausrichten: Nimm deine linke Hand. Richte den ausgestreckten Daumen genau in die Richtung, in die die Elektronen fließen.
3. Die Finger ablesen: Schau dir an, wie sich deine restlichen Finger krümmen. Diese Krümmung ist die Richtung der Magnetfeldlinien.

Durchgerechnete Beispiele

Wichtige Erkenntnisse

• Jeder elektrische Strom erzeugt ein Magnetfeld.
• Das Magnetfeld um ein gerades Kabel besteht aus geschlossenen, konzentrischen Kreisen.
• Kehrt man die Stromrichtung um, kehrt sich auch die Richtung des Magnetfelds um.
• Linke-Faust-Regel: Der linke Daumen zeigt in Richtung des Elektronenflusses (Minus nach Plus), die gekrümmten Finger zeigen die Richtung des Magnetfelds.
