Magnetfelder in der Forschung einfach erklärt: Linsen & Fallen

In der modernen Physik spielen Magnetfelder in der Forschung eine entscheidende Rolle, wenn es darum geht, die kleinsten Bausteine unserer Welt zu untersuchen. Stell dir vor, du möchtest ein einzelnes, winziges Teilchen – wie ein Elektron – festhalten, um es genau zu untersuchen. Wenn du es in eine normale Kiste sperrst, würde es sofort gegen die Wand prallen und verloren gehen. Wie fängt man also etwas ein, das man nicht berühren darf?

Die Antwort liegt in unsichtbaren Kraftfeldern! In der modernen Forschung nutzen Physiker geschickte Kombinationen aus Magnetfeldern und elektrischen Feldern, um geladene Teilchen wie von Geisterhand zu lenken, zu fokussieren und sogar an einem Ort einzusperren. In dieser Lektion schauen wir uns an, wie diese faszinierenden Werkzeuge funktionieren.

Vorwissen

• Lorentzkraft: Bewegte Ladungen werden in einem Magnetfeld abgelenkt und auf eine Kreisbahn gezwungen.

  Beispiel: Ein Elektron fliegt in ein Magnetfeld und beschreibt eine Kurve.

• Elektrische Kraft: Gleiche Ladungen stoßen sich ab, ungleiche ziehen sich an.

  Beispiel: Ein negativ geladenes Elektron wird von einer negativ geladenen Metallplatte weggedrückt.

Aufgabentyp 1: Fokussierung von Elektronenstrahlen mit magnetischen Linsen

Um Magnetfelder in der Forschung richtig einzusetzen, müssen wir verstehen, wie sie Teilchenbahnen verändern. Lichtstrahlen können wir mit einer Glaslinse bündeln und vergrößern. Da sich Elektronen im Vakuum einfach geradlinig fortbewegen, brauchen wir für sie eine andere Art von Linse: eine magnetische Linse.

Das Problem mit gleichmäßigen Feldern:

Wenn wir ein gleichmäßiges (homogenes) Magnetfeld nutzen – zum Beispiel durch zwei große Spulen (Helmholtz-Spulen) – werden die Elektronen auf spiralförmige Bahnen gezwungen. Wenn die Elektronen einen Schatten werfen (wie bei einer Schattenkreuzröhre), wird dieser Schatten durch das Magnetfeld zwar scharf fokussiert, aber er wird verdreht und verkleinert. Ein gleichmäßiges Feld kann also keine vergrößerten Bilder erzeugen.

Die Lösung für scharfe, vergrößerte Bilder:

Um Elektronen wie mit einer Lupe zu vergrößern, benötigen Forscher ein ungleichmäßiges (inhomogenes), aber perfekt rotationssymmetrisches Magnetfeld.

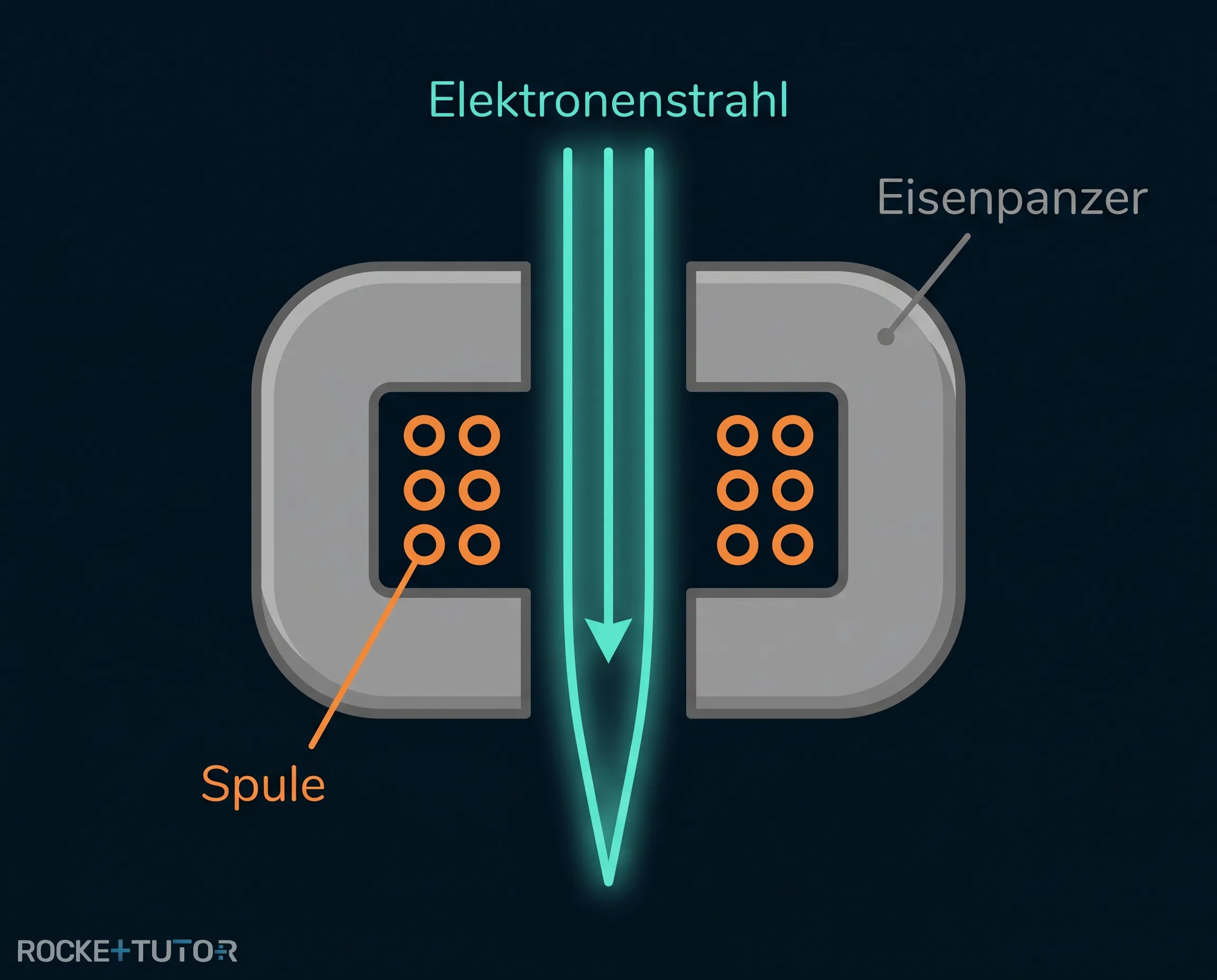

Dafür bauen sie eine kleine Spule und packen sie fast vollständig in einen Eisenpanzer ein. Das Eisen bündelt das Magnetfeld extrem stark und konzentriert es auf einen winzigen Raum in der Mitte. Wenn die Elektronen durch dieses spezielle Feld fliegen, werden sie so abgelenkt, dass ein scharfes und vergrößertes Bild entsteht – genau wie bei einem Elektronenmikroskop!

Aufgabentyp 2: Teilchenspeicherung in der Penning-Falle

Ein weiteres wichtiges Einsatzgebiet für Magnetfelder in der Forschung ist das Festhalten von Teilchen. In der Forschung möchte man oft ein einzelnes geladenes Teilchen (wie ein Elektron oder Ion) extrem genau untersuchen, zum Beispiel um seine Masse zu bestimmen. Dafür muss man es an einem Ort einsperren, ohne dass es die Wände berührt. Das Gerät, das dies möglich macht, heißt Penning-Falle.

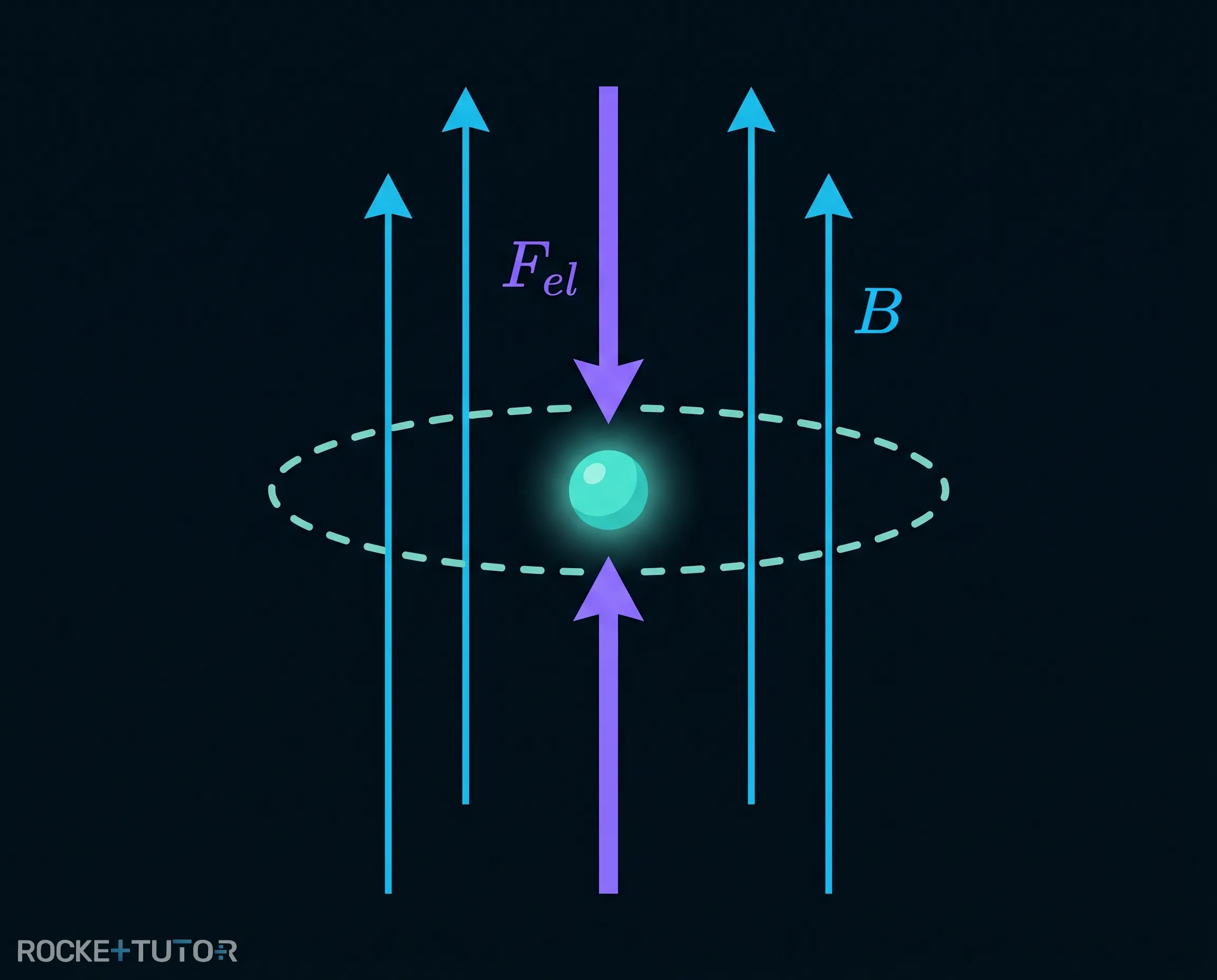

Die Falle nutzt einen cleveren Trick aus zwei verschiedenen Feldern, um das Teilchen in allen Richtungen festzuhalten:

• Die Seitenwände (Das Magnetfeld):

  Ein starkes, zeitlich konstantes und gleichmäßiges Magnetfeld durchdringt die Falle von unten nach oben. Wenn das Teilchen versucht, zur Seite zu entkommen, wirkt die Lorentzkraft. Sie zwingt das Teilchen auf eine ständige Kreisbahn. Es ist also seitlich gefangen.

• Der Deckel und Boden (Das elektrische Feld):

  Auf seiner Kreisbahn könnte das Teilchen immer noch nach oben oder unten (entlang der Magnetfeldlinien) entwischen, da dort keine Lorentzkraft wirkt. Deshalb fügt man ein konstantes, ungleichmäßiges elektrisches Feld hinzu.

Die Elektroden oben und unten in der Falle sind genauso geladen wie das Teilchen. Wenn es nach oben oder unten driftet, wird es durch die elektrische Kraft sofort wieder in die Mitte zurückgedrückt.

Durch die Kombination aus der seitlichen magnetischen Einsperrung und dem vertikalen elektrischen Zurückdrücken bleibt das Teilchen fast völlig ungestört in der Mitte der Falle schweben!

Wichtige Erkenntnisse

• Magnetische Linsen: Gleichmäßige Magnetfelder verkleinern und verdrehen Bilder nur. Für scharfe, vergrößerte Bilder braucht man ungleichmäßige Felder, die durch kleine, eisenummantelte Spulen erzeugt werden.
• Penning-Falle: Sperrt einzelne geladene Teilchen für Präzisionsmessungen ein.
• Das homogene Magnetfeld zwingt das Teilchen auf eine Kreisbahn und verhindert das seitliche Entkommen.
• Das inhomogene elektrische Feld drückt das Teilchen zurück in die Mitte und verhindert das Entkommen nach oben oder unten.
