Nachweis von Strahlung einfach erklärt: Messung & Geräte

Wir können radioaktive Strahlung weder sehen, riechen noch fühlen. Sie ist für unsere Sinne völlig unsichtbar. Wie können wir also wissen, ob sie überhaupt da ist?

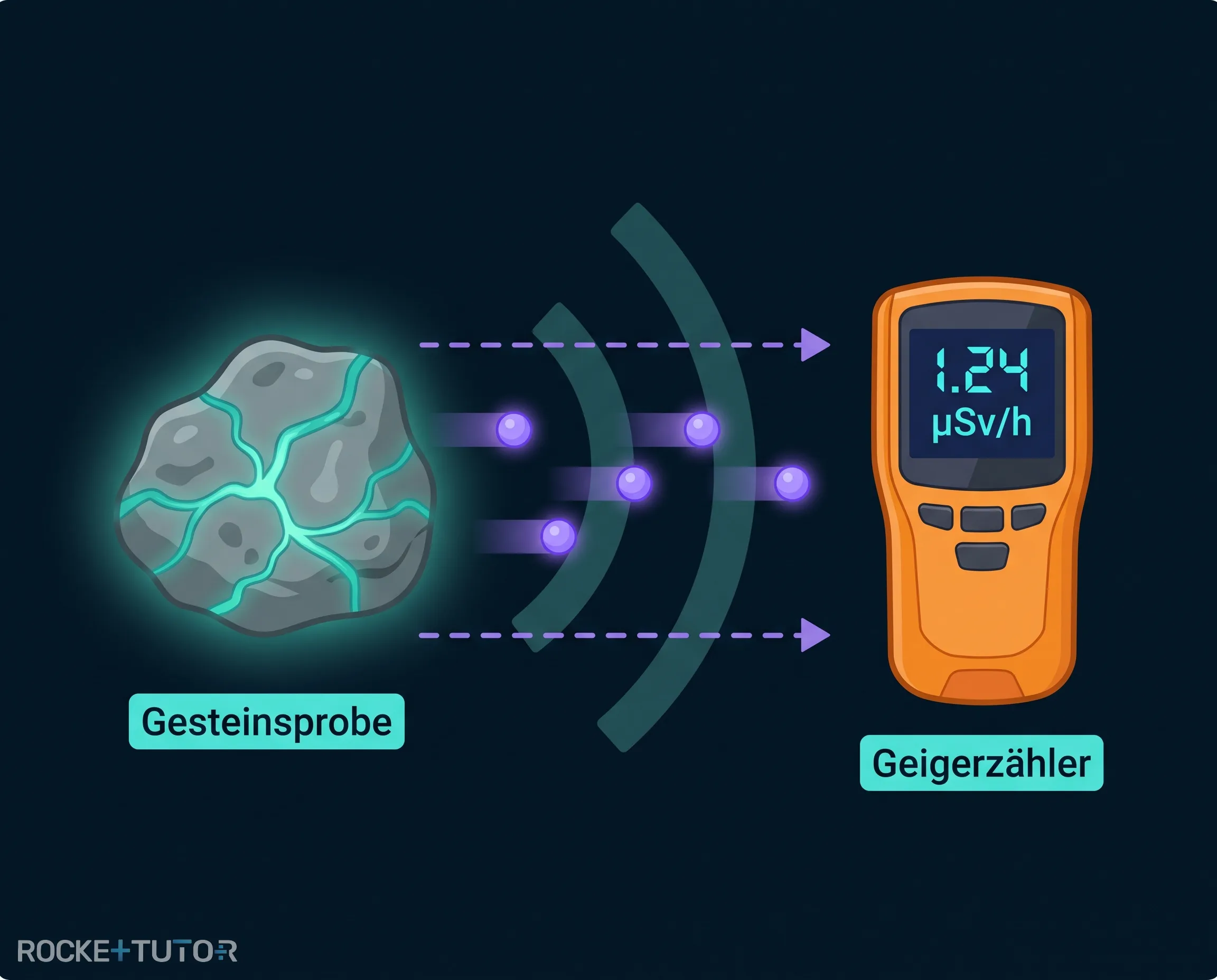

Zum Glück haben Physiker clevere Geräte erfunden, die genau das können! In diesem Artikel lernst du, wie ein Geigerzähler unsichtbare Teilchen in hörbare „Knack“-Geräusche verwandelt und wie eine Nebelkammer die Flugbahnen der Strahlung wie kleine Kondensstreifen sichtbar macht. Außerdem schauen wir uns an, wie man misst, wie viel Strahlung wir im Alltag abbekommen.

Vorwissen

• Ionisierende Strahlung: Energiereiche Strahlung (wie Alpha-, Beta- oder Gammastrahlung), die Elektronen aus Atomen herausschlagen kann. Beispiel: Wenn Betastrahlung auf ein Luftatom trifft, kann sie es ionisieren.
• Ionen: Atome, die Elektronen verloren haben und dadurch elektrisch positiv geladen sind. Beispiel: Ein neutrales Heliumatom verliert ein Elektron und wird zu einem positiven Ion.

Aufgabentyp 1: Geigerzähler und Nebelkammer

Da wir Strahlung nicht direkt sehen können, nutzen wir ihre Eigenschaften aus, um sie nachzuweisen. Die wichtigste Eigenschaft ist, dass sie Atome ionisieren kann.

Das Geiger-Müller-Zählrohr

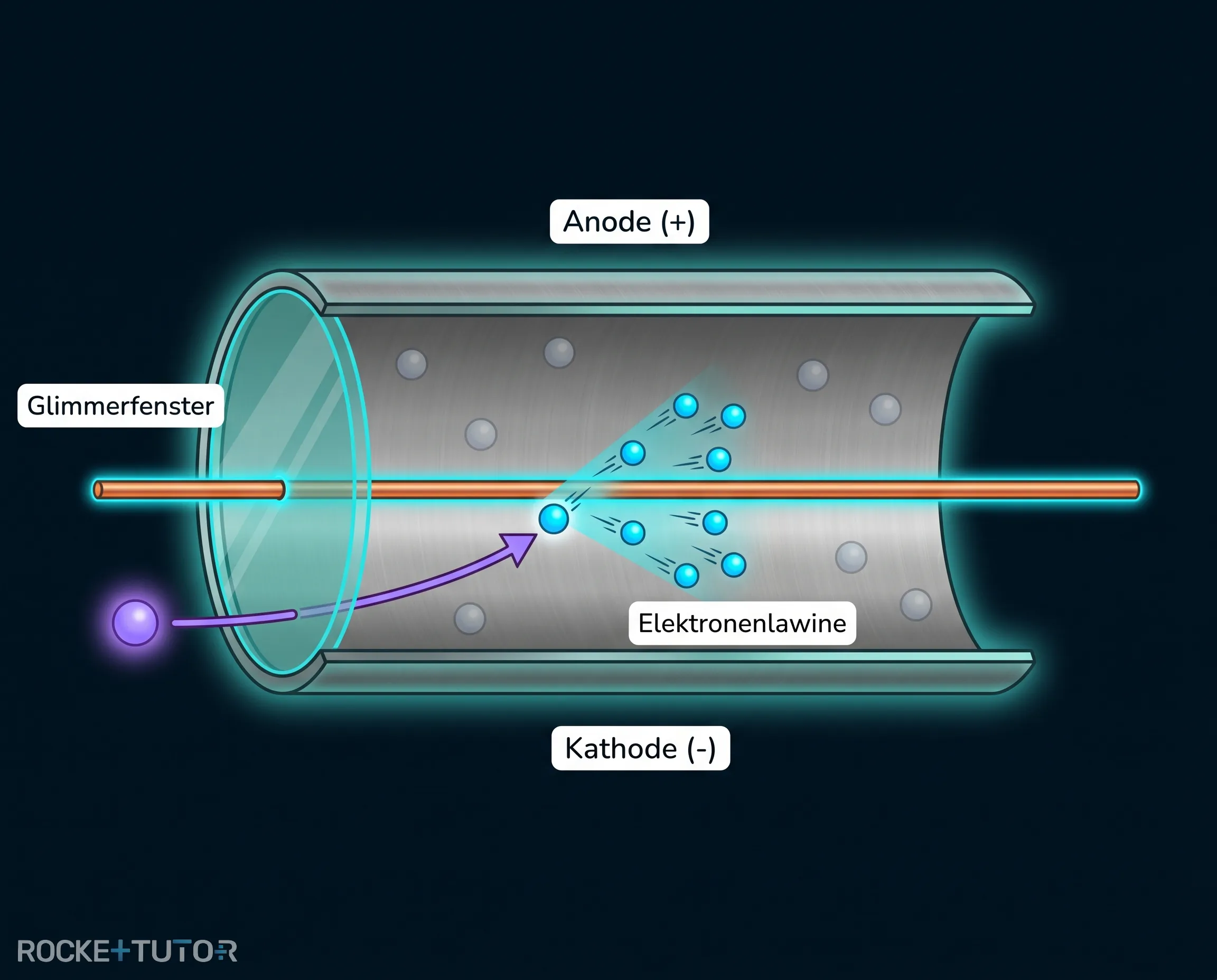

Ein Geigerzähler besteht aus einem zylindrischen Metallrohr mit einem dünnen Draht in der Mitte. Im Inneren befindet sich ein Gas unter niedrigem Druck. Zwischen dem Rohr und dem Draht liegt eine hohe elektrische Spannung an (ca. $400 \text{ V}$).

Wenn ionisierende Strahlung durch ein dünnes Fenster (das Glimmerfenster) in das Rohr eindringt, trifft sie auf ein Gasatom und schlägt ein Elektron heraus. Weil der Draht in der Mitte stark positiv geladen ist, zieht er das negative Elektron extrem schnell an. Auf dem Weg dorthin prallt das Elektron gegen weitere Gasatome und schlägt noch mehr Elektronen heraus. Das nennt man eine Elektronenlawine.

Wenn all diese Elektronen auf den Draht treffen, entsteht ein kurzer elektrischer Stromimpuls. Das Gerät verstärkt diesen Impuls und macht ihn als „Knack“-Geräusch hörbar.

Die Nebelkammer

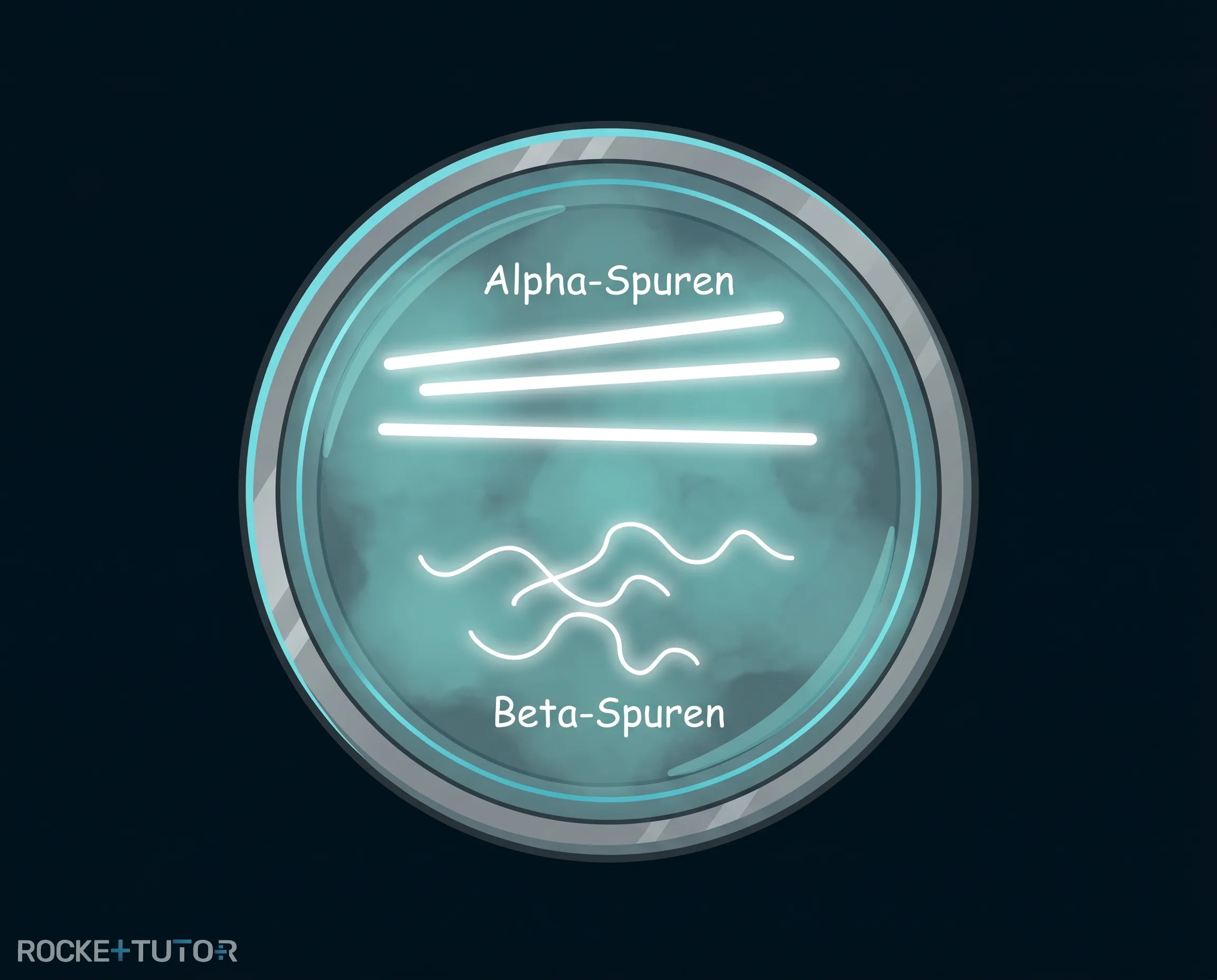

Während der Geigerzähler nur „zählt“, macht die Nebelkammer die Strahlung wirklich sichtbar. Sie ist mit Luft und Alkoholdampf gefüllt. Durch starke Kühlung ist die Luft mit dem Dampf übersättigt – er möchte eigentlich flüssig werden, braucht aber einen Auslöser.

Wenn geladene Teilchen (wie Alpha- oder Betastrahlung) hindurchfliegen, ionisieren sie die Luftatome auf ihrem Weg. Der Alkoholdampf nutzt diese Ionen als Kondensationskeime und bildet winzige Tröpfchen. So entsteht eine sichtbare Nebelspur – ganz ähnlich wie der Kondensstreifen eines Flugzeugs am Himmel!

Wichtig: Gammastrahlung hat keine elektrische Ladung und besteht nicht aus Teilchen. Sie saust einfach durch die Kammer, ohne den Alkohol zum Kondensieren anzuregen, und hinterlässt daher keine sichtbaren Spuren.

Aufgabentyp 2: Strahlendosis und Hintergrundrate

Wenn du einen Geigerzähler einschaltest, wird er ab und zu knacken, selbst wenn du keine radioaktive Probe in der Nähe hast. Ist das Gerät kaputt? Nein!

Zählrate und Nullrate

Die Zählrate gibt an, wie viele Impulse (Knacks) das Gerät pro Sekunde misst. Sie zeigt dir die aktuelle Stärke der Strahlung.

Die Nullrate (oder Hintergrundrate) ist die Zählrate, die immer und überall vorhanden ist. Sie entsteht durch natürliche Strahlung aus dem Weltall (kosmische Strahlung) und aus Gesteinen im Boden. Wenn wir die Strahlung eines bestimmten Objekts messen wollen, müssen wir diese Nullrate immer vom Ergebnis abziehen.

Die Strahlendosis messen

Die Zählrate ist wie der Tacho in einem Auto – sie zeigt dir, was genau jetzt passiert. Aber oft wollen wir wissen, wie viel Strahlung ein Mensch über einen ganzen Tag oder Monat insgesamt abbekommen hat. Diese angesammelte Menge nennt man Dosis. Das ist vergleichbar mit dem Kilometerzähler im Auto.

Um die Dosis zu messen, nutzen Menschen, die beruflich mit Strahlung arbeiten (wie Ärzte oder Mitarbeiter im Kernkraftwerk), ein Dosimeter.

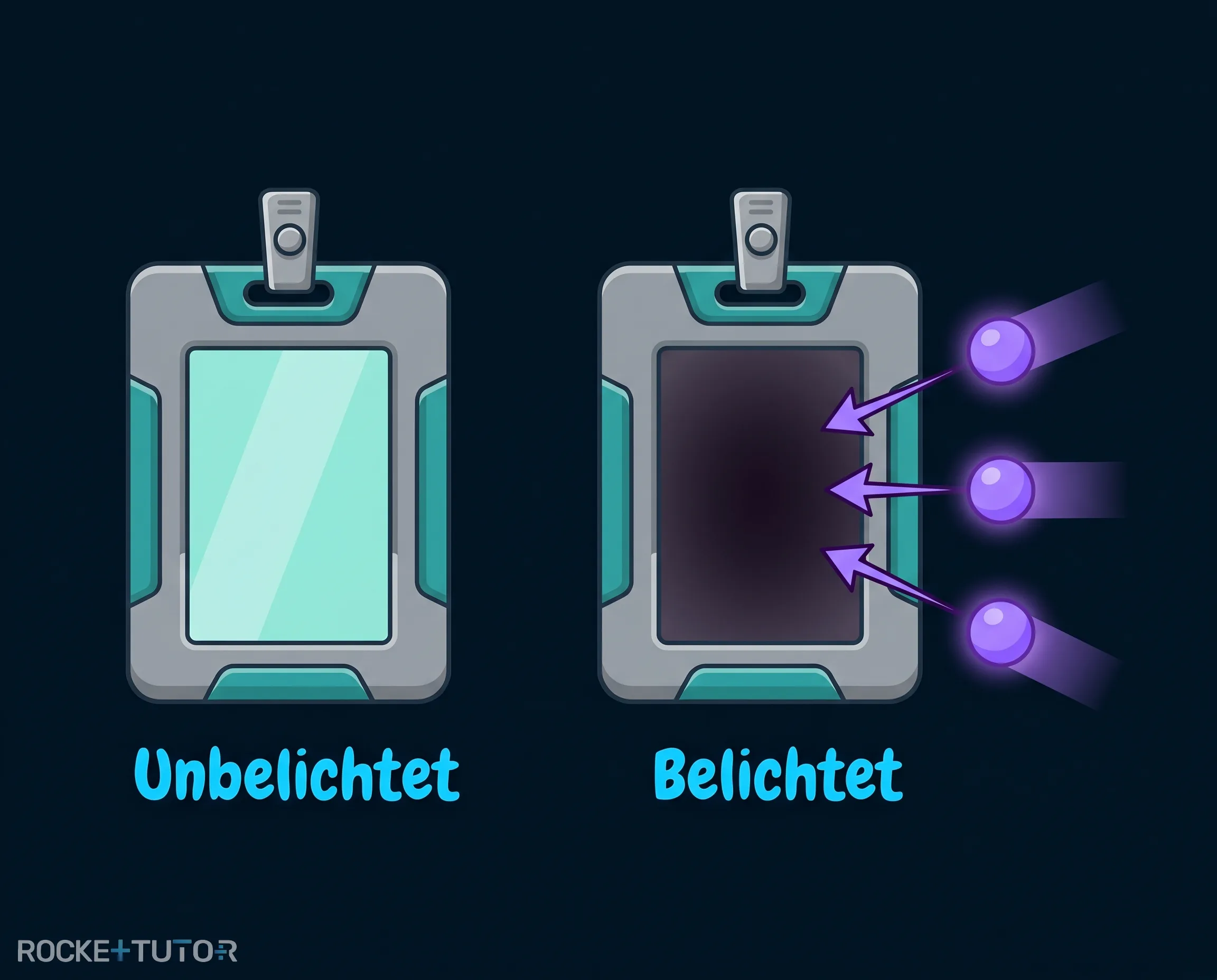

Ein sehr bekanntes Gerät ist das Filmdosimeter. Es enthält einen kleinen fotografischen Film in einem Plastikgehäuse. Ionisierende Strahlung schwärzt diesen Film. Je dunkler der Film am Ende des Monats ist, desto höher war die aufgenommene Strahlendosis. So wird sichergestellt, dass niemand gefährliche Grenzwerte überschreitet.

Schritt-für-Schritt-Anleitung

Wenn wir die Strahlung eines bestimmten Gegenstands messen wollen, verfälscht die natürliche Hintergrundstrahlung unser Ergebnis. So berechnest du den echten Wert:

1. Nullrate bestimmen: Miss die Impulse ohne Objekt und teile sie durch die Zeit, um die Rate in $\text{1/s}$ zu erhalten.
2. Gesamte Zählrate messen: Lege das Objekt vor das Messgerät, miss die Impulse und berechne die Rate in $\text{1/s}$.
3. Netto-Zählrate berechnen: Ziehe die Nullrate von der gesamten Zählrate ab, um die reine Objektstrahlung zu erhalten.

Durchgerechnete Beispiele

Beispiel 1

Aufgabe

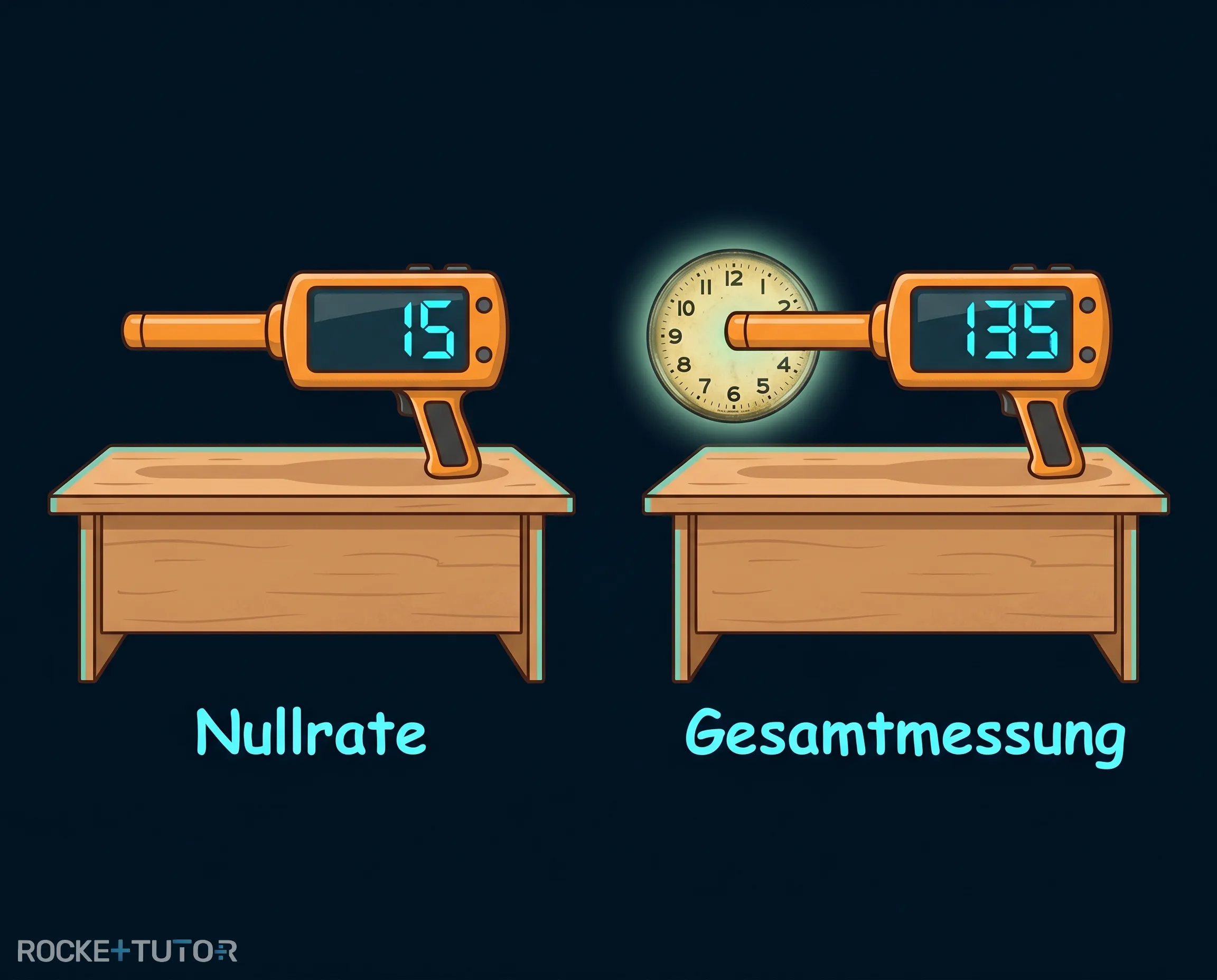

Ein Schüler möchte die Strahlung eines alten Ziffernblatts messen. Zuerst misst er die natürliche Hintergrundstrahlung im Raum und zählt $15 \text{ Impulse}$ in $30 \text{ Sekunden}$. Danach legt er das Ziffernblatt vor das Zählrohr und misst $135 \text{ Impulse}$ in $30 \text{ Sekunden}$.

Berechne die Netto-Zählrate des Ziffernblatts in Impulsen pro Sekunde ($\text{1/s}$).

Lösung Schritt für Schritt

Fortschritt

3 / 3

1. 1
   Schritt 1
   Nullrate bestimmen

   Wir berechnen die Nullrate (Hintergrundstrahlung) pro Sekunde. $\text{Nullrate} = \frac{15}{30 \text{ s}}$ $= 0.5 \text{ 1/s}$

2. 2
   Schritt 2
   Gesamte Zählrate messen

   Wir berechnen die Rate mit dem Ziffernblatt. $\text{Gesamte Zählrate} = \frac{135}{30 \text{ s}}$ $= 4.5 \text{ 1/s}$

3. 3
   Schritt 3 · Ergebnis
   Netto-Zählrate berechnen

   Wir ziehen die Nullrate von der gesamten Zählrate ab. $\text{Netto-Zählrate} = 4.5 \text{ 1/s} - 0.5 \text{ 1/s}$ $= 4.0 \text{ 1/s}$

Ergebnis:

Die Netto-Zählrate des Ziffernblatts beträgt $4.0 \text{ 1/s}$. Der Wert ist positiv und deutlich höher als die Nullrate, was logisch ist, da das Ziffernblatt eine zusätzliche Strahlungsquelle darstellt.

Wichtige Erkenntnisse

• Geiger-Müller-Zählrohr: Weist Strahlung durch eine Elektronenlawine in einem Gas nach und erzeugt Stromimpulse („Knacks“).
• Nebelkammer: Macht die Bahnen von Alpha- und Betastrahlung durch kondensierenden Alkoholdampf sichtbar. Gammastrahlung hinterlässt keine Spur.
• Nullrate: Die natürliche Hintergrundstrahlung, die immer vorhanden ist.
• Dosimeter: Misst die über einen längeren Zeitraum angesammelte Strahlendosis (z. B. durch Schwärzung eines Fotofilms).
