Was ist die optische Abbildung mit Linsen?

Die optische Abbildung mit Linsen beschreibt, wie Lichtstrahlen durch eine Linse (z. B. eine Sammellinse) gebrochen und neu zusammengesetzt werden, um ein Bild eines Gegenstands zu erzeugen. Je nach Abstand des Gegenstands zur Linse entsteht ein vergrößertes, verkleinertes oder gar kein reelles Bild.

Wie berechnet man die Bildgröße bei einer Linse?

Du nutzt dafür die Vergrößerungsformel : B / G = b / g . Dabei steht B für die Bildgröße, G für die Gegenstandsgröße, b für die Bildweite und g für die Gegenstandsweite. Setze die bekannten Werte ein und löse die Gleichung nach der gesuchten Größe auf.

Was passiert, wenn eine Linse in der Mitte zerbricht?

Wenn eine Linse zerbricht oder zur Hälfte abgedeckt wird, entsteht immer noch ein vollständiges Bild des Gegenstands. Jeder Punkt der verbleibenden Linse fängt weiterhin Lichtstrahlen ein. Das Bild wird lediglich lichtschwächer und dunkler, da insgesamt weniger Lichtstrahlen gebündelt werden.

Wann entsteht bei einer Sammellinse kein Bild mehr?

Es entsteht kein reelles Bild mehr auf einem Schirm, wenn der Gegenstand näher als die einfache Brennweite (f) an der Linse steht. In diesem Fall laufen die Lichtstrahlen hinter der Linse auseinander und können sich nicht mehr in einem Bildpunkt treffen.

Optische Abbildung mit Linsen berechnen

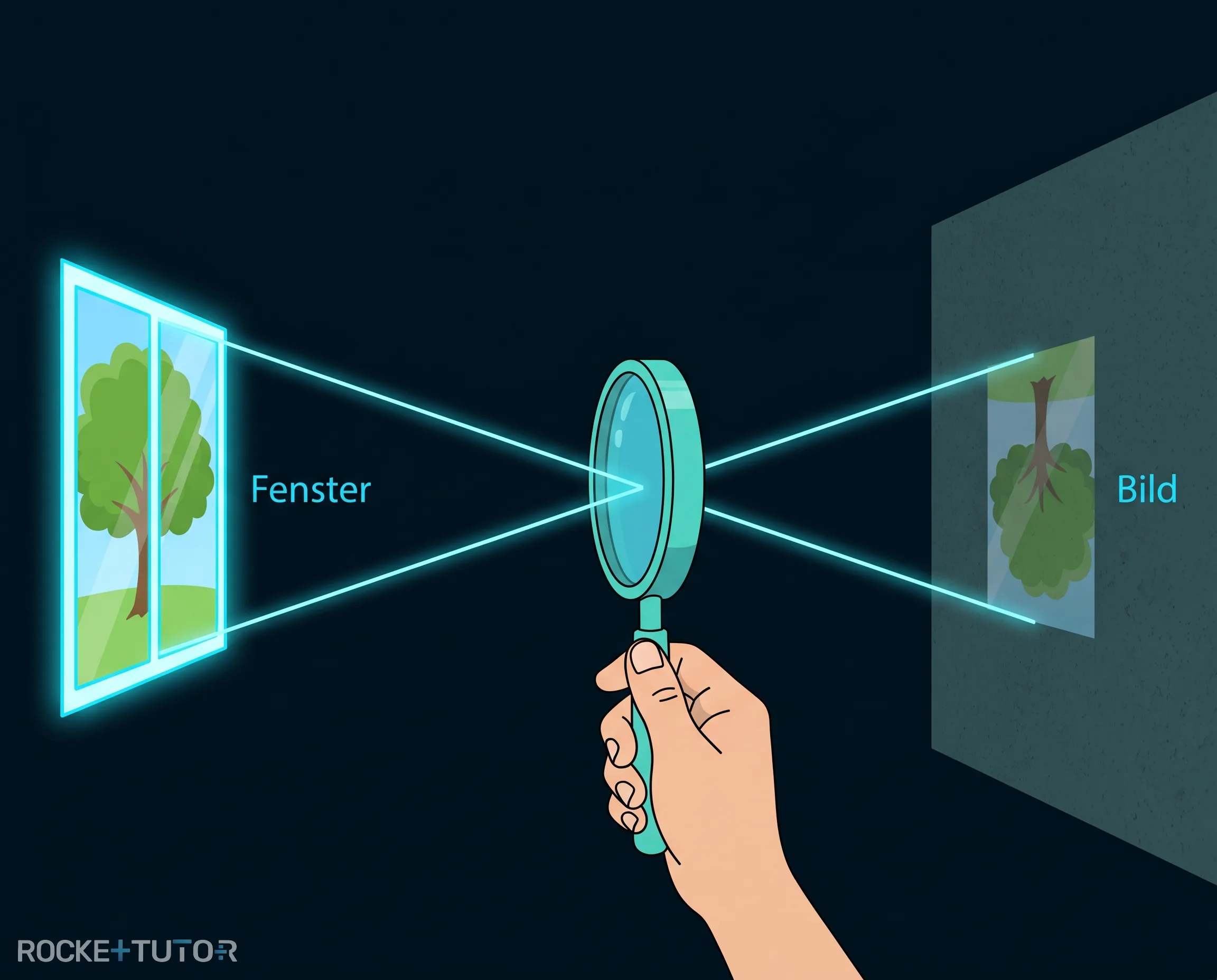

Die optische Abbildung mit Linsen ist ein faszinierendes Thema in der Physik, das uns im Alltag ständig begegnet. Hast du schon einmal eine Lupe vor ein helles Fenster gehalten und das Licht auf eine dunkle Wand im Zimmer gelenkt?

Wenn du den Abstand genau richtig wählst, erscheint plötzlich ein perfektes, auf dem Kopf stehendes Bild der Welt draußen auf deiner Tapete! Linsen sind wie kleine Zaubergläser, die Lichtstrahlen einfangen und neu zusammensetzen. In dieser Lektion lernst du, wie du genau vorhersagen und berechnen kannst, wo und in welcher Größe ein solches Bild entsteht.

Vorwissen

Hauptstrahlen: Lichtstrahlen, deren Weg durch die Linse bekannt ist (Parallelstrahl, Mittelpunktstrahl, Brennpunktstrahl). Beispiel: Der Parallelstrahl verläuft parallel zur optischen Achse und wird durch die Linse zum Brennpunktstrahl.
Formelzeichen der Optik: Variablen zur Beschreibung von Abständen und Größen. Beispiel: $\textcolor{#08BFFF}{g}$ steht für die Gegenstandsweite (Abstand des Objekts zur Linse) und $\textcolor{#9570FF}{b}$ für die Bildweite (Abstand des Bildes zur Linse).

Aufgabentyp 1: Bilder zeichnen und berechnen

Wenn ein Gegenstand (wie eine Kerze) vor einer Sammellinse steht, entsteht auf der anderen Seite ein Bild. Wir können herausfinden, wie groß dieses Bild ist. Dafür gibt es zwei Wege: Wir können den Weg der Lichtstrahlen exakt zeichnen, oder wir können die Größe mit einer Formel berechnen.

Die wichtigste mathematische Regel dafür lautet: Das Verhältnis von Bildgröße zu Gegenstandsgröße ist exakt genauso groß wie das Verhältnis von Bildweite zu Gegenstandsweite. Wenn das Bild also doppelt so weit von der Linse entfernt ist wie der Gegenstand, ist das Bild auch doppelt so groß.

Schritt-für-Schritt-Anleitung

Werte notieren: Lies die Aufgabe genau und schreibe auf, welche Werte gegeben sind und welcher Wert gesucht wird.
Zeichnerische Lösung: Zeichne die optische Achse und die Linse. Markiere die Brennpunkte. Zeichne den Gegenstand im richtigen Abstand ein und nutze mindestens zwei Hauptstrahlen, um den Bildpunkt zu finden.
Rechnerische Lösung: Stelle die Vergrößerungsformel auf: $\frac{\textcolor{#9570FF}{B}}{\textcolor{#08BFFF}{G}} = \frac{\textcolor{#9570FF}{b}}{\textcolor{#08BFFF}{g}}$ . Setze deine bekannten Zahlen ein und löse die Gleichung nach der gesuchten Größe auf.

Durchgerechnete Beispiele

Beispiel 1

Aufgabe

Eine $\textcolor{#08BFFF}{2{,}5 \text{ cm}}$ hohe Kerze befindet sich $\textcolor{#08BFFF}{5 \text{ cm}}$ vor einer Linse mit einer Brennweite von $3 \text{ cm}$ . Das Bild wird auf einem Schirm etwa $\textcolor{#9570FF}{7{,}5 \text{ cm}}$ hinter der Linse abgebildet. Bestimme die Größe des Bildes auf dem Schirm, indem du die Aufgabe sowohl zeichnerisch als auch rechnerisch löst.

Fortschritt

3 / 3

Schritt 1
Werte notieren
Gegeben: $\textcolor{#08BFFF}{G} = 2{,}5 \text{ cm}$ , $\textcolor{#08BFFF}{g} = 5 \text{ cm}$ , $f = 3 \text{ cm}$ , $\textcolor{#9570FF}{b} = 7{,}5 \text{ cm}$ . Gesucht: $\textcolor{#9570FF}{B} = ?$
Schritt 2
Zeichnerische Lösung
Wir zeichnen die optische Achse und die Linse. Dann markieren wir die Brennpunkte ( $3 \text{ cm}$ von der Linse entfernt). Wir zeichnen die Kerze $\textcolor{#08BFFF}{5 \text{ cm}}$ vor der Linse. Nun nutzen wir den Parallelstrahl und den Mittelpunktstrahl, um den Bildpunkt zu finden.

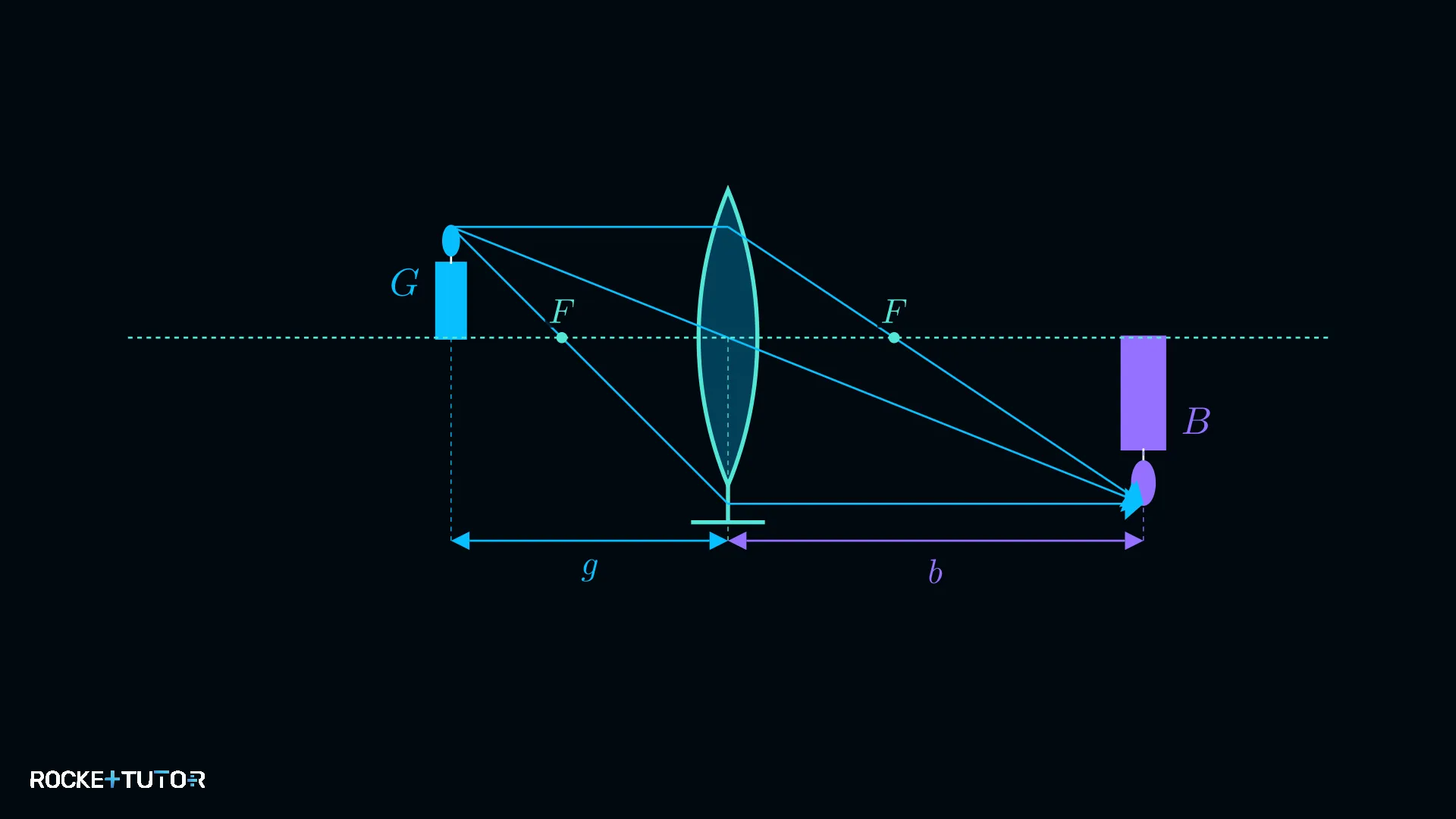

Strahlengang Kerze und Sammellinse

Wenn wir das entstandene Bild mit dem Lineal messen, kommen wir auf etwa $\textcolor{#9570FF}{3{,}7 \text{ bis } 3{,}8 \text{ cm}}$ .
Schritt 3 · Ergebnis
Rechnerische Lösung
Wir nutzen die Vergrößerungsformel:

$\frac{\textcolor{#9570FF}{B}}{\textcolor{#08BFFF}{G}} = \frac{\textcolor{#9570FF}{b}}{\textcolor{#08BFFF}{g}}$

Wir setzen die bekannten Zahlen ein:

$\frac{\textcolor{#9570FF}{B}}{2{,}5 \text{ cm}} = \frac{7{,}5 \text{ cm}}{5 \text{ cm}}$

Wir rechnen die rechte Seite aus ( $7{,}5$ geteilt durch $5$ ist $1{,}5$ ):

$\frac{\textcolor{#9570FF}{B}}{2{,}5 \text{ cm}} = 1{,}5$

Wir multiplizieren beide Seiten mit $2{,}5 \text{ cm}$ :

$\textcolor{#9570FF}{B} = 1{,}5 \cdot 2{,}5 \text{ cm}$

$\textcolor{#9570FF}{B} = \textcolor{#9570FF}{3{,}75 \text{ cm}}$

Ergebnis:

Das Bild der Kerze auf dem Schirm ist exakt $\textcolor{#9570FF}{3{,}75 \text{ cm}}$ groß. Realitäts-Check: Das Bild ist weiter von der Linse entfernt ( $7{,}5 \text{ cm}$ ) als der Gegenstand ( $5 \text{ cm}$ ). Daher muss das Bild auch größer sein als der Gegenstand. Das Ergebnis macht physikalisch Sinn!

Quiz zu Optische Abbildung mit Linsen: Teste dein Wissen

Löse eine kostenlose Quizfrage zu Optische Abbildung mit Linsen und prüfe, ob du die wichtigsten Schritte verstanden hast.

Quizfrage 1 zu Optische Abbildung mit Linsen

Wofür steht das Formelzeichen $b$ in der Optik?

Quizfrage 2 zu Optische Abbildung mit Linsen

Nur mit Account

Was passiert mit dem Bild auf einem Schirm, wenn man nur eine halbe Linse verwendet?

Übungsaufgabe zu Optische Abbildung mit Linsen

Nur mit Account

Kostenlos freischalten

Aufgabentyp 2: Bildentstehung bei einer zerbrochenen Linse

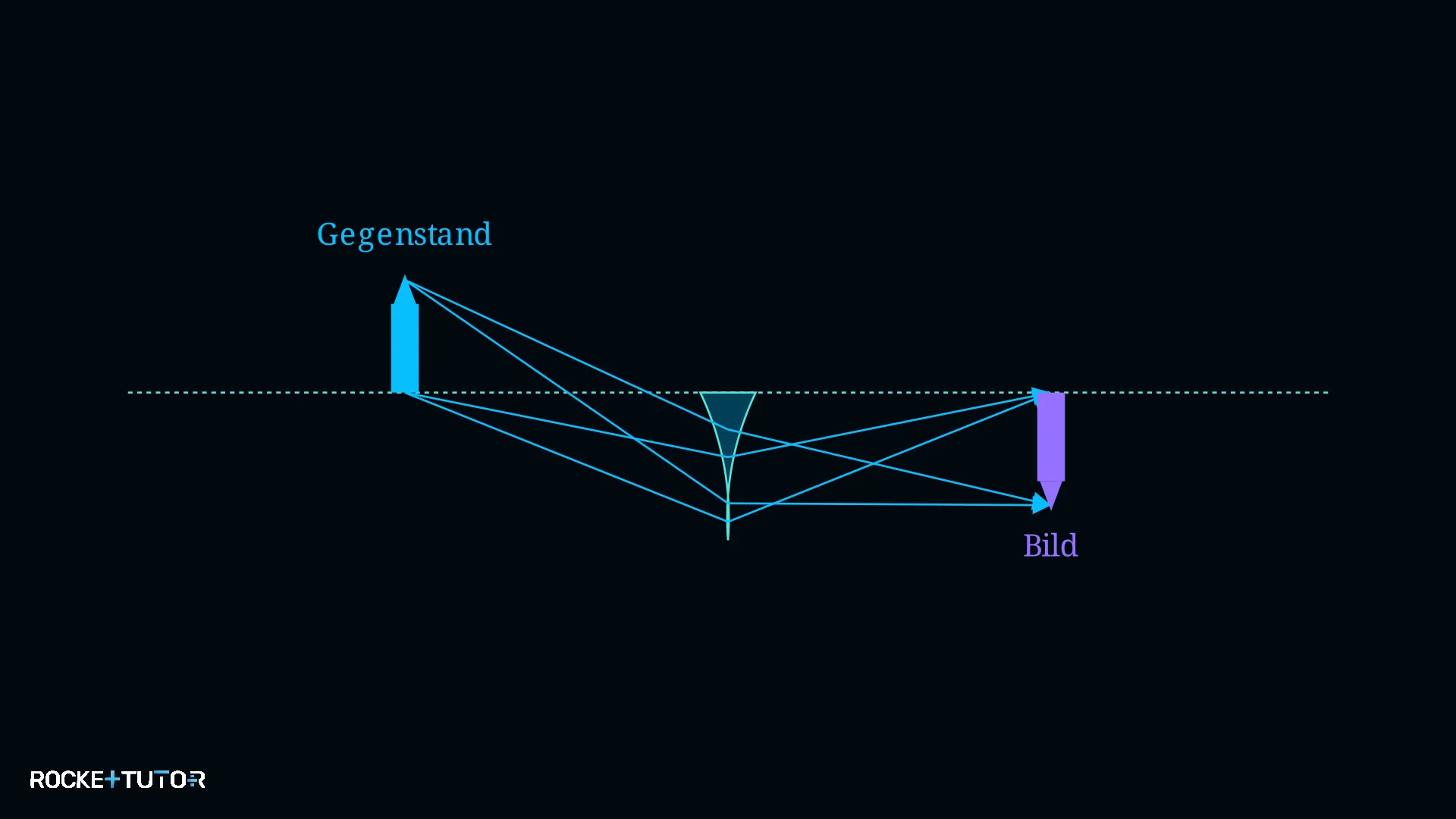

Was passiert, wenn eine Linse herunterfällt und in der Mitte zerbricht? Wenn du nur noch eine halbe Linse benutzt, bekommst du dann auch nur ein halbes Bild? Nein!

Alltagsbezug: Stell dir ein Fenster vor: Wenn du das Rollo zur Hälfte herunterlässt, siehst du immer noch den ganzen Garten draußen. Es kommt nur weniger Licht in den Raum, weshalb es dunkler wird.

Genauso ist es bei einer Linse. Jeder einzelne Punkt auf der Linse fängt Lichtstrahlen vom gesamten Gegenstand ein und lenkt sie zum Bild. Fehlt die halbe Linse, fehlen einfach nur einige Lichtstrahlen. Das Bild bleibt vollständig, es wird lediglich lichtschwächer (dunkler).

Durchgerechnete Beispiele

Beispiel 2

Aufgabe

Wenn die Linse aus der vorherigen Aufgabe herunterfällt und zerbricht und das größte Stück nur noch eine halbe Linse ist: Beschreibe, wie sich das Bild der Kerze auf dem Schirm verändert, und nenne den physikalischen Grund dafür.

Fortschritt

2 / 2

Schritt 1
Beobachtung beschreiben
Das Bild der Kerze auf dem Schirm ist immer noch komplett zu sehen (Flamme und Wachskörper). Es ist jedoch deutlich dunkler als vorher.
Schritt 2 · Ergebnis
Physikalische Begründung
Das Licht geht von jedem Punkt der Kerze in alle Richtungen aus und trifft auf die gesamte Linse. Auch wenn eine Hälfte der Linse fehlt, fängt die verbleibende Hälfte immer noch Lichtstrahlen von jedem Punkt der Kerze ein und bündelt sie auf dem Schirm. Da aber insgesamt weniger Lichtstrahlen ankommen, leuchtet das Bild schwächer.

Ergebnis:

Das Bild bleibt vollständig erhalten, wird jedoch aufgrund der fehlenden Lichtstrahlen lichtschwächer und dunkler.

Aufgabentyp 3: Einfluss der Gegenstandsweite auf das Bild

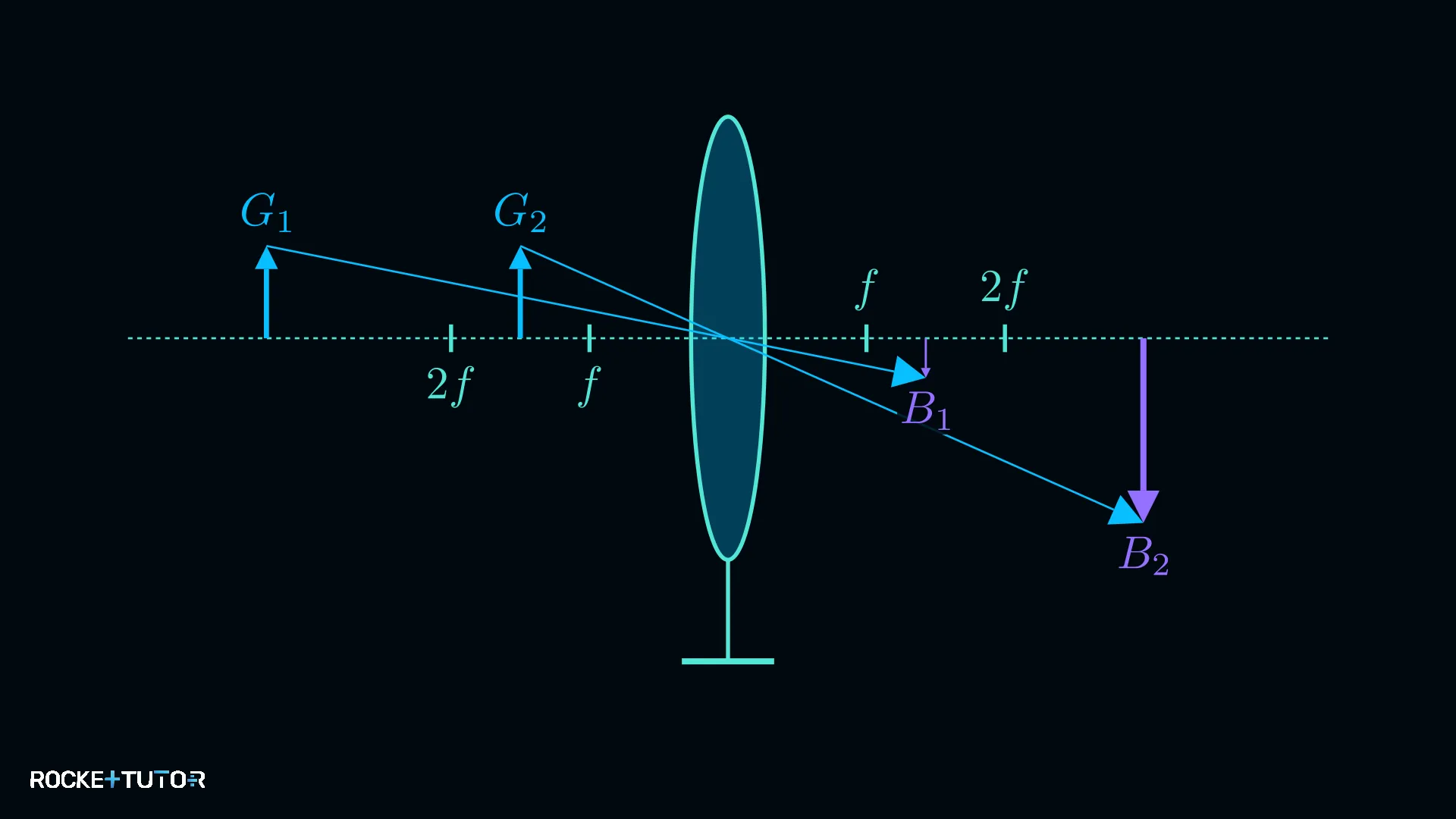

Wenn du einen Gegenstand näher an die Linse schiebst oder weiter wegziehst, verändert sich das Bild. Um vorherzusagen, was passiert, nutzen wir zwei unsichtbare Markierungen vor der Linse: die einfache Brennweite ( $f$ ) und die doppelte Brennweite ( $2f$ ).

Weit weg (weiter als $2f$ ): Das Bild wird kleiner als der Gegenstand.
Genau auf $2f$ : Das Bild ist exakt gleich groß wie der Gegenstand.
Nah dran (zwischen $2f$ und $f$ ): Das Bild wird riesig! Es ist größer als der Gegenstand.

Zu nah (näher als $f$ ): Die Lichtstrahlen können sich hinter der Linse nicht mehr treffen. Es entsteht gar kein reelles Bild mehr auf einem Schirm!

Durchgerechnete Beispiele

Beispiel 3

Aufgabe

Ein Pfeil steht vor einer Sammellinse. Bestimme anhand der Zonen ( $f$ und $2f$ ): a) Ab welcher Entfernung das Bild des Pfeils größer als der Gegenstandspfeil wird. b) Ab welcher Entfernung das Bild kleiner als der Gegenstandspfeil wird. c) Ab welcher Entfernung kein Bild mehr auf einem Schirm entsteht.

Fortschritt

3 / 3

Schritt 1
Zone für ein vergrößertes Bild bestimmen
Damit das Bild größer wird, muss der Pfeil relativ nah an die Linse rücken, aber nicht zu nah. Antwort a): Das Bild wird größer, wenn der Pfeil zwischen der einfachen Brennweite ( $f$ ) und der doppelten Brennweite ( $2f$ ) steht.
Schritt 2
Zone für ein verkleinertes Bild bestimmen
Damit das Bild kleiner wird, muss der Pfeil weit weg stehen. Antwort b): Das Bild wird kleiner, wenn der Pfeil weiter entfernt ist als die doppelte Brennweite ( $2f$ ).
Schritt 3 · Ergebnis
Zone ohne reelles Bild bestimmen
Wenn der Pfeil zu nah an der Linse steht, laufen die Strahlen hinter der Linse auseinander. Antwort c): Es entsteht kein Bild mehr auf dem Schirm, wenn der Pfeil näher an der Linse steht als die einfache Brennweite ( $f$ ).

Ergebnis:

Die Bildgröße und Bildentstehung hängen direkt davon ab, ob sich der Gegenstand innerhalb, zwischen oder außerhalb der einfachen und doppelten Brennweite befindet.

Wichtige Erkenntnisse

Mit der Formel $\frac{\textcolor{#9570FF}{B}}{\textcolor{#08BFFF}{G}} = \frac{\textcolor{#9570FF}{b}}{\textcolor{#08BFFF}{g}}$ kannst du Bild- oder Gegenstandsgrößen berechnen.
Eine halbe Linse erzeugt immer noch ein vollständiges Bild, es ist nur dunkler, da weniger Lichtstrahlen gebündelt werden.
Steht der Gegenstand zwischen $f$ und $2f$ , wird das Bild vergrößert. Steht er weiter weg als $2f$ , wird es verkleinert.
