Problemlösung zu elektrischen Feldern und Kondensatoren

Die Problemlösung zu elektrischen Feldern und Kondensatoren ist ein spannendes Thema in der Physik. Stell dir vor, du spielst ein altes Videospiel auf einem dicken Röhrenfernseher. Hast du dich je gefragt, wie das Bild auf die Mattscheibe kommt?

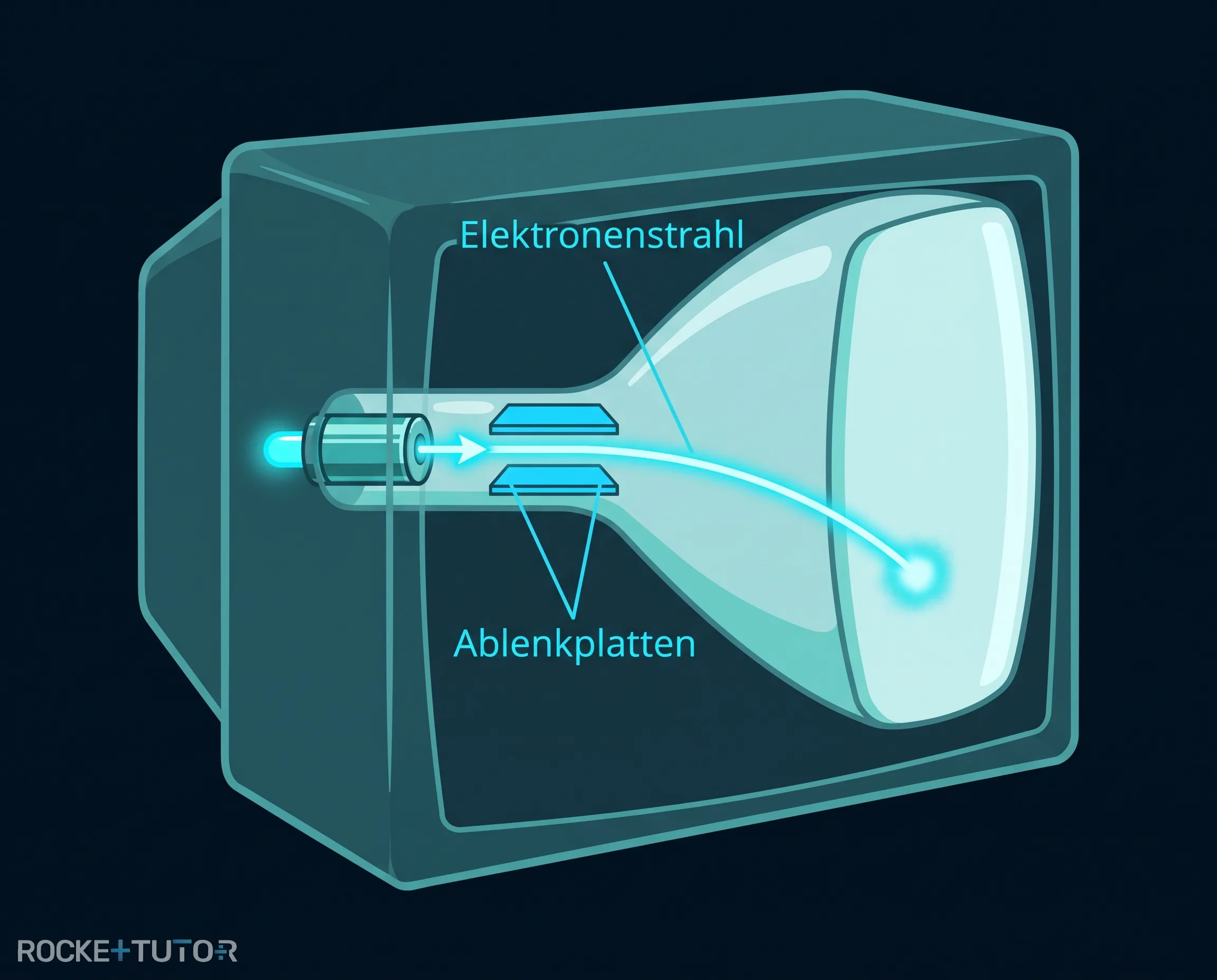

Im Inneren des Fernsehers werden winzige, unsichtbare Elektronen wie aus einer Kanone abgefeuert und durch elektrische Felder exakt so abgelenkt, dass sie den Bildschirm am richtigen Punkt treffen. In dieser Lektion lernen wir, wie man genau berechnet, auf welcher Bahn diese Elektronen fliegen und wie man komplexe Schaltungen aus Kondensatoren vereinfacht, um solche Geräte überhaupt bauen zu können!

Vorwissen

• Elektrische Kraft ($F_{el}$): Die Kraft, die ein elektrisches Feld auf eine Ladung ausübt. Formel: $F_{el} = q \cdot E$ Beispiel: Ein Elektron in einem Feld der Stärke $100 \text{ V/m}$ erfährt eine konstante Kraft.
• Kinetische Energie ($E_{kin}$): Die Bewegungsenergie eines Objekts. Formel: $E_{kin} = \frac{1}{2} \cdot m \cdot v^2$ Beispiel: Ein Elektron, das durch eine Spannung beschleunigt wird, wandelt elektrische Energie in kinetische Energie um.
• Kondensatoren: Bauteile, die elektrische Ladung speichern. Formel: Reihenschaltung ($\frac{1}{C_{ges}} = \frac{1}{C_1} + \frac{1}{C_2}$), Parallelschaltung ($C_{ges} = C_1 + C_2$) Beispiel: Zwei parallele $10 \text{ nF}$-Kondensatoren wirken wie ein großer $20 \text{ nF}$-Kondensator.

Aufgabentyp 1: Kräfte und Ablenkung von Elektronen

Wenn ein Elektron in einen Plattenkondensator fliegt, verhält es sich fast genau so wie ein Ball, den du waagerecht von einem Turm wirfst. Der Ball fliegt mit konstanter Geschwindigkeit nach vorne, wird aber gleichzeitig von der Schwerkraft nach unten gezogen. Seine Flugbahn ist eine Kurve (Parabel).

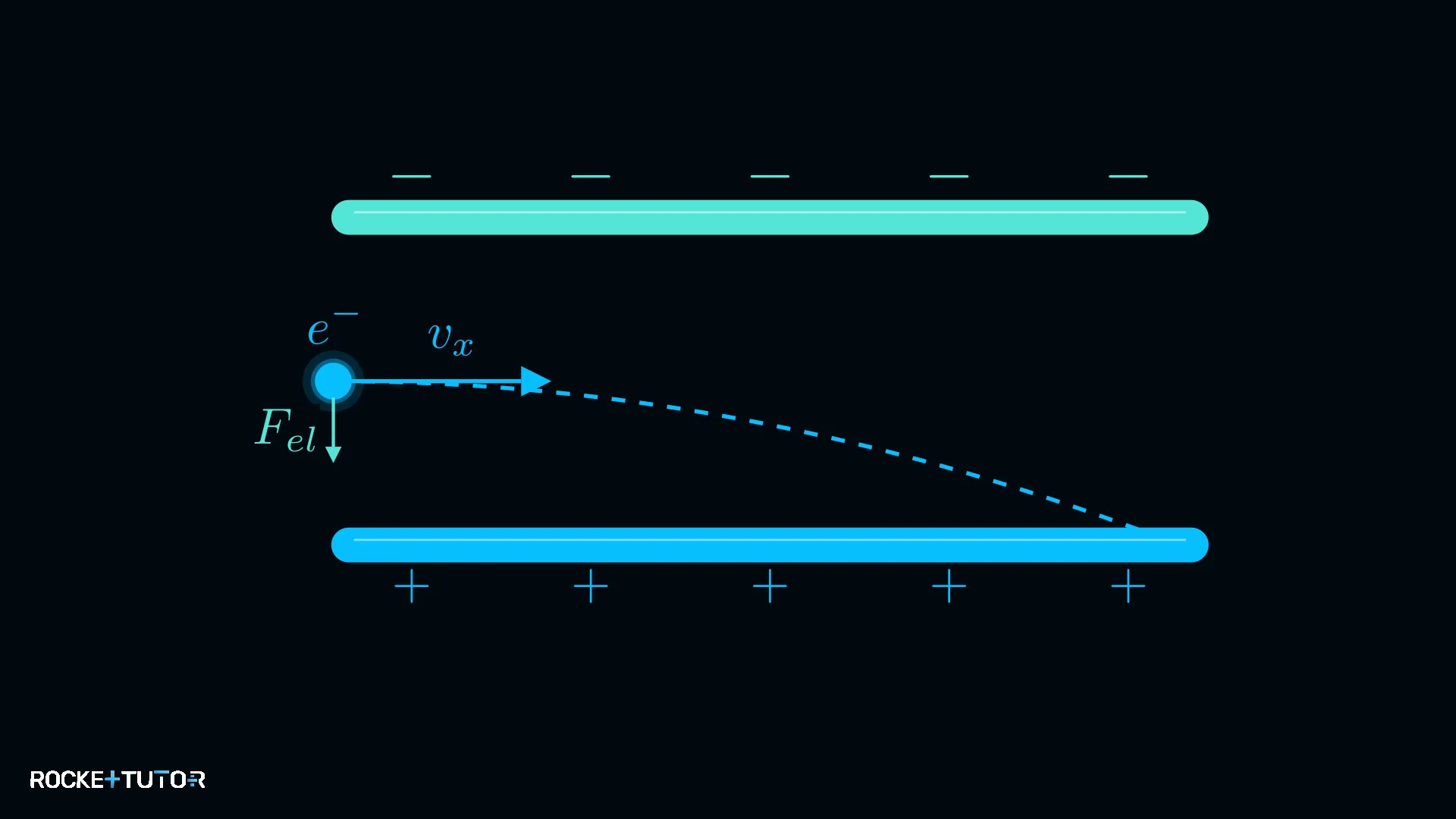

Bei unserem Elektron übernimmt das elektrische Feld die Rolle der Schwerkraft. Das Elektron tritt mit einer konstanten waagerechten Geschwindigkeit (wir nennen sie $\textcolor{#08BFFF}{v_x}$) in den Kondensator ein. In diese Richtung wirkt keine Kraft, also ändert sich diese Geschwindigkeit nicht.

Gleichzeitig zieht das elektrische Feld das Elektron nach oben oder unten (je nach Polung). Diese Kraft berechnen wir mit $F_{el} = e \cdot E$. Da die Kraft konstant ist, erfährt das Elektron eine konstante Beschleunigung ($\textcolor{#9570FF}{a_y}$) in senkrechter Richtung.

Alltagsbezug: Dieses Prinzip wird nicht nur zur Ablenkung genutzt. Wenn wir eine geladene Masse in der Luft schweben lassen wollen, muss die elektrische Kraft genau so stark sein wie die Schwerkraft ($F_{el} = F_G$). Auch hier hilft uns das Verständnis der wirkenden Kräfte.

Schritt-für-Schritt-Anleitung

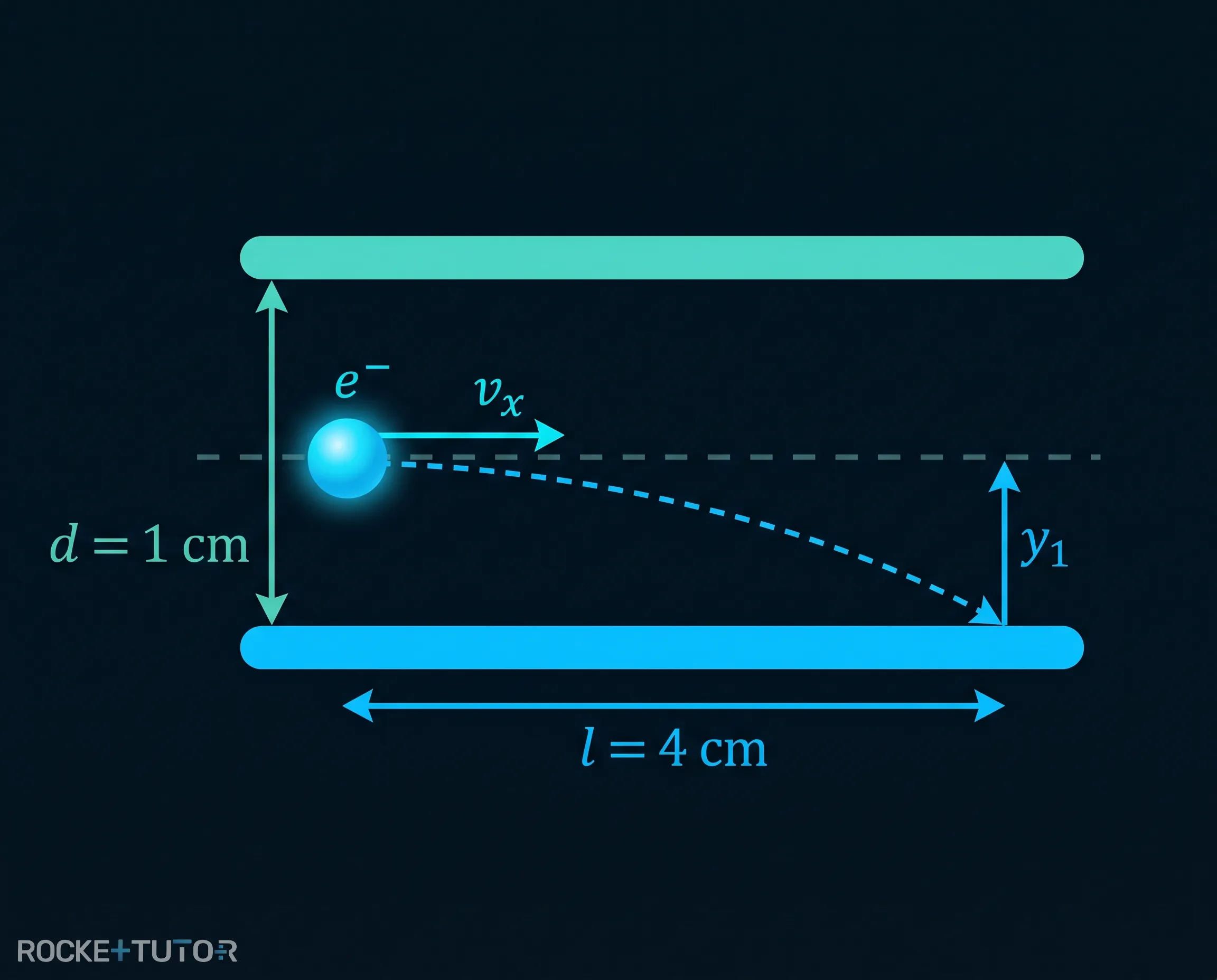

1. Schritt 1: Waagerechte Geschwindigkeit und Flugzeit bestimmen – Berechne, wie lange das Elektron im Kondensator ist. Nutze die Länge $l$ und die waagerechte Geschwindigkeit $v_x$: $t = \frac{l}{v_x}$.
2. Schritt 2: Elektrische Feldstärke berechnen – Bestimme das elektrische Feld $E$ im Kondensator mit der Ablenkspannung $U_y$ und dem Plattenabstand $d$: $E = \frac{U_y}{d}$.
3. Schritt 3: Senkrechte Beschleunigung berechnen – Nutze die elektrische Kraft, um die Beschleunigung $a$ zu finden: $a = \frac{F_{el}}{m} = \frac{e \cdot E}{m}$.
4. Schritt 4: Ablenkung berechnen – Setze die Beschleunigung und die Flugzeit in die Formel für die Strecke bei konstanter Beschleunigung ein: $y = \frac{1}{2} \cdot a \cdot t^2$.

Durchgerechnete Beispiele

Aufgabentyp 2: Kapazität und Ersatzschaltkreise

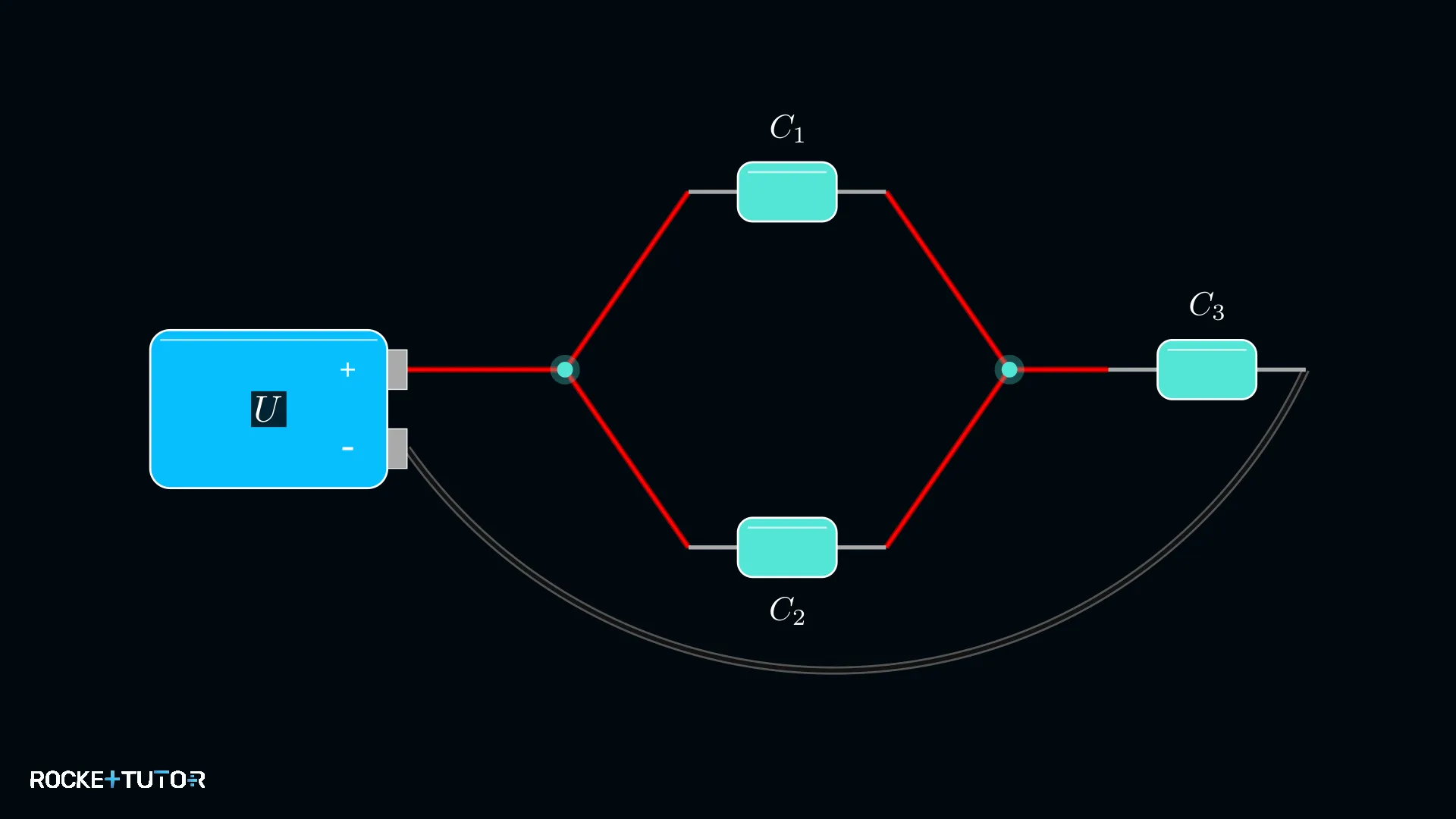

In vielen technischen Geräten gibt es nicht nur einen, sondern viele Kondensatoren, die miteinander verbunden sind. Um zu berechnen, wie sich die gesamte Schaltung verhält, fassen wir mehrere Kondensatoren gedanklich zu einem einzigen Ersatzkondensator zusammen. Seine Kapazität nennen wir Ersatzkapazität ($C_{ges}$).

Dabei gibt es zwei Grundregeln:

• Parallelschaltung: Die Kondensatoren liegen nebeneinander. Ihre Kapazitäten addieren sich einfach. Stell dir vor, du stellst zwei Wassergläser nebeneinander – du hast insgesamt mehr Platz für Wasser.
• Reihenschaltung: Die Kondensatoren liegen hintereinander im selben Kabel. Hier wird die Gesamtkapazität kleiner! Die Formel lautet: $\frac{1}{C_{ges}} = \frac{1}{C_1} + \frac{1}{C_2}$.

Ein weiteres wichtiges Konzept ist das ständige Auf- und Entladen. Wenn ein Kondensator $f$-mal pro Sekunde (Frequenz) geladen und entladen wird, fließt ein durchschnittlicher Strom. Da Ladung $Q = C \cdot U$ ist und Strom fließende Ladung pro Zeit ist, gilt für den mittleren Strom: $I = C \cdot U \cdot f$. Wenn du die Frequenz, die Spannung und den Strom kennst, kannst du diese Formel einfach umstellen, um eine unbekannte Kapazität zu berechnen: $C = \frac{I}{U \cdot f}$.

Schritt-für-Schritt-Anleitung

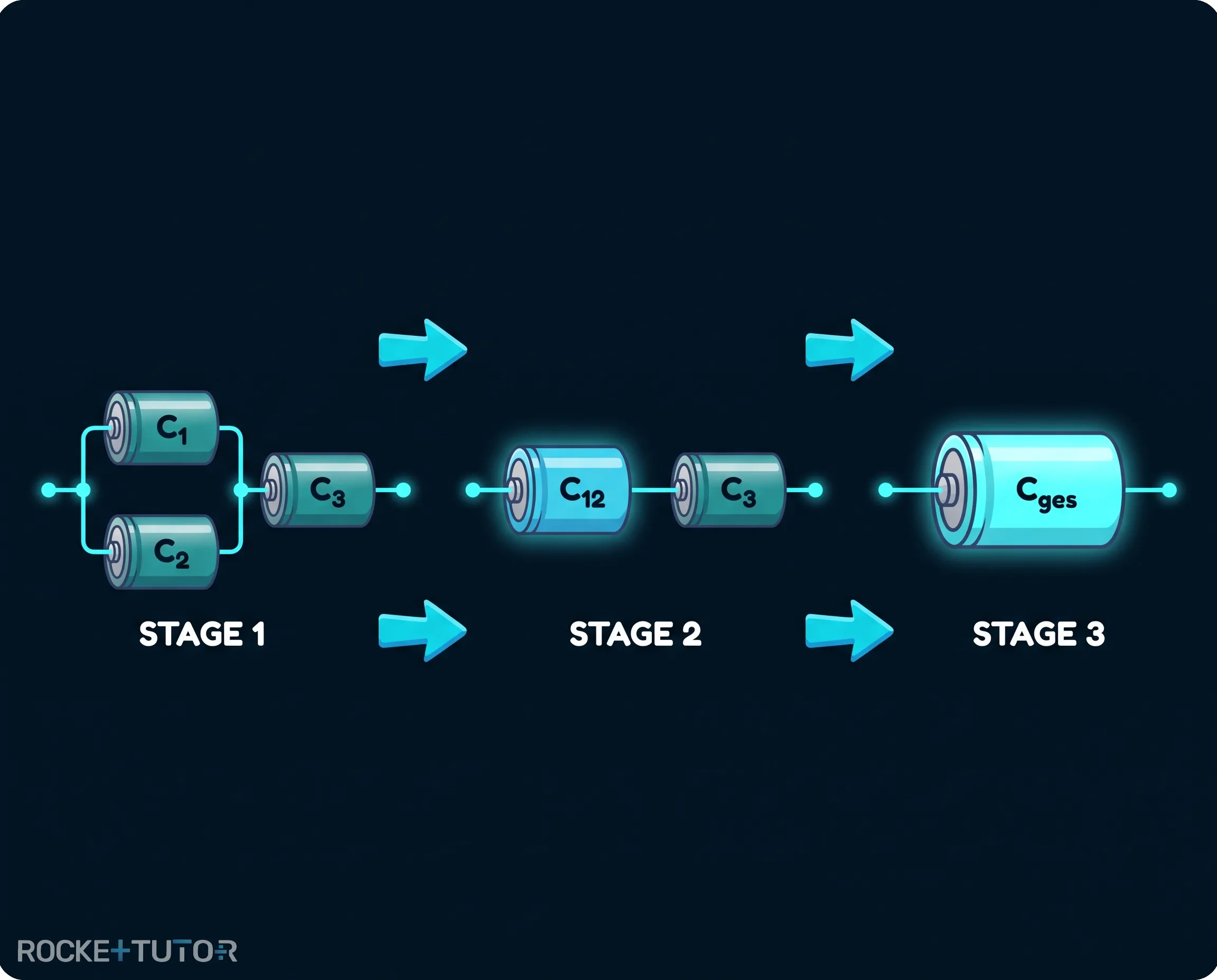

1. Schritt 1: Schaltung in kleine Gruppen zerlegen – Suche nach Kondensatoren, die ausschließlich parallel oder ausschließlich in Reihe geschaltet sind.
2. Schritt 2: Innere Gruppen zusammenfassen – Berechne die Ersatzkapazität für diese kleinen Gruppen. Nutze $C_{neu} = C_1 + C_2$ für parallele und $\frac{1}{C_{neu}} = \frac{1}{C_1} + \frac{1}{C_2}$ für in Reihe geschaltete Kondensatoren.
3. Schritt 3: Neue Schaltung zeichnen – Zeichne (oder stelle dir vor) die Schaltung neu, wobei die berechnete Gruppe nun als ein einziger neuer Kondensator dargestellt wird.
4. Schritt 4: Vorgang wiederholen – Wiederhole die Schritte, bis nur noch ein einziger Kondensator ($C_{ges}$) übrig ist.

Durchgerechnete Beispiele

Wichtige Erkenntnisse

• Elektronen in einem Plattenkondensator bewegen sich wie bei einem waagerechten Wurf: waagerecht mit konstanter Geschwindigkeit, senkrecht mit konstanter Beschleunigung.
• Bei Parallelschaltungen von Kondensatoren addieren sich die Kapazitäten ($C_{ges} = C_1 + C_2$).
• Bei Reihenschaltungen verringert sich die Gesamtkapazität ($\frac{1}{C_{ges}} = \frac{1}{C_1} + \frac{1}{C_2}$).
• Komplexe Schaltungen löst man, indem man sie schrittweise von innen nach außen zu Ersatzkondensatoren zusammenfasst.
