Schallreflexion und Anwendungen einfach erklärt: Echo & Sonar

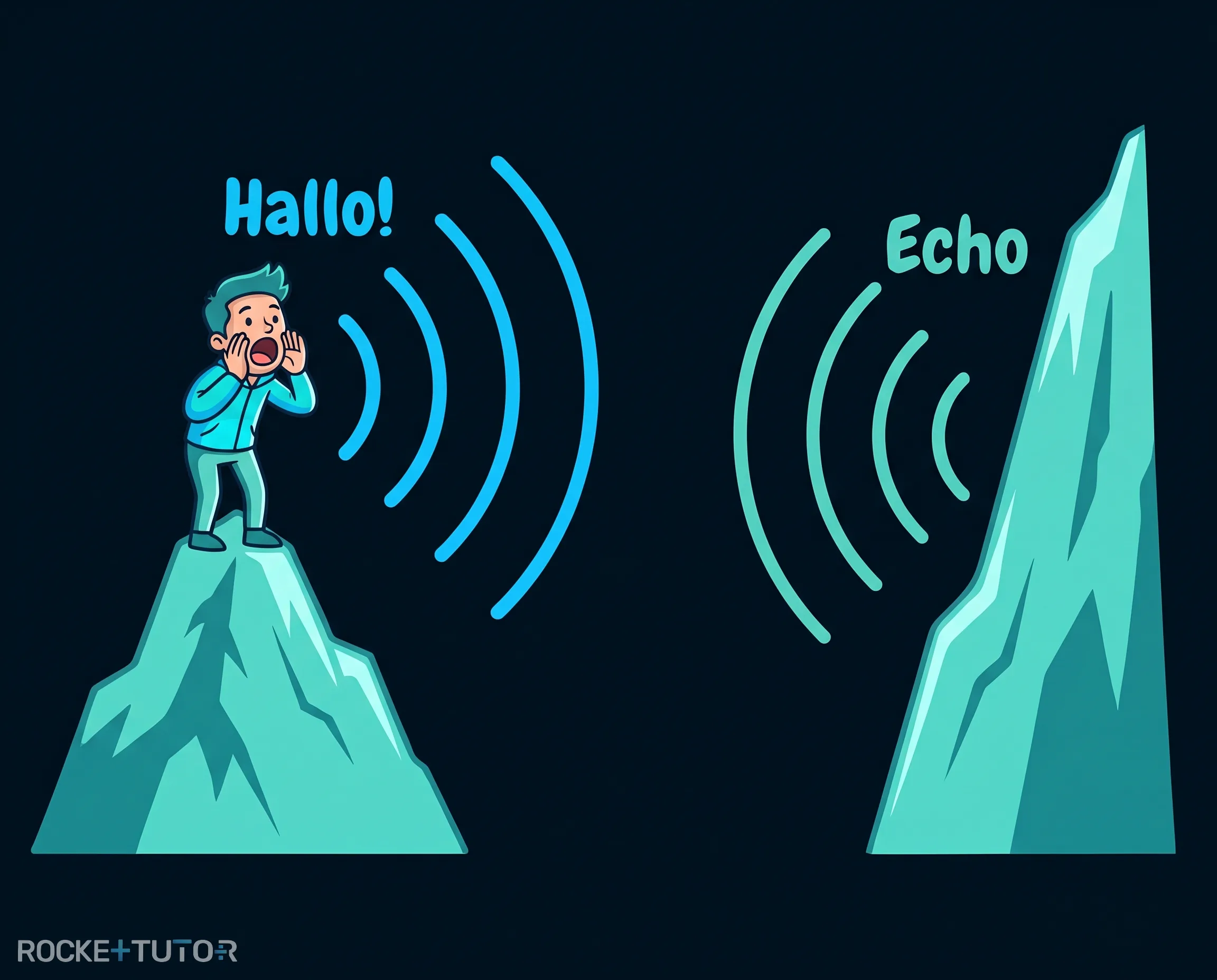

Hast du schon einmal in den Bergen oder in einem großen, leeren Raum laut „Hallo!“ gerufen und deine eigene Stimme hat dir geantwortet?

Das ist ein Echo! In diesem Artikel zur Schallreflexion und ihren Anwendungen lernen wir, wie Schall an Hindernissen abprallt. Wir finden heraus, warum das passiert und wie Tiere wie Delfine oder riesige U-Boote diesen Trick nutzen, um im dunklen Wasser „sehen“ zu können.

Vorwissen

Bevor wir uns die Schallreflexion genauer ansehen, solltest du zwei Dinge wissen:

• Lichtreflexion: Licht prallt an glatten Flächen ab. Beispiel: Du siehst dich im Spiegel, weil das Licht vom Spiegel genau in deine Augen zurückgeworfen wird.
• Schall braucht Zeit: Schall ist nicht sofort da, sondern bewegt sich mit einer bestimmten Geschwindigkeit vorwärts. Beispiel: Bei einem Gewitter siehst du zuerst den Blitz und hörst erst danach den Donner, weil das Licht viel schneller ist als der Schall.

Aufgabentyp 1: Wie Schall abprallt: Reflexion und Streuung

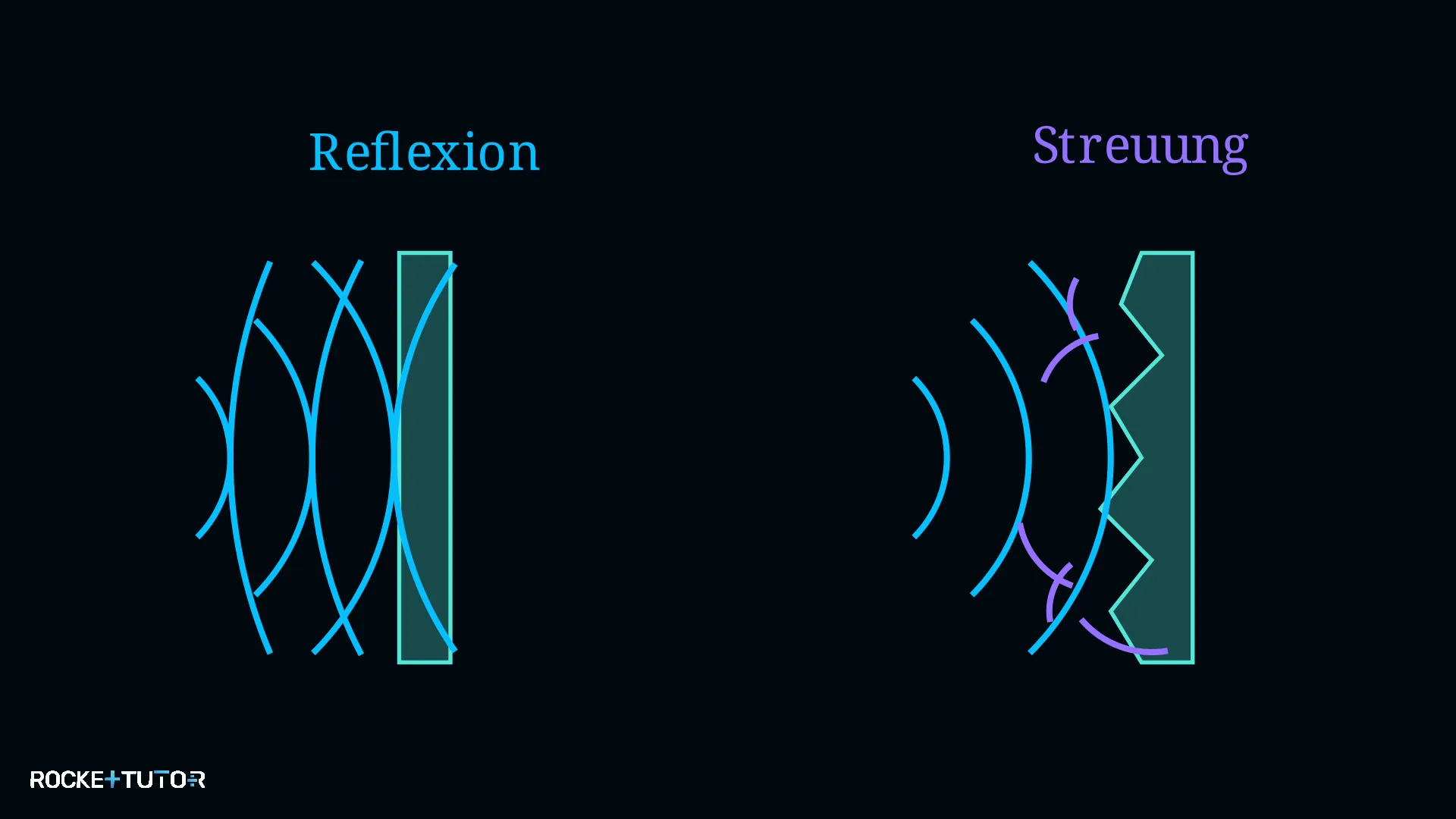

Schall verhält sich oft ganz ähnlich wie Licht. Wenn Schallwellen durch die Luft reisen und auf ein Hindernis treffen, können sie nicht einfach hindurchfliegen. Sie prallen ab! Dabei gibt es zwei Möglichkeiten:

• Glatte Oberflächen: Wenn Schall auf eine sehr glatte und harte Fläche trifft (wie die glatten Wände unter einer Brücke), wird er wie bei einem Spiegel in eine bestimmte Richtung zurückgeworfen. Deshalb kann man unter Brücken oft besonders gut Echos hören! Das nennt man Reflexion.
• Unebene Objekte: Wenn der Schall auf raue Flächen oder viele kleine Gegenstände trifft (wie Bäume im Wald oder Möbel in einem Zimmer), wird er in viele verschiedene Richtungen abgelenkt. Das nennt man Streuung.

Ein Echo hörst du dann, wenn der Schall (egal ob durch Reflexion oder Streuung) genau zu dir, also zum Sender, zurückkehrt. Du hörst dein eigenes Rufen mit einer kleinen Verzögerung noch einmal!

Aufgabentyp 2: Hören unter Wasser: Das Sonar

Unter Wasser ist alles ein bisschen anders als in der Luft. Wusstest du, dass sich Schall im Wasser mehr als viermal so schnell ausbreitet wie in der Luft?

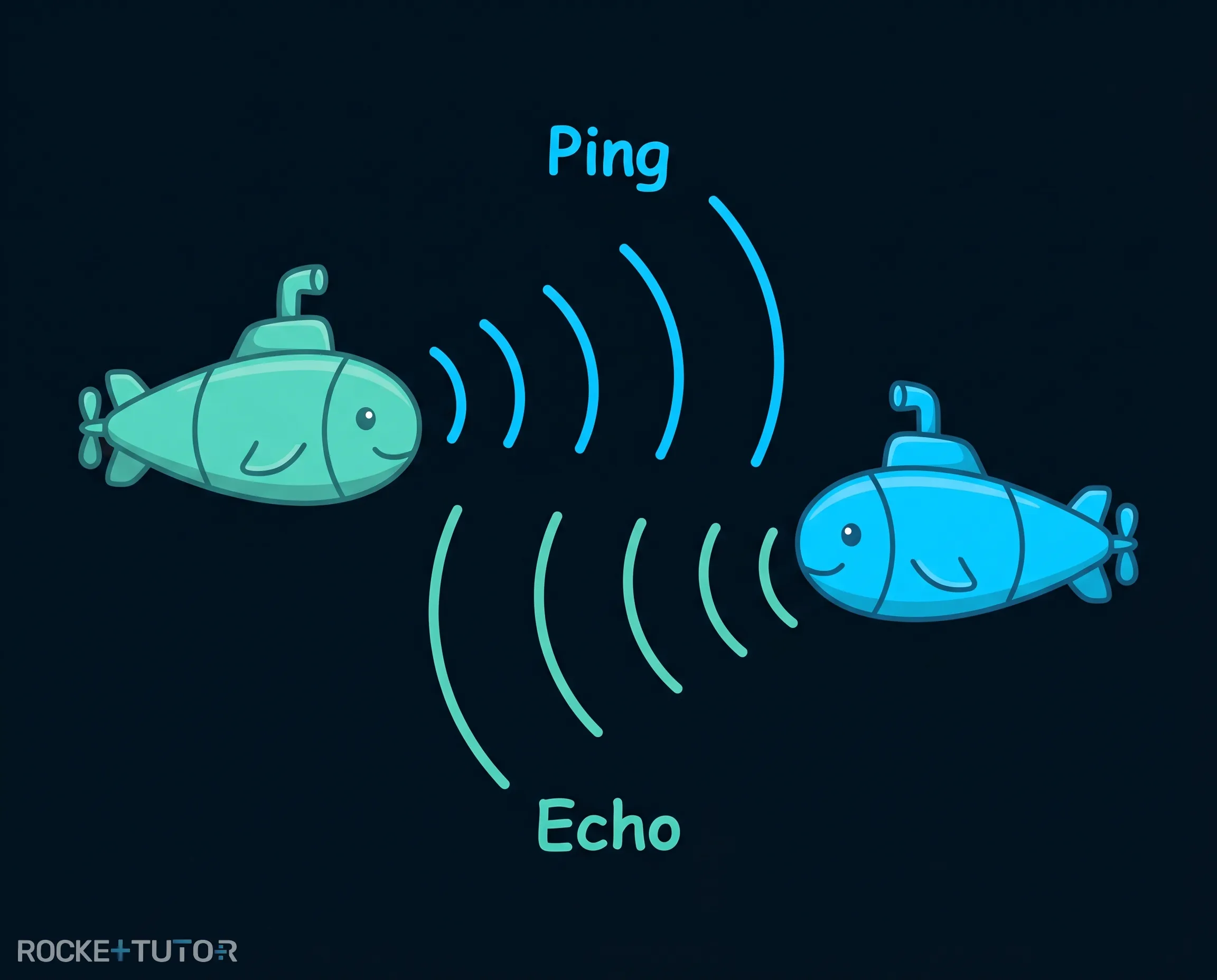

Weil es tief im Meer oft sehr dunkel ist und man nicht weit sehen kann, nutzen Tiere und Menschen den Schall, um sich zu orientieren. Diese Technik nennt man Sonar (das steht für Schallnavigation und Entfernungsbestimmung).

• Delfine haben unter Wasser eine eingeschränkte Sehkraft. Deshalb senden sie Klick-Geräusche aus. Wenn diese Töne auf einen Fisch treffen, werden sie gestreut und kommen als Echo zurück. So können sie Fische in hunderten Metern Entfernung orten und wissen genau, wo ihr Abendessen schwimmt!
• U-Boote machen das Gleiche. Sie senden einen hellen Ton aus, den man „Ping“ nennt. Wenn der Ping ein anderes U-Boot trifft, wird der Schall gestreut und kommt Sekunden später zurück. So kann das U-Boot die Richtung und Entfernung des anderen Schiffes bestimmen.

Der Trick dabei ist die Zeit: Weil der Schall Zeit braucht, um hin und her zu reisen, misst das U-Boot die Zeit, bis das Echo zurückkommt. Je länger das Signal braucht, desto weiter weg ist das Objekt.

Schritt-für-Schritt-Anleitung

1. Signal senden: Das U-Boot oder der Delfin sendet ein kurzes Schallsignal aus.
2. Zeit messen: Man misst die Zeit, die vergeht, bis das Echo wieder beim Sender ankommt.
3. Weg bedenken: Denke daran: Der Schall muss den Weg zum Objekt hin und wieder zurück fliegen!
4. Entfernung ableiten: Vergleiche die Zeiten. Eine kurze Zeit bedeutet, das Objekt ist nah. Eine lange Zeit bedeutet, das Objekt ist weit weg.

Durchgerechnete Beispiele

Beispiel 0

Aufgabe

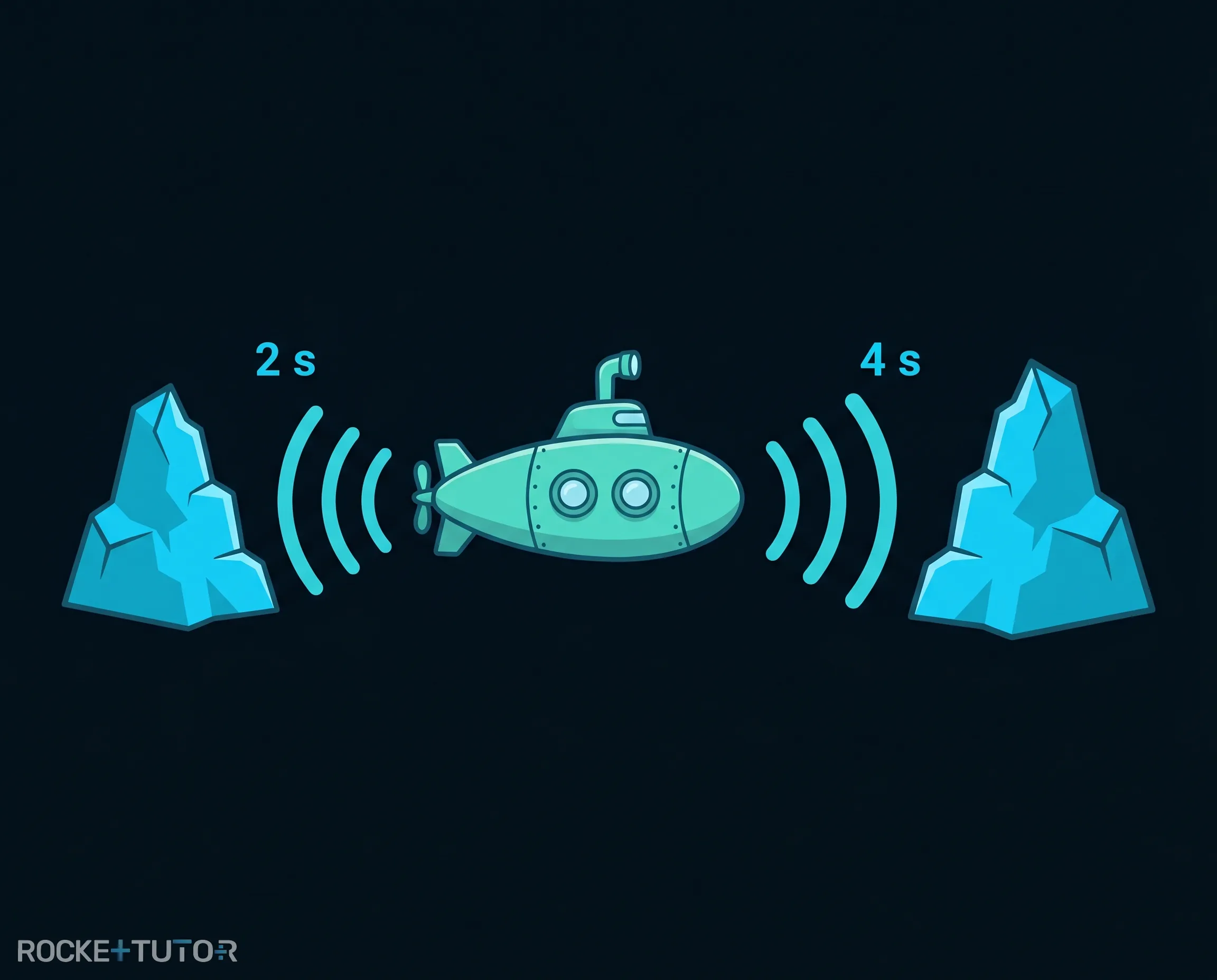

Ein U-Boot sucht nach Hindernissen im Wasser. Es sendet einen „Ping“ nach vorne aus und hört das Echo nach $4 \text{ s}$. Dann sendet es einen „Ping“ nach hinten aus und hört das Echo schon nach $2 \text{ s}$. Welches Hindernis ist näher am U-Boot und warum?

Lösung Schritt für Schritt

Fortschritt

2 / 2

1. 1
   Schritt 1
   Zeiten vergleichen

   Hindernis vorne: Das Echo braucht $4 \text{ s}$. Hindernis hinten: Das Echo braucht $2 \text{ s}$.

2. 2
   Schritt 2 · Ergebnis
   Entfernung ableiten

   Der Schall bewegt sich im Wasser immer gleich schnell. Wenn die Zeit kürzer ist, war der Weg, den der Schall zurücklegen musste, auch kürzer.

Ergebnis:

Das Hindernis hinter dem U-Boot ist näher, weil das Echo nur $2 \text{ s}$ gebraucht hat. Der Schall hatte einen viel kürzeren Weg hin und zurück.

Wichtige Erkenntnisse

• Schall prallt an glatten Flächen ab (Reflexion) und wird an unebenen Objekten in viele Richtungen abgelenkt (Streuung).
• Ein Echo ist Schall, der zu seiner Quelle zurückkehrt.
• Im Wasser breitet sich Schall mehr als viermal so schnell aus wie in der Luft.
• Sonar nutzt Echos, um Entfernungen zu messen: Je länger das Echo braucht, desto weiter ist das Hindernis entfernt.
