Das Strahlenmodell des Lichts einfach erklärt: Licht zeichnen

Stell dir vor, du bist auf einem Konzert und siehst eine riesige Lasershow. Die bunten Lichtstrahlen schneiden schnurgerade durch die dunkle Luft.

In der Physik wollen wir genau untersuchen, wie sich Licht verhält. Aber wie zeichnet man Licht in ein Heft? Wir können ja nicht echtes Licht auf das Papier kleben! Dafür haben sich Physiker einen genialen und einfachen Trick ausgedacht: das Strahlenmodell. In dieser Lektion lernst du die Geheimsprache der Physik kennen, um Lichtquellen und Lichtstrahlen wie ein echter Profi zu zeichnen.

Vorwissen

• Geradlinige Ausbreitung: Licht breitet sich immer in geraden Linien aus.

  Beispiel: Ein Laserpointer wirft einen geraden Punkt an die Wand und macht keine Kurven.

Aufgabentyp 1: Lichtstrahlen verstehen und zeichnen

Um das Strahlenmodell des Lichts richtig anzuwenden, müssen wir zunächst die Grundbegriffe klären. Wenn du eine Taschenlampe einschaltest, kommt ein breiter Lichtkegel heraus. Das nennen wir ein Lichtbündel. Um das zu zeichnen, wäre es viel zu anstrengend, das ganze Licht auszumalen. Deshalb nutzen wir ein Gedankenmodell: den Lichtstrahl.

Ein Lichtstrahl ist wie ein unendlich dünner Faden aus Licht. In der Realität gibt es so dünne Strahlen gar nicht, aber zum Zeichnen ist dieses Modell perfekt!

So zeichnen wir Licht in der Physik:

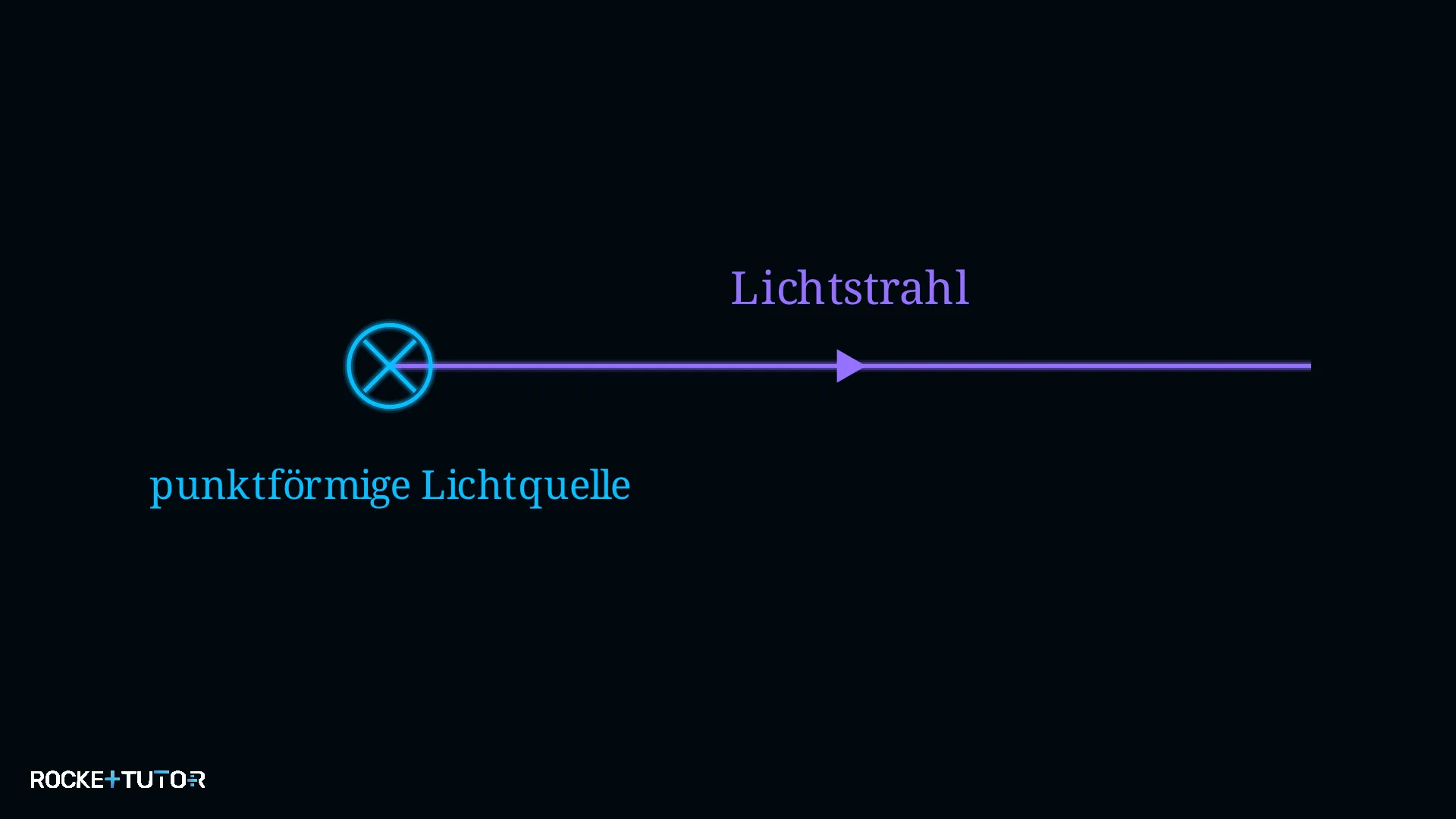

• Die Lichtquelle: Wenn das Licht aus einem winzigen Punkt kommt, nennen wir das eine punktförmige Lichtquelle. Wir zeichnen sie als kleinen Kreis mit einem „X“ genau in der Mitte.

• Der Lichtstrahl: Wir zeichnen einen Lichtstrahl immer mit einem Lineal als schnurgerade Linie. Damit wir wissen, in welche Richtung das Licht fliegt, malen wir einen Richtungspfeil auf die Linie.

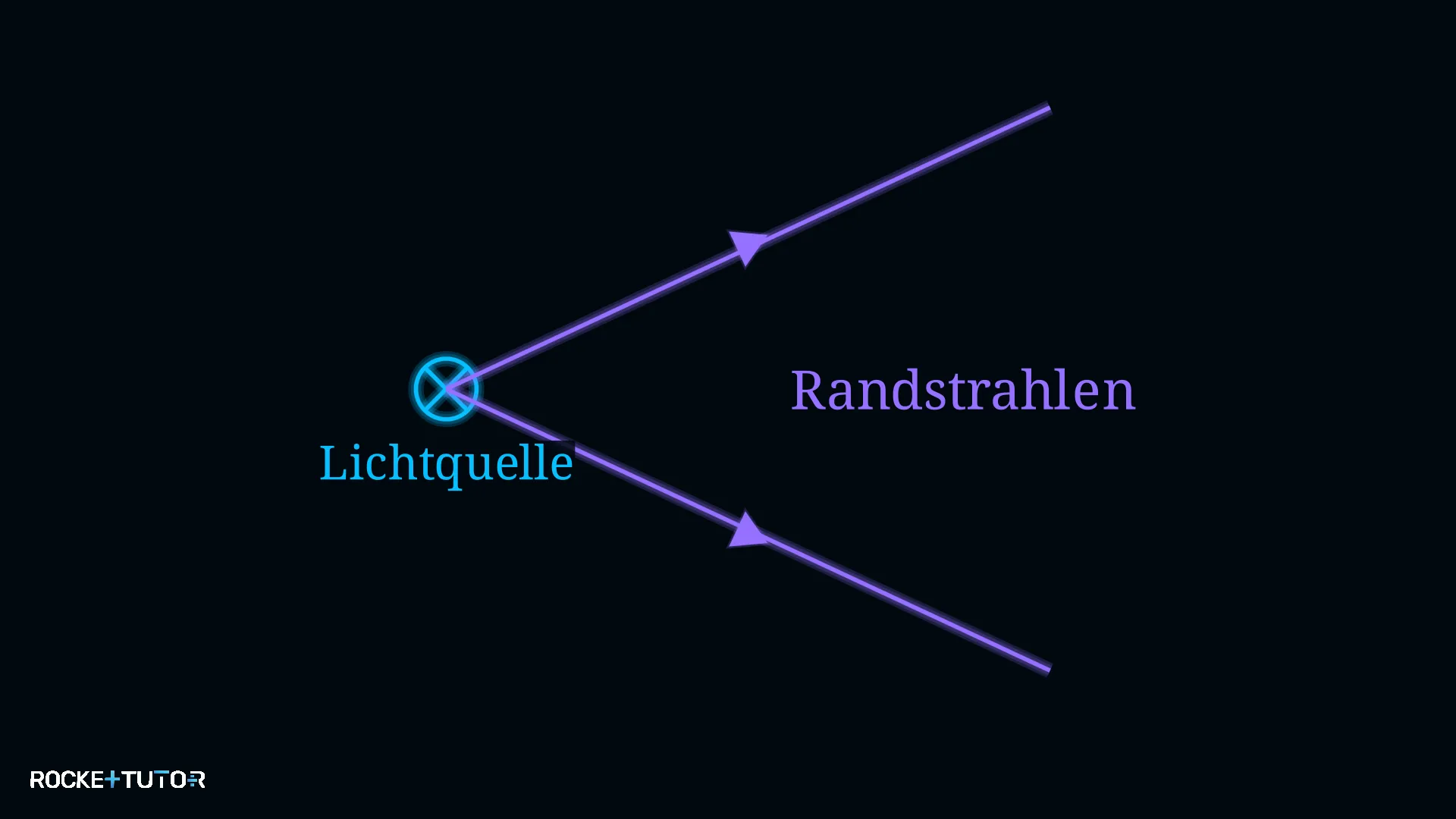

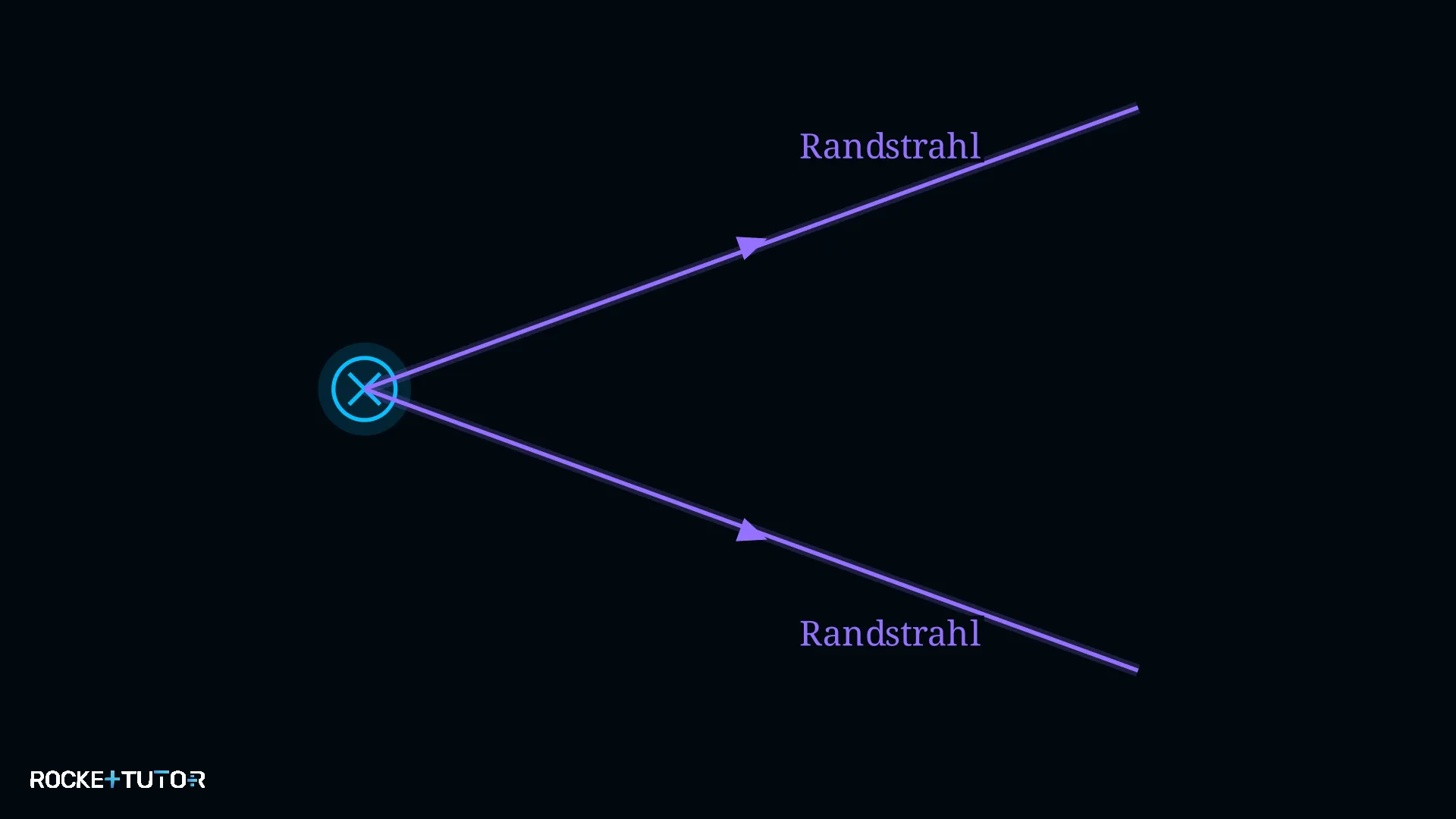

• Das Lichtbündel und die Randstrahlen: Wenn wir ein breiteres Lichtbündel (wie bei einer Taschenlampe) zeichnen wollen, malen wir nicht alles aus. Wir zeichnen nur die beiden äußersten Lichtstrahlen. Diese nennen wir Randstrahlen. Alles, was sich zwischen diesen beiden Linien befindet, ist automatisch auch Licht!

Schritt-für-Schritt-Anleitung

1. Schritt 1: Die Lichtquelle zeichnen Zeichne einen kleinen Kreis und setze ein „X“ genau in die Mitte. Das ist deine punktförmige Lichtquelle.
2. Schritt 2: Das Lineal anlegen Lege dein Lineal genau an den Mittelpunkt des „X“ an.
3. Schritt 3: Den ersten Randstrahl zeichnen Ziehe eine gerade Linie von der Lichtquelle weg. Das ist die eine äußere Grenze deines Lichtbündels.
4. Schritt 4: Den zweiten Randstrahl zeichnen Lege das Lineal wieder am „X“ an und ziehe eine zweite gerade Linie in eine leicht andere Richtung. Das ist die andere Grenze.
5. Schritt 5: Richtungspfeile hinzufügen Zeichne auf beide Linien einen kleinen Pfeil, der von der Lichtquelle weg zeigt.

Durchgerechnete Beispiele

Wichtige Erkenntnisse

• Ein Lichtstrahl ist ein unendlich dünnes Gedankenmodell, um Licht zu zeichnen.
• Eine punktförmige Lichtquelle wird als kleiner Kreis mit einem „X“ gezeichnet.
• Lichtstrahlen werden immer mit einem Lineal als gerade Linien mit einem Richtungspfeil gezeichnet.
• Ein breites Lichtbündel wird nur durch seine äußeren Begrenzungen, die Randstrahlen, gezeichnet.
