Was ist die Thermodynamik und wie hilft sie beim Problemlösen?

Die Thermodynamik (Wärmelehre) ist ein Teilgebiet der Physik, das sich mit der Umwandlung von Wärmeenergie in mechanische Arbeit beschäftigt. Beim Problemlösen hilft sie dir, das Verhalten von Gasen unter extremen Bedingungen zu berechnen oder zu verstehen, wie Reibung Dinge erhitzt.

Wie rechnet man Drücke in der Thermodynamik richtig um?

Der Standard-Luftdruck beträgt exakt 101325 Pa . Da Pascal (Pa) sehr klein ist, nutzt man oft Bar oder Hektopascal: 1 bar = 100.000 Pa und 1 hPa = 100 Pa . Wichtig beim Problemlösen: In den meisten Formeln musst du den Druck in Pascal einsetzen.

Warum ist ein Perpetuum mobile erster Art unmöglich?

Der erste Hauptsatz der Thermodynamik ist der Energieerhaltungssatz : Energie kann weder erschaffen noch vernichtet, sondern nur umgewandelt werden. Ein Perpetuum mobile würde ewig laufen und Arbeit verrichten, ohne Energie aufzunehmen – das widerspricht diesem Naturgesetz.

Wie berechnet man den Wirkungsgrad eines Stirlingmotors?

Der Wirkungsgrad η eines idealen Stirlingmotors hängt nur von den Temperaturen ab. Du berechnest ihn mit der Formel η = 1 − (T_k / T_h) . Dabei ist T_k die kalte und T_h die heiße Temperatur. Wichtig: Beide Temperaturen müssen zwingend in Kelvin eingesetzt werden!

Thermodynamik und Problemlösen

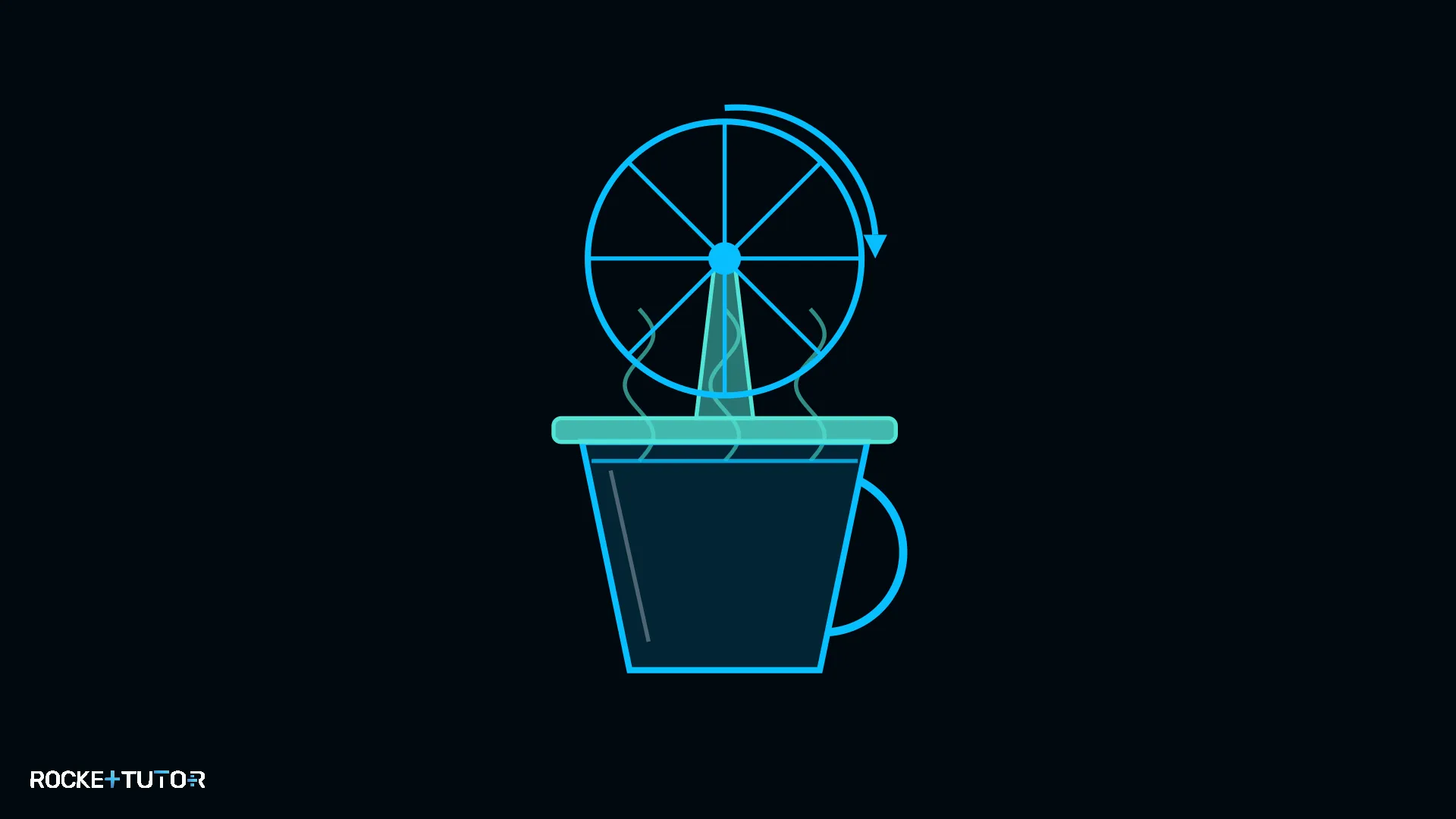

Hast du schon einmal einen kleinen Motor gesehen, der anfängt sich zu drehen, nur weil man ihn auf eine heiße Tasse Kaffee stellt?

Das ist keine Magie, sondern reine Physik! In der Thermodynamik lernen wir, wie man unsichtbare Wärmeenergie in sichtbare, mechanische Bewegung umwandelt. In dieser Lektion werden wir das Werkzeugkasten-Wissen der Profis anwenden: Wir berechnen, wie sich Gase unter extremen Bedingungen verhalten, wie Reibung Dinge erhitzt und wie man den Wirkungsgrad von echten Wärmekraftmaschinen bestimmt. Mach dich bereit, Probleme wie ein echter Ingenieur zu lösen!

Vorwissen

Das ideale Gasgesetz: Verknüpft Druck ( $p$ ), Volumen ( $V$ ), Stoffmenge ( $n$ ) und Temperatur ( $T$ ).

Formel: $p \cdot V = n \cdot R \cdot T$ (mit der Gaskonstante $R = 8,314 \text{ J/(mol}\cdot\text{K)}$ )

Beispiel: Wenn man ein Gas in einem festen Behälter erhitzt, steigt der Druck.
Mechanische Arbeit ( $W$ ): Wird verrichtet, wenn eine Kraft entlang eines Weges wirkt.

Formel: $W = F \cdot s$

Beispiel: Einen $10 \text{ kg}$ schweren Kasten $2 \text{ m}$ weit zu schieben, erfordert Arbeit.
Wärmeenergie ( $Q$ ): Die Energie, die nötig ist, um einen Körper zu erwärmen.

Formel: $Q = C \cdot \Delta T$ (mit der Wärmekapazität $C$ )

Beispiel: Um Wasser zum Kochen zu bringen, muss ihm Wärmeenergie zugeführt werden.

Aufgabentyp 1: Drücke umrechnen und Gase berechnen

In der Thermodynamik ist der Druck ( $p$ ) eine der wichtigsten Größen. Der Standard-Luftdruck auf Meereshöhe beträgt exakt $101325 \text{ Pa}$ (Pascal). Da Pascal eine sehr kleine Einheit ist, verwenden wir oft andere Einheiten. Hier ist dein Spickzettel zum Umrechnen:

$1 \text{ bar} = 100\,000 \text{ Pa} = 10^5 \text{ Pa}$
$1 \text{ hPa}$ (Hektopascal) $= 100 \text{ Pa}$ (Der Standard-Luftdruck ist also ca. $1013 \text{ hPa}$ )
$1 \text{ MPa}$ (Megapascal) $= 1\,000\,000 \text{ Pa} = 10 \text{ bar}$
$1 \text{ N/cm}^2 = 10\,000 \text{ Pa} = 0,1 \text{ bar}$

Dichte von Gasen bei Temperaturänderung: Wenn sich ein Gas erwärmt, dehnt es sich aus. Bei konstantem Druck bedeutet das: Die Dichte ( $\rho$ ) sinkt, wenn die Temperatur ( $T$ in Kelvin!) steigt. Die Formel dafür lautet: $\rho_2 = \rho_1 \cdot \frac{T_1}{T_2}$ .

Teilchen in einem Vakuum zählen: Manchmal wollen wir nicht die Stoffmenge in Mol wissen, sondern die exakte, absolute Anzahl der Gasteilchen ( $N$ ). Dafür nutzen wir eine abgewandelte Form des idealen Gasgesetzes mit der Boltzmann-Konstante ( $k_B = 1,38 \cdot 10^{-23} \text{ J/K}$ ):

$p \cdot V = N \cdot k_B \cdot T$

Wichtig: Für diese Formel muss die Temperatur zwingend in Kelvin ( $\text{K}$ ) und das Volumen in Kubikmetern ( $\text{m}^3$ ) eingesetzt werden!

Schritt-für-Schritt-Anleitung

Rechne alle Werte um: Wandle Druck in Pascal, Volumen in Kubikmeter und Temperatur in Kelvin um.
Stelle die Formel auf: Nutze das Gasgesetz $p \cdot V = N \cdot k_B \cdot T$ .
Stelle die Gleichung um: Isoliere die gesuchte Größe, z. B. die Teilchenzahl $N$ .
Berechne das Ergebnis: Setze die Werte ein und berechne die Lösung.

Durchgerechnete Beispiele

Beispiel 1

Aufgabe

In einer Elektronenstrahl-Ablenkröhre herrscht ein Hochvakuum mit einem Druck von $1,0 \cdot 10^{-6} \text{ mbar}$ bei einer Temperatur von $0^\circ\text{C}$ . Berechne die absolute Anzahl an Gasteilchen in einem Volumen von $1,0 \text{ cm}^3$ .

Fortschritt

3 / 3

1
Schritt 1
Gegebene Werte in SI-Einheiten umrechnen
- Druck ( $p$ ): $1,0 \cdot 10^{-6} \text{ mbar}$ . Da $1 \text{ mbar} = 100 \text{ Pa}$ sind, rechnen wir: $1,0 \cdot 10^{-6} \cdot 100 = 1,0 \cdot 10^{-4} \text{ Pa}$ .
- Volumen ( $V$ ): $1,0 \text{ cm}^3$ . Um von $\text{cm}^3$ auf $\text{m}^3$ zu kommen, teilen wir durch $1\,000\,000$ : $1,0 \cdot 10^{-6} \text{ m}^3$ .
- Temperatur ( $T$ ): $0^\circ\text{C}$ . In Kelvin umrechnen ( $+ 273,15$ ): $273,15 \text{ K}$ .
- Konstante ( $k_B$ ): $1,38 \cdot 10^{-23} \text{ J/K}$ .
Schritt 2
Formel aufstellen und umstellen
Wir nutzen das Gasgesetz für absolute Teilchenzahlen: $p \cdot V = N \cdot k_B \cdot T$ Wir suchen $N$ , also teilen wir beide Seiten durch $(k_B \cdot T)$ : $N = \frac{p \cdot V}{k_B \cdot T}$
Schritt 3 · Ergebnis
Werte einsetzen und berechnen
$N = \frac{1,0 \cdot 10^{-4} \text{ Pa} \cdot 1,0 \cdot 10^{-6} \text{ m}^3}{1,38 \cdot 10^{-23} \text{ J/K} \cdot 273,15 \text{ K}}$

$N = \frac{1,0 \cdot 10^{-10}}{3,77 \cdot 10^{-21}}$

$N \approx 2,65 \cdot 10^{10}$

Ergebnis:

In dem kleinen Volumen von $1,0 \text{ cm}^3$ befinden sich trotz des extremen Hochvakuums immer noch etwa $26,5 \text{ Milliarden}$ Gasteilchen. Realitätscheck: Auch ein sehr gutes technisches Vakuum ist niemals völlig leer. Eine Zahl im Milliardenbereich für Teilchen ist hier absolut realistisch.

Quiz zu Thermodynamik und Problemlösen: Teste dein Wissen

Löse eine kostenlose Quizfrage zu Thermodynamik und Problemlösen und prüfe, ob du die wichtigsten Schritte verstanden hast.

Quizfrage 1 zu Thermodynamik und Problemlösen

Wie viel Bar entsprechen exakt einem Megapascal ( $1 \text{ MPa}$ ) laut den Umrechnungsregeln?

Quizfrage 2 zu Thermodynamik und Problemlösen

Nur mit Account

Wie verhält sich die Dichte eines Gases bei konstantem Druck, wenn seine Temperatur steigt?

Übungsaufgabe zu Thermodynamik und Problemlösen

Nur mit Account

Kostenlos freischalten

Aufgabentyp 2: Mechanische Reibungsarbeit wird zu Wärme

Wenn du deine Hände aneinanderreibst, werden sie warm. Mechanische Reibungsarbeit ( $W_R$ ) wird direkt in Wärmeenergie ( $Q$ ) umgewandelt. Es gilt: $\textcolor{#FF7D57}{Q} = -\textcolor{#08BFFF}{W_R}$ . (Das Minuszeichen bedeutet nur, dass die Arbeit vom System 'geschluckt' und als Wärme abgegeben wird).

Um die Reibungsarbeit zu berechnen, brauchen wir die Reibungskraft ( $F_R$ ) und den Weg ( $s$ ). Bei rotierenden Zylindern ist der Weg einfach der Umfang des Zylinders multipliziert mit der Anzahl der Umdrehungen ( $n$ ):

$s_R = 2 \cdot \pi \cdot r \cdot n$

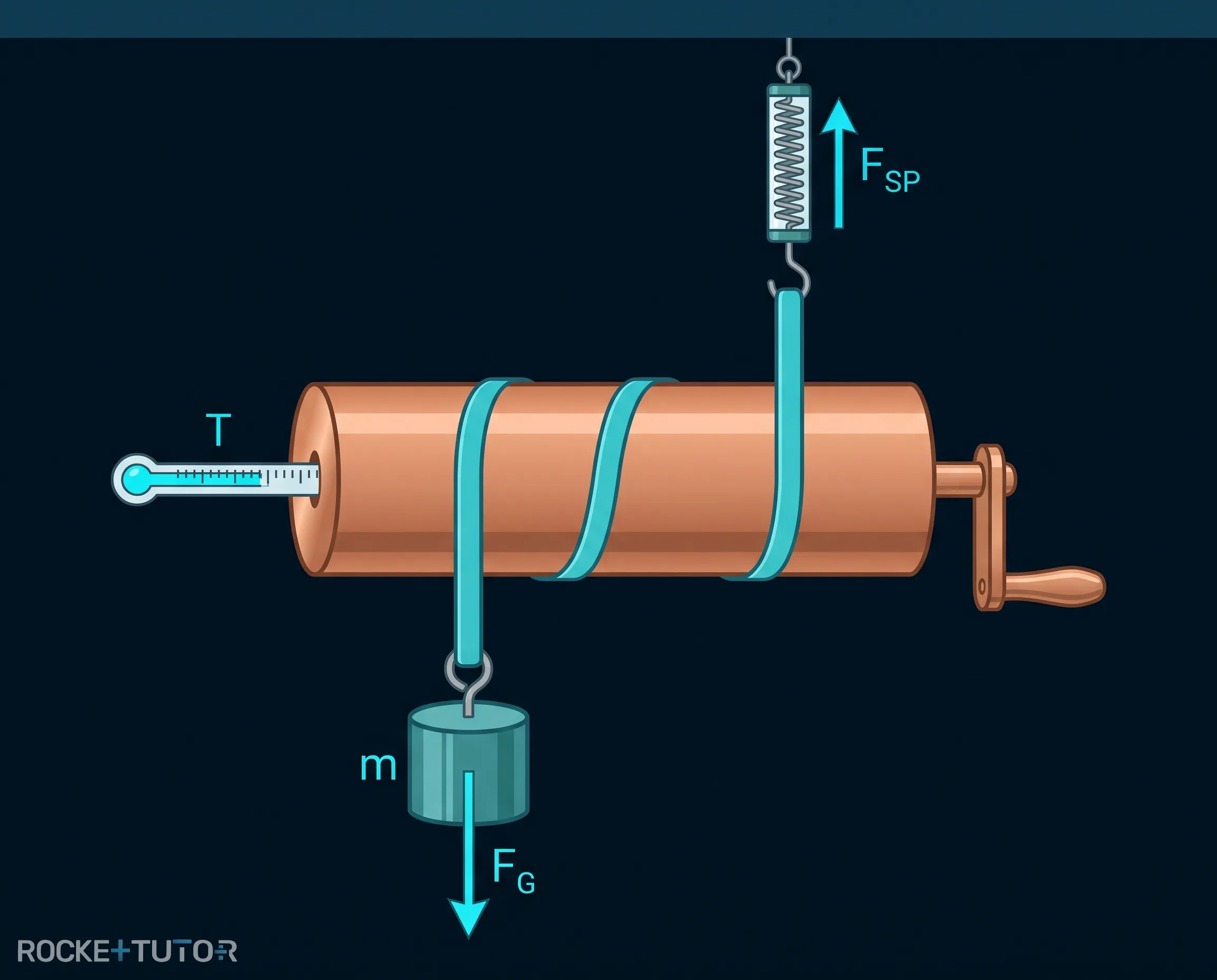

Der Reibungszylinder

Zweck: Wir wollen messen, wie viel mechanische Arbeit nötig ist, um einen Kupferzylinder um eine bestimmte Temperatur zu erwärmen.

Materialien: Drehbarer Kupferzylinder mit Thermometer, Reibband, hängende Masse ( $m$ ), Federwaage.

Durchführung:

Wickle das Reibband um den Zylinder.
Hänge an das eine Ende die Masse ( $m$ ) und befestige das andere Ende an der Federwaage.
Drehe den Zylinder mit einer Kurbel für eine genaue Anzahl an Umdrehungen ( $n$ ).

Beobachtung: Während der Zylinder gedreht wird, zeigt die Federwaage eine Spannkraft ( $F_{SP}$ ) an, die kleiner ist als die Gewichtskraft der hängenden Masse. Gleichzeitig steigt die Temperatur auf dem Thermometer stetig an.

Erklärung: Die hängende Masse zieht mit ihrer Gewichtskraft ( $F_G = m \cdot g$ ) nach unten. Die Federwaage hält mit der Spannkraft ( $F_{SP}$ ) dagegen. Die Differenz zwischen diesen beiden Kräften ist genau die Kraft, die an der Zylinderoberfläche reibt! Die Reibungskraft ist also: $F_R = F_G - F_{SP}$ . Diese Kraft verrichtet Arbeit, welche den Zylinder erwärmt.

Schritt-für-Schritt-Anleitung

Berechne die Reibungskraft: Subtrahiere die Spannkraft von der Gewichtskraft der Masse.
Bestimme den Reibungsweg: Multipliziere den Zylinderumfang mit der Anzahl der Umdrehungen.
Berechne die Reibungsarbeit: Multipliziere die Reibungskraft mit dem Reibungsweg.
Ermittle die Temperaturerhöhung: Setze die Arbeit als Wärmeenergie in $Q = C \cdot \Delta T$ ein und löse auf.

Durchgerechnete Beispiele

Beispiel 2

Aufgabe

In einem Reibungszylinderexperiment hat der Zylinder einen Radius von $r = 22,5 \text{ mm}$ und eine Wärmekapazität von $C = 246 \text{ J/K}$ . Die hängende Masse beträgt $m = 5,0 \text{ kg}$ . Während der Drehung zeigt die Federwaage eine Spannkraft von $F_{SP} = 3,0 \text{ N}$ an. Berechne die erzeugte Wärmeenergie und die zu erwartende Temperaturerhöhung nach $n = 250$ Umdrehungen. (Nutze $g = 9,81 \text{ m/s}^2$ ).

Fortschritt

4 / 4

Schritt 1
Reibungskraft berechnen
Zuerst berechnen wir die Gewichtskraft der hängenden Masse: $F_G = m \cdot g = 5,0 \text{ kg} \cdot 9,81 \text{ m/s}^2 = 49,05 \text{ N}$ Die tatsächliche Reibungskraft ist die Differenz aus Gewichtskraft und der abgelesenen Spannkraft: $F_R = F_G - F_{SP} = 49,05 \text{ N} - 3,0 \text{ N} = 46,05 \text{ N}$
Schritt 2
Zurückgelegten Reibungsweg berechnen
Der Radius muss in Meter umgerechnet werden: $r = 22,5 \text{ mm} = 0,0225 \text{ m}$ . $s_R = 2 \cdot \pi \cdot r \cdot n$ $s_R = 2 \cdot \pi \cdot 0,0225 \text{ m} \cdot 250 \approx 35,34 \text{ m}$
Schritt 3
Reibungsarbeit und Wärmeenergie bestimmen
$\textcolor{#08BFFF}{W_R} = F_R \cdot s_R = 46,05 \text{ N} \cdot 35,34 \text{ m} \approx \textcolor{#08BFFF}{1627 \text{ J}}$ Da die gesamte mechanische Arbeit in Wärme umgewandelt wird, gilt: $\textcolor{#FF7D57}{Q} = \textcolor{#08BFFF}{1627 \text{ J}}$
Schritt 4 · Ergebnis
Temperaturerhöhung berechnen
Wir nutzen die Formel für die Wärmeenergie und stellen sie nach $\Delta T$ um: $\textcolor{#FF7D57}{Q} = C \cdot \Delta T \quad \rightarrow \quad \Delta T = \frac{\textcolor{#FF7D57}{Q}}{C}$ $\Delta T = \frac{\textcolor{#FF7D57}{1627 \text{ J}}}{246 \text{ J/K}} \approx 6,61 \text{ K}$

Ergebnis:

Nach 250 Umdrehungen wurden $1627 \text{ J}$ Wärmeenergie erzeugt, was zu einer Temperaturerhöhung von etwa $6,6 \text{ K}$ führt.

Aufgabentyp 3: Wärmekraftmaschinen und das Perpetuum mobile

Der erste Hauptsatz der Thermodynamik ist im Grunde der Energieerhaltungssatz: Energie kann weder erschaffen noch vernichtet werden. Sie kann nur ihre Form ändern.

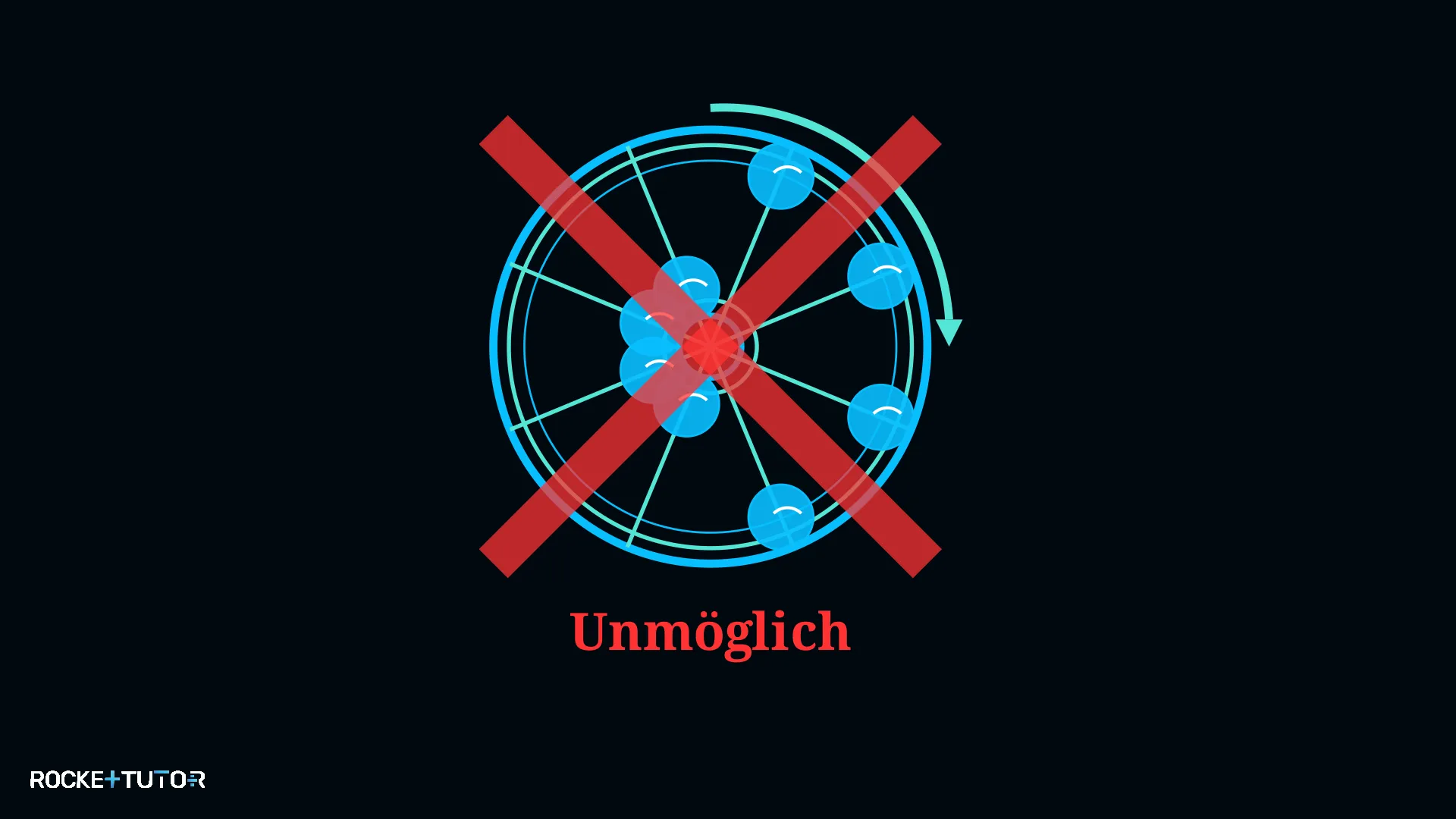

Deshalb ist ein sogenanntes Perpetuum mobile erster Art physikalisch unmöglich. Das wäre eine hypothetische Maschine, die einmal angestoßen wird und dann ewig weiterläuft und dabei nutzbare Arbeit verrichtet, ohne dass man ihr Energie (wie Strom oder Benzin) zuführen muss.

Da wir keine Energie aus dem Nichts erschaffen können, nutzen wir Wärmekraftmaschinen wie den Stirlingmotor. Diese Maschinen nehmen Wärmeenergie auf, wandeln einen Teil davon in mechanische Arbeit um und geben den Rest als Abwärme wieder ab.

Ein idealer Stirlingmotor durchläuft einen ständigen Kreisprozess aus vier Phasen:

Isotherme Expansion: Das Gas wird bei hoher Temperatur ( $T_h$ ) erhitzt, dehnt sich aus und verrichtet Arbeit.
Isochore Abkühlung: Das Gas kühlt bei gleichbleibendem Volumen ab.
Isotherme Kompression: Das Gas wird bei niedriger Temperatur ( $T_k$ ) wieder zusammengedrückt.
Isochore Erwärmung: Das Gas wird bei gleichbleibendem Volumen wieder erhitzt.

Schritt-für-Schritt-Anleitung

Berechne die zugeführte Wärme: Teile die Heizleistung ( $P$ ) durch die Frequenz ( $f$ ).
Bestimme die Nutzarbeit: Setze die Nutzarbeit ( $W_{nutz}$ ) gleich der zugeführten Wärme ( $Q_{zu}$ ).
Berechne die maximale Temperatur: Nutze die Formel für die isotherme Ausdehnung und stelle nach $T_h$ um.
Berechne den Wirkungsgrad: Setze die Temperaturen in Kelvin in die Formel $\eta = 1 - \frac{T_k}{T_h}$ ein.

Durchgerechnete Beispiele

Beispiel 3

Aufgabe

Ein idealer Stirlingmotor wird durch ein $100 \text{ W}$ -Heizelement angetrieben und läuft mit einer Frequenz von $2,0 \text{ Hz}$ . Als Arbeitsgas dienen $1,0 \cdot 10^{-2} \text{ mol}$ Stickstoff. Der Kreisprozess beinhaltet eine isotherme Expansion auf das Doppelte seines Anfangsvolumens ( $V_2 = 2 \cdot V_1$ ). Die Temperatur am kalten Ende beträgt $T_k = 298 \text{ K}$ . Berechne die Nutzarbeit pro Zyklus ( $W_{nutz}$ ), die Temperatur am heißen Ende ( $T_h$ ) und den Wirkungsgrad ( $\eta$ ).

Fortschritt

4 / 4

Schritt 1
Zugeführte Wärme pro Zyklus berechnen
Gegeben sind $P = 100 \text{ W}$ (also $100 \text{ J/s}$ ) und $f = 2,0 \text{ Hz}$ (also $2$ Zyklen pro Sekunde). $Q_{zu} = \frac{P}{f} = \frac{100 \text{ J/s}}{2,0 \text{ 1/s}} = 50 \text{ J}$
Schritt 2
Nutzarbeit bestimmen
Da es sich um einen idealen Stirlingmotor handelt, wird die gesamte zugeführte Wärme der isothermen Expansion in Arbeit umgewandelt: $\textcolor{#08BFFF}{W_{nutz}} = Q_{zu} = \textcolor{#08BFFF}{50 \text{ J}}$

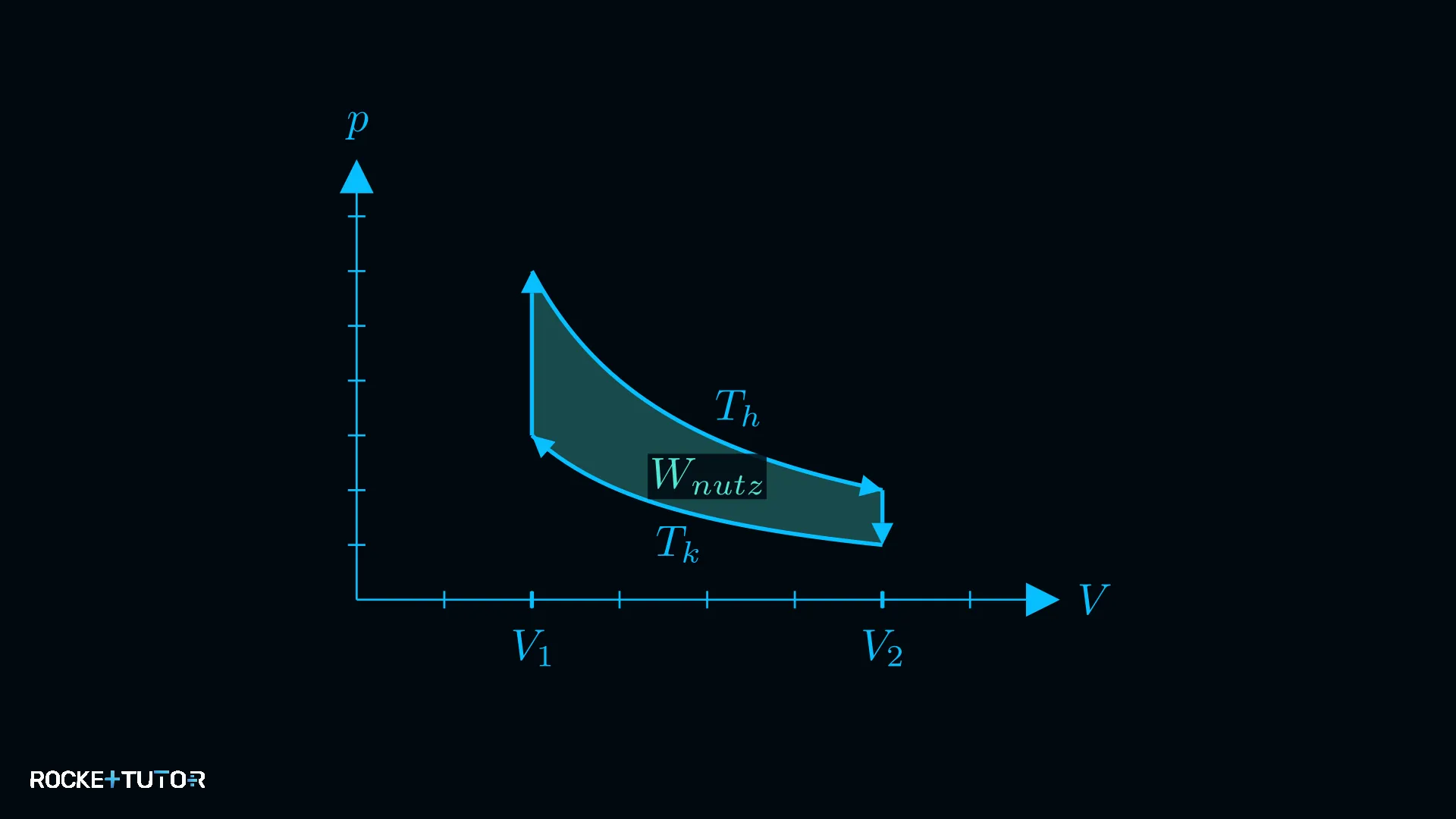

Diagramm zum idealen Stirlingmotor
Schritt 3
Maximale Temperatur ($T_h$) berechnen
Wir nutzen die Formel für die Arbeit bei isothermer Expansion. Wir wissen, dass sich das Volumen verdoppelt, also ist $\frac{V_2}{V_1} = 2$ . $\textcolor{#08BFFF}{W_{nutz}} = n \cdot R \cdot \textcolor{#FF7D57}{T_h} \cdot \ln(2)$ Wir stellen nach $\textcolor{#FF7D57}{T_h}$ um: $\textcolor{#FF7D57}{T_h} = \frac{\textcolor{#08BFFF}{W_{nutz}}}{n \cdot R \cdot \ln(2)}$ Werte einsetzen ( $R = 8,314 \text{ J/(mol}\cdot\text{K)}$ ): $\textcolor{#FF7D57}{T_h} = \frac{\textcolor{#08BFFF}{50 \text{ J}}}{0,01 \text{ mol} \cdot 8,314 \text{ J/(mol}\cdot\text{K)} \cdot 0,693}$ $\textcolor{#FF7D57}{T_h} = \frac{50}{0,0576} \approx \textcolor{#FF7D57}{868 \text{ K}}$
Schritt 4 · Ergebnis
Wirkungsgrad ($\eta$) berechnen
$\eta = 1 - \frac{T_k}{\textcolor{#FF7D57}{T_h}}$ $\eta = 1 - \frac{298 \text{ K}}{\textcolor{#FF7D57}{868 \text{ K}}}$ $\eta = 1 - 0,343 = 0,657$

Ergebnis:

Die Nutzarbeit pro Zyklus beträgt $\textcolor{#08BFFF}{50 \text{ J}}$ . Die Temperatur am heißen Ende liegt bei $\textcolor{#FF7D57}{868 \text{ K}}$ (ca. $595^\circ\text{C}$ ) und der Motor erreicht einen Wirkungsgrad von $65,7\%$ .

Wichtige Erkenntnisse

Einheiten: $1 \text{ bar} = 10^5 \text{ Pa}$ . Temperaturen in Gas- und Wirkungsgradformeln müssen immer in Kelvin ( $\text{K}$ ) umgerechnet werden!
Reibung: Mechanische Arbeit wird in Wärme umgewandelt ( $\textcolor{#FF7D57}{Q} = -\textcolor{#08BFFF}{W_R}$ ). Die Reibungskraft ist oft die Differenz aus anderen Kräften (z.B. Gewichtskraft minus Spannkraft).
Energieerhaltung: Ein Perpetuum mobile ist unmöglich. Man kann nicht mehr Energie aus einer Maschine herausholen, als man hineinsteckt.
Stirlingmotor: Der Wirkungsgrad hängt nur von den beiden Temperaturen ab: $\eta = 1 - \frac{T_k}{T_h}$ .
