Verkabelung und Schaltungsdesign an Fahrrädern einfach erklärt

Stell dir vor, du fährst an einem dunklen Herbstabend mit dem Fahrrad nach Hause. Plötzlich fährst du über ein tiefes Schlagloch und die Glühbirne deines Vorderlichts brennt durch! Es wird dunkel vor dir.

Aber zum Glück leuchtet dein rotes Rücklicht weiter, sodass dich die Autos von hinten noch sehen können. Warum geht nicht die komplette Beleuchtung aus, wenn eine Lampe kaputt ist? Und wo sind eigentlich die ganzen Kabel versteckt? Dein Fahrrad ist in Wirklichkeit ein cleveres, rollendes Strom-Labor. In dieser Lektion lüften wir das Geheimnis der Verkabelung und des Schaltungsdesigns an Fahrrädern!

Vorwissen

• Geschlossener Stromkreis: Strom kann nur fließen, wenn es einen ununterbrochenen Kreis von der Stromquelle zum Gerät und wieder zurück gibt. Beispiel: Wenn ein Kabel durchgeschnitten ist, ist der Kreis offen und die Lampe bleibt aus.
• Leiter und Isolatoren: Materialien, die Strom durchlassen (wie Metalle), nennt man Leiter. Materialien, die Strom blockieren (wie Kunststoff oder Gummi), nennt man Isolatoren. Beispiel: Das Innere eines Kabels ist aus Kupfer (Leiter), die Hülle aus Kunststoff (Isolator).
• Parallelschaltung: Ein Stromkreis, in dem sich der Weg verzweigt. Der Strom hat mehrere Möglichkeiten zu fließen. Beispiel: In einer Mehrfachsteckdose sind alle Geräte parallel geschaltet.

Aufgabentyp 1: Die Parallelschaltung am Fahrrad

Wenn wir uns die Verkabelung und das Schaltungsdesign an Fahrrädern ansehen, spielt die Parallelschaltung eine zentrale Rolle. Alltagsbezug: Die Stromquelle an einem klassischen Fahrrad ist der Dynamo. Er erzeugt den Strom, wenn sich das Rad dreht.

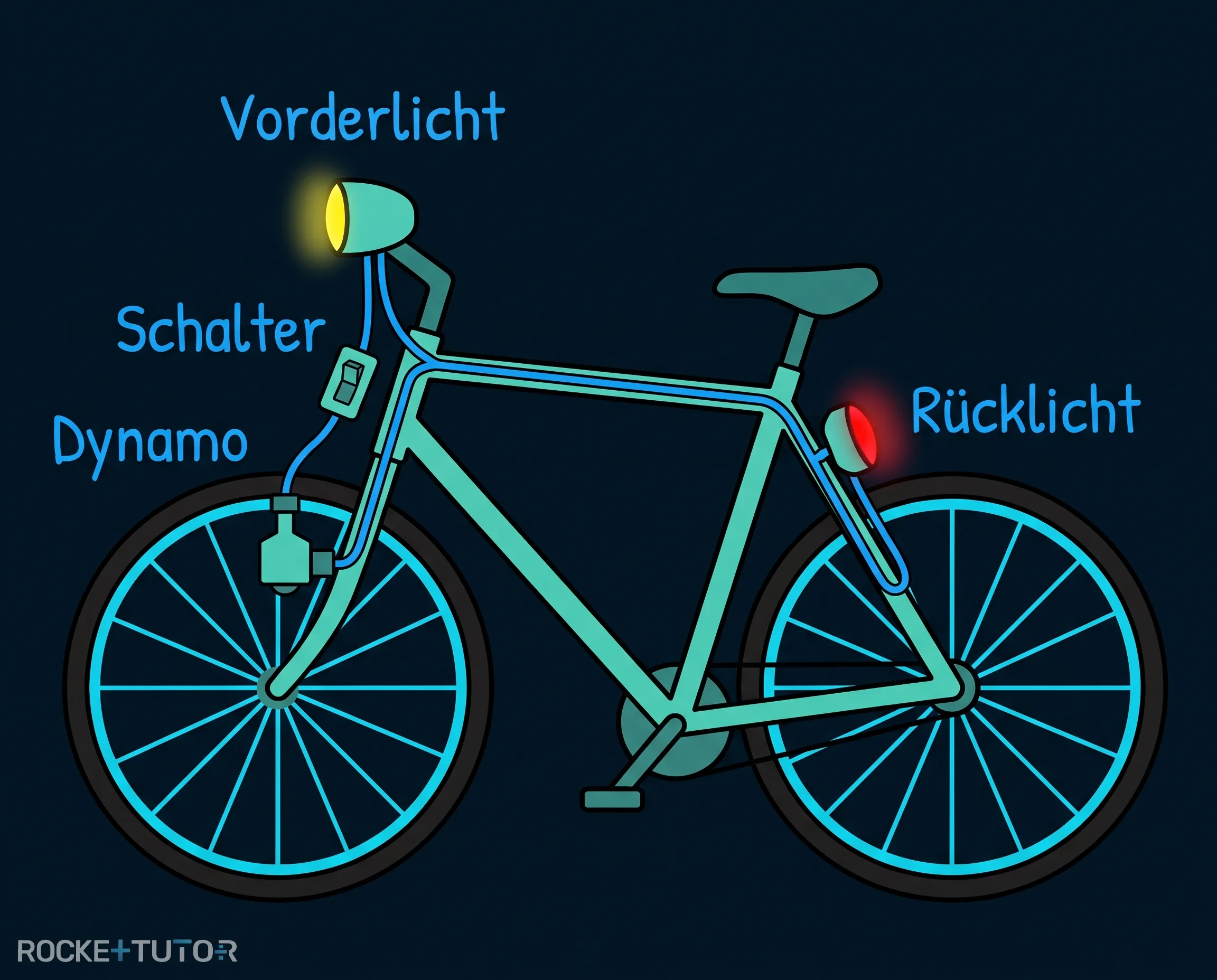

Damit das Vorderlicht und das Rücklicht leuchten, müssen sie mit dem Dynamo verbunden sein. Am Fahrrad sind diese beiden Lampen in einer Parallelschaltung eingebaut. Das bedeutet, der Stromweg teilt sich auf: Ein Teil des Stroms fließt zum Vorderlicht, der andere Teil fließt zum Rücklicht.

Das hat einen riesigen Vorteil: Wenn die Glühbirne im Vorderlicht kaputtgeht, ist nur dieser eine Weg blockiert. Der Weg zum Rücklicht ist davon völlig unbeeindruckt. Das Rücklicht hat seinen eigenen, unabhängigen Stromkreis und leuchtet einfach weiter!

Aber Moment mal, du hast meistens nur einen einzigen Schalter am Vorderlicht, um beide Lampen gleichzeitig ein- und auszuschalten. Wie funktioniert das?

Dieser Schalter sitzt im sogenannten Hauptstromkreis. Das ist das Stück Kabel, bevor sich der Weg zu den beiden Lampen aufteilt. Wenn du diesen Schalter ausschaltest, unterbrichst du den Weg ganz am Anfang. Der Strom kommt gar nicht erst bis zur Verzweigung, und beide Lichter gehen aus.

Aufgabentyp 2: Der Fahrradrahmen als unsichtbares Kabel

Ein Stromkreis muss immer geschlossen sein. Der Strom braucht einen Hinweg zur Lampe und einen Rückweg zum Dynamo. Bei älteren Fahrrädern suchst du aber oft vergeblich nach einem zweiten Kabel für den Rückweg. Wo ist es?

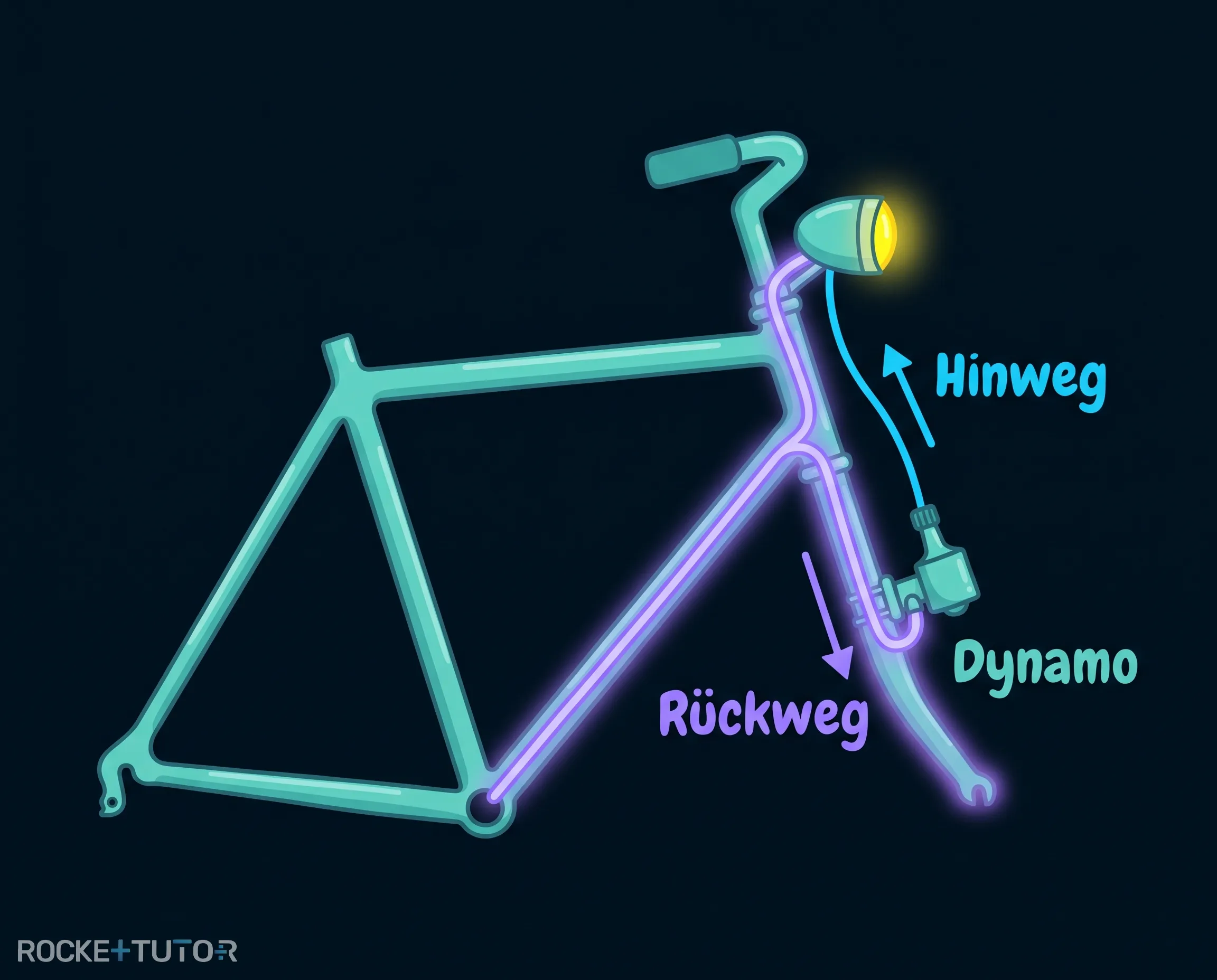

Die Lösung ist genial: Der Metallrahmen des Fahrrads wird als Rückleitung genutzt! Metall ist ein hervorragender elektrischer Leiter. Der Strom fließt durch das Kabel zur Lampe und fließt dann einfach durch das Metall des Fahrradrahmens zurück zum Dynamo. Der Rahmen schließt den Stromkreis.

Diese Bauweise spart zwar Kabel, bringt aber zwei typische Probleme mit sich:

Problem 1: Kunststoffteile unterbrechen den Weg Stell dir vor, dein altes Schutzblech aus Metall rostet und du tauschst es gegen ein neues, schickes Schutzblech aus Kunststoff aus. Plötzlich geht das Rücklicht nicht mehr! Warum? Kunststoff ist ein Isolator. Er leitet keinen Strom. Wenn das Rücklicht am Kunststoff befestigt ist, kann der Strom nicht mehr in den Metallrahmen fließen. Der Stromkreis ist unterbrochen.

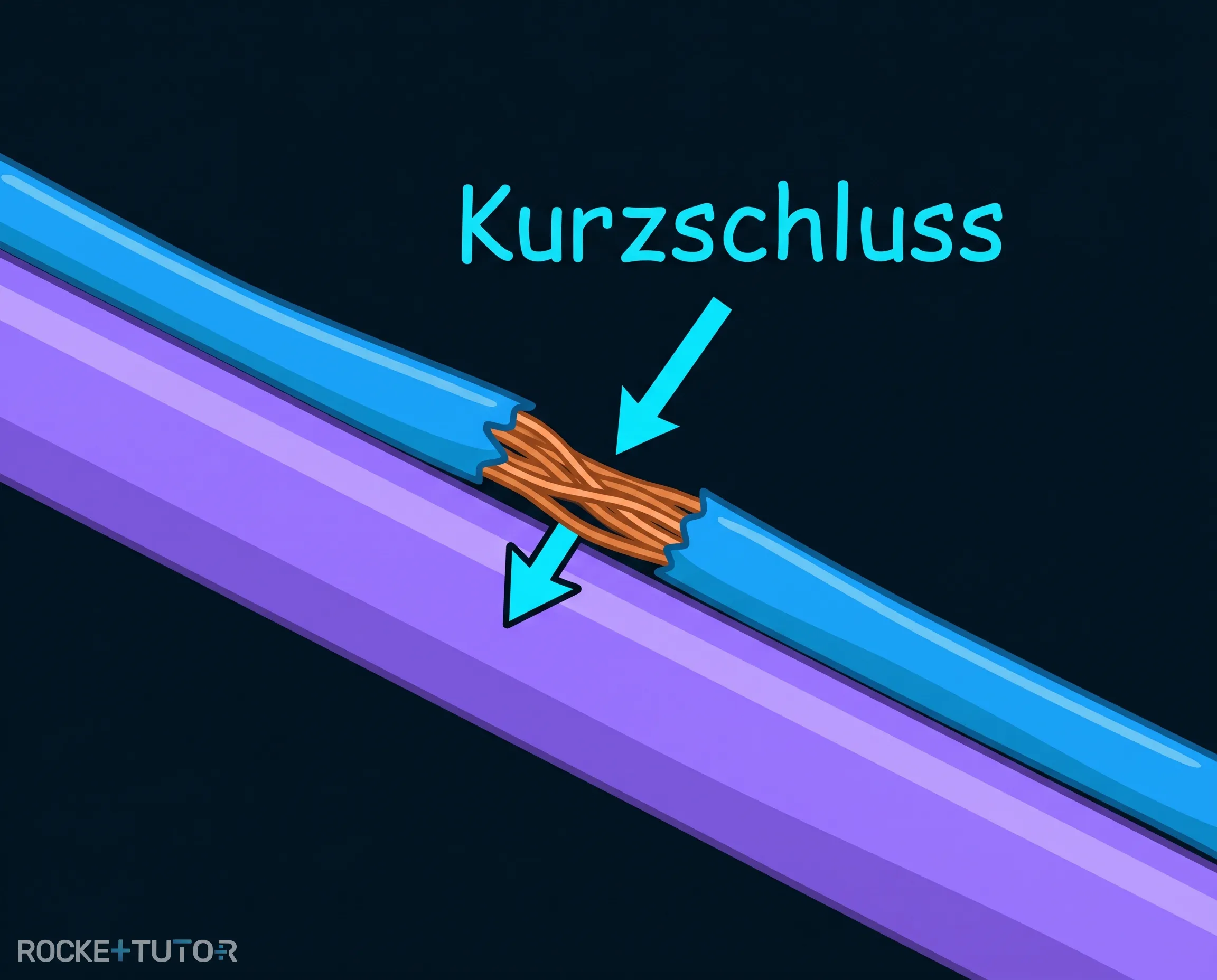

Problem 2: Der Kurzschluss Das Kabel, das vom Dynamo zur Lampe führt, ist mit Kunststoff umhüllt (isoliert), damit der Strom im Kabel bleibt. Wenn dieses Kabel aber lange am Rahmen scheuert, geht die Isolierung kaputt. Der blanke Draht berührt nun direkt den Metallrahmen.

Strom ist gewissermaßen "faul". Er sucht sich immer den leichtesten Weg. An der kaputten Stelle nimmt der Strom eine bequeme Abkürzung: Er fließt direkt aus dem Kabel in den Rahmen und zurück zum Dynamo, ohne jemals bei der Lampe anzukommen. Das nennt man einen Kurzschluss. Die Lampe bleibt dunkel.

Durchgerechnete Beispiele

Wichtige Erkenntnisse

• Parallelschaltung: Vorder- und Rücklicht sind parallel geschaltet. Geht eine Lampe kaputt, leuchtet die andere weiter.
• Hauptschalter: Der Schalter sitzt im Hauptstromkreis vor der Verzweigung. Deshalb schaltet er beide Lampen gleichzeitig.
• Rahmen als Leiter: Bei älteren Fahrrädern dient der Metallrahmen als Rückleitung für den Strom (er ersetzt das zweite Kabel).
• Isolatoren stören: Ersetzt man Metallteile durch Kunststoff (Isolator), wird der Stromkreis unterbrochen.
• Kurzschluss: Berührt ein blankes Kabel den Metallrahmen, nimmt der Strom eine Abkürzung zurück zum Dynamo. Die Lampe bleibt dunkel.
