Wechselstrom und Wechselspannung einfach erklärt: Alles Wichtige

Hast du dich schon einmal gefragt, warum es völlig egal ist, wie herum du den Stecker deines Handyladegeräts in die Steckdose steckst?

Bei einer Batterie gibt es ein klares Plus und Minus – vertauschst du sie, funktioniert das Gerät nicht. Die Steckdose nutzt jedoch ein anderes Prinzip: Wechselstrom und Wechselspannung. In diesem Artikel schauen wir uns an, wie dieser Strom funktioniert, warum er sich ständig verändert und wie du die wichtigsten Werte berechnest.

Vorwissen

• Gleichstrom (DC): Elektrischer Strom, bei dem die Elektronen immer in die gleiche Richtung fließen (z. B. aus einer Batterie). Beispiel: Eine Taschenlampe wird mit Gleichstrom aus einer Batterie betrieben.
• Frequenz ($f$) und Periodendauer ($T$): Die Frequenz gibt an, wie oft sich ein Vorgang pro Sekunde wiederholt (Einheit: Hertz, $\text{Hz}$). Die Periodendauer ist die Zeit für einen einzigen Durchgang. Formel: $T = \frac{1}{f}$ Beispiel: Wenn ein Pendel 2-mal pro Sekunde hin und her schwingt, ist die Frequenz $2 \text{ Hz}$ und die Periodendauer $0{,}5 \text{ s}$.

Aufgabentyp 1: Eigenschaften von Wechselstrom und Wechselspannung

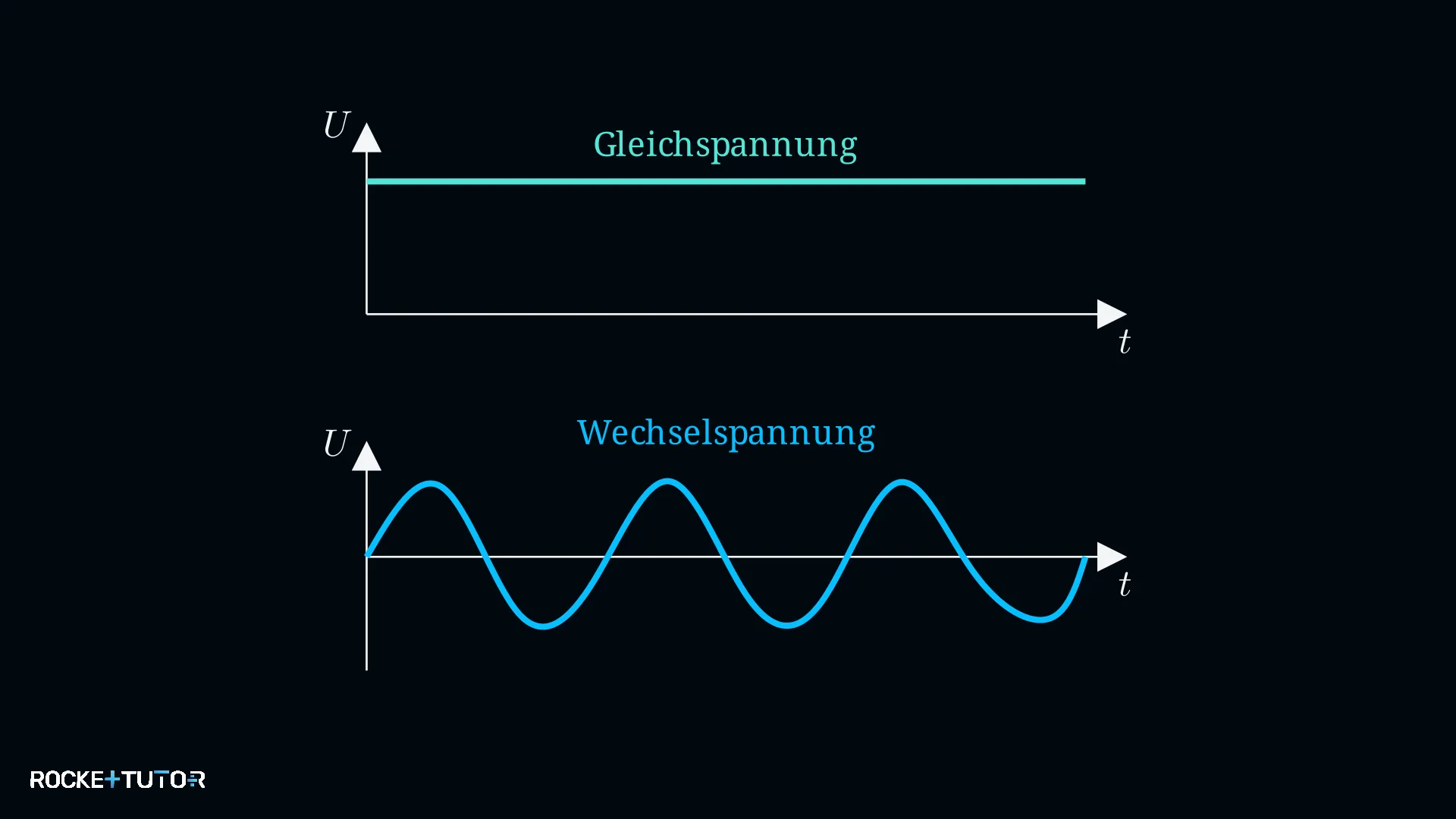

Um Wechselstrom und Wechselspannung richtig zu verstehen, müssen wir uns zuerst den Unterschied zum Gleichstrom ansehen. Bei einem Gleichstromkreis (DC) fließen die Elektronen immer in eine Richtung: vom Minuspol zum Pluspol. Die Spannung bleibt dabei konstant.

Wie wir bereits beim Generator gelernt haben, funktioniert Wechselspannung (Symbol ~) anders. Hier ändert sich die Polung der Spannungsquelle kontinuierlich. Der Pluspol wird zum Minuspol und umgekehrt.

Weil sich die Spannung ständig umkehrt, ändern auch die Elektronen im Kabel fortlaufend ihre Richtung. Sie fließen nicht im Kreis, sondern bewegen sich periodisch hin und her. Das ist der Wechselstrom.

Da die Stromstärke direkt von der Spannung abhängt, bedeutet eine wechselnde Spannung auch einen wechselnden Strom. Die Beträge von Spannung und Stromstärke sind nicht konstant: Sie steigen von null auf einen Maximalwert, fallen wieder auf null, wechseln die Richtung (Polung) und steigen wieder an.

Aufgabentyp 2: Amplitude und Effektivwert umrechnen

Da sich die Wechselspannung in jedem Bruchteil einer Sekunde ändert, stellt sich eine wichtige Frage: Welchen Wert geben wir eigentlich an, wenn wir von der Stärke der Spannung sprechen?

Hier müssen wir zwei Werte unterscheiden:

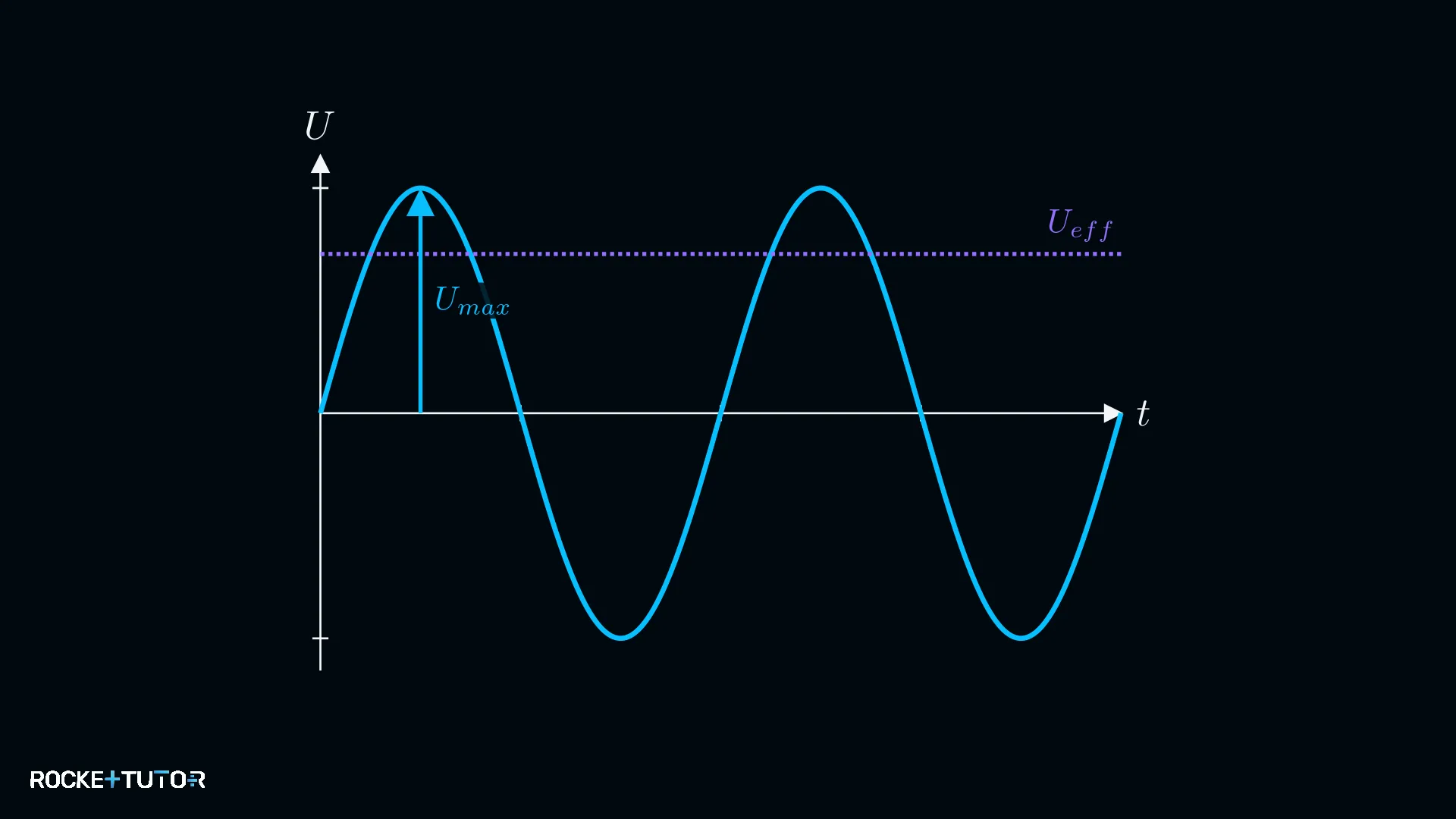

• Die Amplitude ($\textcolor{#08BFFF}{U_{max}}$): Das ist der absolute Maximalwert (die Spitze), den die Spannung für einen winzigen Moment erreicht.
• Der Effektivwert ($\textcolor{#9570FF}{U_{eff}}$): Das ist der faire Vergleichswert mit einer Gleichspannung.

Stell dir vor, du hast eine Lampe. Wenn du sie an eine Gleichspannung von $4 \text{ V}$ anschließt, leuchtet sie normal hell. Schließt du sie an eine Wechselspannung mit einer Amplitude von $6 \text{ V}$ an, leuchtet sie exakt genauso hell! Warum? Weil die Wechselspannung die $6 \text{ V}$ nur ganz kurz erreicht und dazwischen immer wieder auf null abfällt. Im Durchschnitt setzt sie im gleichen Zeitraum also genau die gleiche Energiemenge um (sie erbringt die gleiche Leistung) wie die konstanten $4 \text{ V}$.

Messgeräte zeigen bei Wechselstrom immer den konstanten Effektivwert an. Für sinusförmige Spannungen gibt es einen festen mathematischen Umrechnungsfaktor: die Wurzel aus 2 ($\sqrt{2} \approx 1{,}41$).

$\textcolor{#9570FF}{U_{eff}} = \frac{\textcolor{#08BFFF}{U_{max}}}{\sqrt{2}}$

Schritt-für-Schritt-Anleitung

1. Identifiziere den gegebenen Wert: Lies genau, ob der Maximalwert (Amplitude) oder der Effektivwert gegeben ist.
2. Wähle die richtige Formel: Nutze $\textcolor{#9570FF}{U_{eff}} = \frac{\textcolor{#08BFFF}{U_{max}}}{\sqrt{2}}$ für den Effektivwert oder $\textcolor{#08BFFF}{U_{max}} = \textcolor{#9570FF}{U_{eff}} \cdot \sqrt{2}$ für die Amplitude.
3. Setze die Werte ein: Berechne das Ergebnis und vergiss am Ende nicht die Einheit Volt ($\text{V}$).

Durchgerechnete Beispiele

Aufgabentyp 3: Eigenschaften der Haushaltsstromversorgung

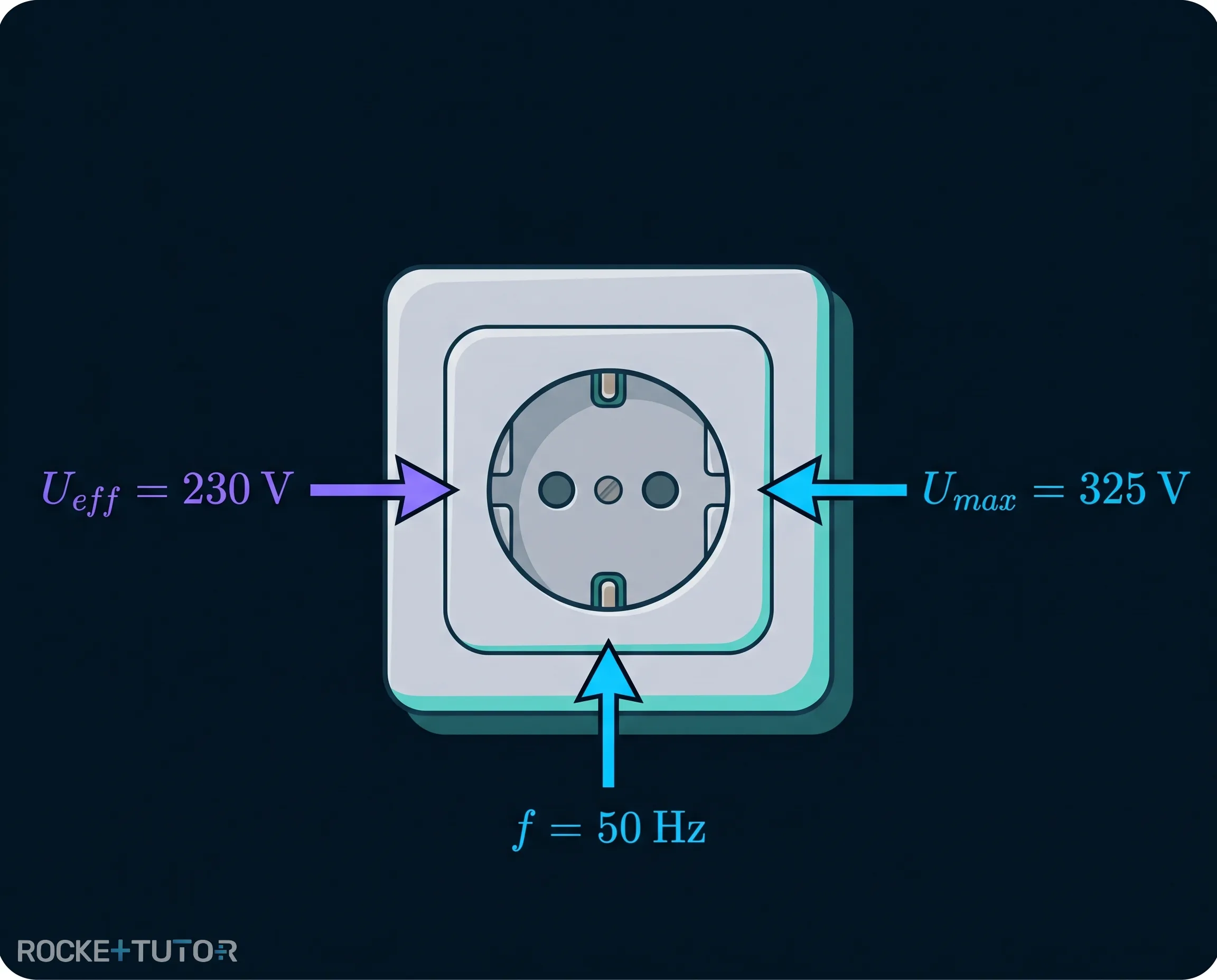

Unser Haushaltsstromnetz (die normale Steckdose) hat feste Eigenschaften, die du dir unbedingt merken musst.

• Spannung: Die Steckdose liefert eine Effektivspannung von $\textcolor{#9570FF}{230 \text{ V}}$. Das ist der Wert, für den all deine Haushaltsgeräte gebaut sind.
• Maximalwert: Die tatsächliche Amplitude (Spitzenspannung) im Kabel ist deutlich höher, nämlich $\textcolor{#08BFFF}{325 \text{ V}}$.
• Frequenz: Die Wechselspannung hat eine Frequenz von $50 \text{ Hz}$ (Hertz). Das bedeutet, der gesamte Spannungsverlauf (einmal positiv, einmal negativ) wiederholt sich 50-mal pro Sekunde.
• Periodendauer: Da sich der Vorgang 50-mal in einer Sekunde wiederholt, dauert ein einzelner Durchgang (die Zeit zwischen zwei benachbarten Spannungsspitzen) genau $0{,}020 \text{ s}$.

Durchgerechnete Beispiele

Wichtige Erkenntnisse

• Bei Wechselstrom ändern sich die Polung der Spannung und die Fließrichtung der Elektronen kontinuierlich.
• Die Amplitude ist der Maximalwert der Spannung.
• Der Effektivwert entspricht der Gleichspannung, die die gleiche Leistung erbringt. Formel: $\textcolor{#9570FF}{U_{eff}} = \frac{\textcolor{#08BFFF}{U_{max}}}{\sqrt{2}}$.
• Hausstromnetz: $\textcolor{#9570FF}{230 \text{ V}}$ Effektivspannung, $\textcolor{#08BFFF}{325 \text{ V}}$ Amplitude, $50 \text{ Hz}$ Frequenz ($0{,}020 \text{ s}$ Periodendauer).
