Aufbau galvanischer Elemente einfach erklärt: Terminologie

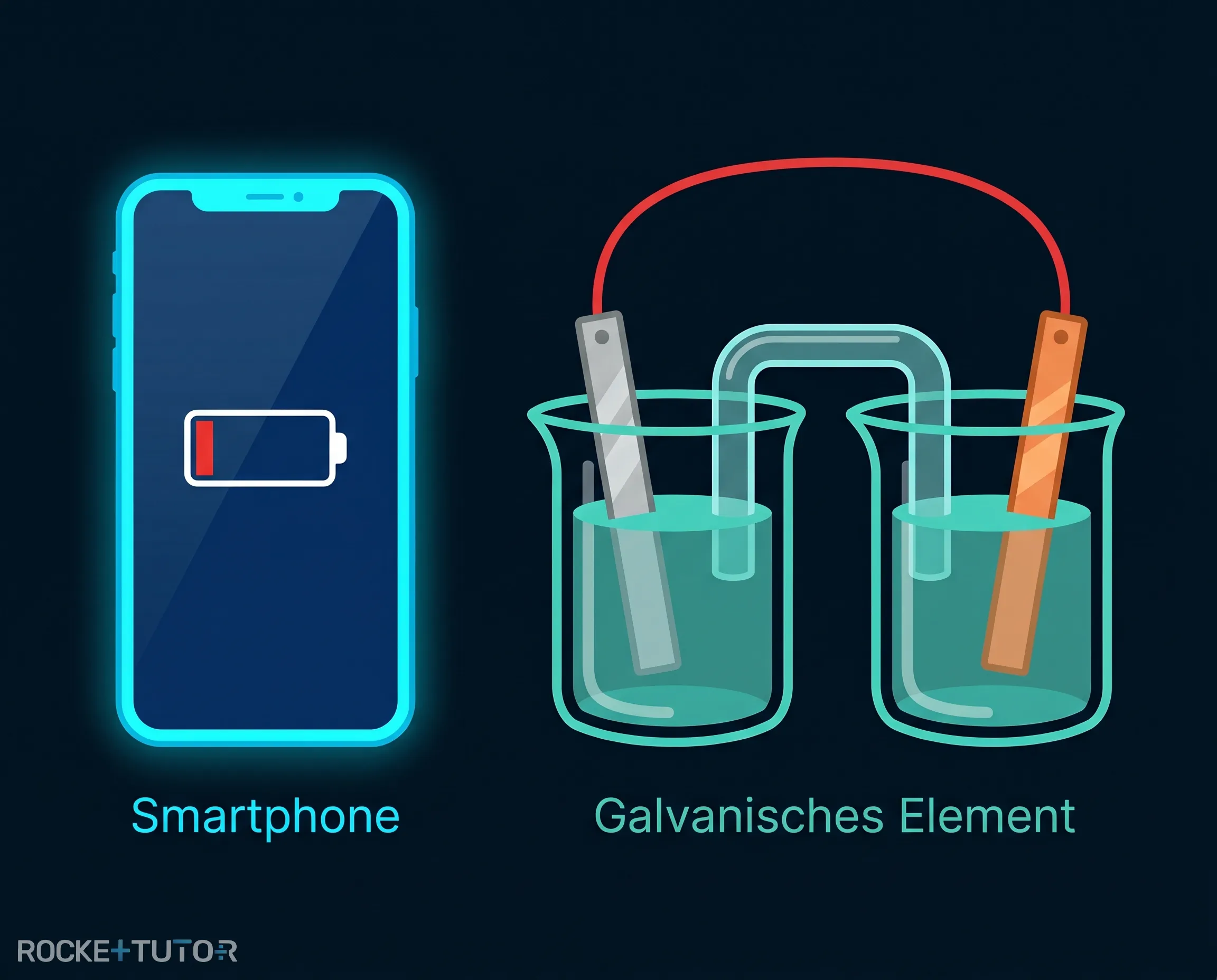

Stell dir vor, der Akku deines Smartphones ist leer. Was passiert eigentlich im Inneren, wenn er Strom liefert? Es ist keine Magie, sondern Chemie! Das Herzstück jeder Batterie ist ein sogenanntes galvanisches Element. In dieser Lektion schauen wir uns den Aufbau und Terminologie galvanischer Elemente genau an.

Wir lernen, aus welchen Bauteilen ein solches Element besteht, warum wir dafür zwei getrennte Gefäße brauchen und wie die Fachbegriffe für den Plus- und Minuspol lauten.

Vorwissen

• Oxidation: Die Abgabe von Elektronen. Beispiel: Ein Metallatom gibt Elektronen ab und wird zu einem geladenen Ion.
• Reduktion: Die Aufnahme von Elektronen. Beispiel: Ein Teilchen nimmt Elektronen auf.
• Elektrischer Strom: Das Fließen von Elektronen in eine bestimmte Richtung. Beispiel: Elektronen wandern durch ein Kupferkabel, um eine Lampe zum Leuchten zu bringen.

Aufgabentyp 1: Aufbau und Terminologie galvanischer Elemente

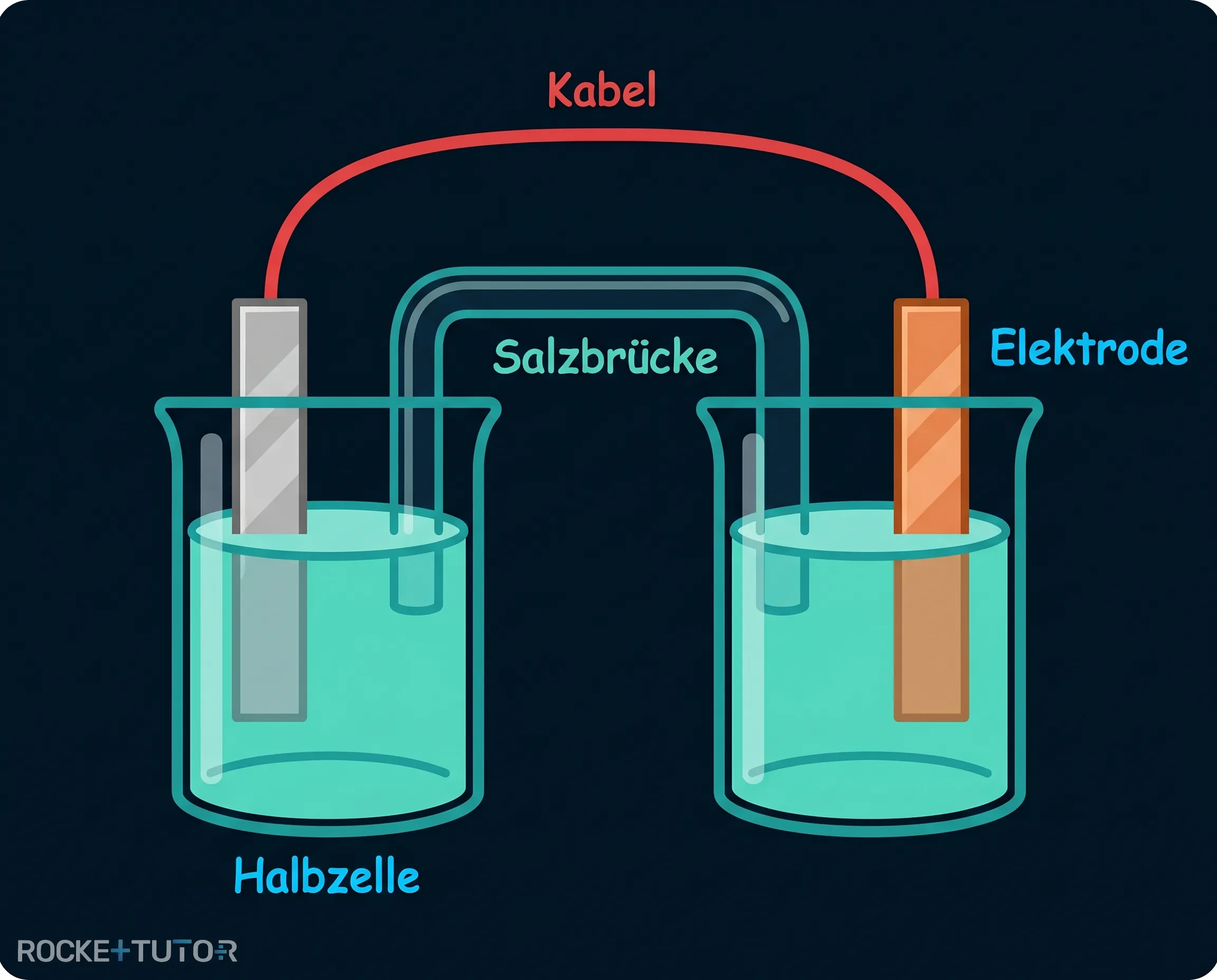

Wenn wir Chemikalien einfach in einem Topf mischen, reagieren sie und es wird oft warm. Um aber elektrischen Strom zu gewinnen, müssen wir die Reaktion in zwei Räume aufteilen. Ein galvanisches Element besteht daher aus folgenden Bauteilen:

• Die Halbzelle: Das ist ein Becherglas. Darin befindet sich eine Salzlösung (der Elektrolyt) und ein Metallstab (die Elektrode). Ein galvanisches Element besteht immer aus zwei räumlich getrennten Halbzellen.
• Das Kabel: Es verbindet die beiden Elektroden miteinander. Nur durch diese räumliche Trennung werden die Elektronen gezwungen, durch das Kabel zu fließen. Das ist unser elektrischer Strom!
• Die Salzbrücke: Das ist ein Röhrchen oder eine poröse Trennwand, die beide Bechergläser verbindet. Wenn Elektronen durch das Kabel fließen, entsteht in den Bechern ein Ungleichgewicht der elektrischen Ladung. Die Salzbrücke lässt Ionen wandern und sorgt für den Ladungsausgleich. Ohne sie würde der Strom sofort stoppen!

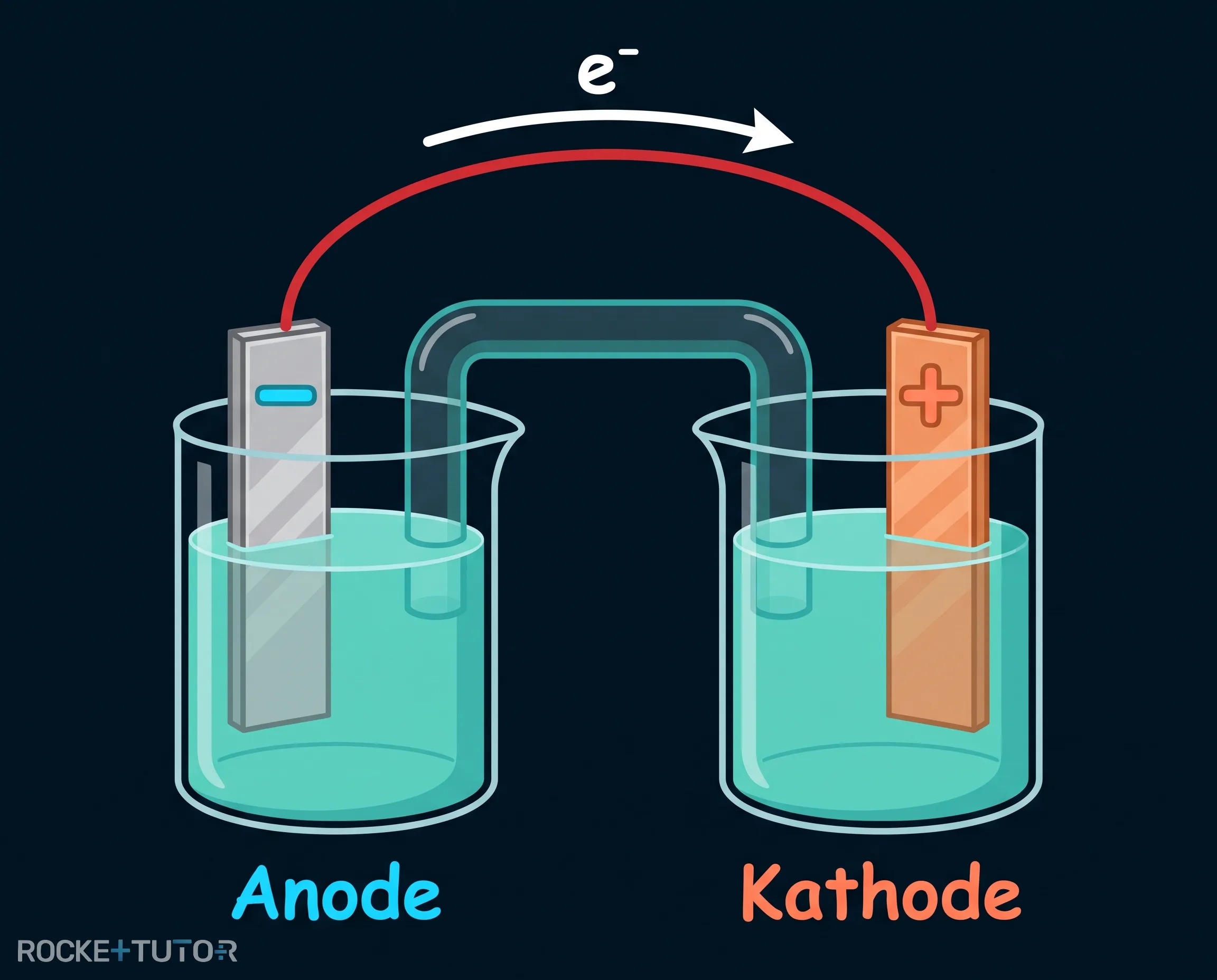

In einem galvanischen Element hat jede Seite einen bestimmten Namen, je nachdem, welche chemische Reaktion dort stattfindet.

• Die Anode: Hier geben die Metallatome Elektronen ab. Das ist die Oxidation. Weil sich hier die Elektronen sammeln, bevor sie in das Kabel gedrückt werden, ist die Anode der Minuspol.
• Die Kathode: Hier kommen die Elektronen aus dem Kabel an und werden aufgenommen. Das ist die Reduktion. Weil diese Seite die Elektronen anzieht, ist die Kathode der Pluspol.

Um dir das zu merken, gibt es einen einfachen Trick. Merke dir das Wort OMA: Oxidation = Minuspol = Anode.

Strom aus zwei Bechergläsern (Experiment)

Zweck: Wir bauen ein galvanisches Element und sehen, warum die Salzbrücke so wichtig ist.

Materialien: 2 Bechergläser, Zinkblech, Kupferblech, $50 \text{ mL}$ Zinksulfat-Lösung, $50 \text{ mL}$ Kupfersulfat-Lösung, Filterpapier, Kabel, kleine LED-Lampe.

⚠️ Sicherheitshinweis: Schutzbrille tragen. Die Metallsalzlösungen nicht verschlucken und Hautkontakt vermeiden.

Durchführung:

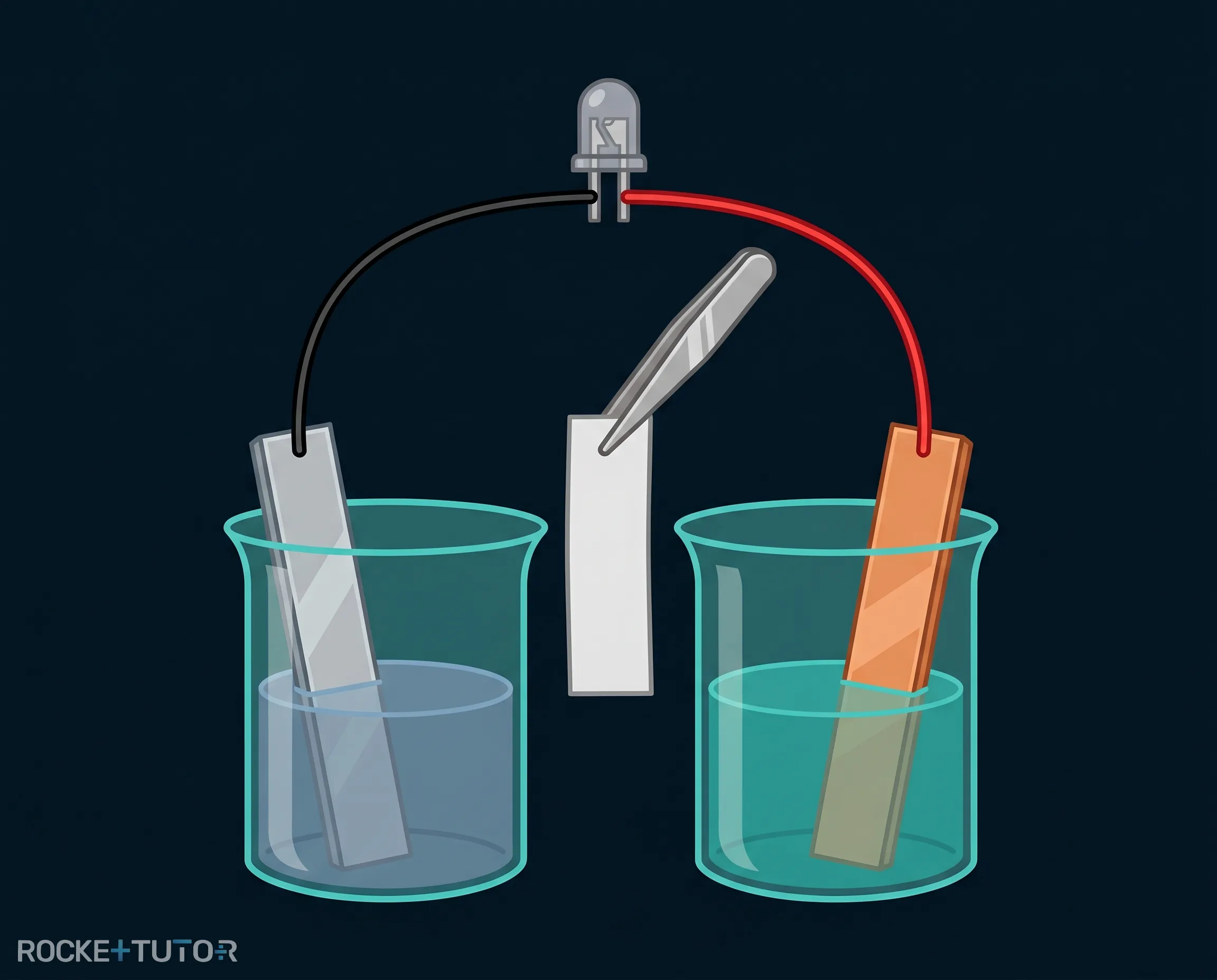

1. Fülle $50 \text{ mL}$ Zinksulfat-Lösung in das erste Becherglas und stelle das Zinkblech hinein.
2. Fülle $50 \text{ mL}$ Kupfersulfat-Lösung in das zweite Becherglas und stelle das Kupferblech hinein.
3. Verbinde beide Bleche mit den Kabeln und der LED-Lampe.

4. Tauche das Filterpapier in etwas Salzwasser und lege es wie eine Brücke über die Ränder in beide Bechergläser.

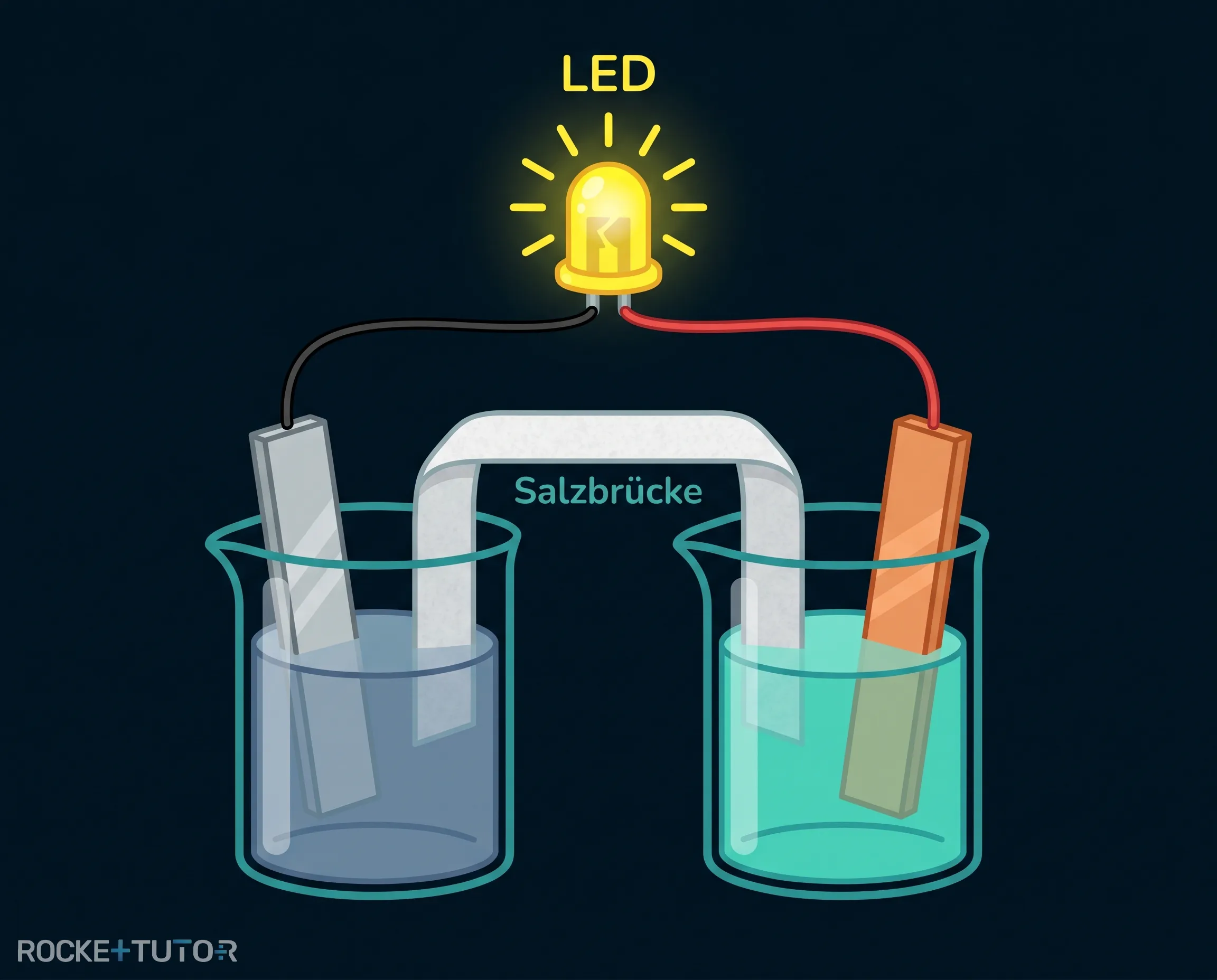

Beobachtung: Bevor das Filterpapier liegt, bleibt die Lampe dunkel. Sobald das nasse Filterpapier beide Flüssigkeiten berührt, leuchtet die LED-Lampe sofort auf.

Erklärung: Das nasse Filterpapier ist die Salzbrücke. Erst wenn sie liegt, kann der Ladungsausgleich stattfinden. Der Stromkreis ist geschlossen und die Elektronen fließen durch das Kabel.

Schritt-für-Schritt-Anleitung

1. Finde die Oxidation: Suche die Seite, an der Elektronen abgegeben werden (Anode, Minuspol).
2. Finde die Reduktion: Bestimme die andere Seite, die Elektronen aufnimmt (Kathode, Pluspol).

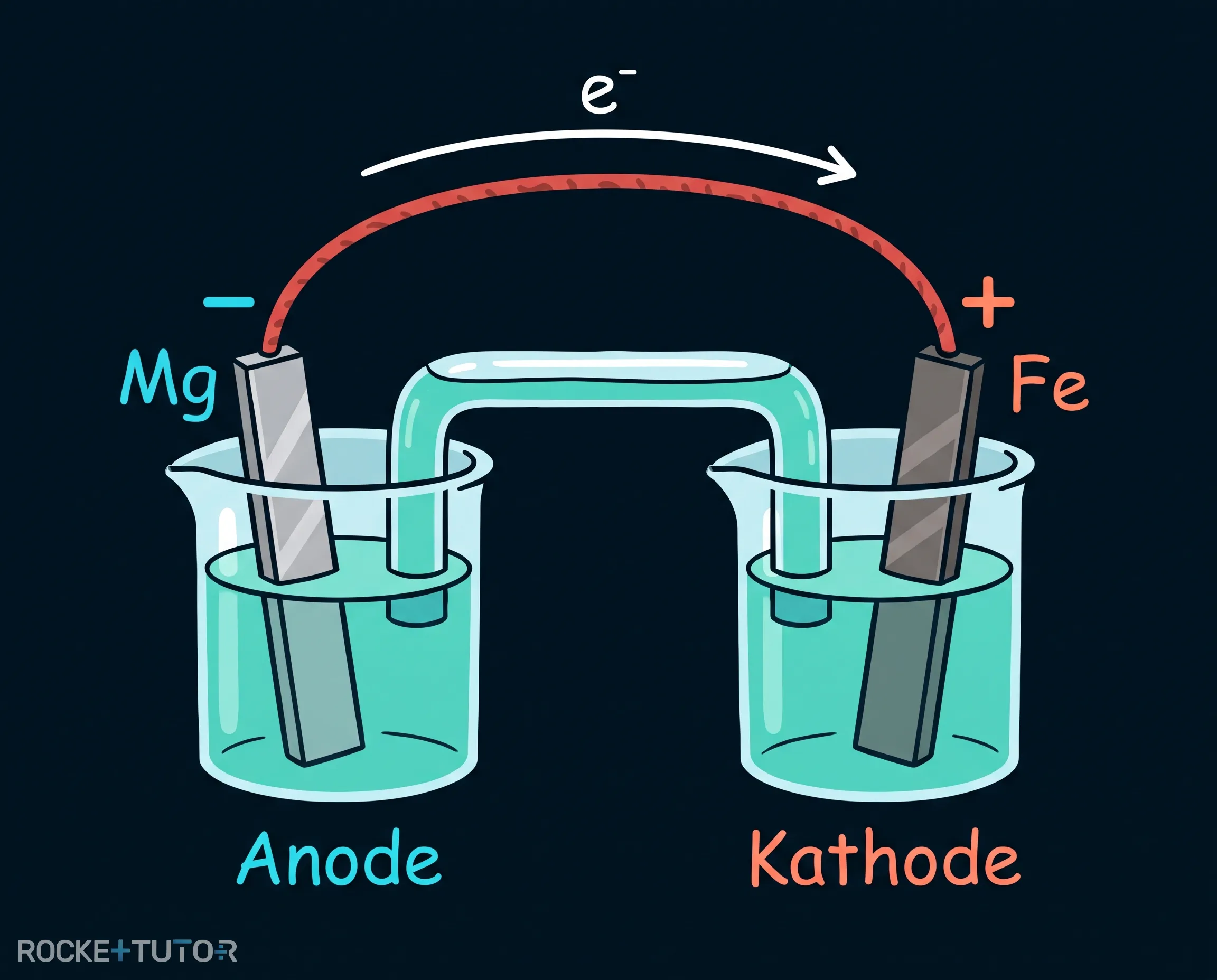

3. Zeichne den Elektronenfluss: Markiere den Weg der Elektronen durch das Kabel vom Minuspol zum Pluspol.

Durchgerechnete Beispiele

Wichtige Erkenntnisse

• Ein galvanisches Element besteht aus zwei getrennten Halbzellen und einer Salzbrücke für den Ladungsausgleich.
• OMA-Regel: Oxidation findet am Minuspol statt, das ist die Anode.
• Die Reduktion findet am Pluspol statt, das ist die Kathode.
• Elektronen fließen immer vom Minuspol zum Pluspol.
