Molekülformeln und 3D-Strukturen einfach erklärt: Lewis & Keil

Stell dir vor, du kaufst ein neues Lego-Set. Auf der Verpackung steht: „Enthält 50 rote und 20 blaue Steine“. Das ist gut zu wissen, aber kannst du damit das Raumschiff bauen? Nein! Du brauchst die Bauanleitung, die dir genau zeigt, welcher Stein wo sitzt und wie sie miteinander verbunden sind.

In der Chemie ist das bei Molekülformeln und 3D-Strukturen ganz ähnlich! Wenn Atome sich zu Molekülen verbinden, reicht es oft nicht aus, nur zu wissen, welche Atome beteiligt sind. Wir müssen wissen, wie sie zusammengebaut sind. In dieser Lektion lernst du, wie Chemiker diese „Bauanleitungen“ zeichnen und wie Moleküle sogar in 3D aussehen!

Vorwissen

• Atome und Moleküle: Atome sind die Grundbausteine. Wenn sich mehrere Atome verbinden, entsteht ein Molekül.

  Beispiel: Zwei Wasserstoffatome ($\text{H}$) und ein Sauerstoffatom ($\text{O}$) bilden ein Wassermolekül ($\text{H}_2\text{O}$).

• Valenzelektronen (Außenelektronen): Das sind die Elektronen auf der äußersten Schale eines Atoms. Ihre Anzahl entspricht der Hauptgruppennummer im Periodensystem.

  Beispiel: Kohlenstoff ($\text{C}$) steht in der 4. Hauptgruppe und hat daher 4 Valenzelektronen.

• Edelgaskonfiguration: Atome streben danach, eine volle Außenschale (meistens 8 Elektronen) zu haben, um besonders stabil zu sein. Sie erreichen dies, indem sie Elektronen mit anderen Atomen teilen.

Aufgabentyp 1: Der Unterschied zwischen Summen- und Strukturformeln

In der Chemie nutzen wir verschiedene Schreibweisen, je nachdem, wie viele Informationen wir brauchen.

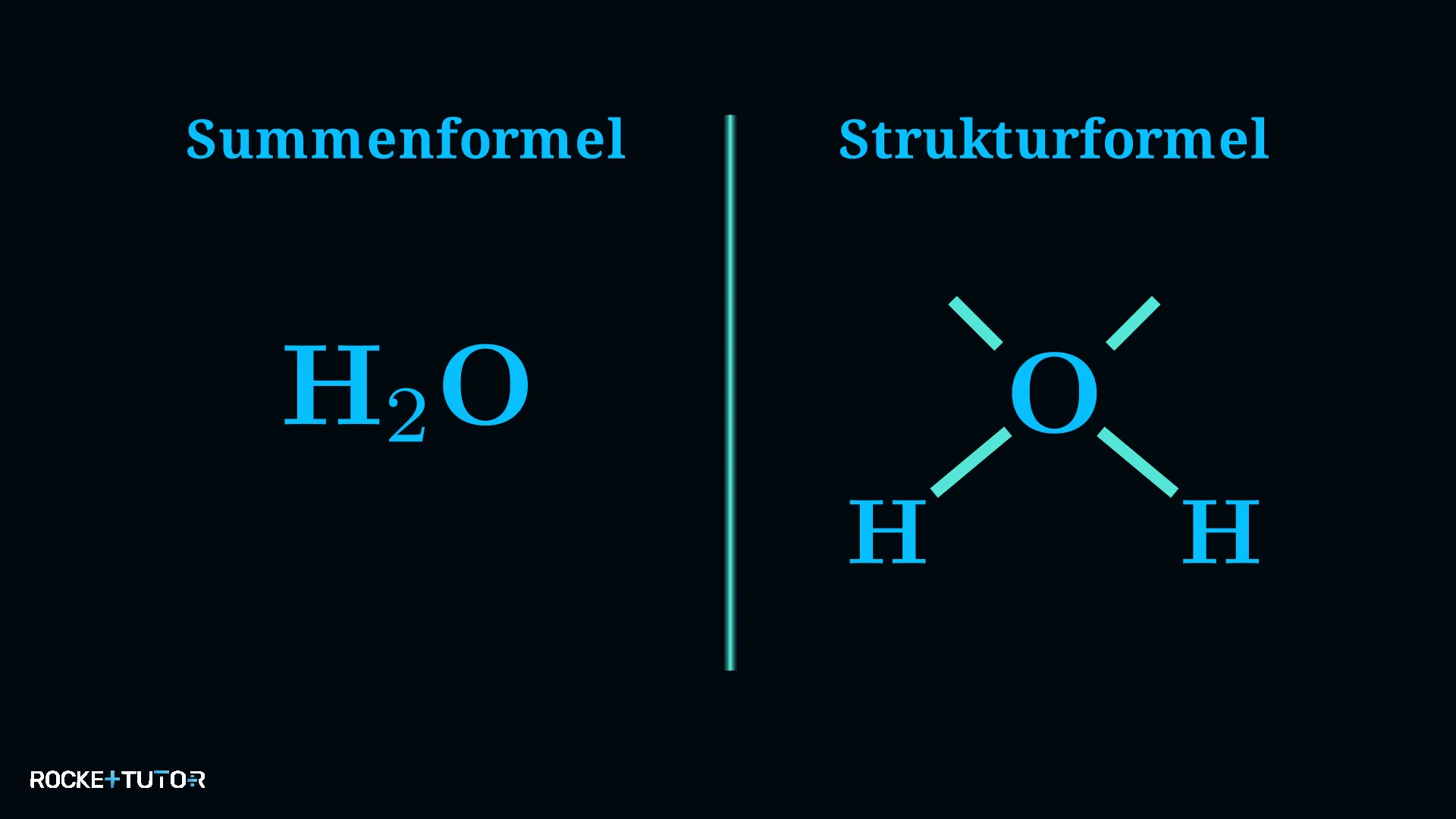

Die Summenformel (oder Molekülformel) ist wie eine einfache Zutatenliste. Sie verrät uns nur, aus wie vielen und welchen Atomen ein Molekül besteht. Die Summenformel für Wasser ist zum Beispiel $\text{H}_2\text{O}$. Das bedeutet: Es gibt zwei Wasserstoffatome ($\text{H}$) und ein Sauerstoffatom ($\text{O}$).

Die Strukturformel hingegen ist unsere Bauanleitung. Sie zeigt uns explizit, wie diese Atome räumlich angeordnet und miteinander verknüpft sind.

In der Strukturformel sehen wir genau, dass das Sauerstoffatom in der Mitte sitzt und die beiden Wasserstoffatome an ihm festhalten. Die Summenformel allein hätte uns das nicht verraten!

Aufgabentyp 2: Lewis-Formeln zeichnen

Um eine Strukturformel zu zeichnen, nutzen wir die sogenannte Lewis-Schreibweise. Hierbei dreht sich alles um die Valenzelektronen (Außenelektronen), denn nur diese sind an chemischen Bindungen beteiligt.

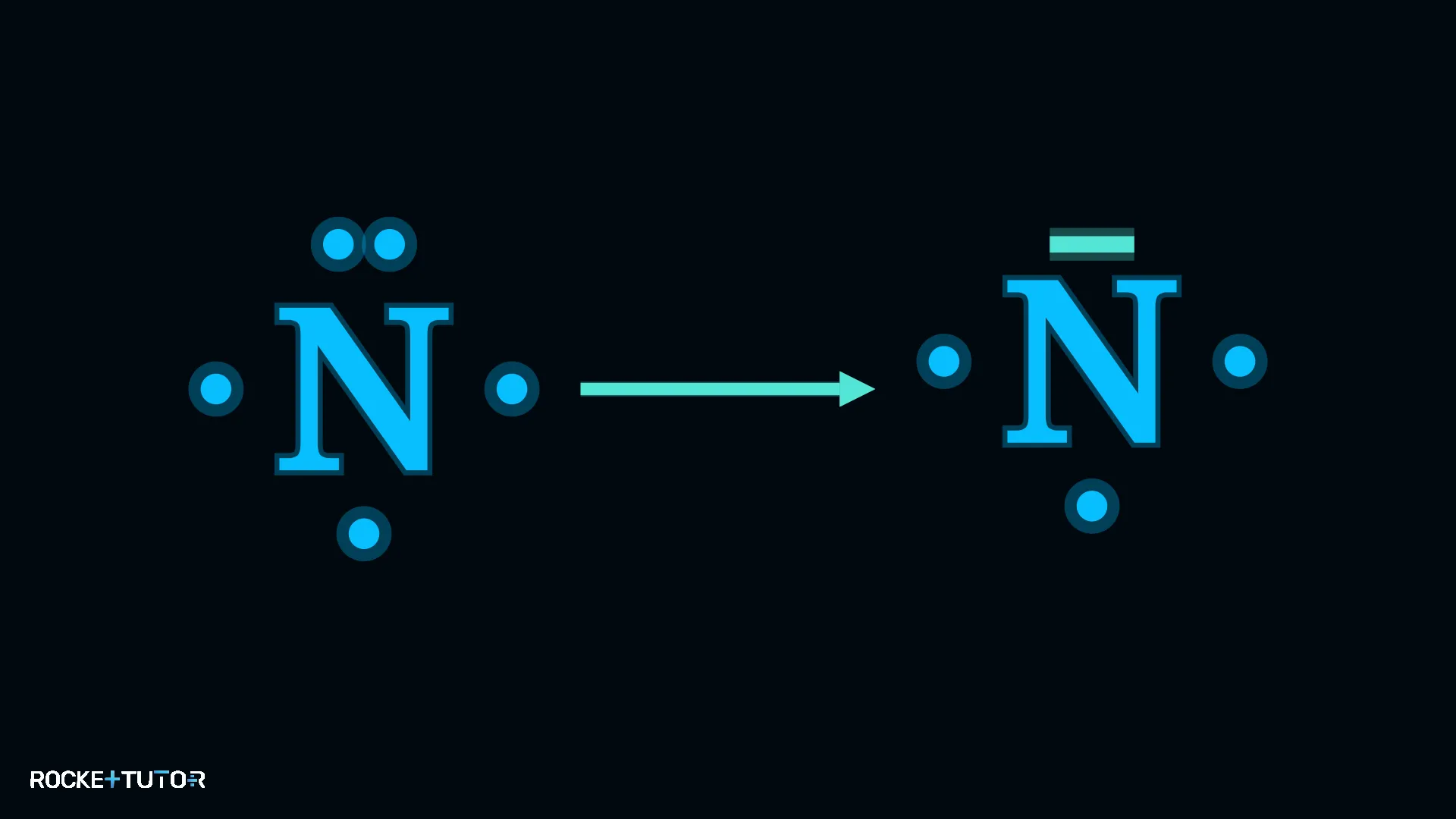

Jedes Atom bekommt sein chemisches Symbol (z. B. $\text{C}$ für Kohlenstoff). Die Valenzelektronen zeichnen wir zuerst als einzelne Punkte an die vier Seiten des Symbols (oben, unten, links, rechts). Ein Atom kann maximal vier einzelne Punkte haben.

Wenn ein Atom mehr als vier Valenzelektronen hat, müssen sich die Elektronen zusammentun. Zwei Punkte werden dann zu einem Strich verbunden. Das nennt man ein nichtbindendes Elektronenpaar.

Warum machen wir das? Weil Atome Partner suchen! Jeder einzelne Punkt (ungepaartes Elektron) ist wie ein freier Arm, der sich mit einem einzelnen Punkt eines anderen Atoms verbinden möchte. Wenn sie sich verbinden, entsteht eine Elektronenpaarbindung (ein Strich zwischen zwei Atomen). So erreichen die Atome ihre stabile Edelgaskonfiguration.

Schritt-für-Schritt-Anleitung

1. Valenzelektronen bestimmen: Schau ins Periodensystem. Die Hauptgruppennummer verrät dir die Anzahl der Valenzelektronen des Atoms.
2. Punkte verteilen: Zeichne die Valenzelektronen als Punkte um das chemische Symbol. Verteile bis zu vier Punkte einzeln auf die vier Seiten.
3. Paare bilden (Striche): Hast du mehr als vier Elektronen? Fasse jeweils zwei Punkte zu einem Strich zusammen (nichtbindendes Elektronenpaar).
4. Bindungen knüpfen: Verbinde die einzelnen Punkte verschiedener Atome mit einem Strich miteinander. Jedes Atom sollte am Ende (durch eigene und geteilte Elektronen) die Edelgaskonfiguration erreichen.

Durchgerechnete Beispiele

Aufgabentyp 3: Die 3D-Struktur und die Keil-Strich-Schreibweise

Bisher haben wir Moleküle flach auf das Papier gezeichnet. In der Realität sind Moleküle aber dreidimensional! Warum ist das so?

Elektronen sind negativ geladen. Und wie du vielleicht von Magneten weißt: Gleiche Ladungen stoßen sich ab. Die Elektronenpaare (egal ob bindend oder nichtbindend) wollen also so weit wie möglich voneinander entfernt sein.

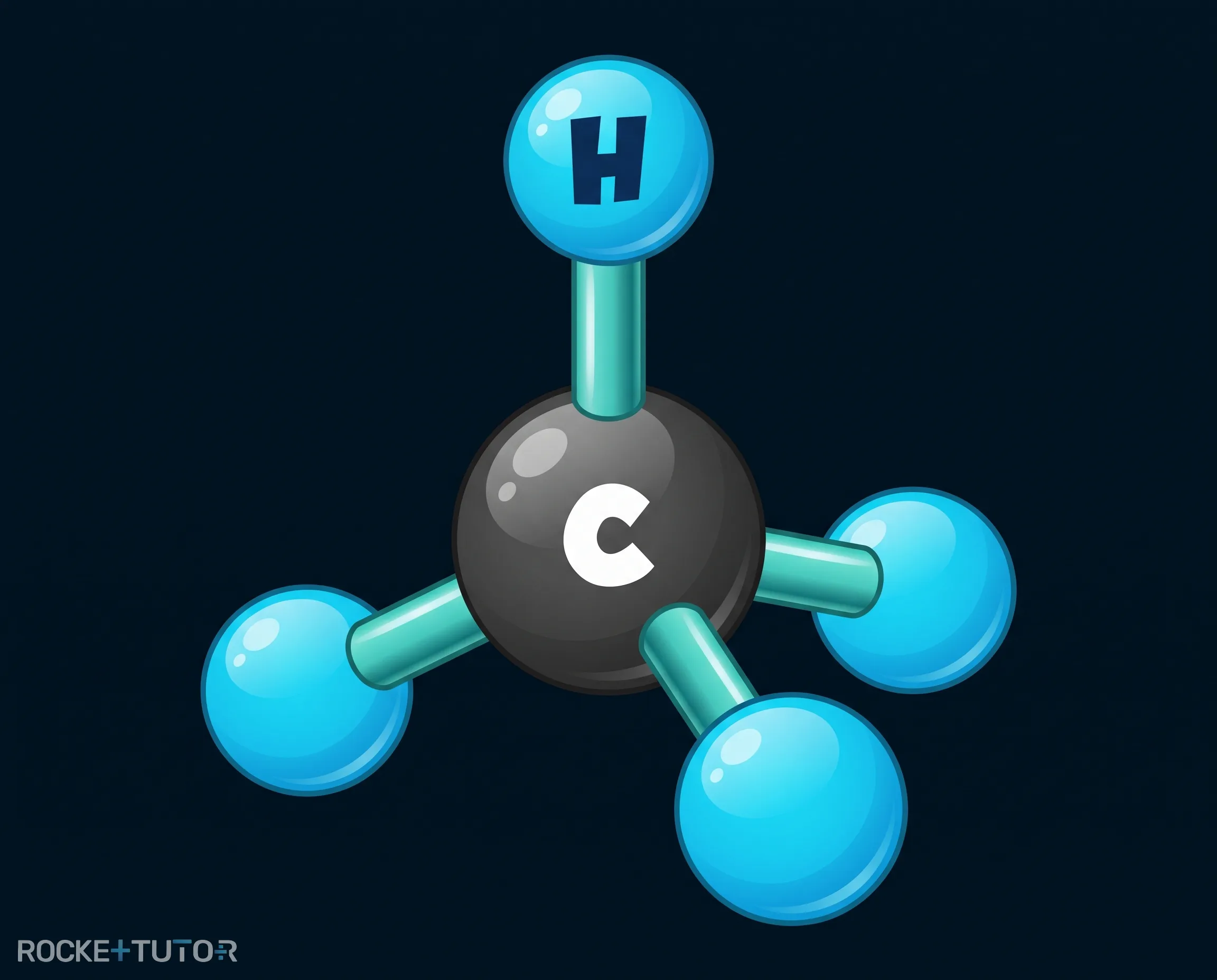

Wenn ein Atom wie Kohlenstoff vier Bindungen eingeht (z. B. in Methan, $\text{CH}_4$), ordnen sich diese vier Bindungen im Raum an, um maximalen Abstand zu halten. Es entsteht eine Form, die aussieht wie eine dreieckige Pyramide: ein Tetraeder.

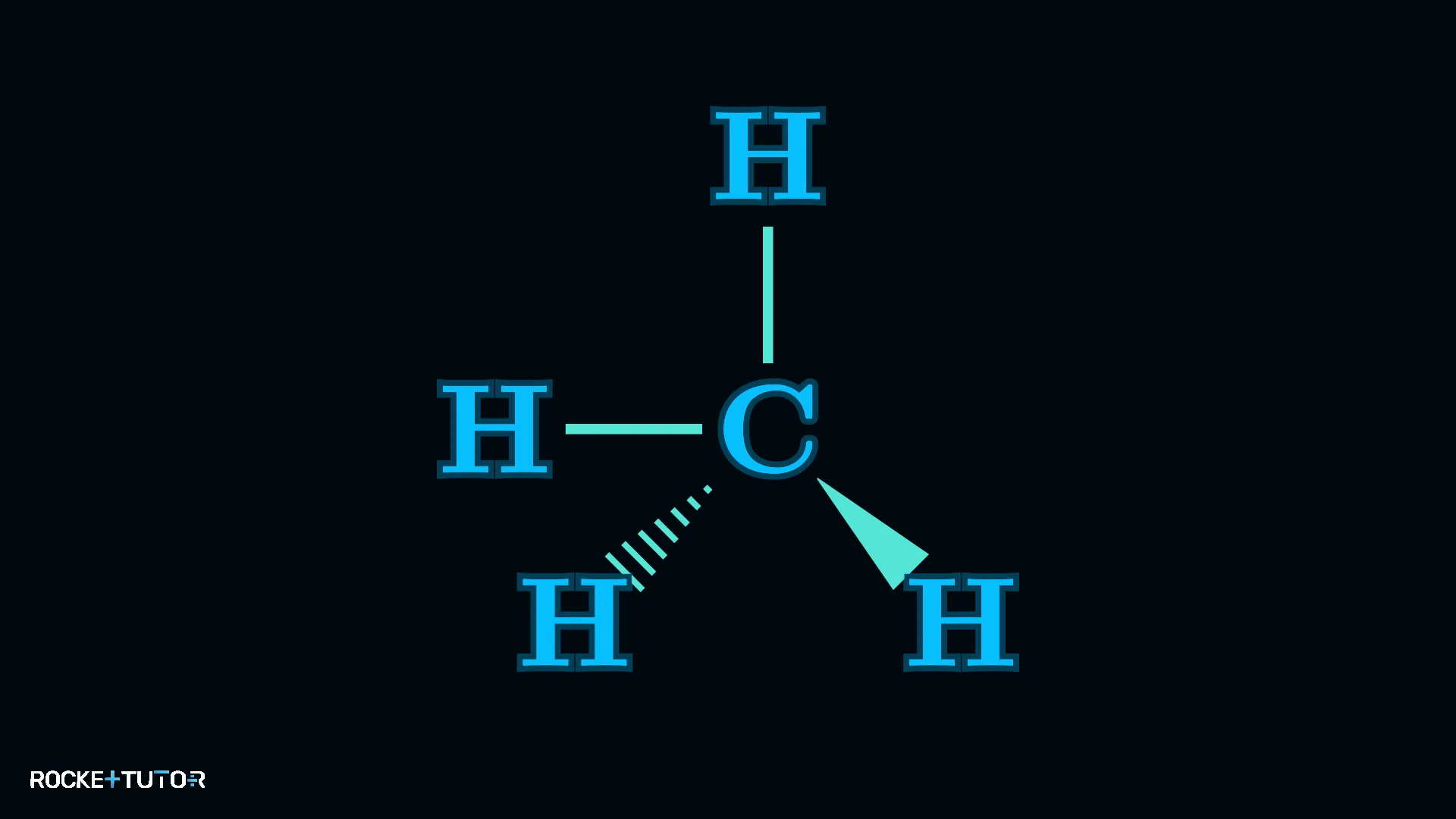

Aber wie zeichnen wir ein 3D-Tetraeder auf ein flaches 2D-Papier? Dafür haben Chemiker einen genialen Trick erfunden: die Keil-Strich-Schreibweise.

• Normale Linien: Diese Bindungen liegen flach auf dem Papier.
• Ausgefüllter Keil: Diese Bindung ragt nach vorne aus dem Papier heraus, direkt auf dich zu!
• Gestrichelter Keil: Diese Bindung zeigt nach hinten, vom Papier weg in die Tiefe.

Mit diesen drei einfachen Linienarten kannst du jedes Molekül perfekt in 3D zeichnen.

Wichtige Erkenntnisse

• Summenformel vs. Strukturformel: Die Summenformel zählt nur die Atome (z. B. $\text{H}_2\text{O}$). Die Strukturformel zeigt, wie sie verbunden sind.
• Lewis-Formeln: Die Hauptgruppe verrät die Valenzelektronen. Einzelne Punkte werden zu Bindungen, Paare werden zu Strichen.
• 3D-Struktur: Elektronen stoßen sich ab. Bei vier Bindungen entsteht ein Tetraeder.
• Keil-Strich-Schreibweise: Normale Linie = im Papier, ausgefüllter Keil = nach vorne, gestrichelter Keil = nach hinten.
