Dreiecke konstruieren einfach erklärt: SSS, SWS und WSW

Hast du dich schon einmal gefragt, warum Brücken oder Dachstühle oft aus vielen kleinen Dreiecken bestehen? Dreiecke sind die stabilsten Formen in der Natur und Technik! Wenn die drei Seitenlängen feststehen, kann sich das Dreieck nicht mehr verformen – es wackelt nicht.

Damit Ingenieure solche stabilen Bauwerke planen können, müssen sie Dreiecke ganz exakt zeichnen können. Ein einfaches Lineal reicht dafür oft nicht aus. In diesem Thema lernst du drei geniale „Rezepte“ kennen, wie du mit Zirkel und Geodreieck jedes Dreieck perfekt konstruierst, wenn du nur ein paar Maße kennst!

Vorwissen

• Strecke: Eine gerade Linie mit einem klaren Anfangs- und Endpunkt. Beispiel: Die Strecke $\overline{AB}$ ist genau $5 \text{ cm}$ lang.
• Winkel messen: Mit einem Geodreieck kannst du Winkel in Grad ($^\circ$) messen und zeichnen. Beispiel: Ein rechter Winkel hat genau $90^\circ$.
• Zirkel: Ein Werkzeug, um Kreise zu zeichnen. Jeder Punkt auf dem gezeichneten Kreisbogen hat exakt denselben Abstand zur Einstichstelle. Beispiel: Wenn du den Zirkel auf $4 \text{ cm}$ einstellst, ist jeder gezeichnete Punkt genau $4 \text{ cm}$ von der Mitte entfernt.

Aufgabentyp 1: Konstruktion aus drei Seiten (SSS)

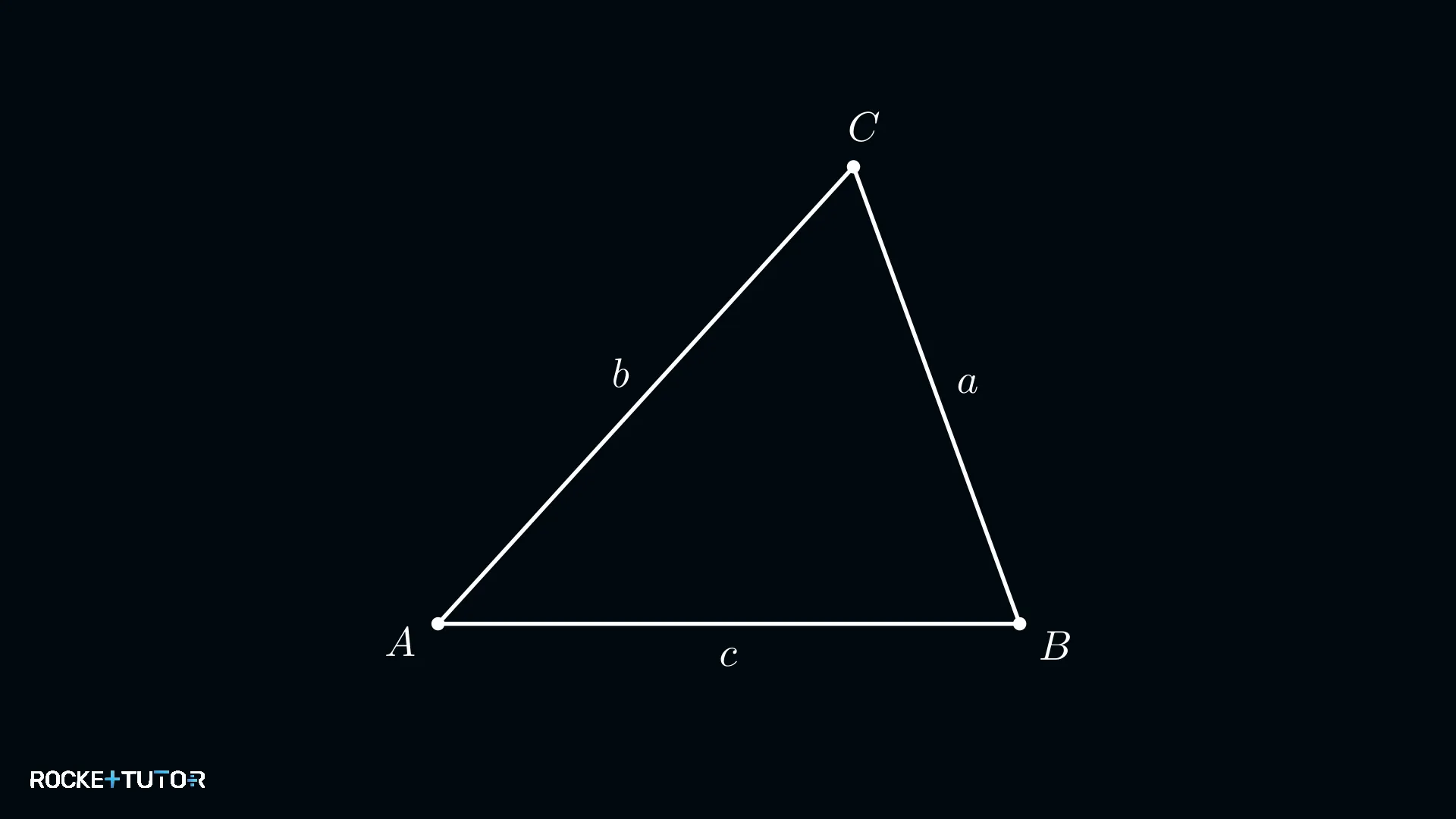

Bevor wir loslegen, müssen wir wissen, wie ein Dreieck in der Mathematik beschriftet wird. Die Ecken werden gegen den Uhrzeigersinn mit Großbuchstaben ($A$, $B$, $C$) benannt. Die Seiten bekommen Kleinbuchstaben ($a$, $b$, $c$). Dabei liegt die Seite $a$ immer genau gegenüber von Ecke $A$, Seite $b$ gegenüber von Ecke $B$ und Seite $c$ gegenüber von Ecke $C$.

Das erste Konstruktionsrezept nennen wir SSS (Seite-Seite-Seite). Das bedeutet: Du kennst die Längen aller drei Seiten, aber keinen einzigen Winkel.

Wenn du nur das Lineal benutzt, weißt du zwar, wie lang die Grundseite ist, aber du weißt nicht, in welche Richtung du die anderen beiden Seiten zeichnen sollst. Hier kommt der Zirkel ins Spiel! Er hilft uns, den genauen Punkt zu finden, an dem sich die beiden fehlenden Seiten treffen.

Schritt-für-Schritt-Anleitung

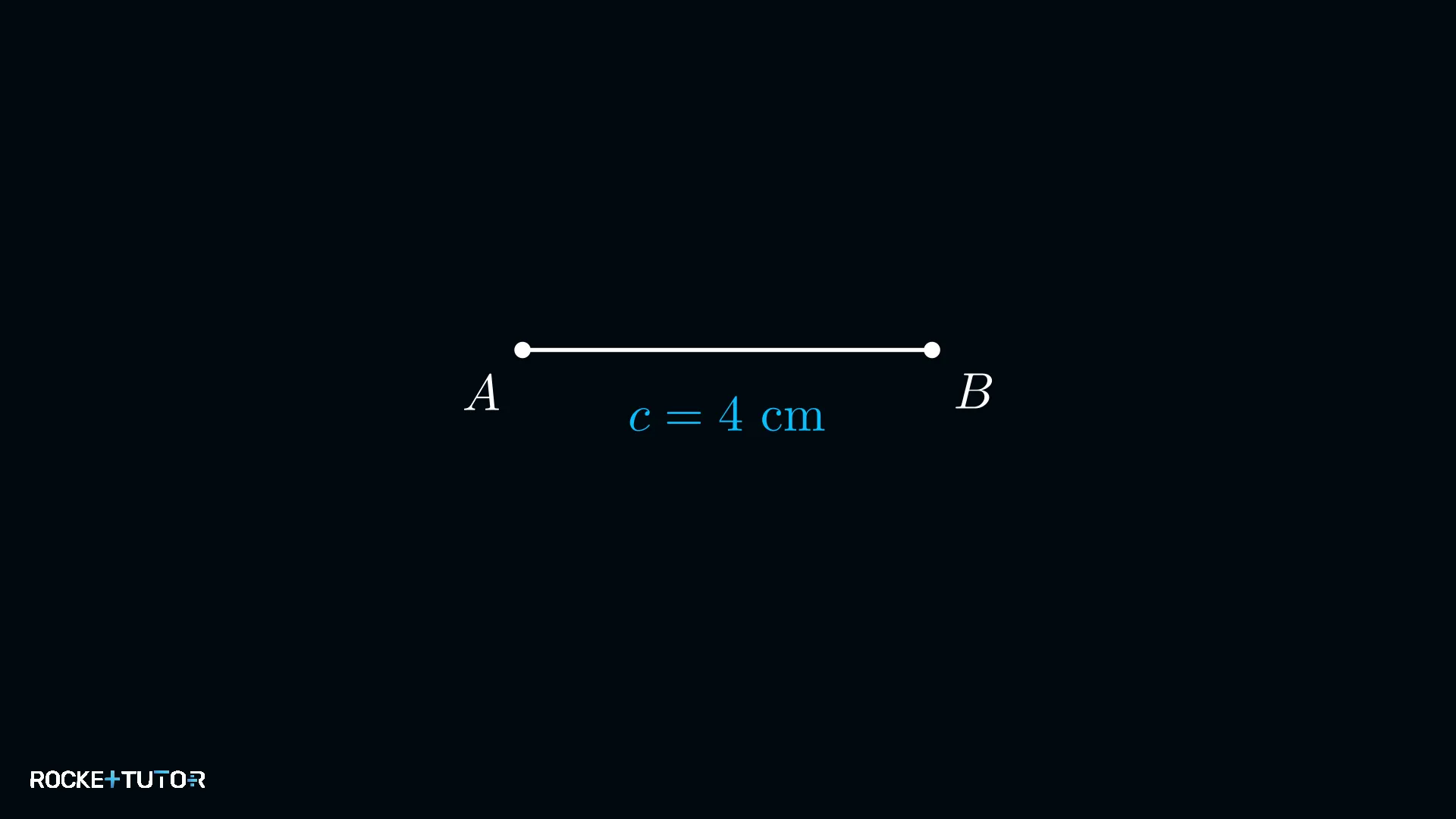

1. Die Grundseite zeichnen: Zeichne die Seite $c$ mit dem Lineal. Beschrifte die Endpunkte mit $A$ (links) und $B$ (rechts).
2. Den ersten Kreisbogen zeichnen: Stelle den Zirkel auf die Länge der Seite $b$ ein. Stich mit der Zirkelspitze in den Punkt $A$ ein und zeichne einen großen Kreisbogen über der Grundseite.

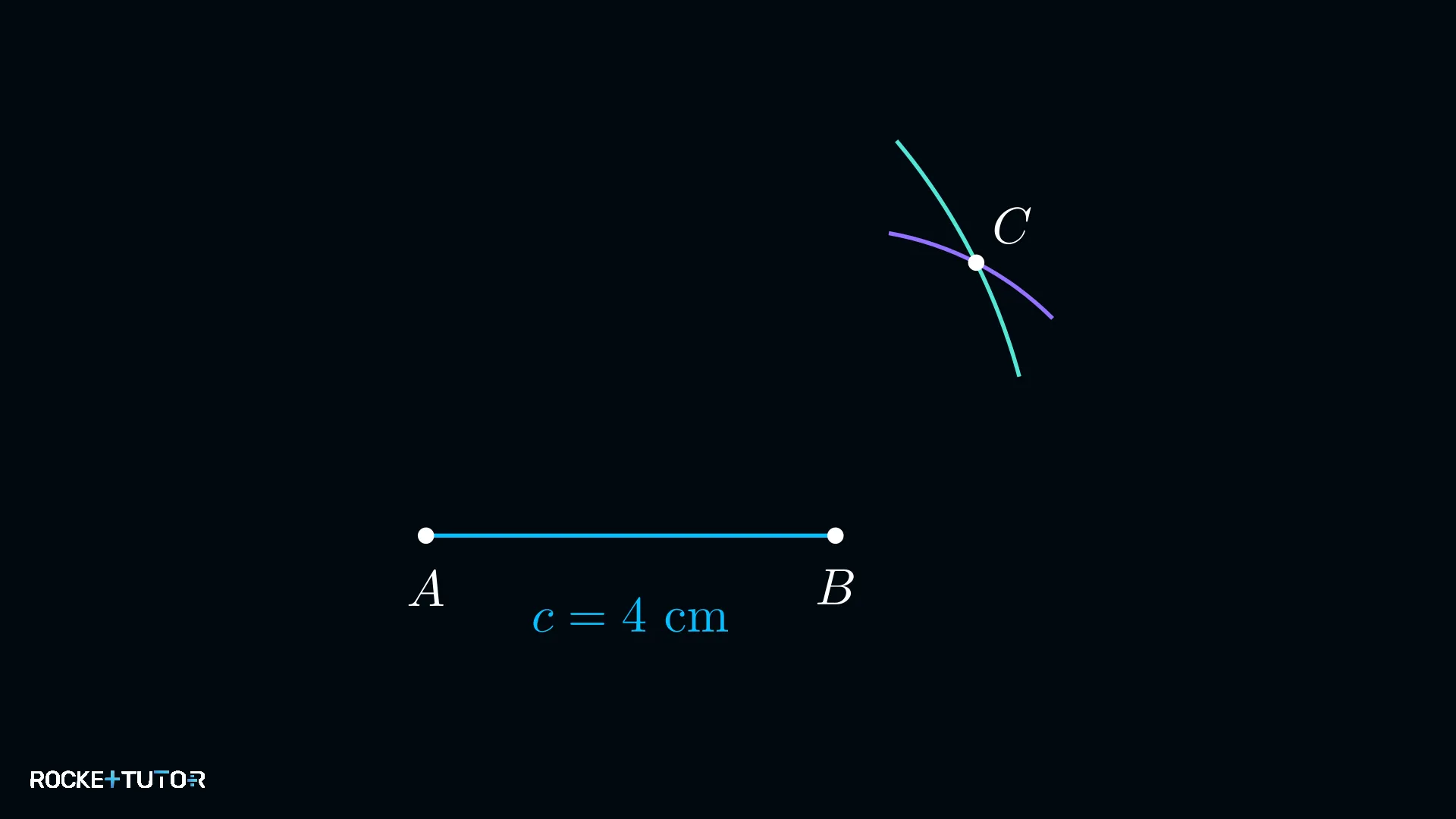

3. Den zweiten Kreisbogen zeichnen: Stelle den Zirkel nun auf die Länge der Seite $a$ ein. Stich in den Punkt $B$ ein und zeichne einen zweiten Kreisbogen, sodass er den ersten Bogen kreuzt.

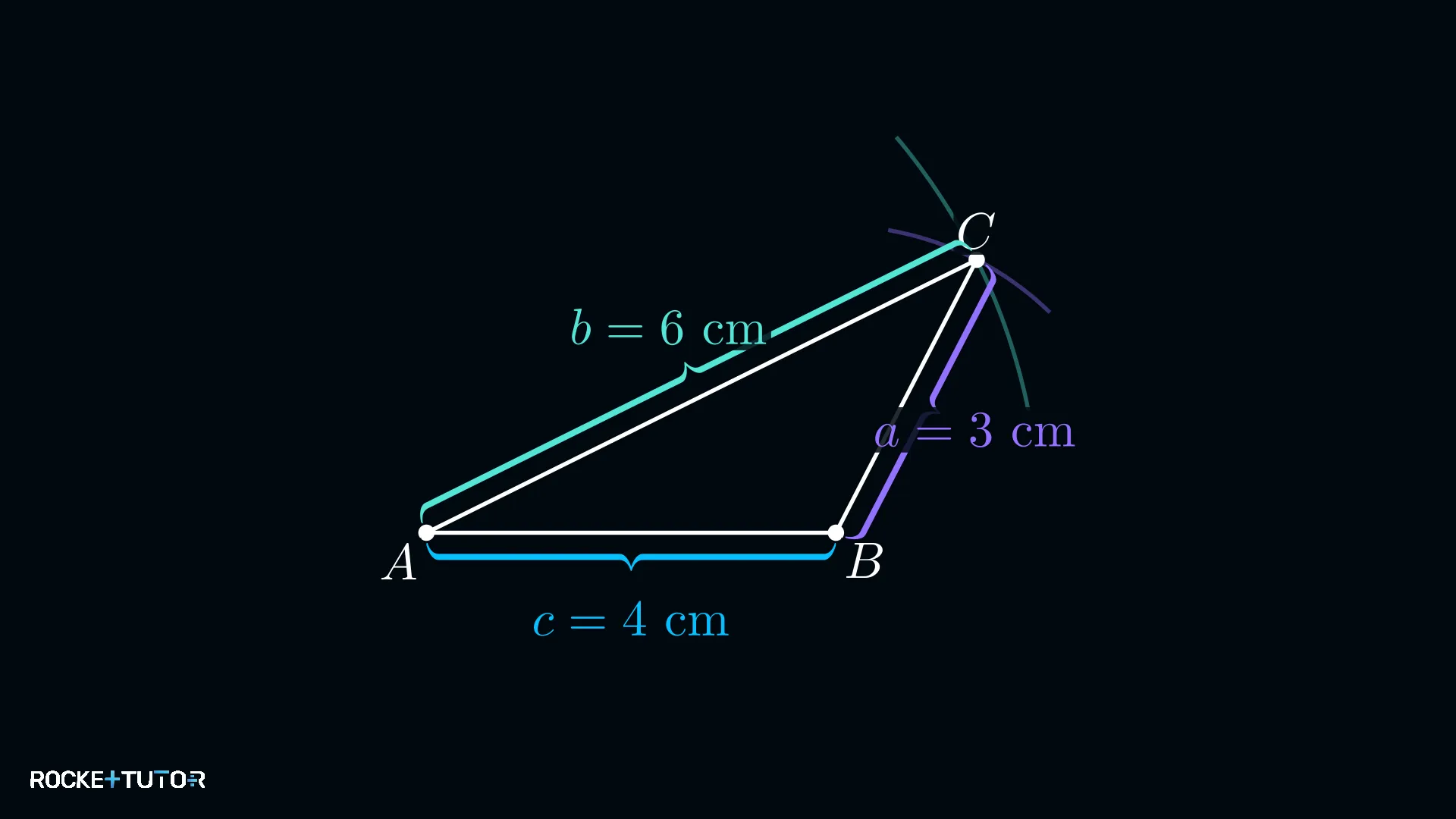

4. Das Dreieck fertigstellen: Der Punkt, an dem sich die beiden Kreisbögen schneiden, ist die fehlende Ecke $C$. Verbinde Punkt $C$ mit $A$ und $B$.

Durchgerechnete Beispiele

Aufgabentyp 2: Konstruktion aus zwei Seiten und einem Winkel (SWS)

Das zweite Rezept heißt SWS (Seite-Winkel-Seite). Hier kennst du zwei Seitenlängen und genau den Winkel, der von diesen beiden Seiten „eingeschlossen“ (also umarmt) wird.

Für diese Konstruktion brauchen wir keinen Zirkel, sondern nur ein Lineal und ein Geodreieck, um den Winkel genau zu messen.

Schritt-für-Schritt-Anleitung

1. Die Grundseite zeichnen: Zeichne die erste bekannte Seite (meistens Seite $c$) mit dem Lineal und beschrifte die Endpunkte $A$ und $B$.

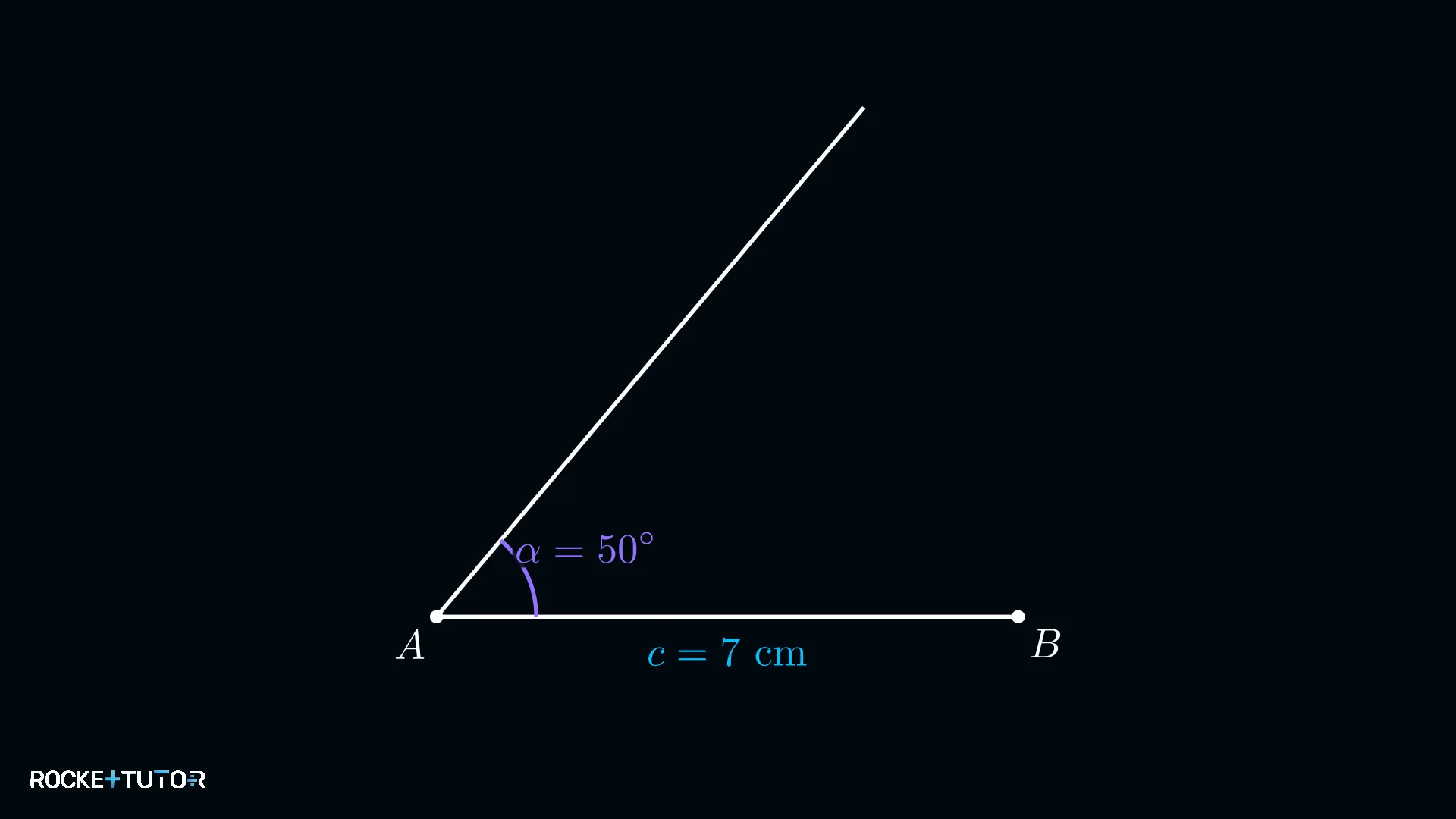

2. Den Winkel antragen: Lege den Nullpunkt des Geodreiecks an den Eckpunkt an, zu dem der Winkel gehört (z. B. Punkt $A$ für den Winkel $\alpha$). Markiere den Winkel und zeichne einen langen, dünnen Strahl (eine Linie) von der Ecke durch die Markierung.
3. Die zweite Seite abmessen: Miss auf diesem neuen Strahl die Länge der zweiten bekannten Seite ab. Markiere diesen Endpunkt. Das ist deine dritte Ecke $C$.

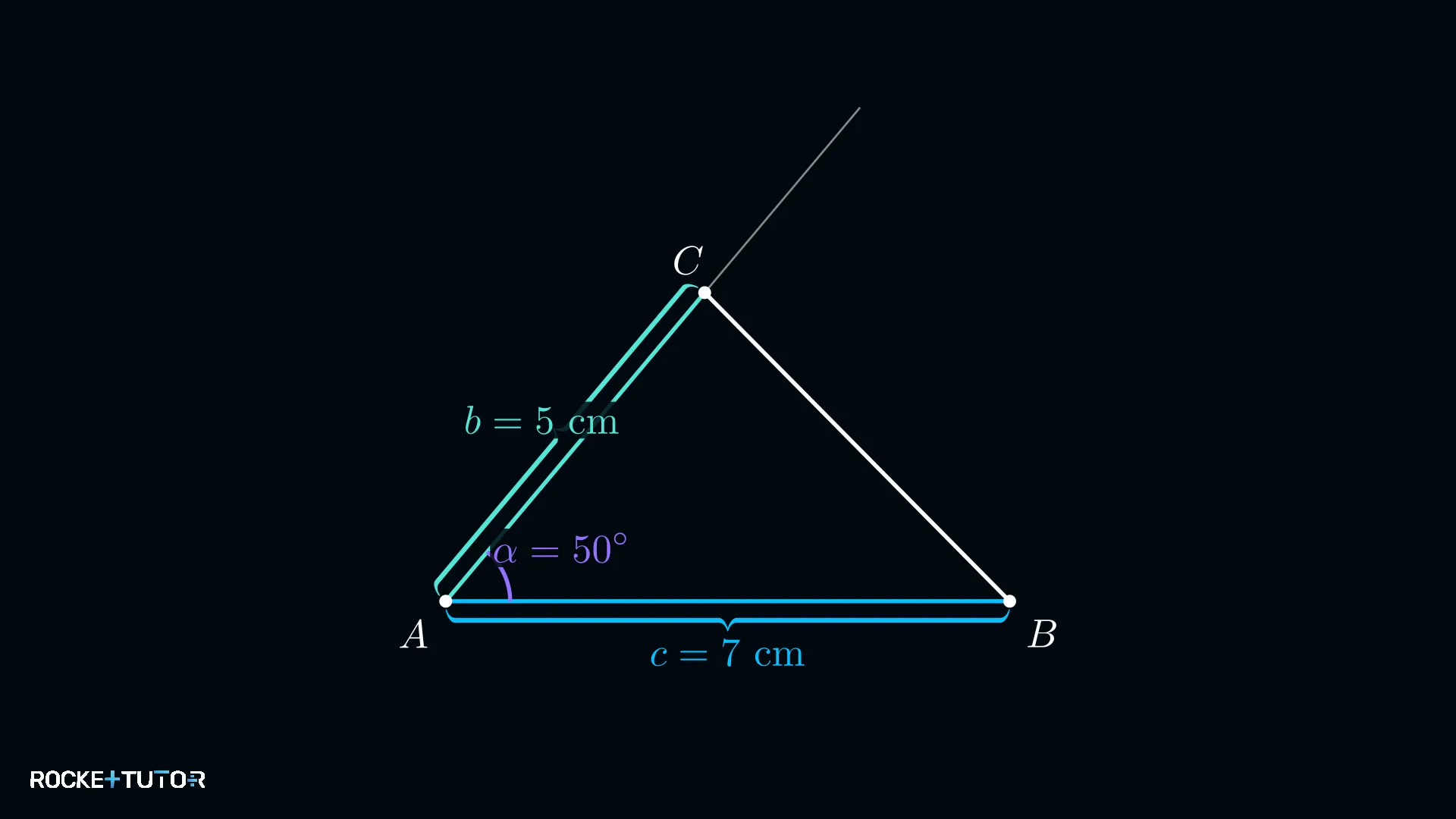

4. Das Dreieck fertigstellen: Verbinde die neue Ecke $C$ mit der anderen Ecke der Grundseite, um das Dreieck zu schließen.

Durchgerechnete Beispiele

Aufgabentyp 3: Konstruktion aus einer Seite und zwei Winkeln (WSW)

Das dritte Rezept ist WSW (Winkel-Seite-Winkel). Hier kennst du nur eine einzige Seitenlänge, aber dafür die beiden Winkel, die links und rechts an dieser Seite anliegen.

Auch hierfür brauchen wir nur das Lineal und das Geodreieck. Wir zeichnen einfach zwei Strahlen, und dort, wo sie sich kreuzen, entsteht automatisch die dritte Ecke.

Schritt-für-Schritt-Anleitung

1. Die Grundseite zeichnen: Zeichne die bekannte Seite (meistens Seite $c$) und beschrifte die Endpunkte $A$ und $B$.

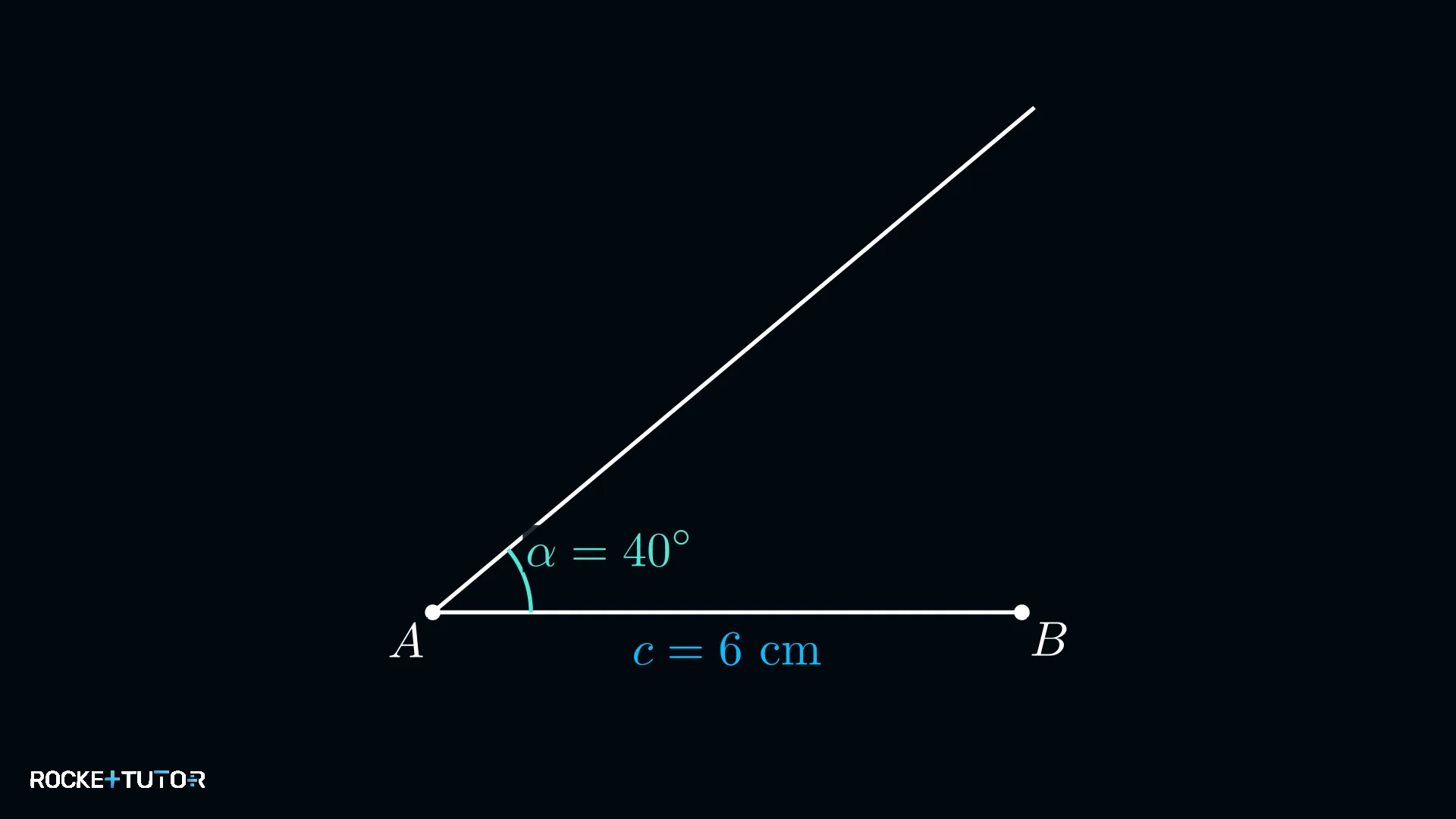

2. Den ersten Winkel antragen: Lege das Geodreieck an Punkt $A$ an, markiere den ersten Winkel (z. B. $\alpha$) und zeichne einen langen Strahl nach oben.
3. Den zweiten Winkel antragen: Lege das Geodreieck an Punkt $B$ an, markiere den zweiten Winkel (z. B. $\beta$) und zeichne ebenfalls einen langen Strahl nach oben, sodass er in Richtung des ersten Strahls zeigt.

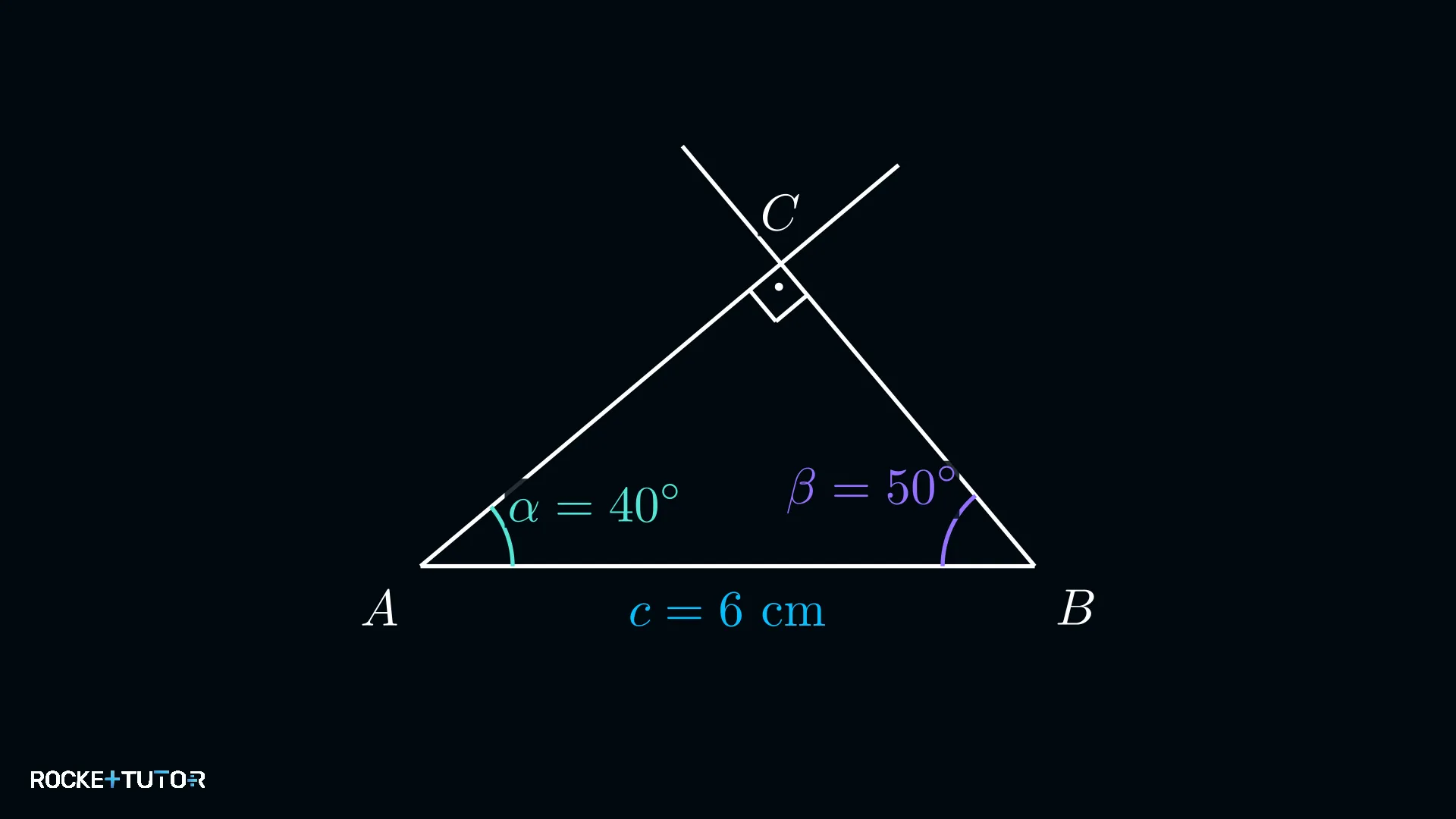

4. Das Dreieck fertigstellen: Der Punkt, an dem sich die beiden Strahlen kreuzen, ist die Ecke $C$. Das Dreieck ist damit automatisch fertig!

Durchgerechnete Beispiele

Wichtige Erkenntnisse

• SSS (Seite-Seite-Seite): Du kennst 3 Seiten. Du brauchst Lineal und Zirkel, um die dritte Ecke zu finden.
• SWS (Seite-Winkel-Seite): Du kennst 2 Seiten und den Winkel dazwischen. Du brauchst Lineal und Geodreieck.
• WSW (Winkel-Seite-Winkel): Du kennst 1 Seite und die 2 Winkel an den Enden. Du brauchst Lineal und Geodreieck, um zwei Strahlen zu kreuzen.
