Fortgeschrittene Dreieckskonstruktionen einfach erklärt

Stell dir vor, du bist ein Architekt und sollst das Dach für ein neues Haus entwerfen. Das Dach soll perfekt symmetrisch sein, damit es gut aussieht und stabil ist. Du kennst aber nur die Breite des Hauses und wie hoch das Dach werden soll. Wie zeichnest du den genauen Bauplan?

Genau hier helfen uns fortgeschrittene Dreieckskonstruktionen! Mit Zirkel und Geodreieck können wir aus wenigen Angaben – wie einer Höhe oder einem bestimmten Winkel – das perfekte Dreieck zeichnen. So wird aus ein paar Zahlen ein präziser Bauplan.

Vorwissen

• Mittelsenkrechte: Eine Linie, die eine Strecke genau in der Mitte in einem $\textcolor{#9570FF}{90^\circ}$-Winkel schneidet.

  Beispiel: Die Mittelsenkrechte teilt eine $6 \text{ cm}$ lange Strecke in zwei exakt $3 \text{ cm}$ lange Hälften.

• Parallele Linien: Zwei Linien, die überall genau denselben Abstand zueinander haben und sich nie schneiden.

  Beispiel: Die gegenüberliegenden Seiten eines Rechtecks sind parallel zueinander.

• Winkel zeichnen: Mit dem Geodreieck kannst du genaue Winkel abmessen.

  Beispiel: Du legst den Nullpunkt an den Eckpunkt und markierst den gewünschten Winkel, z. B. $50^\circ$.

Aufgabentyp 1: Gleichschenkliges Dreieck aus Basis und Höhe

Bisher hast du oft Dreiecke gezeichnet, bei denen alle drei Seiten bekannt waren. Manchmal kennen wir aber andere Eigenschaften, wie zum Beispiel die Höhe.

Ein gleichschenkliges Dreieck ist ein Dreieck, bei dem zwei Seiten (die Schenkel) genau gleich lang sind. Die dritte Seite nennen wir Basis.

Die Höhe auf dieser Basis ist eine besondere Linie: Sie steht genau im rechten Winkel auf der Basis und teilt sie exakt in der Mitte. Das bedeutet, die Höhe liegt genau auf der Mittelsenkrechten der Basis!

Wenn wir also die Basis und die Höhe kennen, können wir zuerst die Basis zeichnen, dann ihre Mittelsenkrechte konstruieren und darauf die Höhe abmessen, um die Spitze des Dreiecks zu finden.

Schritt-für-Schritt-Anleitung

1. Basis zeichnen: Zeichne die Basis als gerade Strecke und beschrifte die beiden Endpunkte.

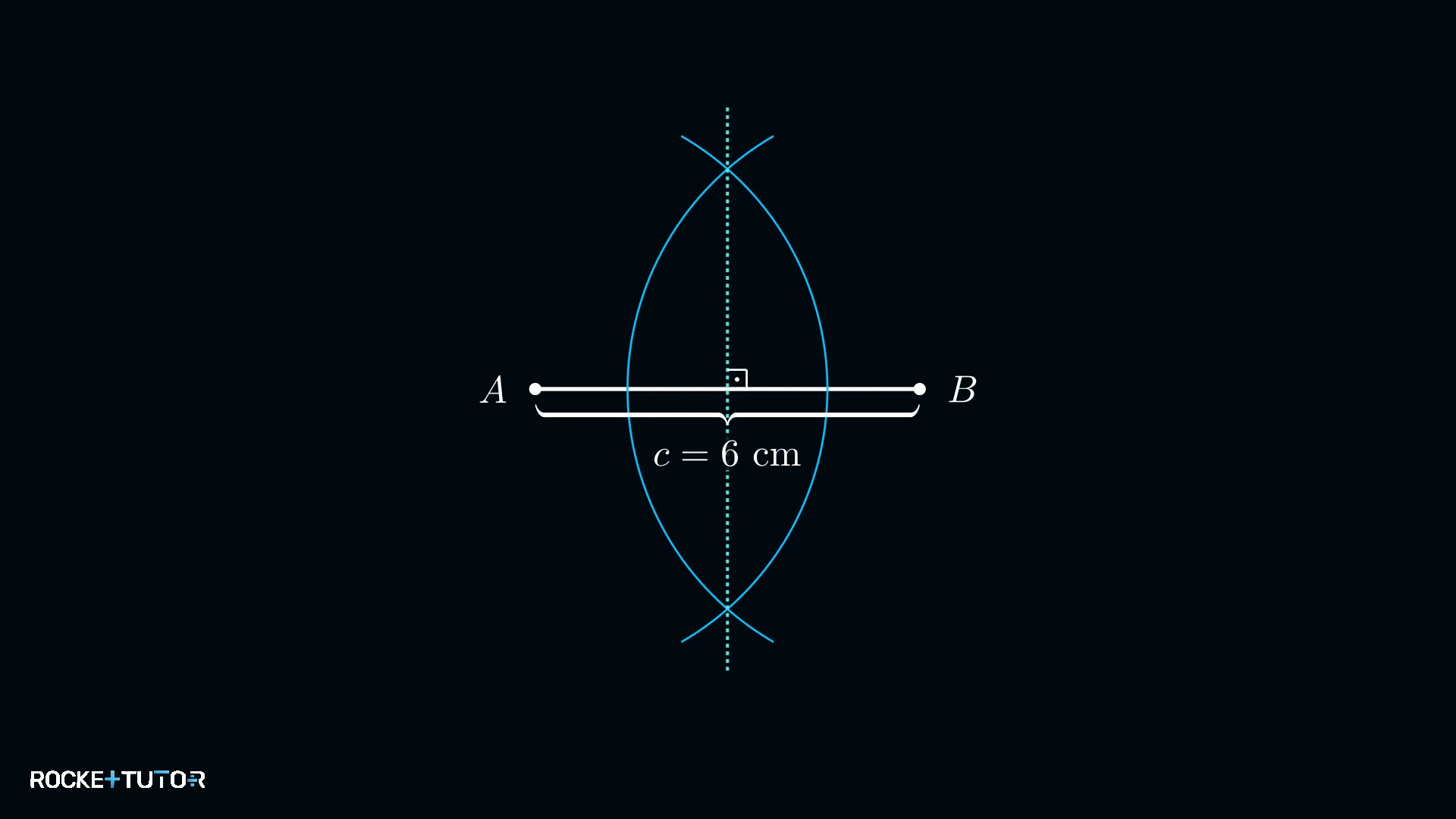

2. Mittelsenkrechte konstruieren: Stich den Zirkel an einem Endpunkt ein, wähle einen Radius, der größer als die Hälfte der Strecke ist, und zeichne einen Kreisbogen. Wiederhole das am anderen Endpunkt mit demselben Radius. Verbinde die beiden Schnittpunkte der Kreisbögen mit einer geraden Linie. Das ist die Mittelsenkrechte.

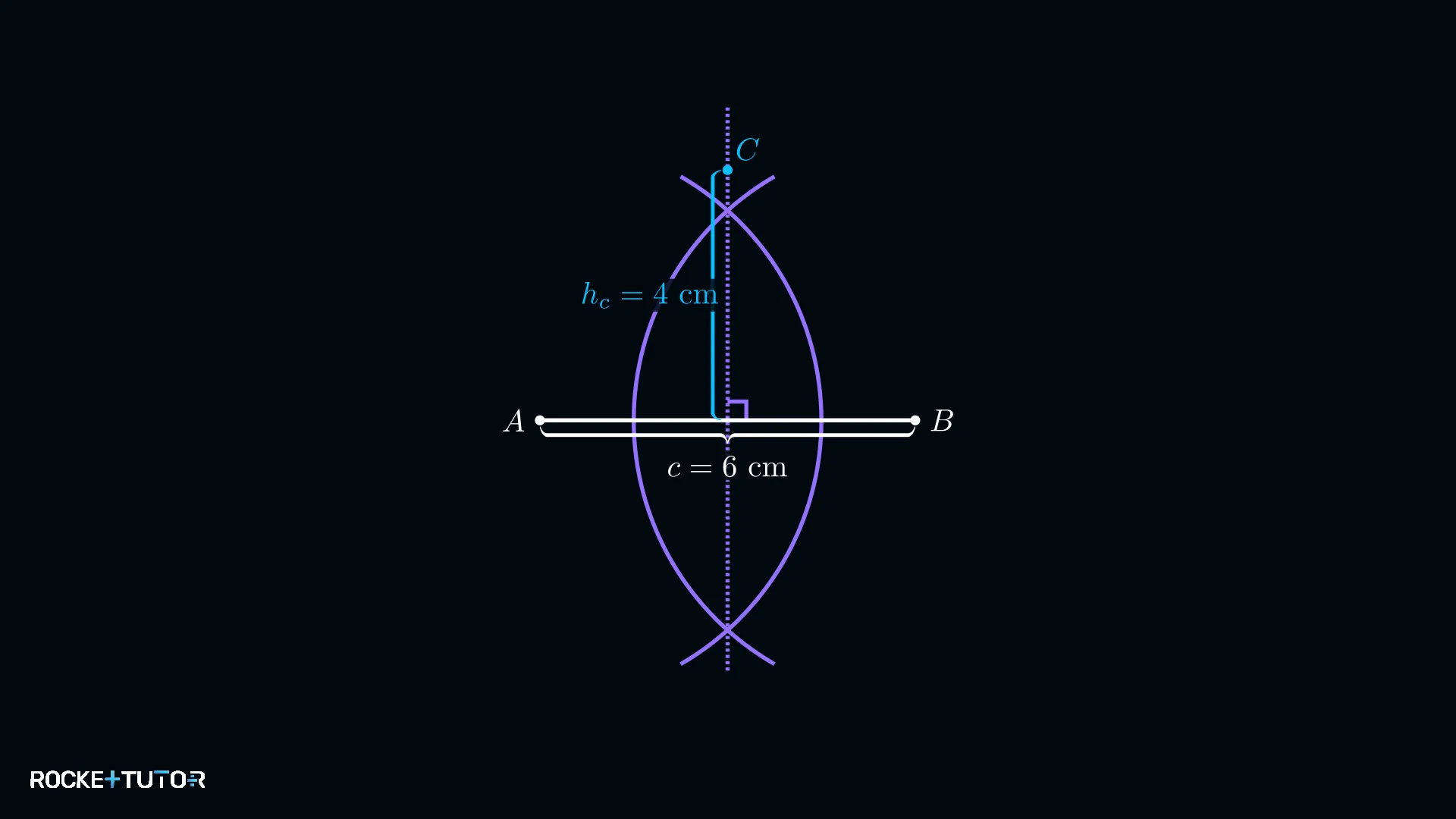

3. Höhe abtragen: Miss von der Mitte der Basis aus die angegebene Höhe auf der Mittelsenkrechten nach oben ab. Markiere diesen Punkt. Das ist die Spitze des Dreiecks.

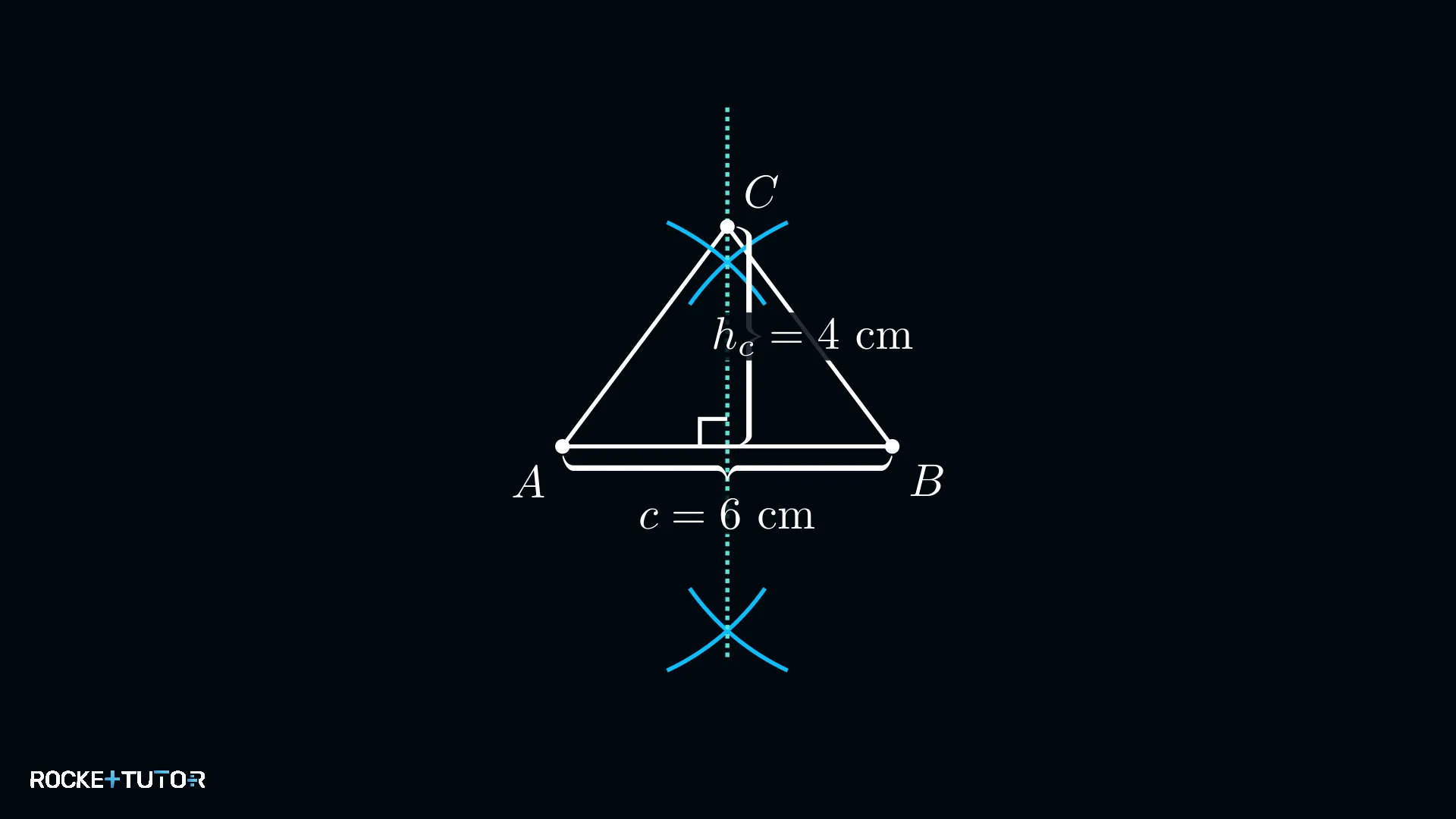

4. Dreieck vervollständigen: Verbinde die Spitze mit den beiden Endpunkten der Basis.

Durchgerechnete Beispiele

Aufgabentyp 2: Gleichschenkliges Dreieck aus Schenkel und Spitzenwinkel

Manchmal kennen wir nicht die Basis, sondern die Länge der beiden gleich langen Seiten (die Schenkel) und den Winkel, der genau zwischen ihnen liegt. Diesen Winkel nennen wir den Winkel an der Spitze.

Da beide Schenkel gleich lang sind, können wir das Dreieck ganz einfach zeichnen, indem wir einen Schenkel zeichnen, den Winkel anlegen und dann den zweiten Schenkel in genau derselben Länge zeichnen. Am Ende müssen wir nur noch die beiden Enden verbinden, um die Basis zu erhalten.

Schritt-für-Schritt-Anleitung

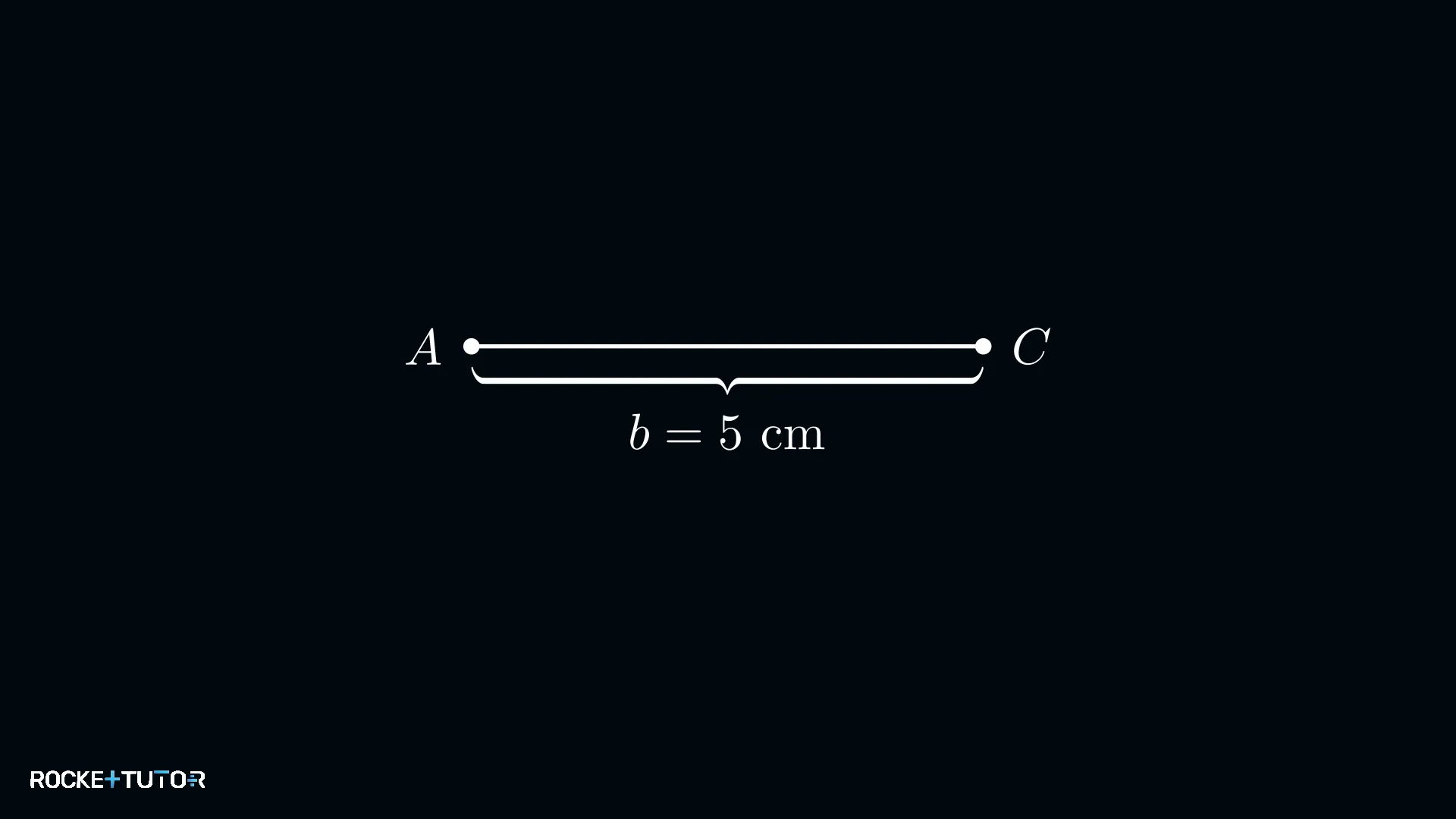

1. Ersten Schenkel zeichnen: Zeichne eine gerade Strecke in der angegebenen Länge des Schenkels.

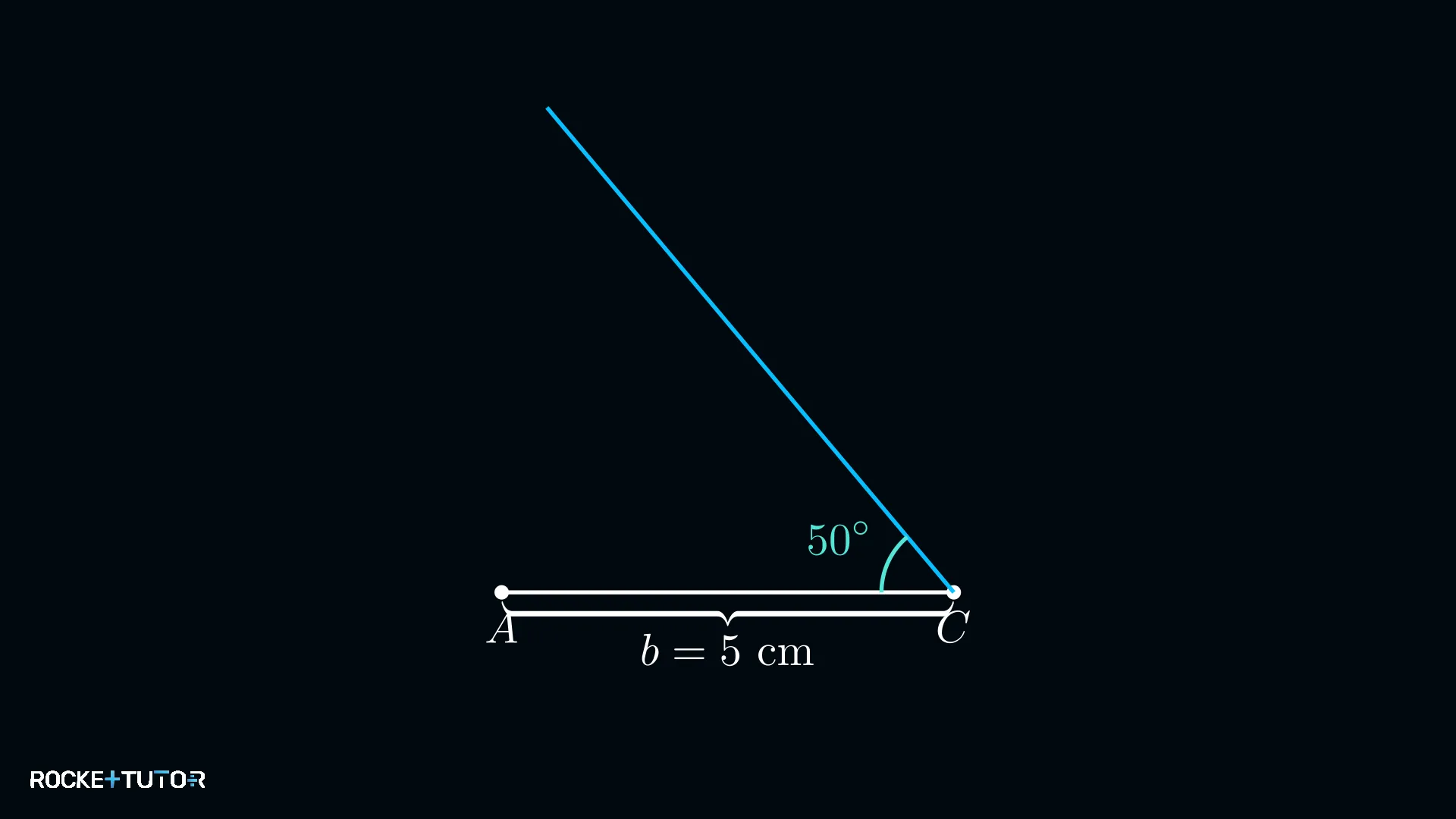

2. Winkel an der Spitze antragen: Lege das Geodreieck an einem Endpunkt der Strecke an und markiere den gegebenen Winkel. Zeichne einen langen Strahl (eine Hilfslinie) durch diese Markierung.

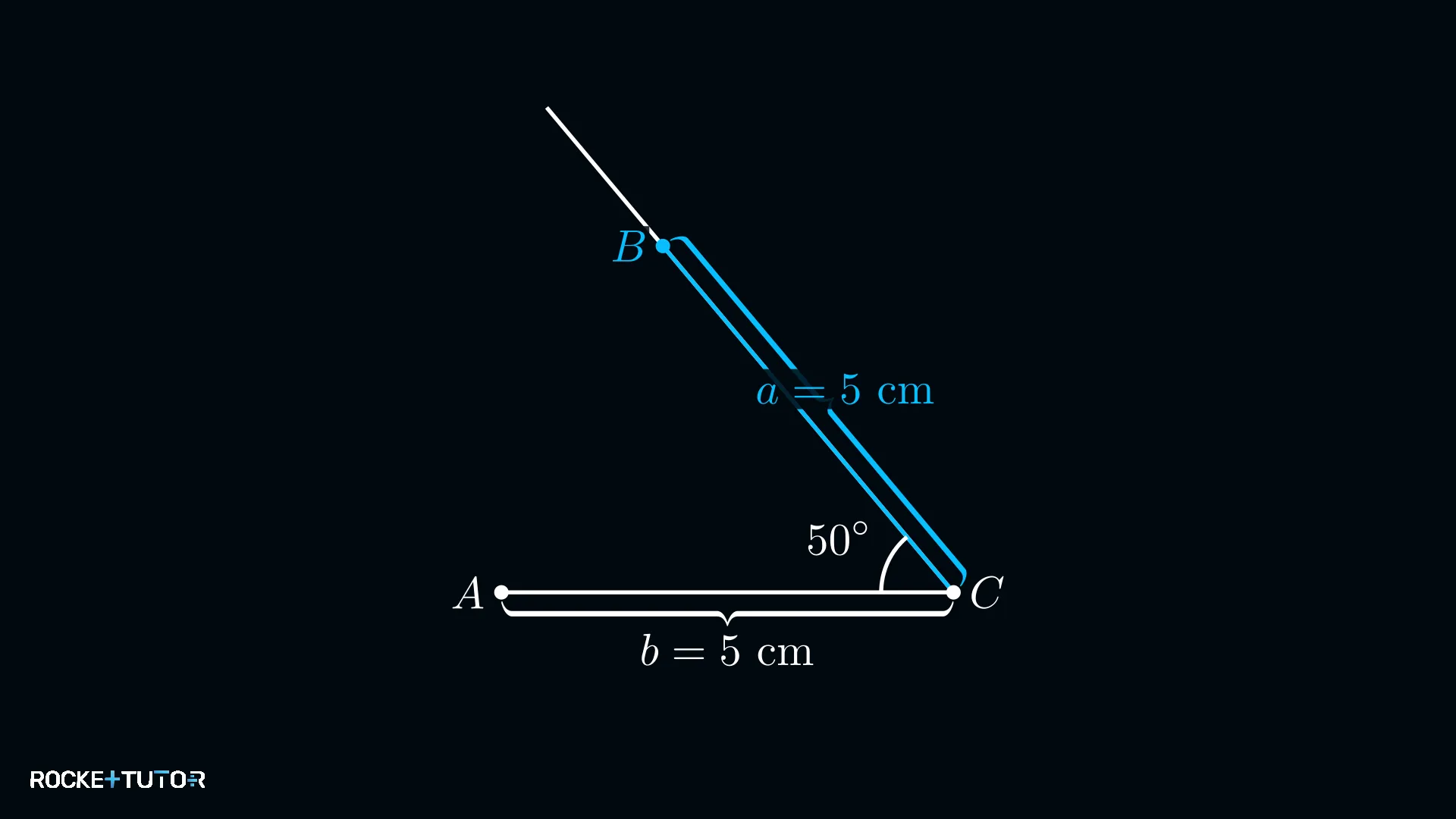

3. Zweiten Schenkel abmessen: Miss auf diesem neuen Strahl genau die gleiche Länge ab wie beim ersten Schenkel. Markiere diesen Punkt.

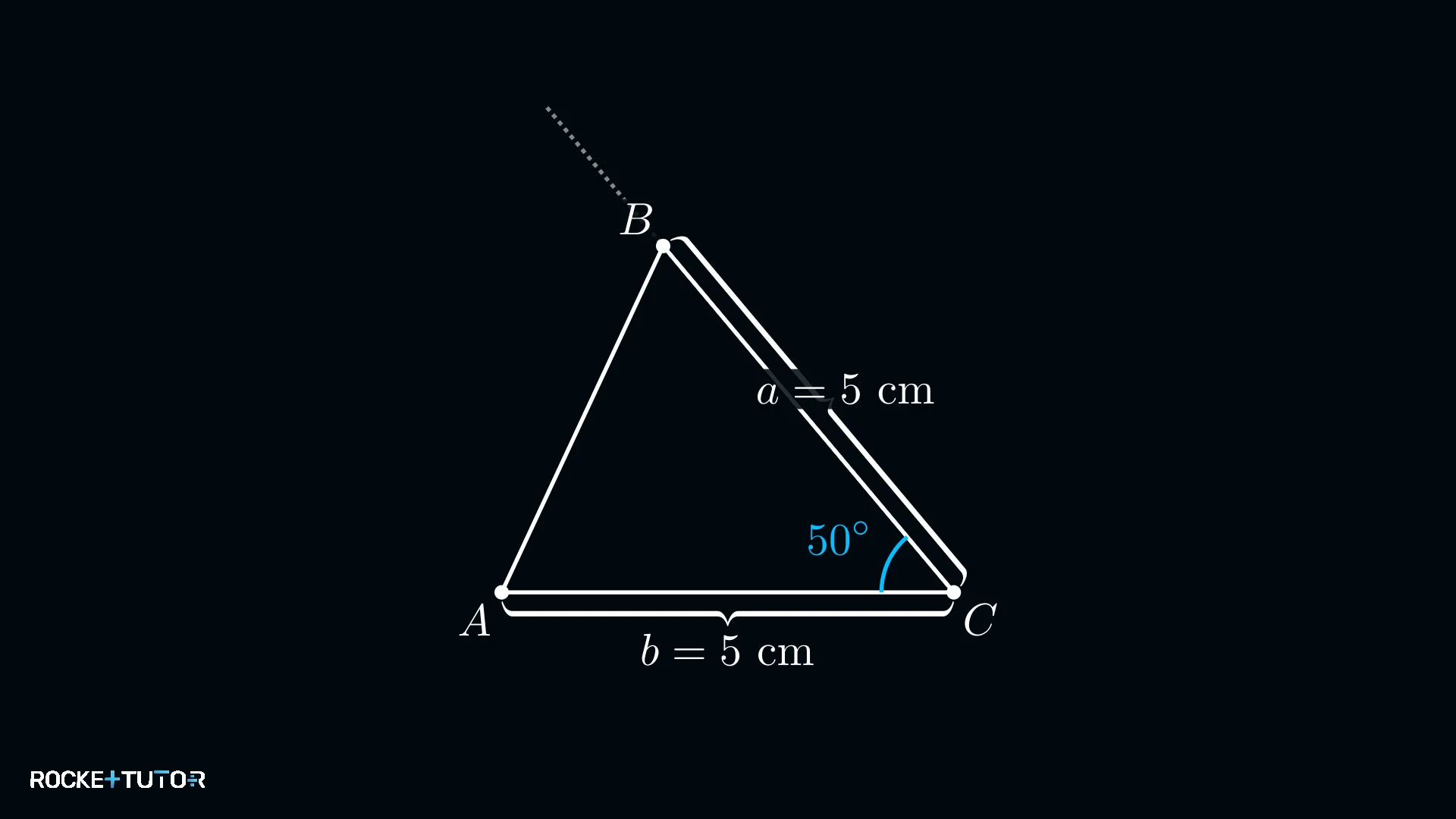

4. Dreieck vervollständigen: Verbinde die beiden offenen Endpunkte miteinander. Diese neue Linie ist die Basis deines Dreiecks.

Durchgerechnete Beispiele

Aufgabentyp 3: Allgemeines Dreieck aus Seite, Höhe und anliegendem Winkel

Jetzt schauen wir uns ein allgemeines Dreieck an. Stell dir vor, du kennst eine Seite (die Grundseite), die Höhe, die auf dieser Seite steht, und einen Winkel, der an dieser Seite anliegt.

Die Höhe gibt uns den senkrechten Abstand des dritten Eckpunkts zur Grundseite an. Das bedeutet, der dritte Eckpunkt muss irgendwo auf einer parallelen Linie zur Grundseite liegen!

Der Winkel verrät uns dann die genaue Richtung. Wenn wir den Winkel an der Grundseite einzeichnen, schneidet die Linie des Winkels unsere Parallele an genau einem Punkt. Dieser Schnittpunkt ist der gesuchte dritte Eckpunkt des Dreiecks.

Es ist immer sehr hilfreich, zuerst eine kleine Planfigur (eine grobe Skizze) zu zeichnen, in der du alle bekannten Werte farbig markierst.

Schritt-für-Schritt-Anleitung

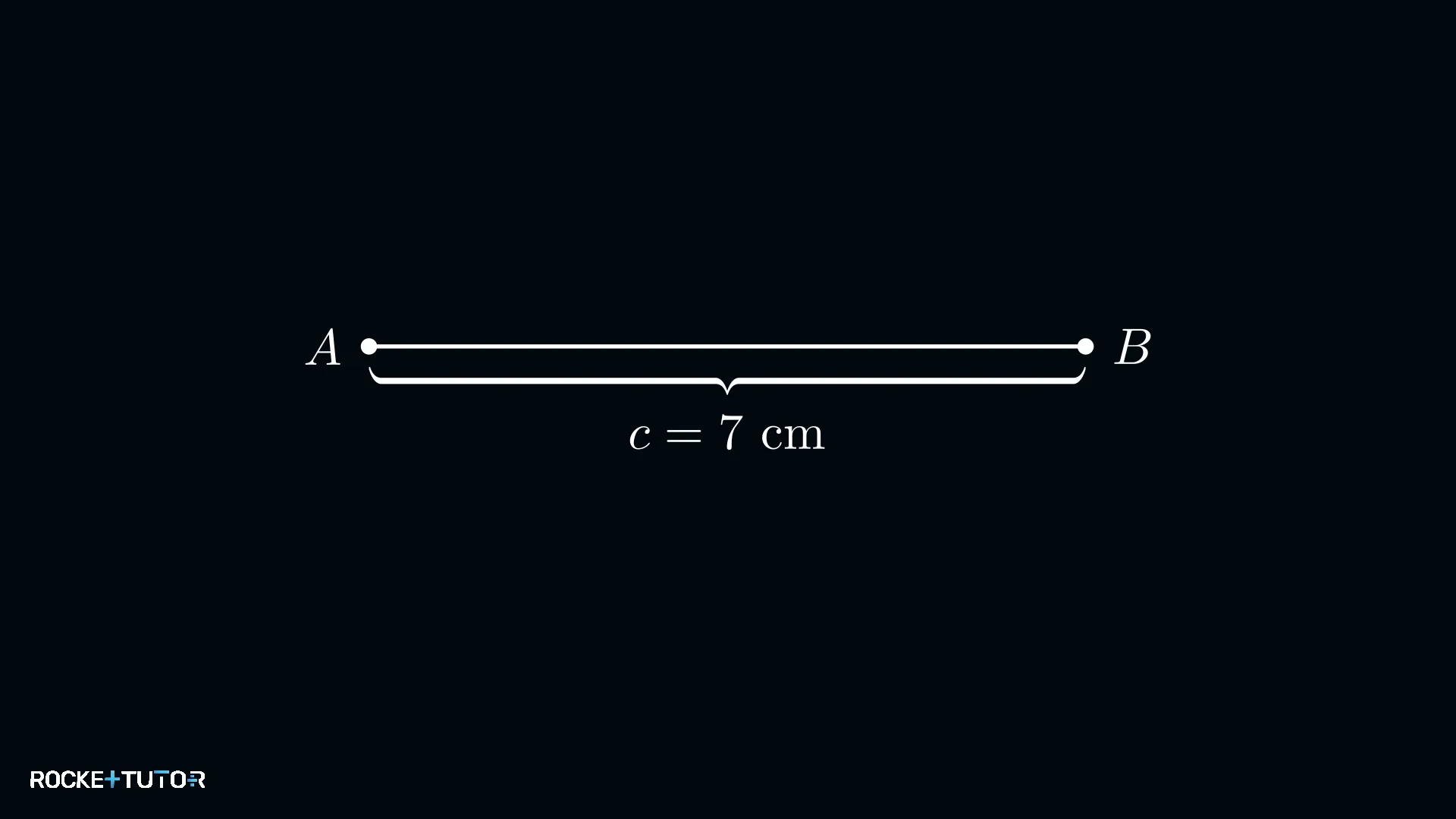

1. Grundseite zeichnen: Zeichne die gegebene Seite als gerade Strecke.

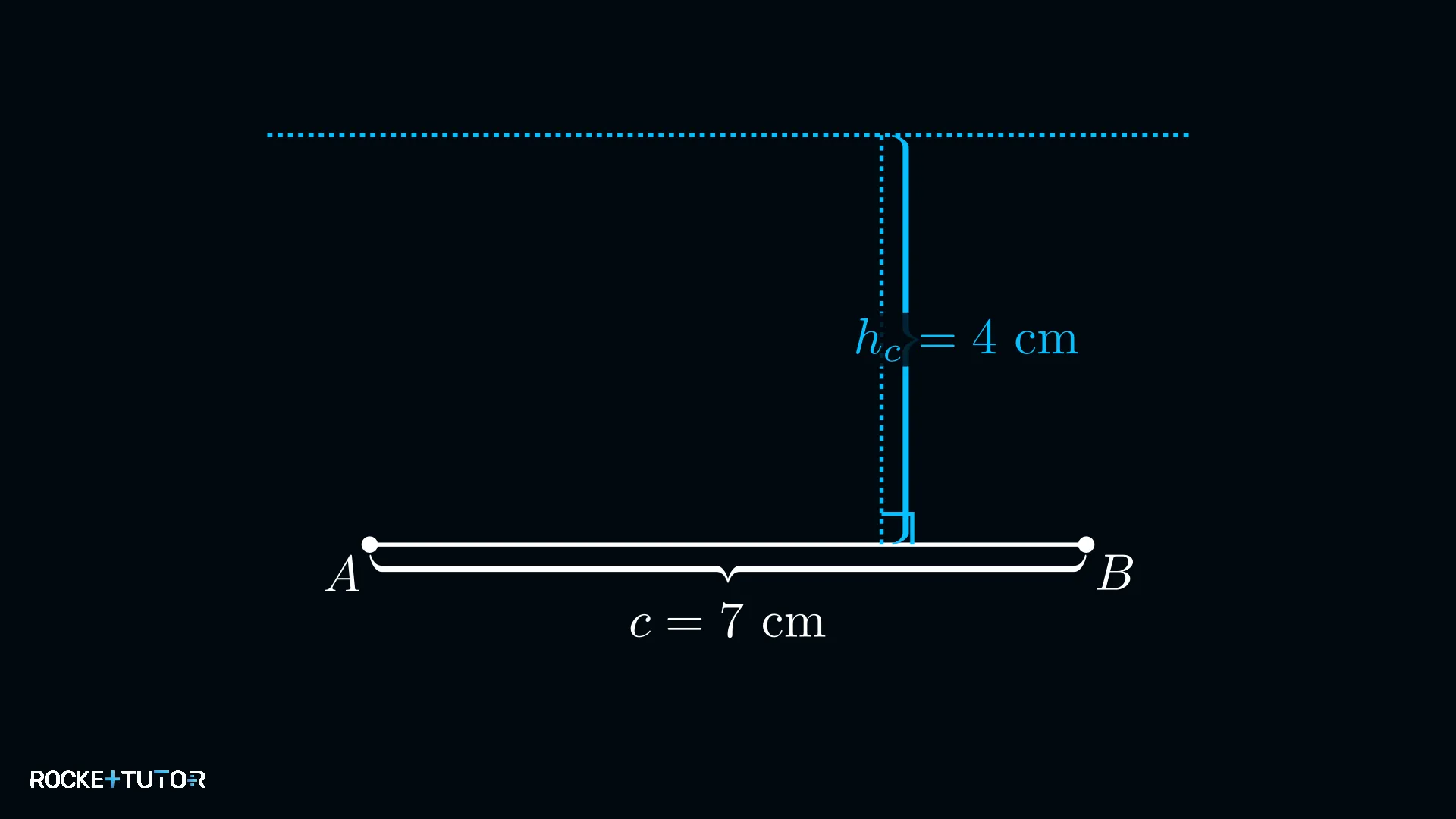

2. Parallele für die Höhe konstruieren: Zeichne eine parallele Linie zur Grundseite. Der Abstand zwischen der Grundseite und der Parallelen muss genau der gegebenen Höhe entsprechen.

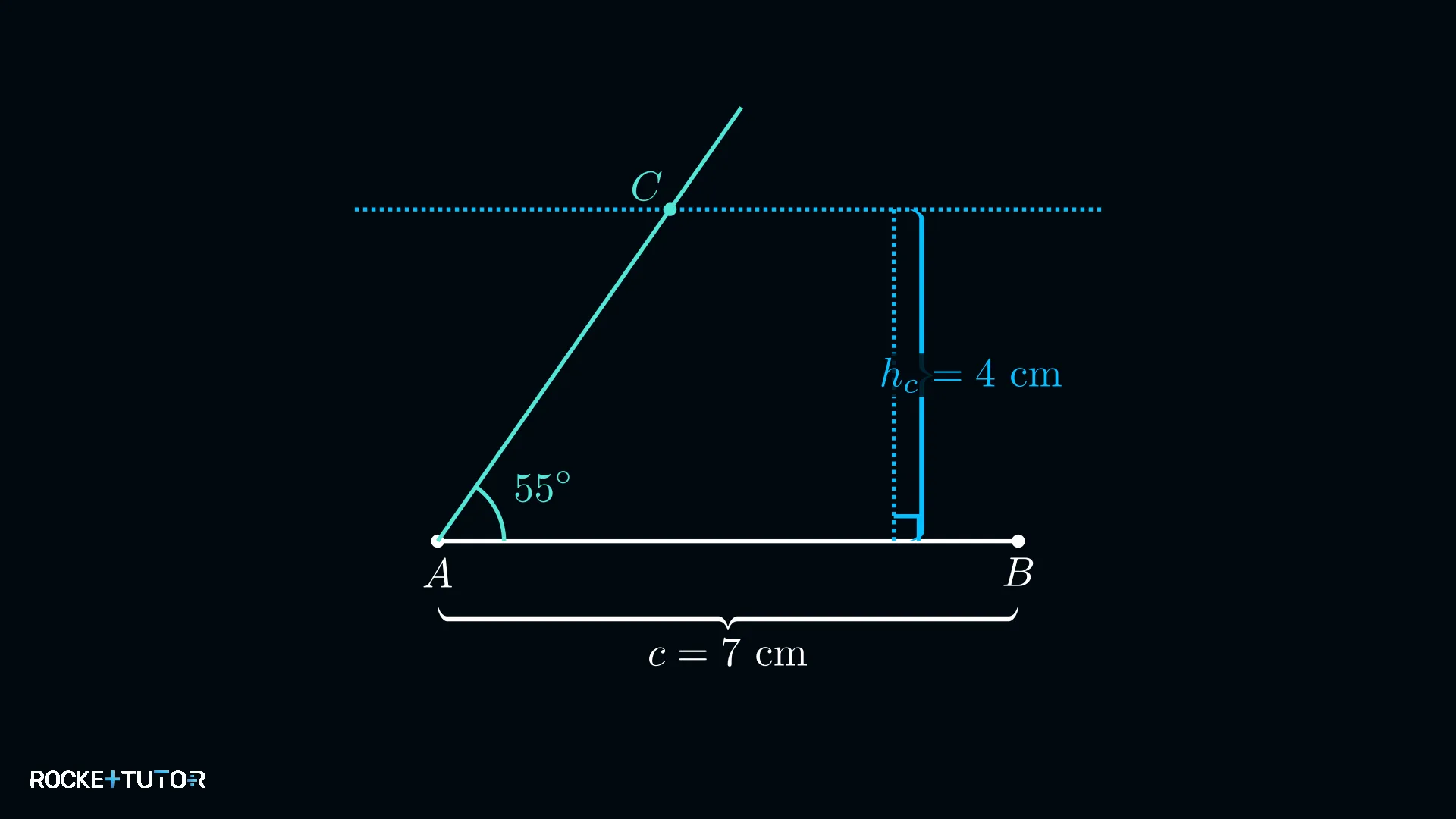

3. Winkel antragen: Lege das Geodreieck an dem Eckpunkt an, an dem der Winkel liegen soll. Zeichne einen Strahl durch den abgemessenen Winkel.

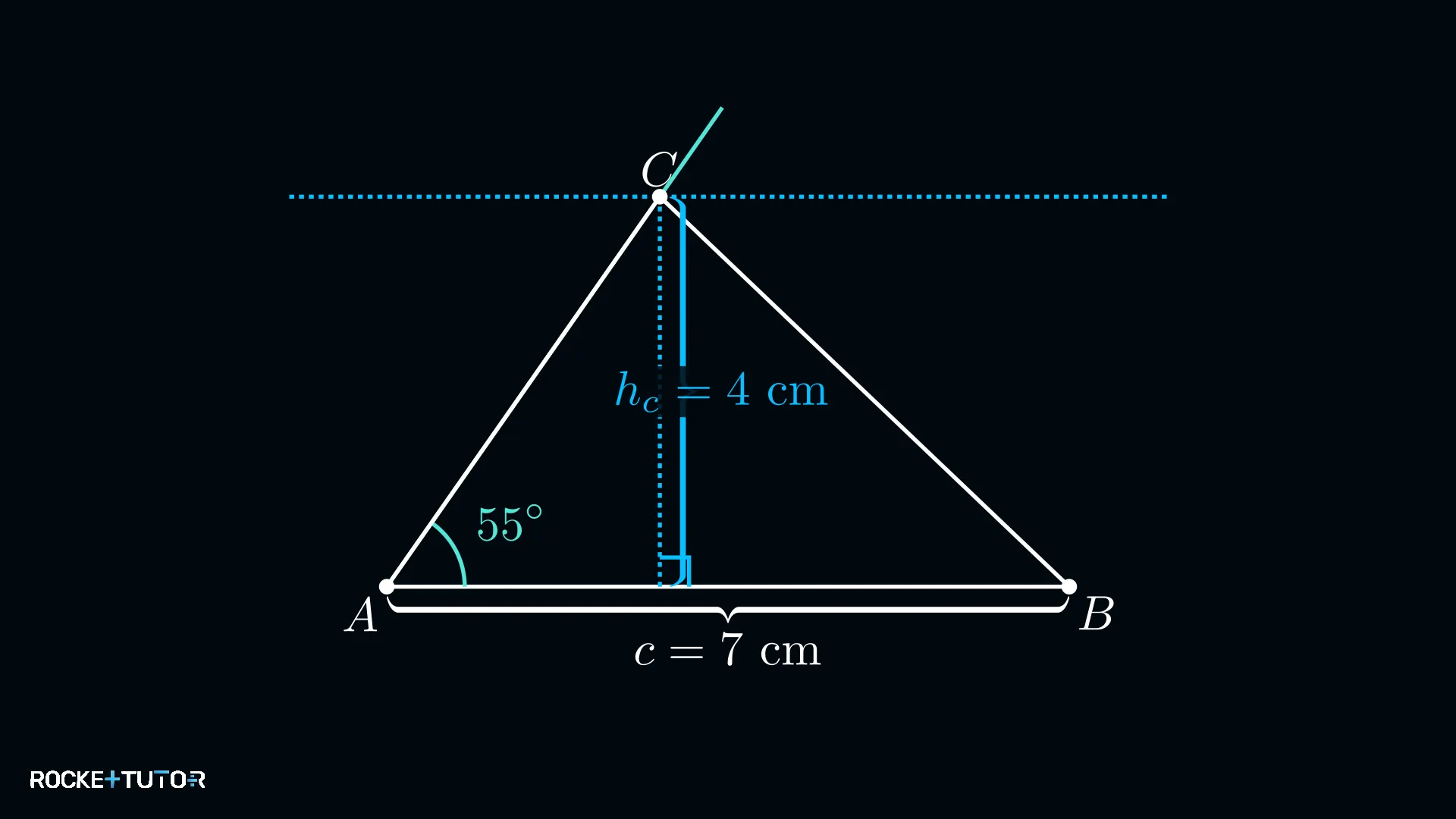

4. Schnittpunkt finden und Dreieck vervollständigen: Der Punkt, an dem der Strahl die parallele Linie schneidet, ist dein dritter Eckpunkt. Verbinde ihn mit dem anderen Ende der Grundseite.

Durchgerechnete Beispiele

Wichtige Erkenntnisse

• Bei einem gleichschenkligen Dreieck liegt die Höhe zur Basis immer genau auf der Mittelsenkrechten.
• Wenn du zwei Seiten und den eingeschlossenen Winkel kennst, zeichnest du zuerst eine Seite, trägst den Winkel ab und misst dann die zweite Seite ab.
• Die Höhe eines allgemeinen Dreiecks verrät dir, dass der dritte Eckpunkt auf einer parallelen Linie zur Grundseite liegt.
• Eine kleine, farbige Planfigur hilft dir immer, den Überblick zu behalten, bevor du mit der echten Konstruktion beginnst.
