Flächen auf dem Karopapier einfach erklärt: Tipps & Tricks

Stell dir vor, du entwirfst dein eigenes Videospiel auf Karopapier. Du möchtest eine quadratische Plattform zeichnen, aber sie soll schräg in der Luft schweben. Oder du möchtest einen runden See einzeichnen und wissen, wie groß er ist. Wenn Figuren schräg oder krumm sind, passen sie nicht mehr perfekt in die geraden Kästchen deines Papiers. Wie können wir trotzdem Flächen auf dem Karopapier ganz genau zeichnen und messen? Mit ein paar cleveren Tricks und der richtigen Zähltechnik wirst du zum Meister der schrägen und krummen Flächen!

Vorwissen

• Flächeninhalt eines Rechtecks: Länge mal Breite. Beispiel: Ein Rechteck, das $3$ Kästchen lang und $2$ Kästchen breit ist, hat eine Fläche von $3 \cdot 2 = 6 \text{ Kästchen}$.
• Flächeninhalt eines rechtwinkligen Dreiecks: Genau die Hälfte eines Rechtecks. Beispiel: Wenn ein Rechteck aus $2 \cdot 1 = 2 \text{ Kästchen}$ besteht, hat das Dreieck darin eine Fläche von $1 \text{ Kästchen}$.

Aufgabentyp 1: Schräge Quadrate zeichnen und prüfen

Ein normales Quadrat, das genau auf den Linien des Karopapiers liegt, kann nicht jede beliebige Größe haben (wie zum Beispiel genau $5 \text{ Kästchen}$). Der Trick ist, das Quadrat schräg zu zeichnen!

Um ein schräges Quadrat mit der Fläche von $5 \text{ Kästchen}$ zu zeichnen, nutzen wir einen Trick für unsere Zeichen-Schritte: Wir suchen zwei Zahlen, die mit sich selbst malgenommen zusammen $5$ ergeben.

$2 \cdot 2 = 4$

$1 \cdot 1 = 1$

$4 + 1 = 5$

Unsere Schritte sind also $2$ und $1$. Wir gehen von einem Startpunkt $2$ Kästchen in eine Richtung und $1$ Kästchen zur Seite. Das ist unsere erste Kante. Das wiederholen wir für alle vier Seiten, indem wir immer um $90^\circ$ abbiegen.

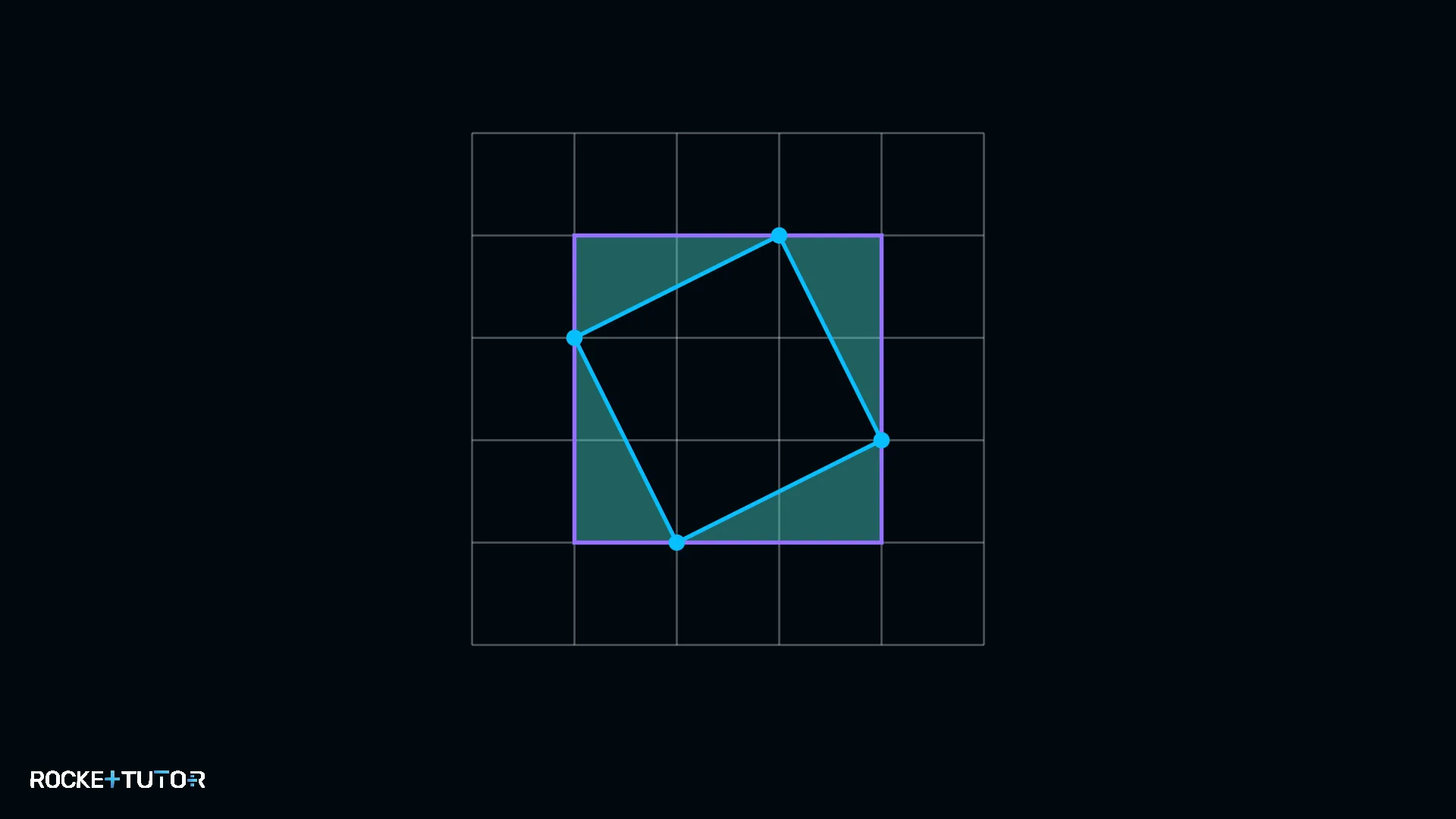

Um zu beweisen, dass die Fläche wirklich genau $5 \text{ Kästchen}$ groß ist, nutzen wir die Rahmen-Methode:

1. Wir zeichnen einen geraden Rahmen genau um die äußeren Ecken des schrägen Quadrats.
2. Wir berechnen die Fläche des gesamten Rahmens.
3. Wir ziehen die vier Eck-Dreiecke ab. Was übrig bleibt, ist genau der Flächeninhalt unseres schrägen Quadrats!

Schritt-für-Schritt-Anleitung

1. Die passenden Schritte finden: Finde zwei Zahlen, die mit sich selbst malgenommen zusammen die gewünschte Zielfläche ergeben. Diese beiden Zahlen sind deine "Geh-Schritte" auf dem Papier.
2. Das Quadrat zeichnen: Starte an einem Gitterkreuz. Gehe die erste Zahl in eine Richtung und die zweite Zahl im rechten Winkel dazu. Verbinde den Start- und Endpunkt. Wiederhole das, bis das Quadrat geschlossen ist.
3. Den Rahmen zeichnen: Zeichne ein gerades Quadrat genau um die äußeren Ecken deines schrägen Quadrats. Berechne seine Fläche (Länge mal Breite).
4. Die Dreiecke abziehen: Berechne die Fläche der vier rechtwinkligen Dreiecke in den Ecken. (Tipp: Zwei Dreiecke ergeben zusammen ein kleines Rechteck). Ziehe die Fläche aller vier Dreiecke vom großen Rahmen ab.

Durchgerechnete Beispiele

Aufgabentyp 2: Krumme Flächen schätzen

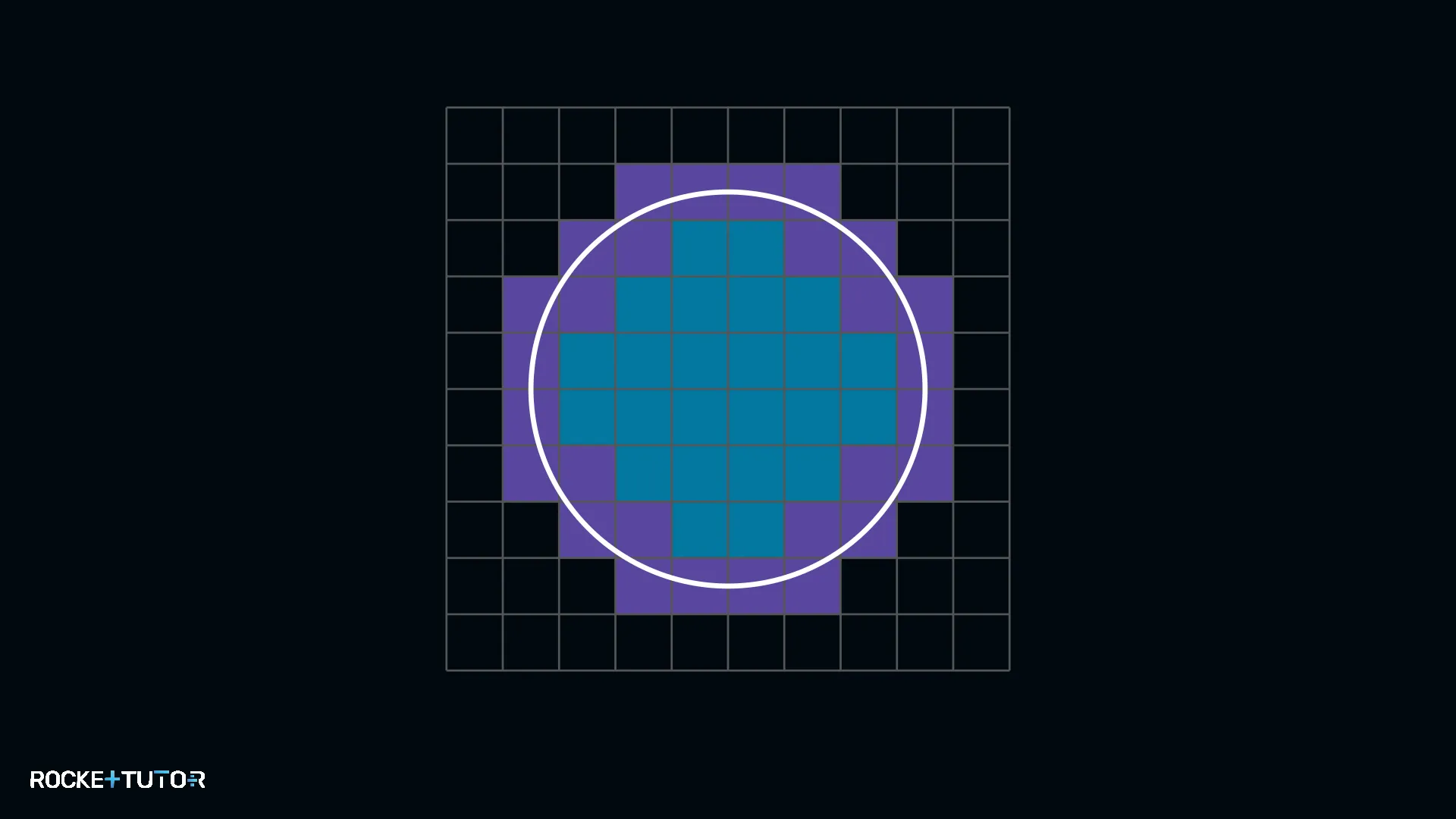

Nicht alle Figuren haben gerade Kanten. Wenn du die Fläche von einem Kreis oder einem See auf einer Karte bestimmen willst, passen die Kästchen nicht perfekt hinein. Hier können wir nicht exakt rechnen, sondern müssen schätzen!

Dafür gibt es eine einfache und sehr gute Regel:

1. Zähle alle ganzen Kästchen, die komplett in der Figur liegen.
2. Zähle alle angeschnittenen Kästchen am Rand. Da sie im Durchschnitt etwa halb voll sind, teilen wir diese Zahl durch $2$.
3. Addiere beide Ergebnisse.

Schritt-für-Schritt-Anleitung

1. Ganze Kästchen zählen: Markiere und zähle alle Kästchen, die vollständig innerhalb der Randlinie liegen.
2. Angeschnittene Kästchen zählen und halbieren: Zähle alle Kästchen, durch die die Randlinie verläuft. Teile diese Anzahl durch $2$.
3. Gesamtfläche berechnen: Addiere die Ergebnisse aus Schritt 1 und Schritt 2, um die ungefähre Gesamtfläche zu erhalten.

Durchgerechnete Beispiele

Beispiel 2

Aufgabe

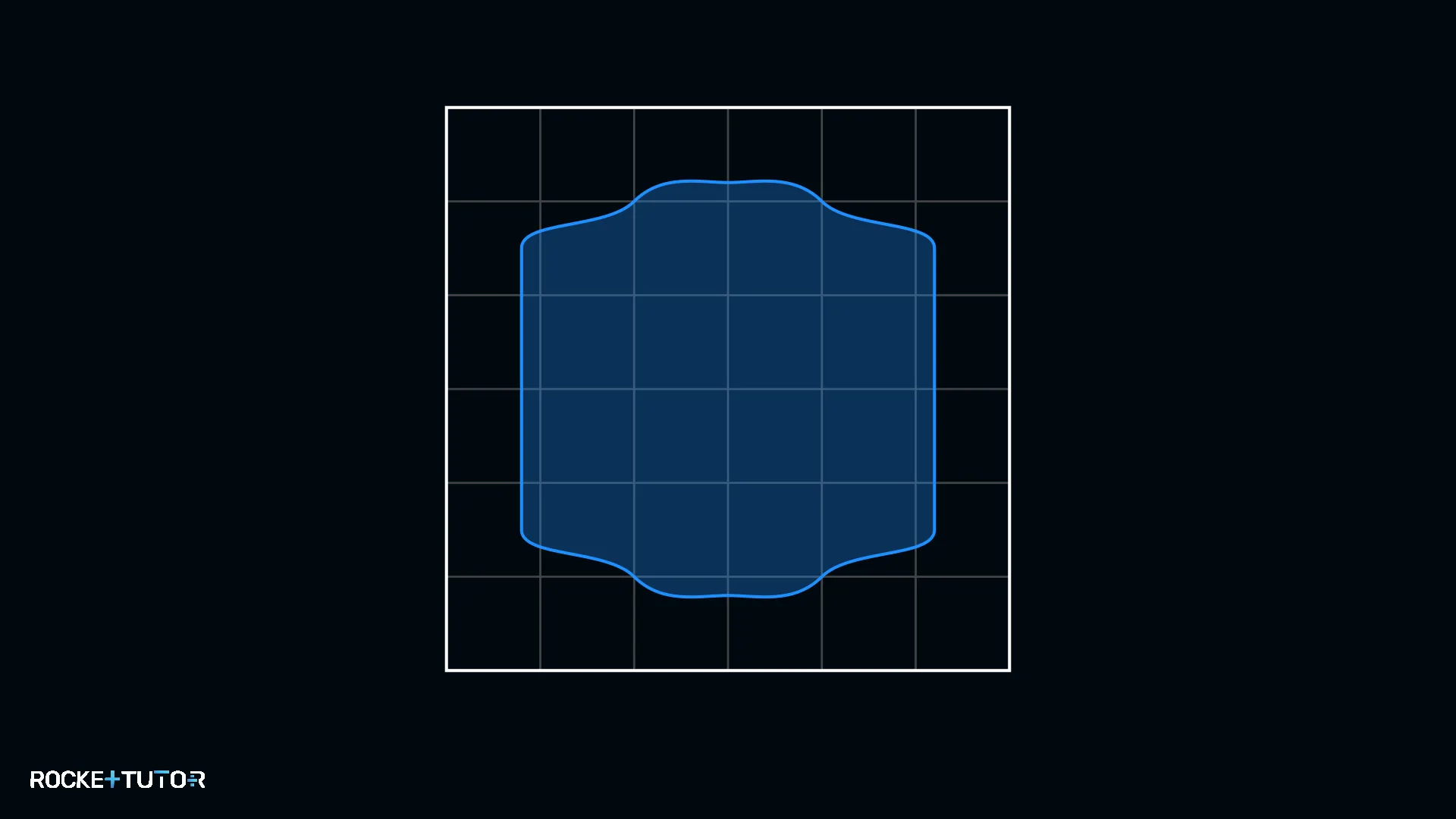

Ein kleiner See ist auf einer Karte eingezeichnet. Schätze seinen Flächeninhalt in Kästchen.

Lösung Schritt für Schritt

Fortschritt

3 / 3

1. 1
   Schritt 1
   Ganze Kästchen zählen

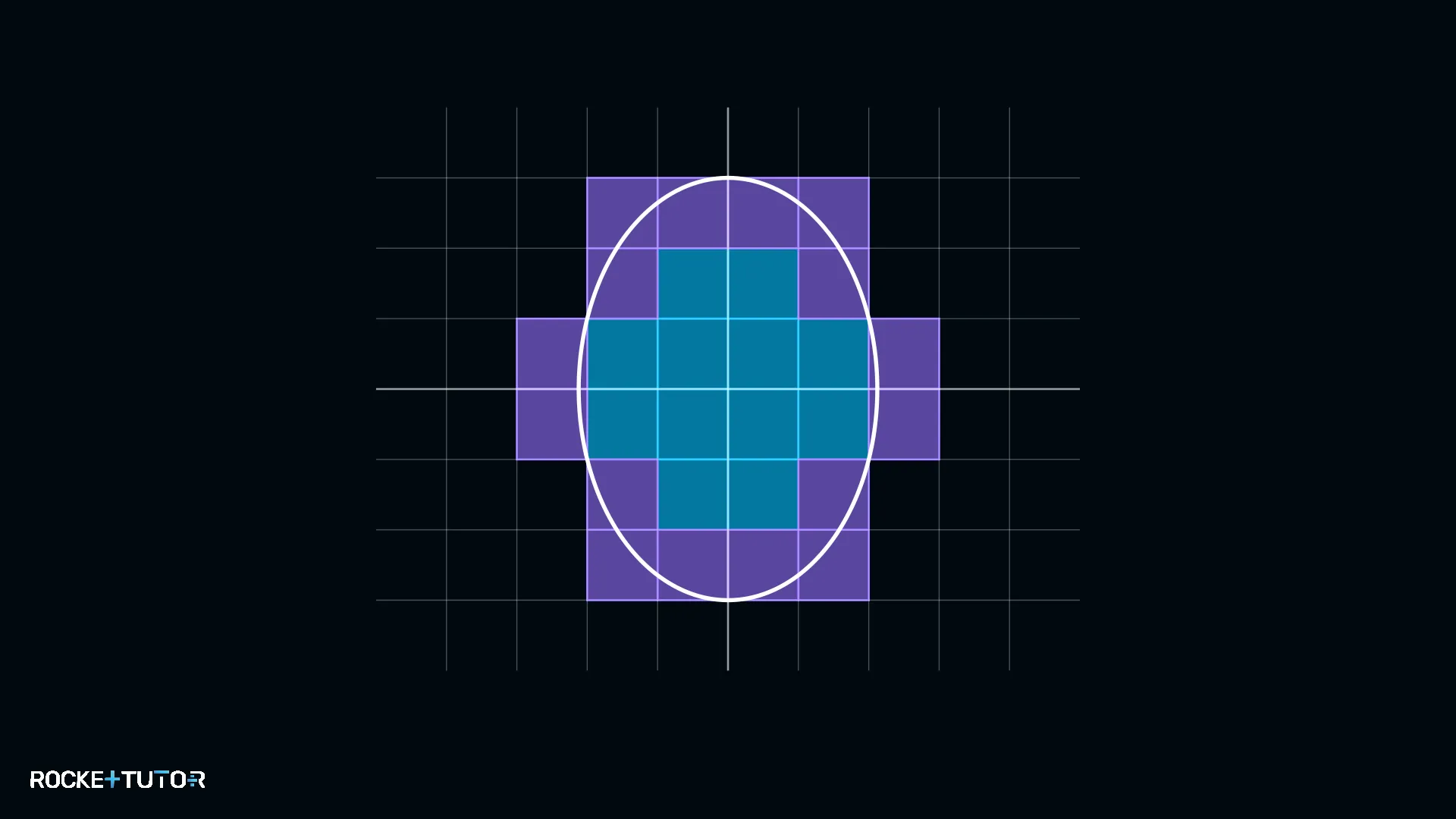

   Wir zählen alle Kästchen, die komplett in der Figur liegen (blau markiert). Das sind genau $12 \text{ Kästchen}$.

2. 2
   Schritt 2
   Angeschnittene Kästchen zählen und halbieren

   Nun zählen wir die Kästchen am Rand, die von der Linie durchschnitten werden (lila markiert). Das sind $16 \text{ Kästchen}$. Wir teilen diese Zahl durch $2$: $16 : 2 = 8 \text{ Kästchen}$.



3. 3
   Schritt 3 · Ergebnis
   Gesamtfläche berechnen

   Wir addieren beide Werte: $12 + 8 = 20 \text{ Kästchen}$.

Ergebnis:

Der Flächeninhalt des Sees beträgt ungefähr $20 \text{ Kästchen}$.

---

Wichtige Erkenntnisse

• Schräge Quadrate: Finde zwei Zahlen, die mit sich selbst malgenommen die Zielfläche ergeben. Das sind deine Zeichen-Schritte.
• Rahmen-Methode: Zeichne einen geraden Rahmen um die schräge Figur und ziehe die Eck-Dreiecke ab, um die Fläche zu beweisen.
• Krumme Flächen schätzen: Zähle die ganzen Kästchen und addiere die Hälfte der angeschnittenen Kästchen dazu.
