2D-Kinematik und Vektoren einfach erklärt: Regeln & Beispiele

Stell dir vor, ein Skateboarder fährt mit hohem Tempo und springt gerade nach oben in die Luft. Was passiert mit dem Skateboard?

Fährt das Board unter ihm weg und er landet auf dem harten Asphalt? Nein! Wenn er den Trick richtig macht, landet er wieder sicher auf seinem Board. Das Board bleibt scheinbar „ständig unter ihm“.

Aber warum ist das so? Die Antwort liefert uns die Physik der 2D-Kinematik und Vektoren. In diesem Artikel lernst du, wie man Bewegungen in verschiedene Richtungen aufteilt, Geschwindigkeiten als Pfeile zeichnet und warum Vorwärts- und Abwärtsbewegungen absolut nichts miteinander zu tun haben!

Vorwissen

• Einheitenumrechnung von Geschwindigkeit: Um von $\frac{\text{km}}{\text{h}}$ in $\frac{\text{m}}{\text{s}}$ umzurechnen, teilt man durch $3,6$.

  Beispiel: $36 \frac{\text{km}}{\text{h}} : 3,6 = 10 \frac{\text{m}}{\text{s}}$.

• Gleichförmige Bewegung (konstante Geschwindigkeit):

  Formel: $s = v \cdot t$ (Strecke = Geschwindigkeit mal Zeit)

  Beispiel: Ein Auto fährt $2 \text{ Sekunden}$ lang mit $10 \frac{\text{m}}{\text{s}}$ und legt dabei $20 \text{ Meter}$ zurück.

• Freier Fall (aus der Ruhe):

  Formel: $s = \frac{1}{2} \cdot g \cdot t^{2}$ (mit Erdbeschleunigung $g = 9,81 \frac{\text{m}}{\text{s}^{2}}$)

  Beispiel: Ein Stein fällt $2 \text{ Sekunden}$ lang und legt dabei ca. $19,6 \text{ Meter}$ zurück.

Aufgabentyp 1: Geschwindigkeiten als Vektoren (Pfeile)

In der 2D-Kinematik und Vektoren-Darstellung reicht es oft nicht zu wissen, wie schnell etwas ist. Wir müssen auch wissen, wohin es sich bewegt. Deshalb stellen wir Geschwindigkeiten als Vektoren (Pfeile) dar. Die Länge des Pfeils zeigt das Tempo, die Pfeilspitze zeigt die Richtung.

Wenn ein Objekt seine Richtung oder sein Tempo ändert, sprechen wir von einer Geschwindigkeitsänderung ($\textcolor{#53E5D6}{\Delta \vec{v}}$).

Die Formel dafür lautet: $\textcolor{#53E5D6}{\Delta \vec{v}} = \textcolor{#9570FF}{\vec{v}_{2}} - \textcolor{#08BFFF}{\vec{v}_{1}}$ (Endgeschwindigkeit minus Anfangsgeschwindigkeit).

Da wir hier mit Pfeilen und nicht nur mit normalen Zahlen rechnen, können wir das ganz einfach zeichnen:

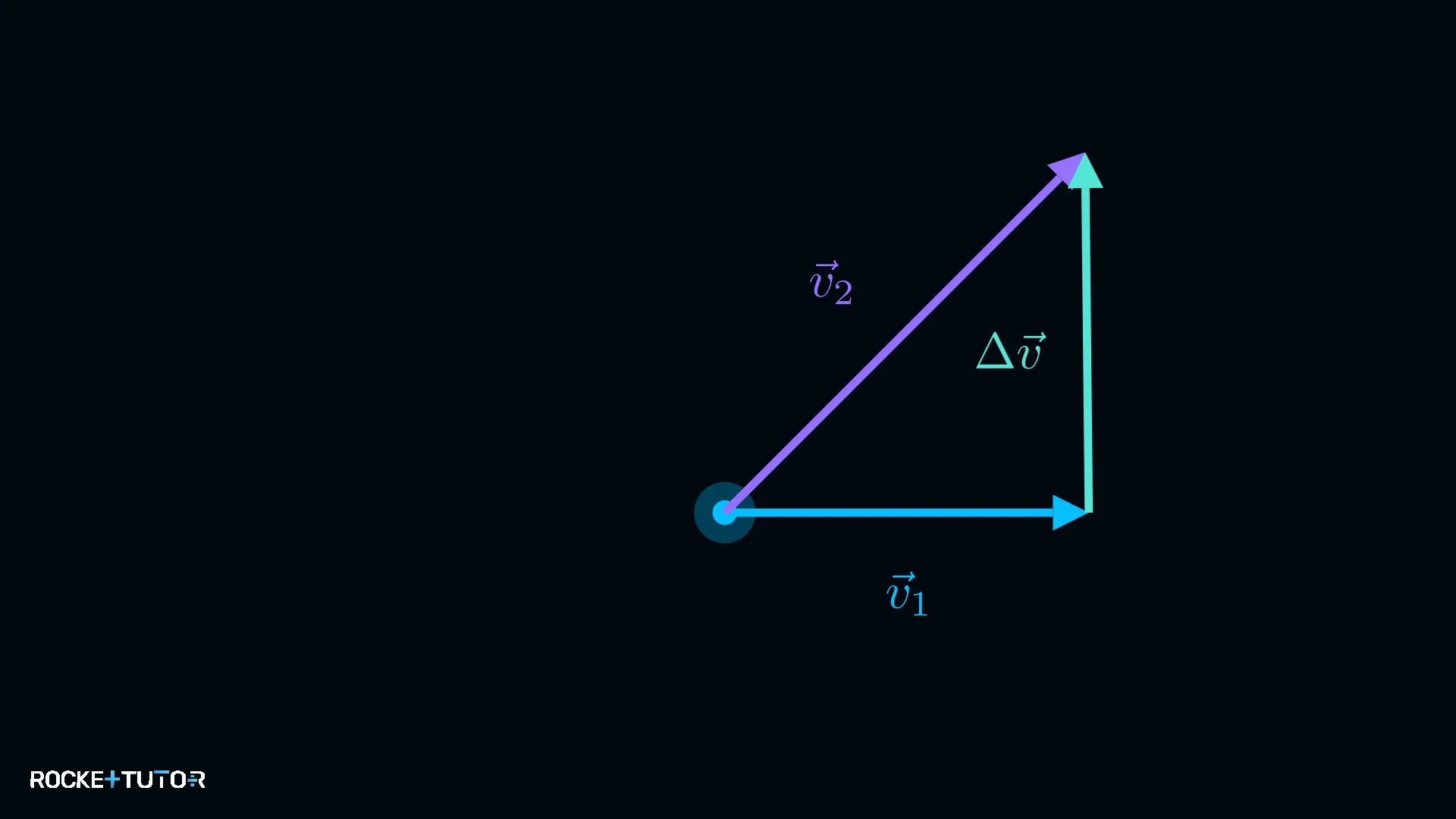

1. Zeichne die alte Geschwindigkeit ($\textcolor{#08BFFF}{\vec{v}_{1}}$) und die neue Geschwindigkeit ($\textcolor{#9570FF}{\vec{v}_{2}}$) so, dass sie im selben Punkt starten.

2. Die Änderung ($\textcolor{#53E5D6}{\Delta \vec{v}}$) ist genau der Pfeil, der dir sagt: „Was muss ich tun, um von der alten zur neuen Spitze zu kommen?“

Zeichne den Pfeil für $\textcolor{#53E5D6}{\Delta \vec{v}}$ also immer von der Spitze von $\textcolor{#08BFFF}{\vec{v}_{1}}$ zur Spitze von $\textcolor{#9570FF}{\vec{v}_{2}}$.

Schritt-für-Schritt-Anleitung

1. Schritt 1: Einheiten umrechnen: Rechne alle gegebenen Geschwindigkeiten in die Standardeinheit $\frac{\text{m}}{\text{s}}$ um (teile $\frac{\text{km}}{\text{h}}$ durch $3,6$).
2. Schritt 2: Längen berechnen: Nutze den vorgegebenen Maßstab (z. B. $1 \text{ cm} \mathrel{\hat=} 1 \frac{\text{m}}{\text{s}}$), um zu berechnen, wie viele Zentimeter lang deine Pfeile auf dem Papier sein müssen.
3. Schritt 3: Vektoren zeichnen: Zeichne $\vec{v}_{1}$ und $\vec{v}_{2}$ maßstabsgetreu von einem gemeinsamen Startpunkt aus in die vorgegebenen Richtungen.
4. Schritt 4: Änderung einzeichnen: Zeichne den Vektor $\Delta \vec{v}$ von der Spitze von $\vec{v}_{1}$ zur Spitze von $\vec{v}_{2}$.
5. Schritt 5: Messen und Rückrechnen: Miss die Länge von $\Delta \vec{v}$ mit dem Lineal und rechne die Zentimeter mit dem Maßstab wieder in eine Geschwindigkeit ($\frac{\text{m}}{\text{s}}$) um.

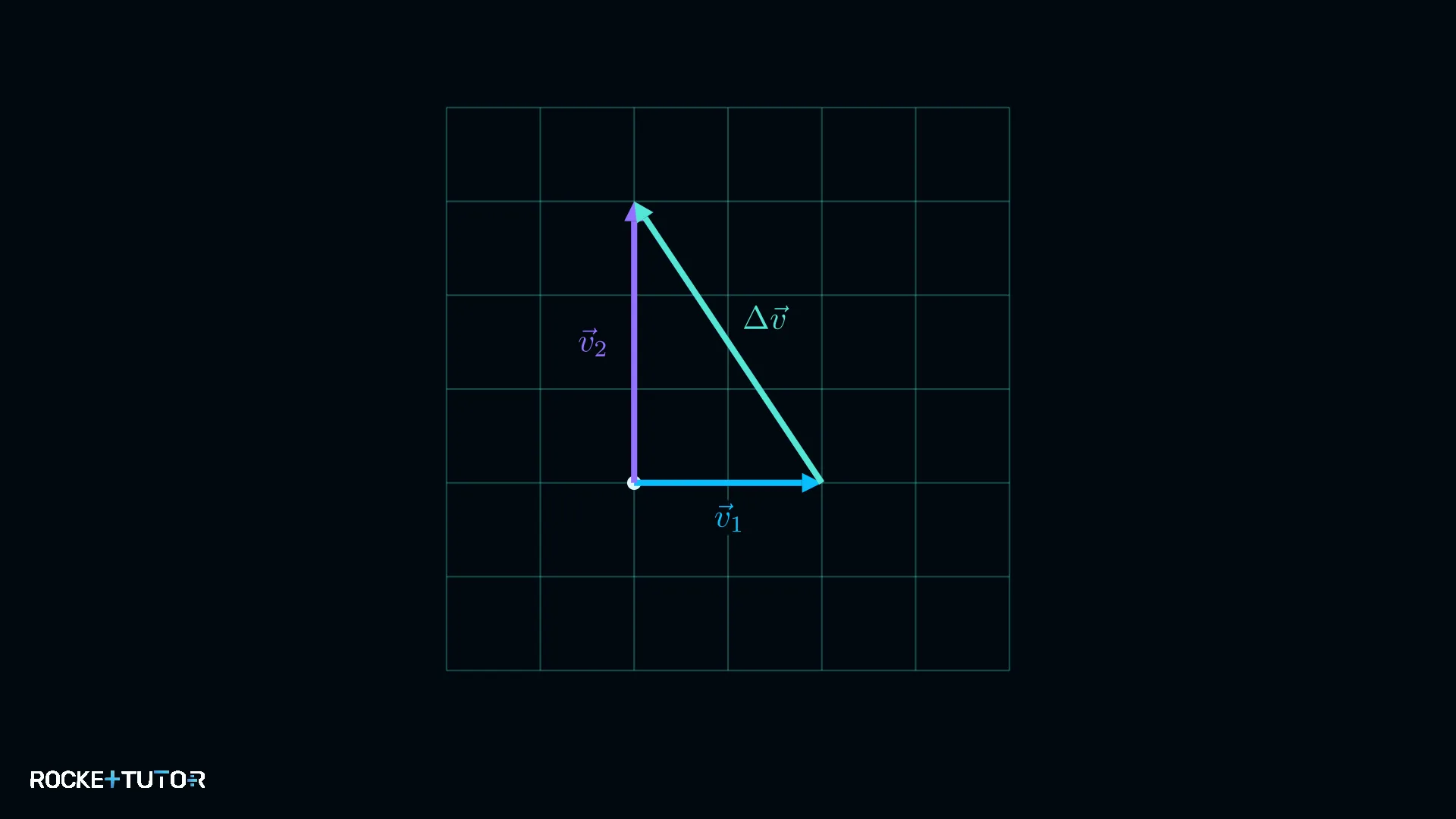

Durchgerechnete Beispiele

Aufgabentyp 2: Das Superpositionsprinzip (Unabhängigkeit der Bewegungen)

Erinnerst du dich an den Skateboarder vom Anfang? Warum fährt das Board nicht unter ihm weg?

Die Antwort ist das Superpositionsprinzip. Es besagt ein einfaches, aber mächtiges Gesetz der Physik: Horizontale und vertikale Bewegungen sind völlig unabhängig voneinander. Sie stören sich nicht, sie überlagern sich nur.

Real-World Context: Für diese Regel nehmen wir an, dass es keinen Luftwiderstand gibt (der den Skater in der Luft abbremsen würde).

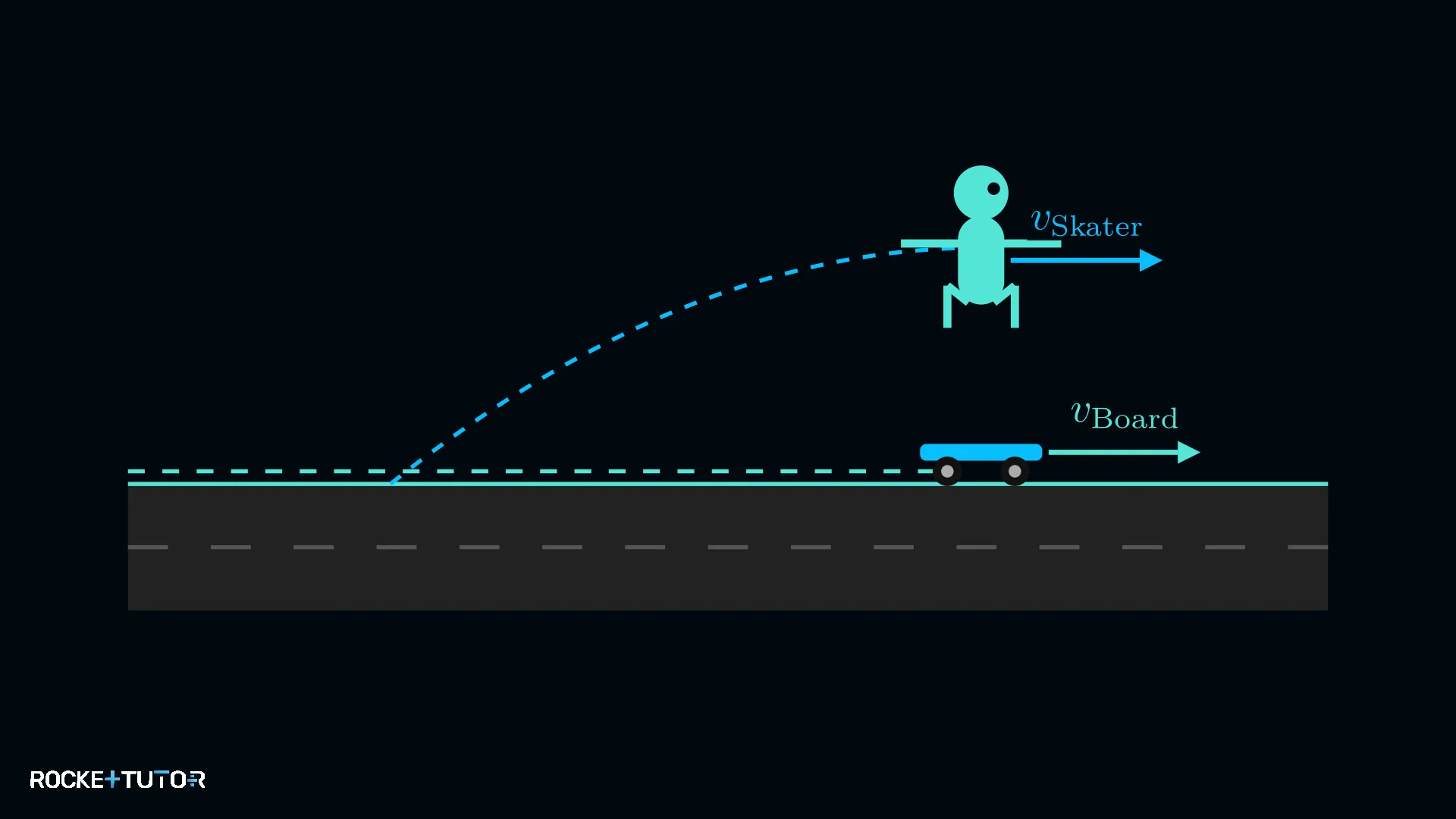

Wenn der Skater abspringt, passieren zwei Dinge gleichzeitig, aber unabhängig voneinander:

• Horizontal (vorwärts): Der Skater bewegt sich mit der konstanten Geschwindigkeit des Boards weiter nach vorne. Es gibt keine Kraft, die ihn in der Luft nach hinten drückt.
• Vertikal (auf und ab): Er springt nach oben, wird von der Schwerkraft abgebremst und fällt wieder nach unten (wie beim freien Fall).

Da er horizontal exakt so schnell bleibt wie das Board, ist das Board während des gesamten Sprungs „ständig unter ihm“.

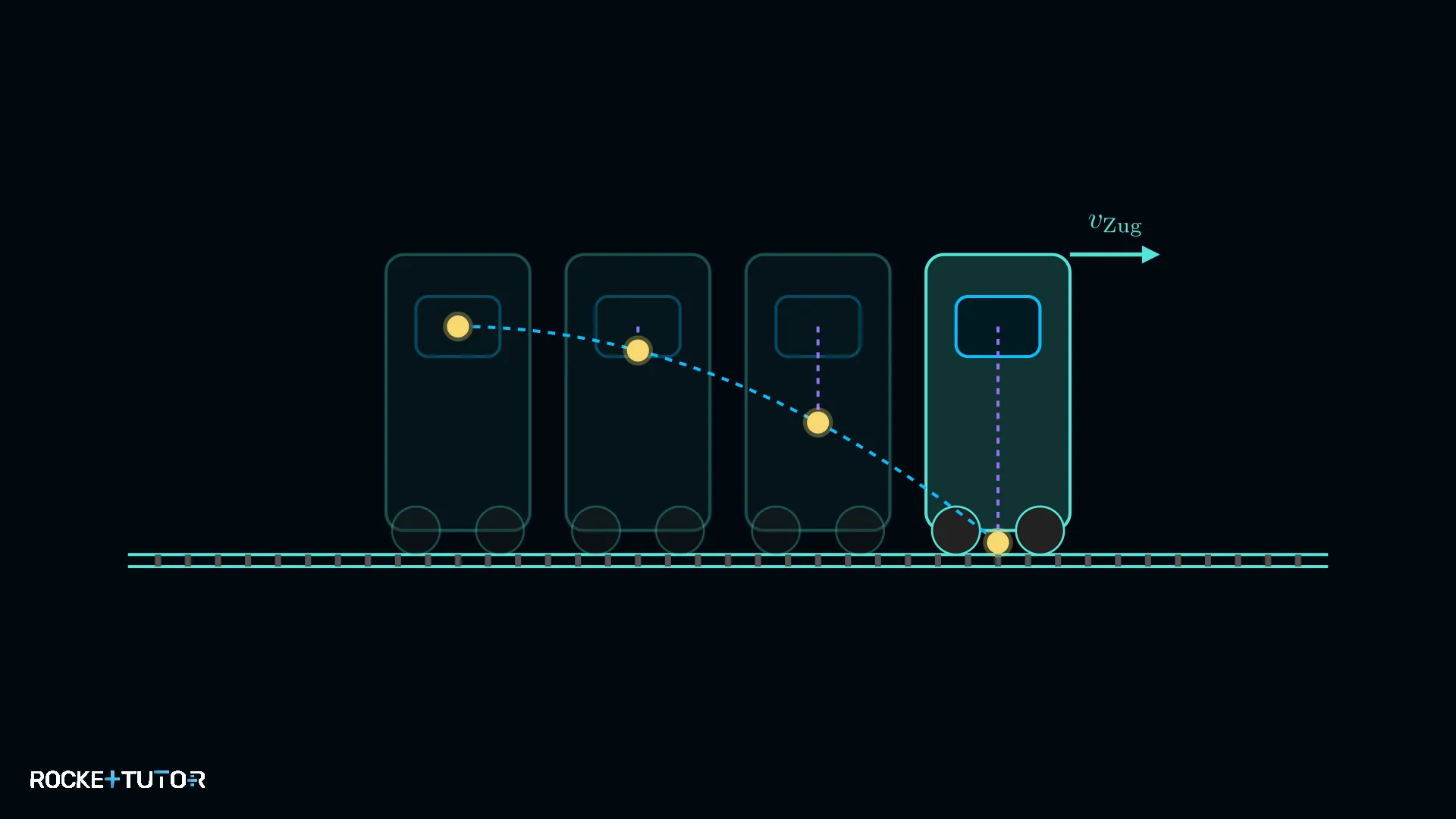

Das Gleiche gilt, wenn du einen Ball aus einem fahrenden Zug fallen lässt.

Für jemanden, der im Zug sitzt, sieht es so aus, als würde der Ball einfach gerade nach unten fallen. Für jemanden, der draußen steht, fliegt der Ball in einer Kurve nach vorne, weil er die Vorwärtsgeschwindigkeit des Zuges behält, während er nach unten fällt.

Schritt-für-Schritt-Anleitung

1. Schritt 1: Bewegung aufteilen: Betrachte die Aufgabe niemals als ein großes Problem, sondern als zwei kleine: x-Richtung (horizontal) mit konstanter Geschwindigkeit ($s = v \cdot t$) und y-Richtung (vertikal) als freier Fall mit Beschleunigung ($s = \frac{1}{2} \cdot g \cdot t^{2}$).
2. Schritt 2: Gegebene Werte zuordnen: Lies die Werte aus dem Text oder Diagramm ab und sortiere sie strikt in x-Werte (z. B. Vorwärtsgeschwindigkeit, Wurfweite) und y-Werte (z. B. Fallhöhe).
3. Schritt 3: Die richtige Formel wählen: Entscheide, welche Richtung (x oder y) dir genug Informationen liefert, um die gesuchte Größe (meistens die Zeit $t$) zu berechnen.
4. Schritt 4: Einsetzen und Ausrechnen: Setze die Werte in die gewählte Formel ein und löse nach der Unbekannten auf.

Durchgerechnete Beispiele

Wichtige Erkenntnisse

• Geschwindigkeitsänderung ($\Delta \vec{v}$): Zeichne beide Geschwindigkeitsvektoren vom selben Startpunkt. Der Änderungspfeil zeigt immer von der Spitze der alten zur Spitze der neuen Geschwindigkeit.

• Superpositionsprinzip: Horizontale und vertikale Bewegungen beeinflussen sich nicht. Du kannst sie komplett getrennt voneinander berechnen.

• Ein Objekt, das aus einem fahrenden System (wie einem Zug oder von einem Skateboard) fallen gelassen wird, behält die horizontale Vorwärtsgeschwindigkeit dieses Systems bei.
