Hydraulik und Pneumatik einfach erklärt: Anwendungen

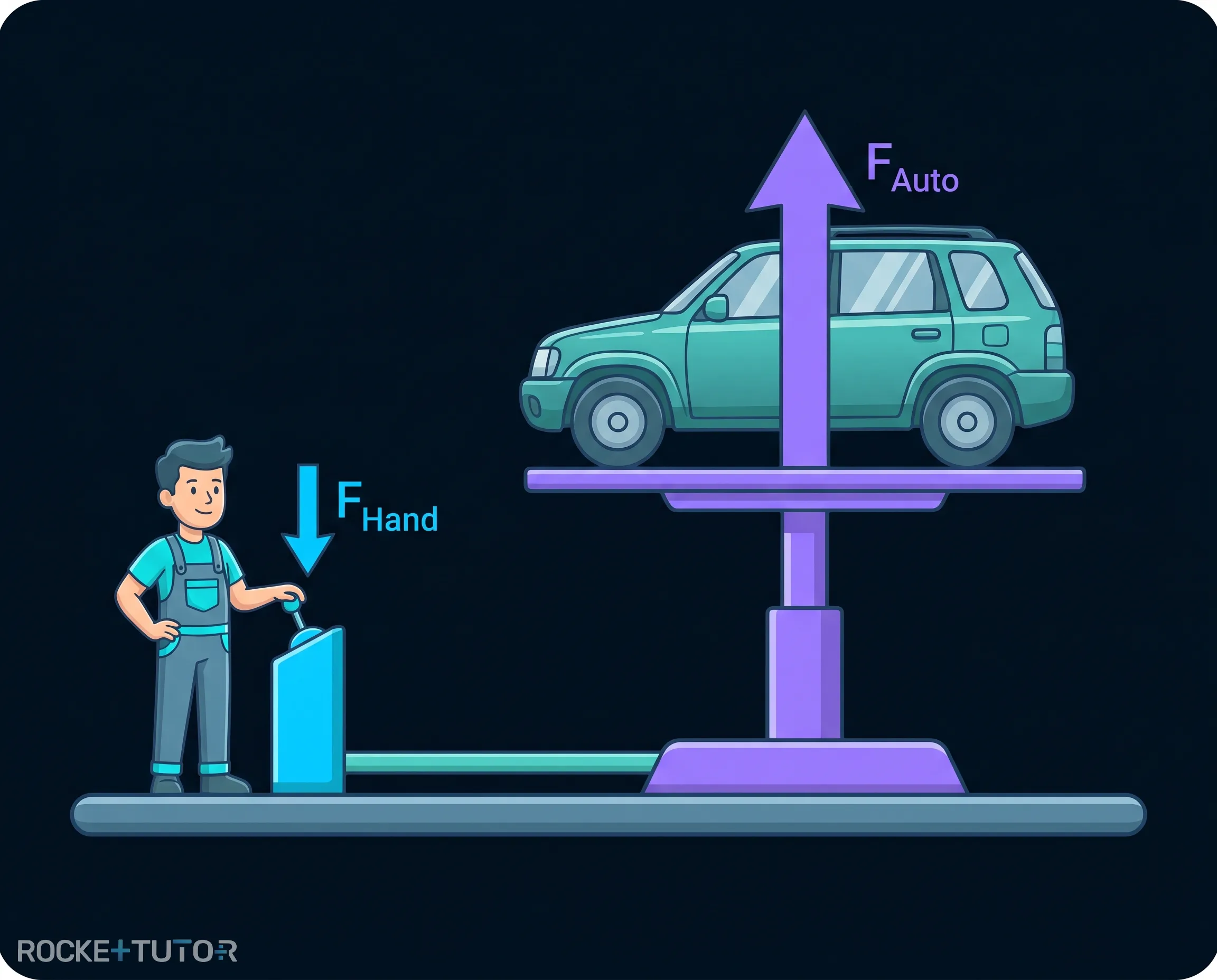

Stell dir vor, du könntest ein zwei Tonnen schweres Auto mit nur einer Hand anheben. Klingt nach einer Superkraft? In einer Autowerkstatt ist das Alltag!

Mechaniker nutzen dafür sogenannte hydraulische Hebebühnen. In diesem Artikel lernst du alles über die Anwendungen des Fluiddrucks: Hydraulik und Pneumatik. Du erfährst, wie Flüssigkeiten genutzt werden können, um kleine Kräfte in riesige Kräfte zu verwandeln. Außerdem klären wir, warum Luft in den Bremsen eines Autos extrem gefährlich ist und warum Bustüren trotzdem mit Luft betrieben werden.

Vorwissen

Bevor wir uns die Anwendungen des Fluiddrucks genauer ansehen, solltest du dieses grundlegende Konzept kennen:

• Druck ($p$): Gibt an, wie stark eine Kraft auf eine bestimmte Fläche wirkt.

  Formel: $p = \frac{F}{A}$ (Druck = Kraft geteilt durch Fläche)

  Beispiel: Ein Elefant übt einen großen Druck auf den Boden aus, weil seine Gewichtskraft auf die Fläche seiner Füße verteilt wird.

Aufgabentyp 1: Kraftübertragung in hydraulischen Systemen

Die wichtigste Anwendung des Fluiddrucks ist die Kraftübertragung. Ein hydraulisches System ist ein geschlossenes Rohrsystem, das komplett mit einer Flüssigkeit (meistens Öl) gefüllt ist. Es funktioniert wie ein Kraftwandler.

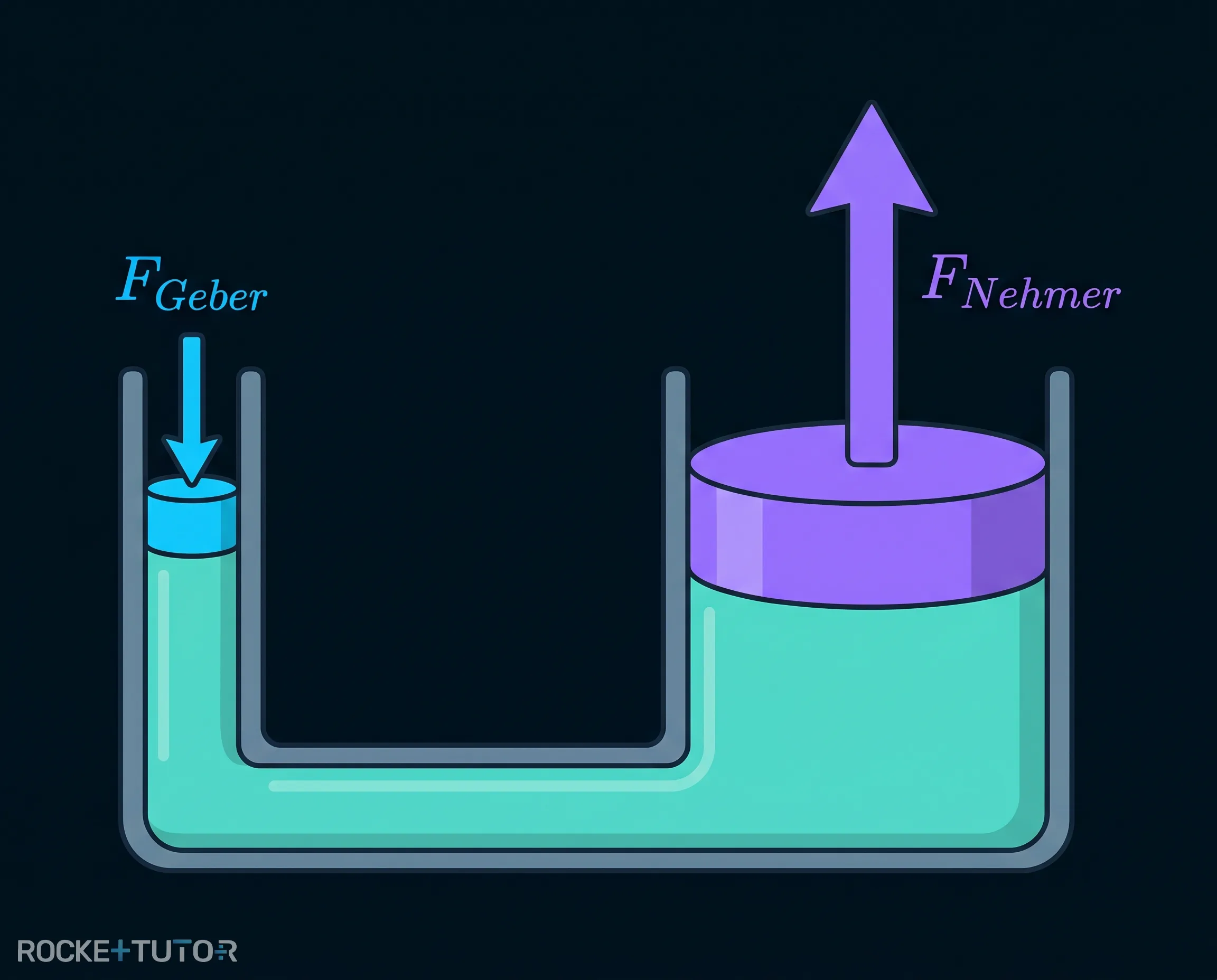

Wenn du auf einer Seite auf einen kleinen Kolben (den Geberkolben) drückst, erzeugst du einen Druck in der Flüssigkeit. Weil man Flüssigkeiten nicht zusammenquetschen kann, breitet sich dieser Druck gleichmäßig im gesamten System aus. Der Druck ist also überall exakt gleich groß.

Trifft dieser Druck nun auf der anderen Seite auf einen viel größeren Kolben (den Nehmerkolben), passiert etwas Erstaunliches: Weil die Fläche des Nehmerkolbens größer ist, wird auch die erzeugte Kraft viel größer! Eine kleine Eingangskraft auf einer kleinen Fläche erzeugt also eine riesige Ausgangskraft auf einer großen Fläche.

Der Kompromiss (Goldene Regel der Mechanik): Man bekommt in der Physik nichts geschenkt. Um das schwere Auto auf dem großen Kolben auch nur ein kleines Stück anzuheben, musst du sehr viel Flüssigkeit unter ihn pumpen. Das bedeutet: Der kleine Geberkolben muss eine sehr lange Strecke nach unten gedrückt werden, um den großen Nehmerkolben eine kurze Strecke nach oben zu bewegen. Das bewegte Flüssigkeitsvolumen bleibt nämlich gleich.

Schritt-für-Schritt-Anleitung

1. Notiere gegebene und gesuchte Werte: Sortiere die Werte für Geberkolben und Nehmerkolben und prüfe die Einheiten.
2. Berechne den Druck am Geberkolben: Nutze dafür die Formel $p = \frac{\textcolor{#08BFFF}{F_{\text{Geber}}}}{\textcolor{#08BFFF}{A_{\text{Geber}}}}$.
3. Übertrage den Druck: Der Druck $p$ ist im gesamten System gleich, verwende den Wert also für die andere Seite.
4. Berechne die Kraft am Nehmerkolben: Stelle die Druckformel um zu $\textcolor{#9570FF}{F_{\text{Nehmer}}} = p \cdot \textcolor{#9570FF}{A_{\text{Nehmer}}}$.

Durchgerechnete Beispiele

Aufgabentyp 2: Vergleich von Hydraulik und Pneumatik

Sowohl Hydraulik als auch Pneumatik nutzen Fluide (Flüssigkeiten oder Gase), um Kräfte zu übertragen. Der große Unterschied liegt in der Kompressibilität (Zusammendrückbarkeit) der Stoffe.

Hydraulik (arbeitet mit Flüssigkeiten wie Öl oder Wasser): Flüssigkeiten sind inkompressibel. Das bedeutet, man kann sie nicht in ein kleineres Volumen zusammenquetschen. Wenn du bei einem hydraulischen System drückst, wird die Kraft sofort und extrem präzise übertragen. Deshalb nutzt man Hydraulik bei Baggerarmen oder den Bremsen eines Autos, wo Millimeterarbeit und sofortige Reaktion lebenswichtig sind.

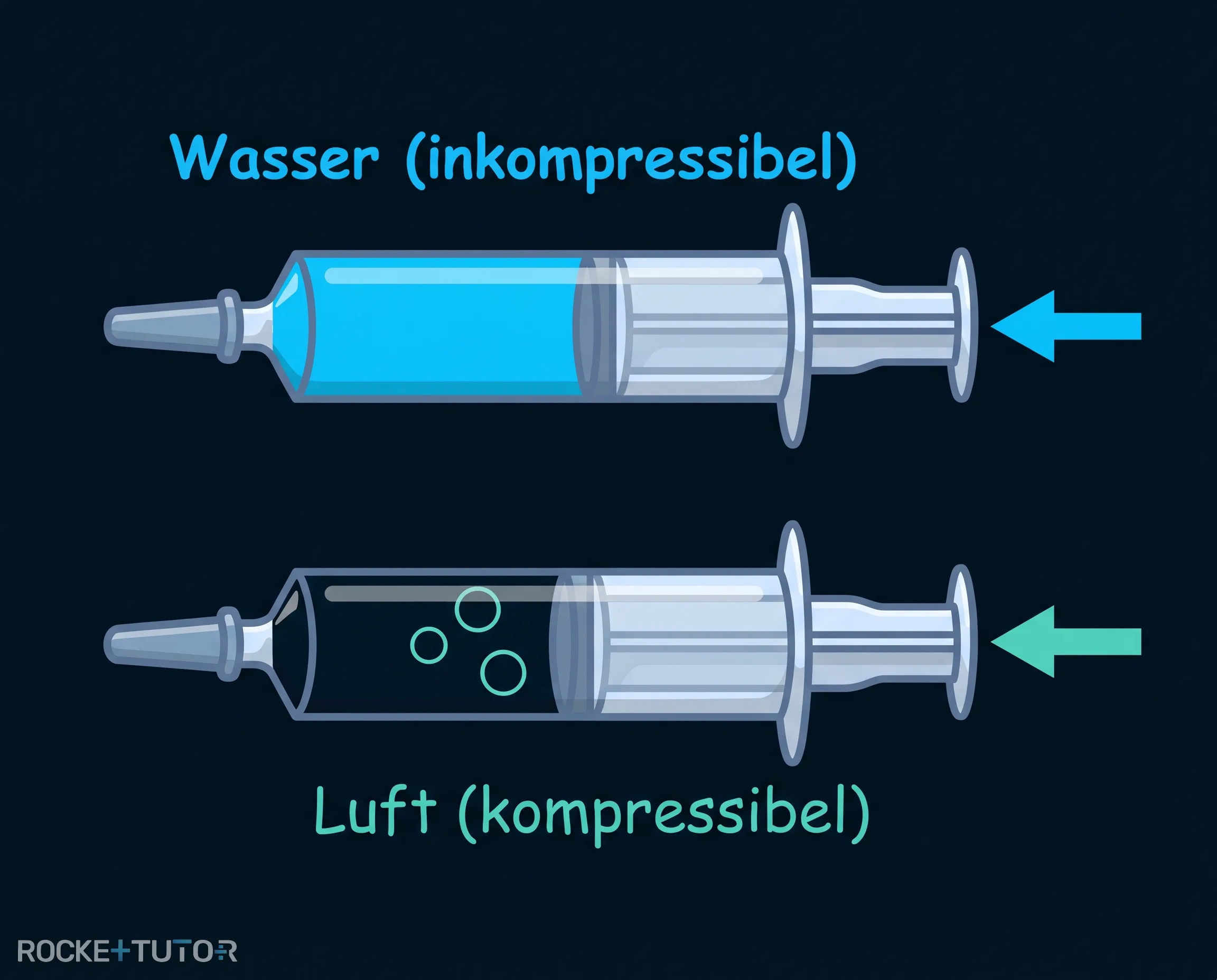

Was passiert, wenn Luft in die Hydraulik gelangt? Stell dir vor, durch ein Leck kommt eine Luftblase in die Bremsleitung eines Autos. Luft ist ein Gas und Gase sind kompressibel (man kann sie zusammendrücken). Wenn du nun auf die Bremse trittst, wird zuerst die Luftblase zusammengequetscht, bevor die Kraft an den Bremsen ankommt. Das System reagiert verzögert, die Bremse fühlt sich „schwammig“ an und die Bremskraft sinkt drastisch. Das ist extrem gefährlich!

Pneumatik (arbeitet mit Gasen wie Druckluft): Pneumatische Systeme nutzen absichtlich Luft. Weil Luft kompressibel ist, federt sie nach. Dadurch ist die Pneumatik zwar weniger präzise als die Hydraulik, aber sie hat einen großen Vorteil: Luft kann extrem schnell durch Leitungen strömen. Deshalb nutzt man Pneumatik dort, wo sehr schnelle Bewegungen gefragt sind, zum Beispiel beim Öffnen und Schließen von Bustüren oder bei einem Presslufthammer.

Wichtige Erkenntnisse

• Hydraulik nutzt Flüssigkeiten, um Kräfte zu übertragen und zu verstärken.
• Eine kleine Kraft auf einen kleinen Kolben erzeugt eine große Kraft auf einen großen Kolben, weil der Druck im System konstant bleibt.
• Goldene Regel: Um eine größere Kraft zu erzeugen, muss der kleine Kolben eine viel längere Strecke bewegt werden als der große Kolben.
• Flüssigkeiten (Hydraulik) lassen sich nicht zusammendrücken. Sie übertragen Kräfte sofort und sehr präzise.
• Gase (Pneumatik) lassen sich zusammendrücken. Sie sind weniger präzise, ermöglichen aber sehr schnelle Bewegungen.
