Elektromagnete und Superposition einfach erklärt: FI-Schalter

Stell dir vor, du bist auf einem Schrottplatz. Ein riesiger Kran senkt eine dicke Metallplatte auf ein altes Auto herab. Der Kranführer drückt einen Knopf, und plötzlich hebt die Platte das tonnenschwere Auto mühelos in die Luft. Wie ist das möglich?

Die Antwort lautet: Elektromagnetismus. Ein einfaches, gerades Stromkabel erzeugt nur ein sehr schwaches Magnetfeld. In dieser Lektion zum Thema Elektromagnete und Superposition lernst du den genialen Trick kennen, wie man aus einem einfachen Draht einen extrem starken Magneten baut und wie diese Technik jeden Tag dein Leben zu Hause schützt!

Schnellantwort

Elektromagnete erzeugen durch Stromfluss in einer Spule ein starkes Magnetfeld. Superposition beschreibt die Überlagerung dieser Felder: Sie können sich bündeln und verstärken oder, wie beim FI-Schutzschalter, gegenseitig aufheben, um bei Gefahr den Stromkreis sofort zu unterbrechen.

Vorwissen

• Magnetfeld eines geraden Leiters: Fließt Strom durch einen Draht, entsteht um ihn herum ein kreisförmiges Magnetfeld. Beispiel: Mit der Linke-Hand-Regel kannst du die Richtung dieses kreisförmigen Feldes bestimmen.
• Stabmagnet: Ein Dauermagnet hat immer zwei Pole. Beispiel: Die magnetischen Feldlinien verlaufen außerhalb des Magneten immer vom Nordpol zum Südpol.

Aufgabentyp 1: Das Magnetfeld einer Spule (Solenoid)

Ein einzelner, gerader Draht hat nur ein sehr schwaches Magnetfeld. Um einen starken Elektromagneten zu bauen, wendet man einen einfachen Trick an: Man wickelt den Draht zu einer Spirale auf. Diese Form nennt man Spule (oder Solenoid).

Wenn der Strom durch die vielen Windungen der Spule fließt, passiert etwas Besonderes: Die schwachen Magnetfelder der einzelnen Drahtstücke überlagern sich. Wo die Feldlinien in die gleiche Richtung zeigen, bündeln sie ihre Kraft und verstärken sich gegenseitig.

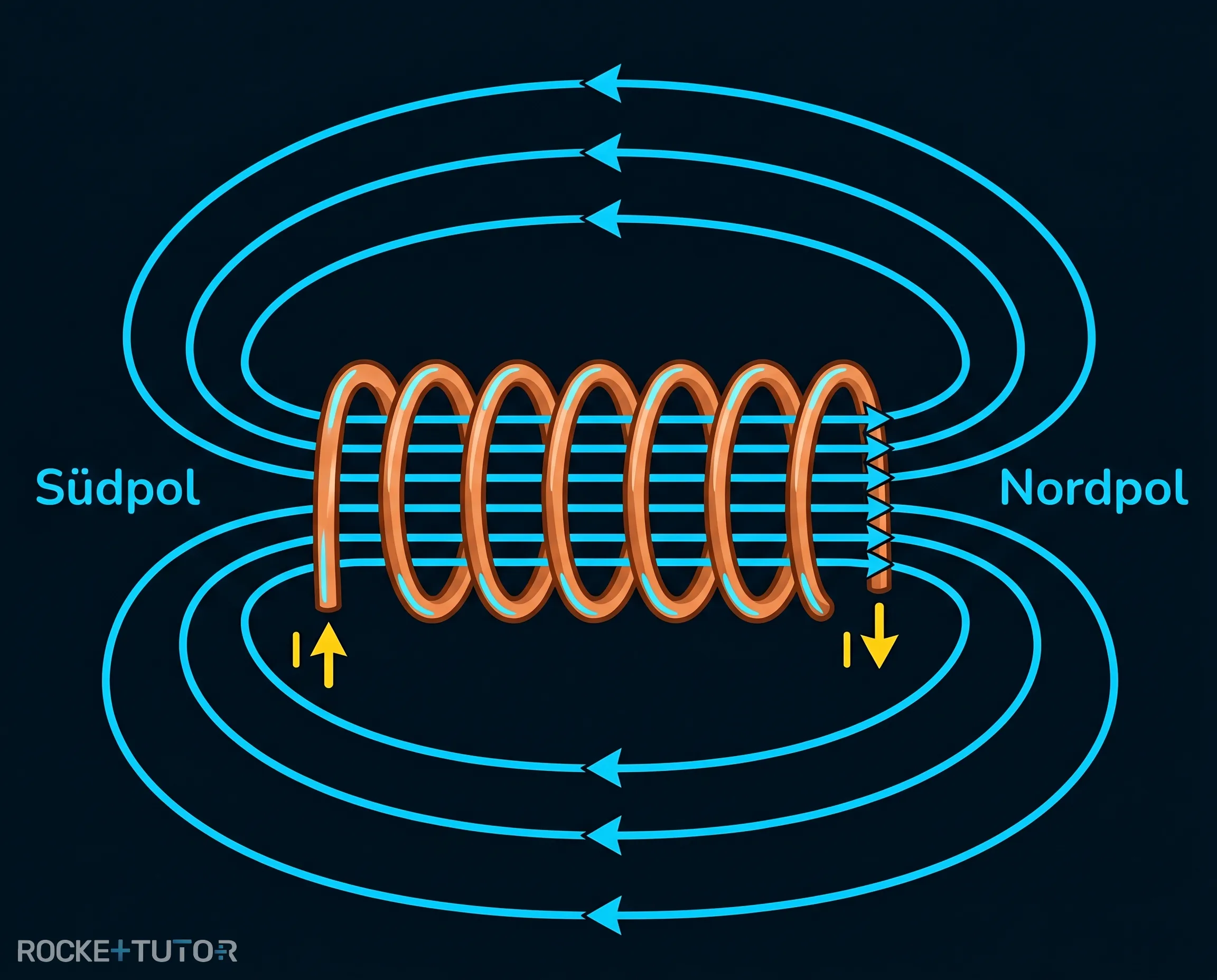

Das führt zu zwei wichtigen Eigenschaften des Magnetfeldes einer Spule:

• Im Inneren: Hier liegen die Feldlinien extrem dicht und parallel beieinander. Das bedeutet, das Magnetfeld ist hier sehr stark.
• An der Außenseite: Hier sieht das Magnetfeld exakt so aus wie das eines ganz normalen Stabmagneten. Die Spule hat also einen klaren Nordpol und einen Südpol.

Der größte Vorteil eines Elektromagneten ist seine Anpassungsfähigkeit. Wenn du die Richtung des Stroms umkehrst (also Plus- und Minuspol der Batterie vertauschst), dreht sich auch das Magnetfeld um. Dadurch vertauschen sich sofort die Magnetpole der Spule: Der Nordpol wird zum Südpol und umgekehrt.

Aufgabentyp 2: Anwendung der Überlagerung in FI-Schutzschaltern

In der Physik nennt man die Überlagerung von Feldern Superposition. Magnetfelder können sich nicht nur verstärken (wie in der Spule), sie können sich auch gegenseitig aufheben, wenn sie genau entgegengesetzt wirken. Dieses Prinzip rettet Leben, und zwar im Fehlerstrom-Schutzschalter (FI-Schalter), der in jedem Sicherungskasten zu finden ist.

Ein FI-Schalter vergleicht ständig den Strom, der in ein Gerät hineinfließt, mit dem Strom, der wieder herausfließt.

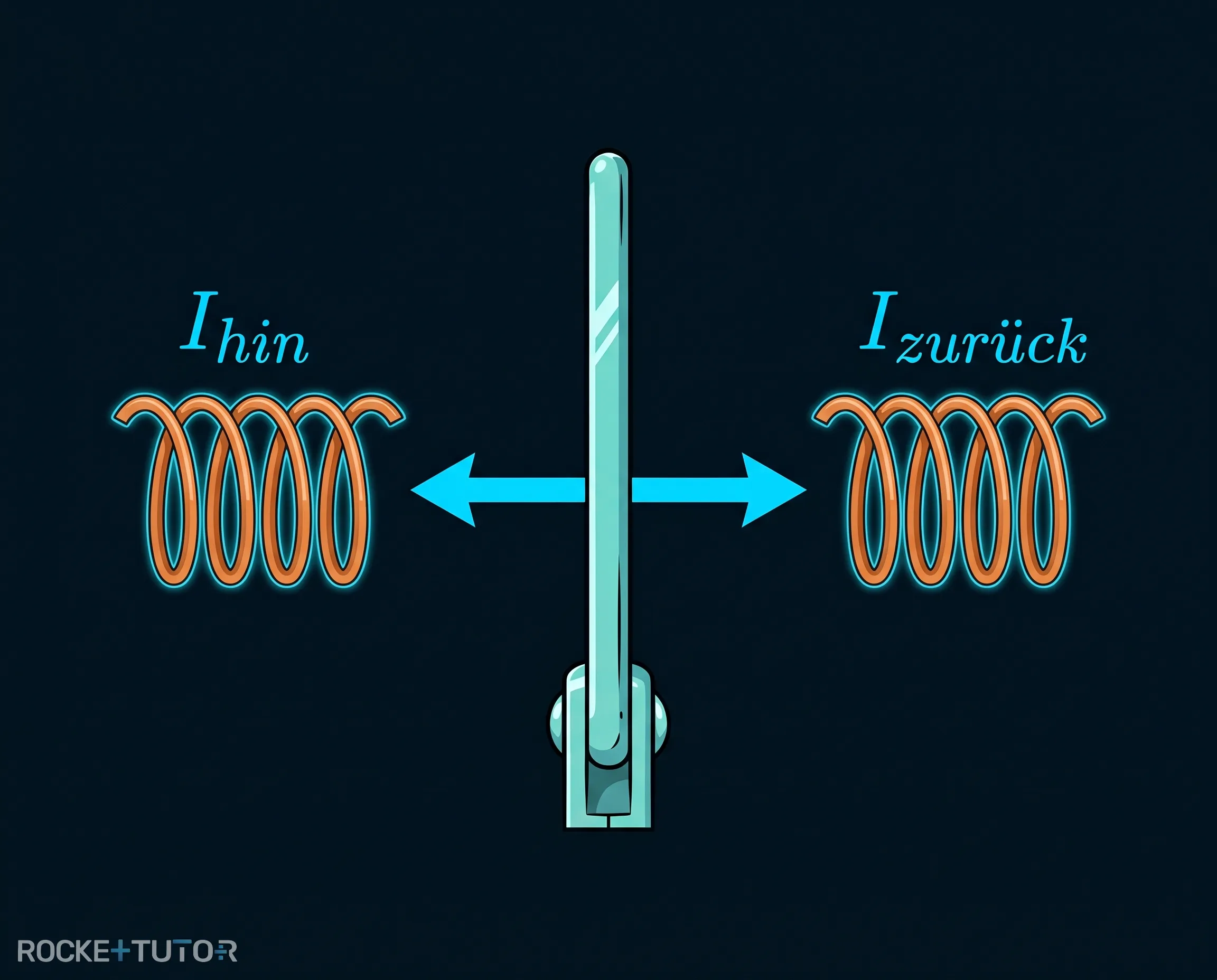

Der Normalbetrieb: Stell dir vor, im FI-Schalter gibt es zwei kleine Elektromagnete. Einer misst den hin fließenden Strom, der andere den zurück fließenden Strom. Im Normalbetrieb ist der Strom auf beiden Wegen exakt gleich groß. Beide Elektromagnete sind gleich stark und ziehen in entgegengesetzte Richtungen an einem Schalter in der Mitte. Durch die Superposition heben sich ihre Magnetfelder genau auf. Der Schalter bleibt in der Mitte und der Strom fließt ungestört.

Der Fehlerfall: Was passiert, wenn ein kaputtes Kabel das Gehäuse einer Waschmaschine berührt? Ein Teil des Stroms fließt nun über das Gehäuse (und vielleicht über einen Menschen) in den Boden ab. Das nennt man Fehlerstrom.

Jetzt fließt weniger Strom zum FI-Schalter zurück, als hineingeflossen ist. Das Gleichgewicht ist zerstört! Ein Elektromagnet wird schwächer als der andere. Die Magnetfelder heben sich nicht mehr auf. Die resultierende Magnetkraft zieht den Schalter sofort auf eine Seite und unterbricht den Stromkreis. Das passiert blitzschnell, sobald der Unterschied größer als $30 \text{ mA}$ (Milliampere) ist, und schützt uns vor gefährlichen Stromschlägen.

Schritt-für-Schritt-Anleitung

Um herauszufinden, ob ein FI-Schalter den Stromkreis unterbricht, kannst du diese Schritte befolgen:

1. Ströme identifizieren: Finde heraus, wie viel Strom in das Gerät hineinfließt ($I_{\text{hin}}$) und wie viel Strom regulär zurückfließt ($I_{\text{zurück}}$).
2. Fehlerstrom berechnen: Berechne die Differenz der beiden Ströme. Das ist der Fehlerstrom, der irgendwo anders abfließt. Formel: $\text{Fehlerstrom} = I_{\text{hin}} - I_{\text{zurück}}$
3. Mit dem Grenzwert vergleichen: Prüfe, ob der berechnete Fehlerstrom größer als der Grenzwert von $30 \text{ mA}$ (oder $0.03 \text{ A}$) ist.
4. Schlussfolgerung ziehen: Ist der Fehlerstrom $> 30 \text{ mA}$, heben sich die Magnetfelder nicht mehr auf. Der Schalter löst aus. Ist der Fehlerstrom $< 30 \text{ mA}$, bleibt das magnetische Gleichgewicht bestehen. Der Schalter löst nicht aus.

Durchgerechnete Beispiele

Wichtige Erkenntnisse

• Die Spule: Wickelt man einen Draht zu einer Spule, bündeln sich die Magnetfelder. Im Inneren entsteht ein sehr starkes Feld.
• Wie ein Stabmagnet: Außen hat eine stromdurchflossene Spule einen Nord- und einen Südpol. Kehrt man die Stromrichtung um, vertauschen sich die Pole.
• Superposition: Magnetfelder können sich überlagern und gegenseitig aufheben.
• Der FI-Schalter: Er nutzt die Superposition. Im Normalbetrieb heben sich zwei Magnetfelder auf. Geht Strom verloren (Fehlerstrom $> 30 \text{ mA}$), wird ein Magnetfeld schwächer und der Schalter unterbricht den Stromkreis.
