Elektromagnetismus und elektrische Maschinen einfach erklärt

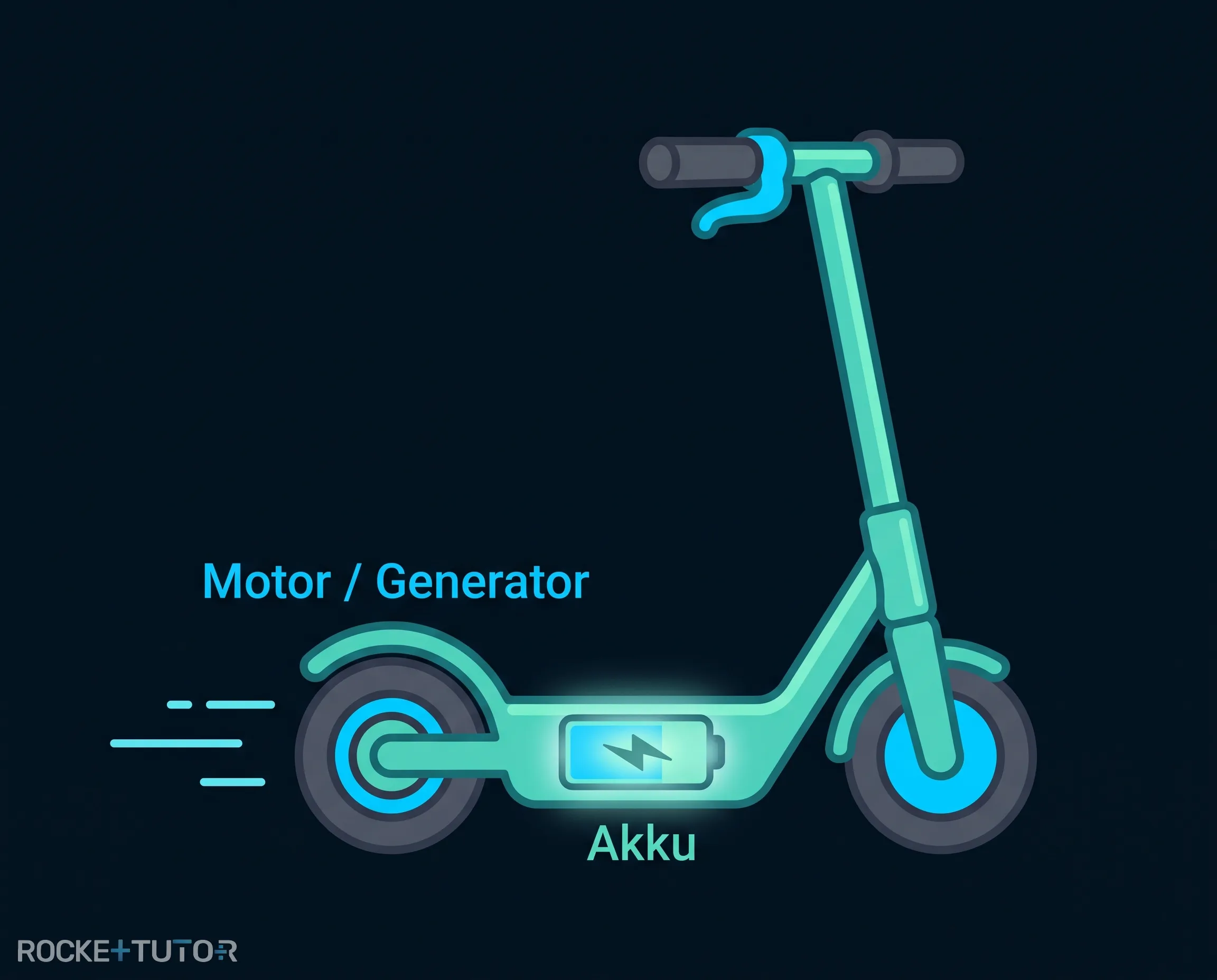

Wenn du bei einem E-Scooter den Hebel drückst, schießt er lautlos nach vorne. Wenn du bremst, lädt sich plötzlich der Akku wieder auf. Wie ist das möglich? Das Thema Elektromagnetismus und elektrische Maschinen liefert die Antwort.

In dem kleinen Rad versteckt sich ein echtes Technik-Wunder: Es ist ein Elektromotor und ein Generator in einem! In diesem Artikel wiederholen wir, wie Strom und Magnetismus zusammenarbeiten, um Bewegung zu erzeugen, Strom herzustellen und Spannungen für unsere Alltagsgeräte anzupassen.

Vorwissen

• Permanentmagnete: Haben immer einen Nord- und einen Südpol. Die unsichtbaren Magnetfeldlinien verlaufen außerhalb des Magneten immer vom Nordpol zum Südpol. Beispiel: Ein Kühlschrankmagnet haftet, weil sein Magnetfeld das Metall anzieht.
• Elektrischer Strom: Ist die Bewegung von winzigen Teilchen (Elektronen) durch ein Kabel. Sie fließen vom Minuspol zum Pluspol. Beispiel: In einer Taschenlampe fließen Elektronen von der Batterie durch die Glühbirne.

Aufgabentyp 1: Magnetfelder und elektromagnetische Induktion

Wenn Strom durch ein Kabel fließt, entsteht um das Kabel herum ein Magnetfeld. Um die Richtung dieses Magnetfeldes zu bestimmen, nutzen wir die Linke-Faust-Regel:

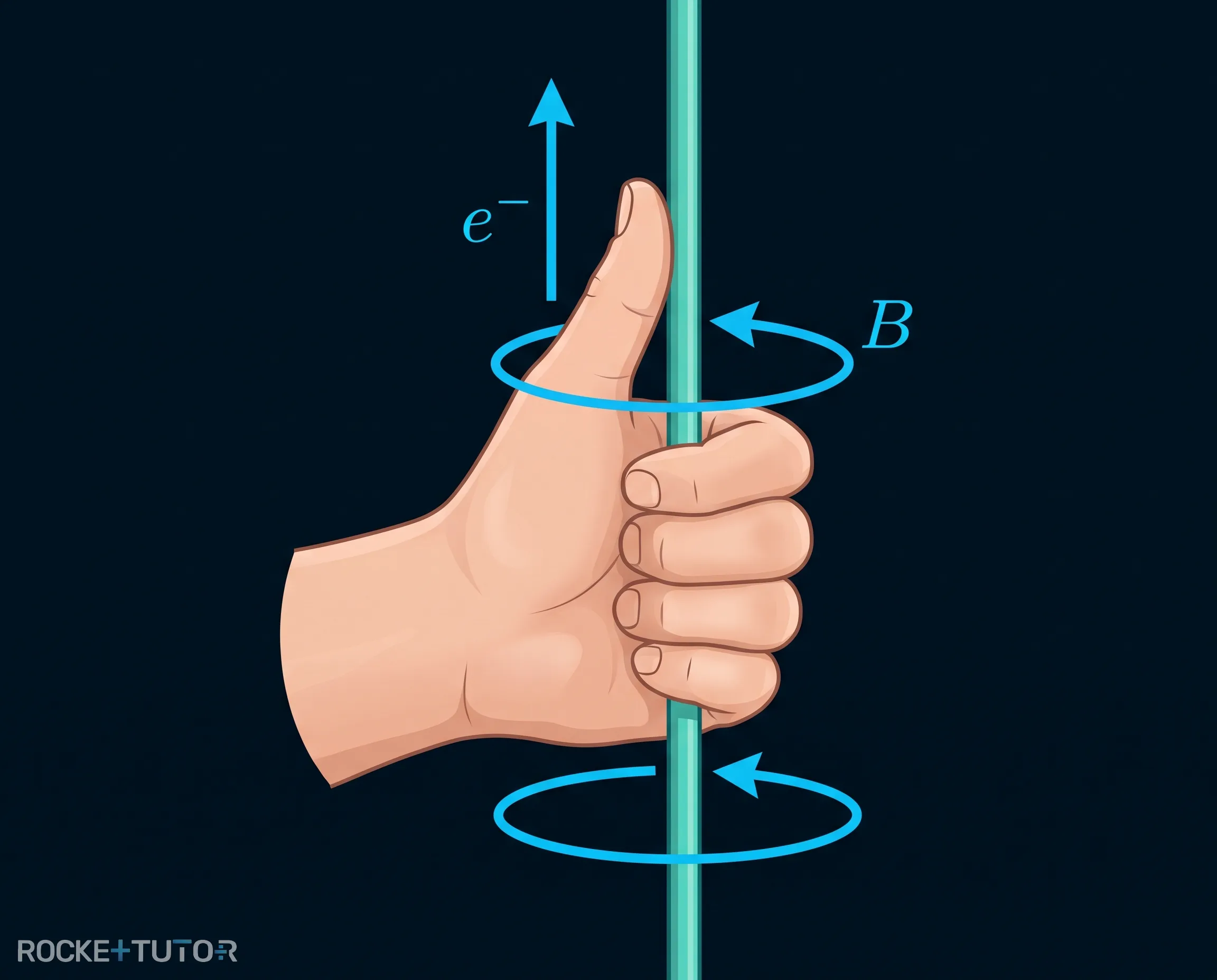

Stelle dir vor, du greifst mit der linken Hand um das Kabel. Dein Daumen zeigt in die Richtung, in die die Elektronen fließen (vom Minuspol zum Pluspol). Deine gekrümmten Finger zeigen dir dann genau die kreisförmige Richtung des Magnetfeldes an.

Dieser Effekt funktioniert auch umgekehrt! Wenn sich ein Magnetfeld in der Nähe einer Spule (einem aufgewickelten Kabel) verändert, wird in der Spule eine Spannung erzeugt. Das nennt man elektromagnetische Induktion.

Wichtig ist die Bedingung: Das Magnetfeld muss sich zwingend verändern (z. B. indem man einen Magneten in die Spule hinein und heraus bewegt). Wenn der Magnet einfach nur still in der Spule liegt, passiert gar nichts.

Aufgabentyp 2: Elektromotoren und Generatoren

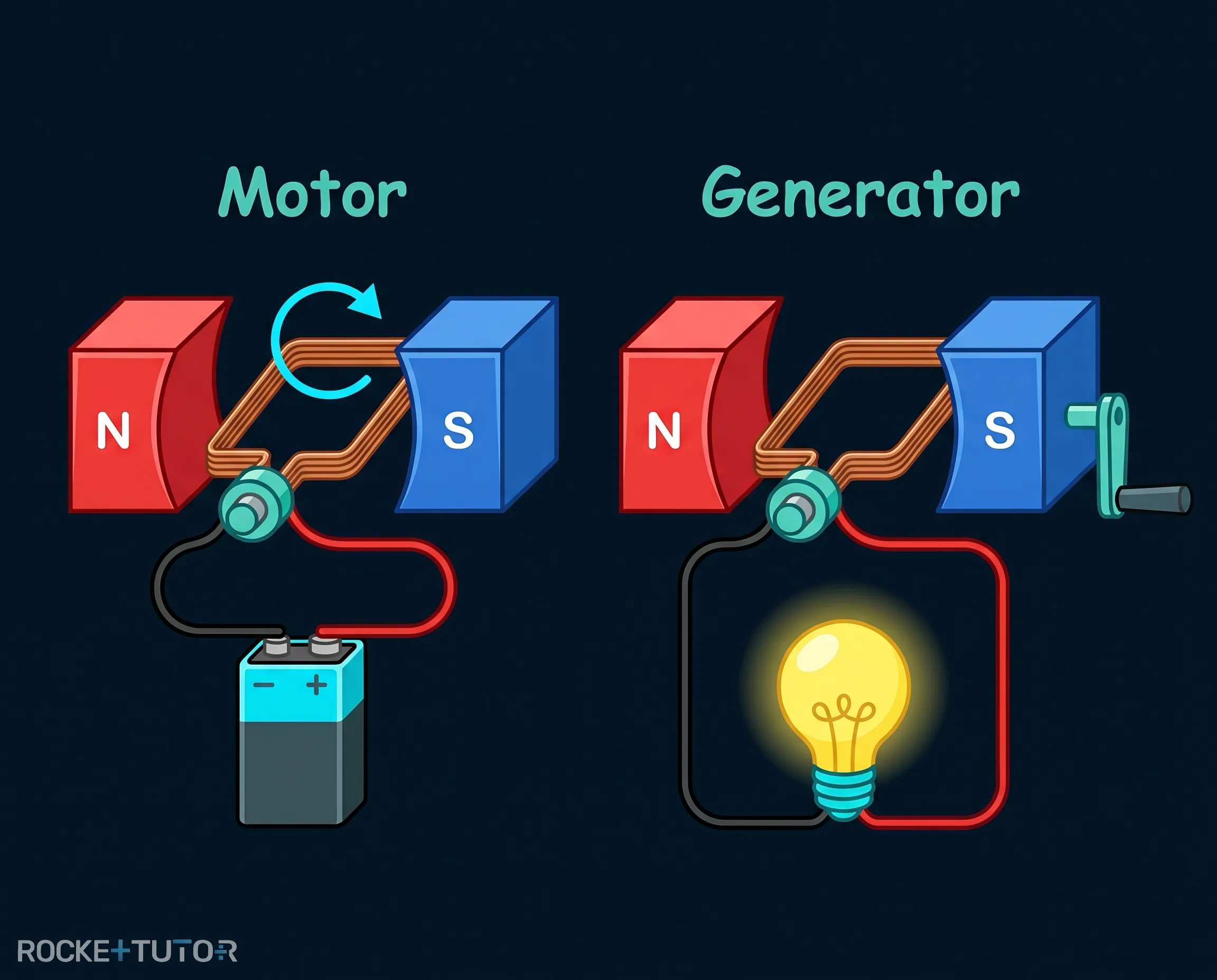

Ein Elektromotor und ein Generator sehen von innen fast gleich aus. Beide bestehen aus feststehenden Permanentmagneten und einer drehbaren Spule in der Mitte. Der große Unterschied liegt darin, wie wir sie nutzen:

• Der Elektromotor (Strom wird zu Bewegung): Wir schicken elektrischen Strom in die Spule. Dadurch wird die Spule selbst zu einem Magneten. Sie wird von den feststehenden Magneten abwechselnd angezogen und abgestoßen, wodurch sie sich dreht. So funktioniert z. B. der Antrieb eines E-Autos.
• Der Generator (Bewegung wird zu Strom): Hier machen wir es genau umgekehrt. Wir drehen die Spule mechanisch (z. B. durch Windkraft oder eine Handkurbel) im Magnetfeld. Durch diese ständige Bewegung ändert sich das Magnetfeld in der Spule, und durch Induktion entsteht elektrischer Strom. So funktioniert ein Fahrraddynamo.

Zusammenfassend: Der Motor nutzt Strom, um sich zu drehen. Der Generator nutzt die Drehung, um Strom zu erzeugen.

Aufgabentyp 3: Der Transformator

Oft brauchen wir eine andere Spannung, als aus der Steckdose kommt. Ein Handy braucht z. B. viel weniger Spannung als ein Backofen. Dafür nutzen wir einen Transformator (kurz: Trafo).

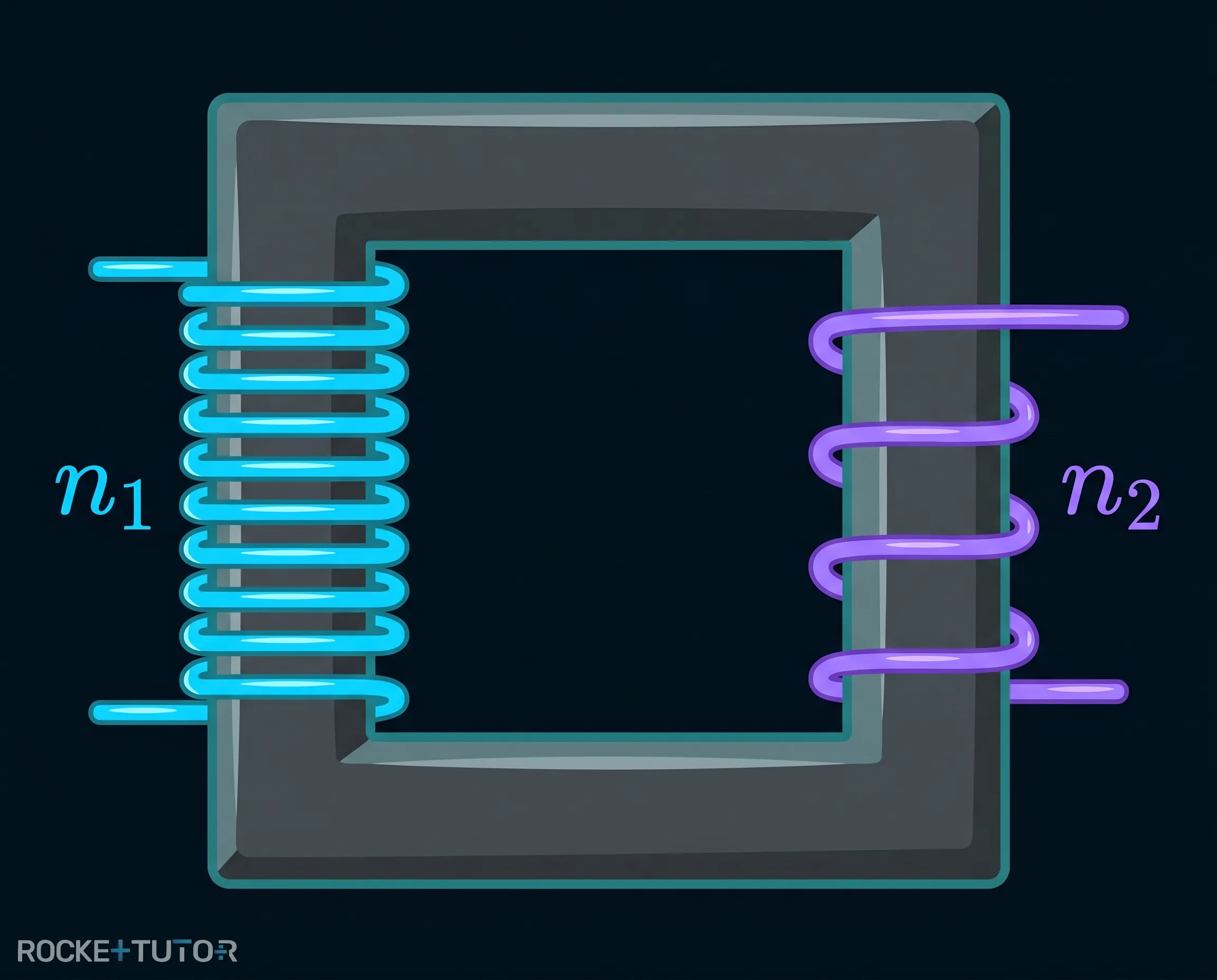

Ein Trafo besteht aus einem geschlossenen Eisenkern und zwei Spulen: der Primärspule (Eingang, Seite 1) und der Sekundärspule (Ausgang, Seite 2).

Wenn Wechselstrom durch die Primärspule fließt, entsteht ein ständig wechselndes Magnetfeld. Der Eisenkern leitet dieses Magnetfeld zur Sekundärspule. Dort wird durch Induktion eine neue Spannung erzeugt.

Die Höhe der neuen Spannung hängt von der Anzahl der Windungen ($n$) der Spulen ab:

• Spannung ($U$): Die Spannung verhält sich genau wie die Windungszahlen. Mehr Windungen auf der Sekundärseite bedeuten eine höhere Spannung. Die Formel lautet: $\frac{\textcolor{#9570FF}{U_{2}}}{\textcolor{#08BFFF}{U_{1}}} = \frac{\textcolor{#9570FF}{n_{2}}}{\textcolor{#08BFFF}{n_{1}}}$
• Stromstärke ($I$): Die Stromstärke verhält sich genau umgekehrt! Wenn die Spannung hochtransformiert wird, sinkt die Stromstärke. Die Formel lautet: $\frac{\textcolor{#9570FF}{I_{2}}}{\textcolor{#08BFFF}{I_{1}}} = \frac{\textcolor{#08BFFF}{n_{1}}}{\textcolor{#9570FF}{n_{2}}}$

Schritt-für-Schritt-Anleitung

1. Gegebene und gesuchte Werte notieren.
2. Die richtige Formel wählen (Spannung oder Stromstärke).
3. Werte einsetzen.
4. Nach der gesuchten Größe auflösen.

Durchgerechnete Beispiele

Beispiel 1

Aufgabe

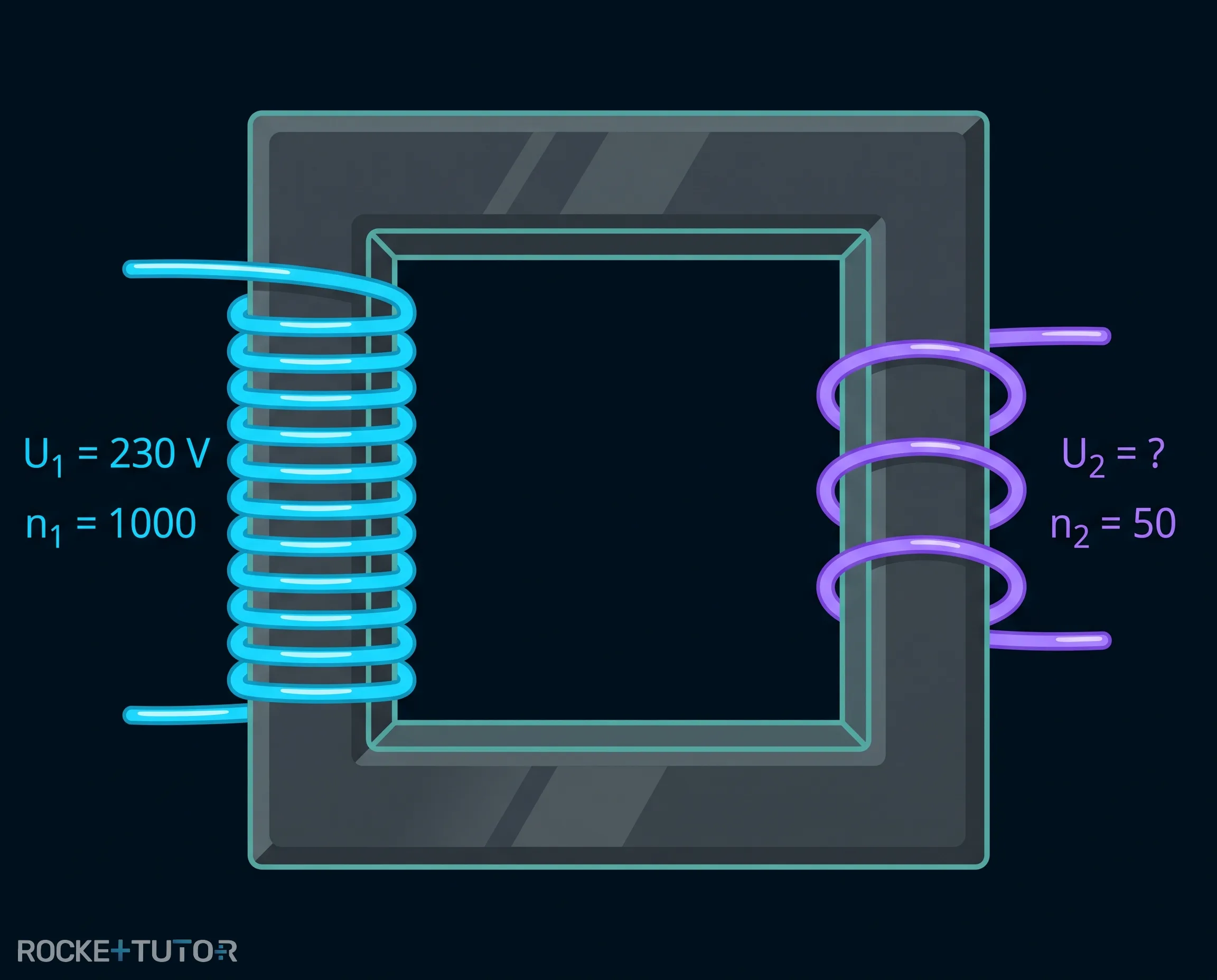

Ein Transformator für eine Modelleisenbahn ist an die Steckdose ($\textcolor{#08BFFF}{U_{1}} = 230 \text{ V}$) angeschlossen. Die Primärspule hat $\textcolor{#08BFFF}{n_{1}} = 1000$ Windungen. Die Sekundärspule hat $\textcolor{#9570FF}{n_{2}} = 50$ Windungen. Berechne die Sekundärspannung $\textcolor{#9570FF}{U_{2}}$.

Lösung Schritt für Schritt

Fortschritt

4 / 4

1. 1
   Schritt 1
   Gegebene und gesuchte Werte notieren

   Gegeben: $\textcolor{#08BFFF}{U_{1}} = 230 \text{ V}$, $\textcolor{#08BFFF}{n_{1}} = 1000$, $\textcolor{#9570FF}{n_{2}} = 50$ Gesucht: $\textcolor{#9570FF}{U_{2}} = ?$

2. 2
   Schritt 2
   Die richtige Formel wählen

   Da wir die Spannung suchen, nutzen wir: $\frac{\textcolor{#9570FF}{U_{2}}}{\textcolor{#08BFFF}{U_{1}}} = \frac{\textcolor{#9570FF}{n_{2}}}{\textcolor{#08BFFF}{n_{1}}}$

3. 3
   Schritt 3
   Werte einsetzen

   $\frac{\textcolor{#9570FF}{U_{2}}}{\textcolor{#08BFFF}{230 \text{ V}}} = \frac{\textcolor{#9570FF}{50}}{\textcolor{#08BFFF}{1000}}$

4. 4
   Schritt 4 · Ergebnis
   Nach der gesuchten Größe auflösen

   Wir multiplizieren beide Seiten mit $230 \text{ V}$: $\textcolor{#9570FF}{U_{2}} = \frac{50}{1000} \cdot 230 \text{ V}$ $\textcolor{#9570FF}{U_{2}} = 0.05 \cdot 230 \text{ V}$ $\textcolor{#9570FF}{U_{2}} = \textcolor{#9570FF}{11.5 \text{ V}}$

Ergebnis:

Die Sekundärspannung beträgt $\textcolor{#9570FF}{11.5 \text{ V}}$. (Realitätscheck: Die Windungszahl ist kleiner geworden, also muss auch die Spannung kleiner werden. Das Ergebnis ergibt physikalisch Sinn.)

Wichtige Erkenntnisse

• Die Linke-Faust-Regel zeigt die Richtung des Magnetfeldes um ein Kabel (Daumen = Elektronenfluss, Finger = Magnetfeld).
• Induktion entsteht nur, wenn sich ein Magnetfeld in einer Spule verändert.
• Ein Elektromotor wandelt elektrischen Strom in Bewegung um. Ein Generator wandelt Bewegung in elektrischen Strom um.
• Ein Transformator ändert Spannungen. Die Spannung verhält sich wie die Windungszahlen, die Stromstärke verhält sich genau umgekehrt.
