Elektromagnetismus und Induktion einfach erklärt: Grundlagen

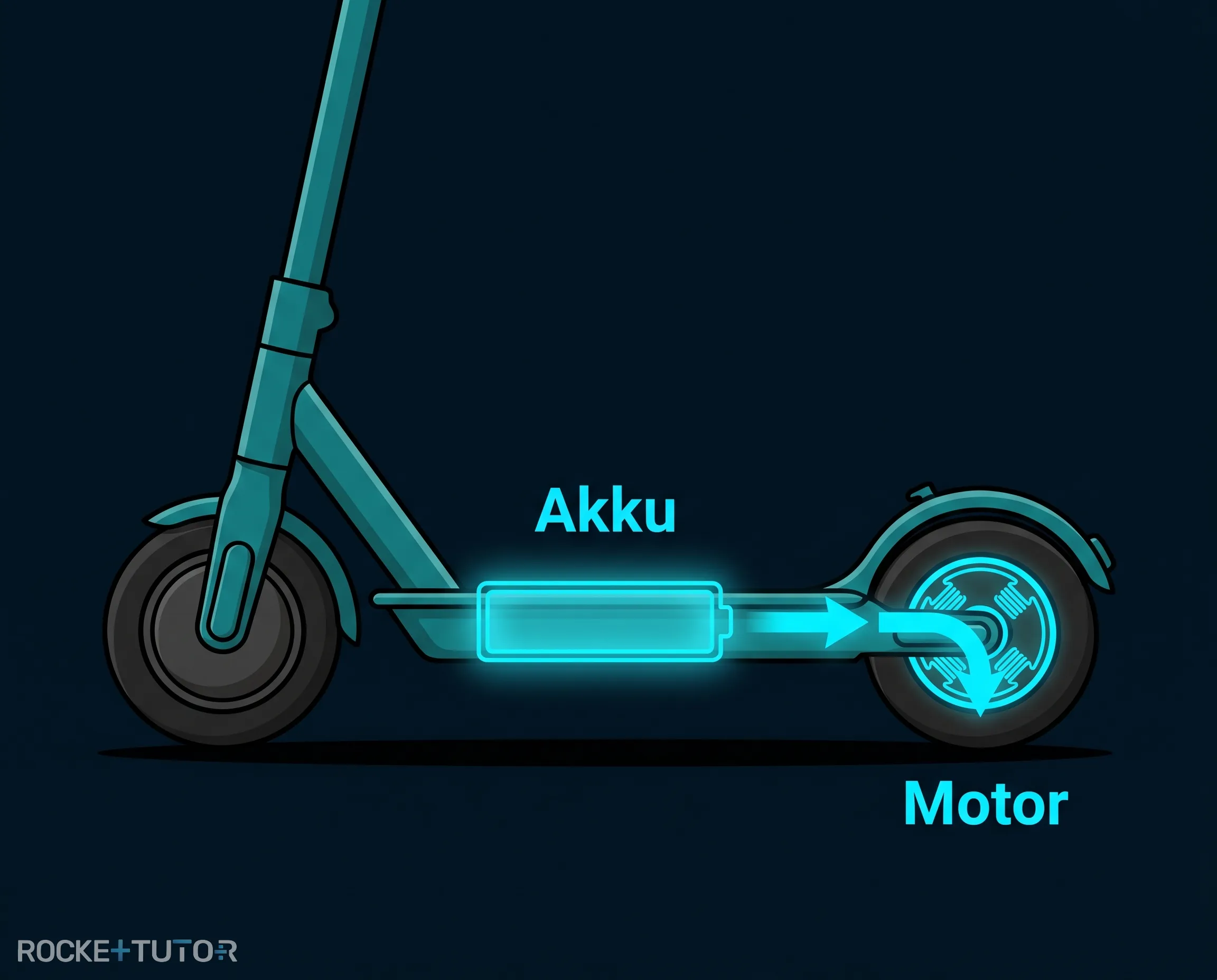

Stell dir vor, du fährst mit einem E-Scooter. Hast du dich jemals gefragt, wie der Strom aus dem Akku die Räder zum Drehen bringt? Oder wie ein kabelloses Ladegerät den Akku deines Handys füllt, ohne dass ein Kabel eingesteckt ist?

Das Geheimnis dahinter ist die unsichtbare Verbindung zwischen Elektrizität und Magnetismus. In diesem Artikel zum Thema Elektromagnetismus und Induktion wirst du lernen, wie Strom Magnete erschafft, wie Magnete Strom erzeugen und wie wir diese Tricks nutzen, um Motoren und Transformatoren zu bauen!

Vorwissen

• Der Stromkreis: Strom kann nur fließen, wenn es einen geschlossenen Weg von der Stromquelle und wieder zurück gibt. Beispiel: Eine Batterie, die über zwei Kabel mit einer Glühbirne verbunden ist.
• Magnete: Magnete haben einen Nordpol und einen Südpol. Gleiche Pole stoßen sich ab, unterschiedliche ziehen sich an. Beispiel: Wenn man zwei Nordpole aneinanderdrückt, spürt man einen starken Widerstand.

Aufgabentyp 1: Elektromagnetismus, Induktion und Transformatoren

Jedes Kabel, durch das Strom fließt, hat ein winziges, unsichtbares Magnetfeld um sich herum. Wenn wir dieses Kabel zu einer Spirale aufwickeln (das nennen wir eine Spule), bündeln wir diese winzigen Felder. Die Spule verhält sich dann genau wie ein normaler Stabmagnet mit einem Nord- und einem Südpol, solange der Strom fließt.

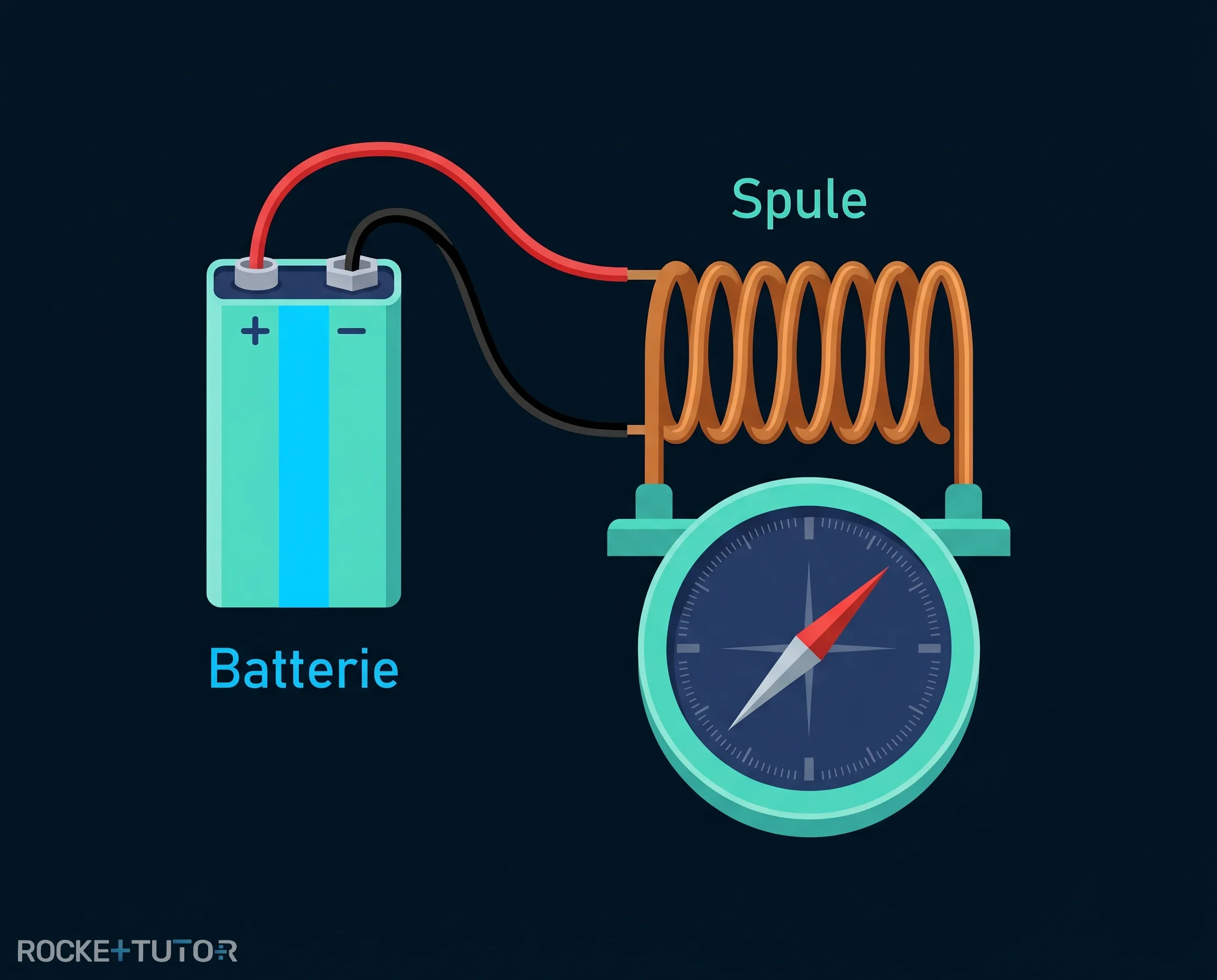

Experiment: Magnetfeld einer Spule nachweisen

Zweck: Wir weisen das unsichtbare Magnetfeld einer Spule nach.

Materialien: Batterie, Kabel, eine gewickelte Kupferspule, ein Magnetkompass.

Durchführung:

1. Lege den Kompass flach auf den Tisch.
2. Platziere die Spule direkt neben den Kompass.
3. Verbinde die Enden der Spule mit der Batterie, um den Stromkreis zu schließen.

Beobachtung: Sobald das Kabel die Batterie berührt, zuckt die Kompassnadel sofort und richtet sich neu aus. Wenn man das Kabel wieder löst, schwingt die Nadel in ihre ursprüngliche Position zurück.

Erklärung: Die Kompassnadel ist selbst ein kleiner Magnet. Sie reagiert auf das Magnetfeld, das durch den elektrischen Strom in der Spule erzeugt wird.

Wenn Strom ein Magnetfeld erzeugen kann, geht das auch umgekehrt? Kann ein Magnet Strom erzeugen? Ja! Aber es gibt eine strenge Regel: Das Magnetfeld muss sich verändern.

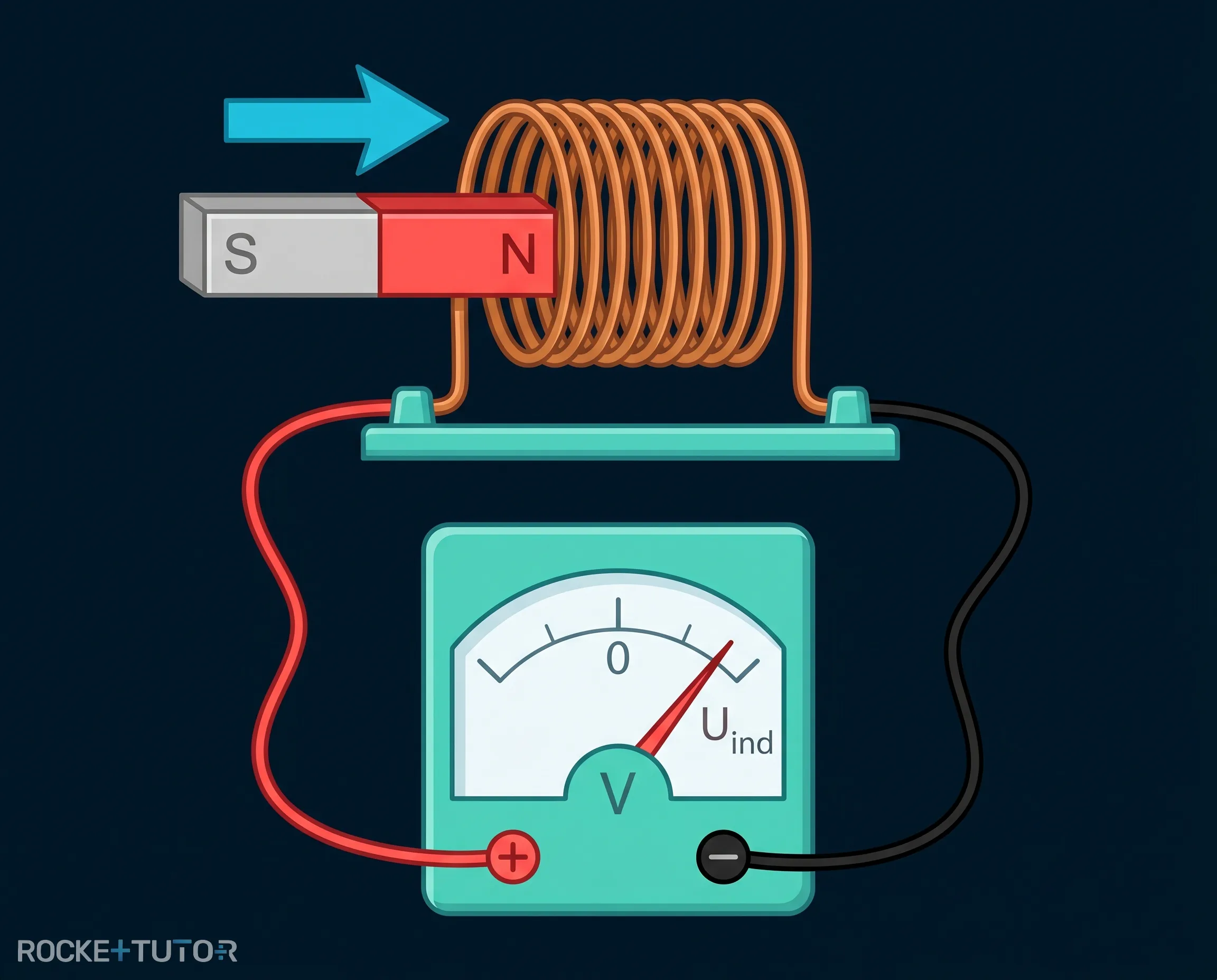

Wenn du einen Magneten einfach nur ruhig in eine Spule legst, passiert gar nichts. Wenn du den Magneten aber schnell in die Spule hinein- und herausbewegst, entsteht in der Spule eine elektrische Spannung. Diesen Vorgang nennen wir elektromagnetische Induktion.

Man kann auch eine zweite Spule (Primärspule) anstelle eines Magneten verwenden. Wenn wir diese an eine Gleichstrom-Batterie anschließen, entsteht ein Magnetfeld. Aber Vorsicht: Nur genau in dem Moment, in dem wir den Schalter einschalten (das Feld baut sich auf) oder ausschalten (das Feld bricht zusammen), ändert sich das Magnetfeld. Nur dann sehen wir einen kurzen Spannungsausschlag an einem Messgerät in einer benachbarten Sekundärspule.

Um dauerhaft Strom zu erzeugen, muss sich das Magnetfeld ständig ändern. Deshalb nutzen wir dafür Wechselstrom, der seine Richtung ständig wechselt.

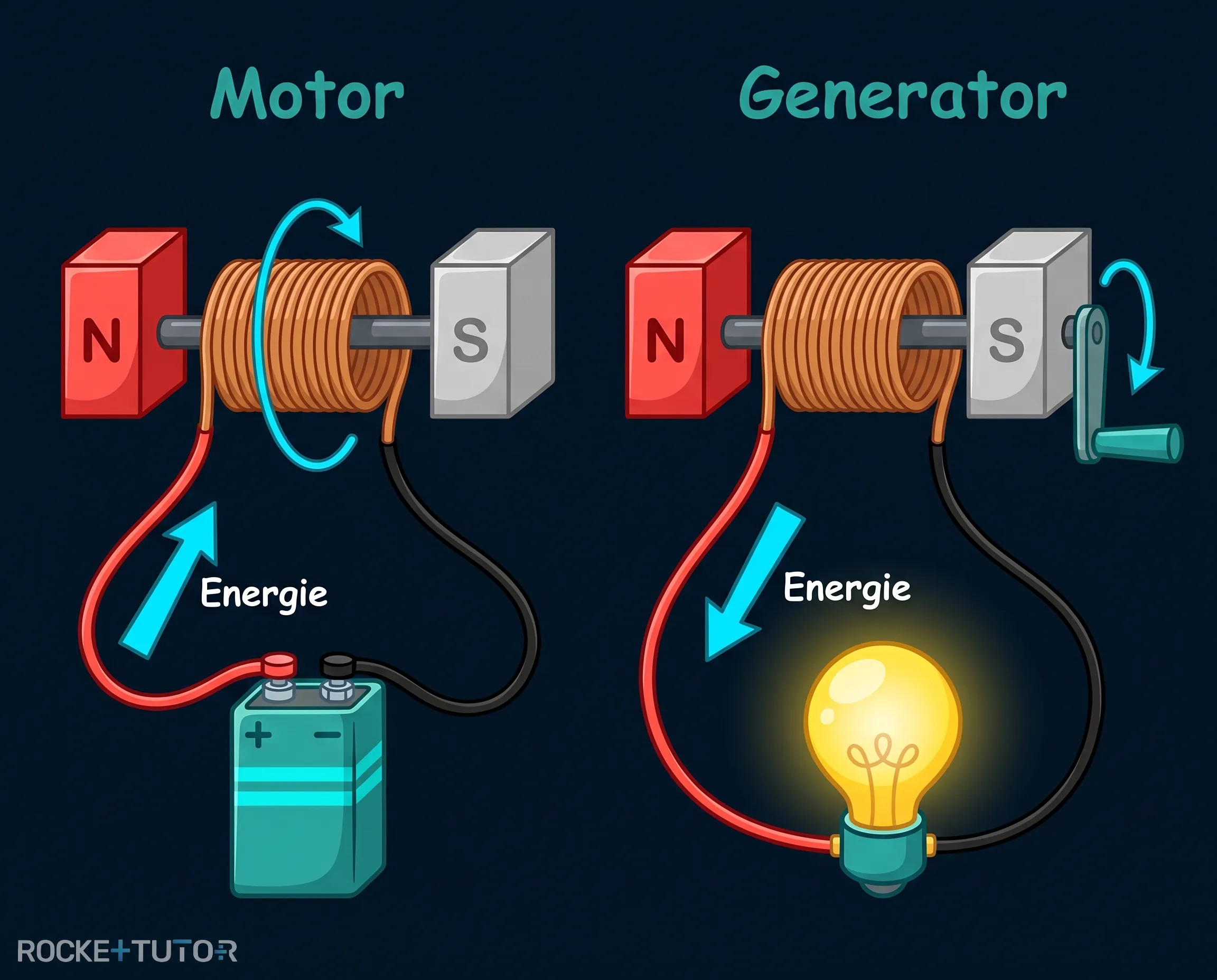

Elektromotoren und Generatoren sehen von innen fast gleich aus. Beide besitzen wichtige gemeinsame Bauteile: feststehende Magnete (Stator) und eine drehbare Spule in der Mitte (Rotor). Der Unterschied ist nur, in welche Richtung die Energie fließt!

• Elektromotor: Hier stecken wir elektrische Energie hinein. Der Strom fließt durch die Spule, macht sie magnetisch, und sie stößt sich von den äußeren Magneten ab. Dadurch beginnt sie sich zu drehen. Wir erhalten mechanische Energie (Bewegung).
• Generator: Hier machen wir es genau umgekehrt. Wir drehen die Spule von Hand (oder mit Windkraft) im Magnetfeld. Durch diese ständige Bewegung ändert sich das Magnetfeld in der Spule, und durch Induktion entsteht Strom. Wir stecken mechanische Energie hinein und erhalten elektrische Energie.

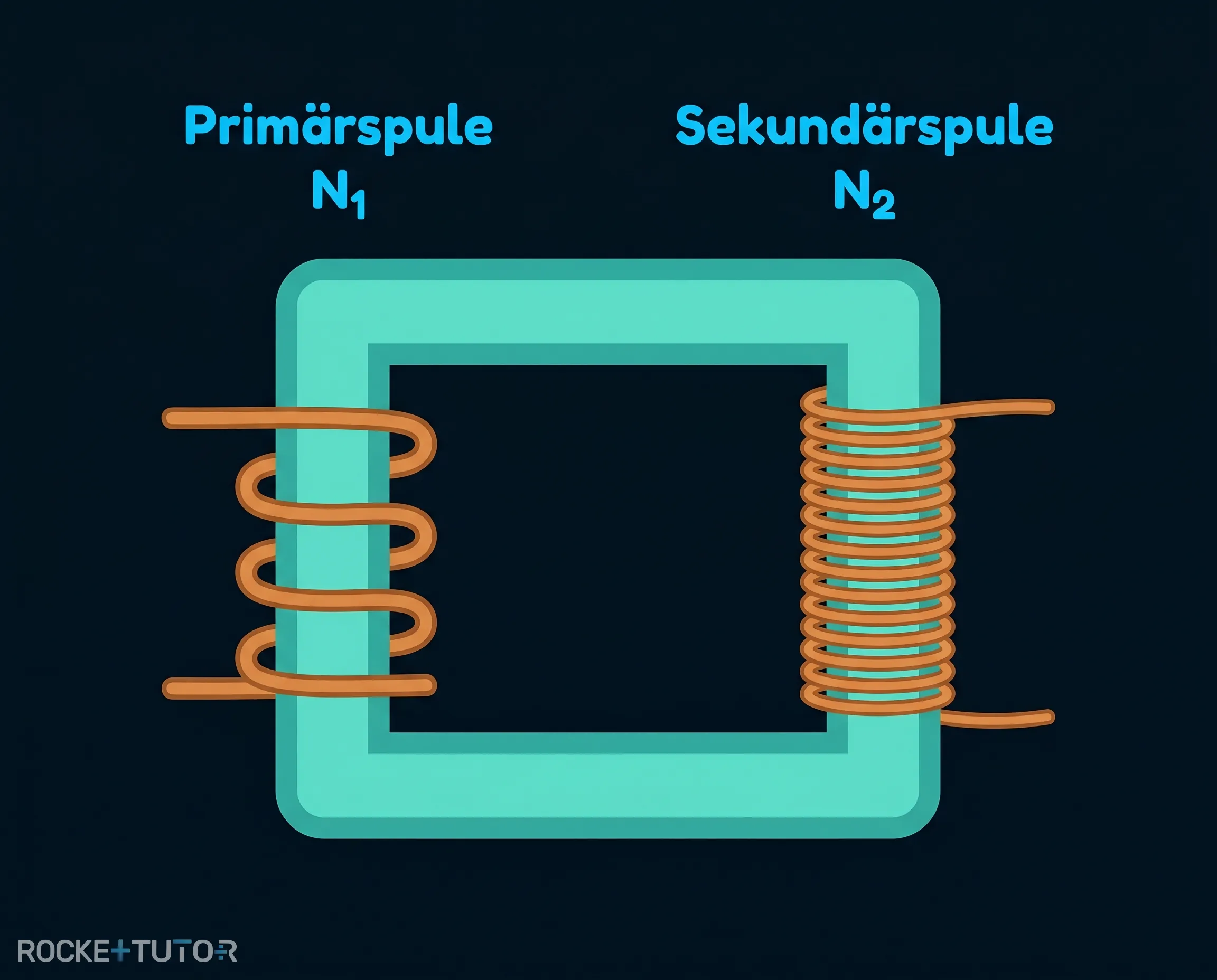

Ein Transformator (kurz: Trafo) ist ein Gerät, das die Höhe einer Wechselspannung verändern kann. Er besteht aus zwei Spulen, die nicht direkt durch Kabel verbunden sind, sondern nur über ein gemeinsames Magnetfeld in einem Eisenkern.

Die erste Spule (Primärspule) erzeugt ein wechselndes Magnetfeld. Dieses Feld induziert in der zweiten Spule (Sekundärspule) eine neue Spannung.

Der Trick liegt in der Anzahl der Drahtwicklungen (Windungen):

• Hat die Sekundärspule mehr Windungen als die Primärspule, wird die Spannung höher.
• Hat die Sekundärspule weniger Windungen, wird die Spannung niedriger.

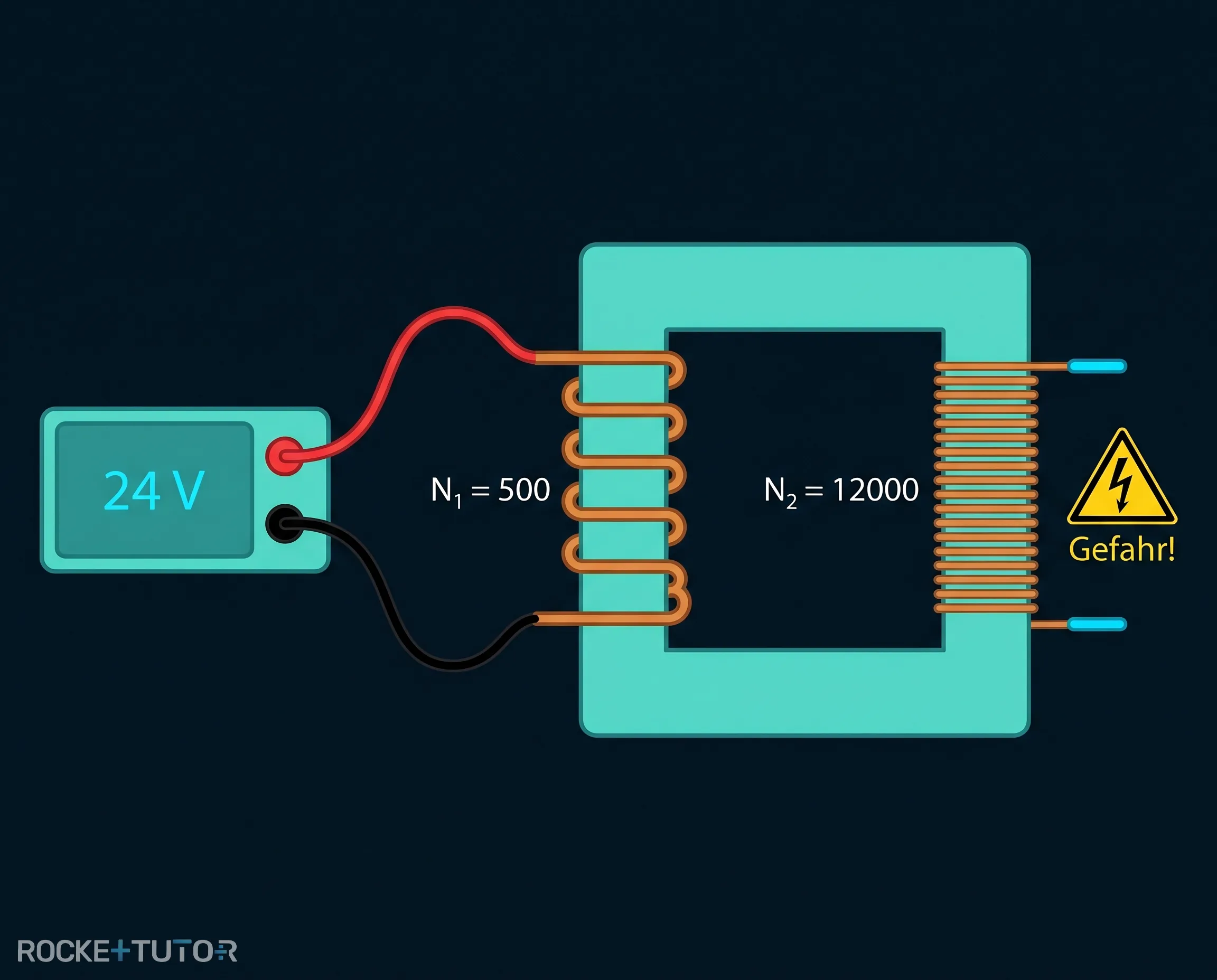

Das kann gefährlich werden! Wenn man Transformatoren falsch hintereinanderschaltet, kann aus einer harmlosen kleinen Spannung plötzlich eine lebensgefährliche Hochspannung werden.

Schritt-für-Schritt-Anleitung

1. Notiere die bekannten Werte: Finde die Spannung der ersten Spule ($U_{1}$) sowie die Windungszahlen beider Spulen ($N_{1}$ und $N_{2}$).
2. Berechne den Übersetzungsfaktor: Teile die Windungszahl der zweiten Spule durch die der ersten Spule ($\frac{N_{2}}{N_{1}}$).
3. Berechne die neue Spannung: Multipliziere die Startspannung ($U_{1}$) mit dem Übersetzungsfaktor, um die neue Spannung ($U_{2}$) zu erhalten.

Durchgerechnete Beispiele

Wichtige Erkenntnisse

• Eine Spule, durch die Strom fließt, verhält sich wie ein Magnet.
• Elektromagnetische Induktion: Ein Magnetfeld kann nur dann Strom erzeugen, wenn es sich verändert (z. B. durch Bewegung oder Wechselstrom).
• Ein Elektromotor wandelt elektrische Energie in mechanische Energie um. Ein Generator macht genau das Gegenteil.
• Ein Transformator ändert die Spannung. Das Verhältnis der Windungen bestimmt, wie stark die Spannung hoch- oder heruntertransformiert wird.
