Ingenieurwesen und Technik mit Elektromagneten einfach erklärt

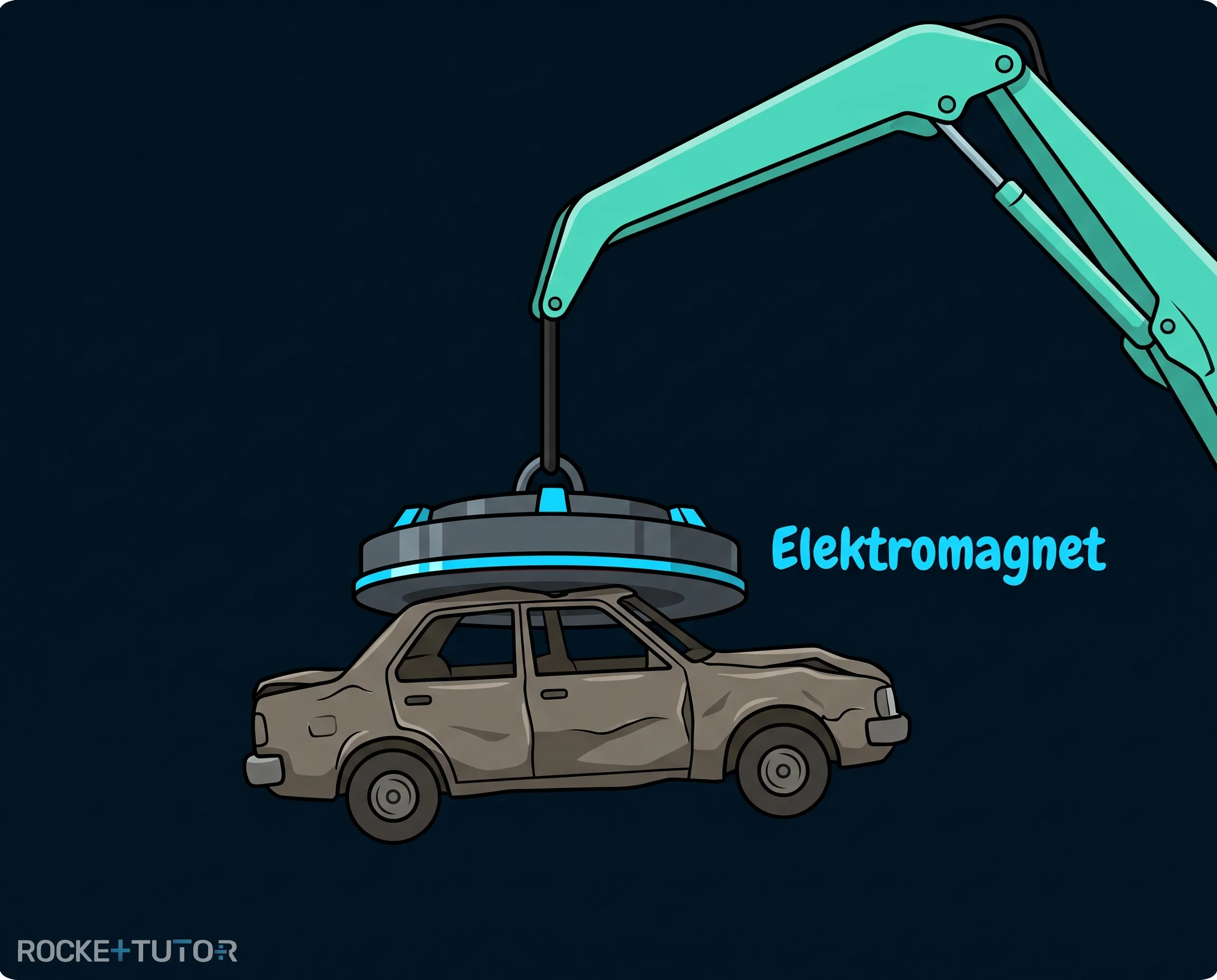

Stell dir vor, du sitzt in einem riesigen Kran auf einem Schrottplatz. Mit einem Knopfdruck hebst du ein tonnenschweres Auto an, schwenkst es herüber und lässt es mit einem weiteren Knopfdruck punktgenau fallen. Wie ist das möglich? Ein normaler Magnet würde das Auto für immer festhalten!

Die Lösung ist ein Elektromagnet. In dieser Lektion lernst du alles über das Ingenieurwesen und Technik mit Elektromagneten und wie wir Magnetismus mit Strom ein- und ausschalten können, um riesige Lasten zu bewegen, Müll zu sortieren oder sogar das Wasser in deiner Waschmaschine zu steuern.

Vorwissen

• Magnetfeld einer Spule: Wenn Strom durch einen aufgewickelten Draht (Spule) fließt, entsteht ein Magnetfeld. Beispiel: Ein stromdurchflossener Draht lenkt eine Kompassnadel ab.
• Ferromagnetismus: Materialien wie Eisen verstärken Magnetfelder enorm, wenn sie sich in einem Magnetfeld befinden. Beispiel: Ein Eisenkern in einer Spule macht das Magnetfeld viel stärker.

Aufgabentyp 1: Technische Anwendungen von Elektromagneten

Das Ingenieurwesen und Technik mit Elektromagneten bietet faszinierende Lösungen für Alltag und Industrie. Ein Elektromagnet ist im Grunde sehr simpel: Er besteht aus einer Spule mit vielen Drahtwindungen und einem Kern aus Eisen (einem Material mit hoher magnetischer Permeabilität).

Wenn Strom durch die Spule fließt, entsteht ein Magnetfeld. Der Eisenkern bündelt und verstärkt dieses Feld massiv. Der größte Vorteil: Schaltet man den Strom ab, verschwindet das Magnetfeld sofort wieder.

Industrielle Anwendungen

Weil man sie ein- und ausschalten kann, sind Elektromagnete in der Industrie unverzichtbar:

• Lasten heben: Riesige Magnetkräne heben schweren Stahlschrott an. Wird der Strom abgeschaltet, fällt der Schrott ab.
• Materialien trennen: In Recyclinganlagen ziehen Elektromagnete magnetische Metalle (wie Eisen) aus dem Müll heraus, während nicht-magnetische Dinge (wie Holz oder Plastik) auf dem Fließband liegen bleiben.

Mechanische Steuerungen im Alltag

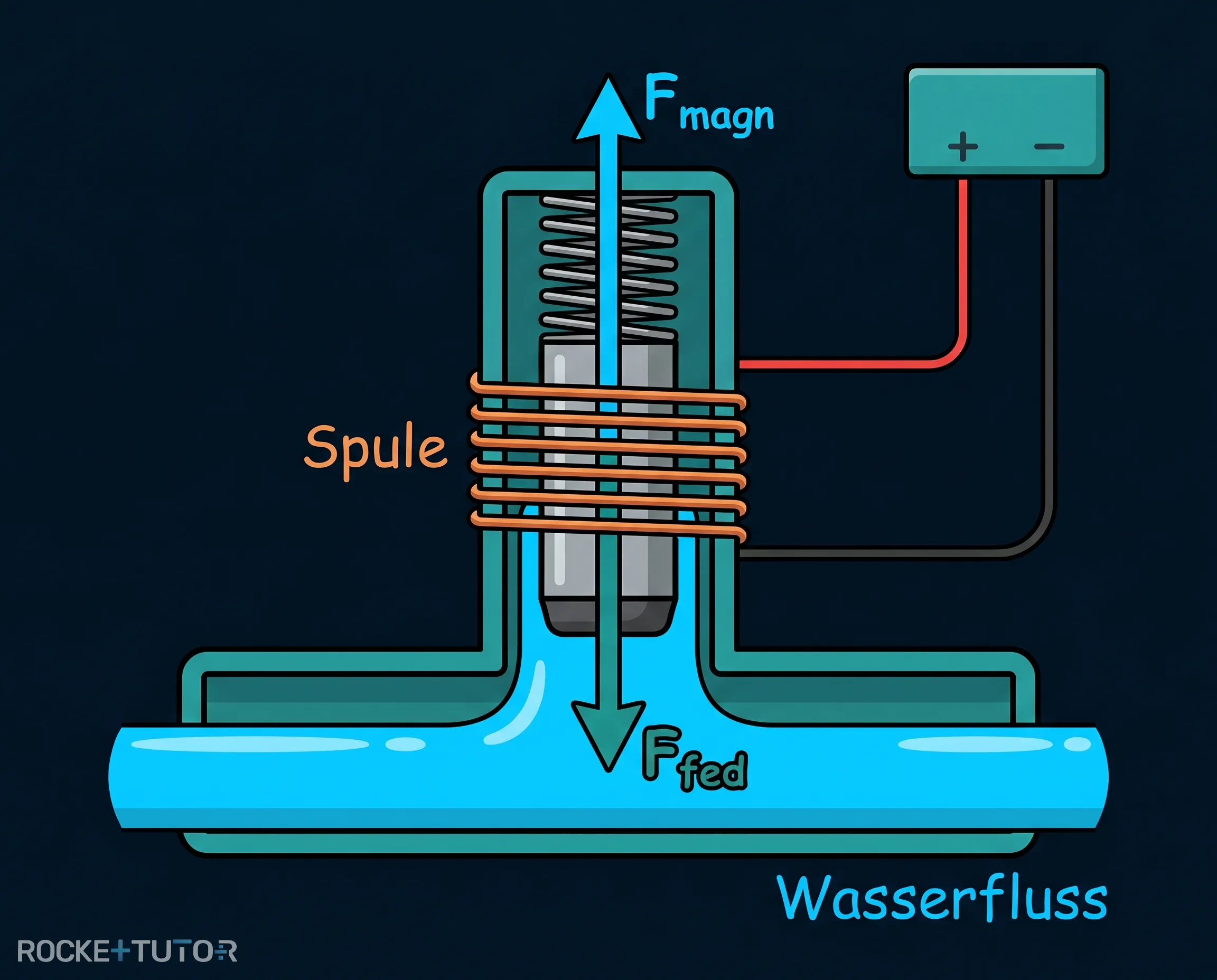

Auch im Kleinen nutzen wir Elektromagnete, um Bewegungen zu steuern. Ein tolles Beispiel ist das Magnetventil in einer Waschmaschine.

Normalerweise drückt eine kleine Feder einen Verschluss in das Wasserrohr, sodass kein Wasser fließen kann. Wenn die Maschine Wasser braucht, schaltet sie den Strom für den Elektromagneten ein. Der Magnet zieht den metallischen Verschluss gegen die Kraft der Feder an – das Ventil öffnet sich und Wasser fließt. Schaltet der Strom ab, drückt die Feder das Ventil wieder zu.

Ähnliche Prinzipien finden wir in Relais (elektrische Schalter), Klingeln und Lautsprechern.

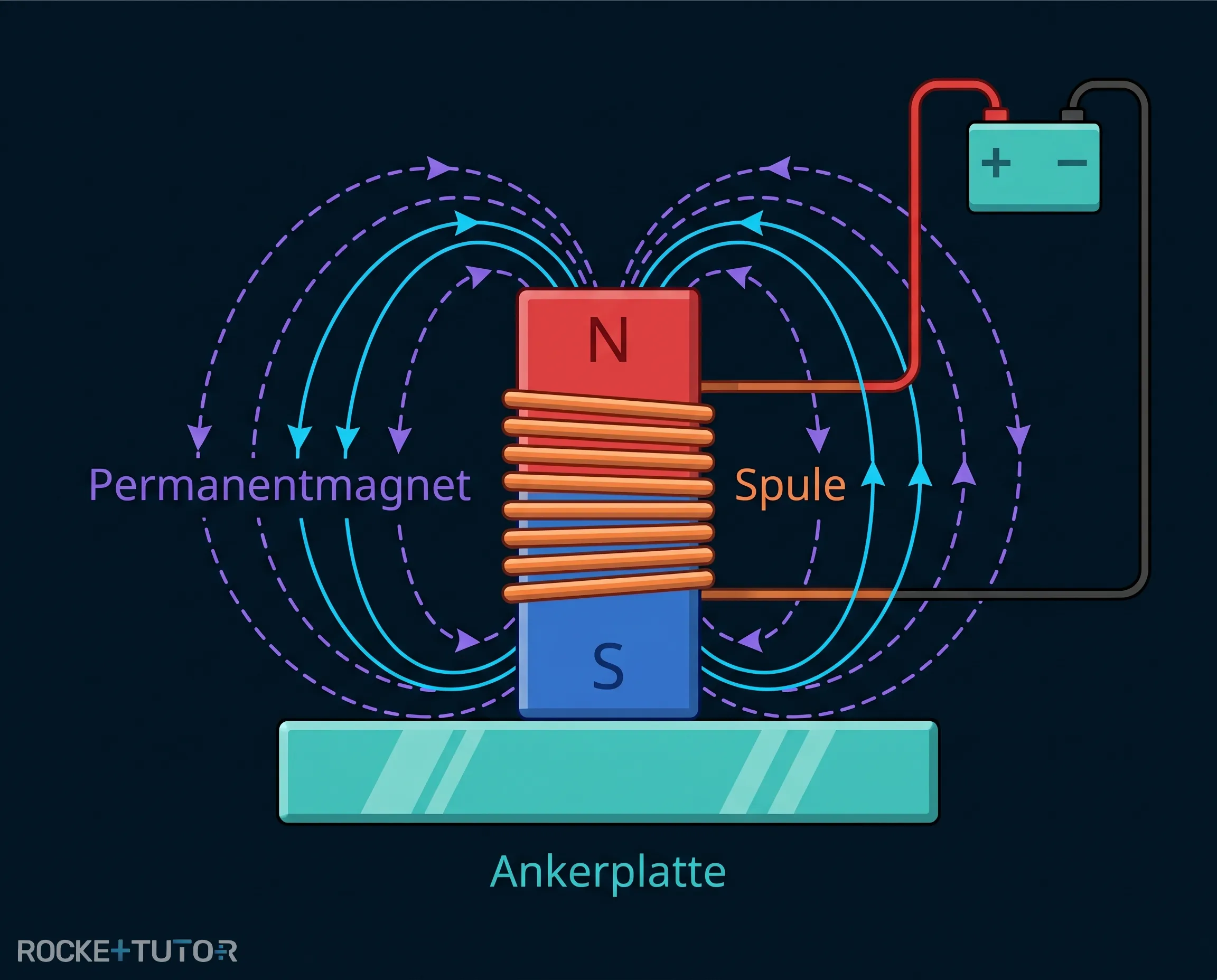

Der Elektro-Haftmagnet (Ein besonderer Trick)

Manchmal wollen wir, dass etwas ohne Strom festgehalten wird, um Energie zu sparen. Hier kommt der Elektro-Haftmagnet zum Einsatz, zum Beispiel bei schweren Brandschutztüren.

1. Ein Permanentmagnet (ein dauerhafter Magnet) hält die Tür im Alltag sicher offen. Dafür wird kein Strom benötigt.
2. Zusätzlich ist eine Spule (ein Elektromagnet) eingebaut.
3. Wenn es brennt, wird der Strom eingeschaltet. Der Elektromagnet erzeugt nun ein Magnetfeld, das genau entgegengesetzt zum Permanentmagneten ist.
4. Die beiden Magnetfelder heben sich gegenseitig auf (sie neutralisieren sich). Die Tür wird freigegeben und fällt zu.

Schritt-für-Schritt-Anleitung

1. Schritt 1: Den elektrischen Zustand prüfen – Finde heraus, ob in der beschriebenen Situation gerade Strom fließt oder nicht.
2. Schritt 2: Das Magnetfeld bestimmen – Überlege, was das Magnetfeld tut: Wird ein neues Feld aufgebaut, das etwas anzieht? Oder wird ein bestehendes Feld (von einem Permanentmagneten) neutralisiert?
3. Schritt 3: Die mechanische Reaktion ableiten – Was passiert mit den beweglichen Teilen? Wird ein Ventil gegen eine Feder gezogen? Fällt eine Last ab? Schließt sich eine Tür?

Durchgerechnete Beispiele

Wichtige Erkenntnisse

• Ein Elektromagnet besteht aus einer Spule und einem Eisenkern. Er ist nur magnetisch, solange Strom fließt.
• Industrie & Alltag: Elektromagnete werden genutzt, um Lasten zu heben, Müll zu sortieren oder mechanische Schalter (wie Ventile und Relais) zu bewegen.
• Elektro-Haftmagnete: Ein Permanentmagnet hält einen Gegenstand fest. Ein Elektromagnet wird eingeschaltet, um das Feld zu neutralisieren und den Gegenstand loszulassen.
